三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告
三相异步电动机控制实训报告
电气控制实训报告题目：三相异步电动机控制实训姓名：曹聘专业：电气工程及其自动化班级：电气12-1班学号：1214216120指导教师：常炳双、侯世瑞2015年目录一、实训目的 (2)二、实训设备 (2)三、实训内容 (2)1、三相异步电动机接触器点动、自锁控制 (2)（一）点动 (2)Ⅰ.实训器件 (2)Ⅱ.原理简介 (2)Ⅲ.分析总结 (2)（二）自锁 (3)Ⅰ.实训器件 (3)Ⅱ.原理简介 (3)Ⅲ.分析总结 (4)2、接触器联锁的三相异步电动机正反转控制 (5)Ⅰ.实训器件 (5)Ⅱ.原理简介 (5)Ⅲ.分析总结 (6)3、三相异步电动机的多地控制 (7)Ⅰ.实训器件 (7)Ⅱ.原理简介 (7)Ⅲ.分析总结 (7)4、三相异步电动机顺序控制 (8)Ⅰ.实训器件 (8)Ⅱ.原理简介 (8)Ⅲ.分析总结 (9)一、实训目的通过此项目的实训，熟悉各元器件的结构和使用方法，掌握三相异步电动机的继电接触器控制电路的工作原理、实际线路连接方法、故障排查方法等，掌握使用万用表检查电路的方法。
二、实训设备：THPJC-3型电工实训考核装置三、实训内容：1、三相异步电动机接触器点动、自锁控制（一）点动Ⅰ.实训器件Ⅱ.原理简介点动控制电路中，电动机的启动、停止，是通过手动按下或松开按钮来实现的。
电动机的运行时间较短，无需过载保护装置。
点动控制电路原理图如图1-1所示，合上电源开关QS，只要按下点动按钮SB，使接触器KM线圈得电吸合，KM 主触点闭合，电动机即可起动；当手松开按钮SB时，KM线圈失电，使得主触点分开，停止向电动机M供电，电动机即停止转动。
本线路图具有的功能是点动控制电路的开启与断开，实现电动机M随按随动。
Ⅲ.分析总结1、电路一通电电动机就开始运转分析处理：按钮接线端接成常闭。
重新接线，保证接准确。
2、通电后尽管按按钮电动机也不运转分析处理：少接线或接线不牢靠，导致线路不能构成回路或接触不良。
仔细检查接线回路，保证接线准确牢靠。
三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告

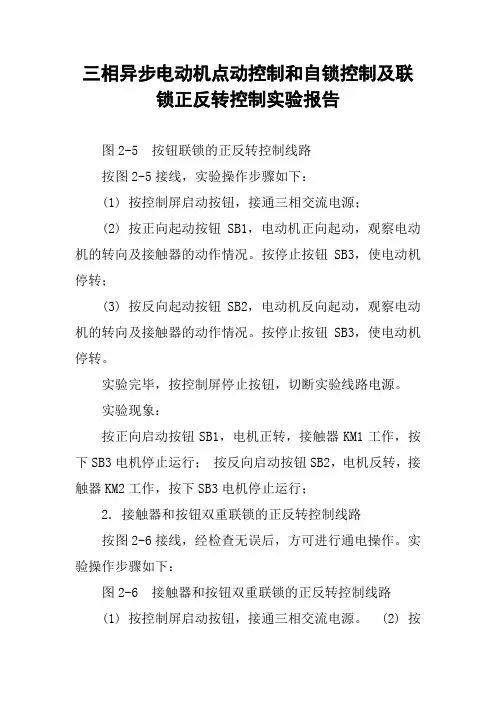

三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告图2-5 按钮联锁的正反转控制线路按图2-5接线，实验操作步骤如下：(1) 按控制屏启动按钮，接通三相交流电源；(2) 按正向起动按钮SB1，电动机正向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3，使电动机停转；(3) 按反向起动按钮SB2，电动机反向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3，使电动机停转。
实验完毕，按控制屏停止按钮，切断实验线路电源。
实验现象：按正向启动按钮SB1，电机正转，接触器KM1工作，按下SB3电机停止运行；按反向启动按钮SB2，电机反转，接触器KM2工作，按下SB3电机停止运行；2. 接触器和按钮双重联锁的正反转控制线路按图2-6接线，经检查无误后，方可进行通电操作。
实验操作步骤如下：图2-6 接触器和按钮双重联锁的正反转控制线路(1) 按控制屏启动按钮，接通三相交流电源。
(2) 按正向起动按钮SB1，电动机正向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3，使电动机停转。
(3) 按反向起动按钮SB2，电动机反向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3，使电动机停转。
(4) 按正向(或反向)起动按钮，电动机起动后，再去按反向(或正向)起动按钮，观察有何情况发生？(5) 电动机停稳后，同时按正、反向两只起动按钮，观察有何情况发生？(6) 失压与欠压保护按起动按钮SB1(或SB2)电动机起动后，按控制屏停止按钮，断开实验线路三相电源，模拟电动机失压(或零压)状态，观察电动机与接触器的动作情况，随后，再按控制屏上启动按钮，接通三相电源，但不按SB1(或SB2)，观察电动机能否自行起动？实验完毕，按控制屏停止按钮，切断实验线路电源。
实验现象：按下SB1，电机正向旋转，KM1正常工作，按下SB3电机停止运行。
按下SB2，电机反向旋转，KM2正常工作，按下SB3电机停止运行。
三相异步电动机实验报告
三相异步电动机实验
一、实验目的
1、掌握电机定子绕组的连结方法
2、掌握电机的启动方式及实现正反转的方法
二、实验器材
电动机、按钮、交流接触器、起子片
三、实验原理及实验电路
1、判断电机绕组的接线柱
用Ω表测量
2、电机直接启动
1）、正反转的方法
对调任意两相线
2）、点动控制电路
①、按钮 ST SB
②、交流接触器 KM KM
线圈常开触头 KM 常闭触头
③、按下ST >交流接
触器线圈KM 获电。
>交流接触器的常开触头闭合>电机主干线电路通电>电机转动
松下按钮ST>线圈KM
断电>常开触头在复位弹簧作用下断开>电机停转
3、长动自锁电路工作流程
按下SB 1>线圈KM 获
电>所有的常开KM 闭
合>电机运转 松下SB 1由于3-5的KM 闭合而实现自锁电机
一直运转（故而称长动
控制）
按下SB>线圈KM 断电>所有的KM 断电>电机停转
四、思考题
1、电机在启动时，如果缺一相电，电机能否启动，现象如何若电机在运转时，如果缺一相电，电机能否转动，现象如何
2、查铭牌数据，求出该电机的相电压及磁极对数如何。
三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告
1．接线时合理安排挂箱位置，接线要求牢靠、整齐、安全可靠；
2．操作时要胆大、心细、谨慎，不许用手触及各电器元件的导电部分及电动机的转动部分，以免触电及意外损伤；
3．通电观察继电器动作时要注意安全,防止碰触带电部位。
六、思考题
1．试比较点动控制线路与自锁控制线路从结构上主要有什么区别？从功能上看主要区别是什么？
3．在主回路中，熔断器和热继电器热元件可否少用一只或两只？熔断器和热继电器两者可否只采用其中一种就可起到短路和过载保护作用？为什么？
为了电机的安全，熔断器和热继电器热元件不能少用。
熔断器：
熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器。
2. 接触器和按钮双重联锁的正反转控制线路
按图2-6接线，经检查无误后，方可进行通电操作。实验操作步骤如下：
图2-6 接触器和按钮双重联锁的正反转控制线路
(1) 按控制屏启动按钮，接通三相交流电源。
(2) 按正向起动按钮SB1，电动机正向起动，观察电动机的转向及接触器的动作情况。按停止按钮SB3，使电动机停转。
（3）按下SB2，电机反向旋转，KM2正常工作，按下SB3电机停止运行。
（4）先按下SB1，电机正向旋转，之后直接按下SB2，电机可直接切换到反转运行状态。
（5）同时按SB1和SB2电机不会运行。
（6）按起动按钮 SB1且电动机失压，接触器电磁吸力急剧下降或消失，衔铁释放，主触点与自锁出点断开，电动机停止运转。再按控制屏上启动按钮，接通三相电源。电动机不会自行启动运转。
Q1为总电源的三相闸刀开关，对整个系统的供电控制，起隔离作用；
电器原理实验一——三相异步电机的点动、自锁与正反转控制
课程名称：电器原理指导老师：_ 孙丹_______成绩：__________________ 实验名称：三相异步电机的点动、自锁与正反转控制实验类型：__同组学生姓名：一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1．通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识；2．通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。
3．掌握三相异步电动机正反转的原理和方法，加深对电气控制系统各种保护、自锁、互锁等环节的理解；4．掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法，并熟悉在操作过程中有哪些不同之处；5．通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。
6．学会分析、排除继电--接触控制线路故障的方法.二、实验内容和原理1．继电接触控制在各类生产机械中获得广泛的应用，交流电动机继电接触控制电路的主要设备是交流接触器，其主要构造为：(1) 电磁系统─铁心、吸引线圈和短路环；(2) 触头系统─主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类；(3) 消弧系统─在切断大电流的触头上装有灭弧罩以迅速切断电弧；(4) 接线端子，反作用弹簧等。
2．在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。
要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。
使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。
为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节。

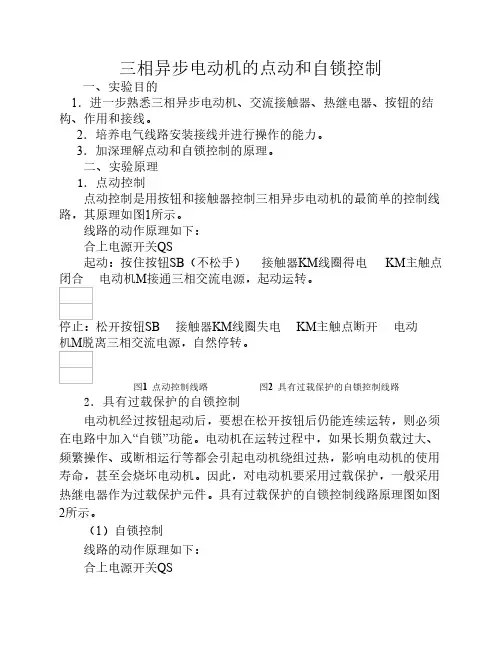

三相异步电动机的点动和自 锁控制
三相异步电动机的点动和自锁控制一、实验目的1．进一步熟悉三相异步电动机、交流接触器、热继电器、按钮的结构、作用和接线。
2．培养电气线路安装接线并进行操作的能力。
3．加深理解点动和自锁控制的原理。
二、实验原理1．点动控制点动控制是用按钮和接触器控制三相异步电动机的最简单的控制线路，其原理如图1所示。
线路的动作原理如下：合上电源开关QS起动：按住按钮SB（不松手）接触器KM线圈得电 KM主触点闭合电动机M接通三相交流电源，起动运转。
停止：松开按钮SB 接触器KM线圈失电 KM主触点断开电动机M脱离三相交流电源，自然停转。
图1 点动控制线路图2 具有过载保护的自锁控制线路2．具有过载保护的自锁控制电动机经过按钮起动后，要想在松开按钮后仍能连续运转，则必须在电路中加入“自锁”功能。
电动机在运转过程中，如果长期负载过大、频繁操作、或断相运行等都会引起电动机绕组过热，影响电动机的使用寿命，甚至会烧坏电动机。
因此，对电动机要采用过载保护，一般采用热继电器作为过载保护元件。
具有过载保护的自锁控制线路原理图如图2所示。
（1）自锁控制线路的动作原理如下：合上电源开关QSKM辅助常开触点闭合自锁起动：按下SB2 KM线圈得电KM主触点闭合电动机M运转松开起动按钮SB2，由于并在SB2两端的KM辅助常开触点闭合自锁，控制回路仍保持接通，KM线圈依然通电，电动机M不会停转。
KM辅助常开触点断开，解除自锁停止：按下SB1 KM线圈失电KM主触点断开电动机M停转（2）过载保护线路动作原理如下：电动机在运行过程中由于过载或其它原因使负载电流超过额定值时，经过一定时间，串接在主回路中的热继电器的热元件因受热弯曲，使串在控制回路中的常闭触点断开，切断控制回路，接触器KM的线圈断电，其主触点断开，电动机M脱离电源停止转动，达到了过载保护的目的。
三、实验设备序号设备名称数量型号与规格1三相异步电动机1台DJ162电机综合实验台1台DDSZ-13按钮2个LA24交流接触器1个CJT1-105热继电器1个JR16B6导线若干四、实验内容与步骤1．点动控制实验(1) 开起控制屏上的“电源总开关”，按下“开”按钮，向顺时针方向旋转控制屏左侧端面上的调压器旋钮，将三相调压器电源输出的线电压调到220V，以后保持不变。
电动机点动控制和自锁控制
三相鼠笼式异步电动机点动控制和自锁控制（实物）在电机控制单元完成本实验一、实验目的1. 通过对三相鼠笼式异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。
2.通过实验进一步加深理解点动控制和自锁控制的特点。
二、实验说明1.点动控制启动：按启动按钮SB1，I0.0的动合触点闭合，Q0.3线圈得电，即接触器KM4的线圈得电，0.1S后Q0.0线圈得电，即接触器KM1的线圈得电，电动机作星形连接启动。
每按动SB1一次，电机运转一次。
2.自锁控制启动：按启动按钮SB2,I0.1的动合触点闭合，Q0.3线圈得电，即接触器KM4的线圈得电，0.1S后Q0.0线圈得电，即接触器KM1的线圈得电，电动机作星形连接启动。
只有按下停止按钮SB3时电机才停止运转。
三、实验面板图四、实验步骤1.输入输出接线输入SB1 SB2 SB3 I0.0 I0.1 I0.2输出KM1 KM4 Q0.0 Q0.3注：PLC主机公共端接线方法见实验一2.打开主机电源将程序下载到主机中。
3.启动并运行程序观察实验现象。
五、梯形图参考程序实验三相鼠笼式异步电动机联锁正反转控制（实物）在电机控制单元完成本实验一、实验目的1. 通过对三相鼠笼式异步电动机连锁正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。
2. 加深对电气控制系统各种保护、自锁、互锁等环节的理解。
3. 学会分析、排除继电--接触控制线路故障的方法。
二、实验说明启动：按启动按钮SB1，I0.0的动合触点闭合，M20.0线圈得电，M20.0的动合触点闭合，Q0.0线圈得电，即接触器KM1的线圈得电，0.5S后Q0.3线圈得电，即接触器KM4的线圈得电，电动机作星形连接启动，此时电机正转；按启动按钮SB2，I0.2的动合触点闭合，M20.1线圈得电，M20.1的动合触点闭合，Q0.1线圈得电，即接触器KM2的线圈得电，0.5S 后Q0.3线圈得电，电动机作星形连接启动，此时电机反转；在电机正转时反转按钮SB2是不起作用的，只有当按下停止按钮SB3时电机才停止工作；在电机反转时正转按钮SB1是不起作用的，只有当按下停止按钮SB3时电机才停止工作。
实验一三相异步电动机点动和自锁控制(精)
实验一三相异步电动机点动和自锁控制一、实验目的了解使用 PLC 代替传统继电器控制回路的方法及编程技巧, 理解并掌握三相异步电动机的点动和自锁控制方式及其实现方法。
二、实验仪器1.THPJW-1A 型高级维修电工实训考核装置一台2. 安装有 GX Developer编程软件的计算机一台3.SC-09下载电缆一根4. 实验导线若干5. 三相异步电动机一台三、实验内容及说明在传统的强电控制系统中, 使用了大量的接触器 . 中间继电器 . 时间继电器等分立元器件。
由于使用的元器件数量和品种多,使得系统接线复杂,给系统调试以及修改接线带来困难。
因其潜在故障点多,故降低了整个系统的安全可靠性。
采用 PLC 对强电系统进行控制, 就可以取代传统的继电接触控制系统, 还可构成复杂的过程控制网络。
在需要大量中间继电器以及时间继电器和计数继电器的场合, PLC 无需增加硬件设备,利用微处理器及存储器的功能,就可以很容易地完成这些逻辑组合和运算, 大大降低了控制成本。
因此用 PLC 作为强电系统的控制器件是一种行之有效的解决方案。
本实验中, PLC 对电机的控制方式分两种:1. 点动控制启动:按启动按钮 SB1, X0的动合触点闭合, Y1线圈得电,即接触器 KM2的线圈得电, 0.1S 后 Y0线圈得电,即接触器 KM1的线圈得电,电动机作星形连接启动。
每按动 SB1一次,电机运转一次。
2. 自锁控制启动:按启动按钮 SB2,X1的动合触点闭合, Y1线圈得电,即接触器 KM2的线圈得电, 0.1S 后 Y0线圈得电,即接触器 KM1的线圈得电,电动机作星形连接启动。
只有按下停止按钮 SB3时电机才停止运转。
★四、实验接线图五、梯形图参考程序★ 1、确定系统的输入、输出设备。
输入 :输出:★ 2、控制系统的梯形图(参考★六、实验验证 Y0 Y1 启动(KM1 启动(KM2 X2 X1 X0 停止(SB3 自锁启动(SB2 点动(SB1。
三相鼠笼式异步电动机点动控制、自锁控制和正反转控制
实验一三相鼠笼式异步电动机点动、自锁控制和正反转控制一、实验目的1. 通过对三相鼠笼式异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。
2. 通过对三相鼠笼式异步电动机正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。
3. 加深对电气控制系统各种保护、点动控制、自锁、互锁等环节的理解。
4. 学会分析、排除继电--接触控制线路故障的方法。
二、原理说明1. 继电─接触控制在各类生产机械中获得广泛地应用，凡是需要进行前后、上下、左右、进退等运动的生产机械，均采用传统的典型的正、反转继电─接触控制。
交流电动机继电─接触控制电路的主要设备是交流接触器，其主要构造为：(1) 电磁系统─铁心、吸引线圈和短路环。
(2) 触头系统─主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类。
(3) 消弧系统─在切断大电流的触头上装有灭弧罩，以迅速切断电弧。
(4) 接线端子，反作用弹簧等。
2. 在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。
（1）自锁。
要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。
（2）互锁。
使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。
为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节。
○1电气互锁为了避免接触器KM1（正转）、KM2（反转）同时得电吸合造成三相电源短路，在KM1（KM2）线圈支路中串接有KM1（KM2）动断触头，它们保证了线路工作时KM1、KM2不会同时得电（如图30-1），以达到电气互锁目的。
异步电动机的正反转控制实验报告
竭诚为您提供优质文档/双击可除异步电动机的正反转控制实验报告篇一：电机正反转实训报告文档电气设备与拆装实训报告实训课题：1.三相异步电动机行程开关控制的正反转电路2.三相异步电动机星形/三角形换接减压起动控制专业：电气工程与自动化班级：101班学号：20XX00307029指导教师：李忠富20XX年7月4日实训一、三相异步电动机行程开关控制的正反转电路一、实训目的1.熟悉和了解交流接触器、热继电器、行程开关等常用低压电器设备的结构，工作原理及使用方法，接线方法及线号标记。
2.掌握三相异步电动机行程开关控制的正反转电路工作原理，电气原理图、元件布置图和接线图的绘制，接线方法及接线工艺。
3.了解失压、过载、零位保护的控制作用。
4.熟悉上述电路的故障分析及排除方法。
二、实训线路三、实训设备及电气元件1、三相异步电动机A02-6432一台2、交流接触器cJ10-10两只3、按钮LA18-22一只4、热继电器JR16b-20/32.4A一台5、熔断器RL1-15/5A三只6、行程开关Lx111两只7、三相刀开关hK2—315A一只8、电工工具及导线四、实训步骤1、检查各电器元件的质量情况，了解其使用方法。
2、根据电器原理图绘制元件布置图和接线图。
3、正确连接线路，先接主电路，再接控制电路。
4、同组同学检查接线无误，并经指导老师坚持认可后合闸通电试验。
5、操作启动和停止按钮，并观察电动机单方向起停情况。
6、操作启动按钮‘带点击正常运转后直接按下反方向启动按钮，并使电动机反方向运转。
7、电动机正常运转后，模拟机床运行用行程开关控制电机的正反转。
8、实验中出现不正常现象时，应断开电源，分析故障。
五、实验报告①实验原理图②故障分析1、接完线检查的时候，发现行程开关的一个接口本应该有进线有出线的，但检查的时候只发现了进线，所以只能重新按步骤的检查线路，着重检查与行程开关有联系的器件，最终发现原来是和接触器的常闭触电接线漏了。
实验一三相异步电动机点动和自锁控制
实验一三相异步电动机点动和自锁控制实验一：三相异步电动机点动和自锁控制一、实验目的1.掌握三相异步电动机点动控制原理和实现方法。
2.掌握三相异步电动机自锁控制原理和实现方法。
3.理解点动与自锁控制在实际应用中的差异及其适用场合。
二、实验原理1.点动控制：通过手动开关或按钮控制电动机的启动和停止，适用于短时间、临时性的控制。
其特点是操作简单，但容易误操作，不安全。
2.自锁控制：利用接触器的辅助触点与启动按钮串联，实现电动机的连续运转。
当按下启动按钮时，接触器吸合，电动机开始运转；当松开启动按钮时，接触器仍然保持吸合状态，电动机继续运转。
自锁控制在长时间连续运转的场合应用广泛，具有安全可靠的特点。
三、实验步骤1.准备实验器材：三相异步电动机、交流接触器、热继电器、按钮开关、导线等。
2.搭建实验电路：根据点动和自锁控制的原理，设计并搭建实验电路。
电路应包括电源部分、控制部分和负载部分。
3.通电前检查：在通电前，检查电路连接是否正确，是否符合电气安全规范。
特别注意电源与负载的连接是否正确，以及导线是否接触良好。
4.点动控制实验：（1）按照电路图连接好电源、控制和负载部分。
（2）按下按钮开关，观察电动机是否启动。
（3）松开按钮开关，观察电动机是否停止。
5.自锁控制实验：（1）在点动控制电路的基础上，添加接触器的辅助触点与启动按钮串联。
（2）按照电路图连接好电源、控制和负载部分。
（3）按下按钮开关，观察电动机是否启动并持续运转。
（4）松开按钮开关，观察电动机是否继续运转。
6.观察与记录：在实验过程中，观察并记录各种操作下的电动机状态，以及接触器的吸合与释放情况。
7.整理实验数据：根据实验观察和记录的数据，分析点动控制和自锁控制在不同场合的适用性。
8.清理实验现场：在实验结束后，断开电源，拆除电路连接，并整理好实验器材。
四、实验结果与分析1.点动控制实验结果表明，当按下按钮时，电动机启动；松开按钮时，电动机停止。
实验一 三相鼠笼式异步电动机的点动和自锁控制线路
杭州职业技术学院《电器控制与PLC》实验报告机电工程系电气教研室2005年4月实验一三相鼠笼式异步电动机的点动和自锁控制线路一、实验内容继电接触控制系统对中小功率笼式异步机进行直接起动，其控制线路由继电器、接触器、按钮等有触头电器组成。
某些生产机械在安装或维修后常常需要所谓“点动”控制。
除点动外，电机更多地工作于连续工作状态。
1、本次实验的内容：１）、三相鼠笼式异步电机点动控制线路２）、三相鼠笼式异步电机单方向连续旋转控制线路３）、三相鼠笼式异步电机点动及单方向连续旋转复合控制线路2、实验原理图1）三相鼠笼式异步电机点动控制线路的原理图2）三相鼠笼式异步电机单方向连续工作控制线路的原理图3）三相鼠笼式异步电机点动及单方向连续工作复合控制线路的原理图二、实验目的１、熟悉三相鼠笼式异步电机单方向起动停止和点动控制线路中各电器元件的使用方法及其在线路中所起的作用。
２、掌握三相鼠笼式异步电机单方向起动停止和点动控制线路的工作原理、接线方法、调试及故障排除技能。
三、实验步骤１）、三相鼠笼式异步电机点动控制２）、三相鼠笼式异步电机单方向连续旋转控制３）、三相鼠笼式异步电机点动及单方向连续旋转复合控制四、思考题1、在单向连续工作控制线路中，若自锁常开触头错接成常闭触头，会发生什么现象？２、在点动及单向连续工作复合控制线路中，说明按下按钮SB3时电机为何是点动工作？３、实验线路中是如何实现短路保护、过载保护、欠压保护与失压保护的？实验二三相鼠笼式异步电动机可逆旋转控制线路一、实验内容在生产实践中，常常需要生产机械的运动部件能在一定范围内自动往复运动，此时往往要求电动机能正转、反转可逆运行。
1、本次实验的内容：三相鼠笼式异步机“正←→反”可逆控制线路2、实验原理图三相鼠笼式异步电机“正←→反”可逆控制线路的原理图二、实验目的１、掌握三相笼式异步机可逆运行控制线路的工作原理、接线方式及操作方法。
２、掌握机械及电气互锁的连接方法及其在控制线路中所起的作用。
电气控制技术实验指导三相异步电动机点动与连续运行控制
实验一三相异步电动机点动与连续运行控制一、实验目的1、熟悉常用低压电器元件（接触器、热继电器和按钮等）的功能及使用方法。
2、掌握自锁作用。
3、培养学生电气控制系统的识图能力和安装调试电气线路的动手能力。
4、培养学生分析实际问题和解决实际问题的能力。
二、实验仪器设备三相异步电动机、接触器、热继电器、一组按钮。
电源、导线若干、万用表等。
三、实验内容三相异步电动机点动与连续运行控制四、实验步骤1、点动控制图1 点动控制主电路和控制电路（1）按图1连接点动控制的主电路和控制电路。
先连接主电路，然后连接控制电路。
（2）运行、调试：合上电源开关QS；起动：按下按钮SB →接触器KM 线圈得电→KM 主触头闭合→电动机M 起动运行；停车：松开按钮SB →接触器KM 线圈失电→KM 主触头断开→电动机M 停转；停止使用时：断开电源开关QS 。
2 、连续运行控制线路图2 连续运行主电路和控制电路（1）按图2连接连续运行控制电路的主电路和控制电路。
先连接主电路，然后连接控制电路。
（2）运行、调试：合上电源开关QS；起动：按下按钮SB2 →接触器KM 线圈得电→KM 主触头闭合→电动机M 起动运行，接触器KM 的辅助常开触头闭合-自锁，使接触器KM线圈保持得电→电动机M 连续运行；停车：按下按钮SB1 →接触器KM 线圈失电→KM 主触头断开→电动机M 停转；保护环节：短路保护、过载保护、失压和欠压保护当电气控制系统中出现短路、过载或失压和欠压等故障现象，保护环节的电器动作，电动机M 停转。
停止使用时：断开电源开关QS 。
五、实验分析1．分析点动控制、连续运行控制电路的特点，比较二者区别。
2．分析电路中常见的故障现象，采取哪些保护措施？3．在实验过程中出现的异常现象，及解决措施。
实验二 三相异步电动机正反转控制一、实验目的1、熟悉常用低压电器元件（按钮、接触器及热继电器）的功能及使用方法。
2、掌握自锁、互锁的作用。
3、培养学生电气控制系统的识图能力和安装调试电气线路的动手能力。
异步电动机正反转控制操作(实训)
LLLL
3
FU2
螺旋式熔断器
XXXX
KKKK
2
KM1
KM2
交流接触器
XXXX
电压380V
1
SB1、
SB2
SB3
按钮
XXXX
短程控制器
1
XT
端子排
YYYY
XXXX
1
FR
热继电器
AAAA
VVVV
1
KZB
木板（控制板）
XXXX
YYYY
1
实训心得：上课不好好听课，实训操作及其困难，还是要好好听课的。听课真的很重要，否则无法指导实践。
⑤学生安装接触器、按钮控制三相异步电动机正反转电路（接线），指导老师巡回检查。
⑥指导老师检查电路，确认无安全隐患后，学生接通电源检验实训成果。方能接通电源检验实训成果，不得擅自接通电源。
代号
名称
型号
规格
数量
M
三相异步电动机
XXXX
380V心型接法
1
QS
组合开关
XXXX
三极额定功率
1
FU1
螺旋式熔断器
异步电动机正反转控制实训报告
实训时间：实训地点：
指导老师
成绩
组长
班级
组员（学号）
XXXXXX
实训任务
重点与难点
重点：三相异步电动机控制电路的工作原理
难点：三相异步电动机控制电路和主电路的接线
实训目的
学会三相异步电动机控制电路连接与操作规程
实训报告要求
1、掌握接触器和按钮进行电动机点动控制、单向连续运转控制、多地控制、星形-三角形降压启动、掌握接触器和按钮控制电动机点动控制、单向连续运转控制、多地控制、星形-三角形降压启动控制、正反转控制、行程控制、顺序控制电路的接线
三相异步电动机点动和自锁控制实验三
三相异步电动机点动和自锁控制实验三
实验目的：通过点动和自锁控制实验，了解三相异步电动机的工作原理和控制方法。
实验器材：
1. 三相异步电动机
2. 交流电源（三相）
3. 开关按钮
4. 控制开关装置
实验步骤：
1. 将三相异步电动机连接到交流电源上，确保电源接线正确。
同时将控制开关装置连接到电动机控制回路上。
2. 打开交流电源，调节其输出电压和频率，使其与电动机额定值相符。
3. 在控制开关装置上操作点动按钮，电动机应该只运行一段时间，然后自动停止。
4. 断开点动按钮，再次操作点动按钮，电动机应继续运行，直到按下停止按钮为止。
5. 切换到自锁按钮，按下该按钮后，电动机应该持续运行，直到按下停止按钮为止。
实验原理：
1. 点动控制：点动按钮起到一个开关的作用，按下按钮会让电动机运行一段时间，然后自动停止。
这是因为控制开关装置在启动时会提供一个持续的启动信号，然后在一段时间后停止该信号。
2. 自锁控制：自锁按钮起到一个锁定开关的作用，按下按钮后，电动机会持续运行，直到按下停止按钮为止。
这是因为控制开关装置会保持一个持续的运行信号，直到按下停止按钮才停止。
实验注意事项：
1. 在操作时，确保电动机和电源的额定电压和频率相符，以免对设备产生损坏。
2. 确保实验操作正确，不要随意操作，以免造成安全隐患。
3. 实验结束后，及时关闭电源，以免长时间运行产生不必要的能耗或损害设备。
4. 在进行实验时，应注意安全防护，避免触电或其他事故。
三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告
三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告学号：日期：地点：实验报告课程名称：电气原理与应用指导老师：成绩：__________________实验名称：三相异步电动机点动控制和自锁及正反转互锁控制实验类型：____同组学生姓名：______一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的1．通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识；2．通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。
3．掌握三相异步电动机正反转的原理和方法，加深对电气控制系统各种保护、自锁、互锁等环节的理解；4．掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法，并熟悉在操作过程中有哪些不同之处；5．通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。
6、学会分析、排除继电--接触控制线路故障的方法。
二、实验原理1．继电接触控制在各类生产机械中获得广泛的应用，交流电动机继电接触控制电路的主要设备是交流接触器，其主要构造为：(1)电磁系统─铁心、吸引线圈和短路环； (2)触头系统─主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类； (3) 消弧系统─在切断大电流的触头上装有灭弧罩以迅速切断电弧； (4)接线端子，反作用弹簧等。
2．在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。
要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。
使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。
三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告
三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告一、实验目的1.熟悉三相异步电动机的点动控制原理和实现方法；2.掌握三相异步电动机的自锁控制方法；3.理解三相异步电动机的联锁正反转控制的原理和实现方法。
二、实验器材1.三相异步电动机；2.开关、按钮、断路器等电气元件；3.电源和电动机控制板。
三、实验原理1.三相异步电动机的点动控制原理：2.三相异步电动机的自锁控制原理：3.三相异步电动机的联锁正反转控制原理：四、实验步骤1.点动控制实验：(1)将电动机接入电源，并连接好控制电路；(2)按下正转按钮，电动机开始正转；(3)按下停止按钮，电动机停止；(4)按下反转按钮，电动机开始反转；(5)按下停止按钮，电动机停止。
2.自锁控制实验：(1)将电动机接入电源，并连接好控制电路；(2)按下启动按钮，电动机开始启动；(3)等待一段时间，热继电器加热后断开起动电路；(4)启动线圈断开后，接触器的锁闭线圈闭合，实现电动机的自锁控制。
3.联锁正反转控制实验：(1)将电动机接入电源，并连接好控制电路；(2)按下正转按钮，电动机开始正转；(3)正转线圈闭合后，中间继电器锁闭，反转按钮无效；(4)按下停止按钮，电动机停止；(5)按下反转按钮，电动机开始反转；(6)反转线圈闭合后，中间继电器锁闭，正转按钮无效；(7)按下停止按钮，电动机停止。
五、实验结果与分析在实验中，我们成功实现了三相异步电动机的点动控制、自锁控制和联锁正反转控制。
点动控制通过控制电动机的启动电路，实现了电动机的正转、反转和停止操作。
自锁控制通过接触器和热继电器的控制，实现了电动机的自锁功能。
联锁正反转控制通过中间继电器的互斥关系，实现了正转和反转按钮的互斥控制。
六、实验总结本次实验通过对三相异步电动机的点动控制、自锁控制和联锁正反转控制进行了实验，加深了我们对三相异步电动机控制原理和方法的理解。
通过实验，我们掌握了电动机控制电路的接线方法和控制逻辑，提高了电动机控制的实践能力。
实验一-三相异步电动机点动和自锁控制线路
(2)按下SB2，观察并记录电机及接触器运行状态。
(3)同时按下SB4，观察并记录电机及接触器运行状态。
(4)在M1与M2都运行时，单独按下SB1，观察并记录电机及接触器运行状态。
(5)在M1与M2都运行时，单独按下SB3，观察并记录电机及接触器运行状态。
实验一 三相异步电动机点动和自锁控制线路
一、实验目的
1、通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。
2、通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。
二、实验设备
序号
型号
名称
数量
1
WDJ24
三相鼠笼异步电动机(△/220V)
2、试分析图2-1、2-2、2-3、2-4各有什么特点？并画出运行原理流程图。
3、图2-2、2-3虽然也能实现电动机正反转直接控制，但容易产生什么故障，为什么？图2-4比图2-2和2-3有什么优点？
4、接触器和按钮的联锁触点在继电接触控制中起到什么作用？
实验三工作台自动往返循环控制线路
一、实验目的
1、通过对工作台自动往返循环控制线路的实际安装接线、掌握由电气原理图变换成安装接线图的方法、掌握行程控制中行程开关的作用、以及在机床电路中的应用。
(1)按下启动按钮，合上开关Q1，接通220V三相交流电源。
(2)按下SB1，观察电机运行情况及接触器吸合情况。
(3)保持M1运转时按下SB2，观察电机运转及接触器吸合情况。
(4)在M1和M2都运转时，能不能单独停止M2。
(5)按下SB3使电机停转后，先按SB2，分析电机M2为什么不能起动。
点动和自锁控制实验报告
点动和自锁控制实验报告研究点动和自锁控制的原理和应用，掌握电控系统中的点动和自锁控制方法。
实验器材：1. PLC控制器2. 电磁阀3. 电磁继电器4. 接近开关5. 开关按钮6. 电源线7. 电缆实验原理：点动和自锁控制是电控系统中常见的两种控制方法。
点动控制是指通过向控制器发送短暂的信号来控制设备的启停或动作，常用于手动操作设备。
例如，我们可以通过按下一个按钮来启动电机，松开按钮后电机停止运行。
自锁控制是指设备在接收到控制信号后，保持运行直到接收到另一个特定的信号停止运行。
例如，当我们按下一个按钮启动电机后，电机会一直运行，直到我们按下另一个按钮才会停止。
实验步骤：1. 将实验器材通过电缆连接到PLC控制器上。
2. 设计一个简单的点动控制电路，将一个按钮连接到PLC控制器的一个输入端口，将一个电磁继电器连接到PLC控制器的一个输出端口，并将电动机连接到电磁继电器上。
3. 编写PLC控制器的程序，使其能够实现点动控制功能。
在程序中，通过监测按钮的状态来控制电磁继电器的输出状态，从而控制电动机的启停。
4. 测试点动控制电路，通过按下按钮来启动和停止电动机。
5. 设计一个简单的自锁控制电路，将一个按钮和一个接近开关连接到PLC控制器的两个不同输入端口，将一个电磁继电器连接到PLC控制器的一个输出端口，并将电动机连接到电磁继电器上。
6. 编写PLC控制器的程序，使其能够实现自锁控制功能。
在程序中，通过监测按钮和接近开关的状态来控制电磁继电器的输出状态，从而控制电动机的启停。
7. 测试自锁控制电路，通过按下按钮启动电动机后，接近开关的状态会保持电动机运行，直到再次按下按钮才能停止电动机。
实验结果：通过实验，我们成功实现了点动和自锁控制电路。
在点动控制电路中，按下按钮电机启动，松开按钮电机停止；在自锁控制电路中，按下按钮电机启动，接近开关保持电机运行，再次按下按钮电机停止。
实验总结：点动和自锁控制是电控系统中常用的控制方法，在工业生产中具有广泛应用。
三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告
实验报告课程名称: 电气原理与应用 指导老师： 成绩：__________________实验名称：三相异步电动机点动控制和自锁及正反转互锁控制 实验类型:____同组学生姓名:______一、实验目的和要求（必填） 二、实验内容和原理（必填)三、主要仪器设备（必填） 四、操作方法和实验步骤五、实验数据记录和处理 六、实验结果与分析(必填)七、讨论、心得一、实验目的1．通过对三相异步电动机点动控制和自锁控制线路的实际安装接线,掌握由电气原理图变换成安装接线图的知识;2．通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。
3．掌握三相异步电动机正反转的原理和方法，加深对电气控制系统各种保护、自锁、互锁等环节的理解；4．掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法,并熟悉在操作过程中有哪些不同之处；5．通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法.6。
学会分析、排除继电——接触控制线路故障的方法。
二、实验原理1．继电接触控制在各类生产机械中获得广泛的应用，交流电动机继电接触控制电路的主要设备是交流接触器,其主要构造为：(1) 电磁系统─铁心、吸引线圈和短路环；(2) 触头系统─主触头和辅助触头,还可按吸引线圈得电前后触头的动作状态，分动合（常开）、动断（常闭）两类；(3） 消弧系统─在切断大电流的触头上装有灭弧罩以迅速切断电弧；(4) 接线端子,反作用弹簧等.2．在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。
要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现,以达到电动机的长期运行，这一动合触头称为“自锁触头”。
使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。
为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节.3. 控制按钮通常用以短时通、断小电流的控制回路，以实现近、远距离控制电动机等执行部件的起、停或正、反转控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告专业:姓名:学号:实验报告日期:地点:课程名称: 电气原理与应用指导老师: 成绩:__________________ 实验名称:三相异步电动机点动控制和自锁及正反转互锁控制实验类型:____同组学生姓名:______ 一、实验目的和要求(必填) 二、实验内容和原理(必填) 三、主要仪器设备(必填) 四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析(必填) 七、讨论、心得一、实验目的1(通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识;2(通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。
3(掌握三相异步电动机正反转的原理和方法，加深对电气控制系统各种保护、自锁、互锁等环节的理解; 4(掌握接触器联锁正反转、按钮联锁正反转控制线路的不同接法，并熟悉在操作过程中有哪些不同之处; 5(通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。
6. 学会分析、排除继电--接触控制线路故障的方法。
二、实验原理1(继电接触控制在各类生产机械中获得广泛的应用，交流电动机继电接触控制电路的主要设备是交流接触器，其主要构造为:(1) 电磁系统?铁心、吸引线圈和短路环;(2) 触头系统?主触头和辅助触头，还可按吸引线圈得电前后触头的动作状态，分动合(常开)、动断(常闭)两类;(3) 消弧系统?在切断大电流的触头上装有灭弧罩以迅速切断电弧;(4) 接线端子，反作用弹簧等。
2(在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。
要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以达到电动机的长期运行，这一动合触头称为“自锁触头”。
使两个电器不能同时得电动作的控制，称为互锁控制，如为了避免正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。
为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的线路中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节。
3. 控制按钮通常用以短时通、断小电流的控制回路，以实现近、远距离控制电动机等执行部件的起、停或正、反转控制。
按钮是专供人工操作使用。
对于复合按钮，其触点的动作规律是:当按下时，其动断触头先断，动合触头后合;当松手时，则动合触头先断，动断触头后合。
4. 在电动机运行过程中，应对可能出现的故障进行保护。
采用熔断器作短路保护，当电动机或电器发生短路时，及时熔断熔体，达到保护线路、保护电源的目的。
熔体熔断时间与流过的电流关系称为熔断器的保护特性，这是选择熔体的主要依据。
采用热继电器实现过载保护，使电动机免受长期过载之危害。
其主要的技术指标是整定电流值，即电流超过此值的20,时，其动断触头应能在一定时间内断开，切断控制回路，动作后只能由人工进行复位。
5. 在电气控制线路中，最常见的故障发生在接触器上。
接触器线圈的电压等级通常有220V和380V等，使用时必须认清，切勿疏忽，否则，电压过高易烧坏线圈，电压过低，吸力不够，不易吸合或吸合频繁，这不但会产生很大的噪声，也因磁路气隙增大，致使电流过大，也易烧坏线圈。
此外，在接触器铁心的部分端面嵌装有短路铜环，其作用是为了使铁心吸合牢靠，消除颤动与噪声，若发现短路环脱落或断裂现象，接触器将会产生很大的振动与噪声。
三、实验设备1 DT01电源主控制屏2 三相鼠笼式异步电动机(D21)3 D61继电接触控制挂箱4 交流电压表四、实验内容认识各电器的结构、图形符号、接线方法;抄录电动机及各电器铭牌数据;并在断电状态下用万用电表检查各电器线圈、触头是否完好。
三相鼠笼异步机接成?接法(线电压为220V);实验线路电源端接三相电源U、V、W。
1(点动控制按图2-1点动控制线路进行安装接线，接线时先接主电路，即从三相交流电源的输出端 U、V、W开始，经接触器KM1的主触头，热继电器FR的热元件到电动机M的三个线端A、B、C，用导线按顺序串联起来。
主电路连接完整无误后，再连接控制电路，即从三相交流电源某输出端(如V)开始，经过常开按钮SB1、接触器KM1的线圈、热继电器FR的常闭触头到三相交流电源的W端(线电压为220V)。
图2-1 点动控制实验图接好线路，经检查无误后，方可进行通电操作。
(1)开启控制屏电源总开关;(2)按起动按钮SB1，对电动机M进行点动操作，比较按下SB1与松开SB1电动机和接触器的运行情况;(3)实验完毕，按控制屏停止按钮，切断实验线路三相交流电源。
实验现象:按下SB1后接触器动作，电机启动;松开SB1后接触器复位，电机停止。
2(自锁控制电路按图2-2所示自锁线路进行接线，它与图2-1的不同点在于控制电路中多串联一只常闭按钮SB2，同时在SB1上并联1只接触器KM1的常开触头，它起自锁作用。
图2-2 自锁控制实验图(1)按控制屏启动按钮，接通三相交流电源; (2)按起动按钮SB1，松手后观察电动机M是否继续运转; (3)按停止按钮SB2，松手后观察电动机M是否停止运转;(4)按控制屏停止按钮，切断实验线路三相电源，拆除控制回路中自锁触头KM1，再接通三相电源，启动电动机，观察电动机及接触器的运转情况。
从而验证自锁触头的作用。
实验完毕，按控制屏停止按钮，切断实验线路的三相交流电源。
实验现象:按启动按钮SB1，松手后电动机继续运转;按停止按钮SB2，松手后电动机停止运转;拆除控制回路中自锁触头KM1后再次启动电机，松开启动按钮SB1后电机不能继续运转。
说明自锁触头确实起到上电自锁的功能。
3. 异步电机点动和自锁控制线路按图2-3所示既可点动又可自锁线路进行接线。
操作步骤为:图2-3 既可点动又可自锁控制线路 (1)合上Q1接通三相交流220V电源;(2) 按下启动按钮SB2，松手后观察电机M是否继续运转; (3) 运转半分钟后按下SB3，然后松开，电机M是否停转;连续按下和松开SB3，观察此时属于什么控制状态;(4) 按下停止按钮SB1，松手后观察M是否停转。
实验现象:按下启动按钮SB2，松手后电机继续运转;运转半分钟后按下SB3，然后松开，电机M停转; 连续按下和松开SB3，此时电机处于点动控制状态; 按下停止按钮SB1，松手后电动机停转。
4(接触器联锁的正反转控制线路按图2-4接线，经检查无误后，方可进行通电操作。
图2-4 接触器联锁正反转控制实验图实验操作步骤:(1) 开启控制屏电源总开关，打开电源;(2) 按正向起动按钮SB1，观察电机转向和接触器运行情况;(3) 按反向起动按钮SB2，观察电动机和接触器的运行情况;(4) 按停止按钮SB3，观察电动机的转向和接触器运行情况;(5) 再按SB2，观察电动机的转向和接触器自锁和联锁触点的吸断情况;(6) 实验完毕，按控制屏停止按钮，切断三相交流电源。
实验现象:按正向启动按钮SB1，电机正转，接触器KM1动作;按反向启动按钮SB2，电机仍旧正转，接触器KM1仍可靠动作，接触器KM2不动作;按停止按钮SB3，电机停止运行，接触器KM1掉电复位; 再按SB2，电机反转，接触器KM2动作。
2. 按钮联锁的正反转控制线路图2-5 按钮联锁的正反转控制线路按图2-5接线，实验操作步骤如下:(1) 按控制屏启动按钮，接通三相交流电源;(2) 按正向起动按钮SB1，电动机正向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3，使电动机停转;(3) 按反向起动按钮SB2，电动机反向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3，使电动机停转。
实验完毕，按控制屏停止按钮，切断实验线路电源。
实验现象:按正向启动按钮SB1，电机正转，接触器KM1工作，按下SB3电机停止运行; 按反向启动按钮SB2，电机反转，接触器KM2工作，按下SB3电机停止运行;2. 接触器和按钮双重联锁的正反转控制线路按图2-6接线，经检查无误后，方可进行通电操作。
实验操作步骤如下:图2-6 接触器和按钮双重联锁的正反转控制线路(1) 按控制屏启动按钮，接通三相交流电源。
(2) 按正向起动按钮SB1，电动机正向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3，使电动机停转。
(3) 按反向起动按钮SB2，电动机反向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3，使电动机停转。
(4) 按正向(或反向)起动按钮，电动机起动后，再去按反向(或正向)起动按钮，观察有何情况发生,(5) 电动机停稳后，同时按正、反向两只起动按钮，观察有何情况发生,(6) 失压与欠压保护按起动按钮SB1(或SB2)电动机起动后，按控制屏停止按钮，断开实验线路三相电源，模拟电动机失压(或零压)状态，观察电动机与接触器的动作情况，随后，再按控制屏上启动按钮，接通三相电源，但不按SB1(或SB2)，观察电动机能否自行起动,实验完毕，按控制屏停止按钮，切断实验线路电源。
实验现象:(2)按下SB1，电机正向旋转，KM1正常工作，按下SB3电机停止运行。
(3)按下SB2，电机反向旋转，KM2正常工作，按下SB3电机停止运行。
(4)先按下SB1，电机正向旋转，之后直接按下SB2，电机可直接切换到反转运行状态。
(5)同时按SB1和SB2电机不会运行。
(6)按起动按钮 SB1且电动机失压，接触器电磁吸力急剧下降或消失，衔铁释放，主触点与自锁出点断开，电动机停止运转。
再按控制屏上启动按钮，接通三相电源。
电动机不会自行启动运转。
五、实验注意事项1(接线时合理安排挂箱位置，接线要求牢靠、整齐、安全可靠;2(操作时要胆大、心细、谨慎，不许用手触及各电器元件的导电部分及电动机的转动部分，以免触电及意外损伤;3(通电观察继电器动作时要注意安全,防止碰触带电部位。
六、思考题1(试比较点动控制线路与自锁控制线路从结构上主要有什么区别,从功能上看主要区别是什么,两者结构上的主要区别是启动按钮开关两端是否并联接触器(或继电器)常开触点;从功能上的区别是前者是点即动松即停，而后者则按下即自锁并保持运转状态。
2(交流接触器线圈的额定电压为220V，若误接到380V电源上会产生什么后果,反之若接触器线圈电压为380V，而电源线电压为220V，其结果又如何, 交流接触器的电压过高，就会造成阻抗不够，而电流过大。
从而造成线圈过热而烧毁。
交流接触器若电压过低，会因无法吸合，空气隙太大，而造成电感量不足，使电流大大增加，造成过电流。
从而造成线圈过热而烧毁。
3(在主回路中，熔断器和热继电器热元件可否少用一只或两只,熔断器和热继电器两者可否只采用其中一种就可起到短路和过载保护作用,为什么, 为了电机的安全，熔断器和热继电器热元件不能少用。
