ansys Workbench菜单选项中英文对照翻译

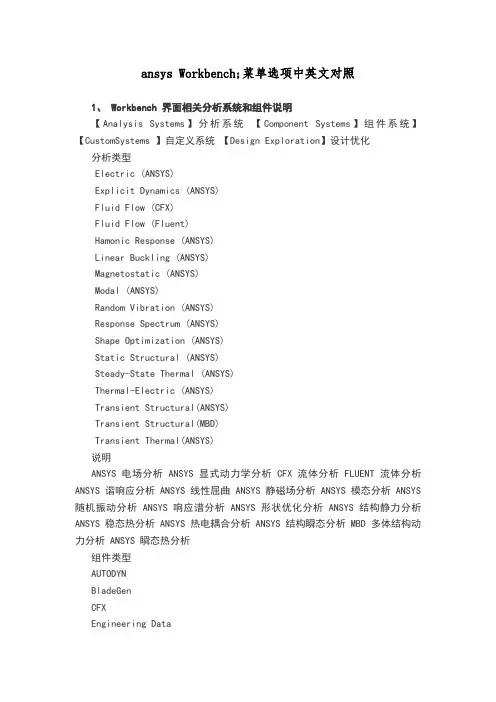

ansys Workbench;菜单选项中英文对照

1、ANSYS12.1 Workbench 界面相关分析系统和组件说明

【Analysis Systems】分析系统【Component Systems】组件系统】【CustomSystems 】自定义系统【Design Exploration】设计优化分析类型

Electric (ANSYS)

Explicit Dynamics (ANSYS)

Fluid Flow (CFX)

Fluid Flow (Fluent)

Hamonic Response (ANSYS)

Linear Buckling (ANSYS)

Magnetostatic (ANSYS)

Modal (ANSYS)

Random Vibration (ANSYS)

Response Spectrum (ANSYS)

Shape Optimization (ANSYS)

Static Structural (ANSYS)

Steady-State Thermal (ANSYS)

Thermal-Electric (ANSYS)

Transient Structural(ANSYS)

Transient Structural(MBD)

Transient Thermal(ANSYS)

说明

ANSYS 电场分析 ANSYS 显式动力学分析 CFX 流体分析 FLUENT 流体分析ANSYS 谐响应分析 ANSYS 线性屈曲 ANSYS 静磁场分析 ANSYS 模态分析 ANSYS 随机振动分析 ANSYS 响应谱分析 ANSYS 形状优化分析 ANSYS 结构静力分析ANSYS 稳态热分析 ANSYS 热电耦合分析 ANSYS 结构瞬态分析 MBD 多体结构动力分析 ANSYS 瞬态热分析

组件类型

AUTODYN

BladeGen

CFX

Engineering Data

Explicit Dynamic（LS-DYNA ）

Finite Element Modeler

FLUNET

Geometry

Mechanical APDL

Mechanical Model

Mesh

Results

TurboGrid

Vista TF

说明

AUTODYN 非线性显式动力分析涡轮机械叶片设计工具 CFX 高端流体分析工具工程数据工具 LS-DYNA显式动力分析 FEM 有限元模型工具FLUNET流体分析几何建模工具机械APDL 命令机械分析模型网格划分工具结果后处理工具涡轮叶栅通道网格生成工具叶片二维性能评估工具

2、主菜单

【File 】文件操作【V iew 】窗口显示【Tools 】提供工具【Units 】单位制【Help 】帮助信息

3、基本工具条

【New 】新建文件【Open 】打开文件【Save 】保存文件

【Save As】另存为文件【Import 】导入模型【Compact Mode】紧凑视图模式【Shade Exterior and Edges】轮廓线显示【Wireframe 】线框显示【Ruler 】显示标尺【Legend 】显示图例【Triad 】显示坐标图示 Expand All：展开结构树【Collapse Environments】折叠结构树【Collapse Models】折叠结构树中的Models 项【Named Selections】命名工具条【Unit Conversion】单位转换工具【Messages ：Messages 】信息窗口【Simulation Wizard】向导【Graphics Annotations】注释【Section Planes】截面信息窗口【Reset Layout】重新安排界面

4、建模

【Geometry 】几何模型【New Geometry】新建几何模型【Details View】详细信息窗口

【Graphics 】图形窗口：显示当前模型状态

【Extrude 】拉伸【Revolve 】旋转【Sweep 】扫掠【Skin/Loft】蒙皮

【Thin/Surface】抽壳:

【Thin 】创建薄壁实体【Surface 】创建简化壳

【Face to Remove】删除面：所选面将从体中删除。

【Face to Keep】保留面：保留所选面, 删除没有选择的面。

【Boldies only】仅对体操作：只对所选体上操作不删除任何面。

【Blend 】圆角：

【Fixed Radius】固定半径圆角【V ariable Radius】可变半径圆角【V ertex Radius】顶点倒圆

【Single Select】单选【Box Select】框选【Sketching 】2D 草图【Modeling 】3D 建模

【Draw 】画图【Modify 】修改【Dimensions 】尺寸定义【Constraints 】约束

【Settings 】设置【sketch 】创建草图

构建平面命令：

From Plane：基于另一个已有面创建平面

From Face：利用已有几何体表面创建平面

From Point and Edge：用一点和一条直线的边界定义平面

From Point and Normal：用一点和一条边界方向的法线定义平面

From Three Point：用三点定义平面

From Coordinates：通过键入距离原点的坐标和法线定义平面

定义点位：

【Single 】单点： Sigma and Offset

【Sequence By Delta】根据间隔控制序列点： Sigma, Offset, Delta

【Sequence By N】根据数量控制序列点： Sigma, Offset, N, Omega

【From Coordinates File】坐标点：文本格式文件，类似于3D 曲线。

【Sigma 】参数：导引边起始端和起始点之间的距离。

【Edge Offset】边偏移：导引边和基准面上点阵放置处之间的距离。

【Delta 】参数：对于按间隔控制序列点【Sequence By Delta】选项，这项指的是引导上测得的两个连续点之间的距离。

N ：放置的点数，与导引边相关，在根据数量控制序列点【Sequence By N 】选项情况下使用。

【Omega 】参数：对根据数量控制序列点【Sequence By N】选项，这项是导引边末端和末点之间的距离。
