动力触探仪检测地基承载力试验方法This model paper was revised by the Standardization Office on December 10, 2020动力触探仪检测地基承载力试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。
静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。
(多为设计单位采用) 。
2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。
动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) ，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=×N-2)×（1）R-地基容许承载力 Kpa ，N-轻型触探锤击数。
②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为的穿心锤，以 76cm 的落距，将触探头打入土中，记录打入 10cm 的锤击数，代用公式为：y=+ （2）y-地基容许承载力 Kpa ， x-重型触探锤击数。
3、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为的标准贯入试验：穿心锤，以 76cm 的恒定高度上自由落下，将一定规格的触探头打入土中 15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中 30 cm，用此 30cm 的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。
地基承载力试验报告(动力触探法) 2
/ / / / / / / /
设计承载力（kPa） 检测结论：
基本承载力（kPa）
极限承载力（kPa）
该基底承载力小于设计要求不合格
备
注：
试验：
审核：
签发：
日期：
年
月
日
（专用章）
第 1 页，共 1 页
ห้องสมุดไป่ตู้
QB020302
地基承载力试验检测报告（动力触探法）
试验室名称： 施工单位 工程名称 样品描述
主要仪器设备及编号
四川华新工程试验检测有限公司纳黔高速公路江门互通至兴文石海一级公路 （光明新城至宜叙高速兴文石海互通段）项目工地试验室 宜宾市路桥建筑工程公司 涵洞工程 基底 轻型触探仪（LD-100N) 动力触探类型 实 1 1 30 7 36 / 1 1 30 10 60 / 300 2 1 30 5 20 / 2 1 30 9 52 / 测 数 据 / / / / / / / / / / / / / / / / / / / 轻型 测点地层高程(m)
报告编号： 任务编号 样品编号 试验依据 判定依据
BG-2015-DC-001 / YP-2015-DC-001 TB 10018-2003 设计文件 测点示意图
工程部位/用途 K5+右侧
土类型 项目/数据 测点编号 探杆长度 （m） 贯入深度 (cm) 有效击数 （次） 基本承载力 （kPa） 极限承载力 （kPa）
地基承载力(轻型动力触探)检测报告
/
见证证号
2015年09月20日 2015年09月20日
/
抽样位置
/
/
土质类别描述
粘土
设计值（Kpa）
/
序号
测点桩号或平面位置描述
入土深度(cm)
锤 击 次 数(N)
1
/
0～30
20
2
/
3
/
以下空白
0～30
19
0～30
22
6 7 8 结论： 备注： Nhomakorabea注意；2 所有检测项目符合《土工试验规程》SL237-1999
0～30 0～30 0～30
1、报告未加盖“道县建达工程质量检测有限公司报告专用章”无效；
2、报告无检测、审批、批准人签名无效；
3、未经本中心书面批准，不得复制（完整复制除外）； 4、检测单位地址：湖南省永州市道县工业园工业大道 邮政编码：425300
批准：
审核：
联系电话：0746-5271777
JDJC-BG(B)-06/0
委托编号：典型2BJM20150002 委托单位
道县建达工程质量检测有限公司
地基承载力（轻型动力触探）检测报告
报告编号：典型BJM20150005
/
委托日期
2015年09月19日
工程名称 见证单位 工程部位
抽样计划 检测依据
/ /
/ /
SL237-1999《土工试验规程》
试验日期 报告日期
见证人
抽样人
第 1 页，共 1 页
承载力（kPa) 140 132 156 -20 -20 -20 -20 -20
主检：
动力触探仪检测地基承载力试验方法
动力触探仪检测地基承载力试验方法
1、静力触探试验：
指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。
静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。
(多为设计单位采用)。
2、动力触探试验：
对
R-
的穿
y-
3
76cm 的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中30cm，用此30cm的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。
锤击数(N)的结果不仅可用于判断砂土的密实度，粘性土的稠度，地基土的容许承载力，砂土的振动液化，桩基承载力，同时也是地基处理效果的一种重要方法
轻型动力触探
轻型圆锥动力触探是利用一定的锤击能量(锤重10kg)，将一定规格的圆锥探头打入土中，根据贯入锤击数判别土层的类别，确定土的工程性质，对地基土做出综合评价。
目录。
圆锥动力触探试验(地基承载力测试)

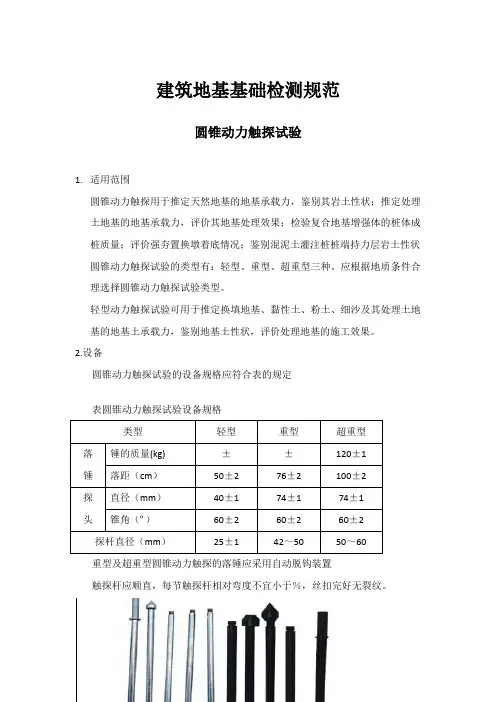

建筑地基基础检测规范圆锥动力触探试验1.适用范围圆锥动力触探用于推定天然地基的地基承载力，鉴别其岩土性状；推定处理土地基的地基承载力，评价其地基处理效果；检验复合地基增强体的桩体成桩质量；评价强夯置换墩着底情况；鉴别混泥土灌注桩桩端持力层岩土性状圆锥动力触探试验的类型有：轻型、重型、超重型三种。
