化工制图中常用物料代号规定

化工工艺图纸标识代号

一、??设备位号按照《化工工艺设计施工图内容和深度统一规定》（）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）? ???设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：（2）? ???设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）? ???主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）? ???相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）? ???书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、??管道代号管道及管件的选用应符合我院《压力管道设计统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）??（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

物料代号

物料代号（摘录）HG 20519.36-921．编制方法按物料的名称和状态取其英文名词的字头组成物料代号。

一般采用2~3个大写英文字母来表示。

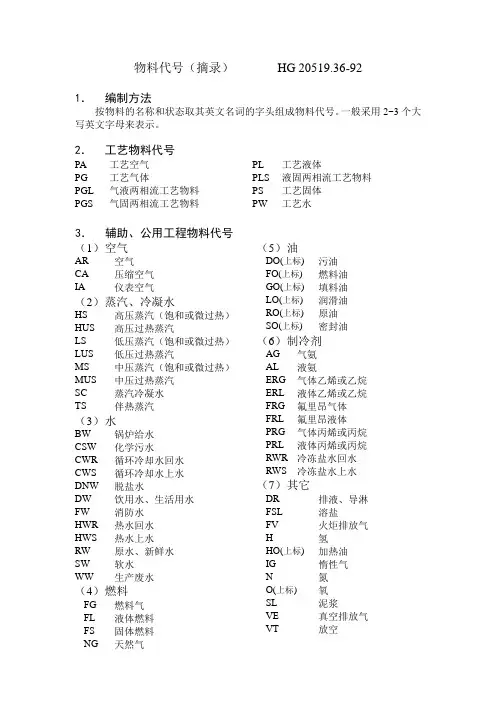

2．工艺物料代号PA 工艺空气PL 工艺液体PG 工艺气体PLS 液固两相流工艺物料PGL 气液两相流工艺物料PS 工艺固体PGS 气固两相流工艺物料PW 工艺水3．辅助、公用工程物料代号（1）空气AR 空气CA 压缩空气IA 仪表空气（2）蒸汽、冷凝水HS 高压蒸汽（饱和或微过热）HUS 高压过热蒸汽LS 低压蒸汽（饱和或微过热）LUS 低压过热蒸汽MS 中压蒸汽（饱和或微过热）MUS 中压过热蒸汽SC 蒸汽冷凝水TS 伴热蒸汽（3）水BW 锅炉给水CSW 化学污水CWR 循环冷却水回水CWS 循环冷却水上水DNW 脱盐水DW 饮用水、生活用水FW 消防水HWR 热水回水HWS 热水上水RW 原水、新鲜水SW 软水WW 生产废水（4）燃料FG 燃料气FL 液体燃料FS 固体燃料NG 天然气（5）油DO(上标) 污油FO(上标) 燃料油GO(上标) 填料油LO(上标) 润滑油RO(上标) 原油SO(上标) 密封油（6）制冷剂AG 气氨AL 液氨ERG 气体乙烯或乙烷ERL 液体乙烯或乙烷FRG 氟里昂气体FRL 氟里昂液体PRG 气体丙烯或丙烷PRL 液体丙烯或丙烷RWR 冷冻盐水回水RWS 冷冻盐水上水（7）其它DR 排液、导淋FSL 溶盐FV 火炬排放气H 氢HO(上标) 加热油IG 惰性气N 氮O(上标) 氧SL 泥浆VE 真空排放气VT 放空4．物料代号使用和增补规定根据工程项目具体情况，可以将辅助、公用工程系统物料代号作为工艺物料代号使用；也可以适当增补新的物料代号，但不得与前述规定的物料代号相同。

例如以天然气为原料制取合成氨的装置中，其工艺物料代号补充规定如下：AG 气氨CG 转化气SG 合成气AL 液氨NG 天然气TG 尾气AW 氨水注:字母后有(上标)的是指O上有一短横杠，是在字母上不是在字母后上角。

化工设计常用管道仪表流程图物料代号和缩写词[1]

管道仪表流程图物料代号和缩写词1９96-１2-1５发布１9９7-01－01实施中国石化兰州设计院目次１说明 (1)２管道仪表流程图上的物料代号 (1)3管道仪表流程图上的缩写词 (6)附加说明 (30)１页共3０页1 说明1.1在本规定中列入的物料代号和缩写字母是最基本的。

当工程设计中需要补充本规定所列以外的物料代号和缩写字母时,不要与本规定相矛盾。

1.２当必须指明物料代号是供给或返回时，可在物料代号后加S(Ｓupｐly)表示供给，加R(Ｒetu ｒn)表示返回。

例如,本文中冷却水供水为CWS，冷却水回水为CWR。

１.３要指明气相或液相等相特性时,可在物料代号后加Ｇ(Gaｓ)表示气相,加L(Liquid)表示液相,例如氨作为冷冻剂,ＡＭG为气氨，AＭL为液氨。

1.4本规定中，不包括自控专业用的代号和缩写字母,不包括计量单位和符号，不列入单位、协会、标准等的缩写字母。

２管道仪表流程图上的物料代号2．1分类物料代号用于管道编号,分为工艺物料代号及化学品、辅助物料和公用物料代号两类。

2．２工艺物料代号缩写代号英文中文词义P Process stｒｅam 工艺物料(通用代号)ＰG Procｅss gas 工艺气体PL Pｒｏｃeｓｓｌiquiｄ工艺液体PＳProｃess solid 工艺固体2.3 化学品、辅助物料和公用物料代号缩写代号英文中文词义A Ａir 空气AC Aｃid 酸、酸液ＡCＧAｃidiｌy ｇａｓ酸性气体ACL Ａｃidｉｌy lｉｑｉuｄ酸性液体ACS Acidｉｌy sewａge 酸性污水AＤAｄditｉve 添加剂AM Amｍonia 氨AMG Ｇａｓeous ammｏnia 氨气（作制冷剂)AＭL Liquiｄaｍmｏniａ液氨(作制冷剂)AＭW Ammｏnia wａｔｅｒ氨水BA Bｌowing Air 鼓风空气BD Bｌoｗdｏwｎ排污BR Briｎe 盐卤水BW Boｉｌer feｅd water 锅炉给水C Ｓtｅamｙcoｎdensaｔｅ水蒸汽凝液CA Causｔiｃ碱、碱液CAG Caustic gas 碱性气体CAL Cａuｓtic lｉquid 碱性液体CＡS Cａustic sｅwａge 碱性污水CＡT Cａtalｙｓｔ催化剂CCA Cａrrier cａtａlyst Aｉr 催化剂载运空气CDＲChemiｃａl Draiｎ化学污水放净CHＷＣhiｌlｅｄwater 冷冻冷水(指0℃以上) CＬCｈloｒine 氯ＣM Chｅmicals 化学品CNS Cｌｅan sewage 清净下水CＯCooling ｏiｌ冷油(冷却油)CＯO Caｒbｏｎdiｏxide 二氧化碳CRS Contamｉｎaｔed rain ａnd sｅｗage 污染下水（指污染的雨水、冲洗水、放净水、排水)CSW Cｈilleｄsaｌｔｗａｔeｒ冷冻盐水(指０℃以下)CＴM Cooliｎg transｆer maｔｅｒial冷载体CＷCｏolinｇｗａteｒ冷却水CWＲCoｏlinｇwater retｕrn 冷却水回水CWS Cooliｎｇwater ｓｕｐply 冷却水供水ＤAW Dealkalｉｚｅd wateｒ脱碱水(用于除盐水系统）ＤEＷDeｍｉｎｅralized waｔer 除盐水（脱盐水)DF Dｒy Fｌare 干火炬排放气DＲDraiｎ排水、排液DW Ｄomｅsｔiｃwaｔer 生活用水、饮用水EA Exhａust aｉr 排出空气ＥＲEｔhaｎｅ(or ethylene）refrigerant乙烷（或乙烯)冷冻剂ＥＳＥxhauｓt ｓtｅam 排出蒸汽F Flare ｅxhaust 火炬排放气ＦA FiｌlｉｎｇAir 填充空气FＧＦuel gas 燃料气FＬG Ｆluｅgaｓ烟道气FLW Fiｌtrateｄwａｔer 过滤水ＦＯFｕel oiｌ燃料油ＦOＳFoaming solｕtiｏn 泡沫液FR Freoｎrｅfrigeraｎt 氟里昂冷冻剂FT Ｆｕsed sａｌｔ熔盐FＷＦｉre ｗatｅr 消防水GO Gland ｏｉl 填料油GＷGaseｄｗaｔeｒ加气水、溶气水H Hydroｇeｎ氢气HＡHydrｏｃｈloric ａcｉd 盐酸HＣHigh pressure condensaｔｅ高压蒸汽凝液HＦHot Flarｅ热火炬排放气ＨO Heating oil 热油、加热油、热载油ＨS Hｉgh presｓｕre steam 高压蒸汽高压饱和蒸汽ＨSS Higｈpｒessureｓatｕｒated ｓtｅamHSU High ｐressure supeｒsteaｍ高压过热蒸汽热载体HTM Heaｔtranｓfｅr materｉaｌHW Ｈoｔwａｔeｒ热水HWR Hot waｔｅr reｔuｒｎ热水回水（用于采暖、加热、空调等）HWＳHoｔwａter supｐly 热水给水(用于采暖、加热、空调等) ＨYL Ｈｙdraulicｌiｑｕid 液压液体HYO Hydraulic oil 液压油HYW Ｈｙdraulicｗateｒ液压水IA Instruｍent air 仪表空气ＩCＷIntermadiate coｏling water 冷却水二次用水生产和生活用水IDW Indusｔrialｓnd dｏmestic wａｔeｒIG Inert gａs 惰性气体IS Iｎdustｒiａl ｓewage 生产污水(泛指工艺过程产生的污水)IW Inｄｕｓtrial ｗａter 生产用水LC Low pｒessure coｎdensaｔe 低压蒸汽凝液LD Liｑｕid ｄrain 排液(泛指工艺排液）LＯＬｕbricatiｎg oiｌ润滑油LS Low pressuｒe steam 低压蒸汽LSＳLｏｗpressuｒe sａtｕrated低压饱和蒸汽steamＬSU Low preｓsuｒe super stｅam 低压过热蒸汽MＣＭediｕｍpreｓsuｒecondensate中压蒸汽凝液MＲMethaｎe rｅfrｉgerant 甲烷冷冻剂ＭS Meｄｉumｐressure stｅam 中压蒸汽MSS Meｄium preｓsure satｕratedsteam中压饱和蒸汽MＳＵMeｄium ｐｒessｕre suｐｅr steam中压过热蒸汽N Nｉｔrｏgeｎ氮气ﻬNG Ｎａtｕral gas 天然气OL Oｉｌ油(泛指除原料外的油）OS Oilｙｓｅｗage 含油污水ＯX Oxyｇen 氧气PＡPlantａiｒ工厂空气PC Process Coｎdensate 工艺冷凝液PＲPｒoｐaｎe（or pｒｏpｙleｎe）ｒｅｆｒigeｒant丙烷（或丙烯)冷冻剂PW Poｌｉshed wａteｒ精制水ＱO Quench Ｏil 急冷油QW Quｅnch water 急冷水ＲRｅfrigeranｔ冷冻剂、冷媒、制冷剂ＲAW Raw wateｒ原水RＣＳRain wａｔer andｃleaｎsｅwaｇe 雨水及清净下水（指清净的雨水、冲洗水、放净水、排水)RW Ｒaｗwaｔer 雨水S Ｓｔeａm 蒸汽SA Sｕｌｐhurｉｃacｉd 硫酸SEW Sea ｗatｅr 海水SFW Sｏft water 软水(软化水) SG StaｃｋGａｓ烟道气SL Ｓeａｌｉng liqｕid 密封液ＳO Ｓeａlinｇoｉｌ密封油SS Sanitary sewaｇe 生活污水STA Stａrting Aｉｒ开车空气SU Slｕｄgｅ,slurrｙ污泥、泥浆ＳW Ｓealiｎg water 密封水TC TｕｒｂinｅＣｏnｄensatｅ透平凝液TＷTreａtedｗaste waｔer 处理后的废(污)水TＷＦFilｔratioｎTrｅated Waｔer 过滤水澄清水TWP Ｐurifｉed ＴreaｔeｄWａｔeｒVE Vacuｕn exhａｕsｔ真空排放气VG Ventｇas 放（排)空气体W Wateｒ水WAC Waste ａcid 废酸WCA Waste caustiｃ废碱WF ＷeｔＦlaｒｅ湿火炬排放气ＷG Ｗastｅｇas 废气WL Waｓｔe liqｕiｄ废液WＯWaste oiｌ废油WS Waｓｔe solid 废渣watｅr 废水(各种污水统称) ＷWC Chemical Waste Wateｒ化学污水WWＰＰrodｕcｔion WａsteＷａ生产污水tｅr生活污水WWS SａnｉｔａrｙWaste Ｗatｅr3 管道仪表流程图上的缩写词３．1按英文字母顺序排列的缩写词缩写词用于图纸上的说明和标注。

化工工艺图纸标识代号

一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：（2）设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

化工工艺图纸标识代号

化工工艺图纸标识代号集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

中石化物料分类与代码

470306-单盲板
470704-管箍
4707—直通管配件
470702-活接头
470706-单丝头
470708-双丝头
470710-管堵
中石化基建施工常用物料分类与代码
470712-锻制管帽
470714-非锻制管帽
470716-无缝同心大小头
470718-有缝同心大小头
470720-锻制同心大小头
中石化基建施工常用物料分类与代码
（六）46大类阀门（计量单位/只） 4601—高压阀门压力等级≥10.0MPa(≥600LB)阀门,不含安全阀 460102-高压闸阀 460104-高压载止阀 460108-高压球阀 460110-高压止回阀 460114-高压蝶阀 460116-高压疏水阀 460118-高压旋塞阀
47大类管道配件（计量单位/件）
4701—法兰
470102-对焊法兰
470104-平焊法兰
470106-孔板法兰
470108-丝扣法兰
470110-承插焊法兰
470112-活套法兰
470114-盲法兰
中石化基建施工常用物料分类与代码
4703—盲板
470302- 8字盲板
470304-单孔板
中石化基建施工常用物料分类与代码
4721—金属软管不包括电气仪表用挠性、防爆软管及接头 472199-各种金属软管 4723—管道过滤器及配件（不包括机组前端过滤器及高精度过滤器） 472399-各种管道过滤器及配件 4725—视镜 472599-各种视镜（八）53大类金属法兰垫片 5307—缠绕垫片 530702-管道内外环缠绕垫片 530704-管道带内环缠绕垫片
4713—三通、四通
1

化工设计物料代号

物料代号1 编制方法按物料的名称和状态取其英文名词的字头组成物料代号。

一般采用 2 ～ 3 个大写英文字母表示。

2 工艺物料代号PA 工艺空气 PL 工艺液体PG 工艺气体 PLS 液固两相流工艺物料PGL 气液两相流工艺物料 PS 工艺固体PGS 气固两相流工艺物料 PW 工艺水3 辅助、公用工程物料代号1. 空气AR 空气 IA 仪表空气CA 压缩空气2. 蒸汽、冷凝水HS 高压蒸汽 MS 中压蒸汽LS 低压蒸汽 SC 蒸汽冷凝水TS 伴热蒸汽3. 水BW 锅炉给水 FW 消防水CSW 化学污水 HWR 热水回水CWR 循环冷却水回水 HWS 热水上水CWS 循环冷却水上水 RW 原水、新鲜水DNW 脱盐水 SW 软水DW 自来水、生活用水 WW 生产废水4. 燃料FG 燃料气 FS 固体燃料FL 液体燃料 NG 天然气LPG 液化石油气 LNG 液化天然气5. 油DO 污油 RO 原油FO 燃料油 SO 密封油GO 填料油 HO 导热油LO 润滑油6. 制冷剂AG 气氨 PRG 气体丙烯或丙烷AL 液氨 PRL 液体丙烯或丙烷ERG 气体乙烯或乙烷RWR 冷冻盐水回水ERL 液体乙烯或乙烷 RWS 冷冻盐水上水FRG 氟里昂气体7. 其它H 氢 VE 真空排放气N 氮 VT 放空O 氧 WG 废气DR 排液、导淋 WS 废渣FSL 熔盐 WO 废油FV 火炬排放气 FLG 烟道气IG 惰性气 CAT 催化剂SL 泥浆 AD 添加剂4 物料代号使用和增补规定根据工程项目具体情况，可以将辅助、公用工程系统物料代号作为工艺物料代号使用；也可以适当增补新的物料代号，但尽可能与前述规定的物料代号相同。

例如以天然气为原料制取合成氨的装置中，其工艺物料代号补充规定如下：AG 气氨 NG 天然气AL 液氨 SG 合成气AW 氨水 TG 尾气CG 转化气。

化工工艺图纸标识代号

设备位号按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，具体规定如下：设备类别设备分类代号设备类别设备类别代号塔T过滤器F泵P干燥器D压缩机、风机C换热器E反应器/罐R锅炉B容器(罐、槽) V火炬、烟囱S起重运输设备L其它机械M计量设备W其它设备X(2)设备所在的主项编号按工程设计总负责人给定的主项编号填写，采用两位数字，从01 99。

特殊情况下允许以主项代号作为主项编号。

(3)主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01〜99。

(4)相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

(5)书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

化工工艺图纸标识代号

化工工艺图纸标识代号 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】一、设备位号按照《化工工艺设计施工图内容和深度统一规定》（）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、管道代号管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

化工设计常用管道仪表流程图物料代号和缩写词中国石化

化工设计常用管道仪表流程图物料代号和缩写词中国石化1996-12-15公布1997-01-01实施中国石化兰州设计院目次1 讲明 (1)2 管道外表流程图上的物料代号 (1)3 管道外表流程图上的缩写词 (6)附加讲明 (30)实施日期: 1997-01-01第 1 页共30 页1 讲明1.1 在本规定中列入的物料代号和缩写字母是最差不多的。

当工程设计中需要补充本规定所列以外的物料代号和缩写字母时，不要与本规定相矛盾。

1.2 当必须指明物料代号是供给或返回时，可在物料代号后加S(Sup ply)表示供给，加R(Return)表示返回。

例如，本文中冷却水供水为CWS，冷却水回水为CWR。

1.3 要指明气相或液相等相特性时，可在物料代号后加G(Gas)表示气相，加L(Liquid)表示液相，例如氨作为冷冻剂，AMG为气氨，AML为液氨。

1.4 本规定中，不包括自控专业用的代号和缩写字母，不包括计量单位和符号，不列入单位、协会、标准等的缩写字母。

2 管道外表流程图上的物料代号2.1 分类物料代号用于管道编号，分为工艺物料代号及化学品、辅助物料和公用物料代号两类。

2.2 工艺物料代号缩写代号英文中文词义P Process stream 工艺物料(通用代号)PG Process gas 工艺气体PL Process liquid 工艺液体PS Process solid 工艺固体2.3 化学品、辅助物料和公用物料代号缩写代号英文中文词义A Air 空气AC Acid 酸、酸液ACG Acidily gas 酸性气体ACL Acidily liqiud 酸性液体ACS Acidily sewage 酸性污水AD Additive 添加剂AM Ammonia 氨AMG Gaseous ammonia 氨气(作制冷剂) AML Liquid ammonia 液氨(作制冷剂) AMW Ammonia water 氨水BA Blowing Air 鼓风空气BD Blow down 排污BR Brine 盐卤水BW Boiler feed water 锅炉给水C Steamy condensate 水蒸汽凝液CA Caustic 碱、碱液CAG Caustic gas 碱性气体CAL Caustic liquid 碱性液体CAS Caustic sewage 碱性污水CAT Catalyst 催化剂CCA Carrier catalyst Air 催化剂载运空气CDR Chemical Drain 化学污水放净CHW Chilled water 冷冻冷水(指0℃以上)CL Chlorine 氯CM Chemicals 化学品CNS Clean sewage 清净下水CO Cooling oil 冷油(冷却油)COO Carbon dioxide 二氧化碳CRS Contaminated rain and sewage 污染下水(指污染的雨水、冲洗水、放净水、排水)CSW Chilled salt water 冷冻盐水(指0℃以下)CTM Cooling transfer material 冷载体CW Cooling water 冷却水CWR Cooling water return 冷却水回水CWS Cooling water supply 冷却水供水DAW Dealkalized water 脱碱水(用于除盐水系统)DEW Demineralized water 除盐水(脱盐水)DF Dry Flare 干火炬排放气DR Drain 排水、排液DW Domestic water 生活用水、饮用水EA Exhaust air 排出空气ER Ethane(or ethylene)refrigerant 乙烷(或乙烯)冷冻剂ES Exhaust steam 排出蒸汽F Flare exhaust 火炬排放气FA Filling Air 填充空气FG Fuel gas 燃料气FLG Flue gas 烟道气FLW Filtrated water 过滤水FO Fuel oil 燃料油FOS Foaming solution 泡沫液FR Freon refrigerant 氟里昂冷冻剂FT Fused salt 熔盐FW Fire water 消防水GO Gland oil 填料油GW Gased water 加气水、溶气水H Hydrogen 氢气HA Hydrochloric acid 盐酸HC High pressure condensate 高压蒸汽凝液HF Hot Flare 热火炬排放气HO Heating oil 热油、加热油、热载油HS High pressure steam 高压蒸汽HSS High pressure saturated steam 高压饱和蒸汽HSU High pressure super steam 高压过热蒸汽HTM Heat transfer material 热载体HW Hot water 热水HWR Hot water return 热水回水(用于采暖、加热、空调等) HWS Hot water supply 热水给水(用于采暖、加热、空调等) HYL Hydraulic liquid 液压液体HYO Hydraulic oil 液压油HYW Hydraulic water 液压水IA Instrument air 外表空气ICW Intermadiate cooling water 冷却水二次用水IDW Industrial snd domestic water 生产和生活用水IG Inert gas 惰性气体IS Industrial sewage 生产污水(泛指工艺过程产生的污水)IW Industrial water 生产用水LC Low pressure condensate 低压蒸汽凝液LD Liquid drain 排液(泛指工艺排液)LO Lubricating oil 润滑油LS Low pressure steam 低压蒸汽LSS Low pressure saturated steam 低压饱和蒸汽LSU Low pressure super steam 低压过热蒸汽MC Medium pressure condensate 中压蒸汽凝液MR Methane refrigerant 甲烷冷冻剂MS Medium pressure steam 中压蒸汽MSS Medium pressure saturated steam 中压饱和蒸汽MSU Medium pressure super steam 中压过热蒸汽N Nitrogen 氮气NG Natural gas 天然气OL Oil 油(泛指除原料外的油)OS Oily sewage 含油污水OX Oxygen 氧气PA Plant air 工厂空气PC Process Condensate 工艺冷凝液PR Propane(or propylene)refrigerant 丙烷(或丙烯)冷冻剂PW Polished water 精制水QO Quench Oil 急冷油QW Quench water 急冷水R Refrigerant 冷冻剂、冷媒、制冷剂RAW Raw water 原水RCS Rain water and clean sewage 雨水及清净下水(指清净的雨水、冲洗水、放净水、排水)RW Raw water 雨水S Steam 蒸汽SA Sulphuric acid 硫酸SEW Sea water 海水SFW Soft water 软水(软化水)SG Stack Gas 烟道气SL Sealing liquid 密封液SO Sealing oil 密封油SS Sanitary sewage 生活污水STA Starting Air 开车空气SU Sludge,slurry 污泥、泥浆SW Sealing water 密封水TC Turbine Condensate 透平凝液TW Treated waste water 处理后的废(污)水TWF Filtration Treated Water 过滤水TWP Purified Treated Water 澄清水VE Vacuun exhaust 真空排放气VG Vent gas 放(排)空气体W Water 水WAC Waste acid 废酸WCA Waste caustic 废碱WF Wet Flare 湿火炬排放气WG Waste gas 废气WL Waste liquid 废液WO Waste oil 废油WS Waste solid 废渣WW Waste water 废水(各种污水统称) WWC Chemical Waste Water 化学污水WWP Production Waste Water 生产污水WWS Sanitary Waste Water 生活污水3 管道外表流程图上的缩写词3.1 按英文字母顺序排列的缩写词缩写词用于图纸上的讲明和标注。

化工设计常用管道仪表流程图物料代号和缩写词

管道仪表流程图物料代号和缩写词1996-12-15发布 1997-01-01实施中国石化兰州设计院目次1 说明 (1)2 管道仪表流程图上的物料代号 (1)3管道仪表流程图上的缩写词 (6)附加说明 (30)1 说明1.1在本规定中列入的物料代号和缩写字母是最基本的。

当工程设计中需要补充本规定所列以外的物料代号和缩写字母时，不要与本规定相矛盾。

1.2 当必须指明物料代号是供给或返回时，可在物料代号后加S(Supply)表示供给，加R(Return)表示返回。

例如，本文中冷却水供水为CWS，冷却水回水为CWR。

1.3 要指明气相或液相等相特性时，可在物料代号后加G(Gas)表示气相，加L(Liquid)表示液相，例如氨作为冷冻剂，AMG为气氨，AML为液氨。

1.4本规定中，不包括自控专业用的代号和缩写字母，不包括计量单位和符号，不列入单位、协会、标准等的缩写字母。

2 管道仪表流程图上的物料代号2.1分类物料代号用于管道编号，分为工艺物料代号及化学品、辅助物料和公用物料代号两类。

2.2工艺物料代号缩写代号英文中文词义P Process stream 工艺物料(通用代号)PG Process gas 工艺气体PL Process liquid 工艺液体PS Process solid 工艺固体2.3 化学品、辅助物料和公用物料代号缩写代号英文中文词义A Air 空气AC Acid 酸、酸液ACG Acidily gas 酸性气体ACL Acidily liqiud 酸性液体ACS Acidily sewage 酸性污水AD Additive 添加剂AM Ammonia 氨AMG Gaseous ammonia 氨气(作制冷剂)AML Liquid ammonia 液氨(作制冷剂)AMW Ammonia water 氨水BA Blowing Air 鼓风空气BD Blow down 排污BR Brine 盐卤水BW Boiler feed water 锅炉给水C Steamy condensate 水蒸汽凝液CA Caustic 碱、碱液CAG Caustic gas 碱性气体CAL Caustic liquid 碱性液体CAS Caustic sewage 碱性污水CAT Catalyst 催化剂CCA Carrier catalyst Air 催化剂载运空气CDR Chemical Drain 化学污水放净CHW Chilled water 冷冻冷水(指0℃以上)CL Chlorine 氯CM Chemicals 化学品CNS Clean sewage 清净下水CO Cooling oil 冷油(冷却油)COO Carbon dioxide 二氧化碳CRS Contaminated rain and sewage 污染下水(指污染的雨水、冲洗水、放净水、排水)CSW Chilled salt water 冷冻盐水(指0℃以下)CTM Cooling transfer material 冷载体CW Cooling water 冷却水CWR Cooling water return 冷却水回水CWS Cooling water supply 冷却水供水DAW Dealkalized water 脱碱水(用于除盐水系统)DEW Demineralized water 除盐水(脱盐水)DF Dry Flare 干火炬排放气DR Drain 排水、排液DW Domestic water 生活用水、饮用水EA Exhaust air 排出空气ER Ethane(or ethylene)refrigerant 乙烷(或乙烯)冷冻剂ES Exhaust steam 排出蒸汽F Flare exhaust 火炬排放气FA Filling Air 填充空气FG Fuel gas 燃料气FLG Flue gas 烟道气FLW Filtrated water 过滤水FO Fuel oil 燃料油FOS Foaming solution 泡沫液FR Freon refrigerant 氟里昂冷冻剂FT Fused salt 熔盐FW Fire water 消防水GO Gland oil 填料油GW Gased water 加气水、溶气水H Hydrogen 氢气HA Hydrochloric acid 盐酸HC High pressure condensate 高压蒸汽凝液HF Hot Flare 热火炬排放气HO Heating oil 热油、加热油、热载油HS High pressure steam 高压蒸汽HSS High pressure saturated steam 高压饱和蒸汽HSU High pressure super steam 高压过热蒸汽HTM Heat transfer material 热载体HW Hot water 热水HWR Hot water return 热水回水(用于采暖、加热、空调等) HWS Hot water supply 热水给水(用于采暖、加热、空调等) HYL Hydraulic liquid 液压液体HYO Hydraulic oil 液压油HYW Hydraulic water 液压水IA Instrument air 仪表空气ICW Intermadiate cooling water 冷却水二次用水IDW Industrial snd domestic water 生产和生活用水IG Inert gas 惰性气体IS Industrial sewage 生产污水(泛指工艺过程产生的污水)IW Industrial water 生产用水LC Low pressure condensate 低压蒸汽凝液LD Liquid drain 排液(泛指工艺排液)LO Lubricating oil 润滑油LS Low pressure steam 低压蒸汽LSS Low pressure saturated steam 低压饱和蒸汽LSU Low pressure super steam 低压过热蒸汽MC Medium pressure condensate 中压蒸汽凝液MR Methane refrigerant 甲烷冷冻剂MS Medium pressure steam 中压蒸汽MSS Medium pressure saturated steam 中压饱和蒸汽MSU Medium pressure super steam 中压过热蒸汽N Nitrogen 氮气NG Natural gas 天然气OL Oil 油(泛指除原料外的油)OS Oily sewage 含油污水OX Oxygen 氧气PA Plant air 工厂空气PC Process Condensate 工艺冷凝液PR Propane(or propylene)refrigerant 丙烷(或丙烯)冷冻剂PW Polished water 精制水QO Quench Oil 急冷油QW Quench water 急冷水R Refrigerant 冷冻剂、冷媒、制冷剂RAW Raw water 原水RCS Rain water and clean sewage 雨水及清净下水(指清净的雨水、冲洗水、放净水、排水)RW Raw water 雨水S Steam 蒸汽SA Sulphuric acid 硫酸SEW Sea water 海水SFW Soft water 软水(软化水)SG Stack Gas 烟道气SL Sealing liquid 密封液SO Sealing oil 密封油SS Sanitary sewage 生活污水STA Starting Air 开车空气SU Sludge,slurry 污泥、泥浆SW Sealing water 密封水TC Turbine Condensate 透平凝液TW Treated waste water 处理后的废(污)水TWF Filtration Treated Water 过滤水TWP Purified Treated Water 澄清水VE Vacuun exhaust 真空排放气VG Vent gas 放(排)空气体W Water 水WAC Waste acid 废酸WCA Waste caustic 废碱WF Wet Flare 湿火炬排放气WG Waste gas 废气WL Waste liquid 废液WO Waste oil 废油WS Waste solid 废渣WW Waste water 废水(各种污水统称) WWC Chemical Waste Water 化学污水WWP Production Waste Water 生产污水WWS Sanitary Waste Water 生活污水3 管道仪表流程图上的缩写词3.1按英文字母顺序排列的缩写词缩写词用于图纸上的说明和标注。

化工制图中常用物料代号规定

物料代号物料名称
AR AM BD BW BR BS CA CS CWS CWR DR DW F FG FS HM HMR HWS HS IA 空气
氮
排污
锅炉给水
冷冻盐水回
冷冻盐水供
压缩空气
化学污水
循环冷却水供
循环冷却水回
排液、排水
生活用水、饮用水火炬排放
燃料气
熔盐
载热体
热水回
热水供
高压蒸汽
仪表空气
LS MS NG NG PS PA PG PL PW R RW SC SL SW TS V VA FōGōLōō低压蒸汽中压蒸汽天然气
氮
工艺固体工艺空气工艺气体工艺液体工艺水
冷冻剂
原水
蒸汽冷凝水泥浆
软水
伴热蒸汽放空气
真空排放气燃料油
填料油
润滑油
氧
物料代号中遇到英文字母O应该用ō表示。
