变压器感应耐压讲义
变压器交流耐压试验及感应耐压试验
变压器交流耐压试验及感应耐压试验变压器绝缘主要分为主绝缘与纵绝缘两种。
主绝缘主要是指线圈自身以外的其他结构的绝缘，包括油箱、铁芯等位置的绝缘;纵绝缘是指变压器绕阻在不同电位的各个点及部位之间的绝缘，如线圈匝间绝缘等。
为了全面掌握变压器绝缘承受过电压的能力，一般情况下，根据变压器绝缘等级的情况分为交流耐压试验和感应耐压试验两项试验。
一、变压器交流耐压试验交流耐压试验是鉴定电力设备绝缘强度有效和直接的方法，是预防性试验的一项重要内容。
此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段。
变压器作为工业生产的一部分，是满足工业日常生产需求的关键。
而变压器在投入使用之前，应对其进行耐压试验，掌握变压器整体性能。
变压器外施交流耐压主要包括一般工频、工频调感等耐压类型。
在实验过程中，被试验线圈的端口需要与试验电压相连接，而非试验端口需要进行接地处理，保障试验人员安全性。
二、变压器交流耐压试验设备交流耐压试验中，通常我们会遇到的电力试验设备包括“串联谐振耐压试验装置”、“干式试验变压器”、“感应耐压试验装置”。
(1)串联谐振试验装置串联谐振试验装置串联谐振试验装置变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。
变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
(2)干式试验变压器干式试验变压器干式试验变压器按交流耐压试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。
我们常用的干式试验变压器分为一体式高压试验变压器(30kV以下)和分体式试验变压器两类。
首先，微安电力生产的GTB干式试验变压器属于高一体式高压试验变压器。

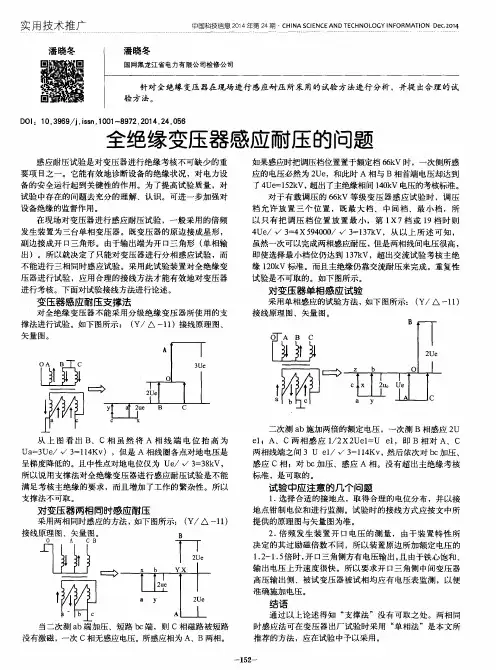

全绝缘变压器感应耐压的问题
在现场对变压器进行感应耐压试验 ，一般采用的倍频 发生装置为三台单相变压器。既变压器的原边接成星形 ， 副边接 成开 口三角形。由于输出端为开 Ｉ ： １ 三角形 （ 单相输
出 ）。所 以就 决 定 了只 能对 变 压 器进行 分 相 感应 试验 ，而 不 能 进 行三相 同时 感应试 验 。采用 此试 验 装 置对 全绝 缘 变 压器进行试验，应用合理 的接线方法才能有效地对变压器 进 行 考核 。下 面对试 验接 线方 法进 行论 述 。
虽然一 次可 以完 成两 相感 应耐 压 ， 但 是 两相 线 间电压很 高 ， 即使选 择 最 小档 位仍 达 到 １ ３ ７ ｋ Ｖ，超 出交 流试 验 考核 主 绝 缘 １ ２ ０ ｋ Ｖ标 准 。而且 主 绝缘 仍靠 交流耐 压 来完 成 。重 复性
试验是不可取的。如下图所示 。
实用技术推 广
潘 晓冬
潘 晓 冬
中 国科 技信 息 ２ ０ １ ４年第 ２ ４期 Ｃ Ｈ ｌ Ｎ Ａ Ｓ Ｃ ｌ Ｅ Ｎ Ｃ Ｅ ＡＮ Ｄ Ｔ Ｅ Ｃ Ｈ Ｎ ＯＬ ＯＧ Ｙ Ｉ Ｎ Ｆ ＯＲ ＭＡ Ｔ Ｉ ＯＮ Ｄ ｅ ｃ ． ２ ０ １ ４
国网黑龙江省电力有限公司检修公司
试 验 中存 在 的 问题去 充分 的理 解 、认识 。可进 一步 加 强对 设 备绝 缘的 监督 作用 。 如果 感应时 把调压 档位 置置于额 定档 ６ ６ ｋ Ｖ时 ，一次 侧所 感 应 的 电压必 然为 ２ Ｕ ｅ ，和此 时 Ａ相 与 Ｂ相 首端 电压 却达 到
了４ Ｕ ｅ ＝１ ５ ２ ｋ Ｖ， 超出了主绝缘相间 １ ４ ０ ｋ Ｖ电压的考核标准。 对于 有 载 调 压 的 ６ ６ ｋ Ｖ等 级 变 压 器感 应 试 验 时 ，调 压
感应耐压试验..
六、典型接线
例如：型号为OSFPSZ7-150000/220， 额定电压220±8×1.25%/117/37/11 kV， 连接组别YN，a0，yn0，d11， 试验电压：高压395kV，中压：200kV，相间395kV。 根据现场条件选择试验方案。 A相试验接线：
B/C相试验接线原则：
被试相 A B
四、试验方法及接线
1、单相分级绝缘变压器的试验方法 采用支撑变压器的一侧与被试变压器的低压并联，在 支撑变压器的另一侧获得与试品同相位的感应电动势，用 支撑变压器的电压抬高中性点的点位，使线端达到试验电 压。 2、三相分级绝缘变压器的感应耐压试验方法 用支撑变压器将中性点的电位提高，从而使线端达到试 验电压。三相分三次试验，可采用自支撑的方法。
t 60 100 f
四、试验电源的选择
1、倍频机组：比较可靠的试验电源，但在试验中如补偿不 当可能产生发电机自激磁现象，电压无法控制 ； 2、调频试验电源：较安全的试验电源，运输重量轻，试验 电源容量小，试验不会出现电压异常升高现象，但装置可 靠性比倍频机组差。 3、三倍频电源：设备多，运输不方便，调压困难，当补偿 不当时可能产生谐振。 目前用得较多的是150Hz电源，称为三倍频电源 此时，试验时间为40″
图4.6-12所示为三倍频电源装置的原理接线图。三台单相变压 器电源侧接成星性接线，负载（二次）侧接成开口三角形。正 常情况下，三相电源电压对称，二次开口侧电压接近于零。但 当铁芯饱和时，磁通出现平顶波，该平顶波主要由基波和三次 谐波构成，如图4.6-13所示。由基波磁通在二次绕组上感应产 生的基波三相电势之和为零。由三次谐波磁通在二次绕组感应 产生的三次谐波电势，三相相位相同并串联相加，于是在开口 侧得到150Hz的电压输出。
(优选)感应耐压试验详解.
试验目的
➢ 变压器绝缘可分为主绝缘和纵绝缘，交流外施耐 压试验只考验了全绝缘变压器主绝缘的电气强度， 而感应耐压试验是考核全绝缘变压器纵绝缘的电 气强度；对中性点是半绝缘的变压器来说，其主 绝缘、纵绝缘都可由感应耐压试验进行考核
试验仪器、设备的选择
所需设备主要包括试验电源、中间变压器、 补偿电抗器、高压分压器、支撑变压器及 电压、电流测量设备等。 （一）试验电源 1.试验电源频率的选择 变压器进行感应耐压试验时，施加在变压 器绕组上的试验电压高于运行电压数倍。 此时必然出现铁芯饱和激磁电流急剧增加 造成铁芯饱和以及变压器发热烧毁
➢防止工作人员触电
拆、接试验接线前，应将变压器各绕组对地充分放电，以防止剩余电 荷、感应电压伤人。注意保持与带电体的安全距离 。试验现场周围必 须设明显标志，防止误入试验现场。
➢防止被试设备损坏
试验前的准备工作
➢了解被试设备现场情况及试验条件
➢试验仪器、设备的准备
➢办理工作票并做好试验现场安全和技术措 施
感应耐压所需容量是由被试变压器的铁损、励磁无功功率 、绕组间和对地电容的充电容量三者所决定。
（1）铁损P0的估算
变压器铁损与电源频率和磁通密度的变化有关，根据试验
结示果：，其铁损P0与P0额=定( ffn频s )m率( ff下ns k的s )铁n P0损' P0'的关系可用下式表
• 式中P0——试验频率下的铁损，kW； • fn——额定工作频率50Hz； • fs——试验时所采用的频率，Hz； • ks——试验电压与额定电压的比值； • P0' ——额定频率下的铁损，kW； • m——系数。对冷轧硅钢片取1.6，对热扎硅钢片取1.3；
试验所需的容量由下式求得：
变压器交流耐压试验及感应耐压试验
变压器交流耐压试验及感应耐压试验变压器交流耐压试验及感应耐压试验变压器绝缘主要分为主绝缘与纵绝缘两种。
主绝缘主要是指线圈自身以外的其他结构的绝缘，包括油箱、铁芯等位置的绝缘;纵绝缘是指变压器绕阻在不同电位的各个点及部位之间的绝缘，如线圈匝间绝缘等。
为了全面掌握变压器绝缘承受过电压的能力，一般情况下，根据变压器绝缘等级的情况分为交流耐压试验和感应耐压试验两项试验。
一、变压器交流耐压试验交流耐压试验是鉴定电力设备绝缘强度有效和直接的方法，是预防性试验的一项重要内容。
此外，由于交流耐压试验电压一般比运行电压高，因此通过试验后，设备有较大的安全裕度，因此交流耐压试验是保证电力设备安全运行的一种重要手段。
变压器作为工业生产的一部分，是满足工业日常生产需求的关键。
而变压器在投入使用之前，应对其进行耐压试验，掌握变压器整体性能。
变压器外施交流耐压主要包括一般工频、工频调感等耐压类型。
在实验过程中，被试验线圈的端口需要与试验电压相连接，而非试验端口需要进行接地处理，保障试验人员安全性。
二、变压器交流耐压试验设备交流耐压试验中，通常我们会遇到的电力试验设备包括“串联谐振耐压试验装置”、“干式试验变压器”、“感应耐压试验装置”。
(1)串联谐振试验装置串联谐振试验装置串联谐振试验装置变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C 串联谐振，谐振电压即为加到试品上电压。
变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
(2)干式试验变压器干式试验变压器干式试验变压器按交流耐压试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。
我们常用的干式试验变压器分为一体式高压试验变压器(30kV以下)和分体式试验变压器两类。
首先，微安电力生产的GTB干式试验变压器属于高一体式高压试验变压器。
变压器操作波感应法耐压试验简介
变压器操作波感应法耐压试验简介史鸿福原辽宁省农电局试验所(116300)王运通北京空间技术总公司机电工程公司(100080)问题一：什么叫操作波电力系统中由于断路器操作，(中性点绝缘系统中)对地弧光短路及切空载等原因，所形成的过电压波叫作操作波。
国际电工委员会(IEC)60-2出版物规定了一般供作绝缘试验的标准操作波波形是：波前时间为250μs，半峰值时间为2500μs。
而IEC 76-3出版物(1980年版)专门规定了供变压器类试品内绝缘作试验的标准操作波波形是：视在波前时间Tf ≥20μs，90%波幅持续时间Td≥200μs，视在波长时间T2≥500μs，极性为负。
电力部DL/T 596-1996规程中规定的波形符合上述IEC标准。
该规程6.2款中，详细规定了不同电压等级的电力变压器操作波耐压试验的试验电压值。
问题二：操作波耐压与工频耐压之间是什么关系考虑雷电过电压和操作波过电压对电力设备绝缘的作用，理应采用模拟雷电波及操作波的耐压试验。
由于雷电冲击波试验对于某些电力设备的绝缘会产生积累效应，而且长期以来人们认为冲击波试验，在试验方法上不如工频耐压试验方便，所以常用工频耐压来等值地代表雷电和操作波耐压。
后来人们又考虑工频耐压对内绝缘可能会产生残留性损伤，所以规定330kV以上的变压器，在出厂时必须进行操作波耐压试验，而不再进行很高电压的工频耐压试验。
雷电冲击试验一般只在型式试验时进行，或在用户要求的情况下，可作为出厂试验项目进行。
在电力系统中，对现场的大容量电力变压器进行工频耐压试验时，还会碰到试验设备过于庞大的问题。
此时常用三倍频感应耐压试验或操作波感应耐压试验来代替外施工频耐压试验。
既然原来的工频耐压试验是等值地代表操作过电压及雷电过电压的作用的，那么现在采用操作波的耐压试验是具有更大的合理性的。
在电力部上述规程中所规定的变压器操作波耐压试验值，既保证了基本操作波耐压水平，而且也适当考虑了等值的雷电冲击耐压水平。
变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验
变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验1.引言1.1 概述本文旨在探讨变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验。
作为电力系统中重要的电气设备，变压器的绝缘系统必须保证其正常运行和安全性能。
而变压器绕组中的绝缘部分，包括匝间、层间、段间及相间绝缘的性能评估对于确保变压器的可靠性和安全性至关重要。
本文将分别针对变压器绕组中的四种绝缘部分进行绝缘感应耐压试验的背景介绍和相关测试方法的阐述。
首先，将对匝间绝缘的绝缘感应耐压试验进行描述，该部分旨在评估绕组中相邻绕组之间的绝缘性能。
其次，将探讨层间绝缘的绝缘感应耐压试验，该部分用于评估绕组内相同层上不同导线之间的绝缘性能。
然后，将对段间绝缘的绝缘感应耐压试验进行介绍，该部分应用于评估绕组内不同段之间的绝缘性能。
最后，将详细讨论相间绝缘的绝缘感应耐压试验，该部分用于评估绕组间不同相之间的绝缘性能。
本文的研究意义在于深化对变压器绕组绝缘的理解，为变压器绕组的绝缘设计和工程实践提供指导。
通过合理的绝缘感应耐压试验，可以全面评估和验证绕组中不同绝缘部分的绝缘性能，进一步保证变压器的运行安全和可靠性。
因此，本文的研究对于提高电力系统的稳定性和可靠性，具有一定的实际应用价值。
在下一节中，我们将详细介绍本文的结构和各部分的内容安排。
1.2文章结构本文主要讨论了变压器绕组的匝间、层间、段间及相间绝缘的绝缘感应耐压试验。
文章结构如下所述。
第一部分为引言，具体包括以下几个方面：概述、文章结构和目的。
在概述部分，会简要介绍变压器绕组的重要性以及绝缘感应耐压试验的必要性。
文章结构部分将会概述本文的大致组织结构，让读者可以更好地了解文章的逻辑顺序。
目的部分将明确本文的研究目标和意义，以便读者了解本文的研究价值和重要性。
第二部分为正文，分为四个小节：匝间绝缘的绝缘感应耐压试验、层间绝缘的绝缘感应耐压试验、段间绝缘的绝缘感应耐压试验和相间绝缘的绝缘感应耐压试验。
大型电力变压器的感应耐压试验
1、西南电业管理局试验研究所，高压电气设备试验方法。水利电力出版社，1984
2、沈阳变压器厂，变压器试验，机械工业出版社，1987.
3、国家标准GB1094.3—85 ，绝缘水平和绝缘试验， 电力工业技术监督标准汇编，华北电力科学院，1994
4、国家标准GB311—83，高电压技术，电力工业技术监督标准汇编，华北电力科学院，1994
Z-Y,Bm-Cm
0点
Bm-Cm
1
5
5
B
b-0
a-c b-Y
Z-X,Cm-Am
0点
Cm-Am
5
1
5
C
c-0
a-b ,c-Z
Y-X,Bm-Am
0点
Bm-Am
5
5
1
4 试品施加电压的相量图（见图3单位kV）
三试验结论
试验结果与计算结果基本相符，通过理论计算与试验结果表明，感应耐压试验要根据不同试品的结构特点，选用合适的接线方式，既要满足变压器设计的技术要求，又要满足变压器的试验要求。通过理论计算、比较、分析、验证，结合试验设备的实际情况情况，给出最理想的试验方案。满足试验的要求。
非试相首端对试相首端电压UA-BC=316.904 +55.334=372.239 kV
（试验电压以分压器测量电压为准）
图2试验接线原理图
D320kW异步电动机F560 kVA、250Hz无刷同步发电机
T13φ—630 kVA 10 /0.4kV 变压器T23φ—1800kVA 35 /10.5kV 变压器
2.3两只35000/100V 0.2级PT“V”接后，接在输入端测量Ua0电压。
2.4 用3只80kvar/15kV电抗器串联补偿试品的容性电流，以降低发电机的输出容量。
变压器耐压测试标准方法原理_图文.
变压器感应绝缘耐压测试仪技术原理及应用摘要:文章简单介绍了变压器感应绝缘耐压测试仪的组成原理及特点,并对其应用范围和应用方法作了详细的说明,最后结合5W小型变压器的测试实例介绍功率判定变压器匝间短路的方法。
变压器感应绝缘耐压测试仪检测原理相对于变压器的主绝缘即绕组与绕组之间以及绕组与铁芯之间的绝缘而言,变压器还有另外一项重要的绝缘性能指标――纵绝缘。
纵绝缘是指变压器绕组具有不同电位的不同点和不同部位之间的绝缘,主要包括绕组匝间、层间和段间的绝缘性能,而国家标准和国际电工委员会(IEC标准中规定的“感应耐压试验”则是专门用于检验变压器纵绝缘性能的测试方法之一。
变压器的纵绝缘主要依赖于绕组内的绝缘介质——漆包线本身的绝缘漆、变压器油、绝缘纸、浸渍漆和绝缘胶等等(不同种类的变压器可能包含其中一种或多种绝缘介质;纵绝缘电介质很难保证100%的纯净度,难免混含固体杂质、气泡或水份等,生产过程中也会受到不同程度的损伤;变压器工作时的最高场强集中在这些缺陷处,长期负载运作的温升又降低绝缘介质的击穿电压,造成局部放电,电介质通过外施交变电场吸收的功率即介质损耗会显著增加,导致电介质发热严重,介质电导增大,该部位的大电流也会产生热量,就会使电介质的温度继续升高,而温度的升高反过来又使电介质的电导增加。
如此长期恶性循环下去,最后导致电介质的热击穿和整个变压器的毁坏。
这一故障表现在变压器的特性上就是空载电流和空载功耗显著增加,并且绕组有灼热、飞弧、振动和啸叫等不良现象。
可见利用感应耐压试验检测出变压器是否含有纵绝缘缺陷是极其必要的。
感应耐压试验原理变压器刚出产时,没有经过恶劣环境长时间的考验,外施其额定电压和频率的电源作试验,绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿,这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别,故而难以发现这些隐患;而感应耐压试验给变压器施加2倍额定电压以上的电压,可在纵绝缘缺陷处建立更高更集中的场强,绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压;感应耐压试验给变压器施加频率在2倍的额定频率以上,较高的频率又可以大大降低固体电介质的击穿电压,使得绝缘缺陷更容易被击穿;感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿;故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。
变压器耐压试验方案_概述及解释说明
变压器耐压试验方案概述及解释说明1. 引言1.1 概述变压器是电力系统中不可或缺的设备，其作用是将电能从发电厂以高电压输送到用户处时进行适应性转换。
为了确保变压器在长期运行过程中能够稳定可靠地工作，变压器耐压试验是必不可少的环节。
本文将对变压器耐压试验方案进行概述和解释说明。
1.2 文章结构本文主要分为五个部分：引言、变压器耐压试验方案概述、变压器耐压试验参数解释说明、变压器耐压试验流程详解以及结论与展望。
在引言部分，我们将简要介绍本文的内容和结构，并阐述写作目的。
1.3 目的本文的目的是为读者提供关于变压器耐压试验方案的全面理解。
通过介绍该方案的概述和重要性，向读者解释为何需要进行耐压试验，并且指导读者理解测试所需参数及其含义。
此外，还将详细阐述实施耐压试验时的步骤与方法，并介绍数据记录和结果分析的重要性。
最后，文章将给出对该方案总结和未来展望。
通过阅读本文，读者将能够对变压器耐压试验方案有一个全面的了解，掌握其重要性和实施过程。
同时，读者还可以通过本文的分析和总结来为未来改进和完善变压器耐压试验方案提供参考。
2. 变压器耐压试验方案概述2.1 变压器耐压试验简介变压器耐压试验是一种重要的测试方法，用于评估变压器在额定电流和额定电压条件下的工作性能和安全可靠性。
该测试旨在验证变压器是否能够承受长时间运行所需的应力，并确认其结构、绝缘材料及连接部件等是否满足设计要求。
通过对变压器进行耐压试验，可以提前发现潜在的故障风险，保证变压器的正常运行。
2.2 变压器耐压试验的重要性变压器作为电力系统中不可或缺的设备之一，其正常运行对于电力输送和转换具有至关重要的影响。
而变压器经历了长期运行后会受到各种外界因素及内部自身原因的影响，可能产生劣化、老化或其他隐患。
因此，实施变压器耐压试验对于发现潜在问题、确保设备工作稳定性非常重要。
通过耐压试验可以评估变压器的电气性能如额定电流和额定电压测试、绝缘电阻测试以及空载损耗和短路阻抗测试等。
感应耐压试验课件
与电动机的感应耐压试验类似，利用 感应电流对变压器的绝缘部分进行加 热，并施加一定时间的电压，观察其 绝缘性能的变化。
案例二：某型号变压器的感应耐压试验
试验步骤
1. 将变压器放置在试验台上，连接电源和测量仪 器。
2. 调整试验频率和电压，使感应电流产生足够的 热量。
案例二：某型号变压器的感应耐压试验
安全规定
对进行感应耐压试验时的安全 防护要求，包括人员防护、设
备保护等方面的规定。
THANKS
感谢观看
提高操作人员技能
通过培训和实践，提高操作人员的技能水平，使 其能够更快、更准确地完成试验操作。
采用自动化设备
采用自动化设备可以大大提高试验效率，减少人 工操作失误。
06
附录：感应耐压试验相关标准与规范
感应耐压试验相关标准
国际标准
如IEC、ISO等标准组织发布的感应耐压试验相关标准。
国内标准
如GB、DL等标准组织发布的感应耐压试验相关标准。
感应耐压试验课件
目 录
• 感应耐压试验基础知识 • 感应耐压试验系统与设备 • 感应耐压试验方法与步骤 • 感应耐压试验案例分析 • 感应耐压试验注意事项与建议 • 附录：感应耐压试验相关标准与规范
01
感应耐压试验基础知识
感应耐压试验的定义与原理
感应耐压试验的定义
感应耐压试验是一种用于检测电气设备或组件的绝缘性能的试验方法。它通过使用电磁感应原理，在试品上产生 高压，以检测试品是否能够承受相应的电压冲击。
无损检测：由于感应耐压试验是通过电磁感应原理进行检测，不会对试品造成损伤 。
感应耐压试验的特点与优势
• 快速高效：感应耐压试验的检测速度较快，可以 节省时间和成本。
感应耐压试验
(2)分级绝缘变压器
分级绝缘变压器外施电压只能考核中性点的绝缘 水平。由于分级绝缘变压器高压均为星形连接， 无法采取全绝缘变压器试验接线方法，只能采用 单相感应法。 1）单相分级绝缘变压器的直接励磁法
1)绕组具有并联回路且在中部出线的单相变压器试验接线 及向量图如下图所示
2)高压绕组端部出线的变压器试验接线如下图所示
3）三相分级绝缘变压器
感应电压通常采用 施加单相电压逐相 进行，国际电工委 员会推荐的几种接 线如下图所示。
当试验设备不满足正常的试验要求或试验线路绝缘不允许 时，可采用非被试相励磁的试验方法。
图(a)是接线组别为 YNyn0，图(b)是接 线组别为 YNd11， 励磁电压都仅为被 试相励磁电压的一 半。图(c)是被试变 压器高压侧非被试 相励磁的试验线路 图。
试验结果分析及报告编写
• （一）试验结果分析 • 试验标准及要求
《电力变压器 第3部分 绝缘水平、绝缘试验和外绝缘空气间隙》（ GB1094.3-2003） 《电气装置安装工程 电气设备交接试验标准》（GB 50150-2006 ） 《输变电设备状态检修试验规程》（Q/GDW 188-2008） 对中性点半绝缘产品的感应高压试验要同时使绕组对地、与相邻绕组 最近点、匝间和两相间的绝缘都能受到试验，并尽可能达到规定的试 验电压值。 现场短时感应耐压试验按出厂值的80%施加，电压标准如表1、2所示
变压器感应耐压试验
2011-2-21
试验目的
变压器绝缘可分为主绝缘和纵绝缘，交流外施耐 压试验只考验了全绝缘变压器主绝缘的电气强度， 而感应耐压试验是考核全绝缘变压器纵绝缘的电 气强度；对中性点是半绝缘的变压器来说，其主 绝缘、纵绝缘都可由感应耐压试验进行考核
变压器工频耐压试验 ppt课件
整操作，使球隙放电电压为试验电压的1.15~1.2倍。
(4)拉开电源闸刀，用放电棒将高压回路接地，连 接绕组与被试电源的高压引线，拆除临时接地线
现场测试步骤
(5)合上电源闸刀，按下高压启动键，开始升压。升压 速度在75%试验电压以前，可以是任意的，自75%电压 开始均匀升压，约为每秒2%试验电压的速率升压。
1
2
试验之前被 试品必须通 过绝缘电阻、 吸收比、绝 缘油色谱、 tanδ等各 项绝缘试验 且合格
被试品温度 应不低于 +5℃，试验 应在良好的 天气进行， 且空气相对 湿度一般不 高于80%。
3
4
试验过程中 试验人员应 大声呼唱， 加压过程中 应有人监护。
加压期间应 密切注视表 记指示动态， 防止谐振现 象发生；
G—球间隙；Cx—被试变压器；C1、C2—电容分 压器高、低压臂；V—电压表
工频耐压试验原理接线图
~
V2
Cx
V1
试验 试验
电容
控制箱 变压器 分压器
保护 被试 球隙 品
由于试验变压器具有较大的漏抗，在电容 性负载的情况下，实际作用到试品上的电压 值大于按变比换算到高压侧的电压值。
R XL
U C U
变压器试验
测试目的
工
测试原理
频 耐
仪器设备选择
压 试
危险点分析 验
测试前准备工作 现场测试步骤及要求 测试注意事项 结果分析及测试报告填写
1、耐压试验的意义
变压器在运行中，绝缘长期受着电场、温度和机械 振动的作用会逐渐发生劣化，形成缺陷。其它各种试 验方法，各有所长，均能分别发现一些缺陷，反映出 绝缘状况，但因试验电压往往都低于变压器的工作电 压，对安全运行的保证还不够有力。交流耐压试验基 本符合变压器在运行中所承受的电气状况，同时试验 电压一般比运行电压高，因此经交流耐压试验合格的 变压器都有较大的安全裕度，所以交流耐压试验已成 为保证变压器安全运行的一个重要手段。
电磁式电压互感器感应耐压微课件培训课件
实际案例
增加补偿电感，降低励磁电流。 在二次施加对PT进行感应耐压时，整个回路在频率为150Hz左右呈容性，
补偿
这时候需要感性电流来降低整个回路的输入电流。具体方法是给非被试绕
组加励磁绕组补偿电感，减小回路的电容电流。
我们可以把电压互感器看成一个
无源二端网络，补偿前：
I=IR+IL+IC ;补偿后：
简介
JIAN JIE
感应耐压试验是检测PT、变压器这类设备是否含有 纵绝缘缺陷的重要手段。这类设备的纵绝缘主要依 赖于绕组内的绝缘介质——漆包线本身的绝缘漆、 变压器油、绝缘纸、浸渍漆和绝缘胶等等。
广西送变电建有限责任设公司
试验技术要求
国标要求
GB 50150-2006《电气装置安装工程电气设备交接 试验标准》 要求：感应耐压试验电压应为出厂试验电压的80%
总结
由试验可见，对于220kV电磁式电压互感器感应耐压试验中，对 非加压绕组进行电感补偿能有效的降低整个回路的输入电流，且通 过励磁变的并联可以有效的提高试验电压的容量，而选择额定容量 高的绕组进行加压则试验过程更稳定一些。
广西送变电建设有限责任公司 调试公司 高压试验室 刘珺
I=IR+IL+IC+ILx ;当完全补偿时： IL+IC+ILx=0，I=IR ；其中IR=U/R，
实际案例
增加补偿电感，降低励磁电流。 电感补偿箱参数：
HDBP-L1多倍频补偿电感 端子A1-A4电感量为15mH，200V,125Hz 端子A2-A4电感量为12.7mH，170V,125Hz 端子B1-B4电感量为15mH，200V,125Hz 端子B2-B4电感量为12.7mH，170V,125Hz 端子A1，B1-A4，B4电感量为7.5mH， 170V,125Hz HDBP-L2多倍频补偿电感
变压器感应耐压讲义全
4,试验容量估算.
❖ 没有经过验证的计算公式,主要靠经验积累.一般来讲,不同容 量、不同电压等级、不同生产厂家、不同结构的变压器,做感 应耐压时,所需的容量都不同.
b,应考虑容升效应.试验电压应直接在被试相最高电压点测取, 可以用外接分压器测量,也可以用变压器本体电容式套管 组成分压器进行测量〔即在变压器套管末屏串联一较大电 容值的电容进行分压测量.
3,保护
a, 为防止变压器发生意外,试验回路应设置电压、电流保护.过 流一般整定为试验电流的1.5倍,过压整定为试验电压的1.05 倍,如果用球隙保护,则应将保护球隙放电电压调整在1.15倍 试验电压下放电.
5,分合闸电压及升压速度
a,为防止在较高电压下分合闸产生的冲击过电压对变压器造成 损坏,国标规定感应耐压分和闸电压为不大于 1/3U2<U2=1.3Um/√3>
b,升压速度.与交流耐压试验要求相同.即耐压试验时应从低电压 开始,均匀、较快的升压,但必须保证能在仪表上准确读数.当 升至试验电压75%以后,则以每秒2%的速率升至100%试验电 压.
三、感应耐压试验的方法
❖ 系统内的变压器,一般都采用分级绝缘的形式,即中性点的绝 缘水平低于同电压等级绕组的绝缘水平.感应耐压时,分相加 压,利用非被试相支撑.
❖ 其向量图如下
❖
感应耐压向量图
由图可知,当A对地达到试验电压Us时,A对B、A地C相间 电压 也达到了Us,而中性点O对地电压达到1/3Us.
变压器感应耐压 讲义
一、试验的目的
❖ 常规绝缘试验如绕组直流泄露、电容介损测试、绝缘电阻测 试等试验由于试验电压相对较低,不能反应变压器真实绝缘状 况.
[精彩]变压器感应耐压测试仪技巧道理及应用
![[精彩]变压器感应耐压测试仪技巧道理及应用](https://img.taocdn.com/s3/m/bc782ad60408763231126edb6f1aff00bed570b6.png)
变压器感应耐压测试仪技术原理及应用摘要：文章简单介绍了变压器感应耐压测试仪的组成原理及特点，并对其应用范围和应用方法作了详细的说明，最后结合5W小型变压器的测试实例介绍功率判定变压器匝间短路的方法。
关键词：感应耐压纵绝缘功率判定作者：青岛艾诺仪器公司研发中心焦学增王志强变压器感应耐压测试仪检测原理相对于变压器的主绝缘即绕组与绕组之间以及绕组与铁芯之间的绝缘而言，变压器还有另外一项重要的绝缘性能指标――纵绝缘。
纵绝缘是指变压器绕组具有不同电位的不同点和不同部位之间的绝缘，主要包括绕组匝间、层间和段间的绝缘性能，而国家标准和国际电工委员会（IEC）标准中规定的“感应耐压试验”则是专门用于检验变压器纵绝缘性能的测试方法之一。
变压器的纵绝缘主要依赖于绕组内的绝缘介质——漆包线本身的绝缘漆、变压器油、绝缘纸、浸渍漆和绝缘胶等等（不同种类的变压器可能包含其中一种或多种绝缘介质）；纵绝缘电介质很难保证100%的纯净度，难免混含固体杂质、气泡或水份等，生产过程中也会受到不同程度的损伤；变压器工作时的最高场强集中在这些缺陷处，长期负载运作的温升又降低绝缘介质的击穿电压，造成局部放电，电介质通过外施交变电场吸收的功率即介质损耗会显著增加，导致电介质发热严重，介质电导增大，该部位的大电流也会产生热量，就会使电介质的温度继续升高，而温度的升高反过来又使电介质的电导增加。
如此长期恶性循环下去，最后导致电介质的热击穿和整个变压器的毁坏。
这一故障表现在变压器的特性上就是空载电流和空载功耗显著增加，并且绕组有灼热、飞弧、振动和啸叫等不良现象。
可见利用感应耐压试验检测出变压器是否含有纵绝缘缺陷是极其必要的。
感应耐压试验原理变压器刚出产时，没有经过恶劣环境长时间的考验，外施其额定电压和频率的电源作试验，绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿，这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别，故而难以发现这些隐患；而感应耐压试验给变压器施加２倍额定电压以上的电压，可在纵绝缘缺陷处建立更高更集中的场强，绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压；感应耐压试验给变压器施加频率在２倍的额定频率以上，较高的频率又可以大大降低固体电介质的击穿电压，使得绝缘缺陷更容易被击穿；感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿；故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。
