第4章 存储器
2.数据总线匹配和存储器接口
奇 存 储 体 （512KB） 偶 存 储 体 （512KB）
00001H 00003H 00005H · · ·
00000H 00002H 00004H · · ·
FFFFFHH
FFFFEHH
A19～A1
D15～D8
BHE
D7～D0
A0
图4.23 8086的存储体组织
字选择线
。
位 线
T1
C
D
图4.8
单管动态存储元
2. DRAM存储芯片实例（见图4.9）
4.2.3 存储器芯片的读/写时序
tCYC tRAS RAS
CAS
tCAS
地址
行地址 tRCS
列地址 tRCH
tCYC：读周期时间 tRAS：RAS脉冲宽度 tCAS：CAS脉冲宽度 tRCS：读命令建立时间 tRCH：读命令保持时间 tDOH：数据输出保持时间
4.1 存储器系统概述
4.1.0 存储器系统的Cache—主存层次结构
硬件管理
CPU
Cache
主存储器
图4.0 Cache—主存存储层次
4.1.1 存储器分类
1.按存储介质分类 （1）半导体存储器 （2）磁表面存储器 （3）光盘存储器 2.按存取方式分类 （1）随机存储器RAM （2）只读存储器ROM （3）顺序存储器SAM （4）相联存储器 3. 按在计算机中的作用分类 （1）主存储器 （2）外存储器 （3）高速度缓冲存储器（Cache） （4）控制存储器 4. 按信息的可保存性分类
R/W 32K×8
D7～D0
R/W D7 ～D0
图4.26
内存与CPU的连接框图
第四章-存储器04-高速缓冲存储器
Cache 000 001 010 011 100 101 110 111 000 001 010 011 100 101 110 111
调入
4.1、地址映象——直接映像
例2：设一个Cache中有8块，访问主存进行读操作的块地址依次为： 10110、11010、10110、11010、10000、00100、10010， 求每次访问时Cache的内容。
硬件完成功能： 访存地址 转成 Cache地址 辅助存储器
Cache 的全部功能都是 由硬件完成的， 对程序员来说是透明的。
4.1、地址映象
映象：其物理意义就是位置的对应关系，将主存地址变成Cache地址。
常见的映象方式主要有三种： 1）直接映象 2）全相联映象 3）组相联映象
CPU Cache 字 数据总线 字
2位 主存区号标记 00 主存块号 比较 3位 区内块号 100 Cache块号 未命中 访问内存 000 001 010 011 100 101 110 111 块内地址 块内地址
Cache
000 001 010 011 100 101 110 111
调入
块表 000 001 010 011 100 101 110 111
4、高速缓冲存储器（Cache）
考研试题精选：
假设：CPU执行某段程序时，共访问Cache 3800 次，访问主存200 次，已知Cache存取周期为50ns，主存存取周期为250ns。
求：Cache—主存系统的平均存取时间和效率。 解： 系统命中率 h = 3800 / 3800 + 200 = 0.95
Cache
000 001 010 011 100 101 110 111 调入
块表 000 10 001 010 11 011 100 101 110 10 111
Cache基础知识介绍ppt课件
31 Address Tag Entry Offset 0
11
• 组相联映射方式下cache的内部结构。
Entry
Way 0 Way 1 Way 2
Address Tag 0 Address Tag 1 Address Tag 2
Data Data Data
Way n-1 Way n
Address Tag n-1 Address Tag n
14
+ 提高cache的性能也就是要降低主存的平均
存取时间 主存平均存取时间=命中时间+未命中率*未 命中惩罚
+ 提高cache的性能有以下三种方法：减少命
中时间，减少未命中率，减少未命中惩罚。
15
影响命中率的硬件因素主要有以下四点： + Cache的容量。 + Cache与主存储器交换信息的单位量（cache line size）。 + Cache的组织方式 + Cache的替换算法

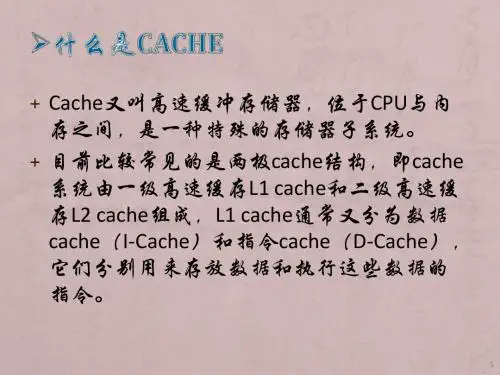

+ Cache又叫高速缓冲存储器，位于CPU与内
存之间，是一种特殊的存储器子系统。 + 目前比较常见的是两极cache结构，即cache 系统由一级高速缓存L1 cache和二级高速缓 存L2 cache组成，L1 cache通常又分为数据 cache（I-Cache）和指令cache（D-Cache）， 它们分别用来存放数据和执行这些数据的 指令。
9
10
+ 块:块是cache与主存的传输单位。 + 路（way）: 路是组相联映射方式的cache结构中的 +
+ +
+
基本存储单位，每一路存储一个块的数据。 组（entry）:组是组相联映射方式的cache对块进行 管理的单位。 区 （tag） :块的地址对应的主存储器中的区。 块内偏移地址（offset）: 用来标示块内一个字节的 地址。 组相联映射方式下主存储器的地址空间由，区，组 和块内偏移地址组成。
11
• 组相联映射方式下cache的内部结构。
Entry
Way 0 Way 1 Way 2
Address Tag 0 Address Tag 1 Address Tag 2
Data Data Data
Way n-1 Way n
Address Tag n-1 Address Tag n
14
+ 提高cache的性能也就是要降低主存的平均
存取时间 主存平均存取时间=命中时间+未命中率*未 命中惩罚
+ 提高cache的性能有以下三种方法：减少命
中时间，减少未命中率，减少未命中惩罚。
15
影响命中率的硬件因素主要有以下四点： + Cache的容量。 + Cache与主存储器交换信息的单位量（cache line size）。 + Cache的组织方式 + Cache的替换算法
+ Cache又叫高速缓冲存储器，位于CPU与内
存之间，是一种特殊的存储器子系统。 + 目前比较常见的是两极cache结构，即cache 系统由一级高速缓存L1 cache和二级高速缓 存L2 cache组成，L1 cache通常又分为数据 cache（I-Cache）和指令cache（D-Cache）， 它们分别用来存放数据和执行这些数据的 指令。
9
10
+ 块:块是cache与主存的传输单位。 + 路（way）: 路是组相联映射方式的cache结构中的 +
+ +
+
基本存储单位，每一路存储一个块的数据。 组（entry）:组是组相联映射方式的cache对块进行 管理的单位。 区 （tag） :块的地址对应的主存储器中的区。 块内偏移地址（offset）: 用来标示块内一个字节的 地址。 组相联映射方式下主存储器的地址空间由，区，组 和块内偏移地址组成。
cache结构与操作.ppt
e tc
tc
11
ta htc (1 h)tm h (1 h)r r (1 r)h
（4－4）
其中，r=tm/tc，表示访问主存慢于访问 Cache的倍率。r的取值一般是5-10 。
例【4-1】设CPU执行一般程序时，访问 Cache次数Nc=1500，访问主存次数Nm=90，又假 设访问Cache存取周期为50ns，访问主存存取周期 为300ns，试求h、r、ta以及e的值
存储器系统的层次关 系
2、Cache命中率
从微机系统来看，增加Cache的目 的，就是要在性能上使主存的平均访问 时间尽可能接近Cache的访问时间，即 保证在大多数情况下，CPU访问Cache， 而不是访问主存。
在 某 一 程 序 执 行 期 间 ， 设 Nc 表 示 CPU 访 问 Cache 的 总 次 数 ， Nm 表 示 CPU 访 问 主 存 的 总 次数，h为命中率，则
·优点：灵活，不易产生冲突； 缺点：比较电路难于实现，且效率低，速度慢
• 例：设访问存储器地址的块号序列为22、26、 22、26、16、4、16、18，采用全相联映射方 式时，Cache行分配情况
2．直接映射方式
某一主存块只能能映射到Cache的特定行
i = j mod m 其中： i：Cache的行号； j：主存的块号； m：Cache的总行数
解：
h Nc 1500 0.943
N cNm 1500 90
r tm 300 ns 6 tc 50ns
ta=htc+(1-h)tm=0.943×50ns+(1-0.943)×300ns=64.25ns
e tc 50ns 77.82% ta 64.25ns
4.6.2 Cache组织方式
Cache基础知识介绍ppt课件
+ CPU在访问内存时，首先判断所要访问的内容是否在 cache中，如果在，则称为命中（hit），此时CPU直接从 cache中调用该内容；否则称为未命中（miss）， CPU会 通过cache对主存中的相应内容进行操作。
5
Cache与主存之间可以采取的地址映射方式有 以下三种：
+ 全相联映射方式 + 直接相联映射方式 + 组组相联映射方式
9
10
+ 块:块是cache与主存的传输单位。 + 路（way）: 路是组相联映射方式的cache结构中的
基本存储单位，每一路存储一个块的数据。 + 组（entry）:组是组相联映射方式的cache对块进行
管理的单位。 + 区 （tag） :块的地址对应的主存储器中的区。 + 块内偏移地址（offset）: 用来标示块内一个字节的
存。 优点：速度较高。 缺点：可靠性较差，控制操作比较复杂。
20
+ 对于多个主设备的共享存储总线系统，如带有DMA 的系统，或者多处理器系统，由于其他的主设备也 可以改变主存的内容，而这种改变是cache无法得知 的，因此必须对cache的一致性问题进行处理。
CPU
Cache
X`
DMA
主存储器
X``
7
+ 直接相联方式 地址映射规则： 主存储器中一块只能映射到 cache的一个特定的块中。 (1) 主存与cache分成相同大小的数据块。 (2) 主存容量应是cache容量的整数倍，将主存 空间按cache的容量分成区，主存中每一区的 块数与cache的总块数相等。 (3) 主存中某区的一块存入cache时只能存入缓 存中块号相同的位置。 优点：地址映射方式简单，数据访问时，只需 检查区号是否相等即可，因而可以得到比较快 的访问速度，硬件设备简单。 缺点：替换操作频繁，命中率比较低。
5
Cache与主存之间可以采取的地址映射方式有 以下三种：
+ 全相联映射方式 + 直接相联映射方式 + 组组相联映射方式
9
10
+ 块:块是cache与主存的传输单位。 + 路（way）: 路是组相联映射方式的cache结构中的
基本存储单位，每一路存储一个块的数据。 + 组（entry）:组是组相联映射方式的cache对块进行
管理的单位。 + 区 （tag） :块的地址对应的主存储器中的区。 + 块内偏移地址（offset）: 用来标示块内一个字节的
存。 优点：速度较高。 缺点：可靠性较差，控制操作比较复杂。
20
+ 对于多个主设备的共享存储总线系统，如带有DMA 的系统，或者多处理器系统，由于其他的主设备也 可以改变主存的内容，而这种改变是cache无法得知 的，因此必须对cache的一致性问题进行处理。
CPU
Cache
X`
DMA
主存储器
X``
7
+ 直接相联方式 地址映射规则： 主存储器中一块只能映射到 cache的一个特定的块中。 (1) 主存与cache分成相同大小的数据块。 (2) 主存容量应是cache容量的整数倍，将主存 空间按cache的容量分成区，主存中每一区的 块数与cache的总块数相等。 (3) 主存中某区的一块存入cache时只能存入缓 存中块号相同的位置。 优点：地址映射方式简单，数据访问时，只需 检查区号是否相等即可，因而可以得到比较快 的访问速度，硬件设备简单。 缺点：替换操作频繁，命中率比较低。
高速缓冲存储器(Cache)
数字电子技术
高速缓冲存储器 （Cache）
1.1 Cache的结构和工作 原理
如图6-18所示为Cache的结构和工作原理图。
图6-1Cache存储体：存放由主存调入的指令与数据块。 （2）地址转换部件：建立目录表以实现主存地址到缓存地址 的转换。 （3）替换部件：在缓存已满时按一定策略进行数据块替换， 并修改地址转换部件。
图6-21 例6.2.3的地址格式、目录表格式
2．直接相联方式
地址映象规则：主存储器中一块只能映象到Cache的一个特定的块中。
（1）主存与缓存分成相同大小的数据块。 （2）主存容量应是缓存容量的整数倍，将主存空间按缓存的容量 分成区，主存中每一区的块数与缓存的总块数相等。 （3）主存中某区的一块存入缓存时只能存入缓存中块号相同的位 置。
数字电子技术
图6-19 Cache的全相联映像方式
如图6-20所示为全相联地址转换图。
图6-20 全相联地址转换图
例1.1 某处理器的主存容量为1 MB，Cache的容量为32 KB，每块 的大小为16个字，试画出主、缓存的地址格式、目录表格式，并 计算每块的容量。
解： 如图6-21所示画划出主、缓存的地址格式、目录表格式。
3．组相联方式
组相联的映象规则主要包括以下几点。
（1）主存和Cache按同样大小划分成块。 （2）主存和Cache按同样大小划分成组。 （3）主存容量是缓存容量的整数倍，将主存空间按缓冲区的大 小分成区，主存中每一区的组数与缓存的组数相同。 （4）当主存的数据调入缓存时，主存与缓存的组号应相等，也 就是各区中的某一块只能存入缓存的同组号的空间内，但组内 各块地址之间则可以任意存放，即从主存的组到Cache的组之间 采用直接映象方式；在两个对应的组内部采用全相联映象方式。
高速缓冲存储器 （Cache）
1.1 Cache的结构和工作 原理
如图6-18所示为Cache的结构和工作原理图。
图6-1Cache存储体：存放由主存调入的指令与数据块。 （2）地址转换部件：建立目录表以实现主存地址到缓存地址 的转换。 （3）替换部件：在缓存已满时按一定策略进行数据块替换， 并修改地址转换部件。
图6-21 例6.2.3的地址格式、目录表格式
2．直接相联方式
地址映象规则：主存储器中一块只能映象到Cache的一个特定的块中。
（1）主存与缓存分成相同大小的数据块。 （2）主存容量应是缓存容量的整数倍，将主存空间按缓存的容量 分成区，主存中每一区的块数与缓存的总块数相等。 （3）主存中某区的一块存入缓存时只能存入缓存中块号相同的位 置。
数字电子技术
图6-19 Cache的全相联映像方式
如图6-20所示为全相联地址转换图。
图6-20 全相联地址转换图
例1.1 某处理器的主存容量为1 MB，Cache的容量为32 KB，每块 的大小为16个字，试画出主、缓存的地址格式、目录表格式，并 计算每块的容量。
解： 如图6-21所示画划出主、缓存的地址格式、目录表格式。
3．组相联方式
组相联的映象规则主要包括以下几点。
（1）主存和Cache按同样大小划分成块。 （2）主存和Cache按同样大小划分成组。 （3）主存容量是缓存容量的整数倍，将主存空间按缓冲区的大 小分成区，主存中每一区的组数与缓存的组数相同。 （4）当主存的数据调入缓存时，主存与缓存的组号应相等，也 就是各区中的某一块只能存入缓存的同组号的空间内，但组内 各块地址之间则可以任意存放，即从主存的组到Cache的组之间 采用直接映象方式；在两个对应的组内部采用全相联映象方式。
《高速缓冲存储器》PPT课件
2021/3/8
20
不命中时处理方式 等待主存储器 任务切换
2021/3/8
3
来自处理机
主存地址
块号
块内地址
不命中
已 装 不 进
还 命中
可 装 入
主存-Cache 地址映象变换机构
Cache 替换 策略
访主存 装入Cache
块号
块内地址
Cache 地址
访主存 替换Cache
高速缓冲存储器Cache
Cache 单字宽
多字宽
地址变换的硬件容易实现；
地址变换的速度要快；
主存空间利用率要高；
发生块冲突的概率要小
2021/3/8
7
四种方式
全相联映象与变换
直接映象与变换
组相联映像与变换
段相联映象
2021/3/8
8
全相联映象与变换
定义及规则
映象规则：主存中的任意一块都可以映象到 Cache中的任意一块。
如果Cache的块数为Cb，主存的块数为Mb， 映象关系共有：Cb×Mb种。
11
主存地址 相联比较
块号B
块号b 命中
块内地址
块内地址w Cache地址
B
b
主存块号B Cache块号b 有效位 目录表（由相联存储器组成，共Cb个字）
2021/3/8
12
直接映象与变换
定义及规则
映象规则：主存中一块只能映象到Cache的一个特 定的块中。
计算公式： b＝B mod Cb，其中：
比较结果不相等, 有效位为0, 表示Cache中的这一块 是空的
比较结果不相等, 有效位为1, 表示原来在Cache中的 这一块是有用的
存储层次--CACHE基本知识PPT48页
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
