电压和电阻复习
2023年九年级中考物理一轮系统复习：电压和电阻-答案
2023年九年级中考物理一轮系统复习：电压和电阻-答案一、选择题（本大题共10道小题）1. 【答案】B.2. 【答案】D3. 【答案】解:A、电流表并联到了电阻R2两端,R2被短路,此时电压表测量的是一段导线两端的电压,故A 错误;B、电流表并联到了电阻R2两端,电压表与电阻R2串联,电流表和电压表的接法错误,故B错误;C、电压表并联到了电阻R1两端,测量的是R1两端的电压,故C错误;D、该电路为串联电路,电压表并联到了电阻R2两端,测量的是R2两端的电压,电流表串联在电路中,故D正确。
故选:D。
4. 【答案】故选C。
5. 【答案】解:在闭合开关且不拆开导线的情况下,将M接电源“+”极,N依次试触E、F、G 接线柱,发现电压表示数前两次为零,第三次接近3V,且故障只有一个。
N接G时电压表有示数,即断路在电压表并联的两点之间;N接E、F时,电压表无示数,说明断路在电压表并联的F 点之外,所以可以判定断路在F点和G之间的电路上,则开关断路。
故选:B。
6. 【答案】解:AB、如图可知,在S1、S2都闭合后,两灯泡并联,并联电路各并联支路两端电压相等,故有U＝U1＝U2,各支路电流I1＝,,因为电阻R1、R2未知,所以I1、I2的关系也不能确定,故AB错误;CD、因为在S1、S2都闭合后,两灯泡并联,并联电路各并联支路两端电压相等,所以有U＝U1＝U2,故C正确,D错误。
故选:C。
7. 【答案】为检验“导体电阻跟导体长度有关”的猜想,需要控制材料和横截面积相同,改变长度,分析电阻阻值的变化,应选②③;为检验“导体电阻跟导体横截面积有关”的猜想,需要控制材料和长度相同,改变导体横截面积,分析电阻阻值的变化,应选①②;为检验“导体电阻跟导体材料有关”的猜想,需要控制长度和横截面积相同,改变导体材料,分析电阻阻值的变化,应选②④;所以A、B、C错误,D正确;故选:D。
8. 【答案】解:A、选用a和b进行实验,a和b长度相同,横截面积相同,而材料不同,所以可以探究导体电阻跟导体材料的关系,故A正确;B、选用c和d进行实验,c和d长度相同,材料相同,而横截面积不同,所以可以探究导体电阻跟导体横截面积的关系,故B错误;C、选用a和c进行实验,a和c材料相同,横截面积相同,而长度不同,所以可以探究导体电阻跟长度的关系,故C错误;D、选用b和d进行实验,b和d长度不同,横截面积不同,材料不同,有三个变量,所以不可以探究导体电阻跟导体材料的关系,故D错误。

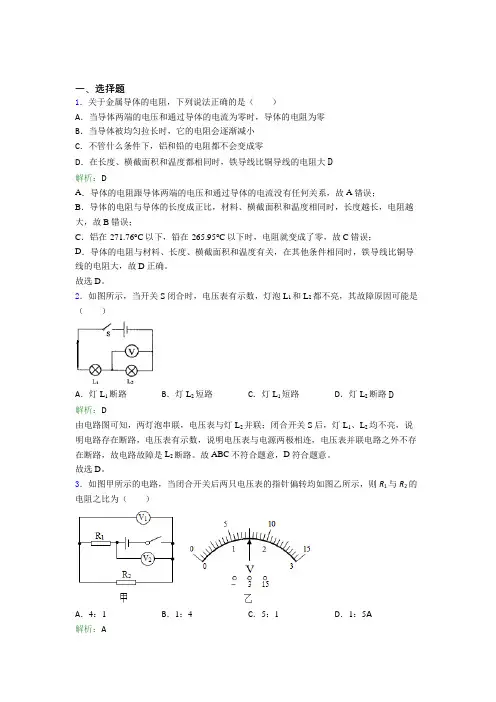

【单元练】(必考题)初中九年级物理第十六章【电压和电阻】经典复习题
一、选择题1．关于金属导体的电阻，下列说法正确的是（）A．当导体两端的电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长时，它的电阻会逐渐减小C．不管什么条件下，铝和铅的电阻都不会变成零D．在长度、横截面积和温度都相同时，铁导线比铜导线的电阻大D解析：DA．导体的电阻跟导体两端的电压和通过导体的电流没有任何关系，故A错误；B．导体的电阻与导体的长度成正比，材料、横截面积和温度相同时，长度越长，电阻越大，故B错误；C．铝在-271.76°C以下，铅在-265.95°C以下时，电阻就变成了零，故C错误；D．导体的电阻与材料、长度、横截面积和温度有关，在其他条件相同时，铁导线比铜导线的电阻大，故D正确。
故选D。
2．如图所示，当开关S闭合时，电压表有示数，灯泡L1和 L2都不亮，其故障原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L2断路D解析：D由电路图可知，两灯泡串联，电压表与灯L2并联；闭合开关S后，灯L1、L2均不亮，说明电路存在断路，电压表有示数，说明电压表与电源两极相连，电压表并联电路之外不存在断路，故电路故障是L2断路。
故ABC不符合题意，D符合题意。
故选D。
3．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（）A．4：1B．1：4C．5：1D．1：5A解析：A由电路图可知，电路为R1与R2串联电路，电压表V1测R2两端电压，电压表V2测电源电压，则可知电压表V1为小量程，读数为1.5V，电压表V2为大量程，读数为7.5V，则可得R1两端电压为U1=U-U2=7.5V-1.5V=6V由串联电压之比等于电阻之比可得R1:R2=U1:U2=6V:1.5V=4:1故选A。
4．下列数据中最符合实际情况的是（）A．家用电风扇的额定功率约为80WB．正常工作的家用电冰箱的电流约为5AC．对人体的安全电压是220VD．人体的电阻约为10ΩA解析：AA．家用电风扇的额定功率约为80W，故A符合实际，符合题意；B．正常工作的家用电冰箱的电流约为1A，故B不符合实际，不符合题意；C．对人体的安全电压是不高于36V，故C不符合实际，不符合题意；D．人体的电阻约为2kΩ，故D不符合实际，不符合题意。
初中物理中考专题电压和电阻复习
电压和电阻复习【考纲要求】1、掌握电压表的使用方法，能识别电压表测的是哪段电路两端的电压；2、能熟练运用串并联电路中的电压规律解题；3、会用控制变量法探究影响电阻大小的几个因素，掌握滑动变阻器的使用方法及在电路中的作用。
【知识网络】【考点梳理】考点一、电压1．概念：电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中有持续的电流。
电压使电路中形成电流，而电源是提供电压的装置。
2．电压的国际单位：伏特，用“V”表示。
其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“V”。
换算：不同的电源在电路两端产生的电压不同。
一节干电池的电压是1.5V；家庭电路的电压是220V；对人体安全的电压是不高于36V。
3．电压表（伏特表）：测量电压的仪表。
电路符号：比较使用电压表和电流表的异同：因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影响很小，原被测电路两端的电压不至于有明显改变。
如果把电压表串联在被测电路中，由于电压表对电流的阻碍很大，会使原来的电路无法正常工作。
4．串、并联电路中电压的特点：（1）串联电路两端的总电压等于各串联导体两端电压之和，即U总=U I+U2+……+U n。
（2）串联电池组（同一型号电池）的电压等于各节电池电压之和，如四个干电池串联：电池组电压。
（3）并联电路中各支路两端电压都相等，且等于并联电路两端总电压，即：U总=U I=U2=……=U n。
（4）并联电池组的电压跟每节电池的电压相等。
考点二、电阻1、定义：导体对电流的阻碍作用叫电阻，用字母R来表示，在电路中的符号是。
2、单位：在国际单位制中，电阻的单位是欧姆，常用的单位还有千欧(kΩ)、兆欧(MΩ)。
3、决定电阻大小的因素导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积还受到温度的影响。
材料、长度都相同时，横截面积越大电阻越小；多数导体的电阻随温度的升高而增大（例如灯丝），少数物体的电阻随温度的升高而减小(例如玻璃)。
第十六章电压电阻单元复习课件
易错点二：电阻的单位换算问题
总结词
电阻的单位换算是电路分析中的基本技 能，容易出错。
VS
详细描述
电阻的单位是欧姆（Ω），但在实际应用 中，经常需要用到千欧（kΩ）和兆欧（ MΩ）等单位。在进行电阻的测量和计算 时，需要注意单位的换算，避免出现误差 。此外，不同材料的电阻率也不同，需要 根据实际情况进行选择和计算。
实验三：欧姆定律的验证
总结词
理解欧姆定律的原理及表达 式
详细描述
掌握欧姆定律的原理及表达 式，理解其物理意义及适用
范围。
总结词
掌握欧姆定律的验证方法
详细描述
了解欧姆定律的验证方法，包括实验电路 的设计、测量与计算等，掌握实验过程中 需要注意的事项。
总结词
理解线性元件与非线性元件的概念及特性
详细描述
习题二：电阻的测量与误差分析
总结词
掌握电阻的测量方法，理解误差来源及减小误差的措施。
详细描述
电阻是导体对电流的阻碍作用，其大小可以通过伏安法、惠斯通电桥法等多种方法测量 。在测量过程中，由于受到测量仪器、环境条件以及人为因素的影响，测量结果往往存 在误差。误差分析是评估测量结果可靠性的重要手段，通过误差分析可以找出误差来源
感谢您的观看
THANKS
并采取相应措施减小误差。
习题三：欧姆定律的实际应用案例
要点一
总结词
要点二
详细描述
了解欧姆定律在日常生活和工业生产中的应用。
欧姆定律是电路分析的基本定律之一，广泛应用于日常生 活和工业生产中。例如，在家庭用电中，欧姆定律用于计 算电器设备的功率和电流；在工业生产中，欧姆定律用于 设计电路、控制设备运行状态等。通过了解欧姆定律的实 际应用案例，可以加深对欧姆定
(完整版)九年级物理第16章电压、电阻复习知识点
第16章 《电压和电阻》 知识点第1节 电压1．电压的作用和符号(1) 电压是形成电流的原因。
(电压使电路中自由电荷发生定向移动形成电流)电源的作用就是给用电器提供电压。
(电池的正极的聚集正电荷，负极聚集负电荷)(2) 电压符号：“U ”2．电路中获得持续电流的条件：(缺一不可)⎧⎨⎩电路中有电源电路两端有电压；电路是连通的闭合（即）（即）回路。
表达：“”“”⎧⎨⎩在表达电压时，要说某用电器两端的电压；在表达电流时，要说通过某用电器的电流。
(通过观察水流、水压的模拟实验帮助我们理解电流、电压的概念，这种方法是“类比法”)3．电压的国际单位：V (“伏特”，简称“伏”)电压的常用单位还有：k V (千伏) ；mV (毫伏) 换算关系：33110001010.00110kV V V mV V V⎧⎪⎨⎪⎩＝＝＝＝45．电压的测量 (1) 测量电压：电压表(也叫伏特表) 电压表有0～3V 和0～15V 两个量程，读数时，要看清选择的量程，才能准确读数。
认清各量程的分度值。
甲电压表读数为：2.5V 乙电压表读数为：12V(2) 电压表的使用规则① 电压表要并联在被测电路两端；② 电流从电压表的“正接线柱”流入，“负接线柱”流出，否则指针会反偏；家庭电压220 V 一节干电池的电压1.5 V 一节蓄电池的电压2 V 安全电压不高于36 VV(“＋”入“－”出：标有“－”号的接线柱靠近电池的负极；另一个接线柱靠近电池的正极) ③ 被测电压不能超过电压表的最大量程；(被测电压超过电压表的最大量程时，测不出电压值，且会烧坏电压表)01531530315V V V V V V ⎧⎪⎪⎨⎪⎪⎩:测量时，先选～量程，用开关试触，若被测电压在间可测量；量程的选择：若被测电压小于则换用～的量程；若被测电压大于则换用更大量程的电压表。
(备注：电压表可以直接连在电源两端，此时电压表测得是电源电压；)7．利用电流表、电压表判断电路故障① 电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表， 则故障原因可能是：电压表损坏；或 电压表接触不良；或 与电压表并联的用电器短路。
人教物理九年级全册第十六章《电压电阻》复习
练一练
下列三个电压表的读数各是多少？
2V
12.5 V
1V
5.串联电路电压的规律
串联电路总电压等于各部分两端电压之和。
_L_1短__路__ 或 _L_2断__路__ ． （3）小明用上面的方法能否测出L2两端的电压？ _不__能___ ，
为什么？ ____电__压表指针反偏 ．
二、电阻
物理量符号：R
(一) 电阻的整体概述回顾
理解"电阻是导体本身的一种性质"是掌握电阻的关键导体对电流有阻碍作用. 在相同的电压作用下,通过不同导体的电流大小不同,表示不同导体对电流的阻碍作 用不同. 电阻就是为了描述导体对电流阻碍作用大小而 引入的物理量.导体对电流的阻碍作 用大,我们说它的电阻大,导体对电流的阻碍作用小,我们说它的电阻小.导体对电流 的阻碍作用总是存在的,因此,导体的电阻总是存在的,不会因为导体两端没有加电压, 或者没有通电流,它就没有电阻.只是在没加电压或没通电流时,导体没有起到阻碍电 流的作用而已. 因此,一个导体,无论它是否加电压和通电流,也无论给它加多大电压和通多大的电 流,它的电阻都不会改变.也就是说电阻是导体本身的一种性质.
2．电压的单位汇总：
国际单位：伏特（volt） ，简称伏（ V ） 常用单位：千伏（kV）；毫伏（mV） 换算关系： 1 kV =1 000 V= 103 V 1 mV =0.001 V= 10-3 V
3.电压常数
我国家庭电路电压 （ 220V ） 一节干电池的电压 （ 1.5V ） 人体的安全电压 （不高于36V）
电压 电阻总复习
电压电阻总复习复习目标1.掌握以下考点：（1）电阻的特点、单位、影响因素和分类；（2）滑动变阻器的结构、工作原理、作用使用法；（3）电压的作用、单位和测量方法；（4）电压表的使用方法，包括选取、连接和读数；（5）串、并联电路的电流、电压和电阻规律以及电表示数的动态变化；（6）实际电路的设计和应用；2.复习重点：（1）影响导体电阻大小的因素；（2）串、并联电路的电流、电压和电阻规律；（3）欧姆定律公式的理解和应用；（4）实际电路的设计和应用。
3.复习难点：（1）电路故障分析；（2）电压表和电流表示数的动态变化问题；（3）欧姆定律公式的灵活应用；（4）实际电路的设计和应用。
4.备考策略：本专题内容是中考物理的重中之重，也是失分率较高的部分，显然，学好本章，仅仅熟悉教材是远远不够的。
笔者认为，首先要熟悉教材，充分理解相关电学原理，打好基础；其次，做适量题目，最好是综合性较强的试题，不求多，保证质量，把每道题中涉及到的相关物理规律弄清楚，特别是它们之间的牵连关系。
这章总共有哪几节？2、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面一些实验探究活动，其中他不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系4、下图1中是四个接线柱的滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片向右移动，接入电路的电阻值______。
若此变阻器铭牌标有“20Ω1A”字样，表示这个变阻器电阻变化范围________，允许通过的最大电流是___A。
滑片P移至中点时接入的阻值R= 欧姆。
将这个变阻器接入如下图2 所示的电路中，滑片P向左移动时，电路中的电流________。
7、下列电路中，既能调节灯泡亮度，又能将灯泡调灭的是（）（2011年中考·山东烟台卷）如图所示的电路中，闭合开关S，滑动变阻器的滑片向右滑动的过程中，下列说法正确的是（）A.电流表的示数变小，电压表的示数变小B. 电流表的示数变小，电压表的示数变大C. 电流表的示数不变，电压表的示数变小D. 电流表的示数变大，电压表的示数变大2011年中考·广东河源卷）火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。
电压与电阻复习
电压电阻考纲要求1.知道电源在电路中的作用；学会电压表的接法、量程的选择及读数；通过实验，探究并了解串、并联电路的电压特点。
2．实验探究影响电阻大小的因素，理解影响电阻大小的因素；知道滑动变阻器的构造、作用和原理，会使用滑动变阻器。
备考指津本课时是电学的基础，考查的重点是电压表的读数、量程的选择及使用方法；实验探究串、并联电路电压的特点；串、并联电路电压特点在电路中的应用；实验探究影响电阻大小的因素；滑动变阻器的原理、作用及使用方法。
预计在今后中考中，电压表的使用，串、并联电路电压的特点，影响电阻大小的因素，滑动变阻器的使用等知识的应用，将是考查的热点。
考点梳理考点1 电压(1)电压与电压表：(3)电压表的使用规则①测量哪一部分电路两端的电压，必须把电压表和这部分电路两端并联。
②连接电压表的接线柱时，必须让电流从“＋”接线柱流入，从“－”接线柱流出。
③电压表的量程是电压表允许测量的电压的最大值，如果超过了量程，会使指针偏转到右侧没有刻度的位置，导致电压表损坏。
(4)电压表与电流表比较(5)串、并联电路电压、电流规律考点2 电阻(1)电阻：导体对电流的阻碍作用叫电阻。
电阻是的一种性质，不同导体的电阻一般不同，电阻越大，表示对电流的阻碍作用越大。
导体电阻的大小与电压、电流，即使导体两端电压为零，导体中没有电流通过时，导体的电阻依然存在。
(2)影响电阻大小的因素导体的电阻大小决定于导体的、、，还与有关系。
(3)滑动变阻器①构造：构造如图甲所示，图乙是滑动变阻器的示意图，丙是它在电路中的符号。
②原理：滑动变阻器是通过改变的。
通常选用电阻率较大的合金线绕在瓷筒上制成。
③作用：通过改变，同时对电路起作用。
例题讲解【例题】如图所示的电路，闭合开关S后，两灯都不亮。
用电压表检测得到的结果是：U AB＝U BC＝U DE＝U EF＝0，若故障只有一处，则可能的原因是( )。
A．电路A、B间短路B．电路B、C间断路C．电路D、E间短路或断路 D．电路E、F间断路真题回顾1. (2012·北京中考)如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是( )。
电压和电阻复习教案
电压和电阻复习教案一、教学目标1. 回顾电压和电阻的概念、单位、测量方法及其在电路中的作用。
2. 掌握电压、电阻与电流之间的关系，了解欧姆定律的应用。
3. 能够分析并解决实际电路中的电压和电阻问题。
二、教学内容1. 电压的概念、单位、测量方法及其在电路中的作用。
2. 电阻的概念、单位、测量方法及其在电路中的作用。
3. 电压与电阻的关系，欧姆定律的内容及其应用。
4. 实际电路中的电压和电阻问题分析。
三、教学重点与难点1. 重点：电压、电阻的概念、单位、测量方法及其在电路中的作用；欧姆定律的应用。
2. 难点：实际电路中的电压和电阻问题分析。
四、教学方法1. 采用问题驱动的教学方法，引导学生回顾电压和电阻的知识。
2. 通过实例分析，让学生理解电压、电阻与电流之间的关系。
3. 利用小组讨论，培养学生合作解决问题的能力。
五、教学准备1. 教学课件：电压和电阻的概念、单位、测量方法及其在电路中的作用；欧姆定律的应用。
2. 实例材料：实际电路图及相关数据。
3. 小组讨论工具：白板、记号笔。
教案剩余部分（六至十章）待您提供具体要求后，我将为您编写。
六、教学过程1. 导入：通过一个简单的电路实例，引导学生回顾电压和电阻的概念。
2. 新课：讲解电压和电阻的定义、单位、测量方法，并通过示例解释其在电路中的作用。
3. 互动：学生分组讨论电压和电阻的关系，教师巡回指导。
4. 欧姆定律：介绍欧姆定律的内容，讲解电压、电阻和电流之间的关系。
5. 应用：分析实际电路中的电压和电阻问题，引导学生运用欧姆定律解决问题。
七、课堂练习1. 请列出电压、电阻的单位及换算关系。
2. 一个电路中，电压为10V，电流为2A，求电阻值。
3. 请绘制一个简单的电路图，并标出电压、电流和电阻的关系。
八、课后作业2. 复习欧姆定律，掌握其应用方法。
3. 分析一道实际电路中的电压和电阻问题，并写出解题过程。
九、教学评价1. 课堂表现：观察学生在讨论、回答问题时的表现，了解其对电压和电阻知识的理解程度。
初三物理第16章电压和电阻复习课件
(2)电压表的正确使用 调零 ①使用前要先_______； ＋ ②电压表要_____在被测电路两端，应使电流从“___”接线 并联 柱流入，从“___”接线柱流出； － 量程 ③被测电流不要超过电压表的________．
二、串、并联电路中电压的规律
1．串联电路电压的规律：总电压等于各部分电路的电压 之和 ______．表达式：U＝U1＋U2＋…＋Un. 2．并联电路电压的规律：并联电路中各支路两端的电压
考点4
滑动变阻器
【例4】小宇在实验室用图7－4 所示的电路做电学实验， 请你帮助他完成以下的判断：
图7－4
(1)当滑动变阻器的B、C 两个接线柱接入电路中，滑片P
向 A 端移动时，灯 L 亮度将________(选填“变暗”、“不变”
或“变亮”)． (2)当滑动变阻器的 A、D 两个接线柱接入电路中，要使灯 L 变暗，滑片 P 应向______(选填“A”或“B”)端移动．
相等 _______．表达式 U＝U1＝U2＝…＝Un.
电池串联组成的电池组，总电压等于各电池电压之和．
三、电阻 阻碍 1．概念：表示导体对电流的_______作用的大小．
R 2．符号：_______.
3．单位 欧姆 欧 (1)国际单位：_______，简称____，符号为____. Ω (2)常用单位：千欧(kΩ)、兆欧(MΩ)． (3)换算关系：1 kΩ＝1 000 Ω
电压表 电流表 表是_______，乙表是________．
图B15
考点2
串联和并联电路中的电压规律
【例2】在图 7－3 甲所示电路中，当闭合开关后，两个电 压表指针偏转均为图乙所示，则电阻 R1 和 R2 两端的电压分别 为( )
电压和电阻复习教案
电压和电阻复习教案一、教学目标：1. 回顾电压和电阻的概念、单位和测量方法。
2. 加深理解电压、电流和电阻之间的关系。
3. 提高学生运用电压和电阻知识解决实际问题的能力。
二、教学内容：1. 电压的概念、单位和测量方法。
2. 电阻的概念、单位和测量方法。
3. 电压、电流和电阻之间的关系。
4. 电压和电阻在实际应用中的例子。
三、教学重点与难点：1. 电压和电阻的概念、单位和测量方法。
2. 电压、电流和电阻之间的关系。
四、教学方法：1. 采用问题驱动法，引导学生回顾电压和电阻的知识。
2. 利用实例分析，让学生理解电压、电流和电阻之间的关系。
3. 进行小组讨论，培养学生合作解决问题的能力。
五、教学过程：1. 导入：复习电压和电阻的概念，引导学生思考电压和电阻在实际生活中的应用。
2. 新课：讲解电压、电流和电阻之间的关系，引导学生通过实例理解这一关系。
3. 练习：让学生通过练习题巩固电压和电阻的知识。
4. 小组讨论：让学生分组讨论如何运用电压和电阻的知识解决实际问题。
5. 总结：对本节课的内容进行总结，强调电压和电阻在实际生活中的重要性。
6. 作业：布置相关练习题，让学生巩固所学知识。
六、教学评估：1. 课堂问答：通过提问方式检查学生对电压和电阻概念的理解程度。
2. 练习题：设计一些有关电压和电阻的练习题，评估学生对知识的掌握情况。
3. 小组讨论：观察学生在小组讨论中的表现，评估他们合作解决问题的能力。
七、教学资源：1. 教学PPT：展示电压和电阻的概念、单位和测量方法。
2. 实例资料：提供一些与电压和电阻相关的实际例子。
3. 练习题库：准备一些有关电压和电阻的练习题。
八、教学进度安排：1. 第1-2课时：回顾电压的概念、单位和测量方法。
2. 第3-4课时：讲解电阻的概念、单位和测量方法。
3. 第5-6课时：讲解电压、电流和电阻之间的关系。
4. 第7-8课时：通过实例分析，让学生理解电压、电流和电阻之间的关系。
【物理】电压电阻物理期末复习
【物理】电压电阻物理期末复习一、电压电阻选择题1．下列可以用超导材料制成的是（）A. 电炉丝B. 电动机的线圈C. 日光灯灯丝D. 电热水器发热体【答案】B【解析】【解答】超导材料在一定条件下电阻为零，所以利用电流的热效应来工作的用电器不能使用超导材料 . 选项A、C、D均不符合题意 . B是利用电流的磁效应，将电能转化为机械能，B符合题意 .故答案为： B .【分析】利用电流的热效应来工作的用电器不能使用超导材料 .2．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A. 电压表V的示数不变，R1断路B. 电压表V的示数不变，R1短路C. 电流表A1的示数不变，R2断路D. 电流表A2的示数不变，R2短路【答案】 C【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意；B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2， B不符合题意；C、电阻R2断路，R1正常，闭合开关S后，电压表示数不变，电流表A1无示数、不变，电流表A2示数变大，C符合题意；D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．故答案为：C．【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析电路的故障的位置.3．如图所示电阻箱的示数为（）A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C．【解析】【解答】解：电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω故选C．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．4．相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（）A. 长度较长的导体，其横截面积一定小B. 长度较长的导体，其横截面积一定大C. 长度较长的导体，其横截面积可能小D. 两导体的长度、横截面积一定相同【答案】 B【解析】【解答】ACB．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC不正确，B符合题意；D. 导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D不正确；故答案为： B.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）5．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，即电流表的示数变小，∵U=IR，∴灯泡两端的电压变小，即V1的示数变小，∵串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大，∵P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选A．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．6．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。
人教版物理九年级第十六章16章电压、电阻复习
小明在“探究串联电路中电压规律”的实验中，按照 如图所示的电路图，分别测出AB间的电压是2.5V，BC 间的电压是3.5V，AC间的电压是6V，由此他得出了 “串联后的总电压等于各用电器电压之和”的结论。 他这种分析、归纳得出结论的方法科学吗？为什么？
答：不科学。小明的结论是建 立在一组实验数据的基础上， 具有偶然性，应该进行多次测 量，使结论具有普遍性，更科 学。
3、作用： 可改变电路中的电流大小
例、在下图中，当滑片P由A向B滑动时，电流 表的示数将变 小 ，灯泡的亮度将变 暗 ,电源 电压将—不—变
例、下图所示为观察滑动变阻器作用的实验器材， 用笔画线作导线，将所有器件串联 起来，要求:滑 动变阻器滑动片向左滑动，电流表示数变大，灯泡 变亮。
1、A、B、C、D中所示的为滑线变阻器的结构和连入 电路情况示意图，当滑片向右滑动时，连入电路的电 阻变小A 的为（ ）
1 kV = 103 V 1 mV = 10-3 V
3、常见电压值：一节干电池: 安全的电压： 家庭电路的：
1.5V 不高于36V
220V
4、电路中有持续电流的条件： （1）电路中必须有电源 （2）电路是通
二、电压的测量——电压表
1、量 程：0-3V；0-15V 分度值：0.1V；0.5V
2、电压表的使用方法：
在图甲的电路中，当闭合开关S后，电路正常工
作。两只电压表指针位置均为图乙所示，则电阻
R1、R2两端电压分别是: （ A ） A.4.8 V 1.2 V; B.6 V 1.2 V;
C.1.2 V 6 V;
D.1.2 V 4.8 V.
电压是形成电流的原因 作用 电源是提供电压的装置
单位 伏（V) 千伏(KV) 毫伏（mV）
初中物理专题复习23电压与电阻(解析版)
专题23 电压与电阻【考点预览】考点1 电压考点2 串、并联电路的电压规律考点3 电阻考点4 滑动变阻器考点1 电压【经典真题】如图所示的电路图中，能用电压表正确测出灯L l两端电压的是（）A．B．C．D．【答案】B【详解】A．电压表并联在L1和L2两个灯泡的两端，测量两个灯泡两端的总电压，故A不符合题意；B．电压表并联在L1两端，因此其测量L1两端的电压，故B符合题意；C．电压表并联在L2两端，因此其测量L2两端的电压，故C不符合题意；D．电压表并联在L1两端，但是电压表的正负接线柱接反了，故D不符合题意。
故选B。
【常用结论】（1）电压是产生电流的原因，电源是提供电压的装置；（2）生活中常见的电压值：1节干电池的电压1.5V；家庭照明电压为220V；⑷人体安全电压是：不高于36V；（3）电压表相对于断路，可以直接测电源电压【易错点】电压表并联内部如果有电源和用电器，此时，电压表测外部用电器的电压【经典变式练】1.关于电压，下列说法错误的是（）A.有电压，就一定有电流B.日常生产中有时还用到380V的电压B 接口输出的电压约为5VD.人体的安全电压应不高于36V【答案】A【详解】A. 产生持续电流的条件：一是有电压；二是电路是通路。
故A错误，符合题意；B．根据日常生活中各种常见电压的数值知道，生活用电电压为220V，日常生产中大型电动机等所在的动力电路的电压是380V，故B正确，不符合题意；C．USB接口输出电压为5V左右，故C正确，不符合题意；D．经验证明人体的安全电压不高于36V，故D正确，不符合题意。
故选A。
2.在图所示电路中，开关闭合后，会出现的后果是（）A.电流表会烧坏，但灯泡可以发光B．电压表会烧坏，灯泡也不能发光C．电流表会烧坏，但它烧坏前电压表无示数D．去掉电流表，电压表有示数，灯泡能发光【答案】C【详解】电流表相对于导线，电阻很小；电压表相对于断路，电阻非常大。
如图，电流表直接接在电源两端，形成电源短路。
【单元练】《易错题》初中九年级物理第十六章【电压和电阻】知识点复习(培优练)
一、选择题1．关于金属导体的电阻，下列说法正确的是（）A．当导体两端的电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长时，它的电阻会逐渐减小C．不管什么条件下，铝和铅的电阻都不会变成零D．在长度、横截面积和温度都相同时，铁导线比铜导线的电阻大D解析：DA．导体的电阻跟导体两端的电压和通过导体的电流没有任何关系，故A错误；B．导体的电阻与导体的长度成正比，材料、横截面积和温度相同时，长度越长，电阻越大，故B错误；C．铝在-271.76°C以下，铅在-265.95°C以下时，电阻就变成了零，故C错误；D．导体的电阻与材料、长度、横截面积和温度有关，在其他条件相同时，铁导线比铜导线的电阻大，故D正确。
故选D。
2．小华用如图所示的电路研究串联电路特点，电源电压保持不变。
闭合开关S，两电表中只有一个电表有示数，将L1和L2交换位置，再闭合开关，两电表均有示数。
已知电路中除了L1、L2外，其它电路元件均完好。
下列说法正确的是（）A．可以确定，只有L1短路B．可以确定，只有L1断路C．可以确定，L1短路且L2断路D．可以确定，L1断路且L2短路A解析：A由电路可知两灯串联，电压表测L1两端电压。
若电路中L1或者L2断路，两者交换位置后，电路中依然无电流，即电流表始终没有示数，所以两灯均不可能断路；若L1短路，则电流表有示数，电压表被短路无示数，交换两灯位置后电流表和电压表均有示数。
故BCD 错误，A正确。
故选A。
3．已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。
则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：4 U1：U2=1：1B．I1：I2=3： 4 U1：U2=3：4C．I1：I2=4：3 U1：U2=1：1D．I1：I2=1：1 U1：U2=4：3A解析：A由于并联电路电压相等，由图知道，它们并联在同一电路中，所以，它们两端的电压之比为1：1；由UIR=知道，通过它们的电流之比1122123=4UI R RUI RR==综上所述，只有A正确。
电压电阻复习教案
电压电阻复习教案第一章：电压的概念与测量1.1 电压的定义与作用解释电压的概念讨论电压在电路中的作用1.2 电压的测量工具介绍电压表的使用方法演示电压表的连接与读数1.3 电压的单位与换算介绍电压的常见单位（伏特、毫伏、千伏）展示电压单位之间的换算关系第二章：电阻的性质与测量2.1 电阻的定义与作用解释电阻的概念讨论电阻在电路中的作用2.2 电阻的测量方法介绍电阻表的使用方法演示电阻表的连接与读数2.3 电阻的单位与换算介绍电阻的常见单位（欧姆、千欧、兆欧）展示电阻单位之间的换算关系第三章：电压与电阻的关系3.1 欧姆定律介绍欧姆定律的数学表达式解释欧姆定律的含义与应用3.2 电压、电流与电阻的关系讨论电压、电流与电阻之间的相互影响分析电路中电压、电流与电阻的变化规律3.3 实际电路中的电压与电阻分析实际电路中电压与电阻的变化情况举例说明电压与电阻在实际电路中的应用第四章：电压与电阻的实验4.1 电压与电阻的测量实验设计一个简单的电压与电阻测量实验指导学生进行实验操作与数据记录4.2 欧姆定律的应用实验设计一个欧姆定律应用实验指导学生进行实验操作与数据记录4.3 电压与电阻的综合实验设计一个综合电压与电阻的实验指导学生进行实验操作与数据记录第五章：电压与电阻的计算与应用5.1 电压与电阻的计算方法介绍电压与电阻的计算方法演示电压与电阻的计算过程5.2 电压与电阻的应用实例分析电压与电阻在实际电路中的应用实例讨论电压与电阻在电路设计中的重要性5.3 电压与电阻的计算与应用练习提供一些电压与电阻的计算与应用练习题指导学生进行练习与解答第六章：串并联电路中的电压与电阻6.1 串并联电路的电压分配解释串联和并联电路中电压的分配原理分析串并联电路中电压的变化情况6.2 串并联电路的电阻计算介绍串并联电路中电阻的计算方法演示串并联电路中电阻的计算过程6.3 串并联电路中的电压与电阻应用分析串并联电路中电压与电阻的应用实例讨论串并联电路中电压与电阻的实际意义第七章：电压与电阻在日常生活和工业中的应用7.1 电压与电阻在家庭电器中的应用分析家庭电器中电压与电阻的应用实例讨论家庭电器中电压与电阻的作用和重要性7.2 电压与电阻在工业中的应用分析电压与电阻在工业生产中的应用实例讨论电压与电阻在工业中的关键作用7.3 电压与电阻的安全问题讨论电压与电阻在日常生活中的安全问题指导学生如何安全地处理电压与电阻相关问题第八章：电压与电阻的复习与测试8.1 电压与电阻的重点复习回顾本节课的主要内容和知识点指导学生进行电压与电阻的重点复习8.2 电压与电阻的测试题目提供一些电压与电阻的测试题目指导学生进行测试与自我评估8.3 电压与电阻的测试与反馈进行电压与电阻的测试给予学生反馈和指导，帮助他们巩固知识第九章：电压与电阻的综合练习9.1 电压与电阻的综合题目提供一些电压与电阻的综合题目指导学生进行综合练习与解答9.2 电压与电阻的综合案例分析分析一些电压与电阻的综合案例指导学生进行综合案例分析和解决9.3 电压与电阻的综合练习与评估进行电压与电阻的综合练习给予学生评估和反馈，帮助他们提高综合能力强调电压与电阻的重要性和应用10.2 电压与电阻的拓展学习推荐一些电压与电阻的拓展学习资源鼓励学生进行电压与电阻的深入学习和研究10.3 电压与电阻的实践项目提供一些电压与电阻的实践项目鼓励学生进行电压与电阻的实际操作和实践重点和难点解析重点环节一：电压的定义与作用电压是电路中电荷流动的推动力，是电能传递的关键参数。
九年级物理第十六章-《电压和电阻》复习课概要
思维点拨：(1)当接入电路的是 B、C 两个接线柱时，电流 的路径是 B→滑片 P→C，当滑片 P 向 A 端移动时，连入电 路的电阻丝变长，电路中的电阻变大，电流变小．
(六)．超导体： (1)概念：有些导体在温度降到足够低时，电阻变为零，处 于这种状态的物体称为超导体． (2)应用：输电线、电子元件、电动机的线圈等．
①导体的电阻大小是由导体的自身因素决定的，与其两端的电压 和通过的电流的大小无关． ②超导体的电阻为零，电流通过时不产生热量，不能利用超导 体制作保险丝和电热器的发热体．
(2)当接 A、D 两个接线柱时，要使灯 L 变暗，则电流应变 小，连入电路的电阻应变大．
答案：(1)变暗 (2)B
2．利用干电池、开关、导线、小灯泡、滑动变阻器设计一 个可调节小灯泡亮度的电路，将电路图画在下面线框内．
答案：如图 13 所示．
图 13
⑵电阻箱：
分类： 旋盘式电阻箱：结构：两个接线柱、旋盘 变阻原理：转动旋盘，可以得到0～9999．9Ω之间的任意
1．国际单位：V 常用单位：kV 、mV 换算关系：1Kv＝1000V 1V＝1000mV
2．记住一些电压值： 一节干电池 1．5V 一节蓄电池 2V 家庭电压 220V 安全电压 不高于36V
（三）电压测量：
1．仪器：电压表 ，符号：V 2．读数时，先看量程 ，再看 分度值 3．使用规则：两要、一不 ①电压表要 并联 在电路中。 ②电流 要正进负出 。否则指针会反偏。 ③被测电压不要超过电压表的最大量程。 Ⅰ 危害：被测电压超过电压表的最大量程时，不仅测不出电 压值，电压表的指针还会被打弯甚至烧坏电压表。
第16章 电压 电阻(总复习)
考点3 变阻器
1. 定义：能改变接入电路中电阻大小的元件叫做变阻器．
2. 滑动变阻器原理：通过改变接入电路中电阻线的① ____长_度___来改变电阻的大小． 3. 电路符号：
4. 铭牌：某滑动变阻器标有“20 Ω 2 A”字样，“20 Ω” 表示②_____滑__动__变_阻__器__的__最__大_阻__值__为__2_0_Ω__________， “2 A”表示③_滑__动__变__阻__器_允__许__通__过__的_最__大__电__流__为_2_A_____. 5. 使用方法： (1)④__串______联在电路中； (2)两接线头要接入“⑤__一__上__一__下______”接线柱； (3)闭合开关前，滑片应处于⑥___电__阻__最_大________位置， 即滑片要远离下接线柱．
a. 明确所选电压表的⑳__量__程__；
读数 b．确定电压表的分度值； c．根据电压表指针偏过总的小格数，计算出电压
考点2 串、并联电路中电压的规律
1. 串联电路的电压规律：串联电路中总电压等于① ____各_用__电__器__两__端_电__压__之__和____． 2. 并联电路的电压规律：并联电路中各支路两端的电 压②__相_等_____．
(1)导体的电阻是导体本身的一种性质，它的大小与 导体的⑥__材__料____、长度和⑦_横__截__面__积___等因素有 关，也与⑧__温__度____有关．
(2)同种材料、横截面积相同的导体，长度越长，电 阻越⑨__大______．
(3)同种材料、长度相同的导体，横截面积越大，电 阻越⑩__小______．
教材知识梳理
第16章 电压 电阻
中考要点全梳理
考点清单
考点1 电压及其测量
《第六章_电压_电阻》单元复习
电压表连入电路时要注意哪些问题
【例2A】用电压表测灯泡L1两端 2A】用电压表测灯泡L1两端 的电压,连接方法正确的是( 的电压,连接方法正确的是( )
根据图甲,将图乙中的实物连接成电路, 根据图甲,将图乙中的实物连接成电路,要求变阻 器滑片向右移动时,电流表示数增大 器滑片向右移动时 电流表示Fra bibliotek增大S
V
V
R
A
A
甲
乙
说说你的收获
电阻是导体本身的一种性质 电阻的大小决定于导体的材料、长度和横截 面积
在探究“决定电阻大小的因素”问题时， 为了便于研究多因素的问题，我们通常 采用_________法，即每次挑选两根合 控制变量法 适的导线，测出通过它们的电流，然后 进行比较。
控制变量法：物理学中对于多因素的问 题，常常采用控制因素的办法，把多因 素的问题变成多个单因素的问题，分别 加以研究，最后在综合解决。
把甲、乙两段电阻线接在相同的电压下，通过甲线 的电流大于通过乙线的电流，忽略温度的影响，下 列判断正确的是：（ ） A、甲线的电阻大 B、乙线的电阻大 C、甲、乙两线的电阻一样大 D、无法判断
在物理学中， 用电阻来表示导体对电流阻碍作用的大小
决定电阻大小的因素有哪些呢？
一段导体两端的电压为5V时，导体电阻为 12Ω，当它两端的电压增大到10V时，导体 的电阻为_____Ω；当导体两端的电压为 12 2 0V时，导体的电阻为_____Ω；如果将它 12 1 拉长至原来的2倍，则它的电阻将_____ 变大
滑动变阻器工作原理： 把滑动变阻器连入电路中，滑动滑片，改变电 阻线接入电路中的长度，就可以逐渐改变电阻
第14讲电压电阻(思维导图考点精讲例题精析)2023年中考物理一轮复习(原卷版)2
第14讲—电压，电阻2023年中考物理一轮复习讲练测一、思维导图二、考点精讲考点1 电压1. 电压：电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。
电压的符号是U，单位为伏特（伏，V）。
比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1 kV＝103 V，1V＝103mV，1 kV＝106 mV要在一段电路中产生电流，它的两端就要有电压。
注意：先有电压，再有电流。
2. 电压表：（1）测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。
（2）电压表的示数：在05倍。
* 部分电流表的三个接线柱是“+”、“3”和“15”。
这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。
（3）正确使用电压表的规则：①电压表必须和被测的用电器并联。
如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。
如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。
②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。
否则电压表的指针会反向偏转。
③被测电压不能超过电压表量程。
若不能预先估计待测电压的大小时，应选用最大量程进行试触。
若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。
若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。
④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。
使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。
（4）常见的电压：家庭电路电压—220V对人体安全的电压—不高于36V一节干电池的电压—1.5V每节铅蓄电池电压—2V3. 电池组电压特点：（1）串联电池组的电压等于每节电池电压之和；（2）并联电池组的电压跟每节电池的电压相等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八、作业布置： 《学习之友》
解析：找准滑动变阻器的那一段电阻线连人电路是解题的关键。判断方法 有两种，一是电流流向法。如(A)图Ｌ电流的路径是由C→P→B，电流流经 PB段，当滑片Pဠ向右移动时，PB段接人电路的电阻线变短，电阻变小。 二是直观法，就是看接人电路的接线柱是滑动变阻器下端的哪一个，靠近 它的哪部分电阻线是接人电路的。如(B)*C)两图，都接的是A 接线柱，则接 人电路的就是AP段电阻，正确判断变阻器接入电路的是哪段电阻线，当电 阻绿接人电路的长度增加时，变阻器接人电路的电阻增大；反之，变阻器 接人电路瞄电阻将变小。变阻器原理在家用电器中的应用很多，是联系实 际问题的题源郌景，这一点应引起大家的注意。
初中物理总复习——
第六讲：电压和电阻（2课时）
考点分析：考查的重点、热点： ① 电压表和电流表的使用方法与读数；② 用控制变量法研究导 体电阻与其它因素的关系；③ 滑动变阻器的构造与连接方法； ④ 运用串、并联电路的电流与电压关系去分析简单的电路问题 等。
一、 所示的滑动变阻器的四种接法中，当滑片 P 向右移动时使电路的电阻变小的接法是( )。。
8．如图6—6所示的电路中，闭合开关S后，小灯泡L1、L2都正常
发光，电表完好，如果将电压表与电流表互换，那么将出现的情 况是( )。 A．电压表示数不变，灯泡L1、L2不亮 B．电压表示数变小，灯泡L1、L2变亮 C．电流表示数变大，灯泡L1、L2 变亮 D．电流表、电源烧坏，灯泡L1、L2 不亮 9．小凡在做用电压表测电压的实验中，他刚一闭合开关S，就听 到啪的一声异响，他赶忙断开S，再观察电压表时，指针已弯曲， 试分析小凡在实验中可能是由于哪些原因而导致这种后果的发生? 依据你的经验，判断如图6—7测量灯泡L1两端的电压的四个电路 中，正确的是( ) 。
启迪：解题的关键在于看清电路，电压表测哪里电压，电路 连接方式是怎样的－然后运用所学的知识求解。
五、能力训练
【基础训练】
1．某学生电源的电压约12 V＝ kV＝ mV。 2．几位同学到大峡谷探险。随身带着能发出求救信号的手电筒，手电筒的电 压是6V，他们需要将 节干电池 联起来使用。 3．学生用的电压表有“+”、“3”和“15”三个接线柱，有O～3V 和O～ 15 V 两个量程，若被测电压约为2 V，则应该选用 量程来测量，此时应该把 °
启迪：分析与变阻器相关的问题的关键是接入电路的电阻线， 当滑片P 向右移时，接人电路的电阻线部分变长，电阻则变大， 与上端的接线柱接在何处无关。正确答案为(A)、(D)
【例2】在如图6—2所示的电路中，电源电压是6 V，电压表示数 是2 V，电压表测的是灯 两端的电压，灯L1两端的电压为 V。
解析：用电压表测量某元件两端电压时，电压表应与该 元件并联，所以图6—2中的电压表潋的是灯L2两端的电压。 从电路图可知，灯L1、L2串联。 串联电路中，总电压等于各 串联部分电路两端的电压之和，即U＝U1＋U2，由此可得灯L1 两端的电压U1＝U－U2＝6V－2V＝4V。
和 两个接线柱连人电路。
4．关于电流表和电压表的使用方法，下列说法中正确的是( )。 A．测量电压时，电压表必须与被测电路串联 B．测量电流时，电流表必须乎被测电路串联 C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“－” 接线柱流进
D．电压表的量程改变后，每小格表示的值仍保持不变 5．关于导体的电阻，下列说法正确的是( )。 A．锰铜线的电阻比铜线的电阻大 B．粗细相同的导线，长的电阻较大 C．长短相同的导线，细的电阻较大 D．同样材料制成的长短相同的两条导线， 细的电阻较大
【提高训练】 6．在如图6—4(a)所示电路中，当闭合开关后，两个电压表指针偏 转均为图6— 4(b)所示，则电阻R1和R2两端的电压分别为( )。
A．4．8 V ，1．2 V B．6 V ，1．2 V C．1．2 V ，6 V D．1.2 V ，4．8 V 7．如图6—5所示，已知灯L处发 生了断路或短路故隞，在不拆开电路的情况下， 利紨一个电压表可快速对故障进行判断も具体做 法：将开关断开，把电压表接在A、B两点间。如果电压表有示数， 则灯LƠ 路；如果电压表无示数，则灯L 路。
