全3D模具结构设计标准(附图讲解)

全3D模具结构设计标准(附图讲解)

整体结构01.上托板上下模码模槽宽按客户冲床标准取值,常用32mm/38mm/49mm码模范围100*100或以上,边到圆心50或以上所有正锁的氮气,等高,冲头等螺丝头,等高套筒,上托板要有贯通孔。

模具要有吊模块侧面要有起吊牙,模具1米以内用M20,1米~2米用M24,2米以上用M30起吊块托板要锣仿形缺口02.上垫脚垫脚正面要有吊牙,可共用锁模的牙垫脚太高时,需考虑从模座倒锁码模垫垫脚用M20螺丝其他可用M16所有氮气块,导柱让位,冲头螺丝过孔,尽量避开加工垫脚码模垫脚要有销钉固定。

成形和整形位置必需要有垫脚支撑所有垫脚要防呆对于成型处的氮气固定板,必须要与垫脚一样高,要打死03.上模座垫脚的销针,需止付螺丝防掉所有外限位柱,要有上垫脚顶死,直径50~100尽量大安全区域垫脚要顶死用于机台上修模放支撑柱。

上模座锁到垫脚的螺丝不能够有零件挡住侧面要有起吊牙,模具1米以内用M20,1米~2米用M24,2米以上用M30,板厚100以上用M36模具起吊牙位置要尽量分中,并且不干涉到上垫脚大模座所有打死块,限位柱,要铣准深底平04.上垫板/上夹板上夹板的螺丝边钉要用%10或以上,尽可能用M12,螺丝也要防呆。

螺丝深度+3mm放弹簧垫。

每块上夹板边钉错开5MM以上防呆。

边钉要有防掉止付螺丝。

上垫板做到12-15mm左右成型公座子用键定位,所有键开明键无侧向力的座子可以用销钉定位切边冲与圆冲夹板夹持厚度为冲公长度1/3,通常为30MM厚。

对于圆冲头可以考虑夹持超过一半夹板切边的地方不打死,可以磨掉1.0mm,成型处要打死05.切边冲头有侧向力的必须要有靠刀顶针的止付螺丝尽量不要冲头磨减力角斜度,段差1~2倍料厚。

冲头切入下模刀口6~8mm切入太少会造成废料堵在刀口超3片画冲头补强优先考虑方便线割和研磨,没办法才可选用CNC或电火花所有切边冲头要做顶废料针。

切边冲头孔边到外形边8~10mm或以上,如果做不到就要做补强上锁螺丝或冲头上攻牙锁.跟固定螺丝共用。

制造工艺中的模具设计与制造技术创新案例

制造工艺中的模具设计与制造技术创新案例

制造工艺中的模具设计与制造技术创新案例模具设计与制造技术在制造工艺中占据着重要的地位。

它们直接关系到产品的质量、生产效率以及生产成本。

随着科技的不断发展,模具设计与制造技术也在不断创新与演进。

本文将介绍几个在制造工艺中的模具设计与制造技术创新案例,以展示技术进步对制造工艺的重要作用。

1. 案例一:3D打印模具传统的模具设计与制造通常需要经过多个环节,耗费大量的时间与人力成本。

然而,随着3D打印技术的兴起,模具制造行业发生了巨大的改变。

通过3D打印技术,可以将模具的制造过程简化为从设计到生产的一体化,大大提高了制造效率。

同时,使用3D打印技术还能够实现个性化定制的模具设计,更好地满足客户的需求。

2. 案例二:数字模具设计与仿真数字模具设计与仿真技术是另一种在制造工艺中的重要创新。

传统的模具设计通常需要进行多次试验与修改,耗费大量的时间与资源。

而借助数字模具设计与仿真技术,设计师可以通过计算机模拟,准确地预测模具设计的效果,降低设计风险。

此外,数字化设计还能够快速生成模具图纸,加快产品的研发周期。

3. 案例三:高性能材料应用在模具设计与制造中,材料的选择至关重要。

传统的模具材料通常存在耐磨性、耐腐蚀性等方面的不足。

而随着材料科学的发展,新型高性能材料逐渐应用于模具制造中。

例如,使用高强度合金材料可以提高模具的使用寿命,使用耐高温材料可以适应高温环境下的制造工艺。

这些高性能材料的应用,不仅提高了模具的性能,还有效地减少了生产成本。

4. 案例四:智能化模具设计与制造随着人工智能技术的发展,智能化模具设计与制造也成为制造工艺中的一个重要方向。

智能化模具可以通过传感器监测和收集数据,实现自主感知与自我调整。

例如,智能模具可以根据生产数据预测模具损耗情况,并主动通知维修与更换。

这种智能化的模具设计与制造技术,不仅提高了制造的自动化程度,还极大地减少了生产成本和人力资源的浪费。

总结:模具设计与制造技术的创新对于制造工艺具有重要的影响。

橡胶塑料模具设计范例

橡胶塑料模具设计范例

橡胶塑料模具设计范例随着数码设备的飞速发展,人们对3D打印技术的认识越来越深入。

橡胶塑料模具设计也越来越受到人们的关注。

在这种情况下,设计师们需要掌握橡胶塑料模具设计的一些基本知识,才能设计出既实用又美观的模具。

在进行橡胶塑料模具设计之前,需要考虑以下几个方面:1、模具材料模具材料对模具的力学性能和制造成本有很大的影响。

目前,常用的模具材料有钢材、铝材、塑料和橡胶等。

如果要生产大量模具,钢材是最好的选择。

但如果制作少量,铝材或塑料也是可行的。

橡胶材料的密度比较低,所以适合制作中小型模具。

2、设计尺寸橡胶塑料模具设计的尺寸是根据客户需求和生产批次来进行设计的。

在设计过程中,需要确认产品的大小,重量,形状等参数。

根据产品的参数,确定模具的尺寸和结构来满足生产要求。

3、模具类型橡胶塑料模具的类型主要有冲压模、注塑模和模压模等。

不同的模具类型对于产品的制造有不同的影响。

冲压模具适合制造小批量产品,注塑模具适合制造大批量产品,而模压模具则适合制造中小批量产品。

概括地说,设计橡胶塑料模具需要考虑它的材料,尺寸和类型,下面将进一步讨论如何应用这些基本知识进行模具设计。

1、模具材料的选择钢材是最常用的模具材料,因为它强度高、耐磨损、寿命长。

但由于钢材价格高,不适合制作少量模具。

如果生产量较小,可选用铝材或塑料,两者均价格较钢材便宜。

另外,橡胶材料也具有一定的耐用性,整体造价更低,适用于中小型模具的生产。

2、设计尺寸的确定在设计模具的尺寸时,要考虑到制造出来的模具大小是否符合要求。

如果模具交付给客户后出现尺寸问题,不仅会影响生产速度,也会对客户的信任产生负面影响。

因此,在设计时,要确保模具的尺寸、重量和形状等参数与要求一致,这是保证模具后期能够使用的重要基础。

3、模具类型的选择橡胶塑料模具的类型有很多种,主要包括冲压模、注塑模和模压模等。

不同类型的模具制造成本和制造周期不同,因此,制造前需要根据设计要求和实际生产情况来选择模具类型。

打印机外罩结构和模具设计

打印机外罩结构和模具设计

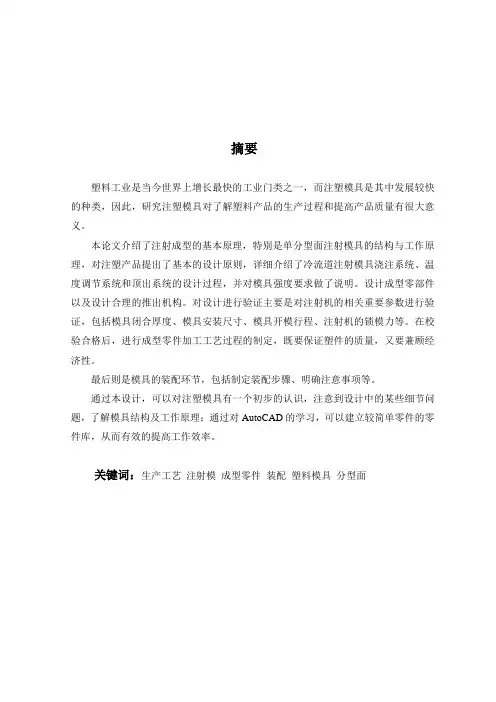

摘要塑料工业是当今世界上增长最快的工业门类之一,而注塑模具是其中发展较快的种类,因此,研究注塑模具对了解塑料产品的生产过程和提高产品质量有很大意义。

本论文介绍了注射成型的基本原理,特别是单分型面注射模具的结构与工作原理,对注塑产品提出了基本的设计原则,详细介绍了冷流道注射模具浇注系统、温度调节系统和顶出系统的设计过程,并对模具强度要求做了说明。

设计成型零部件以及设计合理的推出机构。

对设计进行验证主要是对注射机的相关重要参数进行验证,包括模具闭合厚度、模具安装尺寸、模具开模行程、注射机的锁模力等。

在校验合格后,进行成型零件加工工艺过程的制定,既要保证塑件的质量,又要兼顾经济性。

最后则是模具的装配环节,包括制定装配步骤、明确注意事项等。

通过本设计,可以对注塑模具有一个初步的认识,注意到设计中的某些细节问题,了解模具结构及工作原理;通过对AutoCAD的学习,可以建立较简单零件的零件库,从而有效的提高工作效率。

关键词:生产工艺注射模成型零件装配塑料模具分型面AbstractPlastic industry is grows now one of quickest industry classes in the world, but casts the mold is development quick type, therefore, the research casts the mold to understand the plastic product the production process and improves the product quality to have the very big significance.This design introduced the injection takes shape the basic principle, specially single is divided the profile to inject the mold the structure and the principle of work, to cast the product to propose the basic principle of design; Introduced in detail the cold flow channel injection evil spirit mold pours the system, the temperature control system and goes against the system the design process, and has given the explanation to the mold intensity request. Design shaped parts,reasonable drawing mechanism and so on.The design should be certification.Primarily related to the injection machine of important parameters for the certification including die close thickness sizes,the name distance,injection machine of the die draw force and so on.After Qualified in check,the molding parts machining process design must ensure that the quality of Supervision taking into account the economy.Final assembly is part of the mold,which including the design of assembly steps,clear proceeding required attention.Through this design, may to cast the mold to have a preliminary understanding, notes in the design certain detail question, understands the mold structure and the principle of work; Through to the PROGRAM study, may establish the simple components the components storehouse, thus effective enhancement working efficiency.Key word: Manufacture process Injection mold Shaped parts The plastic mold Divides the profile目录摘要 (Ⅰ)Abstract (Ⅱ)1 绪论 (1)1.1 我国塑料模具工业的发展现状及特点 (1)1.2 我国塑料模具工业和今后的主要发展方向 (2)1.3 论文的主要研究目标及内容 (3)1.3.1 设计目标 (4)1.3.2 设计的主要内容 (4)1.3.3 设计的关键技术问题 (4)2 外罩材料的成型工艺参数及成型条件 (5)2.1 成型工艺参数 (5)2.2 成型条件 (6)3 打印机外罩设计的工艺性要求 (7)3.1 外罩几何形状要素 (7)3.1.1 外罩壁厚 (7)3.1.2 加强筋与增强结构 (7)3.1.3 外罩支承面 (8)3.1.4 圆角与孔 (8)3.1.5 外罩上的文字、符号 (9)3.2 外罩的几何形状 (10)3.3 外罩的尺寸精度 (11)3.3.1 影响外罩尺寸精度的因素 (11)3.3.2 外罩的尺寸公差 (11)4 模具设计采用的标准 (12)4.1 零件标准 (12)4.2 模架标准 (12)5 模具型腔设计 (14)5.1 型腔数的确定 (14)5.2 分型面的确定 (14)5.3 成型零件的结构设计 (14)5.3.1 凹模的结构设计 (15)5.3.2 型芯的结构设计 (16)6 注射机的选择 (17)6.1 注射机的初选 (17)6.2 注射机的校核 (17)6.2.1 模具闭合厚度的确定和校核 (17)6.2.2 模具安装尺寸的校核 (17)6.2.3 模具开模行程的校核 (18)6.2.4 注射机锁模力的校核 (18)7 模具构件设计与标准 (19)7.1 支承件的设计 (19)7.1.1 动模座板和定模座板设计 (19)7.1.2 固定板设计 (19)7.1.3支承板的设计 (20)7.1.4 垫块的设计 (20)7.2 导向零件的设计 (20)7.2.1 导柱和导套的结构及其固定形式 (21)7.2.2 推板导柱和推板导套的结构及其固定形式 (22)7.3 定位零件的设计 (22)7.3.1 定位圈的设计 (23)7.3.2 限位钉的设计 (23)7.4 推出零件的设计 (23)7.4.1推出机构的选择 (23)7.4.2 推出机构的设计采用的设计原则 (24)7.4.3 零部件设计 (24)8 浇注系统的设计 (26)8.1 浇注系统的组成 (26)8.2 浇注系统设计的基本原则 (26)8.3 浇注系统的设计 (27)8.3.1 主流道的设计 (27)8.3.2分流道的设计 (28)8.3.3 冷料穴和拉料杆的设计 (29)8.3.4 浇口的设计 (30)9 温度调节控制系统的设计 (32)9.1 冷却系统的设计 (32)9.1.1 冷却通道的设计原则 (32)9.1.2 冷却装置的形式 (32)9.1.3 冷却通道的形式 (32)9.2 加热系统的设计 (33)9.2.1加热的形式 (33)9.2.2 加热的基本要求 (33)10 模具的装配与试模 (34)10.1 模具的装配 (34)10.1.1 装配图 (34)10.1.2 装配步骤 (34)10.1.3 模拟开模 (35)10.2 试模 (37)10.2.1 装模 (37)10.2.2 试模 (37)10.2.3 后续工作 (38)结论 (39)致谢 (41)参考文献 (43)附录1 (45)附录2 (46)1 绪论1.1 我国塑料模具工业的发展现状及特点我国塑料模工业从起步到现在,历经半个多世纪,有了很大发展,模具水平有了较大提高。

模具设计方案

模具设计方案

模具设计方案一、介绍模具是工业生产中常用的工具,用于制造复杂的零部件和产品。

好的模具设计方案可以提高产品质量和生产效率,因此在工业制造中具有重要的地位。

本文将探讨模具设计的几个关键方面,包括材料选择、结构设计和制造工艺等。

二、材料选择模具材料的选择对于模具设计至关重要。

一般而言,模具材料应具备高强度、抗磨损、抗腐蚀和耐高温等特性。

常用的模具材料包括工具钢、硬质合金和高速钢等。

在选择模具材料时,需要考虑到生产工艺、使用环境和成本等因素。

三、结构设计模具的结构设计直接影响产品的质量和生产效率。

合理的结构设计可以提高模具的使用寿命和加工精度。

例如,在注塑模具设计中,需要考虑产品的收缩率,并合理设计模具的尺寸。

此外,对于大型模具而言,还需要考虑模具的拆卸、组装和运输等因素。

四、制造工艺制造工艺是模具设计过程中不可忽视的一环。

精密的模具制造需要采用先进的加工设备和工艺。

常见的加工工艺包括数控加工、电火花加工和线切割等。

此外,还需要进行表面处理,以提高模具的耐磨性和抗腐蚀性。

一般而言,模具的制造过程需要经过修模、组装、调试和试模等多个阶段。

五、模具设计的创新随着科学技术的进步和工业生产的需求变化,模具设计也需要不断创新。

现代模具设计已经开始引入计算机辅助设计和仿真技术,以提高设计效率和预测模具性能。

例如,通过有限元分析可以评估模具的强度和刚度,并优化设计方案。

此外,三维打印技术的应用也为模具设计提供了新的思路,可以实现复杂结构的制造。

六、模具设计的案例以下是一个汽车零部件模具设计的案例,以说明模具设计的具体过程。

假设需要设计一个汽车车灯的注塑模具。

首先,根据产品要求和材料特性,选择适合的模具材料。

然后,根据产品的形状和尺寸,设计模具的结构,包括模仁、模座和定位系统等。

接下来,确定制造工艺,选择合适的加工设备和工艺,进行模具的加工和组装。

最后,进行模具的调试和试模,检验产品的质量和精度。

结论模具设计是一个综合性的工程,需要考虑材料选择、结构设计和制造工艺等多个因素。

3d打印在模具中的应用

3d打印在模具中的应用

3d打印在模具中的应用
3D打印技术在模具制造中有着广泛的应用,主要表现在以下几个方面:
1. 模具制造的原型制作:3D打印技术可以直接制作出模具的原型,从而加快了模具的开发过程。

通过3D打印技术,设计师可以在短时间内制作出样品,进行测试和修改,降低了开发成本和时间。

2. 模具的个性化定制:3D打印技术可以实现个性化定制的模具制作,满足不同客户的需求。

通过CAD软件设计出个性化的模具,然后使用3D打印技术将其制作出来,可以大大提高生产效率和产品品质。

3. 复杂的模具制作:对于一些复杂的模具,传统的加工方法难以实现,而3D打印技术可以轻松地制作出这些复杂的模具。

通过使用高精度的3D打印设备,可以制作出具有复杂结构、精细特征和准确尺寸的模具。

4. 小批量生产:对于一些小批量生产的需求,3D打印技术可以发挥其灵活性,快速地制作出满足需求的模具。

通过使用具有较高精度的3D打印设备,可以制作出高品质的模具,实现小批量生产的高效运作。

5. 维修和维护:在模具使用过程中,不可避免地会出现磨损和损坏的情况。

3D打印技术可以为模具的维修和维护提供方便。

通过使用3D打印技术,可以快速地修复损坏的模具,延长其使用寿命。

总之,3D打印技术在模具制造中具有广泛的应用前景,不仅可
以提高生产效率和产品品质,还可以降低成本和缩短开发周期。

随着技术的不断进步和应用范围的扩大,相信3D打印技术在模具制造领域的应用将越来越广泛。

模具镶件金属3D打印的简介与运用

模具镶件金属3D打印的简介与运用

第四章模具镶件金属3D打印的简介与运用一、什么是3D金属打印?3D打印也称为增材制造。

传统的模具加工方式是做减法,从而得到最后所需要的工件;而增材制造恰恰相反,它是做加法,3D打印通过增加限定的材料数量,一层一层的进行激光烧结,从CAD 图档直接加工成最终的三维产品。

它并不是传统加工方式的替代者,相反,它在传统加工难以实现的方面提供了非常好的补充。

3D打印原理:激光作为能量源,选择性烧结金属粉末,再层层堆积制造,最薄层可达5微米。

计算机中的物体三维设计打印第一层(层层分离成薄片)层层打印与叠加成型后的物体3D打印部件的致密度:部件可以实现从80%~99.98%的致密度,同一部件的不同区域可以选择从80%~99.98%的不同致密度。

致密度较低的,可以有效改善排气,减少困气的不良。

采用激光3D打印技术可以处理各种各样的金属零部件,比如不锈钢、热作模具钢、钴-铬合金、镍基合金,活性粉末材料如铝、钛的合金,贵金属如金或银合金等。

这种多功能性使得该产品能广泛用于航空航天、汽车、医疗和牙科、珠宝设计等行业。

直接金属3D打印让设计摆脱桎梏,获得充分自由,使打印的部件相比机器加工或铸造的装配件,更加坚固、轻便、耐用、且性能更加出色。

制造性能卓越的产品,与传统制造方式相比速度更快,成本更低。

二、有关3D打印的特性介绍与说明:1.模具3D打印的加工精度能达到多少?◎对于一些小的工件,可以做到±0.04~0.06mm;◎对于一些大的工件,可以做到尺寸精度要求的±0.2%;◎可以通过保留加工留量0.3~0.5mm来补偿;右图为一家3D打印设备图2.模具3D打印的工件可以抛光/精加工到什么程度?◎3D打印工件的表面粗糙度:MS1 = Ra 9um / Rz 50um;CX = Ra 5um / Rz 26um;可达SPI A-3或A-2程度;◎要达到镜面A1抛光会有一定的难度,跟传统材料面临的挑战一样,因为可能会含有氧化钛;◎为达到最好的抛光性能,建议在开始抛光前先精加工镶件。

模具设计与制造

模具设计与制造

国际合作与交流
总结词
国际合作与交流是模具设计与制造企业提升国际竞争力的有效途径,需要积极参与国际市场竞争和合 作。
详细描述
随着全球经济一体化的加速,模具设计与制造企业需要积极开展国际合作与交流,引进国外先进技术 和管理经验,提高自身实力。同时,通过参与国际市场竞争和合作,可以提高企业的国际知名度和竞 争力,为未来的发展奠定坚实基础。
模具制造技术
传统制造技术
木模和铸造模
木模是手工雕刻的模具,铸造模则通过将金 属熔化后倒入木模或砂模中来制作。
冲压模
利用压力机将金属板材冲压成各种形状的模 具。
锻造模
利用热锻或冷锻技术将金属坯料加工成模具。
注塑模
通过注塑机将塑料熔体注入模具型腔中,冷 却后得到所需形状的模具。
数控加工技术
五轴加工
利用数控机床的五个轴进行联动加工, 实现复杂模具型面的加工。
模具设计与制造
目录
• 模具设计基础 • 模具制造技术 • 模具应用领域 • 模具设计与制造的发展趋势 • 模具设计与制造的挑战与对策
01
模具设计基础
设计原则与流程
模具设计原则
确保模具设计的合理性和可行性 ,满足产品生产需求,提高生产 效率和产品质量。
设计流程
初步设计、细化设计、审核与修 改、最终定稿。
材料选择与处理
材料选择
根据模具用途和生产需求,选择合适 的材料,如钢材、铝材、塑料等。
材料处理
对材料进行预处理,如切割、打孔、 折弯等,以便于后续的模具加工和组 装。
模具结构与功能
模具结构
由成型部分、浇注系统、顶出系统、 冷却系统等组成。
模具功能
实现产品成型、浇注、冷却、脱模等 生产过程。

孕镶金刚石钻头的3D打印模具制作方法与设计方案

孕镶金刚石钻头的3D打印模具制作方法与设计方案

本技术公开了一种孕镶金刚石钻头的3D打印模具制作方法,包括以下步骤:建立孕镶金刚石钻头三维数字模型;根据钻头三维数字模型进行求反处理得到孕镶金刚石钻头的数字阴模模型;将数字阴模模型通过电脑处理成3D打印机所需的打印数据;将阴模模型打印数据通过3D打印机打印成阴模模具;通过打印的阴模模具翻制孕镶金刚石钻头生产用的橡胶阳模;通过橡胶阳模翻制生产陶土模;陶土模组装安放孕镶齿,装填烧结粉料和合金烧结后钻头成型。

本技术的制造方法设计孕镶金刚石钻头孕镶齿布局不受加工制造设备制造能力和人为因素干扰的影响,制造精度高。

本技术的制造方法模具可以重复使用,制作周期短及环境污染小。

技术要求1.一种孕镶金刚石钻头的3D打印模具制作方法,其特征在于,包括以下步骤:①建立孕镶金刚石钻头三维数字模型;②根据钻头三维数字模型进行求反处理得到孕镶金刚石钻头的数字阴模模型;③将数字阴模模型通过电脑软件处理成3D打印机所需的打印数据;④将阴模模型打印数据通过3D打印机打印成阴模模具;⑤通过打印的阴模模具翻制孕镶金刚石钻头生产用的橡胶阳模;⑥通过橡胶阳模翻制生产陶土模;⑦陶土模组装安放孕镶齿,装填烧结材料和合金烧结后钻头成型。

2.根据权利要求1所述的一种孕镶金刚石钻头的3D打印模具制作方法,其特征在于,所述烧结材料为碳化物粉料和铜镍合金。

3.根据权利要求1所述的一种孕镶金刚石钻头的3D打印模具制作方法,其特征在于,所述打印数据为stl格式的数据文件。

技术说明书一种孕镶金刚石钻头的3D打印模具制作方法技术领域本技术涉及一种模具制作方法,属模具制造领域,更具体的说是涉及一种孕镶金刚石钻头的3D打印模具制作方法。

背景技术石油钻井过程中,孕镶金刚石钻头由于在高研磨性、夹层等复杂地层具有使用寿命长、钻进速度快等特性而被广泛应用。

孕镶金刚石钻头主要由与钻杆连接的丝扣、钻头体组成,钻头体上烧结有预制成型的孕镶齿,孕镶齿含有小颗粒金刚石。

目前,孕镶金刚石钻头制造主要采用粉末冶金与钢体经模具组合烧结而成。

“快速成型与快速模具”3D打印实训报告

“快速成型与快速模具”3D打印实训报告

3D打印机实训报告 GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-“快速成型与快速模具”3D打印实训报告一、3D打印机的介绍1、3D打印机的介绍3D打印(3D printing)也称为“增材制造(Additive Manufacturing)”,它是新兴的一种快速成型技术。

与传统的减材制造工艺不同,3D打印是以数据设计文件为基础,将材料逐层沉积或黏合以构造成三维物体的技术。

3D打印的思想萌芽和实验探索由来已久,但现代意义上的3D打印技术于20世纪80年代中期诞生于美国。

Charles Hull(3D Systems公司的创始人)和Scott Crump(Stratasys公司的创始人)是3D打印技术的先驱人物。

1986年,Charles Hull发明了第一台3D打印机,之后成立了第一家3D打印公司3D Systems。

1988年,3D Systems公司推出了世界上第一台基于SLA技术的商用3D打印机SLA-250,它的面世标志着3D打印商业化的起步。

Scott Crump研发了另一3D打印主流技术FDM,于1989年申请了美国专利并创立了Stratasys公司,1992年推出第一台基于FDM技术的“3D Modeler”打印机。

经过二十余年的发展,3D打印机在工业领域已经有一定的应用基础。

随着计算能力、设计软件、新材料及互联网进步的不断推动,3D打印技术近年来发展迅速,应用领域不断拓宽,显示出巨大的发展潜力。

3D打印与传统制造业的最大区别在于产品成型的过程上。

在传统的制造业,整个制造流程一般需要经过开模具、铸造或锻造、切割、部件组装等过程成型。

3D打印则免去了复杂的过程,无需模具,一次成型。

因此,3D打印可以克服一些传统制造上无法达成的设计,制作出更复杂的结构。

随着技术的不断进步,3D打印在铸造精度上已经可以与传统方式相媲美,但是在大规模生产上,3D打印目前仍无法获得规模经济,在成本上和效率上不具优势。

燕秀模具软件保存视图、快速打印功能

燕秀模具软件保存视图、快速打印功能

浩辰CAD燕秀模具软件保存视图、快速打印功能
在整个模具设计流程中,完成模具CAD图纸的绘制是相当重要的,绘制完成后CAD图纸要通过打印机或者绘图仪进行打印,这样才能将图纸信息传递到模具生产加工车间。

在图纸的打印输出方面,浩辰CAD燕秀模具软件的保存视图和快速打印功能能帮助设计师快速对图纸进行打印输出。

保存视图命令主要应用于一副图纸中含有多个图框,这也是我们模具图纸设计中常见的,在一副模具2D图纸中,需要多个视图进行模具结构的显示。

如图一
图一
图一所示为一副手机外壳模具CAD图纸,由五视图进行描述,所以快速对五个图框中的图形对象进行打印输出就用到了浩辰CAD燕秀模具软件的保存视图和快速打印功能。

我们在【燕秀工具箱】-【常用工具】-【保存视图】调用保存视图命令,提示我们输入视图名称,默认为VO1,确定后提示我们选择图纸大小。

由0-4五种图幅设置,完成后我们窗选图框,确定。

需要提示的是,视图命令是连续命令,不需要再次调用,直接进行下个图框的选择即可。

保存视图后,图框的左上角会标志出相应的名称,如图二
图二视图名称图纸大小
保存视图完毕后就可以进入打印功能了,点击浩辰CAD燕秀模具软件的打印功能,在打印范围处我们选择【视图】如图三
图三视图图幅名称
这样选择相应的V01等对象就可以进行快速打印了。

浩辰CAD燕秀模具软件免费在线培训进行中,相关信息/onlinelist_1_124.html。

打印机支架模具设计与编程

打印机支架模具设计与编程
模 具 技 术 2 1 . . 0 0 No 6
4 9
文 章 编 号 :1 0 9 4 2 1 ) 6 0 4 4 0 1 4 3 ( 0 0 0 0 90
打 印 机 支 架 模 具 设 计 与 编 程
童 永 华 ,李 慕 译
( 苏 省 无 锡 交通 高等 职业 技 术 学 校 ,江 苏 无锡 2 4 4 ) 江 1 0 6
平 均 厚 度 为 2 0 mm, 品 建 模 及 模 具 设 计 以 . 产
UG 5 0为 平 台 , Modlw P at sI s h . 以 lf lsi n i t o c g 6 1 分 析 软 件 , 用 P weMI L对 成 型 零 件 .为 使 o r L 的制 造 过 程 进 行 设 计 仿 真 , 通 过 后 置 处 理 输 并
i i n.I he r s a ch,M ol l s g ve n t e e r dfow s pple or op i i ato i a i d f tm z i n desg i n; Powe M I r LL s p- i a
ple or sm u a i he m a i d f i l tng t nuf c urng pr e sof t e pr uc nd out a t i oc s h od ta puti C o tng N c de whi h c i r ns it d t he st a m t e o t C NC m a hi c ne. T he entr sgni pr e s s ap l s , w hi h m - ie de i ng oc s i p ere s c i pr ve odu tviy,s e ol oduc i o t nd s o s pr ci t av s m d pr ton c s s a hor e he pr t nst odu ton c l c i yc e. K e w o ds m ol s g y r : d de i n; pr nt t i er sand; pr uc od toptm i a i i z ton; pr e sng;s m u a i oc s i i l ton

使用3D打印技术制作可注塑模具的技巧与方法

使用3D打印技术制作可注塑模具的技巧与方法

使用3D打印技术制作可注塑模具的技巧与方法导言随着科技的发展,3D打印技术已经广泛应用于各行各业。

特别是在制造业中,3D打印技术为传统制造过程带来了革命性变革。

其中,使用3D打印技术制作可注塑模具已经成为一种非常常见的应用。

本文将介绍使用3D打印技术制作可注塑模具的技巧与方法,以帮助读者更好地了解和应用这一技术。

一、选择合适的3D打印技术在制作可注塑模具的过程中,选择合适的3D打印技术非常重要。

目前市场上有许多不同类型的3D打印技术,如光固化3D打印、熔融沉积3D打印和粉末烧结3D打印等。

对于可注塑模具的制作,光固化3D打印是常见的选择,因为其打印出来的模型具有较高的细节精度和表面光滑度。

二、设计模具在使用3D打印技术制作可注塑模具之前,需要首先进行模具的设计。

这包括确定模具的外形、尺寸和结构等。

需要注意的是,模具的设计应符合注塑工艺的要求,以确保最终的塑件质量。

设计模具时,可以使用计算机辅助设计(CAD)软件进行建模。

借助CAD软件,我们可以更加精确地绘制模具,并进行必要的修改和调整。

此外,还可以利用CAD软件模拟注塑过程,预测和优化模具的设计。

三、选择适合的材料在使用3D打印技术制作可注塑模具时,选择适合的材料也是至关重要的。

最常用的材料是光敏树脂,因为它具有高强度、精度和表面质量。

此外,还有热塑性材料,如尼龙和ABS等,可以用于一些特殊的注塑应用。

在选择材料时,还需要考虑模具的使用寿命和注塑材料的特性。

一些注塑材料可能具有很高的熔点和粘度,要求模具具备良好的热稳定性和耐磨性。

四、进行3D打印在模具设计和材料选择完成后,接下来是进行3D打印。

在打印过程中,需要注意以下几点:1.根据设计要求,设置适当的打印参数,如打印速度、打印厚度等。

这些参数会直接影响打印出来的模型的质量。

2.在打印之前,要确保3D打印机的工作台平整,并适当地进行校准,以保证打印时的精度和稳定性。

3.在打印过程中,要时刻检查模具的打印状态。

使用3D打印技术制作高精度模具

使用3D打印技术制作高精度模具

使用3D打印技术制作高精度模具在当今制造业的快速发展过程中,3D打印技术作为一项革命性的制造技术,不仅推动了制造业的创新和发展,还改变了传统制造过程。

而其中最引人注目的应用之一,便是使用3D打印技术制作高精度模具。

本文将深入探讨3D打印技术在制作高精度模具方面的应用和优势。

首先,3D打印技术提供了不受传统制造方式限制的制作模具的能力。

传统方式制作模具通常需要繁琐的加工工序,包括铸造、切削、镗削等,不仅耗时耗力,而且容易出现误差。

而利用3D打印技术,我们可以直接在计算机中进行3D建模,并将其转化为机器能够识别的指令,将精确的模型一次性打印出来。

这种方式不仅加快了制作模具的速度,还大大减少了由于人为错误导致的误差和缺陷。

其次,3D打印技术提供了制作复杂结构模具的可能性。

传统的加工方式对于复杂结构的模具制作存在一定的限制,特别是对于空心结构和内腔结构的模具尤为困难。

而通过3D打印技术,我们可以通过逐层叠加的方式来制作这些复杂结构的模具。

无论是具有复杂内部通路的模具,还是具有微细结构的模具,3D打印技术都可以轻松应对。

此外,3D打印技术对于制作定制化模具具有重要意义。

在传统的制造方式下,定制化模具通常需要进行大量的手工加工,费时费力。

而通过3D打印技术,我们可以根据客户的需求,灵活地改变模具的设计和尺寸,从而快速制作出满足客户要求的模具。

这为不同行业的定制产品制造提供了极大的便利。

此外,3D打印技术还能够提供更加精细和精准的模具制作方式。

传统的制造方式往往无法满足高精度模具的制作要求,容易出现尺寸误差和表面粗糙度问题。

而利用3D打印技术,我们可以实现亚毫米级的尺寸精度和表面质量,从而满足更为苛刻的模具要求。

这使得许多高精度制造行业,如航空航天、医疗器械等,能够得到更好的发展和创新。

最后,3D打印技术在制作高精度模具过程中还具有可持续发展的优势。

相比传统的加工方式,3D打印技术能够减少材料的浪费和能源的消耗,从而降低对环境的负担。

如何利用3D打印模具来制作硅胶翻模

如何利用3D打印模具来制作硅胶翻模

如何利用3D打印模具来制作放疗补偿物硅胶翻模放疗部位:需要放疗补偿的部位是鼻子放疗补偿物硅胶翻模制作步骤:1、根据医生的需求设计补偿物范围;解压数据,提取皮肤,导入三维软件进行区域裁剪。

2、将裁剪好的面片进行加厚(3MM 或者5MM )为实体补偿物模型,再制作一个BOX 来作为模具的外壳。

用BOX 布尔运算减去加厚的模型。

那就十万八千梦3、找到模具的中间面,将模具一分为二;再给模具抽壳3MM ,删掉顶部和底部不需要的部分,节省打印耗材;最后在模具的两侧加上限位插销,打上模具信息标签。

4、最后在模具上找到补偿物的最高点,制作硅胶注入孔和排气孔。

模具制作完成。

5、用树脂打印出模具。

那就十万八千梦6、硅胶翻模准备:抽真空机器、量杯、搅拌器、5°医用AB 硅胶(密度需和人体组织接近1.02g/cm³)、脱模剂、封边胶、注射器、模具、手套、防护口罩。

7、利用软件计算出补偿物的体积那就十万八千梦8、调制AB 胶水,根据计算出的用量AB 胶水各一半(稍微比计算的多一些,备用),导入量杯经行充分搅拌大约3~5分钟。

9、然后把搅拌好的硅胶放置抽真空机器,开机抽真空(0.08MPA )。

抽完不要急着开机器门,需要让硅胶在机器里静置5~10五分钟。

利用这个时间,给模具涂上一层脱模剂。

然后合上模具,并给模具周围的缝隙涂上封边胶。

10、透过真空机器玻璃门板观察量杯里的硅胶有无气泡,如已经没有气泡则可以排气取出硅胶。

然后利用注射器将硅胶注入模具;过程中要注意注射器里没空气;可适当左右晃动模具让硅胶在模具里流动更均匀。

11、当硅胶从另外一个空冒出时,说明基本上已经灌满了。

此时需要将灌好硅胶的模具放到真空机里再抽一次真空。

然后在机器里静置5~10分钟排气取出;根据情况利用注射器再补灌一些胶水。

最后放到干燥阴凉处等待凝固,时间约为3~5小时。

12、待硅胶固化后,就可以开模了。

剪掉模具的封边胶,撬开模具,取出硅胶补偿物;然后对补偿勿的周边进行修剪即可。

3d打印模具制作方法【干货技巧】

3d打印模具制作方法【干货技巧】

3D 打印,又称增材制造技术,是一种以三维CAD 模型文件为基础,应用粉状、丝状或片状等材料,通过“分层制造、逐层叠加”的方式来构造三维物体的技术。

目前应用比较广泛的3 D 打印成型工艺主要有:选择性激光烧结(Selective Laser Sintering,SLS)、选择性激光熔化(SelectiveLaser Melting,SLM)、直接金属激光烧结(Direct Metal LaserS i n t e r i n g ,D M L S )、立体光固化成型(S t e re o L i t h o g r a p h y Apparatus,SLA)、熔融沉积成型(Fused Deposition Modeling,FDM)、分层物体制造(LaminatedObject Manufacturing,LOM)等,不同类型的工艺在不同的领域有着应用的优势。

1、3D 打印技术在模具行业中的应用,主要分为三个方面:(1)直接制作手板。

上述几种3D 打印工艺都能制作手板,只是制作出来的手板的精度、强度和表面质量有区别,这也是目前3D 打印技术最常见的应用方式;(2)间接制造模具。

即利用3D 打印的原型件,通过不同的工艺方法翻制模具,如硅橡胶模具、石膏模具、环氧树脂模具、砂型模具等;(3)直接制造模具。

即利用SLS、DMLS、SLM 等3D 打印工艺直接制造软质模具或硬质模具。

2、3D 打印在模具制造中的应用2.1 3D 打印技术的优越性(1)3D 打印技术在生产过程中能实现生产材料“零”浪费。

3D 打印技术的生产过程是根据零件的三维设计进行逐层打印,与传统的“减材”加工相比,实现了生产材料的“零”浪费。

(2)利用3D 打印技术可以加快产品的研发进度。

3D 打印技术改变了设计者的思维方式,他们会根据零件承重、受力部位的不同进行思考。

(3)利用3D 打印技术可以大大缩短生产周期。

3D 打印技术从设计到生产,省去了传统加工过程中工艺设计与求证的过程,缩短了生产周期,并能根据市场需求,及时调整生产批量。

creo工程图打印配置教程

creo工程图打印配置教程

creo工程图打印配置教程在creo中,利用普通的喷墨或激光打印机进行打印输出,需要用到两个配置文件:对应打印机的pcf文件和定义线宽的table.pnt还有一些config选项,下面我们就一一进行讲解。

1。

打印配置config选项plotter指定的默认打印机名称,也是保存配置的时候的默认的保存名称在本例中,我们使用的名称为:HP OfficeJet Pro K850.要注意的是这个选项要和我们第二步所说的.pcf配置文件进行搭配使用,如果使用我们在第二步进行详细讲解,如果没有对应的pcf文件,这个选项是无效的plotter_command指定的打印指令,我们就用系统默认的好了: windows_print_managerpro_plot_config_dir指定的配置文件目录,Pro/E会在打印启动时到这个目录寻找打印机的配置文件并从这些配置文件中找出所有可用的打印机并添加到打印机列表中以供用户选择。

如:d:\0_objlib\configpaster_plot_dpi打印的dpi(分辨率),dpi越高,每英寸打印的像素值越高,打印结果越精细,当然也更费墨了和水了呵呵,所以我们在打印照片的时候要选择高dpi值,但是在打印工程图的时候就不必要了,100可以了。

可选值:100/200/300/…use_8_plotter_pens是否使用8支笔,对绘图仪来说,有四支笔和八支笔的分别,但对我们的打印机来说就是八种颜色和四种颜色的区别了,自然我们选yes也没啥坏处。

可选值:yes/nopen_table_file线宽定义文件,指定答应时各几何使用的线宽和颜色等,详细的定义方法我们会在第三步进行讲解。

如果定义了这个选项并且对应的table file存在的话,那么最后的八个定义线宽的config选项将失效。

值如:d:\0_objlib\config\table.pntpen1_line_weightpen2_line_weightpen3_line_weightpen4_line_weightpen5_line_weightpen6_line_weightpen7_line_weightpen8_line_weight定义不同的几何的打印线宽,值越大线线越粗。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一1级进模是指冲压的一次行程中,依次在模具几个不同的位置上同时完成多道冲压工序的冲模。

2模具分类(按完成工序):分为冲裁模、弯曲模、拉深模、成型模;(按导向形式):分为无导向模具和导向模具;(按冲压工序内容):分为单工序模、组合工序模。

(复合膜,级进模)3模具结构特点:导柱与模座孔为H7/r6的过盈配合;导套与上模座孔为H7/r6的过盈配合,导柱与导套的为H7/h6的间隙配合。

其目的为了工作时导柱从下模座孔中被拔出和导套从上模座中脱落下来。

4导柱式冲模的缺点:冲模外形轮廓尺寸较大,结构较为复杂,制造成本高。

5标称压力是指曲柄压力机的标称压力就是滑块所允许承受的最大作用力。

6、滑块行程是指它是指滑块从上止点到下止点所经过的距离,等于曲柄偏心量的2倍。

7、滑块行程次数是指它是指滑块每分钟往复运动的次数。

形成次数越多,生产率越高。

8、装模高度是指装模高度是指滑块在下止点时,滑块下表面到工作台垫板上表面的距离。

9、冲压设备的选择:1)对于中小型的冲裁件、弯曲件或拉深件的生产,应选用开式机械压力机;2)对于大中小型的冲裁件的生产,多采用闭式结构形式的机械压力机;3)在小批量生产中,尤其是大型厚板冲压件的生产,多采用液压机。

10、确定压力机的规格时应遵循哪的原则:压力机滑块行程应满足制件在高度上能获得所需尺寸,并在冲压工序完成后能顺利的从模具上取出来。

11,模架:上,下模座和导柱,导套装配组成的部件。

12弯曲模:简单动作弯曲模,复杂动作弯曲模,级进弯曲模和通用弯曲模13拉伸模:(使用的压力机类型)单动压力机上用的拉伸模,双动压力机上用的拉伸模。

(拉深顺序)首次拉伸模,以后各次拉伸模。

(工序组合)简单拉伸模,复合拉伸模,连续拉伸模。

(有无压料装置)压料装置拉伸模,无压料装置拉伸模。

二章名词解释1冷冲压工艺是利用模具与冲压设备完成加工的过程2冷冲压是在常温下利用冲模和冲压设备对材料是假压力,使其长生苏醒变形或分立,从而获得一定形状、尺寸和性能的工件3分离工序是使冲压件与板料眼一定的轮廓线相互分离的工序4塑料成型工艺是指材料在不破裂的条件下产生塑性变形的工序,从而获得一定形状、尺寸和精度要求的零件5单工序模是指在冲压的一次行程过程中,只能完成一个冲压工序的模具6级进模(连续模)是指在冲压的一次行程过程中,在不同的工位上同时完成两道或两道以上冲压工序的模具7复合模是指在冲压的一次行程过程中,在同一工位上完成两道或两道以上冲压工序的模具8冲裁是使材料的一部分相对另一部分发生分离,是冲压加工方法中的基础工序,应用极为广泛9冲裁间隙是指冲裁的凸模与凹模刃口之间的间隙,凸模与凹模每一侧的间隙称为单边间隙;两侧间隙之和称为双边间隙10尺寸精度是指冲裁件的实际尺寸与基本尺寸的差值,差值越小则精度越高11合理间隙是指采用这一间隙进行冲裁时,能够得到令人满意的冲裁件的断面质量、较高的尺寸精度和较小的冲压力,并使模具有较长的使用寿命12冲裁件工艺性是指该工件在冲裁加工中的难易程度13搭边是指冲裁时制件之间、制件与条(板)料边缘之间的余料。

搭边的作用是:补偿定位误差,保证冲出合格的制件;保持条料具有一定的刚性,便于送料,避免冲裁时条料边缘毛刺被拉入模具间隙,从而保护模具,以免模具过早的磨损而报废14侧刃是以切去条料旁侧少量来限定送料进距的15冲压力是冲裁力、卸料力、推件力和顶料力的总称16模具的压力中心是指冲压力合力的作用点。

17侧刃的作用是以切去条料旁侧少量的材料来限定送料进距18模柄的作用是将模具的上模座固定在冲床的滑块上19排样的方法,按有无废料的情况可分为有废料排样、无废料排样和少废料排样1导柱导套式冲裁模的优缺点??答:1)优点:由于导柱式冲裁模导向准确可靠,保证冲裁间隙均匀稳定,因此,冲裁件的精度比用导板模冲制的工件精度高,冲模使用寿命长,在冲床上安装使用方便(2)缺点:冲模外形轮廓尺寸较大,结构较为复杂,制造成本高2. 冲裁是分离变形的冲压工序。

当凸模、凹模之间的设计间隙合理时,工件受力后的分离变形要进过那几个阶段,分离前在那个阶段的何时将出现微裂纹?答:三个阶段,即:从弹性变形开始,进入塑性变形后以断裂分离告终。

在塑性变形阶段,随着凸模的不断压入,材料的变形程度不断增加,同时变形区硬化加剧,在凸模和凹模的刃口附近,材料就产生微小裂纹,这就意味着破坏开始,塑性变形结束。

断裂分离阶段,当刃口附近应力达到材料破坏应力时,凸、凹模间的材料先后在靠近凸、凹模刃侧面产生裂纹,并沿最大切应力方向向材料内层扩展,使材料分离3普通冲裁件的断面具有怎样的特征?这些断面特征又是如何形成的?答普通冲裁件的断面一般可以分成四个区域,既圆角带、光亮带、断裂带和毛刺四个部分。

(1)圆角带的形成发生在冲裁过程的第一阶段(即弹性变形阶段)主要是当凸模刃口刚压入板料时,刃口附近的材料产生弯曲和伸长变形,使板料被带进模具间隙从而形成圆角带。

(2)光亮带的形成发生在冲裁过程的第二阶段(即塑性变形阶段),当刃口切入板料后,板料与模具侧面发生挤压而形成光亮垂直的断面(冲裁件断面光亮带所占比例越大,冲裁件断面的质量越好)。

(3)断裂带是由于在冲裁过程的第三阶段(即断裂阶段),刃口处产生的微裂纹在拉应力的作用下不断扩展而形成的撕裂面,这一区域断面粗糙并带有一定的斜度。

(4)毛刺的形成是由于在塑性变形阶段的后期,凸模和凹模的刃口切入板料一定深度时,刃尖部分呈高静水压应力状态,使微裂纹的起点不会在刃尖处产生,而是在距刃尖不远的地方发生。

随着冲压过程的深入,在拉应力的作用下,裂纹加长,材料断裂而形成毛刺。

对普通冲裁来说,毛刺是不可避免的,但我们可以通过控制冲裁间隙的大小使得毛刺的高度降低。

4什么是冲裁间隙?冲裁间隙对冲裁质量有哪些影响?答:1)冲裁间隙是指冲裁凹模、凸模在横截面上相应尺寸之间的差值。

该间隙的大小,直接影响着工件切断面的质量、冲裁力的大小及模具的使用寿命。

2)合理的冲裁间隙时,凸模与凹模刃口所产生的裂纹在扩展时能够互相重合,这时冲裁件切断面平整、光洁,没有粗糙的裂纹、撕裂、毛刺等缺陷。

间隙过小,板料在凸、凹模刃口处的裂纹则不能重合。

凸模继续压下时,使中间留下的环状搭边再次被剪切,这样,在冲裁件的断面出现二次光亮带,不平整,尺寸精度略差。

3)间隙过大时,板料在刃口处的裂纹同样也不重合,但与间隙过小时的裂纹方向相反,工件切断面上出现较高的毛刺和较大的锥度。

5什么叫搭边及搭边有什么作用?答:排样时,工件与工件以及工件与条料侧边之间留下的工艺余料,称为搭边。

作用是:补偿送料误差,使条料对凹模型孔有可靠的定位,以保证工件外形完整,获得较好的加工质量。

保持条料有一定的刚度,以保证零件质量和送料方便。

搭边太大,浪费材料;太小,会降低工件断面质量,影响工件的平整度,有时还会出现毛刺或搭边被拉进凸模与凹模的间隙里,造成冲模刃口严重磨损。

影响模具寿命。

6冲裁的变形过程是怎样的?答:冲裁的变形过程分为三个阶段:从凸模开始接触坯料下压到坯料内部应力数值小于屈服极限,这是称之为弹性变形阶段(第一阶段);如果凸模继续下压,坯料内部的应力达到屈服极限,坯料开始产生塑性变形直至在刃口附近由于应力集中将要产生裂纹为止,这是称之为塑性变形阶段(第二阶段);从在刃口附近产生裂纹直到坯料产生分离,这就是称之为断裂分离阶段(第三阶段)7什么是冲模的压力中心?确定模具的压力中心的目的?答:冲模的压力中心就是模具在冲压时,被冲压材料对冲模的各冲压力合力的作用点位置,也就是冲模在工作时所受合力的作用点位置。

目的:(1)使冲裁压力中心与冲床滑块中心相重合,避免产生偏弯矩,减少模具导向机构的不均匀磨损(2)保持冲裁工作间隙的稳定性,防止刃口局部迅速变钝,提高冲裁件的质量和模具的使用寿命(3)合理布置凹模型孔位置第三章弯曲工艺与弯曲模具设计1弯曲是使材料产生塑性变形,将平直板材或管材料等型材的毛坯或半成品,放到模具中进行弯曲,得到具有一定角度或形状的制件的加工方法。

2弯曲分为自由弯曲和校正弯曲3弯曲变形分为弹性弯曲,弹性—塑性弯曲,纯塑性弯曲三个阶段4弯曲时:内层受压—变厚外层受压—变薄5回弹的影响因素:①材料的力学性能②弯曲角θ③相对弯曲半径R/t ④弯曲方式及模具结构⑤弯曲力⑥模具间隙6弯曲件要求材料应具有足够的塑性、较低的屈服点及较高的弹性模量。

7板料比较薄的短边取小值,比较厚的长边取大值8最小弯曲半径:在保证坯料外表表面纤维不发生破坏的前提下,弯曲件能够弯曲成的内表面最小圆角半径。

9最小相对弯曲半径的影响因素:①材料的力学性能②弯曲中心角α③板料的纤维方向与弯曲线夹角的影响④弯曲件宽度⑤弯曲件板料厚度⑥板料表面与断面质量的影响10在弯曲直角时,若直立部分过小,弯曲稳定性就差11弯曲件的形状与尺寸应对称分布,防止弯曲时因圆角不同,摩擦阻力不同,而造成弯曲件尺寸精度不高,甚至弯曲失败。

12防止交接处因受力不均或应力集中而造成开裂,圆角部位畸变等缺陷,应预先在弯曲件上设置工艺上必须的工艺孔,槽及缺口。

13提高弯曲件质量的措施:①减少回弹的方法②防止弯曲件开裂③防止偏移④底部不平⑤表面擦伤14减少回弹的方法:①补偿法②校正法③拉弯工艺④正确选择弯曲件结构15防止弯曲件开裂:①选择塑性好的材料②毛坯的表面质量要好③弯曲时排样要注意板料或卷料的轧制方向16表面产生的划伤而留下的痕迹原因:①在工作表面附着较硬的颗粒②凹模的圆角半径太小③凸模与凹模的间隙太小17展开长度确定原则是毛坯长度应等于弯曲后弯曲零件中性层的长度18根据相对弯曲半径分为有圆角半径弯曲和无圆角半径弯曲以0.5t来判断19弯曲力是指弯曲件完成预定弯曲时所需要的压力机施加压力20压力机标称压力总的原则是压力机吨位必须大于弯曲时所有工艺力之和21弹顶器的主要作用是将弯曲后的零件顶出凹模23模具圆角半径的确定:凸模圆角半径②凹模深度③凹模圆角半径23模具间隙越小,弯曲力越大,使零件侧壁变薄,并降低凹模寿命。

间隙越大,回弹越大,弯曲件精度降低24凸,凹模工作部位尺寸计算的基本原则:①零件标注外形尺寸时,模具是以凹模为基准件,间隙取在凸模上②零件标注内形尺寸时,模具以凸模为基准件,间隙取在凹模上25当零件标注外形尺寸时,先计算凹模尺寸,然后再减去间隙值来获得凸模尺寸26按弯曲件形状可分为V形件,U形件,Z形件,圆圈形状弯曲模;1)按弯曲角度多少分为单角弯曲,双角弯曲,四角弯曲等2)按结构形式分为单工序弯曲模,多工序弯曲模等3)按结构复杂程度又分为简单弯曲模,复杂弯曲模等27.凸模垫板的作用防止凸模尾部压伤模座表面28偏移就是弯曲件在弯曲后不对称,在水平方向有移动。

29如何防止弯曲偏移?1)模具结构上采用压料装置;2)采用定位板、定位销;3)工艺方案要合理30产生底部不平的原因是没有顶料装置或顶料力不够而使弯曲时板料与底部不能靠紧,造成底部不平。
