混凝土回弹推定值

如何评价回弹法测强报告结果

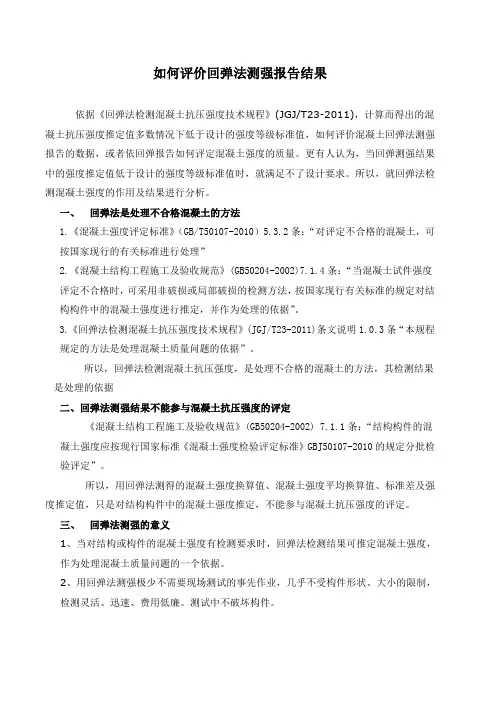

如何评价回弹法测强报告结果依据《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011)，计算而得出的混凝土抗压强度推定值多数情况下低于设计的强度等级标准值，如何评价混凝土回弹法测强报告的数据，或者依回弹报告如何评定混凝土强度的质量。

更有人认为，当回弹测强结果中的强度推定值低于设计的强度等级标准值时，就满足不了设计要求。

所以，就回弹法检测混凝土强度的作用及结果进行分析。

一、回弹法是处理不合格混凝土的方法1.《混凝土强度评定标准》（GB/T50107-2010）5.3.2条：“对评定不合格的混凝土，可按国家现行的有关标准进行处理”2.《混凝土结构工程施工及验收规范》(GB50204-2002)7.1.4条：“当混凝土试件强度评定不合格时，可采用非破损或局部破损的检测方法，按国家现行有关标准的规定对结构构件中的混凝土强度进行推定，并作为处理的依据”。

3.《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011)条文说明1.0.3条“本规程规定的方法是处理混凝土质量问题的依据”。

所以，回弹法检测混凝土抗压强度，是处理不合格的混凝土的方法，其检测结果是处理的依据二、回弹法测强结果不能参与混凝土抗压强度的评定《混凝土结构工程施工及验收规范》(GB50204-2002) 7.1.1条：“结构构件的混凝土强度应按现行国家标准《混凝土强度检验评定标准》GBJ50107-2010的规定分批检验评定”。

所以，用回弹法测得的混凝土强度换算值、混凝土强度平均换算值、标准差及强度推定值，只是对结构构件中的混凝土强度推定，不能参与混凝土抗压强度的评定。

三、回弹法测强的意义1、当对结构或构件的混凝土强度有检测要求时，回弹法检测结果可推定混凝土强度，作为处理混凝土质量问题的一个依据。

2、用回弹法测强极少不需要现场测试的事先作业，几乎不受构件形状、大小的限制，检测灵活、迅速、费用低廉。

测试中不破坏构件。

四、回弹法测强报告中的有关数据的含义要想正确理解回弹法测强结果，就得知道回弹法测强报告中有关数据的含义。

c30砼回弹值对照表

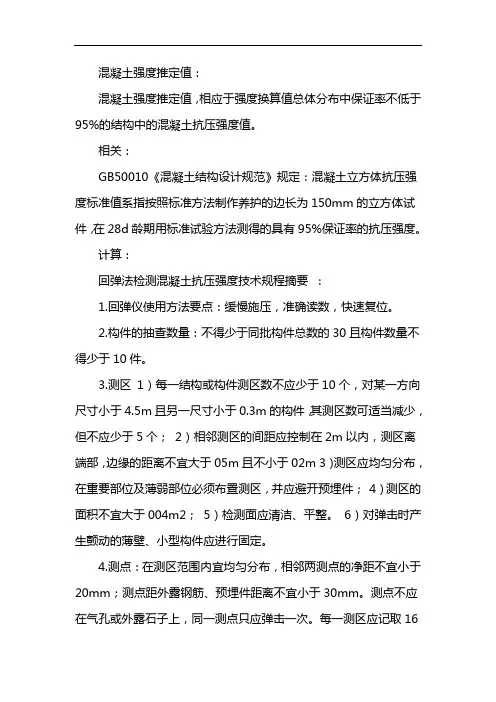

混凝土强度推定值：混凝土强度推定值，相应于强度换算值总体分布中保证率不低于95%的结构中的混凝土抗压强度值。

相关：GB50010《混凝土结构设计规范》规定：混凝土立方体抗压强度标准值系指按照标准方法制作养护的边长为150mm的立方体试件，在28d龄期用标准试验方法测得的具有95%保证率的抗压强度。

计算：回弹法检测混凝土抗压强度技术规程摘要：1.回弹仪使用方法要点：缓慢施压，准确读数，快速复位。

2.构件的抽查数量：不得少于同批构件总数的30且构件数量不得少于10件。

3.测区1）每一结构或构件测区数不应少于10个，对某一方向尺寸小于4.5m且另一尺寸小于0.3m的构件，其测区数可适当减少，但不应少于5个；2）相邻测区的间距应控制在2m以内，测区离端部，边缘的距离不宜大于05m且不小于02m 3）测区应均匀分布，在重要部位及薄弱部位必须布置测区，并应避开预埋件；4）测区的面积不宜大于004m2；5）检测面应清洁、平整。

6）对弹击时产生颤动的薄壁、小型构件应进行固定。

4.测点：在测区范围内宜均匀分布，相邻两测点的净距不宜小于20mm；测点距外露钢筋、预埋件距离不宜小于30mm。

测点不应在气孔或外露石子上，同一测点只应弹击一次。

每一测区应记取16个回弹值，估读至1。

5碳化深度值测量1）测量值测量完毕后，应在有代表性的位置上测量碳化深度值，测点不应少于构件测区数的30，取其平均值为该构件每测区的碳化深度值，当碳化深度值极差大于20mm时，应在每一测区测量碳化深度值。

2）可采用适当工具在测区表面形成直径约15mm的孔洞，其深度应大于混凝土碳化深度。

孔洞中的粉未和碎屑应除净，并不得用水擦洗。

同时应采用浓度为1的酚酞溶液滴在孔洞内壁的边缘处，当已碳化与未碳化界线清楚时，再用深度测量工具测量已碳化与未碳化混凝土交界面到混凝土表面的垂直距离，测量不应少于3次，取其平均值。

每次读数精确至05mm。

混凝土回弹强度及一般换算及推定值

混凝土回弹强度及一般换算及推定值
混凝土回弹强度的一般换算及推定值
工程中难免会遇到混凝土强度的问题，最近一段时间本人通过工程实践及个人总结，得出以下结论和成果
一般人会认为商品混凝土的强度，加上下表中所示修正值，所以片面的认为回弹的平均值加上修正值
就是真正意义上的混凝土强度值，其实不然。

附表：泵送混凝土的修正值
首先
先在测区检测得到以下数据，即初步的16组数据，大家都知道16组数据中；要剔除3组最高值及3
组最低值；然后算的平均值
注：常规的检测不会考虑水平角度修正值及垂直角度修正值
其次
求的平均值后对于碳化深度进行换算；如下
查表后求得相应的数值
例如平均值为20.1，碳化深度为2.0；那么相应的换算强度就为10.1
最后
根据相应的换算值及平均值中的最小值求得标准差；然后加上内插法计算的泵送混凝土修正修数求的
推定值
以上仅供参考，个人学习之用。

回弹法评定混凝土强度公式

回弹法评定混凝土强度公式

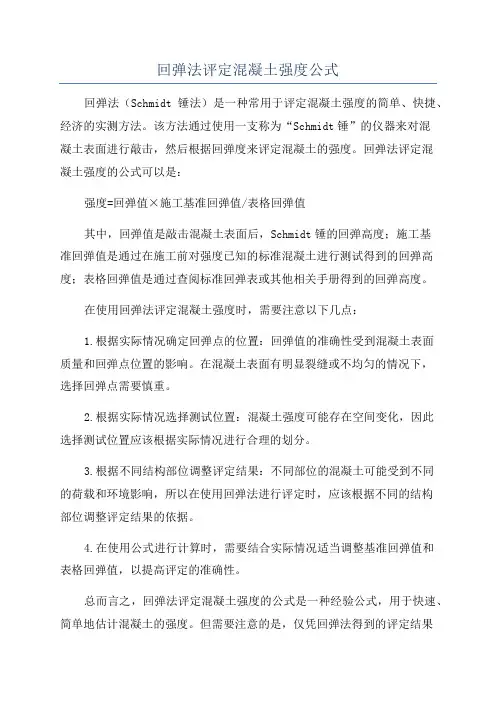

回弹法（Schmidt锤法）是一种常用于评定混凝土强度的简单、快捷、经济的实测方法。

该方法通过使用一支称为“Schmidt锤”的仪器来对混
凝土表面进行敲击，然后根据回弹度来评定混凝土的强度。

回弹法评定混
凝土强度的公式可以是：
强度=回弹值×施工基准回弹值/表格回弹值
其中，回弹值是敲击混凝土表面后，Schmidt锤的回弹高度；施工基
准回弹值是通过在施工前对强度已知的标准混凝土进行测试得到的回弹高度；表格回弹值是通过查阅标准回弹表或其他相关手册得到的回弹高度。

在使用回弹法评定混凝土强度时，需要注意以下几点：
1.根据实际情况确定回弹点的位置：回弹值的准确性受到混凝土表面
质量和回弹点位置的影响。

在混凝土表面有明显裂缝或不均匀的情况下，
选择回弹点需要慎重。

2.根据实际情况选择测试位置：混凝土强度可能存在空间变化，因此
选择测试位置应该根据实际情况进行合理的划分。

3.根据不同结构部位调整评定结果：不同部位的混凝土可能受到不同
的荷载和环境影响，所以在使用回弹法进行评定时，应该根据不同的结构
部位调整评定结果的依据。

4.在使用公式进行计算时，需要结合实际情况适当调整基准回弹值和
表格回弹值，以提高评定的准确性。

总而言之，回弹法评定混凝土强度的公式是一种经验公式，用于快速、简单地估计混凝土的强度。

但需要注意的是，仅凭回弹法得到的评定结果
不能完全代表混凝土的实际强度，对于有严格强度要求的工程项目，还需要进行其他更加准确的检测方法。

回弹法检测混凝土强度

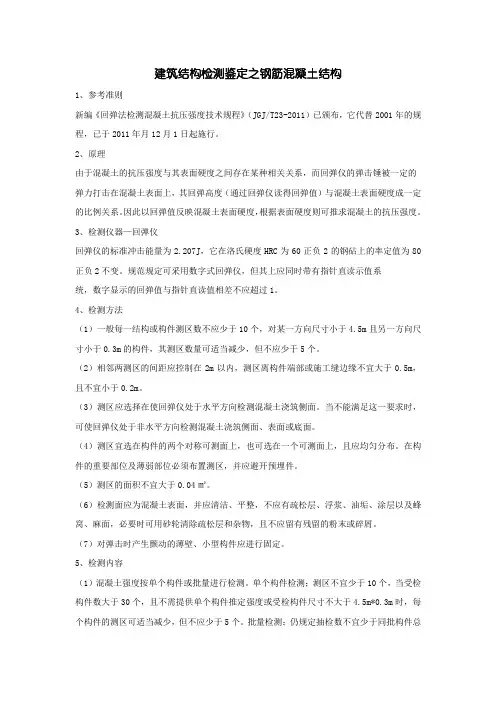

建筑结构检测鉴定之钢筋混凝土结构1、参考准则新编《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）已颁布，它代替2001年的规程，已于2011年月12月1日起施行。

2、原理由于混凝土的抗压强度与其表面硬度之间存在某种相关关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度成一定的比例关系。

因此以回弹值反映混凝土表面硬度，根据表面硬度则可推求混凝土的抗压强度。

3、检测仪器—回弹仪回弹仪的标准冲击能量为2.207J，它在洛氏硬度HRC为60正负2的钢砧上的率定值为80正负2不变。

规范规定可采用数字式回弹仪，但其上应同时带有指针直读示值系统，数字显示的回弹值与指针直读值相差不应超过1。

4、检测方法（1）一般每一结构或构件测区数不应少于10个，对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个。

（2）相邻两测区的间距应控制在2m以内，测区离构件端部或施工缝边缘不宜大于0.5m，且不宜小于0.2m。

（3）测区应选择在使回弹仪处于水平方向检测混凝土浇筑侧面。

当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土浇筑侧面、表面或底面。

（4）测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。

在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件。

（5）测区的面积不宜大于0.04㎡。

（6）检测面应为混凝土表面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面，必要时可用砂轮清除疏松层和杂物，且不应留有残留的粉末或碎屑。

（7）对弹击时产生颤动的薄壁、小型构件应进行固定。

5、检测内容（1）混凝土强度按单个构件或批量进行检测。

单个构件检测；测区不宜少于10个，当受检构件数大于30个，且不需提供单个构件推定强度或受检构件尺寸不大于4.5m*0.3m时，每个构件的测区可适当减少，但不应少于5个。

混凝土回弹法强度测定方法步骤

强度数据的修订及确认
3、对按批量检测的构件，当该批构件混凝土强度标准差出现下列情况之一时，则该批构件应全部按单个构件检测。 a、当该批构件混凝土强度平均值小于 25MPa时； fccu＞4.5MPa b、当该批构件混凝土强度平均值不小于 25MPa时； fccu＞5.5MPa
三、碳化深度的测定
5、碳化值的确认碳化深度的测定点不应少于构件测区数的 30%，取其平均值为该构件每测区的碳化深度值。当碳化深度值极差大于2.0mm时，应在每一测区测量碳化深度值。
强度数据的修订及确认
回弹值计算步骤： 1、计算测区平均回弹值
计算测区平均回弹值，应从该测区的16个回弹值中剔除3个最大值和3个最小值，余下的10个回弹值取平均值。精确到0.1。
三、碳化深度的测定
1、碳化深度的原理
碳化：空气中的二氧化碳渗透到混凝土内，与其碘性物质起化学反应后生成碳酸盐和水我们把这一过程称之为混凝土碳化。
碳化深度：因混凝土本身呈碱性，而碳化后呈酸性，故我们利用酚酞溶液遇碘变色的性质来测定混凝土的碳化深度。
碳化深度
碱性物质变成分红色
酸性不变色
三、碳化深度的测定
测时构件混凝土的龄期。
二、混凝土回弹操作
1、待检验构件的确认 4. 1. 2由于回弹法测试具有快速，简便的特点。能在
短期内进行较多数量的检测。
以取得代表性较高的总体混凝土强度质量。故作此规定。原规定按批进行检测的构件抽检数量不得少于同批构件总数的 30%且测区数量不得少于 100 个但是对于较小的构件只需布置 5 个测区。如果强调不少于 100 个测区的话，则被测构件数量过大，因此将其改为构件数量不得少于 10 件
a、当结构或构件测区数少于10个时。公式：fcu,e=fccu,min 式中：fccu,min---构件中最小的测区混凝土强度换算值。

回弹法推定混凝土强度

回弹法推定混凝土强度 Prepared on 22 November 2020回弹法推定混凝土强度工法编制人员：颜帅石松目次一、前言 (3)二、说明 (3)三、前期技术准备工作 (3)四、现场测量及数据收集工作 (4)五、数据处理及分析表格 (5)六、数据合格判定 (5)七、总结及注意事项分析 (6)八、附：数据分析处理表格 (6)回弹法推定混凝土强度工法一、前言用回弹法检测混凝土抗压强度，虽然检测精度不高，但是设备简单、操作方便、测试迅速，且不破坏混凝土的正常使用，故在现场直接测定中使用较多。

依据有效的实测数据和相关的技术规程，可快速推定相关部位混凝土抗压强度，数据分析过程是推定混凝土强度的重要步骤。

二、说明1、根据回弹法确定混凝土的抗压强度依据《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011。

2、回弹法确定混凝土强度的检测条件应于《回弹法检测混凝土抗压强度技术规程》上钻取的混凝土芯样或同条件试块对测区混凝土强度换算值进行修正。

3、技术规程说明：①符合下列条件的非泵送混凝土，测区强度应按本规程附录A进行强度换算。

②混凝土采用的水泥、砂浆、外加剂、掺合料、拌合用水符合国家现行有关标准；③采用普通成型工艺；④采用符合国家标准规定的模板；⑤蒸汽养护出池经自然养护7d以上，且混凝土表层为干燥状态；⑥自然养护且龄期为（14~1000）d；⑦抗压强度为（~）Mpa。

⑧4、回弹仪器的选定，可为数字式的，也可为指针直读式的。

回弹仪使用时的环境温度应为（-4~40）℃。

5、回弹值的计算方式以及混凝土强度的计算由回弹法检测混凝土抗压强度技术规程JGJ/T 23-2011确定（详见规程第5、7章）。

三、前期技术准备工作1. 采用回弹法检测混凝土强度时，宜具有下列资料：①工程名称，设计单位，施工单位；②构件名称、数量及混凝土类型、强度等级；③水泥安定性，外加剂、掺合料品种，混凝土配合比等；④施工模板、混凝土浇筑、养护情况及浇筑日期等；⑤必要的设计图纸和施工记录；⑥检测原因。

混凝土强度等级检测回弹试验附砼强度换算值

混凝土强度等级检测 ( 回弹试验 )回弹法检测砼强度试用于工程构造一般砼抗压强度的检测。

砼强度值确实定分为以下几个步骤：1、回弹值丈量2、2、碳化深度值丈量3、3、回弹值计算4、4、砼强度的计算一、回弹值丈量1、一般规定：构造或物品砼强度检测可采纳以下两种方式，其适用范围及构造或构件数目应切合以下规定：（1）、单个检测：合用于单个构造或构件的检测。

（2）、批量检测：合用于同样的生产工艺条件下，砼强度等级同样，原资料、配合比、成型工艺、保养条件基本一致且龄期邻近的同类构造或构件，按批进行检测的构造构件。

抽检数目不得少于同批构件总数的 30%且不得少于 10 件。

2、每一构造或构件的测区应切合以下规定：（1）、每一构造或构件测区数目应许多于10 个。

对某一方向尺寸小于 4.5 米，且另一方向尺寸小于 0.3 米的构件其测区数目可适合减少，但不该少于 5 个。

（2）、相邻两测区的间距应控制在 2 米之内。

测区离构件端部或施工缝边沿的距离不宜大于0.5 米，且不宜小于0.2 米。

（3）、测区应选在使回弹仪处于水平方向检测砼浇筑侧面，当不可以知足这一要求时，可使回弹仪处于非水平方向检测砼强度浇筑侧面、表面或底面。

但回弹值需修正。

（4）、测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀散布。

在构件的重要部位及单薄部位一定部署测区，并应避开预埋件。

（5）、测区的面积不宜大于 0.04 ㎡。

（6）、检测面应为砼表面，并应洁净平坦，不该有松散层、浮浆、油垢、涂层以及蜂窝、麻面。

必需时可用砂轮消除松散层和杂物，且不该有残留的粉末或碎屑。

3、回弹值测定（1）、检测时，回弹仪的轴线应一直垂直于构造或构件的检测面。

迟缓施压，正确读数，迅速复位。

（2）、测点宜在测区范围内均匀散布。

相邻两测点的净距不宜小于20mm。

测点距外露钢筋、预埋件的距离不宜小于30mm。

测点不该在气孔或外露石子上，同一测点只应弹一次，每一测区应取16 个回弹值。

03-商品砼回弹强度推定值与钻芯强度的比较

（所有内容均摘自互联网，共享为了更好地学习交流。

如果侵犯了您的权益，我将立即删除。

）关于回弹法检测混凝土强度的学习。

商品砼回弹强度与钻芯强度的对比分析张斌赵晨甦（南京栖霞建筑材料中心试验室）[摘要]在砼强度检测技术中，回弹法、钻芯法广泛应用于工程实体质量检测，本文从日常工作中取得的回弹及钻芯砼抗压数据对比分析两种检测方法的合理运用。

[关键词]实测强度比较测强曲线测强方法选择在砼无损检测技术中，回弹法具有检测方法简便，检测速度快，费用低，不造成结构或构件的局部破损等特点。

它是砼无损检测方法中应用最为广泛的一种，然而由于我国地域宽广辽阔，东西南北自然环境及气候不同，加之各地、甚至同一地区的不同砼公司生产的砼原材料有一定的差异，因此采用现行的的全国统一测强曲线、地区测强曲线以及专用测强曲线。

但是在不同的工程现场检测砼强度时就表现出较大的差异。

有时其强度误差值明显超过了标准JGJ/T23-2011中对“测强曲线”误差范围的规定，并且此种现象有逐渐增多的趋势。

随着时代的发展，砼技术也日新月异的向前发展着。

目前全国各主要城市的城区均以商品砼供应为主，砼已到了专业化生产阶段，使得新技术新材料等在砼中的应用加快并普遍化。

本文将依据2011-2012年上半年某砼公司的现场实际检测，通过利用“测强曲线”换算出的回弹强度与同测区的钻芯芯样强度的对比分析，得出在C30-C35强度等级范围内，钻芯强度较同测区回弹强度高33%-48%，且从C30-C40，有随着砼强度等级提高而回弹强度与同测区钻芯强度差距加大的趋势。

2011-2012年，在此砼公司供应的商品砼的几个工地，用回弹法抽测构件时，发现个别楼层的砼强度偏低。

为此，对其进行了系统检测，检测时龄期为60d-135d。

检测中发现砼碳化偏大，回弹强度偏低，为此钻取了砼芯样进行校正。

结果发现，砼芯样强度较同测区回弹强度高33%-48%。

下表为现场实测砼回弹强度与同测区钻芯强度的结果比较。

若你还不熟悉回弹法检测混凝土强度，可以看这里

若你还不熟悉回弹法检测混凝土强度，可以看这里一、整体了解一下回弹法1、回弹法的原理混凝土表面硬度与混凝土极限强度存在一定关系，回弹仪的弹击重锤被一定弹力打击在混凝土表面上，其回弹高度和混凝土表面硬度存在一定关系。

这样可以利用回弹仪测试混凝土表面硬度，并结合混凝土碳化深度从而间接测定混凝土强度。

2、特点回弹法是目前国内应用最为广泛的结构混凝土抗压强度检测方法优点1：对结构没有损伤；优点2：仪器轻巧，使用方便；优点3：测试速度快；优点4：测试费用相对较低优点5：可以基本反映结构混凝土抗压强度规律；缺点1：精度相对较低；缺点2：不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测（规程1.0.2条）。

(表面遭受火灾、冻伤、受化学物质侵蚀或内部有缺陷等）。

现在有单位和学者进行研究。

缺点3：影响因素多（水泥品种、骨料粗细、骨料粒径、配合比、混凝土碳化等；龄期、模板、泵送、高强等）。

3、适用规范《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011，将于2011年12月1日实施。

JGJ/T23-2001届时作废。

仪器要求：《回弹仪》GB/T9138《回弹仪》JJG817（正在修订）二、回弹法检测对人员和仪器的要求1、人员的要求使用回弹仪进行工程检测的人员，应通过主管部门认可的专业培训，并持有相应的资格证书。

仪器、方法均从国外引进，国内外不同；会出现因人而异。

2、仪器1）构造2）技术要求（1）回弹仪可为数字式的，也可为指针直读式的（3.1.1条）。

（2）回弹仪应具有产品合格证及计量检定证书，并应在明显的位置上标注：名称、型号、制造厂名（或商标）、出厂编号（3.1.2条）。

（3）回弹仪使用时的环境温度应为-4～40℃。

（3.1.4条）（4）回弹仪除应符合现行国家标准《回弹仪》GB/T9138的规定外，尚应符合下列规定:a、水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为2.207J。

b、弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上“0”处。

【VIP专享】回弹法检测混凝土抗压强度标准差和推定值的计算方法公式

回弹法检测混凝土抗压强度标准差和推定值的计算方法公式？2011-11-7 21:36提问者：匿名 | 浏览次数：869次我来帮他解答推荐答案2011-11-7 21:48混凝土回弹要十个以上测区，每个测区16个测点，去掉3个最大、3个最小回弹值，算剩余10个回弹值平均值，再进行角度修正，浇筑面修正，然后根据修正后的回弹平均值和碳化深度查表（测强曲线）。

如果混凝土是泵送施工，还要根据碳化深度及混凝土强度再修正一次。

计算测区强度平均值=各测区强度之和/测区个数计算标准差=所有数的平方和减去平均值的平方乘以数的个数，所得结果除以数的个数减一，再把所得值开根号，得到的数就是这组数的标准差。

按批检验时，混凝土强度推定值=测区强度平均值-1.645标准差。

关于混凝土回弹强度计算过程中，标准差计算方式的疑问。

2011-4-8 11:40提问者：匿名 | 浏览次数：2685次根据《回弹法检测混凝土抗压强度技术规程JGJ_T23-2001》规定，混凝土结构或构件测区数在10个及10个以上时要计算强度标准差，规程上边的公式为：标准差=所有数的平方和减去平均值的平方乘以数的个数，所得结果除以数的个数减一，再把所得值开根号。

也就是说，该公式根号内分子为：Xi^2-X^2求和（Xi为第i个测区混凝土强度换算值，X为测区混凝土强度换算值的平均值），但是根据数理统计中的标准差计算方式，根号内的分子应该是（Xi—X）^2求和才对（评定压实度等也用的这个算法），为什么回弹规程上边的标准差计算方式和数理统计的标准差计算方式不同，他们的计算结果明显不一样，求高人指点，只会在网上复制粘贴的朋友请绕道，求真相，谢谢！我来帮他解答2011-4-8 14:35满意回答1.方差s^2=[(x1-x)^2+(x2-x)^2+......(xn-x)^2]/n (x为真值)2.标准差=方差的算术平方根以上计算公式中根号内的分母为n(即样本个数)，因为真值通常是未知的，当测量次数无限大时，其平均值才等于真值，因此该公式适用于对总体的所有样本进行测量。

回弹法检测商品混凝土强度推定值偏低的分析

回弹法检测商品混凝土强度推定值偏低的分析1前言回弹法检测混凝土质量是非破损检测硬化混凝土抗压强度的一种最常用的方法，在工程建设中成为质量检测、质量监督和质量控制的重要方法。

但在实际应用中发现，按照规范JGJ/T23-2011《回弹法检测混凝土抗压强度技术规范》(以下简称《规范》)进行商品混凝土的强度推定时存在较大的偏差。

本文作者根据工作实践和对试验结果的分析认为：《规范》要求进行回弹法检测混凝土实体强度，对商品混凝土的特点考虑不足，对施工现场的实际情况未能进行合理区分，不能通过对混凝土表面状态进行符合实际情况的修正，从而导致回弹法推定实体混凝土强度值与立方体抗压强度存在较大的偏差。

必须对现场施工过程中的实际情况进行相应修正，并结合现在商品混凝土实际应用材料进行一定的修正，方可使回弹法推定强度值更能符合商品混凝土浇筑的结构实体的实际情况。

2回弹法推定混凝土强度值与试件强度的关系2.1回弹原理和回弹曲线回弹检测结果实际反映的是混凝土的表面硬度。

混凝土强度与表面硬度之间有一定相关性。

使用回弹仪测定混凝土表面硬度，就可以根据强度换算表(回弹曲线)，推定出混凝土强度。

回弹曲线是用标准方法和常规的材料进行试验，测得混凝土试块的抗压强度值与回弹仪回弹读值，经碳化等修正后所得的趋势线，用来编制混凝土抗压强度推定值的换算表。

由于试验回弹曲线时考虑的条件与目前商品混凝土实际应用的情况有不同，且针对不同的材料所形成的曲线差异较大，《规范》所列统一回弹曲线有相当大的局限性，因此《规范》鼓励各地方根据各自不同条件制定符合自身条件的地方曲线和专用曲线。

2.2回弹的局限与偏差原因(1)掺和料的添加：回弹曲线确定时未考虑混凝土掺用多种掺和料情况下对回弹值的影响。

在掺入掺和料后将会在早期降低混凝土的强度，表面强度会更低。

同时，在未采取符合要求的养护制度时也会增加混凝土表面的未水化层深度，使混凝土内外的强度差距加大。

(2)流动性的增长：泵送商品混凝土与普通混凝土相比最大的区别是流动性大，工作性能要求高，混凝土需要的浆体数量多。

[新版]回弹法检测混凝土强度

回弹法检测混凝土强度的判定:（一）检测频率：每种结构测区数量应覆盖构件总数量5%以上，且不少于鉴定实施细则规定的最小频率。

（二）测区布置：应按随机抽样的方法布置测区选定测区。

（三）混凝土强度的判定规则：1、根据《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2001计算结构或构件混凝土强度的推定值R推定。

2、当按非统计方法（结构或构件测区数少于10个）确定推定值R推定时，若R推定≥0.95R 设计，则结构或构件混凝土强度判定为合格；否则混凝土强度判定为不合格。

3、当按统计方法（结构或构件测区数不少于10个）确定推定值R推定时，若R推定≥0.9R 设计，且强度换算值中的最小值Rmin≥0.85R设计时,则结构或构件混凝土强度判定为合格；否则混凝土强度判定为不合格。

钢筋保护层厚度检验的结构部位和构件数量，应符合下列要求：1 钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定；2 对梁类、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。

E.0.2 对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向钢筋的保护层厚度进行检验。

对每要钢筋，应在有代表性的部位测量1点。

钢筋保护层厚度检验时,纵向受力钢筋保护层厚度的允许偏差，对梁类构件为+10mm，-7mm；对板类构件为+8mm，-5mm结构实体钢筋保护层厚度验收合格应符合下列规定：1 当全部钢筋保护层厚度检验的全格点率为90%及以上时，钢筋保护层厚度的检验结果应判为合格；2 当全部钢筋保护层厚度检验的合格点率小于90%但不小于80%，可再抽取相同数量的构件进行检验；当按两次抽样总数和计算的合格点率为90%及以上时，钢筋保护层厚度的检验结果仍应判为合格；3 每次抽样检验结果中不合格点的最大偏差均不应大于本附录E.0.4条允许偏差的1.5倍。

回弹法检测混凝土抗压强度标准差和推定值及计算方法公式

回弹法检测混凝土抗压强度标准差和推定值及计算方法公式回弹法检测混凝土抗压强度标准差和推定值的计算方法公式？2011-11-7 21:36提问者：匿名 | 浏览次数：869次我来帮他解答推荐答案2011-11-7 21:48混凝土回弹要十个以上测区，每个测区16个测点，去掉3个最大、3个最小回弹值，算剩余10个回弹值平均值，再进行角度修正，浇筑面修正，然后根据修正后的回弹平均值和碳化深度查表（测强曲线）。

如果混凝土是泵送施工，还要根据碳化深度及混凝土强度再修正一次。

计算测区强度平均值=各测区强度之和/测区个数计算标准差=所有数的平方和减去平均值的平方乘以数的个数，所得结果除以数的个数减一，再把所得值开根号，得到的数就是这组数的标准差。

按批检验时，混凝土强度推定值=测区强度平均值-1.645标准差。

关于混凝土回弹强度计算过程中，标准差计算方式的疑问。

2011-4-8 11:40提问者：匿名 | 浏览次数：2685次根据《回弹法检测混凝土抗压强度技术规程JGJ_T23-2001》规定，混凝土结构或构件测区数在10个及10个以上时要计算强度标准差，规程上边的公式为：标准差=所有数的平方和减去平均值的平方乘以数的个数，所得结果除以数的个数减一，再把所得值开根号。

也就是说，该公式根号内分子为：Xi^2-X^2求和（Xi为第i个测区混凝土强度换算值，X为测区混凝土强度换算值的平均值），但是根据数理统计中的标准差计算方式，根号内的分子应该是（Xi—X）^2求和才对（评定压实度等也用的这个算法），为什么回弹规程上边的标准差计算方式和数理统计的标准差计算方式不同，他们的计算结果明显不一样，求高人指点，只会在网上复制粘贴的朋友请绕道，求真相，谢谢！我来帮他解答2011-4-8 14:35满意回答1.方差s^2=[(x1-x)^2+(x2-x)^2+......(xn-x)^2]/n (x为真值)2.标准差=方差的算术平方根以上计算公式中根号内的分母为n(即样本个数)，因为真值通常是未知的，当测量次数无限大时，其平均值才等于真值，因此该公式适用于对总体的所有样本进行测量。

回弹法测混凝土强度

回弹法测混凝土强度一、适用范围回弹法适用于一般建筑工程中普通混凝土抗压检测，检测结果可作为处理混凝土质量问题的依据。

不适用于表层与内部质量明显差异或内部存在缺陷的混凝土结构的检测二、抽样方法及样本大小规定1、相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件和龄期相同的构件，按批进行检测，抽检数量不得少于同批构件总数的30%且构件数量不得少于10个。

抽检构件数量不得少于标准规定的最小样本容量。

抽取构件时，抽取具有一定代表性的构件，有关方面应协商一致。

2、样本测区要求，每一个构件测区数不少于10个；对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个。

3、相邻两测区应控制在2m以内，测区离构件边缘距离不宜大于0.5m且不宜小于0.2m。

4、测区面积不宜大于0.04㎡。

5、测区应尽量选在使回弹仪处于水平方向检测混凝土的侧面。

当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土的浇筑侧面、表面或底面。

6、测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应分布均匀。

在构件的重要部位及薄弱部位，必须布置测区，并应避开预埋件；7、检测面应为混凝土表面，并应清洁、平整、不应有疏松层、浮浆、油垢及蜂窝、麻面，必要时可用砂轮清楚疏松层和杂物，且不应有残留的粉末或碎屑；8、对弹击时产生颤动的薄壁或小构件应进行固定。

三、实验仪器检定1、回弹仪在工程检测前后进行率定试验，在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值为80±2。

2、回弹仪使用时环境温度应在-4~+40℃之间。

3、回弹仪累计弹击次数超过2000次是应常规保养，超过6000次时应送检。

四、回弹检测1、测点布置，测点在测区范围内均匀分布，相邻两测点的净距一般不小于2cm，测点距构建边缘或外露钢筋和预埋件的距离一般不小于3cm测点不应在气孔或外露石子上，2、检测时回弹仪的轴线应始终垂直于混凝土检测面，缓慢施压，准确读数，快速复位。
