PVD镀膜工艺简介ppt课件
合集下载
PVD涂层原理及工艺2013 PPT
• 在持续的等离子体中，电子在电场中被加速。电子的产生可以来源于 以下几个方面：
• （1）离子或电子轰击表面产生的二次电子 • （2）离子碰撞使得原子失去电子、 • （3）热电子发射源（热阴极）发出的电子
大家学习辛苦了，还是要坚持
继续保持安静
辉光放电
溅射沉积: 高电压，低电流
阴极弧沉积： 低Байду номын сангаас压，高电流
• 真空的划分
真空度测量
Baratron ： 电容膜片(CDG) TPR:导热（Piriani） IKR: 热阴极电离 (Penning) PKR:结合了Piriani和 Penning两种原理
• 气体压力的单位换算: • 1Pa=10-5bar=10-2mbar=9.8692×10-6atm • =750.06×10-5Torr=7.5mTorr=1.4504×10-4psi
1.1 涂层与衬底的界面形态与结合机理
• 涂层与衬底的界面可能有不同的化学键合、元素的相互扩散、涂层的内应力 、界面杂质、和界面缺陷等具体情况，因而实际涂层附着力的规律极为复杂 。它不仅取决于涂层与衬底之间的界面能量，还取决于具体的沉积方法和界 面状态。
• 涂层与衬底间的界面可以分为下面四种类型：（1）平界面；（2）形成化合 物界面；（3）元素扩散界面；（4）机械啮合界面；
PVD涂层原理及工艺2013
真空基础知识
• PVD(物理气相沉积)的概念：PVD（Physical Vapor Deposition）工艺是一种原子沉积工艺，其 是在真空或低压（等离子）条件下，涂层物质从 液相或固相的材料源逸出并气化，以原子或分子 的形态传输并沉积在基体表面的一种涂层工艺。 为加强PVD涂层基本理论的需要了解(a)涂层与衬 底的界面形态与结合机理,(b)真空和低压气体环境 (c)低压等离子工艺环境等相关内容。
• （1）离子或电子轰击表面产生的二次电子 • （2）离子碰撞使得原子失去电子、 • （3）热电子发射源（热阴极）发出的电子
大家学习辛苦了，还是要坚持
继续保持安静
辉光放电
溅射沉积: 高电压，低电流
阴极弧沉积： 低Байду номын сангаас压，高电流
• 真空的划分
真空度测量
Baratron ： 电容膜片(CDG) TPR:导热（Piriani） IKR: 热阴极电离 (Penning) PKR:结合了Piriani和 Penning两种原理
• 气体压力的单位换算: • 1Pa=10-5bar=10-2mbar=9.8692×10-6atm • =750.06×10-5Torr=7.5mTorr=1.4504×10-4psi
1.1 涂层与衬底的界面形态与结合机理
• 涂层与衬底的界面可能有不同的化学键合、元素的相互扩散、涂层的内应力 、界面杂质、和界面缺陷等具体情况，因而实际涂层附着力的规律极为复杂 。它不仅取决于涂层与衬底之间的界面能量，还取决于具体的沉积方法和界 面状态。
• 涂层与衬底间的界面可以分为下面四种类型：（1）平界面；（2）形成化合 物界面；（3）元素扩散界面；（4）机械啮合界面；
PVD涂层原理及工艺2013
真空基础知识
• PVD(物理气相沉积)的概念：PVD（Physical Vapor Deposition）工艺是一种原子沉积工艺，其 是在真空或低压（等离子）条件下，涂层物质从 液相或固相的材料源逸出并气化，以原子或分子 的形态传输并沉积在基体表面的一种涂层工艺。 为加强PVD涂层基本理论的需要了解(a)涂层与衬 底的界面形态与结合机理,(b)真空和低压气体环境 (c)低压等离子工艺环境等相关内容。
镀膜技术PVD-PPT幻灯片课件
5
Hale Waihona Puke 最早出现的金属沉积工艺钨W(Tm=3380℃) 钽Ta(Tm=2980℃) 钼Mo(Tm=2630℃)
6
蒸发装置的选择和运用很重要
热效率：热传导和热辐射对薄膜制备是不利的 (必须使坩埚或电极冷却)
For example, 在1500°C下蒸发Al: 选用合适的蒸发源, 所需能量为2.4kW.h/kg; 用电阻丝蒸发,所需能量为7-20kW.h/kg; 用TiB2电阻加热蒸发, 所需能量为50-100kW.h/kg;

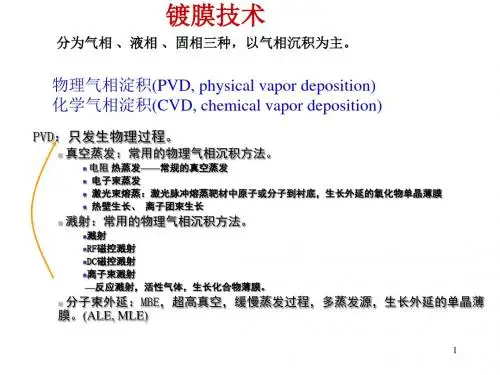

溅射：常用的物理气相沉积方法。
溅射 RF磁控溅射 DC磁控溅射 离子束溅射 —反应溅射，活性气体，生长化合物薄膜。
分子束外延：MBE，超高真空，缓慢蒸发过程，多蒸发源，生长外延的单晶薄 膜。(ALE, MLE)
1
PVD的概念：在真空度较高的环境下，通过加热或高能
粒子轰击的方法使源材料逸出沉积物质粒子（可以是原子、 分子或离子），这些粒子在基片上沉积形成薄膜的技术。 其技术关键在于：如何将源材料转变为气相粒子（而非CVD 的化学反应）！
② 单个入射离子轰击出的产物粒子数与入射离子的能量/质量都有关；
均可用弹性碰撞理论解释！
22
③ 溅射产物粒子的平均速度 >> 蒸发出的粒子。
溅射镀膜的基本物理过程：
溅射镀膜何以实现？
气体放电 等离子体 带电离子 电场作用 离子加速 高能离子 撞击靶材 溅射 发射靶材原子 飞向基板 形成 沉积 获得薄膜！
所以可蒸发材料受到限制； 蒸发率低； 加热速度不高，蒸发时待蒸发材料如为合金或化合物，
则有可能分解或蒸发速率不同，造成薄膜成分偏离蒸发物 材料成分。
高温时，钽和金形成合金，铝、铁、镍、 钴等与钨、钼、钽等形成合金
《镀膜工艺》课件
激光镀膜：利用激光照射靶材，使其表 面原子或分子溅射出来，在基材表面形 成薄膜
电子束蒸发镀膜：利用电子束加热靶材， 使其在真空环境下蒸发，在基材表面形 成薄膜
化学镀膜工艺
化学镀膜工艺简介 化学镀膜工艺的分类 化学镀膜工艺的应用领域 化学镀膜工艺的发展趋势
复合镀膜工艺
原理：通过在基材表面沉积多层不同性质的薄膜，形成复合膜层 特点：具有多种功能，如耐磨、耐腐蚀、抗反射等 应用：广泛应用于光学、电子、机械等领域 工艺流程：包括预处理、沉积、后处理等步骤
固化阶段：通过加热、光 照等方法使镀膜材料固化
检测阶段：检查镀膜层的 厚度、均匀性等性能指标
后处理阶段：对镀膜后的 工件进行清洗、抛光等处 理，提高其表面质量
后处理
清洗：去除残留 的化学物质和杂 质
干燥：去除水分， 防止腐蚀和氧化
抛光：提高表面 光洁度，改善外 观
检验：检查镀膜 质量，确保符合 标准要求
研发方向：环保、 节能、高效、多功 能
应用领域：电子、 光学、生物、医疗、 航空航天等
研发成果：新型纳 米材料、有机无机 复合材料、生物材 料等
未来展望：新材料 的研发和应用将推 动镀膜工艺的发展 ，提高产品质量和 性能，拓展应用领 域。
镀膜工艺的绿色化与可持续发展
绿色镀膜：采用 环保材料，减少 对环境的污染
镀膜工艺流程
前处理
目的：去除工件表面的油污、锈迹等杂质 步骤：清洗、除油、除锈、除氧化皮等 设备：清洗机、除油机、除锈机等 材料：清洗剂、除油剂、除锈剂等 注意事项：确保工件表面清洁，避免污染后续镀膜过程
镀膜
准备阶段：选择合适的镀 膜材料和设备
清洗阶段：去除工件表面 的油污、锈迹等
镀膜阶段：将镀膜材料均 匀地涂覆在工件表面
电子束蒸发镀膜：利用电子束加热靶材， 使其在真空环境下蒸发，在基材表面形 成薄膜
化学镀膜工艺
化学镀膜工艺简介 化学镀膜工艺的分类 化学镀膜工艺的应用领域 化学镀膜工艺的发展趋势
复合镀膜工艺
原理：通过在基材表面沉积多层不同性质的薄膜，形成复合膜层 特点：具有多种功能，如耐磨、耐腐蚀、抗反射等 应用：广泛应用于光学、电子、机械等领域 工艺流程：包括预处理、沉积、后处理等步骤
固化阶段：通过加热、光 照等方法使镀膜材料固化
检测阶段：检查镀膜层的 厚度、均匀性等性能指标
后处理阶段：对镀膜后的 工件进行清洗、抛光等处 理，提高其表面质量
后处理
清洗：去除残留 的化学物质和杂 质
干燥：去除水分， 防止腐蚀和氧化
抛光：提高表面 光洁度，改善外 观
检验：检查镀膜 质量，确保符合 标准要求
研发方向：环保、 节能、高效、多功 能
应用领域：电子、 光学、生物、医疗、 航空航天等
研发成果：新型纳 米材料、有机无机 复合材料、生物材 料等
未来展望：新材料 的研发和应用将推 动镀膜工艺的发展 ，提高产品质量和 性能，拓展应用领 域。
镀膜工艺的绿色化与可持续发展
绿色镀膜：采用 环保材料，减少 对环境的污染
镀膜工艺流程
前处理
目的：去除工件表面的油污、锈迹等杂质 步骤：清洗、除油、除锈、除氧化皮等 设备：清洗机、除油机、除锈机等 材料：清洗剂、除油剂、除锈剂等 注意事项：确保工件表面清洁，避免污染后续镀膜过程
镀膜
准备阶段：选择合适的镀 膜材料和设备
清洗阶段：去除工件表面 的油污、锈迹等
镀膜阶段：将镀膜材料均 匀地涂覆在工件表面
《PVD基础知识》课件
PVD技术原理
PV D 技术基于蒸发和溅射现象，通过在真空环境中提供能量来使材料转变为 气态。这些气态粒子会沉积到基底表面上形成薄膜。
PVD工艺流程
PV D 工艺流程包括前处理、沉积、冷却和后处理等步骤。其中，前处理用于 清洁和活化基底表面，沉积阶段形成所需薄膜结构。
PVD材料和应用
金属薄膜
金属薄膜具有良好的导电性和热传导性，常 用于电子器件、光学涂层和装饰性涂层等领 域。
多层薄膜
通过堆叠不同材料的薄膜，可以实现特定功 能，如光学滤波器、光学镀膜、阻隔材料和 生物材料。
陶瓷薄膜
陶瓷薄膜具有优异的耐磨性和耐腐蚀性，常 用于刀具涂层、摩擦材料和陶瓷电子器件。
其他应用
PV D 还广泛应用于汽车、航空航天、医疗设 备、半导体和光伏等领域，提供材料改性、 保护和装饰的解决方案。
PVD优点与限制
1 优点
2 限制
PV D 技术具有高质量、高纯度、均匀性好，PV D 技术也存在薄膜厚度限制、工 艺复杂性和高成本等限制，需要综合考虑 应用需求。
应用案例分析
1
电子器件
通过在芯片上制备金属互连线和隔离
光学涂层
2
层的PV D 技术，实现高集成度和小尺 寸。
常见PVD设备
物理溅射
物理溅射是常见的PV D 技术， 适用于金属、合金和陶瓷薄膜 的制备，如溅射离子镀 （Sputter IAD ）。
热蒸发
热蒸发是将材料加热到蒸发温 度，通过自由蒸发和电子束蒸 发等方式形成薄膜，常用于有 机发光二极管（OLED ）。
离子镀
离子镀采用离子激发技术，可 以改善薄膜附着力和密实性， 常用于装饰涂层和硬质涂层的 制备。
将光学滤波器和增透镀膜应用于摄像
PVD工艺知识PPT课件
注意事项：
需要根据塑材/性能等情况对底漆做出不同的选择：
a.遮盖性较好底漆（即可以将膜厚喷涂很厚且不容易积油膜厚范围12-25微米）； b.薄涂底漆（些特殊产品需要薄喷的底漆膜厚范围8-12微米）； C.特殊性能底漆（柔韧性好，可通过水煮、高温高湿、碱汗测试、耐缓冲液、震动耐
磨测试）
第4页/共18页
建议喷涂参数：
气压：0.25-0.35mpa 喷枪嘴与产品距离：10-20cm 喷弧：8-15cm；
第10页/共18页
PVD工艺知识
常见涂装异常
a. 附着异常 b. 耐热烫（水煮）异常 c. 硬度异常 d. 震动耐磨 e. 耐化妆品测试
第11页/共18页
PVD工艺知识
常见涂装异常---Ⅰ（百格）
有无附着现象；
改善对策：
1. 提高涂料的交联密度； 2.通过添加助剂、更换耐热性树脂； 3.降低面漆的膜厚、能量，添加柔韧性较好的树脂； 4.提高各涂层烘烤温度延长烘烤时间，提高各涂层能量，添加快干溶剂或
添加反应性较快的助剂。
第16页/共18页
PVD工艺知识
