荣信变频用户手册
HARSVERT-A变频操作界面介绍
值。
三、功能设定子界面
１、开环运行模式
如果选择开环运行运行模式，则变频器启动 后将按开环模式运行。变频器的运行频率由
（三）运行方式设定
主界面或外部模拟信号直接给定。
变频器停机后再次开机时，如果用户不对运 行方式重新设定，则变频器自动采用上次停 机前的运行方式。
三、功能设定子界面
（四）频率设定方式
二、主控制界面
该按钮主要作为调试使用。其中的部分参数 在调试过程中需要修改。
二、主控制界面
使用该按钮，用户可以退出变频器监控程序。
变频器处于运行状态时，监控程序的退出原
则上不会影响变频器的继续运行，但变频器 的运行状态失去监控。因此，变频器运行时， 建议不要退出监控程序。
二、主控制界面
查询变频器当前状态及曾发生的历次故障记 录信息。
用。本控时，用户用停机按钮发出停机命令 后，变频器将按设定的减速时间减速停机。 在电机减速过程中，用户随时可以用启动按 钮使变频器从当前速度重新恢复启动运行。 变频器处于停车状态或待机状态时，该按钮 为灰色无效状态。
二、主控制界面
向变频器发出启动命令。功能设定选择“软
启动”时，自动切换为“软启动”按钮。如
（五）上位机控制
三、功能设定子界面
（六）系统旁路设臵
变频器设臵有系统旁路功能。在变 频器出现严重故障时，可以发出旁路控制 信号，将电机脱离变频器而直接挂电网运 行，变频器自身自行停机。旁路所用的高 压开关由用户配臵，变频器提供控制信号。 用户可以选择允许，使系统旁路功能生效， 也可以选择禁止，使系统旁路功能失效。
果“远控/本控”选择开关选择为“远控”， 则此按钮不起作用。变频器处于运行状态时， 该按钮为灰色无效状态。如果变频器处于停 车减速过程中或者待机状态时，可以使用该 按钮使变频果变频器处于停车减速过程中或 者待机状态时，可以使用该按钮使变频器重 新启动运行。
高压变频器操作步骤
污水高压变频器操作注意事项一、高压变频器结构组成荣信高压变频器柜主要由切换柜、控制柜和变频柜组成。
1)切换柜主要部件：带电显示器、断路器、隔离刀开关（QS1、QS2）、高压真空接触器（KM2、KM3）、转换开关ATW1 AWT22)控制柜主要部件：光纤信号处理板（PWM）、信号处理板（CPU）、模拟（数字）量板、通讯板、电源板、中间继电器（Ki1-KO20）、接触器及各控制开关3)变频柜主要部件：声光报警器、带电显示器、报警装置开关、控制方式转换开关、触摸屏、温控仪及触摸屏、控制柜风机二、高压变频启动操作步骤1)送上变频器低压控制电源，检查设备无故障、报警信号。
2)送上切换柜柜内控制开关。
3)检查变频器、切换柜柜门均已关闭。
4)检查切换柜QS1、QS2刀闸已合，KM2为自动，指示灯在分闸状态，且KM3为手动，指示在分闸状态。
5)检查变频器控制旋钮为远程，远程频率给定方式为模拟。
（操作人员密码-RXPE），6)送10KV高压电源，15秒后，上位机监控屏显示变频就绪。
7)若设备长期处于停运状态，需要10-20分钟对设备进行除潮，方可启动变频器。
8)上位机就绪灯点亮，点击上位机启动按钮（”启动按钮”需按”3S-5S”），启动变频器。
9)设定频率15hz升速运行，待运行稳定后，每次增加10hz，增速。
10)观察设备，运行频率反馈值一致，现场检查输出电流三相平衡即可。
11)变频器停运时，首先将变频器转速降至0后，方可停运高压变频器，待高压变频器停运之后，再停运污水风机高压柜10KV电源。
三、高压变频器维护注意事项一）设备运行状态维护1）检查变频器室内温度应在30℃及以下。
必要时，增加空调的制冷量。
变频器环境湿度要求小于95%（20℃），相对湿度的变化率每小时不超过5%；同时避免结露，相对湿度保持在40%〜60%范围内较为适宜。
2）检查变频器变压器柜温控仪三相温度不高于70℃。
变压器保护值95℃超温报警，110℃超温故障。
变频操作说明书
变频操作说明书操作规程1 操作、显示面板介绍1.1控制柜操作、显示面板———安装在控制柜门上，实现显示及操作。
1.1.1控制柜面板显示说明(如图1)H1---控制电源指示；H2--- 变频运行指示；H3---变频器故障指示；触摸屏---以指示灯形式显示变频器11个状态（如图2）⒈允许：允许高压合闸；⒉外控：允许外部控制；⒊合闸：高压合闸指示灯；⒋就绪：合闸就绪；⒌接通：高压接通；⒍运转：系统运转中；⒎旁通：有功率单元旁通；⒏告警：系统产生故障或告警；⒐远控箱：远控箱控制有效；⒑DCS： DCS控制有效；⒒闭环：系统闭环控制；显示变频器六个数据①设定频率：变频器的设定频率；②实际频率：变频器实际运行频率；③定子电压：电机的定子电压；④定子电流：电机的定子电流。
⑤闭环反馈压力：管网压力显示。
⑥柜内风压显示：功率柜内风压显示。
图1图21.1.2控制柜面板操作说明(如图1)SB1---备用；SB2---电源复位按钮；SB3---变频器故障情况下，故障复位按钮；SB4---变频装置运行过程中紧急停车；触摸屏---进行9个操作（如图2）①启动：用于启动变频器。
必须无故障告警条件满足时才能起作用；②加速：按下此键不抬起，则变频器频率将按一定速度增加，释放后频率停止增加；③减速：按下此键不抬起，则变频器频率将按一定速度减小，释放后频率停止减小；④停止：停止变频器输出，变频器按一定速度减小输出频率，直到变为0停止；⑤复位：复位变频器到初始状态；⑥曲线：按下此键可以查看电机定子电压电流曲线；⑦设置：进入P参数设定屏，进行P参数设定；⑧操作界面:进行变频器的高压分、合闸操作、外控选择操作及指示,并且提供报警记录；（图3）⑨警铃开关选择：用于报警时警铃的解除选择。
注：触摸屏的使用详见高压变频触摸屏使用说明书。
图31.2远控箱操作、显示面板———安装在用户指定位置，实现远控箱显示及操作1.2.1远控箱面板显示说明(如图4)A---显示定子电流；F---显示定子频率；H5---高压合闸允许；H6---高压合闸；H7---高压分闸；H8---变频运行；H9---变频停止；H10---声光报警指示；H11---故障指示；H12---电源指示；H14---就绪指示；H15---远控指示；1.2.2远控箱面板操作说明(如图4)SB9---变频装置运行过程中紧急停车；SB10---备用；SB11---备用；SB12---变频器故障情况下，复位按钮；SB13---电机变频启动按钮；SB14---电机变频停止按钮；SB15---转速上升按钮，按下此按钮不抬起，则变频器频率将按一定速度增加，释放后停止上升；SB16---转速下降按钮，按下此按钮不抬起，则变频器频率将按一定速度减小，释放后停止下降。
变频器运行操作说明
变频器运行操作说明在正常的运行状态下，您仅需对如下过程的操作：启动：在预启动状态下，按触摸屏的“启动”按钮，将使变频器工作输出，并驱动电机缓慢运转至设定频率。
需要留意的是：必需在无故障告警的条件下，此按钮才能起作用。
加速：每按一次触摸屏的“加速”按钮，变频器输出频率将上升1Hz。
需要留意的是，您必需在变频调速运行中，此按钮才能起作用。
另外，您也可以通过P50直接设定到所要达到得频率值。
详细方法：在触摸屏上按“设置”按钮，将弹出参数设定图框，在“P参数号：”一栏输入50，在“P参数下传值：”一栏输入预设定的频率值，再按“P参数下设”按钮，确定即可。
减速：按触摸屏的“减速”按钮，变频器输出频率将下降。
其步长已经设定为1Hz。
需要留意的是：必需在变频调速运行中，此按钮才能起作用。
另外，您也可以通过P50直接设定到所要达到得频率值，详细方法祥见上面的“加速”部分。
停止：按触摸屏的“停止”按钮，变频器输出频率将缓慢下降，直至停止输出，然后关闭泵的出口阀门。
此时，变频器将进入预启动状态。
停止后的变频器除检修维护需要断高压外，一般无需再断高压，可以重新按“启动”按钮启动变频器。
需要留意的是：第一，待电机完全停止后方可再次启动变频器；第二，变频器停止后，虽停止了输出，但自身仍待电，因此决不能打开变频器柜门，否则会有触电的危急。
篇2：变频器安全操作规程一、变频器的使用要点在使用变频器时，为确保变频器安全、高效、牢靠地运行，应留意以下几点：1.变频器接地端子必需牢靠接地，以有效抑制射频干扰，曾强系统牢靠性。
系统最好采用独立接地，接地电阻小于1欧。
系统中的传感器、I/O接口、屏蔽层等接地线，应与系统接地汇流排独立接地。
2.环境温度对变频器的使用寿命有很大的影响，环境温度每上升10度，变频器寿命就会减半。
因此变频器应置于有空气调整的环境里，温度应掌握在22度-28度，相对湿度RH≤70%-75%。
3.变频器调速系统的运行与停止不能使用断路器和接触器直接操作，而要用变频器掌握端子或变频器面板建来操作，否则或造成变频器端子失控，并可能造成变频器损坏。

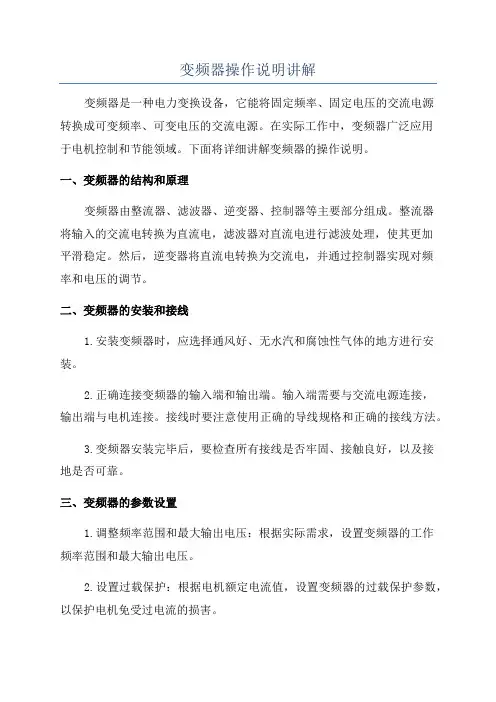

变频器操作说明讲解
变频器操作说明讲解变频器是一种电力变换设备，它能将固定频率、固定电压的交流电源转换成可变频率、可变电压的交流电源。
在实际工作中，变频器广泛应用于电机控制和节能领域。
下面将详细讲解变频器的操作说明。
一、变频器的结构和原理变频器由整流器、滤波器、逆变器、控制器等主要部分组成。
整流器将输入的交流电转换为直流电，滤波器对直流电进行滤波处理，使其更加平滑稳定。
然后，逆变器将直流电转换为交流电，并通过控制器实现对频率和电压的调节。
二、变频器的安装和接线1.安装变频器时，应选择通风好、无水汽和腐蚀性气体的地方进行安装。
2.正确连接变频器的输入端和输出端。
输入端需要与交流电源连接，输出端与电机连接。
接线时要注意使用正确的导线规格和正确的接线方法。
3.变频器安装完毕后，要检查所有接线是否牢固、接触良好，以及接地是否可靠。
三、变频器的参数设置1.调整频率范围和最大输出电压：根据实际需求，设置变频器的工作频率范围和最大输出电压。
2.设置过载保护：根据电机额定电流值，设置变频器的过载保护参数，以保护电机免受过电流的损害。
3.设置启动和停止方式：可根据需要选择直接启动、电流限制启动、电压限制启动等方式，并设置合适的启停时间。
4.设置运行参数：包括加速时间、减速时间、额定转矩、转矩曲线等运行参数，根据实际需求进行适当调整。
四、变频器的工作方式1.启动和停止：按下启动键，变频器会根据预设的启动方式逐渐加速，直到电机达到设定的运行频率；按下停止键时，变频器会逐渐减速并停止电机的运转。
2.调整频率和电压：通过调整变频器的频率和电压设定值，可以实现对电机转速的精确控制。
3.调整转矩和转矩曲线：通过设定变频器的转矩参数和转矩曲线，可以实现对电机输出转矩的调节。
4.故障保护：当变频器出现故障时，会自动停止电机的运转，并显示故障代码。
根据故障代码进行相应的修复和维护。
五、注意事项1.变频器使用前，要确保电源和电机的额定电压和额定频率与变频器的额定电压和额定频率匹配。
荣信RHVC系列高压变频器 用户手册 V1[1].0
![荣信RHVC系列高压变频器 用户手册 V1[1].0](https://img.taocdn.com/s3/m/7ee8ce4cb307e87101f696d7.png)
变频器说明书
目录一、安全须知 0二、概述 (2)三、技术指标 (3)四、产品参数列表 (4)五、结构特性与安装 (7)腔体内部结构 (11)六、工作原理及主要元器件 ............................... 错误！未定义书签。
七、显示屏显示界面 (13)八、安装注意事项 (15)十、保养与维护 (19)十一、储存与运输 (19)十二、开箱检查 (20)一、安全须知为了您的人身和设备安全，在使用本变频器之前，请仔细阅读本章节内容，并在以后的搬运、安装、调试、运行、维修过程中严格执行。
1、使用警告和标识定义关于对特定条件及其它会导致人员伤害或设备损坏的警告本符号提示如果不按要求操作，可能导致死亡、重伤或严重的财产损失。
本符号提示如果不按要求操作，可能使身体受伤或设备损坏。
本符号说明操作时需注意的事项。
本符号提示一些有用的信息。
2、安全须知2.1、非专职人员不得擅自操作本设备！2.2、设备外壳必须良好接地！2.3、禁止直接对连接到变频器上的电缆进行绝缘摇测！2.4、接线时请注意输入接线柱标志 R、S、T(电源)和输出接线柱标志 U、V、W（电机）不得接错！2.5、将变频器从地面运至工作地点第一次上电前或长期存放之后再上电，应确认内部完好、无积露！2.6、不得随意改变本说明书规定的配接设备！2.7、设备应避开有淋水的地方！2.8、变频器防爆及电气性能，出厂前均已检验合格，严禁用户改动变频器壳体的结构和电气参数，并做好隔爆面的防护，避免磕碰划伤！2.9、设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“严禁带电开盖”、“断电后 15分钟开盖”！2.10、断电后15分钟，才允许打开前门！2.11、检修被驱动设备时，务必断开变频器的隔离开关！2.12、检修变频器前，断开隔离开关，并断开前级电源！二、概述1、适用范围矿用隔爆兼本质安全型交流变频器（以下简称变频器）适用于交流50Hz、电压660V或1140V供电系统、630kW 及以下三相交流永磁同步电动机的调速控制。
变频器使用说明书
1 IⅠ．安全注意事项为了安全使用，避免对使用者或他人造成危害和财产上的损害，变频器机身及此说明书记载有重要的内容。
请在准确理解以下内容（表示、图标）后阅读本文，并遵守记载事项。
表示的说明表示 表示的意义危险 表示如果误操作有可能造成死亡或重伤事故。
注意 表示如果误操作有可能引发人身伤害（*1）。
或物质受损（*2）。
(*1) 人身伤害是指烫伤、触电等无需住院或长期前往医院治疗的损伤。
(*2) 物质受损是指造成财产、资财等遭受损失的扩大性损害。
图标的意义表示 表示的意义表示禁止事项（不允许做的事情）。
具体禁止内容由图标中间或旁边的图文表示。
表示强制事项（必须做的事情）。
具体强制内容由图标中间或旁边的图文表示。
表示危险事项。
具体危险内容由图标中间或旁边的图文表示。
表示注意事项。
具体注意内容由图标中间或旁边的图文表示。
■用途限定用户选购的变频器用于一般工业用三相感应电动机的变速运转。
安全注意事项▼本变频器不能用于因变频器故障或工作错误可直接威胁生命或危害人体的设备（核能控制设备、宇航设备、交通工具设备、生命维持或手术设备、各种安全设备等）。
如需要作特殊用途，请事先问询本公司的经销负责人。
▼本产品是在严格质量管理下制造的，但用于重要设备时，应在设备上安装安全装置。
这样在变频器发生故障而影响输出时也不至于导致严重故障或严重损失。
▼不得用于一般工业用三相感应电动机以外的负载。
（否则可能引发事故。
）作为永磁电动机驱动用，需要事前做匹配试验，请事先问询本公司的Q&A或经销窗口。
2I■使用须知危险参照项目禁止分解 ・由于存在触电、火灾、受伤等可能，因此请勿自行分解、改造或修理。
出现故障时应委托销售商进行修理。
2.禁止・通电期间请勿卸下变频器的正面罩壳。
（请勿打开盘柜门） 内部的高电压部位会导致触电事故。
・请勿将手指插入电缆配线口或者冷却风扇罩壳等的间隙中， 否则会触电或受伤。
・请勿将（电线碎屑、棍棒、金属丝等）等物品投入内部， 否则会触电或起火。
变频器使用说明书(SHUPER)
第一章安全注意事项与检查1.1 安全注意事项●绝不可将交流电源接至变频器输出端U、V、W等端子。
●在接通电源后，不可实施配线，检查等作业。
●关闭电源，在键盘显示熄灭后5分钟之内，请勿触摸机内电路板及任何零部件，且必须用仪表确认机内电容已放电完毕，方可实施机内作业，否则有触电的危险。
●人体静电会严重损坏内部MOS场效应电晶体等，未采取防静电措施时，请勿用手触摸印刷电路板及IGBT等内部器件，否则可能引起故障。
●使用时，变频器的接地端子（E或〨）请依据国家电气安全规定和其它有关标准正确、可靠的接地。
●本装置在通电后,请勿接触内部线路板及其元器件,以免触电危险。
●请勿以拉闸方式（断电）停机，等电机运行停止后才可断开电源。
●符合CE标准必须增加选购输入滤波器附件。
特别注意：只有训练有素的人员允许操作本装置，使用前请详细阅读本说明书中有关安全、安装、操作和维修部分。
本设备的安全运行取决于正确的选型、安装、操作和维护！1.2 开箱之后检查烁普SP500系列变频器在出厂之前均已经过测试和品质检验。
在购买后，开箱之前请检查产品的包装是否因运输不慎而造成损伤，产品的规格、型号是否与订购之机种相符。
如有问题，请联络本公司或经销厂商。
●检查内部：含本机、使用说明书一本、保修卡一张。
●检查变频器侧面的铭牌，以确定您手上的产品就是所订购之产品型号说明：第二章安装及配线2.1 使用环境（1）环境温度-10℃—40℃；（2）避免震动；（3）避免高温多湿且无雨水滴淋，湿度小于90%RH（不结露）；（4）防止油、盐及腐蚀性气体侵入；（5）防止水滴、蒸气、粉尘、灰尘、棉絮、金属细粉的侵入；（6）防止电磁干扰、远离干扰源；（7）禁止使用在易燃性、可燃性、爆炸性气体、液体或固体的危险环境。
2.2 安装方向与空间变频调速器要安装于室内通风良好的场所，并采用壁挂式或立柜式。
并与周围相邻物品或挡板（墙）必须保持足够的空间。
如下图所示：2.3 配线变频调速器配线，分为主回路及控制回路两部分。
荣信变频操作规程(2017.1.23)
荣信高压变频器操作规程
一、远程启停顺序：
1)合控制柜空开，确认主界面为正转、远程和变频模式，若不是修改参数配置；
触摸屏显示无故障。
2)确认电机静止。
3)送高压，30S后变频就绪，在电脑上点启动，电机启动，观察频率和电流。
4)要停机，点停止，断高压。
二、本地启停顺序：
1)合控制柜空开，确认主界面为正转、本地和变频模式，若不是修改参数配置；
触摸屏显示无故障。
2)确认电机静止。
3)送高压，30S后变频就绪，在触摸屏上点启动，电机启动，观察频率和电流。
4)要停机，点停止，断高压。
注意：
1.送电遵循“先送控制电，再送高压电”，断电遵循“先断高压电，再断控制电”。
2.必须等电机停稳后，才允许进行第二次启动。
3.变频器运行过程中，严禁开柜门，现场人员应与变频器保持一定距离。
4.如变频报故障停机需要检修时，须等高压断电至少10分钟后再开柜门检查。
5.变频器参数设置好后不能随意修改。
6.保证室内温度低于40度，移相变压器低于60度，15天清一次滤网。
7.登陆账号：用户RXPE、调试人员RXPEHVC2123。
变频器操作说明讲解
变频器操作说明讲解变频器是一种用于调节交流电机运行速度的设备。
它通过改变输入电压的频率，改变电机的转速，实现对电机的精确控制。
下面是变频器的操作说明，共分为六个方面进行讲解。
1.变频器的安装：变频器安装前需确保电源断开，并遵循相关安全操作规定。
首先，将变频器固定在平整的地方，并确保通风良好，避免过热。
其次，根据电机的额定值，接线板上正确连接输入电源和电机。
然后，将接线盒连接好，并检查接线是否牢固可靠。
最后，确认所有连接正确后，重新接通电源。
2.参数设定：变频器的参数设定是非常重要的，它可以影响变频器的性能和运行状态。
首先，根据实际需要设置变频器的基本参数，如输入电压、输出电压、频率范围等。
然后，根据驱动的负载特性设置相关参数，如加速时间、减速时间、电流限制等。
最后，根据实际应用环境进行调整，如零速保护、过载保护等。
3.控制方式选择：变频器具备多种控制方式，如键盘控制、外部控制、远程控制等。
在键盘控制模式下，可以通过按键设置频率、转速等参数。
在外部控制模式下，可以通过外部设备或信号控制变频器的运行状态。
在远程控制模式下，可以通过网络或通信接口控制变频器。
4.运行调试：变频器的运行调试非常重要，它可以确保变频器和电机的正常运行。
首先，先使变频器空载运行，观察是否出现异常情况。
然后，逐步将负载加到变频器上，观察变频器的输出电流、温度等参数是否在正常范围内。
最后，通过观察振动、噪音等指标，判断电机运行是否正常。
5.故障诊断：变频器故障诊断是必要的，它可以帮助及时解决问题，避免生产中断。
首先，根据变频器的故障指示灯，判断故障类型。
然后，通过观察变频器的显示屏和报警信息，找出故障原因。
最后，根据变频器的故障排除手册，进行故障排查和修理。
6.维护保养：变频器的维护保养是延长其使用寿命的重要措施。
首先，定期检查变频器的散热器、风扇等部件，确保通风良好，避免过热。
然后，定期清洁变频器的外壳，防止灰尘积聚。
最后，定期检查变频器的连接线路和接线盒，确保连接可靠。
HINV系列高压变频器安全操作规程模版
HINV系列高压变频器安全操作规程模版一、引言高压变频器在工业生产中起着重要的作用，但也伴随着一定的安全风险。
为了确保操作人员的安全，必须严格遵守高压变频器的安全操作规程。
本文将介绍HINV系列高压变频器的安全操作规程模版，以帮助操作人员有效应对潜在的安全风险。
二、操作前准备1. 确保操作人员具备使用高压变频器的资质和相关培训，了解变频器的基本原理和操作要点。
2. 确保高压变频器的工作环境符合安全要求，如通风良好、无明火等。
3. 检查高压变频器的设备完整性和运行状态，确保不存在异常情况。
三、安全操作步骤1. 在操作前，必须先切断高压变频器的电源，确保变频器处于断电状态。
2. 在操作过程中，严禁疏忽大意，注意观察变频器的运行状况，如有异常情况及时停机排查。
3. 操作人员必须正确佩戴个人防护装备，如安全帽、防护眼镜、防护手套等。
4. 在进行线路接触和插拔操作时，必须确保电源已切断，并使用绝缘工具进行操作。
5. 遵循正确的开机顺序和操作步骤，如先关闭各部分的开关，然后依次打开电源。
6. 在高压变频器运行时，禁止触摸运行部件，避免发生触电或其他意外伤害。
7. 不得随意更改高压变频器的参数设置，如需调整，必须按照相关规定进行。
8. 当高压变频器出现故障或异常情况时，应立即停机并通知相关维修人员。
四、紧急情况处置1. 在突发火灾或其他紧急情况下，立即切断高压变频器的电源，并按照应急预案进行处置。
2. 如果操作人员受伤或发生事故，应迅速报告相关负责人，并进行及时救助和处理。
五、日常维护与保养1. 定期对高压变频器进行维护与保养，清理灰尘和污渍，确保设备的正常运行。
2. 定期检查高压变频器的电源线路、接线端子和接地情况，防止漏电和短路等故障。
3. 保持高压变频器周围的工作环境整洁，防止杂物堆积和引发意外。
六、后记高压变频器是一种重要的工业设备，操作人员必须严格遵守安全操作规程，确保自身和他人的安全。
本文提供了HINV系列高压变频器安全操作规程模版，希望能对操作人员在使用变频器时起到指导作用，使工作更加安全高效。
荣信变频器操作流程
调试人员： RXPEHVC2123
变频器启动操作步骤：
1. 给变频器送控制电源。
变频器控制柜本地/远程装换开关打到远程
状态。
2. 将切换柜进线刀闸QS1合上，出线刀闸QS2合上，工频刀闸QS3处
于分开状态。
（合上指示为红灯亮，分开指示为绿灯亮）。
3. 送高压，合上级断路器，等待就绪。
4. 大约1分钟左右，设备能发出就绪信号。
5. 看到就绪信号后，按远程启动键，风机便可以启动。
变频器停止操作步骤：
1. 直接在远程的上按停止键，变频器就可以停止。
工频启动操作步骤：
1. 把切换柜刀闸QS1 QS2分开，工频刀闸QS3合上。
、
2. 送高压电。
变频故障转工频启动步骤：
1. 变频运行报故障停机，拍下急停按钮。
2. 分开上级断路器。
3. 断开QS1 QS2刀闸，合上QS3刀闸.
4. 送高压电。
注意事项：
1. 送点顺序是先送低压，在送高压，断电顺序，先断高压，在断低
压。
2. 每次启动风机前，一定要确定电机处于静止状态。
3. 工频启动时，一定先合工频刀闸，然后在送高压。
SUNFAR C300A变频器说明书(免费下载)
2.1 安装环境要求 …………………………………………………………………5 2.2 变频器的安装尺寸 ……………………………………………………………6
3 变频器的配线 ………………………………………………………………………7
3.1 配线注意事项 …………………………………………………………………7 3.2 外围元器件配线 …………………………………………………………… 7 3.3 变频器的基本配线图 ……………………………………………………… 9 3.4 主回路端子台的配线图 ………………………………………………………9 3.5 控制回路端子 …………………………………………………………………10 3.6 RS485 接口的配线与外接键盘接口……………………………………… 11
深圳市宏荣变频器贸易商行
目录
1 产品介绍 …………………深…圳…市…宏…荣变…频…器…贸…易商…行…………………………………1
1.1 变频器型号说明 ………………………………………………………………1 1.2 产品外观及各部件名称说明 …………………………………………………1 1.3 变频器系列型号…………………………………………………………………2 1.4 产品技术指标及规格……………………………………………………………3
远程键盘接口
控制回路电缆入口
主回路电缆入口
底部安装孔
图 1-1 Ⅰ类变频器部件名称 适用机型：C300-2S0002～C300-2S0007/C300-4T0004～C300-4T0007
C300 系列小功率变频器 使用手册
2 产品介绍
1.2.2 Ⅱ类变频器外观
变频器说明书38836
目录一、安全须知 0二、概括 (2)三、技术指标 (3)四、产品参数列表 (4)五、构造特征与安装 (10)腔体内部构造 (18)六、工作原理及主要元器件 (19)七、显示屏显示界面 (21)八、安装注意事项 (23)十、养护与保护 (29)十一、储藏与运输 (29)十二、开箱检查 (30)一、安全须知为了您的人身和设施安全，在使用本变频器以前，请认真阅读本章节内容，并在此后的搬运、安装、调试、运转、维修过程中严格履行。
1、使用警示和表记定义对于对特定条件及其余会致使人员损害或设施破坏的警示本符号提示假如不按要求操作，可能致使死亡、重伤或严重的财富损失。
本符号提示假如不按要求操作，可能使身体受伤或设施破坏。
本符号说明操作时需注意的事项。
本符号提示一些实用的信息。
2、安全须知、非专职人员不得私自操作本设施！、设施外壳一定优秀接地！、禁止直接对连结到变频器上的电缆进行绝缘摇测！、接线时请注意输入接线柱标记R、 S、 T( 电源 ) 和输出接线柱标记U、V、W（电机）不得接错！、将变频器从地面运至工作地址第一次上电前或长久寄存以后再上电，应确认内部完满、无积露！、不得任意改变本说明书规定的配接设施！、设施应避开有淋水的地方！、变频器防爆及电气性能，出厂前均已查验合格，禁止用户变动变频器壳体的构造和电气参数，并做好隔爆面的防备，防止磕碰划伤！、设施在带电状况下，禁止松动隔爆壳紧固件，在检修或办理故障时，请注意“禁止带电开盖”、“断电后15 分钟开盖”！、断电后 15 分钟，才同意翻开前门！、检修被驱动设施时，务必断开变频器的隔走开关！、检修变频器前，断开隔走开关，并断开前级电源！二、概括1、合用范围矿用隔爆兼实质安全型沟通变频器（以下简称变频器）合用于沟通50Hz、电压 660V 或 1140V供电系统、 630kW 及以下三相沟通永磁同步电动机的调速控制。
变频器有二象限运转变频器、四象限运转变频器，合用于刮板输送机、胶带输送机等场合。
荣信电力变频器 002
荣信电气拥有强大的研发技术团队和先进的电力电子试验基地，拥有 66kV/16000kVA 高压变电站、SVC 专用 高压全载试验中心、高压变频专用 全载试验中心等设施。公司新区厂 房已于 2012 年投入使用，年产能达 到 2000 套以上，是目前国内最大 的高压变频器生产制造基地。
荣信电气作为国内领先的电力 电子设备制造商，一直把“创造蔚 蓝明天，成就美好未来”作为荣信 变频的核心理念，这是对中国乃至 世界的长期承诺，也是荣信公司最 重要的社会责任。
完美的输入输出波形
高品质输入波形 • 多脉波整流，无需加装功率因数补偿装置和谐波抑制装置；
• 自动预充电功能，限制变压器浪涌冲击； • 输入电流总谐波畸变率（THD）远优于国家标准 5% 的要求，并且能保持变频器输入功率因数接近 1，极大地改善网侧电源的质量。
RHVC 系列高压变频装置输入电压波形
RHVC 系列高压变频装置输入电流波形
RHVC 系列高压变频器技术参数及型号...................................................................... 08 技术参数 ............................................................................................................................. 08 变频器产品型号定义 .......................................................................................................... 08
CVF-G3变频器使用手册
3.3.1配线与参数设定10
3.3.2报文结构10
3.3.3运行实例13
1
1.1
变频器与三相异步电动机接线方式如图1・1所示（此配线图可作为 变频器基本运行测试用）。
1.2
变频器RS485接口与上位机的连接如图1・2所示。
CVF-G3
系列
RS485通讯A
若［b・3］设置为0则按FWD键发出变频器正转运行指令。
2.2
变频器的功能参数分为基本运行参数、中级运行参数和高级运行 参数三大类。
下面介绍一般操作需要注意设定的参数：
1、基本运行参数（b参数）：
需要注意的参数见表2-2-1,其余基木运行参数见变频器使用手册
［纸质］第48-49页，一般不做修改保持默认值。
0：停机
1:维持现有状态
表2-2-2高级运行参数表
3
此处只介绍以下三种方式控制变频器运行，主要侧重与RS485端
口Modbus通讯控制变频器运行
3.1
（1）配线：接线方式如图1・1所示。
（2）参数设定:变频器上电后，按MODE键修改监控参数，选定［d-0］
按MODE键进入参数设定，参数设定如表3-1所示。
FW
正转指示灯，表明变频器输出正相序.接入电机时.电机正转.
REV
逆转指示灯，表明变频器输出逆相序，接入电机时，电机反转・若尚D、REV指示灯同时亮，表明变频器工作在直流制动状态.
数码显示 显示变频器当前运行的状态参欢及设置参昨
正转运行键.变频器的运行指令通道设置为面板控制方式<［b-3］ =0）时，按F该健.将发出正转运行指令。变频器按指定的加、减速曲线 运行至设定频率.
引风机变频操作规程
1 工作原理荣信RHVC系列第五代高压变频器根据不同的电压等级、负载状况以及用户的要求，提供多种串联级数的高压变频器，但不论串联级数多少，其基本工作原理都是一致的。
下面以常用的6kV，5级功率单元串联的荣信RHVC系列第五代高压变频器为例，介绍其工作原理。
1.1 系统连接电路荣信RHVC系列第五代高压变频器的典型系统连接电路如图 4-1所示变压器的原边通过高压真空接触器K1连接到母线电网，母线电压经多组副边绕组降压移相后，输入到变频器功率单元输入侧，功率单元输出侧经串联后驱动高压电动机工作。
可以选配高压旁路柜，通过旁路柜中的高压真空接触器K1连接到母线电网，通过旁路柜中的高压隔离开关K2连接到高压电动机，出现故障时，可以通过闭合旁路柜内的高压隔离开关K3使高压电动机工作于工频运转状态。
运行前，通过充电电阻向变频器功率柜内功率单元充电，以减小充电电流，保护功率单元内的整流模块及电容在充电过程中的安全。
充电结束后，自动将充电电阻分断，闭合高压真空接触器K1，进入工作状态。
1图4-1 典型系统连接主回路通过变频器柜内置的传感器，可以直观而准确的显示荣信RHVC系列第五代高压变频器的输入输出电压电流。
1.2 主电路（6kV电压等级示例）荣信RHVC系列第五代高压变频器的主电路如图4-2所示。
通过主电路图，可以直观的了解变压器的副边绕组与功率单元以及各功率单元之间的电路连接方式，具有相同标号的3组副边绕组，分别向同一功率柜（同一级）内的三个功率单元供电。
第一级内每个功率单元的一个输出端连接在一起形成星型连接点，另一个输出端则与下一级功率单元的输出端相连，依此方式，将同一相的所有功率单元串联在一起，便形成了一个星型连接的三相高压电源，驱动电动机运行。
3图 4-2 荣信RHVC 系列第五代高压变频器主电路在变压器中，具有相同标号的副边绕组相位一致，标号不同的副边绕组之间具有一定的相位差，可以消除电网中因功率单元内电力电子器件工作而产生的谐波电流，输入电流的总谐波含量（THD ）远小于国家标准5%的要求，并且能保持接近1的输入功率因数，极大的改善了网测电源的质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RHVC 系系列高压变频器荣信RHVC用户手册荣信电力电子股份有限公司荣信股份保留一切权利。
RXPE®是荣信股份的注册商标。
荣信股份保留不予通知而修改本手册的权利。
虽然我们对本手册的内容作了全面审核，但谬误仍然难免。
我们将不断检查本手册的内容，并在以后的版本中进行修订。
对高压变频器的某些功能未在本手册中加以阐述，但不能因此要在以后的提高型产品中增加或增强了这些功能而承担任何责任。
前言本手册属于用户文件。
作为应用性了解，本手册提供了足够的信息。
若欲安全可靠地使用高压变频器，从而充分体验先进的设计理念给予您的高级享受，强烈建议您深入阅读本手册的各项内容，特别是有关安全规程和警告的部分。
您也可以从以下渠道获得完善有效的信息当地办事处当地办事处请联系您所有地区的办事处，咨询有关服务、价格和调试事宜。
技术支持中心技术支持中心这些中心，就我们的产品和系统，为客户提供全方位的技术服务。
电话：86-0412-*******传真：86-0412-*******在线服务和支持在线服务和支持一般性的技术问题和技术资料，也可以从如下网址获得Web 联系地址联系地址荣信电力电子股份有限公司中国 鞍山（总部）电话：86-0412-*******传真：86-0412-*******更多联系方式，请参见本手册封底。
如果您在阅读本手册时有任何困惑之处，请按上面的联系方式垂询，我们将热情回应您的问题！定义和警告不遵守有关要求不采取相应措施，就会造成死亡或严重的人身伤害不遵守有关要求不采取相应措施，就存在可能造成死亡或严重人身伤害的潜在危险不遵守有关要求不采取相应措施，就存在可能导致轻度或中等程度人身伤害的潜在危险注意 本手册以及高压变频器上不带“警示标志”的“注意”是指如果不遵守有关要求不采取相应措施，就存在导致财产损失的潜在危险。
提示 本手册中的“提示”是指如果使用者对提示的问题不加注意就可能出现不希望有的结果或状态。
说明 本手册中的“说明”是指出有关产品的重要信息，手册中的黑体字部分是要特别加以注意的问题。
经过认证的人员 本手册以及高压变频器的标志上所谓“经过认证的人员”是指，在本设备上进行工作的人员必须熟悉设备的安装、调试以及投运的步骤和要求，并能避免生产中出现的各种紧急情况。
他（她）们还必须具备下列条件：1. 受过专门培训并考试合格，能够按照常规和本手册的规定的安全操作步骤的要求对电路和设备进行上电、断电、清扫、接地和线路连接等各种操作。
2. 受过培训，能够按照常规和本手册规定的安全操作步骤的要求，正确进行设备的维护和使用。
3. 受过急救方面的培训。
PE 通过接地导体的保护性接地，接地导体的截面大小应能保证在PE接地点与接地母线短接的情况下接地点的电压不超过50V。
通常，该点用于高压变频器的接地。
机的接地。
只能用于指定的应用领域 本设备只能用于手册中指明的应用领域，而且只能与荣信公司推荐和认可的器件和部件配套使用。
以下的“警告”、“注意”和“提示”是为了您的安全而提出的，是防止设备及其连接部件受到损伤而采取的一项措施。
在处理荣信RHVC变频器的相关事项时，通常都要涉及本节中列出的“警告”、“注意”和“提示”，它们分为以下几类：常规、运输和存放、调试、操作、维修以及拆卸和废品处理相关。
特殊的“警告”、“注意”和“提示”：适用于特殊的操作，放在有关章节的开头，并在该章节需要的地方再加以重复和补充。
请仔细阅读这些“警告”、“注意”和“提示”，因为它们为您提供了人身安全的保障，并且有助于延长荣信RHVC变频器以及与之连接的设备的使用寿命。
常规相关如果不遵守“警告”的规定，或不按本手册的要求进行操作，就可能造成死亡，严重的人身伤害或重大的财产损失。
只有经过认证合格的专业人员才允许操作本设备，并且在使用设备之前要熟悉本手册中所有的安全说明和有关安装、操作和维护的规定。
正确地进行搬运、装卸、就位、安装和操作维护，是实现本设备安全和成功地投运的可靠保证。
注意触电的危险。
即使电源已经切断，高压变频器的直流回路电容器上仍然带有危险电压，因此，在电源关断30分钟以后，才允许打开本设备。
本设备只能按照制造商规定的用途来使用。
未经授权的改造或使用非本设备制造商所出售或推荐的零配件，可能导致火灾、触电或其它伤害。
提示请将本手册放在设备附近容易找到的地方，保证所有的使用人员都使用在处于运行状态的带电设备上进行测量或测试时，必须遵守安全法规VBG4.0的规定，特别是其第8节关于“带电部件上工作时允许的安全距离”的规定。
实际操作时，应该使用适当的电子器具。
在安装和调试高压变频器之前，请您务必仔细阅读这些安全规则和警告，以及设备上粘贴的所有警示标志。
确保警示标志置于醒目的地方，并更换已脱落或损坏的标志。
运输和存放相关压变频器的正常和安全运行是至关重要的。
调试相关只有在设备的设计、安装、调试和运行方面受过培训的经过认证合格的专业人员才允许在本设备的器件/系统上进行工作。
输入电源线只允许永久性紧固连接。
设备必须接地（按照IEC 536 Class 1, NEC和其它适用的标准）。
即使变频器处于不工作状态，以下端子仍然可能带有危险电压： -三相高压电源输入端子-连接电动机的端子本设备不可以作为“紧急停车机构”使用（参看 EN 60204, 9.2.5.4）。
与本设备连接的电源电缆，电动机电缆和控制电缆，都必须按照本手册中相关图示方式进行连接，以避免由于高压变频器工作所造成的感性和容性干扰。
运行相关电气设备运行时，设备的某些部件上不可避免地存在危险电压。
按照EN60204 IEC204的要求，“紧急停车设备”必须在被控设备的所有工作方式下都保持可控性。
无论紧急停车设备是如何停止运转的，都不能导致不可控的或者未曾预料的再次启动。
在输入电源中断并再此上电后，一定的参数设置可能会造成高压变频器自动再启动。
为了保证电动机的保护系统能够正确动作，输入高压变频器控制机构的电动机等参数必须与实际使用的电动机完全符合。
本设备可按照UL508C第42节的要求在变频器内部提供电动机过载保护功能。
电动机的过载保护功能也可以采用外部PTC，经由数字输入来实现。
本设备不可以作为“紧急停车机构”使用（参看 EN 60204, 9.2.5.4）。
维修相关熟悉本手册中提出的所有警告的操作步骤。
任何有缺陷的部件和器件都必须用相应的备件更换。
在打开设备进行维修之前，一定要断开电源。
拆卸和废品处理相关易卸螺丝和快速连接器便于您拆卸设备的部件。
您可以回收这些拆卸下来的部件，并根据地方法律法规的要求进行处理，或把它们返还给制造商。
1．荣信RHVC系列高压变频器综述 (1)1.1荣信RHVC系列高压变频器的特点 (1)1.2荣信RHVC系列高压变频器的适用范围 (3)2．荣信RHVC系列高压变频器的工作原理 (4)2.1系统连接电路 (4)2.2高压变频器主电路 (6)2.3电压叠加原理 (7)2.4高压变频器功率单元 (9)3．荣信RHVC系列高压变频器的系统组成 (11)3.1功率柜 (11)3.1.1 控制机 (12)3.1.2 功率单元 (18)3.2变压器柜 (19)3.3旁路柜 (20)4．荣信RHVC系列高压变频器的型号及规格 (23)4.1产品型号、技术指标及规格 (23)4.2整机规格型号及标识 (25)4.2.1 高压变频装置规格型号 (25)4.2.2 高压变频装置出厂编号 (25)5．荣信RHVC系列高压变频器的运输、储存及安装 (26)5.1高压变频器的运输及储存 (26)5.2高压变频器的机械安装 (26)5.2.1 安装环境 (26)5.2.2 安装空间尺寸 (26)5.2.3 机械安装要求 (27)5.3高压变频器的电气安装 (27)5.3.1 电气安装注意事项 (27)5.3.2 电气安装要求 (27)6．荣信RHVC系列高压变频器的简明调试 (29)6.1通电前目测 (29)6.2控制系统的调试 (30)6.3高压调试 (30)7．荣信RHVC系列高压变频器的运行操作 (32)7.1运行前准备 (32)7.2高压变频器运行操作 (32)7.2.1 高压送电 (32)7.2.2 变频器操作 (32)7.2.3 高压变频运行注意事项 (33)8．荣信RHVC高压变频器的保养和维护 (34)8.1维护注意事项 (34)8.2变频器的日常维护及巡视 (35)8.3变频器的定期维护 (35)8.4定期保养 (35)8.5功率单元的更换 (36)9．荣信RHVC系列高压变频器的故障处理 (38)9.1变频器的故障查询 (38)9.2常见异常现象的处理 (38)10．人机界面 (41)10.1人机界面描述 (41)10.1.1 人机界面介绍 (41)10.1.2 指示灯说明 (43)10.1.3 按键功能 (44)10.2显示界面 (45)10.2.1 系统框图 (45)10.2.2 开机界面 (45)10.2.3 状态主屏 (46)10.2.4 查询主屏 (46)10.2.5 设置主屏 (48)10.2.6 出厂设置 (51)11．故障及报警代码对照表 (58)11.1故障代码对照表 (58)11.2报警代码对照表 (61)1．荣信RHVC 系列系列高压变频器综述高压变频器综述高压变频器综述高压大功率交流电机变频调速技术的发展是我国节能事业的主导方向之一。
变频技术的发展始终与电力电子器件的发展密不可分。
从大功率可控硅器件到BJT，从IGBT 到IGCT，每一次大功率元器件的发展都会带来变频器技术的一次飞跃。
高压变频器可以实现对高压电机的无极调速，满足生产工艺过程对电机调速控制的要求，达到提高产量和质量的目的，可以大幅度的节约能源，降低生产成本。
高压变频器是一种环保节能产品，用在发电厂的高压电机中可以平均节约电能40%左右。
目前，大功率高压变频器的使用范围基本上覆盖了我国电力、供水、冶金、石油、化工、采矿、煤炭、造纸、建材等等诸多主要行业，是其它调速设备所无法比拟的一种新型高压交流电动机调速装置。
1.1 1.1 荣信荣信RHVC 系列系列高压变频器的特点高压变频器的特点高压变频器的特点荣信RHVC 系列高压变频器是采用目前国际上先进的IGBT 功率单元串联多电平技术、数字控制技术、SPWM 脉宽调制技术及超导热管散热技术研制而成的系列高压电机节能调速产品。
具有高效节能、高功率因素及高可靠性等特点，结束了传统方法造成的能源和人力的浪费，延长了电机水泵等设备的使用寿命，方便了机组的保养和维护。
产品的整体技术性能居世界同期先进水平。
荣信RHVC 系列高压变频器不仅适用于风机、水泵等单象限运行负载，还适用于提升机、轧钢机、造纸机、机车车辆牵引等四象限运行负载。
