消防工程四大系统及四大报警阀组解析

合集下载

几种报警阀还搞不懂？别闹了！这几张图给你整明白了

几种报警阀还搞不懂？别闹了！这几张图给你整明白了特别是跨行业学习消防的考友，几种系统的报警阀经常分不清楚，别着急，今天让我用几张图给你整明白儿的！这4张图如果不懂，自喷至少损失8分！（详解报警阀！）今天依旧给大家继续讲解，自动喷水灭火系统，这一章是我们在生活中最容易接触到的一种自动灭火系统，也是保护大多数普通场所的系统，因此无论教材还是真题考察都对这里格外重视。

而今天我们要为大家讲解的，就是在这几种系统中最重要的部件：报警阀。

我们都知道，自动喷水灭火系统分为闭式系统（湿式、干式、预作用、重复启闭预作用、防护冷却系统）和干式系统（雨淋、水幕系统）。

而这些系统所用阀组共可以分为四种：湿式报警阀、干式报警阀、预作用报警阀、雨淋报警阀。

接下来我们就分别对各种阀组的功能以及阀组上连接的管路做详细讲解。

一、湿式报警阀湿式报警阀组是我们学习报警阀的第一站，也是相对结构最简单的阀组。

湿式系统、自动喷水防护冷却系统中均采用此阀组，其实际外观以及内部结构如下：湿式报警阀3D图湿式报警阀剖面图1、湿式报警阀结构中名称如图所示，相对来说比较简单。

其中延迟器和补偿器都是防止管网内水流波动导致阀组误开启的措施。

试验放水阀可以在阀组上开启后，达到只开启阀组而不用运转整个系统来测试阀组的功能的作用。

阀瓣伺应状态下封闭住报警管路，当阀瓣开启后，水流流入报警管路，充满延迟器，触动压力开关、水力警铃报警。

2、湿式报警阀组的复位：在扑救完火灾之后或者实验完之后，停止水泵，更换上新的喷头，然后开启末端试水装置，开启水泵，当末端试水装置处有稳定水流流出时，即可关闭末端试水装置阀门，然后停止消防水泵，阀组即可复位。

二、干式报警阀干式报警阀3D图干式报警阀剖面（一）干式报警阀剖面（二）1、干式报警阀结构1）干式报警阀最主要区别于湿式报警阀，就是其系统侧充满的是有压气体。

因此其阀体上有供气管路来为系统侧加压供气。

2）而为防止系统侧从缝隙中泄露，在阀瓣以上使用一定高度的水进行液封，这部分液封的水是在阀瓣关闭之后，通过阀体上的注水漏斗（参考第一张实拍图上的漏斗），加注进入阀体，当加注水从注水排水阀流出时，即认为液封水位达到要求。

消防系统的组成和原理解析

消防系统的组成和原理解析消防系统是指一套由各种设备和设施组成，用于预防、控制和扑灭火灾的综合系统。

它在建筑物、工业场所、交通运输工具等各个领域都起到至关重要的作用。

下面将对消防系统的组成和原理进行解析。

一、消防系统的组成1. 灭火系统：灭火系统是消防系统的核心，包括自动喷水灭火系统、气体灭火系统和泡沫灭火系统等。

自动喷水灭火系统通过水源、水泵、喷头等组成，当火灾发生时，系统能够自动喷水进行扑灭。

气体灭火系统常用的是二氧化碳和氟利昂等气体，通过释放灭火剂，使火灾区域缺氧从而扑灭火灾。

泡沫灭火系统则是通过泡沫剂形成一层泡沫覆盖在火灾表面，隔绝氧气，达到灭火的目的。

2. 火灾报警系统：火灾报警系统是消防系统中的重要组成部分，它能够及时发现火灾，并向人员发出警报。

火灾报警系统包括感烟探测器、感温探测器、火灾报警控制器等设备。

当探测器探测到烟雾或者温度超过预定值时，火灾报警系统会自动启动，向消防员发送警报信号。

3. 排烟系统：排烟系统主要用于控制火灾烟气扩散，减少烟气对人体的危害。

排烟系统由烟气排烟系统和新风注入系统组成。

烟气排烟系统通过安装烟道和排烟风机，将火灾烟气排到室外。

新风注入系统能够在排烟时提供新鲜的空气，保证室内人员的安全。

4. 防烟系统：防烟系统用于阻止烟气进入安全通道和疏散通道，保证人员疏散的通道畅通。

防烟系统由防烟分区系统和防烟门窗组成。

防烟分区系统通过控制防烟门窗的开启和关闭，将火灾区域与非火灾区域分隔开，防止烟气的扩散。

二、消防系统的原理解析1. 灭火原理：灭火的原理是通过断绝火灾的燃料供给、破坏火灾的燃烧链和降低火灾区域的温度，使火灾无法继续燃烧。

自动喷水系统通过喷洒水雾进行灭火，水雾的喷洒能够迅速吸收热量，降低火灾区域的温度，同时破坏火灾的燃烧链。

气体灭火系统则是通过释放灭火剂，降低火灾区域的氧气浓度，达到扑灭火灾的目的。

2. 火灾报警原理：火灾报警系统的原理是通过感烟探测器或感温探测器探测火灾信号，并将信号传输给火灾报警控制器。

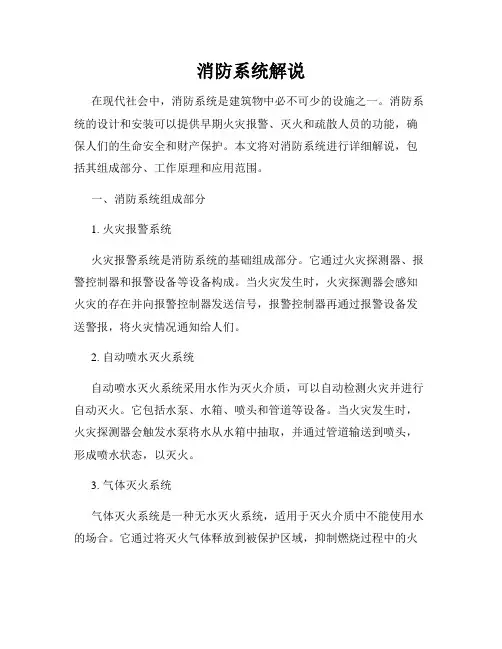

消防系统解说

消防系统解说在现代社会中，消防系统是建筑物中必不可少的设施之一。

消防系统的设计和安装可以提供早期火灾报警、灭火和疏散人员的功能，确保人们的生命安全和财产保护。

本文将对消防系统进行详细解说，包括其组成部分、工作原理和应用范围。

一、消防系统组成部分1. 火灾报警系统火灾报警系统是消防系统的基础组成部分。

它通过火灾探测器、报警控制器和报警设备等设备构成。

当火灾发生时，火灾探测器会感知火灾的存在并向报警控制器发送信号，报警控制器再通过报警设备发送警报，将火灾情况通知给人们。

2. 自动喷水灭火系统自动喷水灭火系统采用水作为灭火介质，可以自动检测火灾并进行自动灭火。

它包括水泵、水箱、喷头和管道等设备。

当火灾发生时，火灾探测器会触发水泵将水从水箱中抽取，并通过管道输送到喷头，形成喷水状态，以灭火。

3. 气体灭火系统气体灭火系统是一种无水灭火系统，适用于灭火介质中不能使用水的场合。

它通过将灭火气体释放到被保护区域，抑制燃烧过程中的火焰和烟雾，从而达到灭火的目的。

常用的灭火气体包括七氟丙烷、二氧化碳等。

4. 应急疏散系统应急疏散系统主要用于人员疏散时提供指引和指示。

它包括应急照明和应急广播两部分。

应急照明通过照明设备在火灾发生时提供足够的照明，并标示出疏散通道和出口位置。

应急广播系统通过扩音器和喇叭等设备，向人员发布疏散指令和相关信息。

二、消防系统工作原理消防系统的工作原理是通过各个组成部分的协调工作，实现对火灾的预警、控制和灭火。

具体步骤如下：1. 火灾预警火灾探测器在火灾发生时感知火灾，并将信号传输给报警控制器。

报警控制器接收到信号后，判断火灾的类型和位置，并发出声光警报。

2. 火灾控制在火灾控制阶段，系统可以根据火灾的情况，自动启动灭火设备，如自动喷水灭火系统或气体灭火系统。

同时，系统还会关闭相关设备和电源，以防火灾蔓延。

3. 应急疏散火灾报警系统会触发应急疏散系统，通过应急照明设备提供照明，帮助人员疏散，并通过广播系统发布疏散指令和相关信息，确保人员能够迅速有序地撤离危险区域。

必须掌握的自动灭火系统的四大系统与四大报警阀组解析

必须掌握自动喷水灭火系统的四大系统及四大报警阀组解析2017-08-301.湿式自动喷水灭火系统系统工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。

这时湿式报警阀系统侧压力降低，供水侧压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。

系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。

系统工作流程图：湿式报警阀组结构图：注：1、模拟实验阀：在阀瓣上方，模拟实验阀打开，湿式报警阀组打开，平时常闭。

2、铃响截止阀：当灭火或实验过程中，关闭水力警铃用，平时常开。

3、补偿器：当系统侧管网有轻微泄露时，补偿器为上腔补水，维持上下腔压力平衡。

湿式报警阀组的不同状态：伺应状态工作状态2、干式自动喷水灭火系统系统工作原理配水管网与供水管间设置干式控制信号阀将它们隔开，在配水管网中平时充满着有压气体用于系统的启动。

发生火灾时，喷头首先喷出气体，致使管网中压力降低，供水管道中的压力水打开干式报警阀组而进入配水管网，接着从喷头喷出灭火。

不过该系统需要多增设一套充气设备，一次性投资高、平时管理较复杂、灭火速度较慢。

系统工作流程图：干式报警阀组结构图：注：1、系统侧压力表测试的为系统气压。

2、干式报警阀组有体外防复位机构，湿式报警阀组没有。

3、气路止回阀：防止系统灭火时，水流进入供气管路。

4、安全阀：供气管路压力过高时泄压。

5、主排水阀：灭火后，排掉系统侧多余的水，使系统恢复至伺应状态。

6、无延迟器。

干式报警阀组的不同状态：伺应状态工作状态3.雨淋自动喷水灭火系统系统工作原理当保护区发生火灾时，温感烟感探测到火灾信号，通过报警控制器打开雨淋阀的电磁阀，使压力腔泄压，水流进入工作腔流向整个管网喷水灭火（也可手动打开快开阀），同时一部分压力水流向报警管路，水力警铃报警，压力开关动作启动水泵灭火。

消防工程包括哪些系统

消防工程包括哪些系统消防工程是指建筑物内设置的各种消防设施、装备和系统。

它们的作用是预防火灾的发生，保护人们的生命安全和财产安全。

消防工程包括以下几个主要系统：一、火灾报警系统火灾报警系统是消防工程中最基础的系统之一。

它通过感应器、控制器、报警器等设备，实现对火灾的早期检测和报警。

当监测到火灾烟雾、温度或火焰等异常情况时，系统会立即自动报警，提醒人们及时疏散并采取灭火措施。

二、自动喷水灭火系统自动喷水灭火系统是常见的消防工程系统之一。

它主要由水泵、水箱、喷头等组成。

当火灾发生时，系统会自动启动水泵将水泵入火源附近，通过喷头喷洒水雾，将火势控制在一定范围内，并减少火灾的蔓延。

三、消防给水系统消防给水系统是为各种消防灭火设备提供水源的系统。

它主要包括水源装置、水箱、水泵、消防栓等。

在发生火灾时，消防给水系统会向各个消防设备提供足够的水源，确保灭火效果。

四、气体灭火系统气体灭火系统是一种使用特殊气体（如二氧化碳、惰性气体等）进行灭火的系统。

它的特点是无残留物、无污染、速度快等。

当监测到火灾时，系统会自动释放适量的灭火气体，迅速灭掉火源，保护被保护物。

五、防烟排烟系统防烟排烟系统是为了保持建筑物内部通风通畅、减少烟雾对人体的危害而设立的系统。

它通常由烟气探测器、排烟风机、排烟管道等组成。

当发生火灾时，系统会迅速启动排烟风机，将烟雾排出建筑物内部，保持人员疏散的通道畅通。

六、消防通道与疏散指示系统消防通道与疏散指示系统是保障人员快速疏散的关键系统。

它包括设置消防通道、疏散楼梯、疏散出口，同时在关键位置设置疏散指示标识和指示灯等。

在火灾发生时，这些系统能够为人员提供明确的疏散路径和指引，帮助人员迅速撤离。

七、消防电源和照明系统消防电源和照明系统是消防工程中不可或缺的系统之一。

它保证了消防设备的正常运行，在停电情况下仍能够提供照明照明。

消防电源和照明系统通过备用电源和应急照明设备等，为其他消防系统提供电力支持，并提供良好的照明环境，确保火灾时的应急处理。

报警阀的分类介绍与原理解读

[导读]报警阀是消防工程必要的报警装置，起到火灾自动探测报警技术和自动喷水灭火等作用。

主要有湿式报警阀、干式报警阀、雨淋报警阀、预作用报警阀。

湿式报警阀装置由湿式报警阀、水力警铃、延迟器及压力开关、压力表、排水阀、试验阀、报警试验管路等组成。

湿式报警阀是只允许水流入湿式系统，并在规定压力流量下驱动配套部件报警的一种单向阀。

工作原理：湿式系统管网内充满压力水，长期处于备用工作状态，适用于4℃-70℃环境温度(并只能竖向垂直安装)。

当保护区域内发生火灾时，环境温度升高，喷头的温度敏感元件(玻璃球)破裂，喷头出水灭火，同时水流指示器动作指示火灾区域，湿式报警阀开启供水灭火，其中一小部分水流向报警管路，驱动水力警铃、压力开关，水力警铃发出连续的报警声，压力开关动作：启动喷淋泵、控制中心声光报警。

湿式报警阀(图1)干式报警阀用于干式喷淋报警灭火消防系统中，属于系统消防供水的报警及控制阀门，该系统一般应用于环境温度低于4℃的建筑物中，在伺应状态时，由系统管网中的压缩空气通过干式报警阀将消防压力水封于供水侧，当闭式喷头发生动作引起管网气压下降并达到一定值时干式报警阀打开，压力水通过阀进入系统管网灭火。

工作原理：启动前干式报警阀前(与水源相连一侧)的管道内充以压力水，干式报警阀后的管道内充以压缩空气，报警阀处于关闭状态。

发生火灾时，闭式喷头热敏感元件动作，喷头开启，管道中的压缩空气从喷头喷出，使干式阀出口侧压力下降，造成报警阀前部水压力大于后部气压力，干式报警阀被自动打开，压力水进入供水管道，将剩余的压缩空气从已打开的喷头处推出，然后喷水灭火。

在干式报警阀被打开的同时，通向水力警铃和压力开关的通道也被打开，水流冲击水力警铃和压力开关，并启动水泵加压供水。

干式报警阀(图2)雨淋报警阀是除湿式报警阀外应用较多的报警阀。

雨淋阀即能应用于雨淋系统，亦可用于水幕系统、水喷雾系统和预作用灭火系统。

雨淋阀和湿式报警阀的区别基雨淋阀系统一侧即阀的出口端一般为空管或充以静压水柱，湿式报警阀系统一侧的管网内充满压力水。

消防常见的四大系统

火灾消防系统主要分为四大系统，涉及给消防设备以及消防工作者提供良好环境和条件来保护人财物免受火灾之害。

1、探测系统：包括火灾探测器、报警按钮、消防报警按钮等，以检测到火灾的发生或火灾的信号，并立即发出报警。

2、控制系统：包括控制面板、消防控制器、消防按钮等，用于接收和处理探测到的火灾信号，使消防设备和相关设施进入工作状态。

3、给液系统：主要由水泵、灭火剂泵、消防水罐等组成，用于提供灭火剂或用于抑制火灾发展的防护水源。

4、报警系统：主要包括声光报警、广播报警、消防报警器等，当探测到火灾发生时，发出报警声和报警信号，给有关工作者提供快速警示。

这四大系统是火灾消防系统的主要部件，是火灾消防工作的基础设施。

一个完整的消防系统需要各种功能单元组合在一起，其功能包括探测、控制、给液及报警，以及辅助设施的搭配，如风机、空调以及楼宇自动化系统等。

消防设备的设计通常要求符合消防相关规范和标准，以确保系统的可靠性和安全性。

这些规范和标准的严格执行，有助于保证消防设施的安全有效地实施任务，从而达到最大限度地防止火灾及其造成的损失。

因此，消防设备的设计、安装和维护都应遵循相关规范和标准。

消防设备的安装也很重要。

在安装火灾消防设备时，应考虑各个系统在现场的安装位置和方式，以确保安装设备与现场条件相匹配，以及安装设备与现有系统之间的和谐统一。

此外，还要定期检查设备的运行状况，保证设备功能可用性。

火灾消防系统的指挥控制也是一项重要的工作。

指挥控制是由责任人和当值人员操作消防设备，按照预定的程序进行火灾救援和火灾防控，以确保火灾消防工作顺利进行。

在指挥控制过程中，要对火灾状况进行实时监测，随时给出正确的灭火处置指令，不断动态变化，直至最终将火灾扑灭，保护公私财产免受损失。

在火灾消防中，应急救援也是一项重要的工作。

在火灾发生的紧急时刻，必须立即采取措施，为火灾受害者提供人员营救、安全疏散、物资转移等应急资源救援服务。

应急救援工作不仅要考虑现场的实际情况，还要考虑消防救援应急预案，做到把握救援过程的时间和实施应急手段，将火灾受害者安全救出，达到最大限度地减少火灾造成的损失。

消防工程师中四大消防系统易犯的错误

消防工程师中四大消防系统易犯的错误常见的四大消防系统包含：水系统、报警系统、气体灭火系统、防排烟系统，这四大消防系统在一级消防工程师考试中也是常出的考题，为了帮助考生理解加深对四大消防系统的掌握，优路教育整理了消防工程中，四大消防系统易犯的严重问题，希望对考生有所帮助。

一、水系统中存在的问题1、主备泵切换的问题。

虽然水泵控制柜由控制柜厂家提供，但个别厂家由于对消防规范的不了解或订货时没有提出要求，控制柜中没有提供水泵切换功能或切换功能无法实现，而施工人员在公司调试组调试前又没有发现，造成不必要的麻烦。

2、消火栓按钮启泵问题。

某消防工程师工程，消火栓按钮接线采用1.5m㎡，造成压降过多而不能启动水泵或启泵按钮灯不亮。

3、喷淋系统中压力开关应直接起泵，而某工程是由报警控制器联动起泵，目前消防规范是不允许这样起泵的。

4、水泵启动方式。

当水泵电机超过11kW时，应采用降压启动方式，不应直接启动。

5、附设在建筑内的消防水泵房，应设直通室外的出口，通向室内的门应采用防火门。

6、雨淋系统、预作用系统的启泵问题。

当雨淋阀、预作用阀采用报警探测器连锁启动时，应是该区域火灾确认或两点报警联动。

压力开关应接入水泵控制柜直接启动水泵。

7、水流指示器前应安装信号蝶阀，不应采用其他阀门。

某工程，水流指示器前安装的是带锁定装置的蝶阀，调试时阀门是关闭的，而报警控制器中无反馈信号。

如果发生火灾，该系统就失去了应有的功能。

所以水指示器和信号蝶阀的反馈信号应接入报警控制器。

8、末端试水装置出口应接入排水管。

某工地在施工中，未将末端试水装置出口接入排水管，排出的水将旁边建筑的设施冲走，造成不良影响。

9、喷淋头的选择。

某些工程中，厨房内的喷淋头采用68°喷淋头，而规范要求应采用93°喷淋头。

在选择闭式喷头时，喷头的公称动作温度宜高于环境温度30℃。

10、消火栓箱内水带应采用挂钩式，不应采用卷盘式。

11、消火栓栓口处的出水压力问题。

消防工程四大系统及四大报警阀组解析

消防工程四大系统及四大报警阀组解析四大系统：湿式自动喷水灭火系统、干式自动喷水灭火系统、雨淋自动喷水灭火系统、预作用自动喷水灭火系统●湿式自动喷水灭火系统【系统工作原理】保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。

系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。

系统工作流程图湿式报警阀组结构图【湿式报警阀组说明】1、模拟实验阀：在阀瓣上方，模拟实验阀打开，湿式报警阀组打开，平时常闭。

2、铃响截止阀：当灭火或实验过程中，关闭水力警铃用，平时常开。

3、补偿器：当系统侧管网有轻微泄露时，补偿器为上腔补水，维持上下腔压力平衡。

【湿式报警阀组的不同状态】伺应状态工作状态【系统工作原理】配水管网与供水管间设置干式控制信号阀将它们隔开，在配水管网中平时充满着有压气体用于系统的启动。

发生火灾时，喷头首先喷出气体，致使管网中压力降低，供水管道中的压力水打开干式报警阀组而进入配水管网，接着从喷头喷出灭火。

不过该系统需要多增设一套充气设备，一次性投资高、平时管理较复杂、灭火速度较慢。

系统工作流程图干式报警阀组结构图【干式报警阀组说明】1、系统侧压力表测试的为系统气压。

2、干式报警阀组有体外防复位机构，湿式报警阀组没有。

3、气路止回阀：防止系统灭火时，水流进入供气管路。

4、安全阀：供气管路压力过高时泄压。

5、主排水阀：灭火后，排掉系统侧多余的水，使系统恢复至伺应状态。

6、无延迟器。

【干式报警阀组的不同状态】伺应状态工作状态【系统工作原理】当保护区发生火灾时，温感烟感探测到火灾信号，通过报警控制器打开雨淋阀的电磁阀，使压力腔泄压，水流进入工作腔流向整个管网喷水灭火（也可手动打开快开阀），同时一部分压力水流向报警管路，水力警铃报警，压力开关动作启动水泵灭火。

报警阀组的组成

报警阀组的组成
嘿，咱今儿就来唠唠报警阀组的组成！你可别小瞧了这玩意儿，它就像是消防系统里的大英雄呢！
报警阀组啊，就好比是一个厉害的团队。

首先呢，有报警阀，这可是核心成员呀，就像团队里的老大，掌控着全局。

它能敏锐地察觉到哪里出了问题，一旦有异常情况，立马就发出警报，那反应速度，杠杠的！
然后呢，还有延迟器。

你说这延迟器像不像个缓冲带呀？它能让报警信号稍微等一等，免得误报，可别小看了这一等，有时候就能避免一场大乌龙呢！
再说说水力警铃，那声音，“叮叮当当”的，可响亮啦！这就好比是团队里的大喇叭，一旦有情况，立马大声呼喊，让所有人都能听到，赶紧来帮忙。

还有压力开关，它就像是个机灵的通讯员，能迅速把报警信号传递出去，通知其他消防设备赶紧行动起来。

这些个部件啊，就像一个大家庭里的成员，各自有着重要的职责，相互配合，才能让报警阀组发挥出最大的作用。

你想想看，如果没有报警阀这个聪明的老大，怎么能及时发现问题呢？要是没有延迟器这个谨慎的家伙，误报多了可咋整？水力警铃不响亮，谁能知道出事啦？压力开关不机灵，其他设备怎么能及时响应呢？
咱平时可得好好爱护这个“大英雄团队”呀！定期检查检查，看看它们是不是都好好的，可别关键时刻掉链子哟！这要是出了问题，那可不是闹着玩的呀，火灾无情啊，咱得靠它们来保护咱们的安全呢！
总之呢，报警阀组虽然看起来不大起眼，但它的作用那可是大大的！咱可不能小瞧了它，要像对待宝贝一样对待它，让它随时都能为我们保驾护航！你说是不是这个理儿？。

国内已建成的关于建筑设备中消防工程的系统组成及安全的模范

国内已建成的关于建筑设备中消防工程的系统组成及安全的模范《国内消防工程系统组成及安全的模范》消防工程是国内建筑设备中至关重要的一部分，它直接关系到人们的生命财产安全。

因此，建立完善的消防工程系统是保障国内建筑安全的重要举措之一。

本文将介绍国内已建成的关于建筑设备中消防工程系统的组成以及一些安全的模范。

1. 组成（1）消防水系统：它是消防工程的核心组成部分，包括室内消火栓、室外消防栓、水泵、水箱、水带等。

消防水系统能够提供消防水源，在火灾发生时迅速供水，确保灭火效果。

（2）自动火灾报警系统：它主要由烟感探测器、温度探测器、手动火灾报警装置等组成。

当有火灾发生时，烟感探测器可以及时监测到烟雾或温度的变化，并向消防控制中心发送报警信号，以便灭火。

（3）消防排烟系统：它包括排烟风机、排烟口、排烟道等。

在火灾发生时，消防排烟系统能够将烟雾、有害气体及时排出，确保人们的逃生通道畅通。

（4）消防防烟系统：它主要包括防烟门、防烟卷帘、防烟挡板等。

在火灾发生时，消防防烟系统能够有效分隔火灾现场，阻挡烟雾扩散，延长人们的逃生时间。

2. 安全的模范（1）合理规划：建筑设备中消防工程系统的建设需要合理规划，根据建筑的性质和用途，结合消防法规的要求，进行详细的设计和布局。

（2）优质设备：选择高质量的消防设备是确保消防工程系统安全的前提。

这些设备应具备良好的性能和可靠的工作效果，并经过严格的检验和测试。

（3）定期维护：消防工程系统需要定期维护保养，以确保其正常运行和可靠性。

应建立健全的维护管理制度，并配备专业的维护人员进行定期检查和维修。

（4）员工培训：建筑设备中消防工程系统的安全性还与员工的消防意识和应急能力直接相关。

因此，对员工进行消防培训和演习非常重要，提高员工的自救和灭火能力。

总之，国内建筑设备中的消防工程系统是保障人们生命财产安全的重要保障。

通过合理规划、选择优质设备、定期维护和员工培训，可以建立安全可靠的消防工程系统，为国内建筑安全发挥积极作用。

消防工程是怎样组成的

消防工程的主要系统组成：消防水系统、火灾自动报警系统、防排烟系统、气体灭火系统。

消防水系统的组成:消火栓系统、自动喷淋系统、消防水炮系统、水幕系统、灭火系统。

消火栓系统：消火栓灭火系统是最常用的灭火系统，它由蓄水池、加压送水装置（水泵）、消防管道、管道附件及室内消火栓等主要设备构成。

自动喷淋系统是一种在发生火灾时,能自动打开喷头喷水灭火并同时发出火灾报警信号的消防灭火设施。

自动喷淋灭火系统具有自动喷水、自动报警和初期火灾降温等优点,并且可以和其他消防设施同步联动工作，因此能有效控制、扑灭初期火灾。

消防水炮系统以水作介质，远距离扑灭火灾的灭火设备。

其工作原理：当火灾发生时，消防水炮前端探测器自动采集火灾现场红外图像，通过中央控制器自动侦测及定位火灾位置，启动电磁阀直接对起火位置进行喷洒，直至火源熄灭。

消防水炮的保护面积为400至4225平方、保护半径20米至65米，根据消防水炮流量大小的不同，保护面积也不同。

介绍了七氟丙烷气体灭火器的控制方式，下面为大家推荐一家成都专业的消防器材批发厂家，新都区雨花消防器材经营部。

想要了解更多关于消防器材批发的信息，可登录新都区雨花消防经营部官网或拨打右侧咨询电话咨询了解。

新都区雨花消防器材经营部是一家综合型的消防产品供应商。

以消防器材系列为核心，整合干粉灭火器，二氧化碳灭火器，应急灯，安全指示出口，消防水带，接扣，水枪，消火栓箱系列，消防装备等产品，为您提供一站式的消防产品供应服务。

“专业、热情、优质、优价”是我们服务的宗旨。

我们与山东/重庆/北京/四川/上海/福建/浙江/江苏/山西/山东/天津等地的数十家生产厂商发展业务往来。

我们将根据您的实际需求，帮您选择最适合的产品。

"合作、双赢"---雨花消防希望成为您得力的助手、真心的朋友。

消防人不得不知的四大水系统原理图及其特点（附给水时间表）

消防人不得不知的四大水系统原理图及其特点（附给水时间表）自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成的，并能在发生火灾时喷水的自动灭火系统。

自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。

▲自动喷水灭火系统原理图▲自动喷水灭火系统根据喷头的不同可以分为两类：使用闭式喷头（注意喷头中间的红色玻璃管）就是闭式系统；使用开式喷头的为开式系统。

其中闭式系统包括湿式系统、干式系统和预作用系统；开式系统包括雨淋系统、水幕系统。

▲两种喷头▲各不同系统的区别主要体现在管道填充物及各组件上。

其中比较常见的自动喷水灭火系统有湿式系统、干式系统和预作用系统和雨淋系统。

1、湿式系统湿式系统在准工作状态时管道内充满用于启动系统的有压水的闭式系统，湿式系统由闭式喷头、湿式报警阀组、水流指示器或压力开关，供水设施及供水配水管道等组成。

适用范围及一般要求1.自动喷水湿式系统适用于环境温度≥4℃且不高于70℃场所。

2.应根据环境温度选择合适的喷头，喷头公称动作温度宜高于环境最高温度30℃。

3.湿式灭火系统配水管道的工作压力不应大于1.2MPa。

4.湿式系统一个报警阀组控制喷头数不宜超过800只。

5.报警阀与水流指示器前应安装信号阀，此阀门必须保持常开，阀门关闭时应有信号反馈至消防控制室。

▲左边为湿式系统，右边为供水设施▲2、干式系统干式系统在准工作状态时管道内充满用于启动系统的有压气体的闭式系统，干式系统由闭式喷头、干式报警阀组、充气设备、水流指示器或压力开关，供水设施及供水配水管道等组成。

适用范围及一般要求1.干式系统适用于环境温度＜4℃或＞70℃场所。

2.干式系统一个报警阀组控制的喷头书不宜超过500只。

3.干式系统配水管道充水时间不宜大于1min。

4.干式系统的作用面积比同危险等级的湿式系统应增大1.3倍。

(新)消防工程系统(思维导图)

消防电系统
消防
消防风系统：由风机、风管、封口、风阀、消声器组成
消防开式系统 Nhomakorabea雨淋系统
由雨淋阀、开式喷头、管道、传动装置、泵组成
水喷雾系统
由水喷雾喷头、管道、阀组、泵组成
高压细水雾系统
由水喷雾喷头、管道、阀组、泵等组成
工
程
按灭火药剂分为热汽溶胶、七氟丙烷、IG541灭火系统
按系统形式分有管网式和无管网式。有管网式由高压管道气体存贮装置、气体驱动装置、气体灭火控制器组成；无管网式由成套柜式气体灭火装置、气体灭火控制柜、线管组成
气体灭火系统
系
统
火灾报警及联动系统：由探测器、发光报警、消火栓按钮、手动报警按钮、消防电话、消防广播、联动模块、楼层显示器、消防主机、管线组成
电气火灾监控系统：由探测器、监控主机、监控分机、管线组成
消防电源监控系统：由传感器、监控主机、监控分机、管线组成
防火门监控系统：由监控模块、电动闭门器、门磁开关、监控主机、监控分机、管线组成
预作用自动喷水灭火系统
由喷头、阀门、水流指示器、末端试水装置、喷淋泵、管道、水箱、稳压设备、空气机、火灾探测系统组成
自动喷水泡沫联用灭火系统
由喷头、阀门、水流指示器、，末端试水装置、喷淋泵、管道、水箱、稳压设备、泡沫罐、泡沫混合装置、泡沫发生器、电磁阀、泡沫喷头系统组成
大空间消防炮自动灭火系统
由自动水泡、电气阀、管道、泵组成
室外消火栓系统：由室外消火栓、管道、阀门组成
室内消火栓系统：由室内消火栓、阀门、管道、消防泵、消防水箱、稳压设备组成
消防炮灭火系统：由消防炮、管道、泵组成
灭火器
消防水系统
手动灭火系统（水）
自动水灭系统
