五金模具组立顺序
组立的基本步骤
* 步進馬達Free狀態 ,鎖緊棘輪.并來回轉 動棘輪,感覺是否順暢,料帶是否干涉.(干涉 時往往有較大的,吱,吱,聲 .
Confidential
2/18‘03 Page:14
基本步驟
組立步驟
§ 基本步驟
9 . 模具膠合 * 將配合零件單件相配 ,檢查尺寸是否正確 . * 將上下模具裝配好 , 導柱裝好 . * 將上下模之定位銷打好 .
注意的事項 ,使調試工作順利進行 .
Confidential
2/18‘03
Page:3
基本步驟
組立步驟
§ 基本步驟
1 . 熟悉圖面 : 初步了解
* 机台結構 , 机台所要實現的功能 .產品結 構如何? * 零件個數(含標準件)及安裝位置 , 組立先 后順序 .從哪開始,從哪結束. * 組立時程排配 ,合理安排時間 ,預防Delay.
線性滑軌
Confidential
2/18‘03
Page:9
基本步驟
組立步驟
§ 基本步驟
5 . 螺釘鎖緊 * 螺釘鎖緊時不要一 次性猛將螺釘鎖緊,而 是先將每一個螺釘預 鎖到一定程度,再將其 鎖緊.最后一下應快速 且控制力度 , 使螺釘 有足夠預緊力同時又 不會滑絲 . Confidential
2/18‘03 Page:10
Confidential
2/18‘03
Page:4
基本步驟
組立步驟
§ 基本步驟
2 . 零件清點
* 對零件(含標準件)數量清點,看數量是否與 圖面相符(特別要注意對稱件).標準件是否與明 細相符 .若有出入 ,及早補發工件 ,標準件能否 找到替代品 .
Confidential2/18‘03Pag源自:5Confidential
模具组立教材
模具翻倒中
噴好紅丹合模檢測密度
噴好紅丹等待合模
生銹的模板需用大水磨床將其 見光磨平
磨平過的模板
對角拆鬆螺絲
拆開的公模固定板,模腳頂針板螺絲要整齊擺放在 工作臺底下
剛拆開的公母模仁
零件擦拭干凈除去毛頭,整排放在工作平臺,然后 檢測零件是否NG,一項一項分類修整過后的母模A板源自零件拋光方向要與脫模方向一致
滑塊導板做引斜度3-5度
零件擦拭干凈檢測OK組模
模仁組好后將其敲平
將其模芯敲平使其成一平整面
檢則是否為平行面
模仁組好后將其敲平
對組立好的公模仁進行檢測
手指處為引導作用導向3-5度寬取 於成形面位置
用虎鉗將滑塊夾平后並擰緊螺絲
將組立好的滑塊成品用擋塊敲平
對成形面作修鈽動作使其美觀產品
滑塊組好OK后,涂上黃油
滑塊作定位鋼珠
對角松鎖螺絲
公模噴好紅丹待檢測滑塊密合度
檢測OK滑塊成形面基本與公模面合到 (吃到)
桌面擦油方可合模
合模時要將模具平倒在桌面上
模具倒下后在模面上墊上(墊塊彧平臺) 對角彧置中重力敲擊
平衡開模
模具组立流程
模具組立流程
• 公模電極 • 公模仁
公模仁配 滑塊 入子
母模仁配模 配入子
公母模 仁整體 合模
解說模具組立與CAM的關聯
• 一般來說公模仁是一套模中工作量最多﹐和其 它機構配合也是最多的部份﹐如斜銷﹑頂針﹑ 滑塊等……﹐所以CAM要先加工公模電極及公 模仁.。
• 公模仁完成后﹐和公模仁相配的零件就是下一 個要加工的目標(如公模入子﹑滑塊﹑斜銷﹑ 等)。因為每完成一個入子(或一個滑塊……)﹐ 鉗工就可以做試配和飛模的動做。這樣可提高 工作效率﹐縮短制程時間。
• 母模部份也一樣﹐先加工母模仁的部份電極﹑ 母模﹑再加工其母模電極﹑后加工母模入子﹗
五金模具组立及维修手法

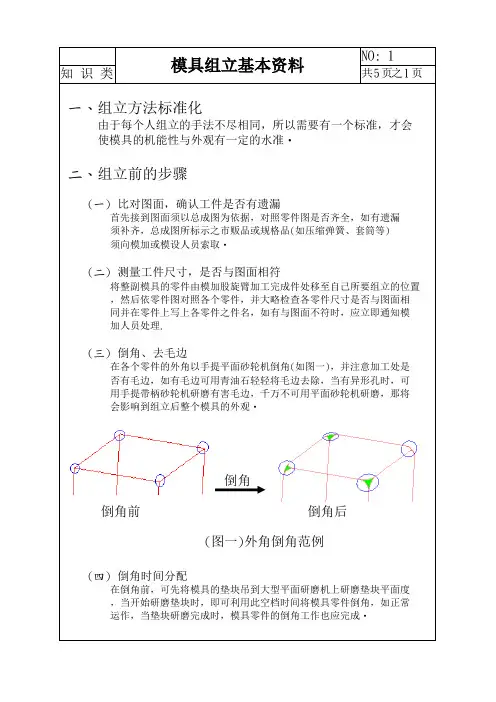

模具组立及维修手法一.模具组立篇1.模具组立前准备1-1.查阅模具蓝图及工程图面,充分了解零件结构和模具结构1-2.CHK模仁工件A.模仁到齐情况,并做退磁动作B.顶针情况.C.标准件情况.以上发现有缺件及时联络.1-3.模仁品质判定:对EDM面,判定面粗度.对模仁工件.模板进行量测,数据记录于《模具组立执行报告》中,并对模具打钢印,模仁工件用气动沙轮刻上模号/件号,模仁容易混淆时,还必须刻上料号.量测中NG工件,需及时联系核心,不要等到组立时再发现模仁NG影响交期和质量.1-4.打模抛光对模仁抛光,打模,尤其是对EDM.线割加工工件,必须打模抛光,注意抛光的方向要与产品的脱模方向一致.2.模具组立2-1.桌面5S工作桌面不留一颗螺丝.一张废纸,不留任何不必要的东西桌面必须保持干净.无油污.灰尘.2-2.干净塑模在设计中组立公差MAX为0.02mm左右,而人的发丝也有8条,若有不干净物质或其它污物掉入其中,就会影响模具的精度,为符合原设计精度,干净对于模具组立,产品质量很重要.干净=精密=质量2-3.倒角与修配模仁工件在加工成型中所利用的方法不同,工件产生的R角也不同.如:磨床研磨加工中R=2~5条放电加工中R=5~8条线割加工中R=10条以上因此,在模仁配合外都需倒角,倒角过小装不进,倒角过大产生毛头.毛边,影响质量,在组立中倒角的手法为:成品面0.3mm以下,可以倒角大一点—C0.1以上(用钻石挫刀).0.3mm配合处就需修配R角---R0.05(用纤维油石),修配中以手推就进,不推不进为最佳,不宜用铜棒敲打.在倒角中应注意:*. 模仁成型面不能倒角*. 模仁上下能翻面使用时,不能倒角*. 模仁前后左右能翻面使用时,不能倒角2-4.排气塑料填充模具时,由于注射压力.速度过大,温度过高,塑料易分解出瓦斯气体.塑料颗粒.纤维填料.结晶体等,留于模腔内,造成产品包风.烧焦.不饱模等不良的产生,并且腐蚀模仁,降低模仁的寿命.开排气的目的在于把残物和模腔内的空气排出,使烧融塑料须顺畅并全部充满模腔内.开排气中,应以最大的孔径.最短的距离.最快的速度把气体排出,排气槽的深度应根据原料的材质而定.如:h表示深度PBT: h≦0.020mm PCT: h≦0.018mmPPS: h= 0.008mm LCP: h= 0.020mm对于流速过小的产品,可利用顶出机构的间隙排出,另外在无法开排气槽的工作部位,可利用增加顶针的方法来排气,如778N3模生产的DT 001-0006-110产品,站脚因排气不良经常造成产品包风,模仁腐蚀影响质量,对此模仁站脚外增加ψ0.80的顶针改善OK.应注意事项:*最小肉厚处一定要制做排气槽*各模仁底部排气槽需与顶针相通,以利排气2-5 顶针计算切割与倒角2-5-1顶针在计算切割时要高出成品面 0.02-0.005mm2-5-2顶针视情况作倒角a.四边倒角当顶针孔为线割时,顶针因而倒角b.两边倒角当顶针孔为研磨加工时,顶针两边倒角c.三边倒角如1061N2模中1*1mm的方顶针,在装配时可倒三边,而另一边不倒,便于主体镶件向靠而成型.d.把顶针的长度.规格.数量记录于《模具组立报告》中2-6 合模2-6-1观察组立是否正确2-6-2用卡尺量测公/母模情况,防止模仁反装2-6-3用红丹靠破观察合模情况,滑块要一次组立一CAV,并确认滑动平稳,不可干涉过紧.2-6-4及时记录组立碰到的问题点,并加以改善2-6-5每互组一件模仁,需以量具检查累积厚度是否正确.3.试模3-1调整最佳成型参数并记录于《模具条件记录表》中.3-2试模OK后,量测产品尺寸,将样品及检测数据送制工评估 3-3样品课内留样3-4记录试模结果,尤其不良待改善之处.4.组模报告总结4-1对模具设计中的缺失,进行提报4-2模具需改善的地方作报告4-3成型大量生产中应注意的问题点:如1485N1模,生产中需高速.高压注射二.模具维修篇1.维修前准备1-1取得不良样品分析不良原因,确定修模内容1-2 CHK模仁备品情况,确认能否维修1-3 查阅前几次维修状况,看是否相同问题多次发生,是的改善,不是也可以给此次维修以方向.2.模具维修2-1做好修模前的5S2-2干净干净=精密为了做到干净,必须放于组模平板上维修,维修中不能戴手套.2-3拆模顺序2-3-1打开公/母模2-3-2取下滑块2-3-3拆公模底板以及模脚2-3-4拆顶出板2-3-5拆公模取Block2-3-6修公模a.拆Blockb.再NG模仁在取模仁中,不得同时把所有CAV全部拆下,应拆一个CAV修一个,并作好对比.c. 清洁模仁.模板d.开排气槽,排气槽,需导引至顶针孔e.其它维修利用磨床.研磨维修f.组立模仁每互组一件模仁需以量具检查.模仁累积厚度是否正确.2-4 维修后组立2-4-1 组立公/母模Block,并确认长.宽.高尺寸是否正确.2-4-2 组模组模后,对各模板均需擦干净,并对滑块.导柱.顶针加上黄油与顶针油.2-5 做好修模后5S3.架模试产3-1架模调机生产3-2查看产品的质量,交IPQC验测OK后填《模具维修记录》,NG 分析原因重修.4.模具维修后结案4-1填写《模具维修记录卡》4-2对领用备品登记,发现备品未达到安全库存量需提报4-3 对取下之NG模仁需交于备品管理员4-4 改模作业,需将换下的模仁.顶针.包扎标示定位放置4-5 对堵CAV或其它改善事项,填写改善报告。
模具组立作业指导书
模具组装作业指导书1.目的1.1便于现场修模人员维修组装作业标准化、规范化,减少失误,提高工作效率,满足生产需要2.范围本程序适用于在于本公司模具维修保养作业3.定义无4.职责4.1模具技工:熟悉模具制造技术,模具维修程序及注意事项.4.2模具师傅:负责指导、监督、检查模具维修全过程5.程序5.1依据“模具维修申请单”及“模具组立确认书”所列之异常逐一确认模具维修是否均已处理OK〈除因模具纳期关系经组内主管同意暂作保留之外〉并经模具维修负责人员逐一确认后,方可开始组立,组立前应对各部件进行保养.5.2依据记号将模仁入子逐一装入模仁(装入前应确认模仁、入子、芯子沉头处配合内角需有轻微避空倒角),并比对部品及图面有无装错.(入子装入后,沉头实装高度凹于模仁底0.01~0.02(特殊要求依实际状况确认);另模仁底面槽穴开口及顶针、作动入子孔处倒角需完善)5.3装好模仁、装上密封圈.5.3.1装上密封圈必须是OK的〈有0.7mm左右之预压量,无缺口,外径小于密封槽外径1mm左右,内径大于密封槽内径1mm左右〉,否则会造成模具漏水;装上密封圈时应在密封圈上抹上粘性黄油,以防装模时密封圈掉落.35.3.2模仁组装前小组主管需先确认各模板槽底部各孔穴处倒角是否完善,对模板有肿起先行处理(由小组主管确认).组立过程中当模仁都比较紧时,应尽量将模板平放来装模;当模板需直立装时,需注意油封掉落及入子退后的问题发生.注意: 一些较松之入子在装模时可能会退出,从而导致入子损伤甚至未被组立者发现在此时应作相应处理.5.4锁好模仁螺丝,用扳手锁紧后以1.5IB胶锤轻敲两下,不可使用加力杆,若发现有螺丝滑牙或内六角沉头损坏,应及时更换,以免造成下次拆模的麻烦.5.5装配顶针.(注意此时容易忘装回位梢弹簧.)5.5.1 装顶针前(确认回位销、弹簧孔、倒角无完善,小组主管确认),应先将顶针擦拭干凈,再喷上耐高温顶针油,以免顶针上附着的瓦斯垢堵塞了排气或造成顶针卡死,抹油时以顶针顶出行程算出顶针抹油起始位置,(如顶出行程20mm,则顶针由前端20mm处下2~5mm为抹油起始处延伸至根部)且只须喷薄薄的一层即可,以摸有油看无油为标准,以免造成部品油污.5.5.2装顶针时,先行确认顶针沉头高度配合凹入顶针板0.01~0.02mm,(新规模具顶针板沉头孔的深度以数据呈现判定)。
模具基本组立资料
分为两种,一为机台本身的空压缸,此时模具需配备2~4之顶升杆
,一为弹簧,但需用套筒螺栓将下扥料块锁紧,此时下扥料块需比
下模体高1~2mm‧
5、若为A、B、C Line的冲孔下料模时,下模体与下承板组立后需注
意,消屑孔是否正常,冲压后的铁屑是否能顺利排出,还需注意下
M8---15mm至110mm长M10---20mm至150mm长
M12---25mm至130mm长
2、套筒螺丝
套筒螺丝有2种
M8*50 mm长M10*50mm长
(2)定位销
依外径分为2种规格
1、∮8
∮8*50mm及∮8*60mm长
2、∮10
∮10*50mm及∮10*60mm长
(3)导柱
导柱分为2大类
的下脱料块须比下料下模体高约1~2mm,才能令下料后的料片不
会卡在下料下模体上,且容易将料片取出‧
3、若为500吨折角模时,首先下模需依图面全周研磨R角,下脱料
块须与工件合模至┌松紧适中┘,最后锁上下脱料块时,锁紧后的
下脱料块也需较折角下模体高2~3mm‧
4、若为A、B、C Line的吞型模时,将下模体仕上后,再组立于下承
1、若为500吨吞型模,需将下模体先仕上抛光后,方可组立在下承板
上,并注意下扥料块与下模体是否有适当的间隙(约在0.3mm以内
的间隙)‧
模具组立基本资料
NO: 3
知识类
共5页之3页
2、若模具为500吨冲孔下料模,下模体须与吞型后的工件实际合模
至松紧度适中,使工件与冲孔下料的下模体冲断、切断处能贴面
,并能在冲压后容易将工件取出,最后再组立下脱料块,组立后
模具组立
C / P 衝壓制技組
2013/8/4 1
提綱 :
一 組立前準備工作 ;
二 主導柱與襯套膠合 ;
三 副導柱與襯套膠合 ; 四 定位銷與銷套膠合 .
2013/8/4 2
一 組立前準備工作
1. 備品清點 : 依BOM表清點模具零件
2. 備品檢查 : 依圖面檢查有無加工設計錯誤
2013/8/4
21
6. 等候20mm後取出塞墊片之另兩個導套,如上裝上 8H 後方可打開模座.
2013/8/4
11
三 副導柱與襯套膠合
1. 取出四個副導柱安裝於 P05A 之上.
2013/8/4
12
2.利用治具組合 P05A 與 S01A ,中間墊9.00mm墊片.
2013/8/4
13
3. 將 S01A 之襯套涂以膠水裝入,襯套不應與 P05A 貼上死.
2013/8/4
3
3. 零件退磁 : 所有經研磨之零件須退磁
2013/8/4
4
4. 清潔試配 : 衝子,鑲件,刀口均須試配
2013/8/4
5
二 主導柱與襯套膠合
1. 模座倒角 : 模座外棱用銼刀,內孔用氣動砂輪 拋光成R角.
2013/8/4
6
2. 導柱壓入 : 導柱裝於 P01A 以治具比對垂直度,而 後用銅棒敲入,到位後鎖緊底部之螺絲
2013/8/4
7
3.止高塊安裝 : 安裝前須檢測兩端以油石推平 並逐一鎖緊.
2013/8/484. 將 D01A 合於 P01A 之上,先將對仍 之導套裝入 且將其外側塞入0.03mm墊片以調整模座 位置.
2013/8/4
9
五金模具组立顺序
五金模具组立顺序1. 准备工作:在组立五金模具之前,首先需要做好准备工作。
清洁模具的各个部件,检查有无损坏或缺失的零件,并准备好所需的工具和润滑剂。
2. 组立活动模块:将模具的活动模块(如冲头、模座等)按照设计图纸的要求进行组立,确保活动部件能够灵活运动,不会出现卡滞或摩擦的情况。
3. 安装固定模块:随后将模具的固定模块(如模板、底板等)进行安装,确保模板之间的间隙和平行度符合要求,能够保证成型产品的精度和质量。
4. 调整模具间隙:在组立完成后,需要对模具的间隙进行调整。
这一步骤非常关键,因为适当的模具间隙可以保证产品的成型质量和模具的使用寿命。
5. 安装辅助部件:最后,将模具的辅助部件(如冷却系统、喷嘴等)安装到位,确保模具能够稳定地工作并满足成型工艺的要求。
除了以上的基本组立顺序,根据不同的五金模具类型和具体设计要求,还可能需要进行其他特殊的组立步骤。
总的来说,五金模具组立的关键在于严格按照设计要求进行操作,确保各个部件的精确配合和可靠运行,从而保证模具的使用效果和寿命。
五金模具是制造金属或塑料制品的重要工具,在工业生产中扮演着至关重要的角色。
正确的组立顺序和方法对于五金模具的使用寿命和生产效率有着直接的影响。
在进行五金模具组立时,除了基本的组立顺序外,还需要特别注意以下方面:1. 检查零件:在组立五金模具之前,需要对所有的零部件进行仔细的检查。
确保每个零件都没有损坏或缺失,同时也要注意零件表面的光洁度和平整度,以免影响后续的组立和产品质量。
2. 使用适当的工具:在组立五金模具时,需要使用适当的工具。
不同类型的模具会需要不同种类的工具进行组立,使用不当的工具可能会导致零部件损坏或装配不准确,从而影响到模具的正常使用。
3. 注意润滑和防锈:正确的润滑和防锈对于五金模具的使用寿命至关重要。
在组立完成后,需要对模具的活动部件进行适量的润滑,同时也要保证模具的表面光洁,并在合适的地方进行防锈处理,以延长模具的使用寿命。
模具组立流程
模具組立流程工具: 1.”T”型板手M4# M5# M6#2.”L”型板手M10# (附套筒)3.剪刀4.厚薄規物品: 1.酒精2.干淨抹布3.潤滑油4.整套主、副導柱5.45mm高等塊或STOPPER (47.5mm) 4PCS6.A,B膠7.缺氧膠(680)8.銅棒9.竹筷10.面巾紙11.粘土或QQ土或橡皮泥12.矽鋼片(0.05mm ~ 0.10mm)一.模具組立前,首先要依圖CHECK工件,模板加工品質.1.工件P, S, D 實配.2.模板采用板疊板,檢查孔與孔,櫃口與櫃口的位置有無錯位.3.螺紋孔實配.4.是否有漏加工.如以上CHECK有品質異常:第一點因加工造成,要及時聯絡核心返修,并填寫品質異常聯絡單.第二點因圖面錯誤造成,則及時修改圖面,返修或重制.工件,模板CHECK之后要進行鉗工作業:1.將所有工件,模板進行去磁.2.將所有工件進行倒角,拋光.(1).模板a.作業之前,應先將干淨的布,鋪于鉗工桌上,以防止模板遭鐵屑,銅屑刮傷.b.模板周邊稜角倒角為C2.5且去掉毛刺,拋光至手觸模感覺光滑.(圖1)c.模板上的櫃上,圓孔周邊(與料條接觸面的櫃口,圓孔周邊除外)倒角為C0.5拋光至手觸摸感覺光滑.模板要拋光亮.d.D05及S01與料條接觸面側的櫃口,圓孔稜角用銼刀去掉毛喧即可.(2).衝子(成型入子,刀口鑲件)與固定板櫃口接觸之稜角以倒角机倒角C0.2.剝料鑲件及下模鑲件如圖件0.2C倒角.(3).如模板上設計有(CAM)導向槽,在鉗工階段必須試配,確保CAM進退順暢.(4).完成鉗工作業后:a.將模板模面,櫃口內壁,孔內壁用布,防繡油酒精等擦拭干淨,再用汽槍清潔,集中放置于模修桌面上.圖5b.模板上的模仁按P、S、D分類,依件號次序放置于膠盤內,標准件單獨置于一溶器.c.膠盤內以雙面膠將模仁暫時固定,以防止模仁相互碰撞及件號順序錯亂.如圖6二.安裝主導柱:1.將D01A單獨平放于模修桌面的墊布上.2.主導柱配合孔內壁塗上潤滑脂,將冷凍的主導柱<提前12H進行冷凍>每個導柱,導套各別以布包上,防止結霜取一支且擦拭干淨,注意手用布拿握持區,勿摸配合區,以免導柱熱脹.先用手將主導柱壓入配合孔,調整與D01A模面垂直.3.用銅棒垂直敲入至台肩距模面約8mm處.4.手握抬模螺栓豎起D01模板,在D01模板底部對應主導柱孔上安裝鎖緊墊圈及螺栓,將主導柱拉至台肩與模面緊密接觸(圖8) 其余安裝方法相同.三.安裝副導柱:1.將S01用80mm高兩墊塊墊起<與S05的配合面朝上>,墊塊要置于副導柱的兩側.2.副導柱配合的孔以清潔布擦拭干淨后,在內壁塗上潤滑油,取冷凍的副導柱一支并擦拭干淨,先用手將副導柱壓入配合孔.<注意按裝方向L<M>3.調整與S05垂直后,用銅棒敲<圖9>至圖示位置.4.以銅棒敲入副導柱的過程中,要副導柱時時CHECK副導柱之CLAMP卡槽是否有到達定位.如圖10.5.其余副導柱安裝方法均相同,副導柱全部安裝到位后,用相應CLAMP及螺栓鎖緊.圖10四.裝配S01與S05A1.S05A安裝4定位梢:S05A的4定位孔,以清潔布擦拭干淨.2.S01A放置于<三>所述相同.將S05<與S01配合面朝下>沿副導柱放置于S01A上.<注意孔位對應>對准<圖12,13> 4定位孔.3.在4定位孔內壁塗上潤滑脂.將4*20定位銷垂直敲入至4定位梢直部深入S01A模板內1mm,如圖14再以M5*15螺栓對角次序將S01A與S05A鎖緊.五.安裝衝子固定板及下模板之副導柱B0SH1.將P04A<D05>與S05A<料條>接觸面朝下放置于桌面墊塊上.2.在BUSH配合孔內壁塗上潤滑脂.3.取出1個經過冷凍的BUSH.<提前24H冷凍>.并以清潔布拿握持區擦拭干淨.4.先用手輕壓入配合孔,調整與P04<D05>模板面垂直后,因BUSH為冷縮狀態,應快速地以手垂直壓入到底.5.若BUSH因接觸模板而熱脹時,于BUSH上端放置專用鋼球,用銅棒放鋼球,將BUSH敲到定位,再將BUSH CLAMP及M5螺絲銷上固定.六.D05A與D03A的裝配.1.將D05A與D03A接觸之面朝下,放置于墊塊上.2.D05A上12之DOWEL PIN孔以清潔布擦拭干淨后在內壁塗上潤滑脂.3.以銅棒將2支12之DOWEL PIN,有錐度之部份向下,垂直敲入D05A至露出下模板15mm.如圖104.將D05A下模板,翻轉向上,若有異形之調整用CAM時,要先予以試配,若無問題,則取出.5.D03A下模背板,與D05A的配合面朝下,2個12.1DOWEL PIN對齊后放下.6.以M6*12螺絲將D03A與D05A旋緊固定.此時12定位PIN有錐度之部份應露出D03A約2mm左右.七.D01與<D03和D05的組合件>裝配:1.將<二>所述安裝了主導柱的D01上12定位孔以清潔布擦拭干淨后內壁塗上潤滑脂.2.將六所述的D05與D03的組合件<D03A朝下>放置于D01A上.<注意:孔位對應>3.確認12定位銷進入D01銷孔后,用銅棒將定位銷敲至低于D05模板面2mm位置.<圖17,18>4.豎起D01與<D03與D05的組合件>.從D01底部對應孔旋入M10*75螺栓,并鎖緊.然后再將組合件平放于桌上.八.上下模全組合:1.將P04與S05接觸面朝上,放置于兩塊高45mm高墊塊上,在P04 12定位孔內壁以清潔布擦拭干淨后塗上潤滑脂,并將定位銷用銅棒垂直敲至P04面以下2mm.2.在副導柱BUSH內裝入彈簧及BALL BUSH,將<四>完成的組合件S05朝下,沿BALL BUSH 放置于P04上.<圖19> 3.在D01模板與P01模板上安裝STOPER BAR <注意要CHECK高度>4.將P02A對齊與P04A之定位銷孔位后,放下配合.5.以清潔布將P01A之GUIDE BUSH孔,定位銷BUSH孔擦拭干淨后,將P01A配合面朝下,對准12定位銷及主導柱后,配合放下.(圖21)緊貼D01上主導柱放置對應4個45mm高墊塊D,將四個主導柱襯套沿B孔旋入,直至與45mm高墊塊D 接觸.6.在四個主導柱配合孔B與主導柱襯套間沿120度塞入約3公分寬100mm長矽鋼片.(圖22) (矽鋼片厚度從0.06→0.12試插>直至四個全部插完.7.將P01A輕抬輕放,檢查是否順暢,并以厚薄規檢查4組STOPPER是否間隙一致?若不一致,應以重物壓在組合体之上確認間隙是一致為零.8.從A孔將擦拭干淨的12定位銷BUSH敲入到底,BUSH 應低于P01模面以下0.5mm.9.准備好A,B型粘結劑及650型粘接劑,取出GUIDE BUSH 位置1處塞入的矽鋼片及主導柱襯套,在B孔內壁塗上A形膠,襯套與B孔配合部分塗上B型膠,并將襯套重新旋轉壓入B孔直至與墊塊D接觸.按1→2→3→4順序全部做完.10.A孔定位銷BUSH內孔以粘土或QQ土塞滿填平.11.在A孔內壁與定位PIN BUSH間隙注入680型缺氧膠,灌入的同時,為防止有空氣夾雜于其中,應以厚度0.1mm 80mm長之矽鋼片輕插,使缺氧膠能充份填滿間隙.以上步驟完成后,放置12小時等待凝固.九.模仁安裝流程:下模入導及導料板裝上<浮料PIN,浮料塊不裝> OK→脫料板入子裝上,并鎖緊S05 OK→D,S合模<用衝子試> OK→上模入子安裝上OK→P,S合模<注意S05與P04是否干涉> OK →膠料板與上模用固鎖螺絲及套筒鎖緊<傳力銷不裝> OK→P,S,D合模OK→1.上模安裝傳力銷,彈簧,止付螺絲,并用固鎖螺絲將膠料板與上模鎖緊.3.下模安裝浮料PIN,彈簧,止付螺絲.4.安裝檢知器.5.上,下合模.6.。
五金模具的结构
一.冲压模具分类冲压模具之分类依制程性质可分为冲切模具,弯曲模具及引伸模具等三大类,依其工程性质可分为单工程模具,复合工程模具及传送工程模具等四大类,将其特性简扼说明之:1.单工程冲压模具:利用单站模具完成所需要的冲压作业,是构造上最简单之冲压模具,大多以人工操作之,2.复全工程冲压模具(CPMPUND DIE):利用单站模具之上下相之二组冲头与母模完成二个或以上的冲压加工制程,是制品尺寸精度控制最佳之冲压模具,3.连续工程冲压(PROGRESSIVE DIE):送条于冲压过程中是处于连续状态,利用送料装置逐次将料条移动一个磅料节距滴用于大量快速生产方浮法,此类冲模可细分为冲切型连续冲模,含弯曲工程之连续冲模,引伸型连续冲模等三类.4.传送工程冲压模具(TRANSFER DIR)奕是连续冲压加工方式之一,与连冲模最大特征是在冲压过程中胚料是处于分离状态,利用机器手臂或伟送机构逐次移动一设定的送料节距,经过多站工程完成制品之冲次生产.二:冲压模具基本结构一. 模具结构名称与功能介绍三.冲压模具常见问题点及不良原因与对策四:模具设计与分析适正的设计是模具开发成功基楚,如何达到良好的设计,以往大多经试模后才行知,然为已晚,有时要花费很大的成本和人力来修正.目前应用CAE分折软本.在设计阶段事先模拟冲压成形制程,藉以了解模具设计之适正性程度面时行设计变更,使模具设计品质更佳化,减少试模次数及模具开发时间,有关冲压模具设计与分析之主要技术及内容表表1所示.表1 冲压模具设计分析之关键技术五:模具加工与管理因应冲压模具朝向高精细化,高精度骅之需求是必然的事实,其加工技术之进展突飞猛进,许多新进的加工制程被开发应.有关冲压模具加工与管理之主要技术及内容列如表25.0模具设计与分析:冲压模具分析之主要目的在得到最适化模具设计品质.藉由分析过程模拟冲压成形状况以了解设计阶段之可靠度.以免实际试模时有不良之发生.有关冲压模具设计之基本来面目流程如图3.所示,并将各附段简扼说明之,5.1 制品图检讨:检讨制品之特微及精度要求等, 还有冲压加工应注意的重点所在.5.2 模具设计构想;本阶段主要目的在拟订模具制作规格表及模具构造规格表,作为模具设计之苦准及依据.5.3重组图作成:重组图之作成系将有标示公差尺寸加以数值化目标值及补充图面规定不明确之处.5.4胚料尺寸展开计算:将制品之弯曲部长度开及计算引伸件之胚料尺寸,作为胚料布列之基楚.5.5 胚料布列;本阶段主要目的是决定关这料节距,料条宽度及连结部之尺寸,5.6料条布列:制定料条之导引方式,进行冲切开状之加工顺序及冲压工程站道次之规划,是连续冲模设计之最得要步骤,也是技术内涵最深入之处,5.7模板图作为:以料条布列图为苦准,依序作出冲头固定板布列图压料板布列图及母模板布列图5.8模具组立图:绘制模具断面组立图及上,下模平面图,5.9模具零件图;绘制模具零件之详细图,作为如工其准5.10模具材料清单;将所需的模具零件全部列表记载其材质名称,胚料尺寸零件数量垫处理硬度等制程名称: 模具设计 模具分析 一般加工 精加工 热处理 放电加工 研磨加工 抛光加工元件检验 模具组立 试模 完成六:冲模生产流程及其配合资源或设备制品图讨论模具素材模具设计构想图外则铣削重组图平面铣削胚料尺寸展开基准面加工胚料布列料条布列攻牙模板图绘制模具组立图平面研磨模具零件图线割放电加工材料清单工模研磨七:模具加工与制造冲压模具与元件可大致分为标准件及百标准件二大类,前者可直接自市面购入使用或配合实际要求进行部分的追加工作业,后者大多属于切刃元件(诸如冲头.脱料入块. 压料板入件等),系由厂内自行加工或委托外界加工,模具元件加工所使用的加工设备依其材质及精度要求而有所不同.所以压料板为例子,说明其加工流程如图4所示.至于模具加工所需用之机械设备依其加工工性质可大致分为: 1.一般性工作母机,诸如车床铣床搪床或搪铣床,踪合加工机. 2.放电加工机诸如电极放电加工机,线割放电加工机,细孔放电加工机. 3. 研磨抛光加工具诸如平面磨床,圆筒磨床,成形磨床,光学投影磨床,工模具治具磨床等研磨设备及手工抛光工具,曲面自动抛光加工机等到抛光用设备1.模具设计资料库2.模具设计与分析3.模具加工与制造4.模具量测与检验5.模具组装与试模图1 技术要因图十:冲压模具技术要因与生产流程八:模具量测与检验九:模具组与试模为确保各模具元件精度及品质水准均达到要求目标,同各种精密的量测与检验工具或设备之管制是必须的,有关模具元件之量测与检验项目有长度量测,孔径量测,角度量测,几何公差量测,残留应力量测及百破坏检验等, 1. 长度量测工具:钢尺(尺寸公差1-0.1MM 之量测)游边卡尺(尺寸公差0.1-0.05MM 之量测).高度尺寸公差0.1-0.05MM 之量测,分厘卡(尺寸公差0.02-0.05MM 之量测)指示灯(DIAL GAUGE, 尺寸公差0.02-0.05MM 之量测)等. 2. 孔径量测工具:游标卡尺(WERNIER) ,分厘卡(MICROMETER),卡规(CALIPER) ,缸径规(CYLINDER GAUGE) ,柱塞规(PLUG GAUGE) ,环规(RING GAUGE) ,内径测定器等到. 3.角度量测工具:角度规,角度块规分度盘等, 4.几何公差量测工具:真圆度量测仪,同心度,同轴度量测仪,直角度量测仪,输廓形状量测仪,置度量测仪,万能投影机,工具头微镜等, 5. 残留应力量测工具:有破坏式及百破坏式两大类,分别有机械式与化学式者. 6. 非破坏检验工具;放射线透过试验机,超音波探伤试验机,磁气控伤试验机,浸透探伤试验机电磁诱导试验机. 7. 其它量测工具:表面粗度量测工具,变位量量测仪,温度测定仪,金相组织检验工具,学影像量测设备,三次元量床等,模具组与试模是技术层次皮高的工程,必须具有丰富的技术人员方能胜任,模具组装所南非的设备极简易,主要有组立平台及钳工用工具,一般上,冲压模具元件可分为上模部分,下模部分及共通部分(定位销,锁紧螺丝弹簧元件等) 等三大部分,其组装程序是首先分别将此三大部分给于组立作业后成为模组单元进而将之组立达到上模具及下模具状态.1.0技术要因分析:冲压模具技术要因可归纳为下列5大类2.0生产流程说明:1.模具设计与分析2.模具加工与制造3.模具量测与检验4.模具组装与试模有关冲压模具生产流程及其配合设备或资历源如图2.所示冲压模具加工之关健技术冲压模具之一般生产流程一,依其制程笥质可大致归纳为下列四大类十一:模具处理技术模具处理方式有热处理及表面处理两种,主要目的在于改善模具元件之体质(如刃性,耐磨耗,耐腐蚀性等)进而提高模具使用寿命.1.真空热处理制程技术(模具变形量控制佳)2.高耐摩耗高精度表面处理技术3.超硬模具材料,如碳化钨之.4.模具表面精密珠击技术(一种局部硬度提高之方法)十二:主要模具材料站压模具元件可分为作用件及非作用件两大类,作用件主要冲头.压料板.母模块.非作用件主要有冲头固定板.背板.导料块.导栓与导套等.其材料视元件之精度及操作条件而有不同的选择,主要有预硬钢,碳素工具钢,高速工具钢,合金模具(工具)钢.高速工具钢.粉末高速工个钢.超硬进口(碳化钨等).陶瓷材料(目前尚处于试用阶段)等.有关冲压模具元件与主要材料之对应如表3所示,为对应用未为精密冲模元件在刃性及硬度之要求提高,模具材料将朝下列方向应用及发展.。
冲模组立教程
3-1.5S工作 3-2.工具/量具 3-3.稽查图档/图纸 3-4.零件的清点 3-5.模板零件钳工处理 3-6.各段部件量测确认
4.模具组立步骤细节
一.冲模通识之基本观念
1.1 沖压制品分类
滑轨类 屏敝罩架类 小五金类
端子类
LED端子类
一.冲模通识之基本观念
1.2 沖模材料简介
利用千分表量测,将手压在 模板另一端,运用变形支点 原理,观察另一端千分表刻 度是否有变化来量测模板有 否翘曲,正反面以及四个对 角点均要量测,模板的变形 及翘曲量一般不超过0.003mm。
模板代号及名称
一.冲模通识之基本观念
1.3 冲模结构简介 (二)--副导柱灌胶。
一.冲模通识之基本观念
1.3 冲模结构简介 (二)--副导柱实配。
二.冲压工作人员之基本素养及工作概要
2.1 员工基本素养
❖ 小心、细心、耐心、责任心加强。 ❖ 技:多动手实做。 ❖ 术:多行、多问、多想。 ❖ 理论引导实践,实践验证理论。 ❖ 善于总结经验、勇于创新。
3-5.组立前应准备之准备工作—钳工处理
5-4. 使用锉刀、带柄砂轮、粉红色氧化铝、 纤维油石,圆棒对圆孔及方空口部作倒角 并对孔内进行氧化层处理。 5-5.氧化铝砂轮头部修成锥度,以便作倒 角,将孔位前端做适当之倒角处理,有利 于另件装入模板避免锐角伤及工作人员。
3-5.组立前应准备之准备工作—钳工处理
5-6.利用细油石,砂纸及海绵 砂轮将已倒角过之孔位上所产 生之毛刺去除避免另件装入时, 将毛刺带入孔内,造成孔内壁 或另件外表刮伤,避免因毛刺 外露,造成组立时,板与板之 间密合性不良,平行度差。
提示:线割之圆孔,方孔内氧化层 一定要作细节性处理。
模具组立作业指导书
6.2.5安装主导柱(针对外购模座以外)
6.2.5.1将下模座单独平放于钳工桌面的垫布上
6.2.5.2主导柱配合孔内壁,涂上润滑脂,将冷冻的主导柱(提前24H进行冷冻,主导柱和副导柱分别以布包上,防止结霜)取一支且擦拭干净,注意手用布拿据持区,勿摸配合区以免导柱热膨胀,先用手将主导柱压入配合孔,调整与下模座模面垂直。
6.2.5.3用铜棒垂直敲入至台肩距模面约8MM处
6.2.5.4手握抬模螺栓,空起下模座模板底部对应主导柱孔上安装锁紧垫圈及螺栓,将主导柱拉至台肩与模面紧密接触,其余以同样方法安装
6.2.6安装副导柱
6.2.6.1将脱料板/夹板用垫块垫起,反面/反面朝上,垫块间距不要太大,以免敲击导柱模板变形。
6.2.6.2副导柱配合的孔以清洁布擦拭干净后,在内壁涂上牛油,取冷冻的副导柱一支擦干净,用布包手副导柱压入配合孔,调整垂直度,用铜棒敲入,不可高出模板正面,其余安装方法相同,装好扣用M6螺丝锁紧
6.2.2.3螺纹孔实配,牙孔有无锁不顺畅的。
6.2.2.4是否有漏加工
6.2.2.5如以上检查有品质异常,第一点因加工造成要及时联络加工单位返修,并填写品质异常联络单;第二点因图面错误造成,则及时通知设计修改图面,返修或重制。以上问题点记录于《组模报告》中。
6.2.3模板和工件钳工作业
6.2.3.1将所有工件模板进行去磁
6.2.3.2将所有工件进行选择性倒角、抛光
A.模板
a:作业之前,应先将干净的布铺于钳工桌上,以防止模板遭铁屑\铜屑刮伤
b:模板周边棱角倒角为C2.5且去掉毛刺,抛光压平触摸感觉光滑
c:脱背板正面和镶件正面要用合金笔头进行倒角
模具组立知识
二.復合模組立
• 10.裝入上墊板
二.復合模組立
• 11.裝入上模座
二.復合模組立
• 12.裝入上墊腳,上托板
二.復合模組立
• 13.裝入下打板
二.復合模組立
• 14.裝入下墊腳,下托板;檢查墊腳是否堵住漏料 孔
三.成型模組立
• 1.外導柱,導套與上,下模座組立;外導柱,導 套與上,下模座須垂直
二.復合模組立
• 4.下模板組件與下模座組立;檢查漏料孔是 否順暢
二.復合模組立
• 5.上墊腳與上托板組立
二.復合模組立
• 6.內打板與內打背板組立
二.復合模組立
• 7.上模板與上夾板組立
二.復合模組立
• 8.上,下模合模;注意下模板四周放等高墊塊
二.復合模組立
• 9.上模板組件與內打板組件組立
• 4.下模板與下墊板.下模座組立;檢查漏料 孔是否順暢
一.沖孔模組立
• 5.上托板與上墊腳組立
一.沖孔模組立
• 6.上打板與上打背板組立
一.沖孔模組立
• 7上夾板與上打板,上打板背組立.
一.沖孔模組立
• 8.上,下模合模
一.沖孔模組立
• 9.裝入上墊板;注意墊廢料片,防止字模壓 線壓壞
一.沖孔模組立
• 10.裝入上模座
一.沖孔模組立
• 11.裝入上托板,上墊腳
一.沖孔模組立
• 12.下模板組件與下墊腳組件組立;檢查墊 腳是否堵住漏料孔
二.復合模組立
• 1.外導柱,導套與上,下模座組立;外導柱,導 套與上,下模座須垂直
二.復合模組立
• 2.下墊腳與下托板組立
二.復合模組立
• 3.下模板與下夾板組立;檢查漏料孔是否 對應
第七部分:模具组立流程
编 号10--12编 制刘小飞页 次7-2-2-1第二章第一节岗位名称经 理所属部门组立部岗位编号1直属上级分厂厂长3.工作经验:具有三年以上本岗位或相关岗位工作经验。
4.工作技能:1)简单操作CAD、UG等相关绘图软件。
2)掌握设计相关技能知识。
3)具备政策执行能力、团队协作能力、并有出众的领导才能。
14. 严纪律人,严格遵守公司规章制度,早上,中午准时带领员工上岗。
时刻维持良好的工作氛围 2. 培训经历:具有相关技能培训经历,并接受过本公司各项规章制度等方面的培训。
9. 负责组织员工工作流程、工作技能及工作安全培训。
(培训每周一次) 10. 负责各种安全操作规程的落实。
11. 负责及时通知项目经理去激光割。
12. 现场的“6S”管理。
身先士卒,率先示范,整理整顿责任区域。
包括丢在地方的一张图纸。
2. 办公室配有办公设备。
13. 组长不在岗时。
时刻准备着带领其组员做任何一组长的工作。
4)有较强的人际沟通及各部门间协调能力。
三、 工作环境 1. 模具现场。
5. 每月10号前提供本部门的绩效考核交前台及模具承包奖金交厂长。
6. 每周提供一次工作完成情况的报表递交分厂厂长。
7. 每周参加一次分厂经理会、一次公司培训课、一次分厂组织的项目会。
8. 负责本部门员工的转正审核、工资异动审核。
二、任职资格1. 教育背景:对口或相近专业大专及以上学历。
一、工作职责1. 组织召开晨会、布置当天任务、宣布政令、强调安全生产。
2. 根据项目时间节点合理安排试模机床,与外协或相关部门讨论冲床的使用。
3. 根据项目时间节点合理调配人力资源及本部门员工的加班、调休的审批。
4. 负责调配组与组间的修模工具的合理调配。
第七部分 模具组立流程第二章 组立部员工岗位说明书第一节 现场组立经理岗位说明书编 号10--12编 制刘小飞页 次7-2-2-2第二章第二节岗位名称现场工程师所属部门组立部岗位编号1直属上级组立部经理第二节 现场工程师岗位说明书4. 积极配合主管做好本部门的技术培训工作。
五金模具组立顺序
五金模具组立顺序一、准备工作在组装五金模具之前,需要进行一些准备工作。
首先要确认所有所需的零件和工具都齐全,然后清洁工作台和工作区域,确保工作环境整洁。
另外,要将工作区域保持干燥,避免水分对零件的影响。
准备就绪后,可以开始组立五金模具。
二、组立步骤1. 安装底座将模具底座放置在工作台上,并确保底座处于水平状态。
然后根据设计图纸的要求,使用螺丝刀将底座上的各个螺丝螺母拧紧,固定在底座上。
2. 安装模具板将模具板放置在底座上,与底座的定位孔对齐。
然后使用螺丝和螺母将模具板固定在底座上,确保模具板稳固不松动。
3. 安装模具挡板根据设计要求,将模具挡板固定在模具板上。
通过螺丝调整挡板的位置和角度,以确保挡板能够正确地固定工件并起到安全防护作用。
4. 安装模具活动部件根据设计图纸的要求,将模具活动部件安装在模具板上。
确保活动部件能够顺畅移动,并使用适当的润滑剂保持活动部件的灵活性。
5. 调试模具在完成以上步骤之后,需要对整个五金模具进行调试。
按照设计要求进行模具的开合、挤压等动作测试,确保模具能够正常工作且工件的加工效果符合要求。
三、安全注意事项在组装五金模具的过程中,要注意以下安全事项:•使用适当的个人防护装备,如手套、护目镜等。
•确保工作区域通风良好,避免有害气体的产生。
•注意螺丝刀等工具的使用方法,避免造成意外伤害。
•在调试模具时,要远离活动部件和机械装置的运动方向,以免发生意外。
通过以上步骤的组装,五金模具可以顺利完成,并且能够确保其正常工作和安全操作。
希望以上内容对您有所帮助。
五金模具组立顺序
五金模具组立顺序五金模具組立順序一准備工作1)設計工程師切入:提供產品圖﹑Layout圖﹑模具零件圖,并提供技朮指導;2)模具零件的整理與清點:整組存放,整組清點;3)模具零件的查檢:包括模板﹑工件的形狀﹑尺寸﹑材質硬度是否與圖面一致;4)零件刻字:在各工件非工作面上刻上模號﹑件號;5)零件退磁:去除加工磁性;6)打磨并清理模板:去除模板表面以及框口內的鐵屑和雜物;7)倒角:包括入子﹑模仁﹑模板框口的倒角以及剝料板入子的衝子入口側倒角;8)試配:整組衝子與入子﹑衝子與模仁的試配,確保衝子在入子中活動自如;9)標准件領用:標准衝子﹑入子﹑模仁,主導柱整組,付導柱整組,灌膠Pin, Pilot, Lift,Stopper, Disk,等高套筒,壓板,彈簧,定位銷,剝料套,墊片,螺絲等.二模具組立1)模架組立:通過等高Stopper保証上下模座的平行度,用AB膠或快干膠進行主導柱灌膠.此工序要確保上下模座的平行度,另外還有膠劑粘合必須牢靠,主導套低于上模座面5-10mm;2)下模灌膠:下模板通過定位銷與下模座精確定位,并由螺絲緊固后,用638膠對二者之間的灌膠Pin灌膠.此工序需確保膠劑粘合牢固;3)上模灌膠:通過Gauge或付導柱保証上模板與下模板精確定位,同時保証二者平行度后,由螺絲將上模板和上模座緊固.采用638膠對二者間的灌膠PIN 灌膠.此工序應確保上下模的平行度,位置精度,同時也需確保638膠劑粘合牢固;4)剝料板組立:將剝料板入子﹑Pilot﹑剝料板成形工件﹑剝料套(推料杆)等裝入剝料板.此時要確保剝板入子不能高于剝料板.另外,確保剝料板背板能夠阻擋入子﹑成形工件﹑Pilot﹑剝料套等的后退;5)下模板的組立:將衝裁模仁﹑成形模仁﹑Lift﹑導料板等裝到模仁固定板上.此工序應確保衝裁模仁不能高于模面,衝裁模仁刀口朝上,Lift和其他活動模仁運\動自如等.另外, Check廢料是否暢通無阻,Check剝料板與下模板是否能貼死,并通過衝裁衝子透過剝料板伸入衝裁模仁切紙法Check衝裁間隙和位置是否OK;6)上模板組立:將衝子固定板入子,衝子裝入上模板,并用壓板將衝子固定,同樣確保入子不能高于模面.Check剝料板背板(S02A)與衝子固定板(P01A)是否能貼死.7)合模:在上﹑下模不裝彈簧狀況下,讓八塊板貼死,看衝子與剝料板相對位置是否正確,下模板是否和成形衝子干涉,主導柱是否高出上模座等;8)裝上Stopper﹑Disk﹑等高套筒﹑彈簧﹑Sensor﹑吸氣裝置等,并在模座正面印上模號﹑料號﹑Pitch﹑原材料號等模具參數.三模具全面審查1)Check彈簧:成形活動衝子用綠色或咖啡色彈簧,并考慮彈簧行程;壓料彈簧用矩形彈簧,浮料用線簧;2)模具各部分之間的連接和緊固是否牢靠;3)安全檢測裝置是否齊全,性能是否可靠;4)模具內部氣路是否順暢;5)各部件相對運\動是否自如;……最后,根据組立修改工件情況修正模具圖面.。
五金模具组立及试模问题排除
Page:23/53
NWInG沖壓技委會
二 .组立的步骤与过程
二.組立的步驟:
互動:模具組立分幾大步?
1.模架組立:
2.下模板組立 : 3.下模灌膠(鎖緊): 4.上模組立: 5.剝料板組裝﹕ 6.上模灌膠
7.其他(机械傳動部份等)
Confidential
Page:24/53
NWInG沖壓技委會
Confidential
Page:2/53
NWInG沖壓技委會
課 程 目 錄
一 .模具组立前应准备之工作 (0.5H) 二 .组立的步骤与过程 (1.0H)
三. 组立过程中应注意哪些事項 (0.5H) 四. 试模中注意的环节及試模問題點改善(0.5H)
五. 总结
(0.5H)
Confidential
Confidential
Page:29/53
NWInG沖壓技委會
下模垫板組立3:
用定位销将下模垫板和下模座定位,以对角固定的方式将 垫板锁好,要注意下料口的位置有无错位或装反。
Confidential
Page:30/53
NWInG沖壓技委會
二 .组立的步骤与过程 -- 下模灌膠
下模部分組立灌膠
1 .在灌胶之前再次将敲擊的铁铜屑清理干净,将三块 板叠合在一起用0.01mm之锡钢片进行再次确认可防止 零件組裝不佳,所產生之間隙,而影响組裝的精度
Confidential
Page:13/53
NWInG沖壓技委會
5-7.利用大塊200#之細油石,順著研磨紋路平推模板,將毛 刺去除油石使用前一定要擦乾淨,避免因阻塞在油石 上之鐵屑刮傷模板,造成模板花臉現象,油石請噴上潤滑 油配合使用(油石存放時要求浸泡在煤油中)
模具组装步骤
模具組裝步驟一.零件檢查:1.檢查模板及零件是否全部到位.2.檢查模板(六塊)是否加工完全.有無遺漏未加工.3.測量三塊主板厚度尺寸是否与圖面相符.并刻字記錄.4.檢查其它模板及零件是否与圖面相符并記錄.5.檢查模座.二.西工處理: (主要為去除線割后殘留碳化層)1.先細工處理三塊主板的導柱.導套裝配孔.定位銷孔.浮升孔.2.再細工處理三塊主板与其它入子相配孔位.(不能倒角)3.細工處理所有模板平面.(包括模座及pin孔).先用400#大油石平推.再用1500#細砂紙細工處理.見光即可.4.全部西工處理完所有零件后.清洗作業.并分類擺放整齊.以便進行下一站作業.三.實配作業:1.先組立內導柱.內導套机构.2.實配三塊主板.檢查內導柱.導套實配狀況.3.下模實配:a.將下模板.下墊板与下模座實配.檢查落料孔.浮升孔.頂杆孔及螺絲孔是否對正.b.固定下模板及下墊板.將下模入子裝入相應工站內.并檢查其平整度.4.脫料板實配.a.將脫料板入子裝入相應工站內.并檢查其平整度.再用相應沖子實配檢查其引導松緊狀況.b.蓋上脫背板.檢查其讓位.螺絲孔.pin孔是否完全正确.5.上模實配將沖子入塊.沖子与上模板實配.檢查其實配間隙后.將沖子取下并擺放整齊.四.合模作業.1.將脫料板与下模板合模.其四周間隙不能大于0.01mm.a.將下模刀口墊上一層報紙或其它0.1mm以下紙張.b.蓋上脫料板(插入導柱)c.將各站下料沖子通過脫料板入子与下模刀口做切紙動作.并檢查各站下料間隙有否偏單邊.d.裝上導料板.再配入下料及成型沖子.檢查有無干涉.2.裝上下模定位浮升銷.再与脫料板實配.檢查定位針与浮升銷的相互位置.3.將脫料板与上模板實配;四周間隙不得大于0.01mma.將脫料板蓋到上模板上(插入導柱)b.將沖子反向逐站通過脫板入子与上模板入子實配.檢查相互位置准确性.c.鎖上模沖子固定螺絲.蓋上脫背板.檢查其讓位是否完全.d.鎖脫背板固定螺絲.再蓋入到上模板.檢查上模板讓位是否完全.五.組立作業.1.合模檢查無誤后.分別組立上模.下模;a.清理干淨上模座.放上上墊板及上模板.穿上定位銷.并檢查其間隙不能大于0.01mm;再鎖上固定螺絲.b.清理干淨下模座;放上下墊板及下模板.穿上定位銷.并檢查其間隙不能大于0.01mm.再鎖上固定螺絲.2.將主導套空套在主導柱上.再次清洗干淨主導套及裝配.3.將脫料板裝入上模.并輕套4顆吊螺絲.4.將模具合上.并檢查:a.脫料板与下模閉合間隙不能大于0.01mm.b.脫料板与上模的閉合間隙不能大于0.01mm.c.主導套在上模座內能輕松轉動.5.以上檢查無誤后.進行主導套灌膠作業.a.用一套小模具壓在上模座上.b.將導套向下拉出.先在模座孔內涂上少許缺氧膠.再在導套中上部位涂上一圈缺氧膠后旋轉向上套入孔內.并多攪几圈以便涂膠均勻.再將導套壓板鎖上.c.灌膠完成后.不要拖動模具.標示清楚.待12h膠干后再開模裝入浮升及壓力彈簧.6.裝下模浮升及上模傳力彈簧;浮升必須活動靈活.。
