3.1-3.2平面图形与立体图形
《建筑制图与识图》第3章
3.2.3 曲面立体表面上点的投影
1．利用曲面投影的积聚性
例3-2 如图（a）所示，已知圆柱体表面上一点A的V面投影。 求点A的H面、W面投影。
3.2.3 曲面立体表面上点的投影
分析与作图： 因圆柱的轴线垂直于H面，故圆柱的水平投影有积聚性，又 因a′可见，表明点A位于圆柱的前半个表面上，因此过a′向下投 影，在圆柱水平投影的前半圆周上得点A的水平投影a。由a，a′ 可求出a″，如图3-9（b）所示。因a′位于V投影对称轴的右侧， 故a″为不可见，A点在圆柱体上的位置如图3-9（c）所示。
3.3.1 截切体
因为立体的形状都不一样，截平面与立体表面的相对位置 也各不相同，由此产生的截交线形状也千差万别，但所有的截交 线都具有以下基本性质：
① 共有性。截交线是截平面与立体表面的共有线，既在截 平面上，又在立体表面上，是截平面与立体表面共有点的集合。
② 封闭性。由于立体表面是有范围的，所以截交线一般是 封闭的平面图形。
第3章 立体的投影
目录
3.1
平面立体
曲面立体
3.2
3.3
截切体和相贯体
组合体
3.4
3.1 平面立体
3.1.1 常见平面立体的投影图
平面立体
3.1.2 平面立体的投影图的绘制
3.1.3 平面立体表面上点和直线的投影
3.1.1 常见平面立体的投影
3.1.1 常见平面立体的投影
3.1.1 常见平面立体的投影
3.1.2 平面立体图的绘制
绘制平面立体的三面投影图，首先要按正确位置将 形体放入三面投影体系中，让形体的表面和棱线与投影 面尽量平行或垂直。
绘制平面体的投影图实际上就是绘制平面体底面和 侧表面的投影，一般先画出反映底面实形的正投影图， 然后再根据投影规律画出其他两个投影。
立体图形与平面图形 图图
正方体
球
六棱柱
圆锥
长方体
四棱锥
立体图形
说一说下面这些几何图形又有什么共同特点？
几何图形的各部分都在同一平面内, 称为平面图形. 请再举出一些平面图形的例子.
下面各图中包含哪些简单的平面图形？请再举出一 些平面图形的例子.
练习：
１.如图，说出下图中的 一些物体的形状所对应 的立体图形.
２.图中的各立体图形的表面包含哪些平面图形? 试指出这些平面图形在立体图形中的位置.
练习：
３.如图,你能看到哪些立体图形?
(第3题)
( 第4题)
４.如图,你能看到哪些平面图形?
小结
1、立体图形和平面图形的概念 2、柱体和锥体的概念 3、经历了由具体实物的外形中抽象出几何图 形的过程，体验到了现实生活与数学的密 切联系 4、正确区分平面图形与立体图形，柱体与锥 体
作业
1、作业本：P39 2、动手画一画：长方体、正方体、三棱柱、 圆柱、圆锥、三棱锥、球 3、预习课本：P117-P120，并完成课本上的 练习题
物体的形状、 大小和位置关系 是几何研究的内 容．
观察这个纸盒,从中可以看出哪些你熟悉的图形?
.
长方体 ；看不同的侧 从整体上看，它的形状是______ 正方形 长方形 ；看棱得到的 面，得到的是______ 或 ______ 线段 点 是 ______ ；看顶点得到的是______ ；这个长方体 6 个面，______ 12 条棱，______ 8 个顶点. 有______
请再举出一些立体图形的例子.
认识一下棱柱和棱锥: 你能再举出一些棱柱、棱锥的实例吗？
六棱柱
四棱锥
三棱柱
常见立体图形的分类
球 圆柱 棱柱 圆锥 棱锥 立体 图形
3立体的投影
3.1 投影实例 3.2 平面立体、曲面立 体的投影 3.3 平面截割立体 3.4 立体的相贯线
3.2.1 平面立体
平面立体简称平面体； 平面立体的特点：
各个表面都是平面图形，各平面图形均由棱线围成， 棱线又由其端点确定。 因此，平面立体的投影是由围成它的各平面图形的 投影表示的，其实质是作各棱线与端点的投影。
圆柱体的投影分析（回转轴垂直于H面）
正面投影的左、右边 线分别是圆柱最左、最右 的两条轮廓素线的投影， 这两条素线把圆柱分为前、 后两半，他们在W面上的投 影与回转轴的投影重合。
侧面投影的左、右边 线分别是圆柱最前、最后 的两条轮廓素线的投影， 这两条素线把圆柱分为左、 右两半，他们在V面上的投 影与回转轴的投影重合。
回转轴 母线
回转曲面的有关概念
O
素线：母线在曲面上
的任意位置都称为素
纬 圆 线。
纬圆：母线上任意点 的运动轨迹都是一个 垂直于回转轴且中心 在回转轴上的圆，这 轮廓素线 种圆就称为纬圆。 O1
3.2.3.1 圆柱及其表面点
OO’ AA’
圆柱的形成： 圆柱面是由两条相互平行的 直线，其中一条直线AA’ （称为直母线）绕另一条直 线OO’（称为轴线）旋转一 周而形成。圆柱体由两个相 互平行的底平面和圆柱面围 成。圆柱面上的与OO’平行 的直线，称为柱面上的素线， 每根素线都与轴线平行且等 距,而且任两根素线都互相平 行，当用一垂直于轴线的平 面截断圆柱面时，每个截断 面都是等直径的圆。
m'
纬圆法
m
§3-3 切割体的投影
一、切割体及截交线的概念
• 切割体——基本体被平面截切后的部分 • 截平面——截切立体的平面 • 截断面——立体被截切后的断面 • 截交线——截平面与立体表面的交线

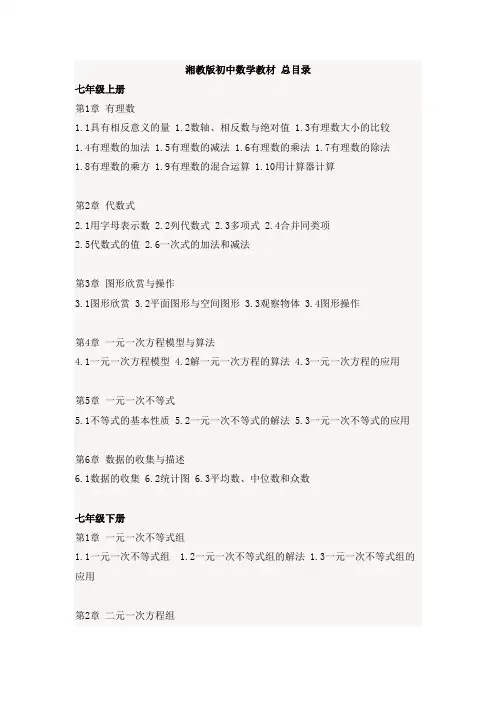

湘教版初中数学教材 总目录
