2.11简单逻辑电路

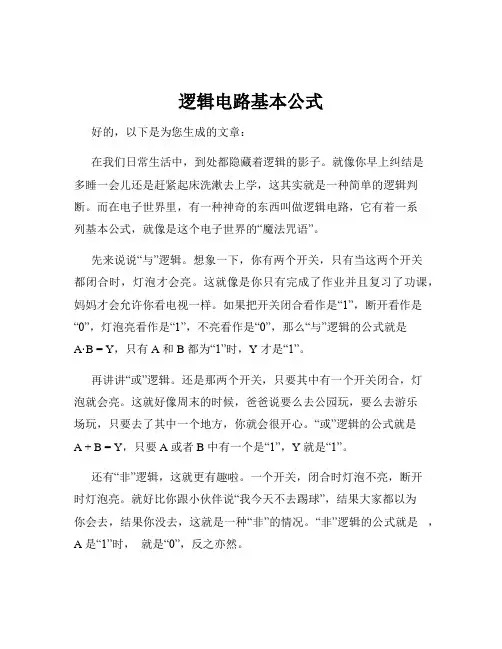

逻辑电路基本公式
逻辑电路基本公式好的，以下是为您生成的文章：在我们日常生活中，到处都隐藏着逻辑的影子。
就像你早上纠结是多睡一会儿还是赶紧起床洗漱去上学，这其实就是一种简单的逻辑判断。
而在电子世界里，有一种神奇的东西叫做逻辑电路，它有着一系列基本公式，就像是这个电子世界的“魔法咒语”。
先来说说“与”逻辑。
想象一下，你有两个开关，只有当这两个开关都闭合时，灯泡才会亮。
这就像是你只有完成了作业并且复习了功课，妈妈才会允许你看电视一样。
如果把开关闭合看作是“1”，断开看作是“0”，灯泡亮看作是“1”，不亮看作是“0”，那么“与”逻辑的公式就是A·B = Y，只有 A 和 B 都为“1”时，Y 才是“1”。
再讲讲“或”逻辑。
还是那两个开关，只要其中有一个开关闭合，灯泡就会亮。
这就好像周末的时候，爸爸说要么去公园玩，要么去游乐场玩，只要去了其中一个地方，你就会很开心。
“或”逻辑的公式就是A +B = Y，只要 A 或者 B 中有一个是“1”，Y 就是“1”。
还有“非”逻辑，这就更有趣啦。
一个开关，闭合时灯泡不亮，断开时灯泡亮。
就好比你跟小伙伴说“我今天不去踢球”，结果大家都以为你会去，结果你没去，这就是一种“非”的情况。
“非”逻辑的公式就是，A 是“1”时，就是“0”，反之亦然。
前几天我去一个朋友家，他家小孩正在学习逻辑电路的知识，愁眉苦脸的。
我就问他怎么啦，他说这些公式太难理解了。
我笑着跟他说：“别着急，咱们一起来想想。
”我拿起桌上的几个小玩具当作开关和灯泡，给他演示起来。
当我把两个“开关玩具”都摆好，告诉他只有两个都打开“灯泡玩具”才会亮，他一下子就明白了“与”逻辑。
接着，我又改变方式，只要一个“开关玩具”打开“灯泡玩具”就亮，他又懂了“或”逻辑。
看着他恍然大悟的表情，我心里特别有成就感。
其实，逻辑电路的基本公式并不神秘，它们就像是我们生活中各种选择和判断的数学表达。
只要我们用心去感受，去联系生活中的实际情况，就能轻松掌握它们。
高中物理选修3-1学案：2.11 简单的逻辑电路
第11节简单的逻辑电路一、门电路1.数字信号变化的两个状态“有”或者“没有”。
2.数字电路和逻辑电路(1)数字电路：处理数字信号的电路。
(2)逻辑电路：具有逻辑功能的数字电路。
3.“门”就是一种开关，在一定条件下它允许信号通过；如果条件不满足，信号就被阻挡在“门”外。
二、“与”门1.“与”逻辑关系：一个事件的几个条件都满足后，该事件才能发生。
2.符号：只有A与B两个输入端都是1时，输出端才是__1__。
3.真值表：“有”用“1”表示，“没有”用“0”表示三、“或”门1.“或”逻辑关系：某事件发生有几个条件，但只要有一个条件满足，事件就能发生。
2.符号：“≥1”象征当1个或多于1个输入端为1时，输出端就是__1__。
3.真值表四、“非”门1.“非”逻辑关系：输出状态和输入状态相反的逻辑关系。
2.符号：矩形右侧小圆表示数字“0”，它与数字“1”象征着输入端为1时，输出端是__0__。
3.真值表思考判断1.“与”门和“或”门电路只能有两个输入端。
(×)2.真值表中的“1”和“0”与算术中的“1”和“0”有本质区别。
(√)3.如果一个事件的几个条件都满足后，该事件才能发生，这种关系叫“或”逻辑关系。
(×)4.具有“或”逻辑关系的电路叫做“或”门。
(√)三种门电路的类比理解[要点归纳]门电路种类类比电路图逻辑关系“与”门两个开关都闭合是灯亮的充分必要条件，逻辑关系可示意为“或”门两个开关都闭合是灯亮的充分但不必要条件，逻辑关系可示意为“非”门逻辑关系表示为A⇒－C，C表示结果成立，－C表示结果不成立[精典示例][例1] 监控系统控制电路如图1所示，开关S闭合时，系统白天和晚上都工作，开关S断开时，系统仅晚上工作。
在电路中虚框处分别接入光敏电阻(受光照时阻值减小)和定值电阻，则电路中()图1A.C是“与”门，A是光敏电阻B.C是“与”门，B是光敏电阻C.C是“或”门，A是光敏电阻D.C是“或”门，B是光敏电阻[解析]开关S闭合后，C门的一个输入端是1，系统不管白天和晚上都工作，说明与另一端的逻辑值无关，这说明C门是“或”门。
人教版高中物理选修3-1课件2.11简单的逻辑电路
则“或”逻辑关系可以示意为
。
12
目标导航
知识梳理
重难聚焦
典例透析
(3)“非”门电路
设正常逻辑关系为当条件 A 满足时,结果 C 发生;当条件 A 不满 足时,结果 C 不发生。与正常逻辑关系相反,如果条件 A 满足时,结果 C 不发生;条件 A 不满足时,结果 C 发生,这种关系叫“非”逻辑关系。 具有这种逻辑关系的电路叫“非”门电路,简称“非”门。如图所示,若把 开关 A 闭合当作条件 A 满足,把电灯亮当作结果 C 成立,把电灯 L 灭当作结果C成立, 则“非”逻辑关系为 A ⇒ C。
(2)题图的等效电路图如图所示。
当火焰靠近热敏电阻时,蜂鸣器报警,说明此时P点为高电平,A点
为低电平,也就是说热敏电阻两端的电压减小,由电路图可知,热敏
电阻的阻值减小。
35
类型一
类型二
类型三
目标导航
知识梳理
重难聚焦
典例透析
答案:(1)低电平“0” (2)热敏电阻的阻值减小
36
类型一
类型二
类型三
目标导航
13
目标导航
知识梳理
重难聚焦
典例透析
特别提醒(1)上述类比中都是开关闭合作为满足条件,灯泡亮作为结 果成立与否进行类比的。
(2)条件成立或结果成立对应逻辑门电路中的“1”,相反时对应 “0”,“1”“0”是逻辑关系中的两种取值,不表示具体数字。
14
目标导航
知识梳理
重难聚焦
典例透析
2.复合门电路的认识
A(UA)
B(UB)
Z
0
1
1
1
0
1
0
1
1
1
高二物理人教选修3-1知识点训练：2.11 简单的逻辑电路(含解析)
10 简单的逻辑电路课标解读1.知道逻辑电路是按一定规律控制和传送信号的电路,知道逻辑电路又叫开关电路或门电路.2.能分析简单的逻辑电路,了解简单逻辑电路中各种门的逻辑关系.3.了解和认识集成电路. 课前思考1.十字路口的红绿灯是我们非常熟悉的,你知道红绿灯交替亮灭的原理是什么吗?答案：红绿灯电路就是将简单的门电路组合起来的逻辑电路,应用的就是门电路原理.2.有一种声控感应灯出现在我们的日常生活中,像住宅楼中楼梯间的灯,在有光或者没有声音时,灯都不会亮,而在无光有声音时,灯就会自动点亮.你能自己探索一下逻辑关系吗? 答案：“与非”门原理. 自主研学1.处理数字信号的电路叫做数字电路.数字电路主要研究电路的逻辑功能.数字电路最基本的电路是门电路,也叫开关电路.2.如果有一个事件的几个条件都满足后该事件才能发生,我们把这种关系叫做“与”逻辑关系,具有“与”逻辑关系的电路称为电路,简称“与”门.3.若几个条件中只要有一个条件得到满足某事件就会发生,这种关系叫做“或”逻辑关系，具有“或”逻辑关系的电路称为电路,简称“或”门.4.输出状态和输入状态呈相反的逻辑关系,叫做“非”关系,具有“非”逻辑关系的电路被称为电路,简称“非”门.5.集成电路:以半导体材料为基片,将组成电路的各种元件(如:电阻、电容、二极管等)和连线集成在同一基片上,成为具有一定功能的微电路系统,这就是集成电路.它具有分立元件无可比拟的优点,主要优点有:等等. 三点剖析一、对三种基本逻辑电路的理解“与”逻辑电路图2-10-11.对“与”门的理解如果一个事件和几个条件相联系,当这几个条件都满足后,该事件才能发生,这种关系叫“与”逻辑关系.具有这种逻辑关系的电路称为“与”门电路,简称“与”门.如图2-10-1所示,如果把电键A 闭合作为条件A 满足,把电键B 闭合作为条件B 满足,把电灯L 亮作为结果C 成立,则“与”逻辑关系可以示意为:C B A ⇒⎭⎬⎫ 2.对“或”门的理解“或”逻辑电路图2-10-2 如果一个事件和几个条件相联系,当这几个条件中有一个满足,事件就会发生,这种关系叫“或”逻辑关系.具有这种逻辑关系的电路称为“或”门电路,简称“或”门.如图2-10-2所示,如果把电键A 闭合当作条件A 满足,把电键B 闭合当作条件B 满足,把电灯L 亮当作结果C 成立,则“或”逻辑关系可以示意为:3.对“非”门的理解“非”逻辑电路图2-10-3设正常逻辑关系为:当条件A 满足时,结果C 发生;当条件A 不满足时,结果C 不发生.与正常逻辑关系相反,如果条件A 满足时,结果C 不发生;条件A 不满足时,结果C 却发生,这种关系叫“非”逻辑关系.具有这种逻辑关系的电路叫“非”门电路,简称“非”门.如图2-10-3所示,如果把电键A 闭合当作条件A 满足,把电灯L 亮当作结果C 成立,把电灯L 灭当作结果-C 成立,则正常逻辑关系为:C A ⇒,而“非”逻辑关系表现为C A -⇒. 二、各种基本的门电路的符号与真值表 1.“与”门的符号图2-10-4“与”门的真值表2.“或”门的符号图2-10-5“或”门的真值表图2-10-6“非”门的真值表2-10-7所示.图2-10-7其真值表为一个或门电路和一个非门电路组合在一起,做成一个“或非”门,如图2-10-8所示.图2-10-8其真值表为精题精讲例1 在举重比赛中,有甲、乙、丙三名裁判,其中甲为主裁判,乙、丙为副裁判,当主裁判和一名以上(包括一名)副裁判认为运动员上举合格后,才可发出合格信号.试列出真值表.思路解析设甲、乙、丙三名裁判的裁判意见为逻辑变量A、B、C,裁判结果为Y,并且对于A、B、C,设:上举合格为逻辑“1”,不合格为逻辑“0”.对于Y,设:上举合格为逻辑“1”,不合格为逻辑“0”.根据题意及上述假设列出真值表如下表所示.绿色通道实际问题中的逻辑关系,可分别用数字“1”和“0”简单表示事件的两种相反结果.例2 图2-10-9表示输入端A、B的电势随时间的变化关系,完成下题:图2-10-9求:图2-10-10中输出Y随时间变化的关系.图2-10-10思路解析如图2-10-10可以看出,输出Y是A、B的逻辑“与”关系的输出信号,因此,首先作出A、B、Y的真值表,然后再确定输出Y与时间的变化关系.Y图2-10-11绿色通道一般情况下,用“1”表示高电平,“0”代表低电平,只有正确地列出真值表,找出A、B的逻辑关系,才能列出Y的真值表,画出U Y随时间的变化关系.。
逻辑电路的应用举例
（三）情感、态度与价值观 1、感受数字技术对现代生活的巨大改变； 2、体验物理知识与实践的紧密联系； 教学重点 三种门电路的逻辑关系。 教学难点 数字信号和数字电路的意义。 教学方法 探究、讲授、讨论、练习 教学手段 声光控感应灯、投影仪、多媒体教学设备、三种 门电路演示示教板、电压表等
非门电路的逻辑关系
逻辑示意图
符号
非门电路的真值表
输入A
1 0
输出Y
0 1
集成门电路：
练习1： 根据与门逻辑填写与门真值表。 输入A 0 输入B 0 输出Y
0
1 1
1
0 1
2.b画出非门的工作波形图：
2.a画出或门的工作波形图：
3. 下图是一个或非门电路，如果两个输入端中有一个输入
的是高电平，另一个输入的是低电平，那么它的输出端输 出的是高电平还是低电平？
1、逻辑电路是有输入和输出端的一些电子
开关组成的电路，输出的结果由输入的条件
决定， 称为逻辑。 2、条件是用电位的高、低表示的电信号，
高电位用“1”表示，低电位用“0”表示，输
出高电位用“1”表示，输出低电位用“0”表 示。
门电路简介
门电路是一种有一个或多个输入端，只有一个输出端的开关
电路，是数字电路的基本单元。
2.11《简单的逻辑电路》
教学目标
（一）知识与技能 1、知道数字电路和模拟电路的概念，了解数字电 路的优点。 2、知道“与”门、“或”门、“非”门电路的特 征、逻辑关系及表示法。 3、初步了解“与”门、“或”门、“非”门电路 在实际问题中的应用 （二）过程与方法 突出学生自主探究、交流合作为主体的学习方式。
高中物理选修3-1学案4：2.11 简单的逻辑电路
2.11 简单的逻辑电路[学习目标] 1.知道数字电路和模拟电路的概念，了解数字电路的优点．2.知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法．(重点)3.初步了解“与”门、“或”门、“非”门电路在实际问题中的应用．(难点)自主学习基础知识[填空](1)数字电路：处理信号的电路．(2)门电路：具有的数字电路叫做逻辑电路，门电路是数字电路中最基本的逻辑电路．(3)“与”门①“与”逻辑关系：一个事件的几个条件后该事件才能发生．②符号：，其中“&”具有的意思，象征A与B两个输入端时，输出端Y才是1.③真值表111[思考]如图，为了方便及节约用电，宿舍楼楼道里安装有声光控灯，这种灯在有光或没有声音时，不亮；而在无光又有声音时，灯就会自动点亮．灯的控制里面有什么逻辑关系呢？[判断](1)“与”门电路中，只有A、B两个输入端都是“0”时，输出端才是“1”．( )(2)“与”门电路中，A、B两个输入端中只要有其中一个为“1”，输出端就为“1”．( )知识2“或”门和“非”门[填空](1)“或”门①逻辑关系：某事件的发生有几个条件，但只要有满足，事件就能发生．③真值表输入输出A B Y 000 01 1 10 1(2)“非”门①逻辑关系：输出状态和输入状态．②符号：，其中矩形右侧小圆表示数字“0”，它与数字“1”象征着输入端为时，输出端是 .③真值表(3)集成电路①构成：将组成电路的元件(如电阻、电容、晶体管等)和连线集成在一块上．②优点：小、方便、可靠，适于系列化、标准化生产等．[思考]马路两旁的路灯，天黑了，路灯自动接通，天亮了，路灯又自动熄灭，它体现了什么逻辑关系？[判断](1)输入端为“1”时输出端是“0”的门电路就是“或”门．( )(2)两个输入端都为“1”时，输出端为“1”的门电路就是“与”门．( )合作探究重难疑点学生分组探究一三种门电路的对比(对比分析)第1步探究——分层设问，破解疑难1．若一个电路的两个开关同时闭合，电路中的用电器才工作，此电路存在什么逻辑关系？2．若一个电路的两个开关任意闭合其中一个，电路中的用电器就能工作，此电路存在何种逻辑关系？第2步结论——自我总结，素能培养三种电路例1、楼梯过道中的电灯往往采用如图所示的电路控制．设高电压为“1”，低电压为“0”，试讨论灯泡L的亮暗情况，列出真值表．规律总结逻辑电路分析的三点注意(1)熟记“与”“或”“非”三种门电路的逻辑关系．(2)准确分析条件与结果之间的逻辑关系．(3)根据门电路的特点正确填写真值表．第4步巧练——精选习题，落实强化1．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系()A．“与”门B．“或”门C．“非”门D．“与非”门2．走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么设计的电路为()A．“与”门电路B．“非”门电路C．“或”门电路D．上述[答案]都有可能学生分组探究二对“复合”门电路的理解(深化理解) 第1步探究——分层设问，破解疑难1．由两个基本门电路组合在一起的复合门电路的输出是怎样确定的呢？2．你知道由三种基本门电路能组合成多少种复合门电路吗？第2步结论——自我总结，素能培养1．“与非”门：一个“与”门电路和一个“非”门电路组合在一起，组成一个复合门电路，称为“与非”门，如图所示．可简化为其真值表为2.“或非”门：一个““或非”门，如图所示．可简化为其真值表为第3步例证——例2、如图，低电位报警器由两个基本门电路与蜂鸣器组成，该报警器只有当输入电压过低时蜂鸣器才会发出警报．其中()A．甲是“与门”，乙是“非门”B．甲是“或门”，乙是“非门”C．甲是“与门”，乙是“或门”D．甲是“或门”，乙是“与门”规律总结复合门电路真值表的确定方法1．如果A、B输入分别经过一个“非”门电路，它们各自的输出Y1、Y2又组成一个“与”门电路或“或”门电路，最后输出Y，则Y的值直接取决于Y1、Y2；2．判断复合门电路的最终输出结果时，分析思路一般是“从前向后”，先分析第一个门电路的输出结果，再判断第二个，依此类推．第4步巧练——精选习题，落实强化3．如图是一个三输入端复合门电路，当C端输入“1”时，A、B端输入为何值时输出端Y输出“1”()A．00B．0 1C．10 D．1 14．如图所示为两个“非”门和一个“或”门组成的复合门电路，请在表中填写该门电路的真值表．解题技巧素养培优门电路与光敏电阻、热敏电阻等相结合的综合问题在门电路的问题分析中，门电路往往要和一些常用的电学元件(如电阻、电键、热敏电阻、光敏电阻、二极管等)一起构成电路，通过电路中某一部分的变化(电键的通断、电阻的变化等)实现门电路输入端的电压变化，即电势的高低变化，从而通过门电路的输出端达到控制电路的目的．分析这类问题时，除熟练掌握各种门电路的逻辑关系外，还要熟练地掌握对电路动态变化规律的分析，准确判断出电路中，尤其是门电路部分的电势高低的变化，从而达到正确解决问题的目的．例、门电路构成的一个简单控制电路如图，其中R′为光敏电阻，光照时电阻很小，R为变阻器，L为小灯泡．其工作情况是：当光敏电阻受到光照时，小灯泡L不亮，不受光照时，小灯泡L亮．该逻辑电路是________门电路，要增大该控制电路的灵敏度，可使变阻器R 的阻值________(选填“增大”或“减小”)．[先看名师指津]解答门电路与常用的电学元件相结合问题时注意的问题：(1)常用电学元件的特点．例如，光敏电阻的阻值随光照强度的增大而减小；热敏电阻的阻值随温度的升高而减小；二极管具有单向导电性；电容器具有“通交流，隔直流”的特点等．(2)明确各种门电路的特点及符号．[再演练应用]火警自动报警器用“非”门、电位器、热敏电阻、蜂鸣器和电池等如图所示连接，调节电位器使蜂鸣器正好不报警，然后用火焰靠近热敏电阻，蜂鸣器就会发生报警信号．在不报警时，P为低电位记“0”，报警时，P为高电位记“1”．试问：(1)报警时，A点电位为高电位“1”还是低电位“0”？(2)当用火焰靠近热敏电阻时，热敏电阻的阻值是增大还是减小？课堂小结--☆参考答案☆--知识1门电路和与门[填空](1)数字(2)逻辑功能(3)①都满足②“与”，都是1[思考][提示]说明灯的控制里面有“与”逻辑关系．[判断](1)(×)(2)(×)知识2“或”门和“非”门[填空](1)①一个条件②(2)①相反．②1，0(3)①基片②体积[思考][提示]“非”逻辑关系[判断](1)(×)(2)(×)例1、[思路点拨]解答该题关键是标清楚A、B输入端的代码尽而结合电路情况，分清输出端(L)获取的电压．[解析]设高电压为“1”，低电压为“0”．由题图可知A接低，B接低，灯不亮；A接低，B接高，灯亮；A接高，B接低，灯亮；A接高，B接高，灯不亮，列出真值表如下.输入输出A B Y00001 110 1110[答案]见[解析]第4步巧练——精选习题，落实强化1．[解析]所有常任理事国都不反对，提案才能通过，符号“与”的逻辑关系，故应为“与”门．[答案]A2．[解析]不论用哪一个开关接通都能使电灯点亮，这体现了“或”逻辑关系．[答案]C学生分组探究二对“复合”门电路的理解(深化理解) 例2、[解析]由“与门”和“非门”的真值表可知选项A错．由“或门”和“非门”的真值表可判断，选项B正确．由“与门”和“或门”的真值表可以判断，选项C错．由“或门”和“与门”的真值表可判断，选项D错．[答案]B第4步巧练——精选习题，落实强化3．[解析]此复合门电路两个“与门”组成，故A、B输入都是“1”时，Y输出“1”，故D 正确．[答案]D4．[解析]由“非”门电路和“或”门电路的真值表可以确定此复合门电路的真值表如表所示：[答案]见[解析]解题技巧素养培优例、[解析]当光敏电阻受到光照时，电阻变小，变阻器R分压变大，即门电路输入的为高电压，此时小灯泡L不亮，表明门电路输出的为低电压，故该门为“非”门．要增大该控制电路的灵敏度，就是说在光照不是很强时，变阻器R的分压就较高，通过“非”门控制使灯泡熄灭．由于此时光敏电阻的阻值较大，根据分压电路的特点，应适当增大变阻器R的阻值．[答案] “非”增大[再演练应用][解析](1)报警时，P点为高电位“1”，由于此电路运用了“非”门电路，输出端P为高电位时，输入端A点一定是低电位“0”．(2)题图的等效电路图如下图所示．当火焰靠近热敏电阻时，蜂鸣器报警，说明此时P点为高电位，A点为低电位，也就是说热敏电阻两端的电压减小，由电路图可知，热敏电阻的阻值减小．[答案] (1)低电位“0”(2)热敏电阻的阻值减小。
