液体混合控制系统

合集下载

两种液体混合装置PLC控制系统设计

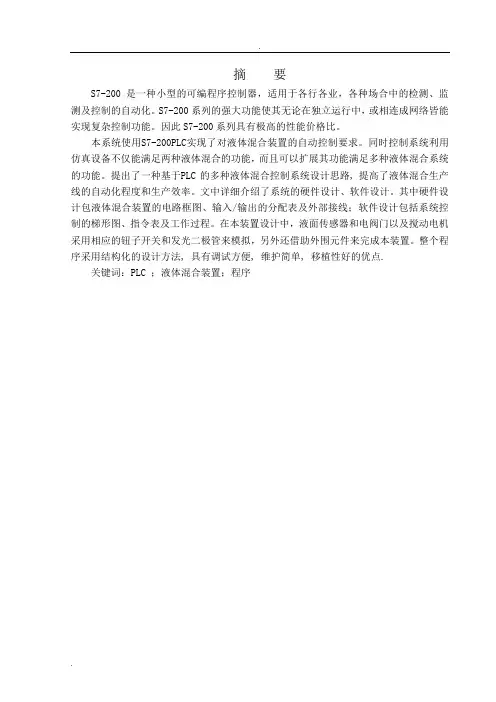

.摘要S7-200 是一种小型的可编程序控制器，适用于各行各业，各种场合中的检测、监测及控制的自动化。

S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。

因此S7-200系列具有极高的性能价格比。

本系统使用S7-200PLC实现了对液体混合装置的自动控制要求。

同时控制系统利用仿真设备不仅能满足两种液体混合的功能，而且可以扩展其功能满足多种液体混合系统的功能。

提出了一种基于PLC 的多种液体混合控制系统设计思路, 提高了液体混合生产线的自动化程度和生产效率。

文中详细介绍了系统的硬件设计、软件设计。

其中硬件设计包液体混合装置的电路框图、输入/输出的分配表及外部接线；软件设计包括系统控制的梯形图、指令表及工作过程。

在本装置设计中，液面传感器和电阀门以及搅动电机采用相应的钮子开关和发光二极管来模拟，另外还借助外围元件来完成本装置。

整个程序采用结构化的设计方法, 具有调试方便, 维护简单, 移植性好的优点.关键词：PLC ；液体混合装置；程序目录1 液体混合装置控制系统设计任务 (2)1.1课程设计的目的 (2)1.2设计内容及要实现的目标 (2)2 系统总体方案设计 (3)2.1系统硬件配置及组成原理 (3)2.2系统接线图设计 (3)3 控制系统设计 (4)3.1估算 (4)3.2硬件电路设计 (4)3.3选型 (6)3.4分配表设计 (6)3.5外部接线图设计 (7)3.6控制程序流程图设计 (8)3.7控制程序设计 (8)3.8创新设计内容 (10)4 系统调试及结果分析 (11)4.1系统调试 (11)4.2结果分析 (11)总结 (12)致谢 (13)参考文献 (14)1 液体混合装置控制系统设计任务1.1课程设计的目的在工艺加工最初，把多种原料再合适的时间和条件下进行需要的加工以得到产品一直都是在人监控或操作下进行的，在后来多用继电器系统对顺序或逻辑的操作过程进行自动化操作，但是现在随着时代的发展，这些方式已经不能满足工业生产的实际需要。

多种液体自动混合控制系统设计

多种液体自动混合控制系统设计液体自动混合控制系统可以应用于许多领域，例如工业生产，医疗设备，生物科技等。

设计一个多种液体自动混合控制系统时，需要考虑以下几个方面：传感器选择，控制算法设计，执行器选择，系统稳定性和安全性。

首先，传感器选择是系统设计的关键。

液体自动混合控制系统需要能够测量液体的温度、流量、压力和浓度等关键参数。

因此，需要选择适当的传感器来实现这些测量，并将测量结果反馈给控制系统。

其次，控制算法设计是液体自动混合控制系统的核心。

根据具体的应用场景和需求，可以选择不同的控制算法，如PID控制算法，模糊控制算法或模型预测控制算法。

控制算法将根据传感器的反馈信号来调节液体的混合比例或浓度，以达到预期的混合效果。

第三，执行器选择是液体自动混合控制系统中不可忽视的一部分。

根据混合液体的性质和混合要求，可以选择不同类型的执行器，如阀门、泵或搅拌器。

执行器将根据控制算法的指令来调节混合液体的流量和速度，以实现到达目标浓度。

其次，系统稳定性和安全性是一个多种液体自动混合控制系统设计过程中需要非常注意的方面。

稳定性是指系统在长时间运行下的可靠性和一致性，控制算法需要设计得稳定并能够适应不同的工作条件。

安全性是指系统在运行过程中能够避免发生意外，从而保证操作人员和设备的安全。

因此，在系统设计过程中需要考虑到一些防护装置和报警系统。

最后，设计师应该在系统实施前进行充分的测试和验证。

通过测试和验证，可以确保设计满足需求，并且能够在不同情况下保持稳定工作。

总之，多种液体自动混合控制系统的设计需要综合考虑传感器选择、控制算法设计、执行器选择、系统稳定性和安全性等方面。

只有全面考虑这些因素，才能设计出一个稳定可靠、安全高效的液体自动混合控制系统。

液体混合装置控制系统plc课程设计

液体混合装置控制系统plc课程设计液体混合装置控制系统PLC课程设计引言：液体混合装置是工业生产中常见的设备，通过控制系统的设计，可以实现液体的精确配比和混合。

本文将介绍液体混合装置控制系统PLC课程设计的相关内容。

液体混合装置控制系统的设计旨在实现液体的准确配比和混合，提高生产效率和产品质量。

一、设计目标液体混合装置控制系统的设计目标是实现液体的精确配比和混合，确保产品的质量稳定和生产效率的提高。

具体包括以下几个方面：1. 实现液体的精确配比，保证混合比例准确无误；2. 控制液体流量和压力，确保液体供应的稳定；3. 控制液体温度，适应不同的生产需求；4. 监测液体混合过程中的参数，实时调整控制策略，确保混合效果。

二、系统架构液体混合装置控制系统采用PLC作为控制核心，通过传感器和执行器与液体混合装置进行信息交互。

系统架构主要包括以下几个模块：1. 传感器模块：用于采集液体流量、压力和温度等信息，将采集到的数据传输给PLC；2. PLC控制模块：接收传感器模块传输的数据并进行处理，根据设定的控制策略生成控制信号；3. 执行器模块：根据PLC生成的控制信号，控制液体的供给和混合过程；4. 人机界面模块：提供对液体混合装置控制系统的监控和操作界面，方便操作员进行参数设定和实时监测。

三、系统设计1. 传感器选择：根据不同的控制需求选择合适的传感器，如流量传感器、压力传感器和温度传感器等，确保采集到的数据准确可靠。

2. PLC编程：根据设计目标和控制策略，编写PLC程序，实现液体的精确配比和混合控制。

程序应包括液体流量、压力和温度的控制算法，以及实时监测和报警机制。

3. 执行器控制：根据PLC生成的控制信号，控制液体的供给和混合过程。

可采用电磁阀、变频器等执行器设备，确保液体供给的准确性和稳定性。

4. 人机界面设计：设计人机界面，提供参数设定、实时监测和报警信息等功能。

界面应简洁明了，操作方便，能够满足操作员的需求。

液体混合PLC控制系统设计

液体混合PLC控制系统设计液体混合是一种广泛应用的工业制程。

为了实现可靠和高效的控制，现代工业中常常采用PLC（可编程逻辑控制器）控制系统。

本文将介绍PLC控制液体混合的系统设计。

一、系统功能需求液体混合的系统功能需求通常包括：液体流量计量、液体掺杂比例控制、液体混合搅拌等。

在系统设计过程中，应考虑该制程的特殊性需求，例如液体成分、流速以及搅拌程度等。

二、PLC选择PLC控制系统是液体混合制程中最常用的自动化控制器，因为它拥有很高的控制精度和可靠性。

在选择PLC时，应考虑其I/O点数、处理器性能、扩展性、通信口数量和支持的编程软件等因素。

三、系统功能模块1.流量计量模块。

通常采用电磁流量计或者重力流量计，用于测量液体的质量流量，与PLC通讯以获取液体流量数据。

2.比例控制模块。

通常采用调节阀或者脉宽调制控制方式，用于控制液体的掺杂比例，比例控制事件可根据PLC内存程序进行设定。

3.搅拌控制模块。

通常采用调速电机，用于控制搅拌桨的转速，PLC控制搅拌桨的转速等参数。

四、编程设计针对系统功能模块，需要进行编程设计。

PLC编程可以采用多种编程方式，如Ladder Diagram（LD）、Function Block Diagram（FBD）、Structured Text（ST）、Instruction List（IL）等。

其中Ladder Diagram是最常使用的一种方式，是一种类似于电路图的编程格式。

在设计过程中需要定时存储数据，数据库可以自行搭建或者直接采用PLC内部的存储器。

五、系统控制策略在液体混合制程中，系统的控制策略应尽量保证其稳定性和精准度。

系统控制策略通常包括以下几种方式：1.滞后控制。

在处理液体混合制程时，只有等到液体流动到特定位置时才开始进行搅拌操作，这使得混合不是非常均匀。

2.脉冲控制。

通过控制调节阀或者脉宽调制的方式，设置掺杂比例，可以较精确的控制液体混合。

3.前馈控制。

在搅拌过程中，通过加入一定的预测信息来实现搅拌效果的改善。

两种液体的混合装置PLC控制系统设计说明

两种液体的混合装置PLC控制系统设计设有两种液体A和B在容器按照一定比例进行混合搅拌，装置结构如图10-1所示。

其中SL1、SL2、SL3为液面传感器，当液面淹没时分别输出信号。

YV1、YV2、YV3为电磁阀，M为搅拌用电动机。

图10-1 两种液体混合装置示意图1．控制要求(1)初始状态此时各阀门关闭，容器是空的。

YV1=YV2=YV3=OFFSL1=SL2=SL3=OFFM=OFF(2)启动操作合上起动开关，开始下列操作：①YVl=ON，液体A流入容器，当液面到达SL3时，YV1=OFF, YV2=ON;②液体B流入，液面达到SL1时，YV2=OFF，M=ON，开始搅拌（设时间为16 s）。

在搅拌期间，为了搅拌的均匀，缩短搅拌时间，要求：正、反转搅拌；③混合液体搅拌均匀后，M=OFF，YV3=ON，放出混合液体。

④当液体下降到SL2时，SL2从ON变为OFF，再过20 s后容器放空，关闭YV3。

(YV3=OFF)完成一个操作周期；⑤只要没断开开关，则自动进入下一操作周期。

(3)停止操作当断开起停开关，待当前混合操作周期结束后，才停止操作，使系统停止于初始状态。

(4)拖动情况搅拌机由一台三相异步电动机拖动，要求电动机可正、反转，直接起动，自由停机。

2．设计要求(1)完成控制要求中的控制过程。

(2)搅拌液体时，要求：正、反搅拌交替进行。

(3)在发生突发事件后（如突然停电）整个控制系统能继续突发事件前工作状态工作，也能通过手动使系统回到原始（循环工作前）状态。

(4)作出I/O分配表、PLC的I/O接线图。

设计流程图、梯形图、指令表、调试操作板布置图。

(5)编制设计使用说明书。

3．设计过程(1) I/O分配表（见表10 -1）在了解了系统工艺要求和控制要求后，首先要做I/O分配，把已知的输入信号和输出信号分配给PLC的指定I/O端子。

表10-1 I/O分配表(2) PLC的I/O接线图（见图10 -2）图10-2 PLC的I/O接线图(3)设计梯形图程序根据控制要求，选择用顺序控制设计两种液体混合装置的系统控制，其步骤如下：①A液体流入（对应的Y11=ON），当SL3液面中位传感器动作(X3=ON)，使KV1停止工作( Y11=OFF)。

多种液体自动混合控制程序

一、控制要求
2、起动运行：
按下起动按钮SB1，电磁阀YV1打开（为ON状态），注入液体A，达到一定高度（SQ2为ON）时，电磁阀YV1 关闭，同时电磁阀YV2打开，开始注入液体B，直到液面传感器SQ1为ON状态，电磁阀YV2关闭，并启动搅拌机M， 10s后停止搅拌，电磁阀YV3打开，放出混合液体，当液面降到一定高度（SQ3为ON）时，再经5s电磁阀YV3关闭，容器放空。
I/O点分配如下：
三、硬件接线图
四、梯形图
一、控制要求
3、停止运行：
按下停止按钮SB2，在当前液体混合操作完毕后，及I/O点分配
两种液体自动混合系统的动作顺序依次为：电磁阀YV1打开→电磁阀YV1关闭、同时YV2打开→ 电磁阀YV2关闭、同时启动搅拌机M→停止搅拌机 M，同时电磁阀YV3打开→电磁阀YV3关闭。

两种液体混合控制设计梯形图程序

两种液体混合控制设计梯形图程序本文简要介绍液体混合控制设计梯形图程序的目的和内容。

液体混合控制是一种常见的工业过程控制方法。

其基本原理包括液体流量控制和液位控制两个方面。

液体流量控制液体流量控制是控制两种液体的比例混合。

常见的液体流量控制方法是通过控制阀门的开启度来调节液体的流量。

这可以实现两种液体按照设定的比例进行混合。

梯形图程序是一种常用的控制方法。

它根据输入的设定值和实际测量值，计算出控制阀门的开启度，并将其输出给控制系统。

通过不断的调整阀门的开启度，可以实现液体流量的精确控制，从而实现液体的比例混合。

液位控制液位控制是控制液体的高度。

常见的液位控制方法是通过控制水泵的开启和关闭来维持液体的稳定液位。

同样地，梯形图程序也可以用于液位控制。

它根据液位的设定值和实际测量值，计算出水泵的开启和关闭信号，并将其输出给控制系统。

通过不断调整水泵的运行状态，可以使液位保持在设定值附近。

总结来说，液体混合控制的基本原理包括液体流量控制和液位控制两个方面。

梯形图程序是一种常用的控制方法，可以实现液体混合的精确控制。

本文将详细介绍设计液体混合控制梯形图程序的步骤，包括传感器的选择、控制元件的配置，以及程序的编写。

1.传感器的选择在设计液体混合控制梯形图程序之前，首先需要选择适合的传感器。

传感器的选择应基于所需测量的参数以及所需的精确度和灵敏度。

2.控制元件的配置选定传感器后，接下来需要配置控制元件。

控制元件可以包括阀门、泵或其他可控制液体流量的设备。

根据混合液体的比例要求，选择合适的控制元件，并将其连接到液体管道中。

3.程序的编写在传感器和控制元件配置完毕后，需要编写梯形图程序来控制液体混合过程。

梯形图程序是一种流程控制图形化编程语言，可用于描述和控制电气控制系统。

编写梯形图程序时，应根据具体需求设置参数和逻辑条件。

设置液体流量、混合比例以及控制元件的开关状态等参数，以实现液体混合控制的目标。

设计液体混合控制梯形图程序的关键步骤包括传感器的选择、控制元件的配置，以及程序的编写。

课题六液体混合控制系统

1 典型工作任务 2 理论知识平台 3 项目实施 4 总结与练习 5 项目拓展
项目实施
课题六液体混合控制系统
典典型型工工作作任任务务
一、程序设计与仿真
理论知识平台项项目目实施施
1．通过分析控制要求，分配输入点和输出点，写出I/O通道地址分配表
根据液体混合控制系统的控制要求，可确定PLC需要6个输入点，4个输出点，其I/O通道地址分配表见表6-2。
（5）当液位下降到SL3时，开始计时，且装置继续放液，将容器放空，计时满20 s 后，混合液阀门YV3关闭，自动开始下一个周期。
3．停止操作
按下混合装置停止按钮SB2，在完成当前的工作循环后装置才停止操作。
7
目录
Contents
1 典型工作任务 2 理论知识平台 3 项目实施 4 总结与练习 5 项目拓展
17 为不活动步。
典型工作任务理理论论知知识识平平台台
项项目目实实施施总总结结与练练习习
项目拓展
理论知识平台
课题六液体混合控制系统
当S20的STL触点闭合后，该步的负载被驱动，Y0线圈得电。当转换条件X1 的常开触点闭合时，转换条件得到满足，下一步的状态继电器S21被置位，同时状态继电器S20被自动复位。
（6）当液面下降到SL3时，SL3由接通变成断开；再过20 s 后，容器放空，混合液阀门关闭，返回初始状态开始下一个周期。
24
项目实施
课题六液体混合控制系统
典典型型工工作作任任务务
（7）顺序功能图的绘制
理论知识平台项项目目实施施总总结结与练练习习项项目目拓拓展展
① 步序的确定
整个过程分为5步：原位（初始状态）、进A液体、进B液体、搅拌、放液。

液体混合装置控制plc实验报告

液体混合装置控制plc实验报告液体混合装置控制PLC实验报告一、实验目的本实验旨在通过液体混合装置控制PLC实验，学习PLC控制系统的基本原理和应用，了解液体混合装置的工作原理及其控制方法，并能够独立完成液体混合装置的PLC程序设计和调试。

二、实验原理1. 液体混合装置的工作原理液体混合装置是一种常见的工业设备，它主要由搅拌器、进料管道、出料管道、计量泵等组成。

在工作时，将需要混合的物质分别加入到不同的容器中，通过计量泵将各个容器中的物质按照一定比例送入搅拌器中进行混合。

最终得到所需的混合物。

2. PLC控制系统的基本原理PLC是可编程逻辑控制器（Programmable Logic Controller）的简称，它是一种广泛应用于工业自动化领域中数字电子计算机系统。

PLC 可以根据用户需求编写程序，在特定条件下对各种设备进行精确控制。

其具有高可靠性、高稳定性和强抗干扰能力等特点。

三、实验器材1. 液体混合装置2. PLC控制器3. 计量泵4. 电缆及连接器5. 电源四、实验步骤1. 连接液体混合装置和PLC控制器，按照电路图连接计量泵和电源。

2. 打开PLC编程软件，编写液体混合装置的PLC程序。

3. 将编写好的PLC程序下载到PLC控制器中。

4. 启动液体混合装置，观察其工作状态，检查是否正常运行。

5. 调整计量泵的流量，验证液体混合比例是否正确。

五、实验结果分析在本次实验中，成功地应用了PLC控制系统对液体混合装置进行了精确控制。

通过调整计量泵的流量，得到了所需的混合物，并验证了其比例正确。

六、实验总结本次实验通过液体混合装置控制PLC实验的设计与操作，使学生们更加深入地理解了PLC系统的基本原理和应用，并且能够独立完成液体混合装置的PLC程序设计和调试。

同时也让学生们更加熟悉工业自动化领域中的数字电子计算机系统，为今后的工作和学习打下坚实的基础。

多种液体混合控制系统设计

多种液体混合控制系统设计
液体混合控制系统可以应用于化工、制药、食品等领域，实现多种液体的混合控制。

下面介绍一种液体混合控制系统的设计。

系统组成：
液体混合控制系统由液体储罐、电动搅拌器、流量计、液位传感器、压力传感器、温度传感器、控制器等组成。

其中，液体储罐用于存放液体原料，电动搅拌器用于混合液体，流量计、液位传感器、压力传感器、温度传感器用于感知液体参数，控制器用于控制液体混合过程。

设计思路：
1. 液体储罐的设计：液体储罐应具备密封性、耐腐蚀性、耐压性等特点。

储罐顶部应设置进料口和出料口，同时应对储罐底部设置排液阀。

2. 电动搅拌器的设计：电动搅拌器应选用高效节能的电动机，并且应具备耐腐蚀性和耐磨损性。

搅拌器应采用切割式或框式搅拌方式，以确保混合效果。

3. 流量计的设计：流量计应根据液体的流量要求选用相应的流量计，同时应具备精度高、可靠性强等特点。

4. 液位传感器的设计：液位传感器应采用超声波传感器或者雷达传感器，以确保液体溢出或液位过低的情况不会发生。

5. 压力传感器的设计：压力传感器应选用可靠性高、精度高的传感器，以确保液体压力的精确监测。

6. 温度传感器的设计：温度传感器应选用高精度、响应速度快的传感器，以监测液体的温度变化。

7. 控制器的设计：控制器应考虑到混合液体的比例、搅拌时间、流量等参数进行控制，同时还应具备自动化控制的功能。

总结：
液体混合控制系统应根据液体的特性，选用合适的设备和传感器，并且结合控制器实现自动化控制，从而确保液体混合过程的精确控制。

液体混合控制实验报告

液体混合控制实验报告液体混合控制实验报告引言：液体混合是化学、生物、制药等领域中常见的操作。

液体混合的质量和效率对于实验结果的准确性和经济性有着至关重要的影响。

因此，液体混合控制技术的研究和应用具有重要意义。

本实验旨在通过设计一种简单的液体混合控制系统，探究不同参数对液体混合效果的影响，为进一步研究提供参考。

材料与方法：1. 实验仪器：计量瓶、滴定管、磁力搅拌器、温度计等。

2. 实验试剂：蒸馏水、酒精。

3. 实验步骤：（1）将50ml蒸馏水倒入计量瓶中，并加入适量酒精；（2）将计量瓶放置在磁力搅拌器上，调节搅拌速度；（3）测量溶液温度，并记录数据；（4）根据不同实验方案，调整搅拌时间、搅拌速度等参数；（5）取出样品进行分析。

实验方案：1. 不同搅拌时间对液体混合效果的影响。

2. 不同搅拌速度对液体混合效果的影响。

3. 不同温度对液体混合效果的影响。

结果与分析：1. 不同搅拌时间对液体混合效果的影响实验数据表明，随着搅拌时间的延长，溶液中酒精和水分子之间的相互作用越来越强，溶液中的酒精浓度逐渐均匀分布。

当搅拌时间达到30秒时，溶液中酒精浓度已经趋于稳定，并且达到了最佳混合状态。

因此，在实际操作中，应该根据实验结果选择适当的搅拌时间来控制液体混合效果。

2. 不同搅拌速度对液体混合效果的影响实验数据表明，随着搅拌速度的增加，溶液中酒精浓度分布越来越均匀。

当搅拌速度达到200rpm时，溶液中酒精浓度已经达到最佳均匀状态。

然而，当搅拌速度过高时，会产生气泡和液体喷溅的问题，影响混合效果。

因此，在实际操作中，应该根据实验结果选择适当的搅拌速度来控制液体混合效果。

3. 不同温度对液体混合效果的影响实验数据表明，随着温度的升高，溶液中酒精浓度分布越来越均匀。

当温度达到50℃时，溶液中酒精浓度已经达到最佳均匀状态。

然而，当温度过高时，会导致蒸发和水分子的挥发，影响混合效果。

因此，在实际操作中，应该根据实验结果选择适当的温度来控制液体混合效果。

基于plc的液体混合系统的控制毕业设计

基于plc的液体混合系统的控制毕业设计一、研究背景随着工业自动化的不断发展，PLC（可编程逻辑控制器）作为一种重要的控制器件，被广泛应用于各个领域。

其中，在液体混合系统中，PLC 也扮演着重要的角色。

液体混合系统是指将两种或多种不同的液体按照一定比例混合，以达到特定的化学反应或工艺要求。

因此，在液体混合系统中，PLC可以通过对各个部件进行精准控制，实现液体流量、温度等参数的精确调节和监控。

二、研究目标本毕业设计旨在基于PLC实现液体混合系统的控制，并能够实时监测和记录各项参数变化。

具体目标如下：1. 设计并构建一个完整的液体混合系统。

2. 选用适当的传感器和执行器，并设计相应的电路。

3. 编写PLC程序，实现对液体流量、温度等参数进行精确调节和监测。

4. 实时记录各项参数变化，并能够生成相应报表。

三、研究内容1. 液体混合系统硬件设计（1）液体混合系统的结构设计液体混合系统的结构设计需要考虑到液体的流动性和混合效果。

一般来说，液体混合系统包括进料系统、混合系统和出料系统三个部分。

其中，进料系统包括进料管道、泵、阀门等部件；混合系统包括搅拌器、加热器等部件；出料系统包括出料管道、阀门等部件。

（2）传感器和执行器的选用在液体混合系统中，需要选用适当的传感器和执行器来实现对各项参数进行监测和调节。

例如，可以选用流量传感器、温度传感器等来监测液体流量和温度；可以选用电磁阀、气动阀等执行器来控制进料管道和出料管道的开关。

（3）电路设计根据所选用的传感器和执行器，需要设计相应的电路。

例如，可以采用模拟量输入模块来接收流量传感器输出的模拟信号；可以采用数字量输出模块来控制电磁阀或气动阀。

2. PLC程序设计根据硬件设计完成后，需要编写PLC程序实现对液体混合系统进行控制。

PLC程序需要实现以下功能：（1）监测液体流量和温度，并实时调节。

（2）实现进料管道和出料管道的开关控制。

（3）实现搅拌器的开关控制。

（4）实时记录各项参数变化，并能够生成相应报表。

多种液体自动混合控制装置(三菱PLC)

多种液体自动混合控制装置
启动操作按下启动按钮SB1，液体混合装置开始按以下步骤工作：
⑴打开Y1阀门，液体A流入，液面上升；当液面达到L3处；L3=ON，关闭Y1电磁阀。

⑵打开Y2阀门，液体B流入，液面上升；当液面达到L2处；L2=ON，关闭Y2电磁阀。

⑶打开Y3阀门，液体C流入，液面上升；当液面达到L1处；L1=ON，关闭Y3电磁阀。

⑷打开搅拌电机M,搅拌60S后停止。

(5)打开放液阀Y4,混合液体流出，液面下降；直到露出L3后，L3= OFF,在经过20S后，容器放空，关闭Y4电磁阀门。

(6)开始下一个循环过程。

编程元件I/O端子电路器件作用
输X0 SB1 启动按钮
X1 L1 液体C传感器1
入X2 L2 液体B传感器2
X3 L3 液体A传感器3
输出Y0 Y1 液体A电磁阀1 Y1 Y2 液体B电磁阀2 Y2 Y3 液体C电磁阀3 Y3 Y4 混合液排放电磁阀4 Y4 KM 控制搅拌电动机M
2、PLC外部接线图
3、PLC梯形图。

液体混合控制系统的控制要求与设计方法

本文对液体混合控制系统的研究方法、实验结果和实际应用进行了详细阐述，为相关领域的研究提供了有益的参考和借鉴。
实验结果表明，所设计的液体混合控制系统具有良好的控制性能和稳定性，能够满足实际生产的需求，具有一定的实用价值。
未来研究方向
01
进一步优化液体混合控制系统的算法和软硬件设计，提高系统的响应速度和精度。
感谢您的观看
根据软件需求和架构，进行软件开发和测试，确保软件的正确性和可靠性。
人机交互设计
人机界面设计
设计易于操作和理解的人机界面，包括图形界面、文本界面等，提高用户的使用体验。
操作流程设计
明确系统的操作流程，包括操作步骤、操作顺序和操作条件等，确保用户能够快速掌握操作方法。
交互反馈设计
设计系统对用户操作的反馈机制，包括声音、灯光和震动等，提高用户对系统状态的感知和理解。
04
液体混合控制系统性能测试与评估
测试方案
确定测试目标
评估液体混合控制系统的性能，包括混合精度、响应速度、稳定性等。
设计测试流程
制定详细的测试步骤，包括测试前的准备、测试过程、测试后的数据处理
等。
选择测试方法
根据测试目标，选择合适的测试方法，如流量测量、浓度检测、压力控制等。
确定测试参数
详细描述
混合速度控制的关键在于优化搅拌速度和流量等参数，以达到快速、均匀的混合效果。同时，需要避免过度搅拌导致液体发热或产生泡沫等问题。此外，还需要考虑不同组分之间的化学反应和相容性，以选择合适的混合方式和顺序。
03
液体混合控制系统设计方法
硬件设计
硬件选型
根据系统需求，选择合适的传感器、执行器、控制器等硬件设备，确保系统的稳定性和可靠性。

液体混合控制系统创新设计

液体混合控制系统创新设计液体混合控制系统是现代工业生产中不可或缺的一部分，它的作用是将不同的液体混合在一起，产生被需要的结果。

今天，我们来探讨关于液体混合控制系统的创新设计。

传统的液体混合控制系统多采用机械流量计或压缩空气调节阀来控制液体的流量，然而这种设计存在着一些问题如难以进行自动化控制、容易受外界因素影响导致流量误差等，不够精准、科学。

因此，我们需要将液体混合控制系统进一步创新。

首先，我们要引入电磁流量计作为液体流量的检测器，它不受液体压力、粘度、密度等物理性质的影响，可以精准的测量液体的流量和总量。

同时，我们要引入PLC控制系统，将传感器与液压系统相连通，以实现液体自动化控制。

PLC可通过控制电磁流量计、电动阀等实现多路控制，根据不同的生产需求，指定相应的方案，从而满足不同的产品质量和性能要求。

另外，为了更进一步提高混合控制系统的精度，我们还可以采用重心摆锤流量计。

它采用了新型的动态权重技术，以及超灵敏的压力传感器，能够实现在瞬间流量变化和液体密度改变时，依然能够精准的监测流量数据，解决了在传统液体计量系统中难以克服的测量混合物所产生的压力变化问题。

此外，通过对流体动力学流体力学的研究和计算，可以建立流体控制模型，并加入到控制系统中，从而对不同混合比例和混合物物理性质进行分析，进行优化调整，提高混合控制系统稳定性和精度。

总之，液体混合控制系统的创新设计是现代工业不断追求的一个方向，通过引入先进的检测仪器、PLC控制系统等，不断完善系统，保证混合控制的精准度和稳定性，从而提高产品质量和工作效率。

同时，还可以通过深入探究液体混合物物理性质和流体动力学等方面，发扬创新精神，不断推进液体混合控制系统的升级和优化。

液体混合搅拌控制系统的安装与调试

液体混合搅拌控制系统的安装与调试一、安装前的准备工作（1）承包人应遵照标书图纸及对应土建工程的标高、位置，进行反应池搅拌器装置的安装。

（2）承包人在上述设备安装前，应对建成构筑物的相关土建尺寸，进行核对，并提出详细记录，对不符合安装条件的部分，应向建设单位与监理提出，经批准及修正后，方可安装。

（3）快速混合搅拌器传动机构设置在工作桥上的结构型式，电机减速装置、叶轮等可分别通过吊装设备就位。

（4）快速混合搅拌器装置安装顺序应按制造厂安装手册为准。

二、设备安装（1）快速混合搅拌器安装时，其安装位置和标高应符合设计装求，平面位置偏差不大于加10mm，标高偏差不大于加30mm。

（2）工作桥安装减速装置的底座应调整水平，其水平度不大于1000分之一。

（3）搅拌机在安装时，传动轴以螺纹联轴器连接时，两轴端面应紧密贴合、两轴旋入联轴器的深度应相等;搅拌器电机与传动轴连接后，应放在基础上。

当搅拌器底面与基础上平面不平整时，应在搅拌器底座支撑板与基础间的间隙中用楔形垫块填实，绝不允许以校正搅拌器电机底座方式来调水平，防止产生不平衡的扭矩和造成轴的偏磨，以延长搅拌器的使用寿命或更换备件的时间。

三、检验和调试（1）快速混合搅拌器安装后，承包人应按技术指标进行检验，并符合设计要求。

搅拌器在试运行前，应按设备技术文件的规定调整传动轴与导流壳之间的轴向间隙，传动装置处应灌注润滑油或润滑脂。

（2）搅拌器电动机起动前，应严格检查电源接线的相序正确性，并确认正确的旋转方向。

（3）搅拌器起动后，当有明显振动及异常声响时，或者电流超过额定值等情况，应立即停止搅拌器并迅速查明原因，故障排除后方可进行试运行。

电机与搅拌器传动装置应能正常稳定地运转，轴承处的油温不超过70℃，在额定负荷下连续运转时间不应少于2h。

（4）带负荷运转1小时，检测其搅拌混合效果是否符合设计要求。

（5）带负荷运行时，叫轮运转时应平稳、无异常声音和振动，电机电流值正常。

简述液体混合系统的工作原理

简述液体混合系统的工作原理一、液体混合系统的主要组成1. 混合容器:用于容纳和混合不同液体的容器。

2. 传动装置:为混合设备提供动力的电机或发动机等。

3. 混合机构:螺旋桨、定位叶轮等进行液体混合的机械部件。

4. 传动机构:组成主要包括齿轮减速器、轴、联轴器等。

5. 控制系统:检测和控制混合系统参数的各种传感器、控制器。

二、液体混合系统的工作原理1. 不同液体按比例进入混合容器中。

2. 传动装置输出动力通过传动机构带动混合机构旋转。

3. 混合机构对各种液体进行机械搅拌、乳化、分散等操作。

4. 在混合机构的作用下,各组分逐步均匀分布,形成稳定的混合液体。

5. 控制系统实时监测液位、转速、温度等参数,精确控制混合效果。

三、液体混合系统的主要类型1. 桨式混合机:桨叶直接混合容器中的液体,结构简单。

2. 泵循环混合:利用泵循环液体通过固定部件混合。

3. 机械混合:如双轴捏合机,通过机械剪切混合。

4. 静态混合器:无运动部件,利用液体间相互作用混合。

5. 超声波混合:利用超声波乳化液体,提高混合效果。

四、液体混合系统的设计注意事项1. 根据混合物性质选择结构和材料。

2. 设备顶部留有足够空间,以便添加材料。

3. 配备传感器监测混合效果。

4. 合理选择混合机构转速和搅拌时间。

5. 考虑易清洁、防腐蚀、防爆等要求。

6. 添加冷却水夹套以控制混合反应热。

综上所述,液体混合系统通过机械作用使不同液体充分接触混合,是许多领域如化工、食品、医药等的重要单元设备。

选择适宜的混合方式和优化设计对获得理想的混合效果至关重要。
