消防设施标识(图例)

消防设施标识(图例)
表A。1 (续)
序号
标志图例
名称
设置说明
26
湿式报警阀标志
设置在湿式报警阀或附近的墙面上.
27
喷淋泵标志
设置在喷淋泵或附近的墙面上。
28
水力警铃标志
设置在水力警铃附近的墙面上。
29
气压罐标志
设置在气压罐上.
30
消防Hale Waihona Puke 制室标志设置在消防控制室门口.
31
电脑CRT主机显示屏标志
设置在电脑CRT主机适当位置。
表A.1(续)
序号
标志图例
名称
设置说明
5
发声警报器标志
设置在发声警报器或其启动装置附近.
6
消防梯标志
设置在消防梯附近,标明消防梯的位置。
7
消火栓水泵接合器标志
设置在消火栓水泵接合器或附近的墙面上,标明名称和供水系统。
8
喷淋水泵接合器标志
设置在喷淋水泵接合器或附近的墙面上,标明名称和供水系统。
9
消防手动报警按钮标志
设置在盛装容器上或存放易燃液体的场所.可以标明储存的种类和数量
53
易燃固体标志
设置在包装箱上或存放易燃固体的场所。可以标明储存的种类和数量
54
氧化剂标志
设置在包装箱上或存放氧化剂的场所。数字表示氧化剂的种类
55
当心火灾标志
设置在容易发生火灾或发生火灾造成严重后果的场所.
图A。1
标志图例
名称
设置说明
图A.1
45
禁止烟火标志
设置在可燃物品仓库、易燃易爆场所或其他场所,提示该场所严禁烟火.
46
禁止吸烟标志
设置在易燃易爆场所、公共聚集场所显著位置,提示该场所禁止吸烟。

工地常见消防标志图集,工作中随时可能用得着

工地常见消防标志图集,工作中随时可能用得着

工地常见消防标志图集,工作中随时可能用得着消防安全标志指由安全色、边框、图像为主要特征的图形符号或文字构成的标志,用以表达与消防有关安全信息的图形标志,包括火灾报警和手动控制装置的标志、火灾时疏散途径的标、灭火设备的标志、具有火灾、爆炸危险的地方或物质的标志、方向辅助标志等。

消防安全太重要了,本人小时候见过油库起火,那场景,隔十几里路看着都吓人。

简直就是恐怖。

大工地上,高压电缆、油料、油库、氧气乙炔等东西都很多,一旦出现火灾,经济和人员损失,哪一样都输不起。

电视和网络上,也时常看到火灾造成的恐怖后果。

所以,安全工程师为您整理了这份材料,工作中随时都可能用得着。

各种消防标志牌如下:上图从左到右依次为消火栓、灭火器箱、灭火器,这三种消防器材上的标识样式。

消火栓箱:1、消火栓箱前面应标注“消火栓”、“火警电话”(含内部火警电话)、“编号”等,字体为黑体;2、消火栓应统一编号;灭火器箱:1、灭火器箱须标明“灭火器箱”、“火警电话119”、使用方法和编号等,文字为反白色黑体,位置居中,保证清晰可辨,箱体外观涂刷红色;2、当箱内放置泡沫灭火器时,须在上部放置“不适合电火”标志(泡沫灭火器不适合扑灭带电火灾),灭火器箱内侧,应有检查标准及历次检查记录。

3、灭火器箱不得上锁;4、灭火器标志牌应固定在灭火器箱的上方,泡沫灭火器和泡沫灭火器箱应标注“不适用于电火”字样;灭火器:1、灭火器外观应注明“灭火器”成分,文字反白色,位置居中,保证清晰可辨;2、灭火器应统一编号;灭火器应设置在位置明显和便于取用的地点,且不得影响安全疏散;3、灭火器的摆放要稳固,其铭牌应该朝外。

手提式灭火器最好放在灭火器箱内或挂钩、托架上,其顶部离地面高度不能大于1.50米;底部离地面高度最好不要小于0.08米;4、灭火器应该定期检验并张贴检验合格证。

消防沙箱、“防火重点部位”标志牌、消防设备标志方向辅助标志消防沙箱,消防沙箱应刷为红色,沙箱前面或上部应标识消防沙箱字样,并配置消防铲消防斧等;“防火重点部位”标志牌,防火重点部位标志牌指示火灾危险性大、发生火灾损失大、伤亡大、影响大的部位和场所;消防设备标志方向辅助标志,消防设备标志远离指示物时,必须联用方向辅助标志。

消防安全标志知识及图解

消防安全标志知识及图解

消防安全标志知识及图解消防安全标志是由安全色、边框和以图像为主要特征的图形符号成文字构成的标志,用于表达与消防有关的安全信息。

根据国家标准《消防安全标志设置要求》,下列场所或部位应设置相应的消防安全标志:一、商场(店)、影剧院、娱乐厅、体育馆、医院、饭店、旅馆、网吧、高层公寓和候车(船、机)室大厅等人员密集的公共场所的紧急出口处、疏散通道外、层间异位的楼梯间、避难层的楼梯间、大型公共建筑常用的光电感应自动门或360度旋转门旁设置一般平开疏散门,必须相应地设置“紧急出口”标志。

在远离紧急出口的地方,应将“紧急出口”标志与“疏散通道方向”标志联合设置,箭头必须指向通往紧急出口的方向。

二、紧急出口或疏散通道中的单向门必须在门上设置“推开”标志,在其反面应设置“拉开”标志。

三、紧急出口或疏散通道中的门上应设置“禁止锁闭”标志。

四、滑动门上应设置“滑动开门”标志。

标志中的箭头方向必须与门的开启方向一致。

五、需要击碎玻璃板才能拿到钥匙打开工具门的地方或疏散中需要打开板面才能制造一个出口的地方必须设置“击碎板面”的标志。

六、各类建筑中的隐蔽式消防设备存放地点应相应地设置“灭火设备”、“灭火器”和“消防水带”等标志。

室外消防梯和自行保管的消防梯存放点应设置“消防梯”标志。

远离消防设备存放地点的地方应将灭火设备标志与方向辅助标志联合设置。

七、手动火灾报警按钮和固定灭火系统的手动启动器等装置附近必须设置“消防手动启动器”标志。

在远离该装置的地方,应与方向辅助标志联合设置。

八、设有灭火报警器或火灾事故广播喇叭的地方应相应地设置“发声警报器”标志。

九、设有火灾报警电话的地方应设置“火警电话”标志。

对于设有公用电话的地方(如电话亭),也可设置“火警电话”标志。

十、设有地下消火栓、消防水泵接合器和不易被看到的地上消火栓等消防器具的地方,应设置“地下消火栓”、“地上消火栓”和“消防水泵接合器”等标志。

十一、在下列区域应相应地设置“禁止烟火”、“禁止吸烟”、“禁止放易燃物”、“禁止带火种”、“禁止燃放鞭炮”、“当心火灾——易燃物”、“当心火灾——氧化物”和“当心爆炸——爆炸性物质”等标志:1、具有甲、乙、丙类火灾危险的生产厂区、厂房等的入口处或防火区内;2、具有甲、乙、丙类火灾危险的仓库的入口处或防火区内;3、具有甲、乙、丙类液体储罐、堆场等的防火区内;4、可燃、助燃气体储罐或罐区与建筑、建筑物堆场的防火区内;5、民用建筑中燃油、燃气锅炉房、油浸变压器室,存放、使用易燃易爆化学物品的商店、作坊、储藏间内及其附近;6、甲、乙、丙类液体及其他化学危险物品的运输工具上;7、森林和矿山等防火区内。

消防安全标识大全

消防安全标识大全

消防安全标识大全
消防安全标识是指用于提高人们对火灾风险和火灾应急情况的认识和警觉的标识。

以下是一些常见的消防安全标识:
1.灭火器标识:用于指示灭火器的位置和类型,通常是一个红色方形标志,标有白色的字母"F"。

2.灭火器使用标识:用于说明灭火器的使用方法,通常是一个带有箭头和文字说明的标识。

3.紧急出口标识:用于指示建筑物内紧急出口的位置,通常是绿色标志上标有人形图案和白色的字母"EXIT"。

4.灭火器箱标识:用于指示灭火器箱的位置,通常是一个红色方形标志,标有白色的字母"FIRE BUCKET"。

5.疏散逃生标识:用于指示疏散逃生通道和求生设备的位置,通常是一个绿色标志上标有白色人形图案和箭头。

6.火灾报警标识:用于指示火灾报警器的位置,通常是一个红色方形标志,标有白色的字母"ALARM"。

7.灭火器检测标识:用于指示灭火器检测点的位置,通常是一个黄色方形标志,上面标有黑色的字母"TEST POINT"。

8.火警电话标识:用于指示火警电话的位置,通常是一个红色方形标志,上面标有白色的字母和电话图标。

9.急救箱标识:用于指示急救箱的位置,通常是一个绿色方形标志,上面标有白色的十字图案。

这些标识在不同的场所和国家可能会有所不同,但它们都有助于提醒人们注意消防安全并采取相应的措施。

消防标志图示

消防标志图示

常州支队消防安全“三提示”标识序号标志图例名称设置说明1消防手动报警按钮标志设置在手动火灾报警按钮附近,标明名称和使用方法。

2火警电话标志设置在显著位置或者报警电话附近,标明在发生火灾时报警电话。

3发声警报器标志设置在发声警报器或其启动装置附近。

4消防梯标志设置在消防梯附近,标明消防梯的位置。

序号标志图例名称设置说明5消防电梯标志设置在消防电梯口,标明消防电梯的位置。

6消火栓水泵接合器标志设置在消火栓水泵接合器或附近的墙面上,标明名称和供水系统。

7喷淋水泵接合器标志设置在喷淋水泵接合器或附近的墙面上,标明名称和供水系统。

8消防水带标志设置在消防水带附近位置。

9灭火器标志设置在灭火器存放的位置10地下消火栓标志设置在室外地下消火栓附近或墙面上。

序号标志图例名称设置说明11地上消火栓标志设置在室外地上消火栓附近或墙面上。

12如图A.1 灭火器使用标志设置在灭火器设置点的上方或灭火器箱箱体上面,标明操作使用方法、维护保养责任人。

13如图A.2 室内消火栓标志设置在室内消火栓箱门上。

14防火卷帘地面标志设置在防火卷帘下方地面上,标明防火卷帘下方禁放物品。

15防火卷帘按钮标志设置在防火卷帘按钮旁边,标明操作方法。

16防火门标志设置在防火门附近或上面,提示常闭防火门保持关闭(结合单位实际,标识既可为横向、也可为纵向)。

序号标志图例 名称 设置说明17消防水池标志 设置在消防水池醒目位置,标明取水口、容积、维护保养责任人。

18灭火设备标志 设置在灭火设备附近,标明灭火设备位置。

一般搭配其他文字说明。

19报警阀组标志设置在湿式报警阀组附近,标明测试方法。

20末端试水标志设置末端试水装置附近,标明测试和操作方法等。

21机械排烟口标志 设置在机械排烟系统的排烟口、排烟阀附近适当位置,标明禁止遮挡。

22正压送风口标志设置在机械防烟系统的正压送风口附近适当位置,标明禁止遮挡。

23消防稳压泵标志 设置在消防稳压泵附近,标明稳压泵注意事项和稳压泵的位置。

(完整word版)各类消防标示图示

(完整word版)各类消防标示图示

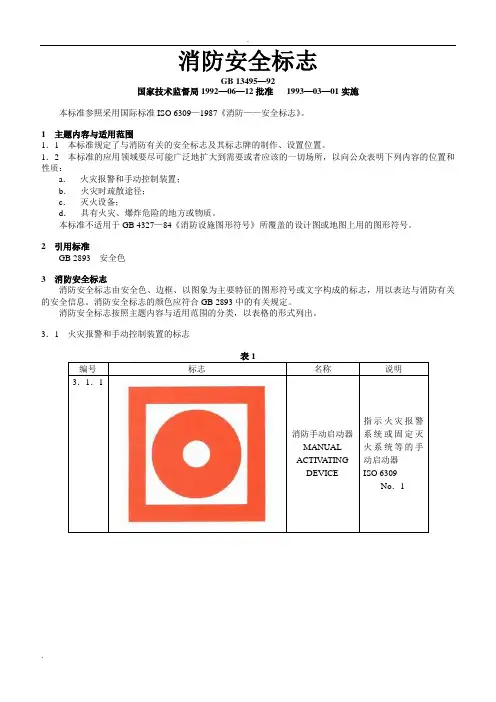

消防安全标志GB 13495—92国家技术监督局1992—06—12批准1993—03—01实施本标准参照采用国际标准ISO 6309—1987《消防——安全标志》。

1 主题内容与适用范围1.1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。

1.2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所,以向公众表明下列内容的位置和性质:a.火灾报警和手动控制装置;b.火灾时疏散途径;c.灭火设备;d.具有火灾、爆炸危险的地方或物质。

本标准不适用于GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。

2 引用标准GB 2893 安全色3 消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志,用以表达与消防有关的安全信息。

消防安全标志的颜色应符合GB 2893中的有关规定。

消防安全标志按照主题内容与适用范围的分类,以表格的形式列出。

3.1 火灾报警和手动控制装置的标志编号标志名称说明3.1.1消防手动启动器MANUAL ACTIV ATINGDEVICE 指示火灾报警系统或固定灭火系统等的手动启动器ISO 6309No.1发声警报器FIRE ALARM 可单独用来指示发声警报器,也可与3.1.1条标志一起使用,指示该手动启动装置是启动发声警报器的ISO 6309No.23.1.3火警电话FIRE TELEPHONE 指示在发生火灾时,可用来报警的电话及电话号码GB 2894—88No.4—83.2 火灾时疏散途径的标志编号标志名称说明紧急出口EXIT 指示在发生火灾等紧急情况下,可使用的一切出口。

在远离紧急出口的地方,应与3.5.1标志联用,以指示到达出口的方向GB 10001—88No.4滑动开门SLIDE 指示装有滑动门的紧急出口。

箭头指示该门的开启方向ISO 6309No.63.2.3推开PUSH 本标志置于门上,指示门的开启方向ISO 6309No.7拉开PULL 本标志置于门上,指示门的开启方向ISO 6309No.83.2.5击碎板面BREAK TO OBTAIN ACCESS 指示:a.必须击碎玻璃板才能拿到钥匙或拿到开门工具。
