测量小灯泡电功率

合集下载

九年级物理全册18.3测量小灯泡电功率知识点梳理含解析

（4）调节滑动变阻器的滑片，使小灯泡两端的电压约为额定电压的1.2倍，记录电压表与电流表的示数，观察并记录小灯泡的发光情况。
（5）整理好实验器材。
（6）用公式计算出小灯泡的额定功率和实际功率，记录在下表中。
实验序号
电压/V
电流/A
电功率/W
小灯泡亮度
1
2。5
0.31
0.78
正常
2
2。0
0。25
0.50
（2)正确连接电路后,闭合开关进行实验,记录的数据如下表所示。当电压表示数为2。5V时，电流表示数如图丙所示,小灯泡的额定功率为_____W。
实验次数物理量
1
2
3
4
5
电压/V
1.0
1。5
2。0
2.5
3 0
电流/A
0.24
0。32
0.38
0.44
电功率/W
（3）分析表中数据可得出结论:小灯泡工作时,消耗的电功率随电压的增大而____（选填“增大"、“不变”或“减小”）,小灯泡的实际功率由______（选填“额定功率"、“额定电压”或“实际电压”)决定。
6。实验结论
（1）当实际电压等于额定电压时,小灯泡的实际功率等于额定功率，小灯泡正常发光。
（2）当实际电压低于额定电压时，小灯泡的实际更率小于额定功率，小灯泡发光较暗。
（3)当实际电压高于额定电压时，小灯泡的实际功率大于额定功率，小灯泡发光较亮。
7。注意事项
(1）电源电压应高于灯泡的额定电压;滑动变阻器允许通过的最大电流要大于小灯泡的正常工作电流,滑动变阻器的最大阻值应与小灯泡的电阻差不多,这样会使滑动变阻器的调压效果明显.
【解析】(1)由电路图知，电流表、灯泡、定值电阻和滑动变阻器串联，由P=UI可得灯泡正常发光电流约为

测定小灯泡额定功率的三种方法

测定小灯泡额定功率的三种方法
方法一：伏安法测小灯泡额定功率
如下器材：符合实验要求的稳压电源一个（两端电压不变）、电流表和电压表各一只、开关一个、滑动变阻器一个、额定电压已知的小灯泡一个、导线若干。

如图所示电路
步骤：1：将滑片至于最大阻值处，闭合开关。

2：移动滑片，观察电压表示数，直至等于小灯泡的额定电压，记录此时电流表示数I。

3：依据P=UI算出小灯泡额定功率。

方法二：伏阻法。

如下器材：符合实验要求的稳压电源一个（两端电压不变）、电压表一只、开关两个、滑动变阻器一个、额定电压已知的小灯泡一个、阻值已知的定值电阻一个，导线若干。

电路图：
步骤：第一步：闭合S2，移动滑片P，使电压表的示数为U０。

第二步：断开S2，再闭合S1，保持滑片不动，记下电压表的示数U。

表达式：
方法三：如下器材：符合实验要求的稳压电源一个（两端电压不变）、电流表一只、开关两个、滑动变阻器一个、额定电压已知的小灯泡一个、阻值已知的定值电阻一个，导线若干。

电路图：
步骤：第一步：闭合S1，移动滑片P，使电流表的示数为。

第二步：断开S1，再闭合S2，保持滑片不动，记下电流表的示数I。

表达式：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

物理中考提分训练：测量小灯泡的电功率

易错警示 (1)小灯泡的实际功率不一定等于其额定功率,只有当小灯泡两端的电压等于其额定电压时,根据P=UI计算得到的功率才是小灯泡的额定功率。 (2)不同电压下,小灯泡的功率不同,小灯泡两端的电压越大,小灯泡的功率越大。 (3)小灯泡的亮度与实际功率有关,实际功率越大,小灯泡越亮。
【变式1】在测定小灯泡功率的实验中,已知小灯泡的额定电压为2.5 V,小明同学通过
【核心素养练】 12.(2021绥化中考)小倩同学现有一个标有“3.8 V”字样的小灯泡,她想知道小灯泡的额定功率,于是连接了如图甲所示的实验电路(不完整),电源电压恒为6 V。
(1)请用笔画线代替导线,完成图甲中实物电路的连接。(连线时导线不能交叉) (2)图甲中,连接电路时,开关应处于断开状态。闭合开关前,滑动变阻器的滑片应位于 B (选填“A”或“B”)端。
两节干电池,6 V的蓄电池、电流表(0~0.6 A和0~3 A)、电压表(0~3 V和0~15 V)、开
关,滑动变阻器的规格有“10 Ω 1 A” “15 Ω 1.5 A” “20 Ω 2 A” “50 Ω 2 A”四种,导线。则电源应选用 6V的蓄电池 ,电流表用0~0.6A量程,电压表用
量程,滑动变阻器应选用“15Ω 1.5A”规格。
数如图乙所示,则小灯泡的额定功率为 0.7 W。
(4)老师告诉小聪,与小灯泡的电阻相比较,电流表的电阻非常小,电压表的电阻非常大, 由于电流表、电压表电阻的影响,测量后计算出的电功率值会偏大 (选填“偏
大”“偏小”或“不变”)。
【思维拓展练】 10.小明同学利用额定电压为2.5 V的小灯泡(正常工作时电阻约为10 Ω)进行“测量小灯泡的电功率”的实验,已知电源电压为4 V,实验室提供的滑动变阻器有:滑动变阻器R1(规格为“20 Ω 1 A”),滑动变阻器R2(规格为“5 Ω 0.5 A”)。

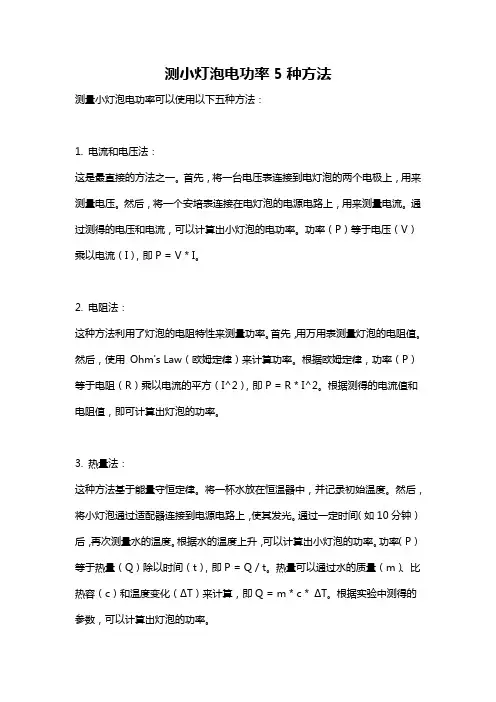

测小灯泡电功率5种方法

测小灯泡电功率5种方法测量小灯泡电功率可以使用以下五种方法：1. 电流和电压法：这是最直接的方法之一。

首先，将一台电压表连接到电灯泡的两个电极上，用来测量电压。

然后，将一个安培表连接在电灯泡的电源电路上，用来测量电流。

通过测得的电压和电流，可以计算出小灯泡的电功率。

功率（P）等于电压（V）乘以电流（I），即P = V * I。

2. 电阻法：这种方法利用了灯泡的电阻特性来测量功率。

首先，用万用表测量灯泡的电阻值。

然后，使用Ohm's Law（欧姆定律）来计算功率。

根据欧姆定律，功率（P）等于电阻（R）乘以电流的平方（I^2），即P = R * I^2。

根据测得的电流值和电阻值，即可计算出灯泡的功率。

3. 热量法：这种方法基于能量守恒定律。

将一杯水放在恒温器中，并记录初始温度。

然后，将小灯泡通过适配器连接到电源电路上，使其发光。

通过一定时间（如10分钟）后，再次测量水的温度。

根据水的温度上升，可以计算出小灯泡的功率。

功率（P）等于热量（Q）除以时间（t），即P = Q / t。

热量可以通过水的质量（m）、比热容（c）和温度变化（ΔT）来计算，即Q = m * c * ΔT。

根据实验中测得的参数，可以计算出灯泡的功率。

4. 能量计法：这种方法使用一个计量器来测量小灯泡消耗的电能。

将电表插入电源插座，然后将灯泡的电源线插入电表中。

打开灯泡，让它发光一段时间（如10分钟），然后读取电表上显示的电能值。

根据电能（E）和时间（t），可以计算出功率。

功率（P）等于电能除以时间，即P = E / t。

5. 功率计法：这种方法使用一个功率计来直接测量小灯泡的功率。

将灯泡的电源线插入功率计中，并确保功率计与电源插座连接。

打开灯泡，让它发光一段时间，并观察功率计上显示的功率值。

功率计会准确测量灯泡的功率。

以上就是测量小灯泡电功率的五种方法。

每种方法都有其独特的优势和适用场景。

选择合适的方法取决于实验条件、设备可用性和实际需求。

专题：测小灯泡额定电功率

一．伏安法测量小灯泡的电功率公式P UI计算小灯泡的电功率，在额定电压下测出的电功率就是额定功率。

注意：①某些特殊情况下电压表可能测量滑动变阻器电压（电源电压6V，小灯泡额定电压为3.8V，而电压表大量程损坏，需用小量程电压表测量滑动变阻器电压）②不可求小灯泡在不同电压下的功率的平均值，没有实际意义③滑动变阻器的作用：保护电路；改变小灯泡的电压，使小灯泡正常发光二．伏阻法（只有电压表和定值电阻R）1、已知U额电阻R和小灯泡额定电压U额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：2、已知I额电阻R和小灯泡I额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：三、安阻法：（只有电流表和定值电阻R）1、已知U额电阻R和小灯泡U额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。

2、已知I额电阻R和小灯泡I额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。

三、等效替代法：一个电阻箱（或滑动变阻器）和一个电压表（或者一个电流表）测量灯泡的额定电功率。

（1）闭合S 1，S 2，断开S 3，移动滑动变阻，使得电压表示数为小灯泡的额定电压U 额，并记录；（2）保持滑动变阻器闭的滑片位置不变，闭合S 1，S 3，断开S 2，调节变阻箱使电压表示数仍然为小灯泡的额定电压；（3）则小灯泡的额定功率为：2U P R额。

测量小灯泡的电功率的实验方法

测量小灯泡的电功率的实验方法
一、实验目的
本实验旨在测量小灯泡的电功率。

二、实验设备
1. 电源：用于提供灯泡所需电流的电源；
2. 电表：用来测量小电功率的设备；
3. 小灯泡：作为被测量的小灯泡；
4. 导线：用于将电源和小灯泡连接起来；
5. 护目镜：用来保护眼睛安全观察小灯泡状态。

三、实验步骤
1.准备实验设备。

将电源、电表、小灯泡以及导线连接在一起，将护目镜准备好。

2.启动电源。

将电源的电压设定为适当的值，小灯泡能够亮起来。

3.调节电源输出电流。

将电源的电流调节到适当的值，以便于测量小灯泡的功率。

4.采集数据。

将电表连接到电源，采集功率数据，记录小灯泡的功率。

5.停止电源。

实验完毕后，将电源关闭，拆除各个设备。

四、实验操作注意事项
1.在启动电源之前，一定要先检查电源的电压值是否正确，以避免过大或过小的电压可能对小灯泡造成损坏。

2.在采集数据时，需要注意电源的输出电流值，以免影响测量结
果。

3.在实验结束前，记得将电源关闭，以免出现意外情况。

人教版九年级物理下册第十八章电功率第3节测量小灯泡的电功率

知识点测量小灯泡的电功率
要测量电功率P =?
根据电功率公式 P=UI （实验原理）
伏安法
L
A V
需知道:
用电压表测出
小灯泡两端的电压U 和通过灯泡的电流I
用电流表测出
实验电路设计
核心电路：
添加必要元件：完善电路：
L A
实验器材：电源、电压表、电流表、 V
滑动变阻器、开关、导线、待测电阻、小灯泡。
解析：保持R2滑片位置不动,将另一个滑动变阻器（R1）
滑片移到最左端,电流表的示数为I1,再将此滑动变阻器
（R1）的滑片移到最右端,电流表的示数为I2。由串联电
路特点和欧姆定律可得：U=I1R2=I2（R1+R2）,解得：
RL=R2= I2R1 ,则灯泡额定功率为P额=I额2RL= I1-I2
I额2I2R1 I1-I2
总结小灯泡亮度与实际功率的关系。
改变小灯泡两端的工作电压及通过的电流大小。从而求出不同工作电压下的电功率。

实验步骤
1.断开开关,按电路图连接实物。 2.调节滑动变阻器到阻值最大端,闭合开关。 3.移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、高于额定电压（约 1.2U额）,同时观察比较灯的亮度。 4.记录电压值,电流值,分别计算小灯泡的电功率。
3. 滑动变阻器的滑片无论怎样滑动,灯泡都很暗,且两电表的示数及灯泡亮度没有变化：_____滑__动__变__阻__器_下__面__两__个__接__线_连__入__了__电__路__。
4. 接好电路后,在闭合开关时发现小灯泡发光但很暗,且无论怎样调节变阻器的滑片灯泡亮度虽有所变化,但电压表示数总小于其额定电压:_____电__源__电_压__小__于__灯__泡__的_额__定__电__压___。

专题11 伏安法和特殊方法测量小灯泡的电功率(解析版)

专题11 伏安法和特殊方法测量小灯泡的电功率测量小灯泡的电功率是初中电学的一个重要实验，是电功率一章的最后一节内容，是前面内容的一个升华，知识性综合性，是各省市中考中最常考的电学实验。

伏安法测电功率主要考查电路的连接、电路故障、电流表的读数及电功率的计算，特殊方法测电功率侧重考查电路的设计、实验步骤及表达式的书写等。

一、伏安法测量小灯泡的电功率：1.实验原理：P=UI。

2.电路的设计：用电压表测出小灯泡两端的电压，用电流表测出通过小灯泡的电流，为了多次测量，还需要滑动变阻器，还要用到组成电路必备的元件：电源、开关、导线，所以电路图如下：3.实验过程和记录表格：连接电路，移动滑动变阻器的滑片P，使电压表的示数分别等于小灯泡的额定电压、实际电压为额定电压的1.2倍、实际电压为额定电压的0.8倍，并记下电压表和电流表的示数，观察小灯泡的亮度，将数据和观察到的灯泡的亮暗情况填入下表：U/V I/A P/W 小灯泡的亮度1234. 实验结论：（1）当U实=U额时，P实=P额，用电器正常工作；当U实〉U额时，P实〉P额，用电器容易烧坏；当U实<U额时， P实<P额，用电器不能正常工作。

（2）不同电压下，小灯泡的功率不同，实际电压越大，小灯泡功率越大。

（3）小灯泡的亮度是由小灯泡的实际功率决定的，实际功率越大，小灯泡越亮。

例题1、（2021山西中考真题）“圆梦”学习小组在“测量小灯泡的电功率”实验中，小灯泡额定电压为2.5V考点透视迷津点拨与点对点讲（1）请你用笔画线代替导线，将图甲中的实物电路连接完整（导线不得交叉，其他接法合理即可）。

（2）正确连接电路后，闭合开关，发现电流表指针不动。

但用手按住开关，发现电流表指针摆动，出现这种现象的原因是______ 。

（3）排除故障后，闭合开关，移动滑动变阻器滑片，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是______W。

（4）小组的同学在实验中又测出了几组数据，请你帮他们设计一个实验记录表。

18.3测量小灯泡的电功率

第3节测量小灯泡的电功率
学 1、学会用伏安法测导体和小灯泡的电功率；习 2、对比伏安法测量小灯泡电阻的实验，找出这两个实目验的异同点；标 3、根据数据的分析能总结实验结论
一、测量小灯泡的电功率
实验目的测量小灯泡的电功率。
实验原理实验器材
电路图
P = UI
电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5 V）
注意：用电器的额定功率只有一个，用电器在不同电压下实际功率不同，因此实际功率有很多个。
2、影响小灯泡亮度的因素灯泡的亮暗程度是由实际电功率的大小决定的。即：P实越大，灯越亮；P实越小，灯越暗.
3、实验注意事项
1）连线前开关应该断开，滑动变阻器的阻值应调到阻值最大端；
2）测量灯泡的电功率实验不需要多次测量求电功率的平均值，因小灯泡的电功率在不同电压下P实不同，多次测量求电功率的平均值无意义！ 3）测量小灯泡电功率实验也可以用于测量小灯泡电阻实验 4）测量小灯泡实验的原理：伏安法测功率即，P = UI
的示数为2 V 时，电流表的示数如图所示，此时电流为_0_._3_A，小灯泡的功率为0_._6_W。
2．小灯泡上标有“6 V 3 W”字样，将这盏灯接到3 V电压下，它比正常发光时__暗 _（选填“亮”或“暗”），这时它的实际功率为_0_.7_5__W。
3.如图1是测小灯泡功率的实验电路图。小灯泡正常工作时，两电表的示数如图2所示，则下列说法中不正确的是（ B ）
5、测量小灯泡电功率实验在连线前开关应该断开，滑动变阻器的阻值应调到阻值最大端.
例.学习小组在测定“小灯泡的电功率”的实验中，电源由三节新干电池串联组成，小灯泡额定电压为2.5V、电阻约为10Ω。

(课件)测量小灯泡的电功率

电源电压过低
①电源电压过低； ②变阻器连入电路的电阻过大
2 课堂练习
1．测小灯泡的电功率原理：___P_＝__U__I______。 (1)利用伏安法测电功率：如图所示，用电压表测出用电器
两端的__电__压__，用电流表测出通过用电器的__电__流__，就可以根据P＝___U__I___计算出用电器的电功率。
电功率/W
0.62
0.90
(4)利用该电路无法完成“探究电流与电压的关系”实验，理由是__灯__的__电__阻__随__温__度__的__变__化__而__变__化____________。
3．利用如图所示的电路图进行“测量小灯泡电功率”的实验，请分析出现以下各现象时，电路可能出现的故障。 (电源、开关、导线及电表均正常)
(1)闭合开关，灯不亮，电压表示数接近电源电压，电流表几乎没有示数： _灯__丝__断__路__(_或__灯__与__灯__座__没__有__良__好___ _接__触__；__或__灯__座__断__路__等__)__________；
(2)闭合开关，灯不亮，电压表示数为零，而电流表有较大示数：__灯__被__短__路__________________；
（2）记录电压值，电流值，同时观察比较灯的亮度有何区别。
实验步骤
（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。
（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5 V、2 V和3 V，依次记下电压表示数U和对应的电流表示数I，分别将U、I记录在表格中；
实验目的测量小灯泡的电功率。
实验原理 P = UI
实验器材电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5 V）

2023年中考物理分项复习—测量小灯泡的电功率附答案

2023年中考物理分项复习—测量小灯泡的电功率附答案1.如图所示，甲同学在做“测量小灯泡的电功率”实验。

实验器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、开关各一个，规格分别为R1（10Ω 1A）和R2（30Ω 0.5A）的滑动变阻器各一个，导线若干。

（1）连接电路时，滑动变阻器应选（选填“R1”或“R2”）。

（2）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是。

（3）排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向端移动（选填“A”或“B”）。

通过实验绘制出小灯泡的U﹣I图象，如图乙所示，小灯泡的额定功率为W。

（4）乙同学设计了如图丙所示电路，来测量另一只小灯泡的额定功率（已知灯泡的额定电压为U额），R0阻值已知。

①断开开关S3，闭合开关S1、S2，调节滑动变阻器滑片P，使得电流表示数为（用字母表示），此时灯泡正常发光；②保持滑动变阻器滑片P位置不变，断开开关S2，闭合开关S1、S3，记下电流表的读数为I；③小灯泡额定功率的表达式P额＝（用字母U额、I、R0表示）。

2.在“测定小灯泡功率”的实验中，提供的器材有：“3.8V？A”的小灯泡、“10Ω 1A”的滑动变阻器、四节新干电池等。

（l）连接电路时开关应。

（2）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大。

（3）闭合开关，发现灯泡不亮，两电表均无示数，为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是。

（4）排除故障后继续实验，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片P向端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是W。

16.3测量小灯泡的电功率

解： W
15r
15 3.6 10 6 J =1.8×104J
3000 r /(kw • h) 3000
W 1.8 10 4 J
P
300 W
t
60s
实验原理： P=W/t 实验器材：家用电能表计时器实验方法： 1、关闭家里所有用电器，只启动待测用电器
2、让待测用电器工作t时间
3、记录t时间内电能表盘的转数n（数字式电能表则记录t时间内指示灯闪烁次数n）
电流I/A 发光情况电功率P/W
0.32 0.4 0.48
发光较弱正常发光发光很强
0.64 1
1.44
思考：能不能求电功率的平均值？
滑动变阻器在本实验中的作用:
1.保护电路。 2.改变灯泡两端的电压，便于多次实验。
根据实验结果回答问题：
ห้องสมุดไป่ตู้
U实 = U额 U实＜U额 U实＞U额
P实 =P额灯正常发光
W节=P节t=2kW×1460h=2920kW·h
（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5 V、 2 V和3 V，依次记下电压表示数U和对应的电流表示数I，分别将U、I记录在表格中；
（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。
实验数据
小灯泡的额定电压是___2_.5___V。
次数
1 2 3
电压 U/V
2
2.5 3
∴电流表选用0~0.6A的量程
（2）用笔画出导线完成电路的连接
（3）在虚线框中画出相应的电路图
5.某电炉在额定电压220V下的功率是1000W，当实际电压只有额定电压的80%时，若电炉的电阻保持不变，此时电炉的实际功率是多少？

(中考物理必刷题)专题37 测量小灯泡的电功率(解析版)

（1）请用笔画线代替导线，将滑动变阻器连入电路，使之接入电路的阻值最大。（2）闭合开关进行实验时，若图中导线 M 发生了断路，则在调节滑片的过程中，会发
学科网（北京）股份有限公司
现电压表的示数为 3 V、电流表的示数为 0 A。（3）小明将滑片移至某处时，两电表的示数如图乙所示，小灯泡的功率为 0.36 W。（4）为测量该小灯泡的额定功率，小强设计了图丙所示实验电路，所用电源电压恒定， R1、R2 均为电阻箱（0～999.9Ω）。 ①实验步骤如下：第 1 步；仅闭合 S1，R2 调至 5Ω 时，电流表的示数为 0.3A。第 2 步：仅闭合 S2、R1、R2 分别调至 6Ω 和 9Ω 时，电流表的示数为 0.3A。则小灯泡正常发光时的电阻为 10 Ω，额定功率为 0.9 W。 ②小强对图丙电路及操作进行了下列调整，其中仍能完成测量的有 ACD 。 A.将 R1 换成导线 B.将 R2 换成导线 C.将 R2 换成适当规格的滑动变阻器 D.在实验操作时，先闭合的开关是 S2 解：（1）实验中，要通过滑动变阻器来改变小灯泡两端的电压，所以滑动变阻器应与小灯泡串联，如图甲所示，滑片位于滑动变阻器的右端，要使其接入电路的阻值最大，应选择左侧下接线柱接入电路，如图所示；
学科网（北京）股份有限Байду номын сангаас司
等，即 R 总＝R 总′，由此可得：5Ω+RL＝9Ω+6Ω，则小灯泡正常发光的电阻为：RL＝10Ω，小灯泡的额定功率为：P 额＝U 额 I 额＝I 额 2RL＝（0.3A）2×10Ω＝0.9W； ②在设定的 4 种调整中，只要能测出小灯泡正常发光时的电阻，就可利用公式 P 额＝U 额 I 额＝I 额 2RL 求得小灯泡的额定功率。 A、将 R1 换成导线。当只闭合 S1 时，L 与 R2 串联，调节 R2，使电流表的示数为 0.3A，则小灯泡正常发光，读出电阻箱的阻值为 R2；当只闭合 S2 时，L 被短路，调节 R2，使电流表的示数仍为 0.3A，读出电阻箱 R2 的阻值为 R2′，则小灯泡正常发光的电阻为：RL ＝R2′﹣R2，故 A 调整仍能完成小灯泡额定功率的测量； B、将 R2 换成导线。当只闭合 S1 时，只有 L 连入电路，电路中的电流大小不一定刚好为 0.3A，故不能确保小灯泡是否正常发光；若同时闭合 S1、S2，L 与 R1 并联，两者互不影响，也不能确保 L 是否正常发光，故 B 调整不能完成小灯泡额定功率的测量； C、将 R2 换成适当规格的滑动变阻器。当只闭合 S1 时，L 与滑动变阻器串联，调节滑动变阻器，使电流表的示数为 0.3A，则小灯泡正常发光；当只闭合 S2 时，保持滑动变阻器的滑片位置不变，调节 R1，使电流表的示数仍为 0.3A，读出电阻箱的阻值为 R1，则小灯泡正常发光的电阻为：RL＝R1，故 C 调整仍能完成小灯泡额定功率的测量； D、在实验操作时，先闭合的开关是 S2。如图丙所示，当仅闭合 S2 时，R1 与 R2 串联，分别调节两个电阻箱，使电流表的示数为 0.3A，读出两电箱的示数分别为：R1 和 R2；当仅闭合 S1 时，L 与 R2 串联，调节 R2，使电流表的示数为 0.3A，则小灯泡正常发光，读出电阻箱 R2 的阻值为 R2′，则小灯泡正常发光的电阻为：RL＝R1+R2﹣R2′，故 D 调整仍能完成小灯泡额定功率的测量；故选：ACD。答案：（1）如图所示；（2）3；0；（3）0.36；（4）①10；0.9；②ACD。

初中物理测小灯泡电功率的方法

测小灯泡电功率的方法
【内容解读】
1．测小灯泡电功率的原理用电压表测出小灯泡两端电压，用电流表测出通过小灯泡的电流，由计算电功率的公式 P UI 算出小灯泡的电功率，这就是测小灯泡电功率的原理．为此必须构建一个电路图如图所示，需要的器材有：电池组、小灯泡、电压表、电流表、滑动变阻器、开关、导线等． 2．测小灯泡电功率的方法按上述原理和所提供的器材测小灯泡的电功率是基本方法．在实际测量过程中，往往会由于缺少某些器材，而给测量带来困难，如何在已有器材的基础上拓展思路，克服困难测出小灯泡电功率，这在能力提出了更高的要求．下面所提供的三种方法对同学们的思维方向会有所帮助．
3/4
4．某同学在做“测定小灯泡的电功率”实验时，所用的滑动变阻器标有“20Ω 2A”字样，甲、乙两灯分别标有“3.8V”和“2.5V”的字样．该同学先把甲灯接入电路，但闭合开关后，无论怎样移滑片 P，灯始终不亮，电压表的示数为 4.5V．然后该同学把甲灯取下，换上乙灯重新实验，乙灯发光，当他把滑片 P 移动中点处时，乙灯正常发光．（1）试分析甲灯不能发光的可能原因；（2）简述判定乙灯正常发光的理由；（3）求出乙灯的额定电功率．
6．在测定已知额定电流为 0.2A 的小灯泡的额定电功率的实验中，实验室只提供了一个量程为 0～3V 和 0～15V 两挡的电压表一个，标有“50Ω 1A”字样的滑动变阻器一个，阻值分别为 10Ω和 20Ω的定值电阻各一个，电压未知但不超过 15V 的电压一个以及开关两个，导线若干．请用上述器材（可以少用）来测出小灯泡的额定电功率，要求：（1）写出主要的实验步骤；（2）画出实验的电路图；（3）写出小灯泡额定电功率的表达式．
2/4
【能力提高】
1．要测出 2.5V 小灯泡的额定电功率，现有器材：6V 电源 1 个，导线若干，开关多个，电流表、电压表各一个，标有 2.5V 字样的小灯泡一个，定值电阻 R01 个，滑动变阻器一个．请你选择器格用两种不同方法测出小灯泡的额定电功率，每种方法只能用一种电表，只连接一次电路，要求画出电路图，并简要说明实验方法．
