电容器用金属化薄膜
金属化薄膜电容器原理与选型
图一3.技术指标40/110/56/C 224250V~275V~IEC60384-144.X2金属化聚丙烯薄膜电容器尺寸表(mm)275VAC容量(UF)W H T P D0.0112115100.60.01512115100.60.022********.60.03312115100.60.0471*******.60.0471*******.80.0561*******.60.0561*******.80.113126100.60.118126150.80.121813.56150.80.1518126150.80.151814.58.5150.80.1526.515622.50.80.221814.58.5150.80.2226.516.5722.50.80.331816.58.5150.80.33181610150.80.3326.5178.522.50.80.3926.5191022.50.80.47181610150.80.47181911150.80.4726.5191022.50.80.56181911150.80.5626.5191022.50.80.6832201127.50.80.8232221327.50.8132231327.50.83.BME聚酯薄膜电容器尺表(mm)电容器厚度≤3.5>3.5引出线直径0.50.6外形尺寸偏差±0.2±0.4电容量μF50/63VD.C.100VD.C.250VD.C.400VD.C.500VDC630VDCW H T W H T W H T W H T W H T W H T0.00107.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.5 00157.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.5 0.00227.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.27.5 3.5 0.00337.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.27.5 3.57.27.5 3.5 0.00477.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.27.5 3.57.29.5 4.5 0.00687.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.27.5 3.57.29.5 4.57.29.5 4.5 0.017.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.27.5 3.57.29.5 4.57.2105 0.0157.2 6.5 2.57.2 6.5 2.57.2 6.5 2.57.29.5 4.57.210 5.07.2116 0.0227.2 6.5 2.57.2 6.5 2.57.27.5 3.57.21057.21160.0337.2 6.5 2.57.2 6.5 2.57.27.5 3.57.21160.0477.2 6.5 2.57.2 6.5 2.57.29.5 4.57.21160.0687.2 6.5 2.57.2 6.5 2.57.29.5 4.50.17.2 6.5 2.57.27.5 3.57.21050.157.27.5 3.57.29.5 4.57.21160.227.27.5 3.57.21057.21160.337.29.5 4.57.21160.477.21057.21160.687.210517.21161.57.21162.27.5137.5三.使用薄膜电容器的注意事项:(一)工作电压薄膜电容器的选取取决于施加的最高电压,并受施加的电压波形、电流波形、频率、环境温度(电容器表面温度)、电容量等因素的影响。
金属化薄膜电容器的种类及特点作用
金属化薄膜电容器的种类及特点作用薄膜电容器的分类有很多,下面将详细介绍下金属化薄膜电容器的特点及用途。
1. CL21/CBB21金属化膜电容器,使用金属化聚酯/聚丙烯薄膜为介质/电极采用无感卷绕方式,环氧树脂包封而成;特点:具有电性能优良、可靠性好、耐高温、容量范围宽,体积小,自愈性好,寿命长的特点;作用:应用电视机、电脑显示器、节能灯、镇流器、通讯设备、电脑网络设备、电子玩具等直流和VHF级信号隔直流、旁路和耦合/高频、交流、脉冲、耦合电路中起滤波、调频、隔直流及时间控制等作用。
2. CBB22(MKP91) 金属化聚丙烯膜直流电容器。
以金属化聚丙烯膜作介质和电极,用阻燃绝缘材料包封单向引出;特点:具有电性能优良、可靠性好、损耗小及良好的自愈性能;用途:本产品广泛使用于仪器、仪表、电视机、收音机及家用电器线路中作直流脉动、脉冲和交流将压用,特别适用于各种类型的节能灯和电子整流器。
CBB91 型金属化聚丙烯电容器特点与用途:绝缘带外包裹,环氧树脂灌封,轴向引出;特点:具有高绝缘、低损耗,频率特性好,等效串联电阻低等特点;作用:适用于音响的分频器、功率放大器,及后置补偿电路中,也适用于电子设备的直流交流和脉冲电路中。
3. CL20(MKT83)金属化聚酯膜扁轴向电容器(金属化涤纶电容);特点:以金属化聚酯膜作介质和电极,用阻燃胶带外包和环氧树脂密封,具有电性能优良、可靠性好、耐高温、体积小、容量大及良好的自愈性能;作用:本产品适用于仪器、仪表及家用电器的交直流电路。
广泛用于音响系统分频电路中。
4. CL20/CBB20轴向金属化膜电容器非感应式结构;特点:具有电性能优良、可靠性好、耐高温、体积小、容量大,高频损耗小,过电流能力强;作用:适用于大电流,绝缘电阻高,自愈性好,寿命长,温度特性稳定,广泛用于仪器、仪表及家用电器交直流线路,变频、分频等交流、大脉冲电路,尤其是高保真要求的音响分频器电路。
5. CL19(MKT82) 金属化聚酯膜圆轴向电容器;特点:以金属化聚酯膜作介质和电极,用阻燃胶带外包和环氧树脂密封,具有电性能优良、可靠性好、耐高温、体积小、容量大及良好的自愈性能;作用:本产品适用于仪器、仪表及家用电器的交直流电路。
薄膜电容器的特点及优点
薄膜电容器的特点及优点薄膜电容器的特点及优点薄膜电容器是以金属箔当电极,将其和聚乙酯,聚丙烯,聚苯乙烯或聚碳酸酯等塑料薄膜,从两端重叠后,卷绕成圆筒状的构造之电容器。
下面是店铺给大家整理的薄膜电容器的特点简介,希望能帮到大家!薄膜电容器的特点而薄膜电容器由于具有很多优良的特性,因此被认为是一种性能优秀的电容器。
它的主要特点如下:无极性,绝缘阻抗很高,频率特性优异(频率响应宽广),而且介质损失很小。
基于以上的优点,所以薄膜电容器被大量使用在模拟电路上。
尤其是在信号交连的部份,必须使用频率特性良好,介质损失极低的电容器,方能确保信号在传送时,不致有太大的失真情形发生。
在所有的塑料薄膜电容当中,聚丙烯(PP)电容和聚苯乙烯(PS)电容的特性最为显著,当然这两种电容器的价格也比较高。
然而近年来音响器材为了提升声音的品质,所采用的零件材料已愈来愈高级,价格并非最重要的考量因素,所以近年来PP电容和PS电容被使用在音响器材的频率与数量也愈来愈高。
读者们可以经常见到某某牌的器材,号称用了多少某某名牌的PP质电容或PS质电容,以做为在声音品质上的背书,其道理就在此。
其结构和纸介电容相同,介质是涤纶或者聚苯乙烯等。
涤纶薄膜电容,介电常数较高,体积小,容量大,稳定性比较好,适宜做旁路电容。
聚苯乙烯薄膜电容,介质损耗小,绝缘电阻高,但是温度系数大,可用于高频电路。
薄膜电容器的优点薄膜电容器由于具有很多优良的特性,因此是一种性能优秀的电容器。
它的主要特性如下:无极性,绝缘阻抗很高,频率特性优异(频率响应宽广),而且介质损失很小。
基于以上的优点,所以薄膜电容器被大量使用在模拟电路上。
尤其是在信号交连的部分,必须使用频率特性良好,介质损失极低的电容器,方能确保信号在传送时,不致有太大的失真情形发生。
在所有的塑料薄膜电容当中,又以聚丙烯(PP)电容和聚苯乙烯(PS)电容的特性最为显著,当然这两种电容器的价格也比较高。
然而音响器材为了提升声音的品质,所采用的零件材料已愈来愈高级,价格并非最重要的考量因素,所以PP电容和PS电容被使用在音响器材的频率与数量也愈来愈高。
金属化薄膜电容器资料-1
600
550 500
450
400
350 20
40 60 80 100 120 140 temperature( ° C )
Dissipation Factor vs Frequency
BDB(V/μm)
Breakdown Voltage vs Temperature 5μm
650
600
550 500
2.照明用 3.車輛用.車載變壓器用 4.其他
TD 型安全膜
B/TD 寬 C/間隔寬
A /制品寬 白邊寬
T 型安全膜
D/(保險絲) B/(MD 寬)F/(網邊部)
C/TD 寬 E/間隔寬
A /制品寬 G/(白邊寬)
FISH NET 網狀型安全膜(A 型)
D/網邊部 C/MD
華容國際集團(HJC )專門研究相關資料,匯總使用金屬化聚酯薄膜,金屬化聚丙烯薄膜的 經驗,所列數據和結論是大新電機股份有限公司陳澤民董事長指導,經過三十五年電容器製造 經驗和試驗所獲得的。
聚酯薄膜: 聚丙烯薄膜:
POLYESTER FILM
(PET)
POLYPROPYLENE FILM (OPP)
第 1頁 第 2頁 第 3頁 第 4頁 第 5頁 第 6頁 第 7頁 第 8頁 第 9頁 第 10 頁 第 11 頁
HUA JUNG ELECTRONICS GUANG DONG CO.,LTD.
華容國際集團 陳光裕編訂
CAPACITORS
第1頁
聚 酯 薄 膜 ﹑聚 丙 烯 薄 膜
隨著電容器制造技術的進步,金屬化聚酯薄膜﹑金屬化聚丙烯薄膜制造的電容器,依其 適用性﹑體積大小﹑重量﹑成本﹑簡單化制造工程,良好的電氣性能,己獲得電容器制造工廠 充分使用。從其最終用途來看,金屬化聚酯薄膜﹑金屬化聚丙烯薄膜電容器有可能被用於替 代其它類型的電容器,諸如金屬化紙介質電容器或箔式電容器,甚至電解電容器。
电容器用金属化薄膜分析
电容器用金属化薄膜分析背景介绍电容器是电子元器件中的一种常见的 passives 元器件。
电容器的主要作用是储存电荷,它由两个导体电极以及介质构成。
在许多应用场合中,电容器的储电量需要得到更好的控制和调节,因此电容器用金属化薄膜分析成为一种重要的技术手段。
本文将介绍电容器用金属化薄膜分析的基本原理、工艺和适用范围。
原理介绍金属化薄膜是指在物体表面镀上金属或金属合金薄膜的一种技术。
通常,在电容器等电子元器件中,金属化薄膜可以用来改变储能量、降低压力、延长电容器寿命、提高工作频率等。
金属化薄膜通常由氧化铝介质层和金属层构成,两层之间的电容性质可以用电容测量仪进行测试。
电容器用金属化薄膜分析的基本原理是:通过对电容器表面上的氧化铝薄膜进行打孔,再在金属薄膜上封闭,从而形成一种与原始电容器相似的结构。
通过电容测量仪可以测试这种新的电容器结构的电容值,从而可以得到电容器的储电量和其他关键参数。
工艺流程电容器用金属化薄膜分析的工艺流程通常分为以下几个步骤:1.样品制备:首先需要从待测电容器中取出一部分样品,通常要求样品的表面要光滑、平整,并且不带有铁磁材料和其他干扰因素。
对于常见的耐高温电容器,还需要进行特殊的处理,以保持电容器样品的性能不受影响。
2.氧化铝层刻蚀处理:使用化学蚀刻或机械蚀刻等方法,从电容器样品表面刻掉部分氧化铝层,以形成一个小的孔洞。
3.金属化薄膜沉积:在刻孔洞处沉积金属或合金薄膜,创建金属化薄膜的堆叠结构。
金属化薄膜的厚度通常是几百纳米,但可以根据具体的需求进行调整。
4.封孔处理:使用特殊的密封剂或者放置在钝化环境中,进行封孔处理,以保证金属化薄膜的稳定性和可靠性。
5.测试与分析:最后对金属化薄膜进行测试和分析,以获得电容器的精确参数。
适用范围电容器用金属化薄膜分析在电子元器件制造和研发过程中有着广泛的应用。
以下是一些常见的电容器用金属化薄膜分析的适用范围:•电容器寿命测试:在工业实践中,电容器寿命是电子元器件使用寿命测试中的一个重要指标。

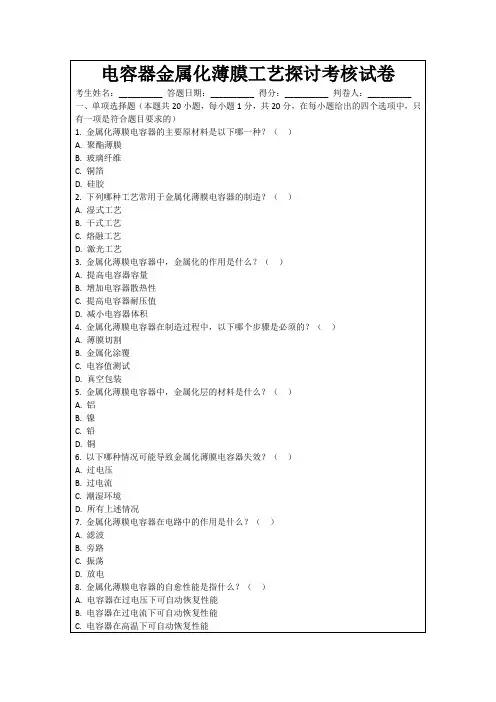

电容器金属化薄膜工艺探讨考核试卷
B.金属化涂覆
C.烧结工艺
D.电容值测试
16.金属化薄膜电容器在储存和使用过程中,以下哪个因素需要特别注意?()
A.温度
B.湿度
C.震动
D.所有上述因素
17.以下哪种材料不适用于金属化薄膜电容器的金属化层?()
A.铝
B.镍
C.铅
D.钽
18.金属化薄膜电容器在电路中,以下哪个作用最为常见?()
4.金属化薄膜电容器的自愈性能主要依赖于其_______。
5.在交流电路中,金属化薄膜电容器主要起到_______作用。
6.金属化薄膜电容器的温度系数通常在_______ppm/°C左右。
7.金属化薄膜电容器在潮湿环境中的性能可能会受到_______的影响。
8.金属化薄膜电容器的设计中,为了提高其耐电压能力,可以采取_______措施。
9.金属化薄膜电容器的等效串联电阻(ESR)主要取决于_______。
10.在选择金属化薄膜电容器时,应根据实际应用需求来确定其_______。
四、判断题(本题共10小题,每题1分,共10分,正确的请在答题括号中画√,错误的画×)
1.金属化薄膜电容器比陶瓷电容器更适合用于高频电路。()
2.金属化薄膜电容器在直流电路中主要起到滤波作用。()
B.镍
C.铅
D.银合金
11.金属化薄膜电容器在储存和使用时,以下哪些措施可以减少性能下降的风险?()
A.避免高温
B.避免潮湿
C.避免剧烈震动
D.避免长时间未使用
12.金属化薄膜电容器与传统的纸介质电容器相比,以下哪些方面有显著不同?()
A.容量
B.尺寸
C.寿命
D.环境适应性
13.以下哪些因素会影响金属化薄膜电容器的温度系数?()
电容器用金属化薄膜模板
电容器用金属化薄膜模板电容器是一种被广泛应用于各个领域的电子元件,其主要功能是存储电荷并将其释放。
在电容器中,金属化薄膜模板是一种常用的材料,可以作为电容器两极板的基础材料来使用。
本文将对电容器用金属化薄膜模板进行介绍。
什么是金属化薄膜模板?金属化薄膜模板是一种表面经过金属化处理的薄膜材料。
它具有较好的导电性,可以作为电容器的极板基础材料,使得电容器的性能更加稳定。
金属化薄膜模板的制作方法金属化薄膜模板的制作方法大致分为以下几个步骤:第一步:原材料的准备制作金属化薄膜模板的原材料主要包括薄膜基材和金属蒸发源。
常用的薄膜基材有聚酰亚胺薄膜(PI)、聚酰胺薄膜(PA)、聚丙烯薄膜(PP)等,不同的基材也可以根据需要进行选择。
金属蒸发源一般使用钨丝或钛金属。
第二步:制备真空环境采用物理气相沉积(PVD)技术进行金属化处理,需要在真空环境下进行,因此需要制备真空设备,并对其进行调试。
第三步:进行金属蒸发在已经制备好的真空环境下,点燃金属蒸发源,将金属蒸发到薄膜基材中,实现对基材进行金属化处理。
第四步:进行表面处理金属化薄膜模板制备完成后,需要对其进行表面处理。
主要包括去除浮尘和金属粒子等杂质,在保证其导电性的前提下,尽可能使其表面平整光滑。
金属化薄膜模板在电容器中的应用金属化薄膜模板在电容器中的应用主要表现在以下几个方面:提高电容器性能使用金属化薄膜模板作为电容器极板的基础材料,可以提高电容器的性能,使得电容器在不同的工作负载下具有更加稳定的电学性能。
降低电容器成本金属化薄膜模板的制备技术已经比较成熟,通过合理的工艺控制和加工工具的使用,可以大幅降低电容器制造过程中的成本,提高制造效率。
增加电容器结构稳定性电容器在工作过程中需要承受多种不同的力和压力,而金属化薄膜模板的使用,可以增加电容器的结构稳定性,使得电容器的使用寿命得到有效延长。
结论金属化薄膜模板作为电容器的基础材料,具有非常重要的应用价值。
通过对其制备及在电容器中的应用,我们可以看到其在当前电子元器件制造领域中的广泛使用。
金属化薄膜电容寿命
金属化薄膜电容器的寿命与多个因素相关,包括工作环境、电压应力、温度、频率、材料质量等。
以下是一些可能影响金属化薄膜电容器寿命的关键因素:
温度:温度是影响电子元器件寿命的重要因素之一。
高温可能导致电解质蒸发、材料老化等问题,因此低温环境通常有助于提高电容器的寿命。
电压应力:电容器在长时间内承受高电压可能导致电介质的击穿,从而降低寿命。
因此,稳定的电源电压和适当的设计以及电压选取是至关重要的。
湿度:湿度可能对金属化薄膜电容器产生负面影响,尤其是对于一些非常湿润的环境,可能导致电介质老化和电容器性能下降。
频率:高频率下,电容器可能会因为涡流和损耗等因素而发热,这可能影响电容器的寿命。
因此,在高频应用中要选择适当的电容器类型。
材料质量:电容器的寿命与使用的材料质量有关。
优质的材料和制造工艺通常可以提高电容器的性能和寿命。
电容器类型:不同类型的金属化薄膜电容器(例如聚酯薄膜电容器、聚酰亚胺薄膜电容器等)具有不同的性能和寿命特性。
选择适合特定应用的电容器类型是至关重要的。
设计工艺:电容器的设计工艺也会影响其寿命。
良好的设计可以降低电容器内部的应力,减小损耗,并提高电容器的寿命。
在实际应用中,制造商通常提供关于其产品寿命和使用条件的详细规格。
因此,建议在选型时参考制造商提供的技术文档,确保电容器的使用环境与规格要求相符。
金属化聚丙烯薄膜
75
+1
-0.5
155(130-160) 175(135-180) 240(200-250) 300(260-320) 留边宽度(b)及允许偏差(mm) b ≤ 0.3 0.3 < b ≤ 1.0 1.0 < b ≤ 2.0 b > 2.0 ±0.15 ±0.2 ±0.25 ±0.3
◆ 薄膜宽度和留边的允许偏差 薄膜宽度(B)及允许偏差(mm) B ≤ 6.4 6.4 < B ≤ 30.0 B > 30.0 ◆ 聚丙烯基膜技术指标 项目 密度(g/cm3) 抗拉强度(Mpa) 弹性模量 Mpa) 拉伸率(%) 热收缩率(%) 吸水性(%) 聚丙烯膜 0.91 ≥100 ≥2300 MD≥80 TD≥50 MD≤4 TD≤2 < 0.1 120℃±2℃,15min 24h, 20℃ 测试标准 ±0.1 ±0.15 ±0.2
金属化聚丙烯薄膜
◆ 特点 金属化薄膜是在真空状态下,将铝或锌铝蒸镀到薄膜的表面。该材料介电常数大,绝 缘电 阻高,耐热性能好,抗拉伸性能好,适用于制作金属化聚丙烯薄膜电容器。 ◆ 类型 Type MPPA MPPA MPPA 产品名称 单面单留边铝金属化聚丙烯膜 单面双留边铝金属化聚丙烯膜 单面中留边铝金属化聚丙烯膜
MPPAZH
单面单留边锌铝金属化加厚边聚丙烯膜 单面双留边锌铝金属化聚丙烯膜 单面中留边锌铝金属化加厚边聚丙烯膜 单面多串式留边铝金属化聚丙烯膜
MPPAZH MPPAZH MPPA
注:以上型号是常用型号,如果需要别的金属化膜,请联系我们;对于高温聚丙烯膜, 型 号表示方式就是在上述型号前加 H,如 HMPP。 ◆ 厚度 厚度(μm) 偏差 ◆ 宽度和留边 宽度 ≥4.5mm, 留边 0.25mm~4.0mm ◆ 方块电阻 方阻值(Ω/□) 1.0~2.4 >2.4 ◆ 膜卷内径、外径 偏差 ±25% ±30% 2.5 ~ 15 ±10%
电力电子行业金属化薄膜电容-PPT精选文档
图3:双面多串联
機密-僅供内部使用
A. 内部结构分类 1 双面金属化膜,内部串联结构 2 单面金属化膜,内部串联结构 3 单面金属化膜,内部不串 4 单面金属化膜,网状安全结构
B.按外形结构分类 1 外包胶纸,轴向引出:引线,片,螺孔 2 标准塑料外壳封装,线/片引出 3 标准金属外壳,螺孔/螺杆引出 4 定制,异型外壳
機密-僅供内部使用
外包胶纸,轴向引出 外包胶纸,轴向引出
标准铝外壳,螺孔/螺杆引出: 标准铝外壳,螺孔/螺杆引出
标准塑料外壳封装, 片
/
线 引出
定制,异型外壳
機密-僅供内部使用
薄膜电容器的工艺流程
芯子卷绕
芯子热定型 Heat treatment 灌 封
喷
金
赋
能
半成品检测 Middle 僅供内部使用
薄膜电容的优势 薄膜电容的发展趋势 (针对DC-LINK) 薄膜电容的关键材料 薄膜电容的常用结构及分类薄 薄膜电容器的工艺流程 对薄膜电容和电解电容对比分析 DC-LINK电容在电力电子设备中的功能和应用。
機密-僅供内部使用
薄膜电容的优势
• 1.承受高有效电流的能力,最高可达1Arms/μF。 • 2.抗浪涌能力强,能承受2UnV 的浪涌电压 • 3.承受高峰值的电流能力,dv/dt高达100V/μs, ESL电感量小,充放 电速度快。 • 4.耐压高,能承受1.5倍于额定电压的过压。 • 5.无极性,能长期承受反向脉冲电压。 • 6.介质损耗小 ,ESR小,产品内部温升低,温度特性好。 • 7.体积小,长寿命,没有酸污染。 • 8.可长时间存储。 • 9. 替代电解并非等额容量替代,而是功能上的替代,根据不同的要求 确定容量。
機密-僅供内部使用
电力电子行业金属化薄膜电容
电力电子行业金属化薄膜电容
•网状安全膜示意图 •T型安全膜示意图
•機密-僅供内部使用
•薄膜电容最关键的材料
•介质—塑料薄膜(如:聚丙烯(PP),聚酯(PET),聚碳酸酯 (PC),聚苯硫醚,(PPS) ),塑料薄膜的性能直接影响到薄 膜电容的寿命和电气性能,国内做 PP 薄膜最好的厂家和 国外的高品质的 PP 薄膜(如德国的史泰拿、创斯普、法 国的波洛莱和日本东丽等)差距还相当大,特别是影响电 容寿命、耐压和高温特性的 PP 薄膜结晶度,国内厂家只 能做到 60~65%结晶度,而国外的能达 75~80%的结晶度, 并逐步在提高,这样如果用相同的厚度的薄膜、相同的工 艺做的产品,国外的高品质膜会比国内最好的膜做的产品 寿命长 50%、耐压高 30%以上。
PPT文档演模板
电力电子行业金属化薄膜电容
•2、寿命对比 •电解电容的寿命一般只有 2000~3000 小时,而长 寿命的也只 有 5000~6000 小时,而且容易发生漏 液和存在保质期;而薄膜电 容寿命一般是 100000 小时以上,而且是干式和无保质期限;下面 是薄膜 电容的寿命曲线图:
PPT文档演模板
• 每个功率单元的电气原理见图2所示,每个功率单元由外部 输入三相电源A/B/C供电,经内部整流滤波后逆变成单相电压 U/V输出。整流由三相不控整流完成。逆变部分采用IGBT功
率器件,控制方法采用SPWM(pwm脉冲宽度调制)逆变控制
技术。
PPT文档演模板
电力电子行业金属化薄膜电容
•.
PPT文档演模板
•图2、功率单元电气原理图
电力电子行业金属化薄膜电容
PPT文档演模板
•图3、功率单元相串原理
电力电子行业金属化薄膜电容
•功率单元中电压、功率换算关系: •1、相电压=线电压/√3 •2、功率单元电压=相电压/功率单元串联数 3、功率单元功率=变频器总功率/功率单元串联数/3 •例如:6 kVAC的高压变频器,功率为1.5 MW,每相由6个功 率单元串联叠加而成,3相共18个功率单元,那么: 相电压=6000/√3 = 3464.2 VAC 功率单元电压=3464.2/6 = 577.4 VAC 功率单元功率=1500/6/3 = 83.3 kW •对于3kV高压变频器,每相一般由3~4个功率单元串联叠加 而成;
薄膜电容简介
汇报人: 日期:
contents
目录
• 薄膜电容概述 • 薄膜电容的结构与原理 • 薄膜电容的应用领域 • 薄膜电容的市场趋势与挑战 • 薄膜电容的发展前景与展望 • 结语
01
薄膜电容概述
定义与特点
定义
薄膜电容是指使用薄膜材料作为电介质和电极的电容,通常采用金属箔或金属 化薄膜作为电极,以聚合物、金属、陶瓷等材料作为电介质。
新能源
总结词
新能源领域是薄膜电容应用的重要领域之一,薄膜电容在太阳能、风能等新能源发电系统中具有广泛 的应用。
详细描述
在太阳能和风能发电系统中,薄膜电容主要起到储存电能的作用,能够提高系统的效率和稳定性。此 外,薄膜电容还可以用于新能源发电系统的并网和逆变环节,对提高系统性能和稳定性具有重要作用 。
下一步计划与展望
01
02
03
04
加强研发力度,不断探索新的 薄膜材料和制造工艺,提高薄 膜电容器的性能和可靠性。
推进产业升级,提高生产自动 化程度,降低生产成本,提高
市场竞争力。
加强与国内外企业的合作与交 流,引进先进技术,提高企业
的技术水平和创新能力。
关注市场需求变化,及时调整 产品结构和优化产品设计,满
制造工艺
制造过程中可能涉及到的工艺包括 薄膜成型、金属化处理、切割和卷 绕等。
03
薄膜电容的应用领域
电力电子
总结词
电力电子是薄膜电容应用的主要领域之一,薄膜电容在电力 电子设备中发挥着重要作用。
详细描述
电力电子领域对薄膜电容的需求量较大,包括电源、逆变器 、变压器等多个方面。在这些应用中,薄膜电容主要起到滤 波、储能和缓冲的作用,能够提高电力电子设备的效率和稳 定性。
高压直流金属化薄膜电容器绝缘性能提升方法研究进展
高压直流金属化薄膜电容器绝缘性能提升方法研究进展一、简述随着电力电子技术的发展,高压直流(HVDC)金属化薄膜电容器在能源转换、传输和储存等领域的应用越来越广泛。
传统的高压直流金属化薄膜电容器在绝缘性能方面存在一定的局限性,如击穿电压低、介质损耗大等。
为了满足高速、高效、高可靠性的电力电子设备对绝缘性能的要求,研究人员对高压直流金属化薄膜电容器绝缘性能提升方法进行了深入研究。
提高高压直流金属化薄膜电容器绝缘性能的方法主要包括以下几个方面:优化电极结构:通过改变电极形状、尺寸和分布等参数,优化电极结构,以提高电容器的整体性能。
采用纳米级颗粒填充电极,可以有效降低介质损耗,提高击穿电压。
引入新型绝缘材料:研究和开发具有优异绝缘性能的新型材料,如高温超导体、高性能介电陶瓷等,作为电容器的主要绝缘介质,以满足高压直流应用的需求。
表面处理技术:通过表面处理技术,改善电容器表面的微观结构和化学性质,提高其绝缘性能。
采用低温共烧工艺(LTCC)对电极进行表面处理,可以显著降低介质损耗和串联电阻。
复合绝缘技术:将不同材料的绝缘层进行复合,以实现更好的绝缘性能。
将金属箔与聚酰亚胺薄膜复合,形成具有优异绝缘性能的复合材料,用于高压直流金属化薄膜电容器。
优化制造工艺:通过改进制造工艺,提高电容器的质量和稳定性,从而保证其良好的绝缘性能。
采用高精度的卷绕工艺和严格的质量控制措施,可以有效降低介质损耗和串联电阻。
通过对高压直流金属化薄膜电容器绝缘性能提升方法的研究,有望为电力电子设备提供更加可靠、高效的绝缘解决方案。
研究背景和意义提高高压直流金属化薄膜电容器绝缘性能可以显著降低设备的体积和重量,从而减小系统成本和能耗。
优化的绝缘材料可以提高设备的运行稳定性和可靠性,延长设备寿命,降低故障率,提高系统的安全性和经济性。
研究新型高压直流金属化薄膜电容器绝缘材料有助于推动相关领域的技术进步。
通过对绝缘材料的深入研究,可以揭示其物理机制和设计规律,为其他高性能绝缘材料的研究提供理论基础和实验依据。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.1.1.1.1.2电容器用金属化薄膜 Prepared on 22 November 2020电容器用金属化薄膜1 范围本标准规定了电容器用金属化薄膜的术语、产品分类、技术要求、试验方法、检验规则、以及标志、包装、运输和贮存。
本标准适用于电容器用金属化聚丙烯薄膜和金属化聚酯薄膜。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB/-2003计数检验程序第1部分:按接收质量限(AQL)检索的逐批检验计划GB/-××××电气绝缘用薄膜第2部分:试验方法3 术语3.13.2 基膜base film电容器用的能在其表面蒸镀一层极薄金属层的塑料薄膜。
3.33.4 金属化薄膜metallized film将高纯铝或锌在高真空状态下熔化、蒸发、沉淀到基膜上,在基膜表面形成一层极薄的金属层后的塑料薄膜。
3.53.6 自愈作用self-healing金属化薄膜介质局部击穿后立即本能地恢复到击穿前的电性能现象。
3.73.8 留边margin为实际制作电容器需要,将金属化薄膜一侧或两侧边缘或中间遮盖而形成不蒸镀金属的空白绝缘条(带)称为留边,其宽度称为留边量。
3.93.10 方块电阻square resistance金属化薄膜上的金属层在单位正方形面积的电阻值称为方块电阻,用Ω/□表示,通常用方块电阻来表示金属镀层的厚度。
3.113.12 金属化安全薄膜metallized safe film金属层图案含有保险丝安全结构的金属化薄膜。
按保险丝安全结构特点可分网格安全膜、T形安全膜和串接安全膜等。
4 分类4.1 产品类型MPPA(MPETA)——单面铝金属化聚丙烯(或聚酯)薄膜,见图1-图3。
图1 图2图3MPPAD(MPETAD)——双面铝金属化聚丙烯(或聚酯)薄膜,见图4和图5。
图4 图5 MPPAH(MPETAH)——边缘加厚金属层的单面铝金属化聚丙烯(或聚酯)薄膜,见图6。
MPPAZ(MPETAZ)——单面锌铝金属化聚丙烯(或聚酯)薄膜,见图7。
图7MPPAZHX(MPETAZHX)——边缘加厚金属层的单面锌铝金属化聚丙烯(或聚酯)网格型安全薄膜,见图8。
图8MPPAT(MPETAT)——单面铝金属化聚丙烯(或聚酯)T型安全薄膜,见图9。
图9代号中:M表示金属化;PP表示聚丙烯薄膜;PET表示聚酯薄膜;A表示镀层金属为铝;AZ表示镀层金属为锌铝复合;D表示双面金属化;H表示边缘加厚金属层;X 表示网格安全膜;T 表示T形安全膜。
4.2 留边类型4.2.1 有留边产品的分类及留边字符代号S——留边在膜的一侧,见图1、图4、图6及图7;T——留边在膜的两侧,见图2;M——留边在膜的中间,见图3。
4.2.2 无留边的产品不加留边字符代号,见图5。
4.3 规格金属化薄膜的规格用三节阿拉伯数字表示,第一节数字表示金属化膜的标称厚度(μm),第二节数字表示金属化薄膜的宽度(mm),第三节数字表示金属化薄膜的留边量(mm),各节数字间分别用乘号(×)相连接。
示例:8×75×表示金属化薄膜厚度为8μm,宽度为75mm,留边量为。
4.4 产品型号产品型号由产品类型、留边类型和规格三部分组成。
规格留边类型产品类型图 10 产品型号示例4.5 产品型号示例例1:MPETA—S—6×8×2厚度为6μm,宽度为8mm,留边量为2mm,留边在膜一侧的单面铝金属化聚酯薄膜。
例2:MPPAZH—S—6×10×厚度为6μm,宽度为10mm,留边量为,留边在膜一侧的单面边缘加厚金属化层的锌铝复合金属化聚丙烯薄膜。
例3:MPETAD—6×35厚度为6μm,宽度为35mm,无留边的双面铝金属化聚酯薄膜。
例4:MPPAZX—S—6×8×2厚度为6μm,宽度为8mm,留边量为2mm,留边在膜一侧的单面锌铝复合金属化聚丙烯网格型安全薄膜。
5 技术要求5.1 膜卷外观5.1.1 金属化薄膜留边处应清晰,不应有模糊的金属边界。
5.1.2 金属化薄膜端面应平整,不允许有纵向皱折,但允许有在正常卷绕张力下能消除的皱折,即允许有少量可消除的皱纹。
5.1.3 金属化薄膜面应清洁,金属层光亮,附着力良好,不应有伤痕,特别不允许有纵向划痕,但允许有不影响膜性能的痕迹和自愈点。
5.1.4 金属化薄膜膜卷端面应平滑,无毛刺,膜卷端面无凹凸,允许在开始卷绕时有半圈以及每个接头处允许有一圈不大于1mm的膜层凹凸。
5.2 膜卷性能5.2.1 膜卷尺寸及偏差见表1表1 膜卷尺寸及偏差注:膜卷内芯直径和膜卷外径可由供需双方商定。
5.2.2 膜卷松动度:膜卷端面应能承受P kg=×膜宽B(mm)的轴向重力而不发生松动。
5.2.3 每卷膜接头应不多于2个且两个接头间的最短距离为500m。
每个接头处必须用胶带粘牢并且在正常的卷绕张力下不会断开,且每个接头所产生的凸起不应大于。
5.2.4 膜卷侧向摆动H、偏心度S、端面盆形b、膜卷翘边A和膜层位移C的要求见表2。
表2 膜卷侧向摆动H、偏心度S、端面盆形b、膜卷翘边A和膜层位移C的要求单位为毫米图11-1 图11-2 图11-3图11-4 图11-55.3 金属化安全薄膜5.3.1 金属化镀层上的安全保护结构应图案清晰,无可见缺陷。
5.3.2 保险丝及图案尺寸偏差5.3.2.1 金属化网格型安全薄膜的隔离带和保险丝图案(见图12)尺寸偏差见表3。
图12 金属化网格型安全薄膜表3 金属化网格型安全薄膜尺寸偏差单位为毫米5.3.2.2 金属化T型安全薄膜的隔离带和保险丝图案(见图13)尺寸偏差见表4。
图13 金属化T型安全薄膜表4 金属化T型安全薄膜尺寸偏差注:保险丝图案、尺寸偏差可由供需双方商定。
5.4 性能要求金属化薄膜性能要求见表5规定。
6 试验方法6.1 试验条件除非另有规定,所有试验均应按下列规定在正常试验大气条件下进行。
温度:20℃~30℃;相对湿度:45%~65%;洁净度:1万级。
试验前,试样应在试验温度下存放2h以上,以使试样达到这一温度,试验期间的环境温度应在报告中说明。
6.2 膜卷外观取1000mm长的膜在装有40w日光灯管的灯箱上检查。
膜面质量的检查可将膜片保持相当于卷绕时的张力下检验。
6.3 尺寸6.3.1 厚度按GB/第4章4.1.1条规定进行,厚度偏差按下式计算:6.3.2 膜宽按GB/第6章的规定进行。
6.3.3 留边宽度和安全膜保险丝及图案尺寸留边宽度测量使用有标尺的放大镜(分辨率为)或具有同等精度的测量器具进行测量,安全膜保险丝及图案尺寸测量使用有标尺的放大镜(分辨率为)或具有同等精度的测量器具进行测量,测量时不应在膜的横向和纵向施加压力或拉力。
6.3.4 膜卷偏心度S和翘边A的测量将膜卷放在直径为φ140mm旋转圆盘上,使其轴线与测量底座平板平行,将百分表及磁性表座如图14进行安装,将触头接触膜卷表面,将膜卷转动一周,读出最大变动量即为偏心度S;再将膜卷静止不动,把表座沿水平方向移动,读出最大变动量即为翘边A。
取两次测量的平均值作为测量结果。
图14 膜卷偏心度S和翘边A测量图15膜卷侧向摆动H和端面盆形b测量6.3.5 膜卷侧向摆动H和端面盆形b按第6.3.4所述将膜卷安装好,再将表头如图15安装在膜卷侧面靠近外径处,将膜卷轴转动一周,其表头所示的最大变动量即为膜卷侧向摆动H。
再将表靠近膜卷侧面外径处,将膜卷静止不动,把表头沿垂直方向往膜卷卷芯方向均匀滑动,直到卷芯处,读出最大变动量即为端面盆形b。
取两次测量的平均值作为测量结果。
6.3.6 膜层位移C用分度值为游标卡尺,在膜卷上测量膜卷的宽度,将测得值与按第6.3.2条所测得的膜卷宽度比较,两者之差即为膜层位移C。
6.3.7 卷芯内径及膜卷外径卷芯内径使用分度值为的游标卡尺测量,膜卷外径用钢直尺测量,取三次测量的平均值作为试验结果。
6.3.8 膜卷松动度6.3.8.1 试验仪器:质量为P(kg)、直径不大于卷芯外径的砝码及外径为200mm,内孔直径120mm,厚16mm的环形平板。
6.3.8.2 试验步骤:将试样膜卷放在环形平板上,将质量为P(kg)的砝码放在膜卷的芯环上,如图166.3.9将一膜卷装在重卷机上用适当的量具及目测法在倒卷过程中检查。
6.4 拉伸强度按GB/第11章有关规定进行,拉伸速度为100mm/min、夹具间距为100mm ±。
对于膜卷宽度小于15mm的膜卷,试样取膜卷宽度。
6.5 热收缩率按GB/第23章规定进行。
金属化聚丙烯薄膜烘焙温度为120℃±2℃,烘焙时间为10min;金属化聚酯薄膜烘焙温度为150℃±2℃,烘焙时间为15min。
6.6 直流介电强度按GB/第18章中直流试验50点电极法规定进行,当薄膜宽度较窄,不适用规定的Φ25mm上电极时,可按供需双方商定,根据薄膜宽度可适当采用较小的电极进行试验。
试验结果应在50点击穿测量值中分别去掉最大值,最小值各5点,计算其余40点的算术平均值,精确到个位。
6.7 方块电阻6.7.1 试验仪器:最小分度值为Ω/□的方块电阻仪、钢直尺及橡皮垫。
6.7.2 取样:用钢直尺沿膜卷卷绕方向截取长度为1000mm的薄膜为试样。
6.7.3 将试样放在橡皮垫上(金属层向上),用方块电阻仪探头沿长度方向均匀地取10点进行测量,10次读数的平均值为试验结果。
注:避免边缘效应对测量结果带来误差,测量探头应距离边缘不小于2mm。
对T型安全薄膜测量点应取单元格的中央位置。
对于网格型安全薄膜,需采用探头触点可测量单个网格的方块电阻仪进行测量。
6.8 金属层附着力附着力试验采用粘结强度为2 N/cm2~10N/cm2的胶带,在长度为1000mm试样上进行,将试样放在有橡皮垫的平面上,用上述胶带均匀地粘贴在试样的金属镀层上,粘接长度为100mm,粘贴时用力应均匀,使胶带与金属层完全贴合,然后,将胶带平稳地垂直撕下,观察金属镀层应无明显剥落现象。
7 检验规则7.1 产品检验分为:出厂检验和型式检验7.2 检验批由相同原料、同一类型、同一规格、相同工艺制造的并一次提交验收的产品为一检验批。
7.3 出厂检验金属化薄膜出厂检验时以成对金属化膜卷为单位。
除非另有规定,出厂检验按GB/T 规定一次抽样方案,具体项目见表6。
7.4 型式检验在生产中,当产品结构、材料、工艺有改变或生产设备大修理等可能影响金属化膜的性能时应进行型式检验。
