同步带传动设计 (2)

同步带传动设计 (2)

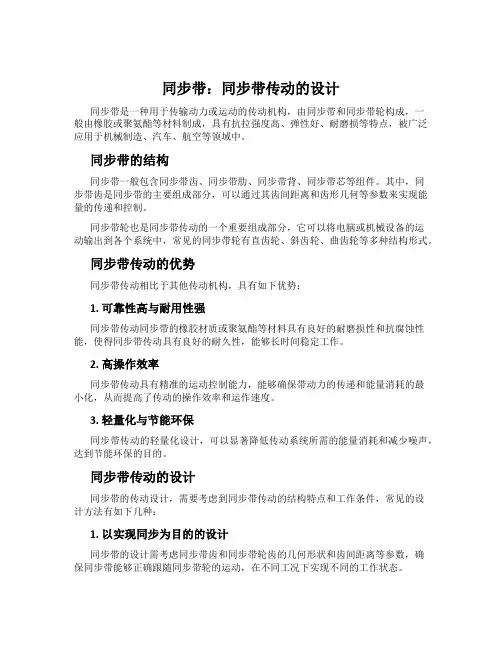

同步带传动设计

1. 引言

同步带传动是一种常见的传动方式,在许多机械设备中被广泛应用。本文将介绍同步带传动的基本原理、设计要点以及常见问题的解决方案。

2. 同步带传动原理

同步带传动是通过同步带和带轮的配合来实现传动的。同步带通常由强力橡胶或聚氨酯材料制成,具有齿形结构。带轮上的齿和同步带上的齿相互咬合,通过此咬合关系实现动力的传递。

同步带传动的优点包括传动平稳、传动效率高、寿命长等。由于同步带的齿形结构,传动过程中无滑动,因此传动效率较高。同时,同步带传动具有较大的扭矩传递能力,适用于承受大功率的传动需求。

3. 同步带传动设计要点

3.1 选取合适的同步带

选取合适的同步带是设计同步带传动的关键。在选择同步带时,需要考虑以下因素:

•功率传递需求:根据需要传递的功率大小选择合适的同步带。通常,功率越大,需要选择宽度越大的同步带。

•转速要求:根据传动的转速要求选择合适的同步带。在高速传动时,需要选择更耐磨、更耐高温的同步带。

•工作环境因素:根据工作环境的温度、湿度等因素选择耐老化、耐倏逝、耐化学腐蚀的同步带。

3.2 安装同步带传动装置

在安装同步带传动装置时,需要注意以下要点:

•扭转同步带传动装置前,应确保同步带齿与带轮齿能够完全咬合。

•保持同步带与带轮之间的运动链拉紧度适中,过紧会增加运动干涉力,过松会导致传动不稳定。

•针对不同的传动装置类型,选择合适的安装和调整方法。

3.3 设计同步带传动装置布局

在设计同步带传动装置的布局时,需要考虑以下因素:

•同步带传动装置的紧凑性:合理设计同步带的位置和布局,既能满足传动需求,又能尽量减小装置的体积。

同步带及带轮

同步带及带轮

同步带及带轮

同步带材料有聚胺酯及氯丁橡胶两种,内芯采用高强度纤维线或钢丝。具有耐油、耐老化、强度高、传动精确等特点。配套供应各种型号的同步带轮,采用磷化发黑工艺处理,永不生锈。客户提供带轮图纸,可订制加工。代理日本三星(MBL)、日本霓塔(NITTA)、美国盖茨(GATES)、德国奥比(OPTI)、马牌(CONTITECH)、意大利麦高迪(MEGADYNE)等公司进口同步带。货源正宗、价格优惠、交货及时、欢迎垂询订购!

可提供的同步带型号如下(包括国产和进口同步带型号):

一、梯型齿同步带:MXL、XL、H、XH、XXH、T5、T10、T20、AT5、AT10、AT20

二.圆弧齿同步带:HTD3M、HTD5M、HTD8M、HTD14M、HTD20M、S3M、S4.5M、S5M、S8M、S14M、德国OPTI(奥比)OMEGA系列进口圆弧齿同步带

三.双面齿同步带:DXL、DL、DH、DXH、DT5、DT10、HTD3M-DL、HTD5M-DL、HTD8M-DL、HTD14M-DL、DS3M、DS5M、DS8M、DS14M

四.开口同步带:XL、L、H、T5、T10、T20、HTD3M、HTD5M、HTD8M、HTD14M、S3M、S5M、S8M、S14M、AT5、AT10、AT20

五.美国盖茨(GATES)特种进口同步带:

A.精确圆弧齿同步带:1GT、1.5GT、2GT、3GT、5GT、8YU

B.高扭距修正圆弧齿同步带:8MGT2、14MGT2

C.保力强(PolyChain GT2)同步带:8MGT、14MGT

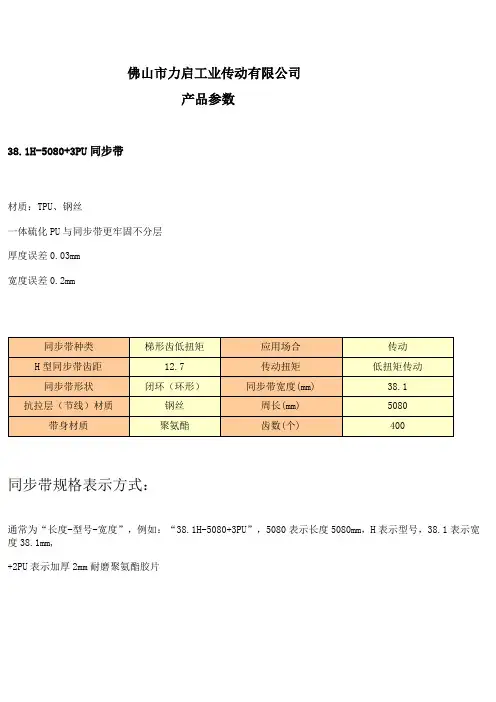

PU(聚氨酯)同步带

PU(聚氨酯)同步带

产品简介:聚氨酯同步带由热塑聚氨酯材料制成,具有较高抗磨损能力,各种类型钢丝芯保证其在传动中仍然保持良好的运动能力,生产公差小。开口PU同步带传动可靠且具有尺寸稳定性。生产过程中在齿面和域齿背加一层尼龙以保证在特殊应用中的运行特殊性不变,还可在皮带背面加厚一层聚氨酯以防止腐蚀或高负载

具有以下性能:

机械性能

1、尺寸稳定性- 预拉力低- 噪音低

2、高度耐磨损- 无须维护- 弹性好

3、直线速度最高可达80米/秒

化学性能

1、防老化、防水解、防紫外线UV A、防臭氧

2、工作温度:-30℃~+80℃短时间可承受最高+110℃

3、高度防油、防油酯

4、抗大多数酸、碱腐蚀

聚氨酯同步带的结构由带背、抗拉层、带齿三部分组成。

(1) 聚氨酯同步带带背

聚氨酯同步带的背部用以粘结包覆抗拉元件,应有良好的柔韧性和耐曲挠疲劳性能, 不易老化, 耐油性好, 耐磨损, 在聚氨酯同步带带背的内表面开有适当大小的尖角凹槽, 除因工艺要求外, 还能改善齿带的曲挠疲劳性能, 同时在运转过程中使带与轮齿间的截流空气逸出, 以消除部分噪音。

(2) 钢丝绳(或涤纶线绳) 抗拉层

抗拉层是同步带的抗拉元件, 用以传递动力, 并保证同步带在工作时节距不变。它采用多股钢丝绳(或涤纶线绳) 沿胶带宽度螺旋形地绕布, 其位置定为同步带的节线。抗拉层必须具有很高的抗拉强度和抗弯曲疲劳强度。弹性模数大, 工作时不允许有伸长, 从而保证同步带的节距不变。

(3) 聚氨酯同步带带齿

聚氨酯同步带的齿应具有较高的抗剪切强度, 良好的耐磨性和耐油性。带齿的节距分布要求很高, 带齿应与带轮齿槽正确啮合, 因此对带齿几何参数的正确性需有严格要求。聚氨酯同步带以优异的耐油、耐磨性能著称, 它适用与中小功率的高速运转场合,环境应比较干燥,工作温度一般为-20~+80 C。

同步带选型表-RPP3M型

同步带选型表-RPP3M型

RPP3M同步带传动特点

1、具有准确的传动比,无滑差,可获得恒定的速比,传动平稳,能吸振,噪音小,传动比范围大,一般可达1:10;

2、允许线速度可达50M/S,传递功率从几瓦到百千瓦;

3、传动效率高,一般可达98%,结构紧凑,适宜于多轴传动,不需润滑,无污染,因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。

RPP3M同步带同时分为用钢丝绳或玻璃纤维为强力层,外覆以聚氨酯或氯丁橡胶的环形带,带的内周制成齿状,使其与齿形同步带轮啮合。

RPP3M同步带广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中

RPP3M同步带使用时注意事项:

1、选购时注意RPP3M同步带表面整洁、皮带没有扭曲变形、带齿饱满。

2、RPP3M同步带严禁曲折,以免损伤骨架材料,影响皮带强度。

3、RPP3M同步带严禁划伤皮带,以免皮带早期损坏。

4、更换RPP3M同步带时,必须使皮带的张力降到最低,才能取出,严禁同步带在有高张力的情况下,利用非专业的工具硬性撬下来。

更多同步带选型表点击百度文库文档作者“zuolihong”查看

更多同步带选型表点击百度文库文档作者“zuolihong”查看

同步带齿形、型号、规格

同步带齿形、型号、规格

梯形齿同步带齿形图HTD圆弧齿同步带齿形图

STPD/STS圆弧齿同步带图RPP/HPPD圆弧齿同步带图

齿型代号型号Pd节距(mm) ht齿高(mm) hs带厚(mm) 角度2β°查看

英制梯型齿MXL 2.032 0.51 1.14 40 详细规格XXL 3.175 0.76 1.52 50 详细规格XL 5.080 1.27 2.30 50 详细规格L 9.525 1.91 3.60 40 详细规格H 12.70 2.29 4.30 40 详细规格XH 22.225 6.35 11.20 40 详细规格XXH 31.750 9.53 15.70 40 详细规格

公制梯型齿T2.5 2.5 0.7 1.30 40 详细规格T5 5 1.20 2.20 40 详细规格T10 10 2.50 4.50 40 详细规格T20 20 5.00 8.00 40 详细规格AT5 5 1.20 2.70 50 详细规格AT10 10 2.50 5.00 50 详细规格AT20 20 5.00 8.00 50 详细规格

HTD

3M 3 1.17 2.4 详细规格5M 5 2.06 3.8 详细规格8M 8 3.36 6.00 详细规格14M 14 6.02 10.00 详细规格20M 20 8.4 13.20 详细规格

STPD/STS

S2M 2 0.76 1.36 详细规格S3M 3 1.14 1.9 详细规格S4.5M 4.5 1.71 2.81 详细规格S5M 5 1.91 3.4 详细规格S8M 8 3.05 5.3 详细规格S14M 14 5.3 10.2 详细规格

同步带

同步带

同步带

同步带是以钢丝绳或玻璃纤维为强力层,外覆以聚氨酯或氯丁橡胶的环形带,带的内周制成齿状,使其与齿形带轮啮合。同步带传动时,传动比准确,对轴作用力小,结构紧凑,耐油,耐磨性好,抗老化性能好,一般使用温度-20℃―80℃,v<50m/s,P<300kw,i<10,对于要求同步的传动也可用于低速传动。

同步带齿有梯形齿和弧齿两类,弧齿又有三种系列:圆弧齿(H系列又称HTD带)、平顶圆弧齿(S系列又称为STPD带)和凹顶抛物线齿(R系列)。

梯形齿同步带

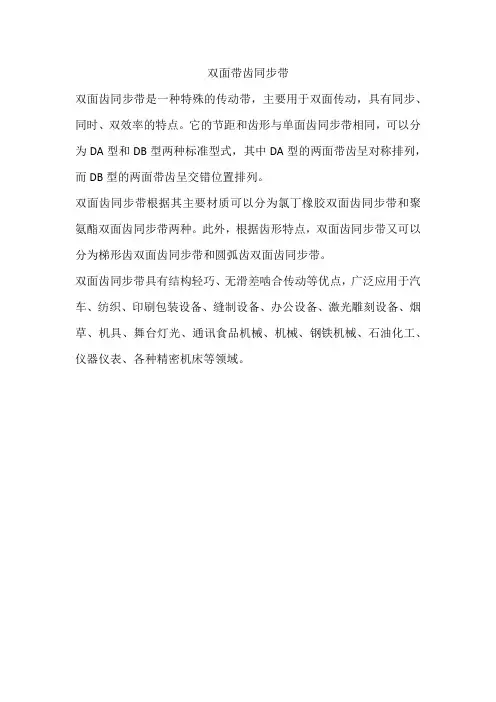

梯形齿同步带分单面有齿和双面有齿两种,简称为单面带和双面带。双面带又按齿的排列方式分为对称齿型(代号DA)和交错齿型(代号DB〕。

梯形齿同步带有两种尺寸制:节距制和模数制。我国采用节距制,并根据ISO 5296制订了同步带传动相应标准GB/T 11361~11362-1989和GB/T 11616-1989。

弧齿同步带

弧齿同步带除了齿形为曲线形外,其结构与梯形齿同步带基本相同,带的节距相当,其齿高、齿根厚和齿根圆角半径等均比梯形齿大。带齿受载后,应力分布状态较好,平缓了齿根的应力集中,提高了齿的承载能力。故弧齿同步带比梯形齿同步带传递功率大,且能防止啮合过程中齿的干涉。

弧齿同步带耐磨性能好,工作时噪声小,不需润滑,可用于有粉尘的恶劣环境。已在食品、汽车、纺织、制药、印刷、造纸等行业得到广泛应用。

方形齿同步带

型号节距(mm) 齿高(mm) 带厚(mm) 角度β°

MXL 2.032 0.51 1.14 40

XL 5.080 1.27 2.30 50

同步带技术参数

同步带技术参数

广州市力肯工控设备有限公司

广州力博工业皮带有限公司

聚氨酯同步带目录

梯形齿系列 (02)

T5 (02)

T10 (03)

T5 (03)

梯形齿((加强型))系列

AT5 (04)

AT10 (04)

梯形齿(英制齿))系列

XL (05)

L (05)

H (06)

XH (06)

圆弧齿系列

HTD3M (07)

HTD5M (07)

HTD8M (08)

HTD14M (08)

广州市力肯工控设备有限公司

广州力博工业皮带有限公司

聚氨酯同步带

型号:

参数特性

* 公制节距 2.5 mm

* 钢丝芯聚氨酯同步带

* 梯形齿形,按DIN 7721 T1标准

* 最适用于高柔性的驱动应用场合

* 被广泛使用在输送传动、线性驱动和小功率传动

公差范围

* 宽度公差:± [mm]

* 长度公差:± [mm/m]

* 厚度公差:±[mm]

技术参数

型号:T5 参数特性

* 公制节距 5 mm

* 钢丝芯聚氨酯同步带

* 梯形齿形,按DIN 7721 T1标准

* 最适用于高柔性的驱动应用场合

* 被广泛使用在输送传动、线性驱动和小功率传动

公差范围

* 宽度公差:± [mm]

* 长度公差:± [mm/m]

* 厚度公差:±[mm]

技术参数

广州市力肯工控设备有限公司

广州力博工业皮带有限公司

聚氨酯同步带

型号::T10 参数特性

* 公制节距 10 mm

* 钢丝芯聚氨酯同步带

* 梯形齿形,按DIN 7721 T1标准

* 最适用于高柔性的驱动应用场合

* 被广泛使用在输送传动、线性驱动和小功率传动

公差范围

* 宽度公差:± [mm]

* 长度公差:± [mm/m]

* 厚度公差:±[mm]

同步带的组成

同步带的组成

同步带的组成

同步带是机械传动系统中的重要组成部分,它能够将动力传递到旋转部件来驱动机械设备。同步带由以下几个基本组成部分构成: 1. 带体:同步带的带体通常由强韧的橡胶或聚氨酯材料制成,具有优异的弹性和耐磨性。带体的宽度和厚度可以根据具体的传动需求进行选择。

2. 齿形:同步带的齿形通常采用梯形或弧形,它们能够与同步轮上的齿相契合,从而保证传动的精度和稳定性。

3. 骨架材料:骨架材料是同步带支持带体和齿形的关键组成部分,通常由高强度的钢丝或玻璃纤维制成,具有优异的抗拉强度和耐热性能。

4. 绷紧装置:同步带在传动过程中需要保持一定的张力,以确保齿形与同步轮的正常契合。因此,同步带通常配备有绷紧装置,它可以通过弹簧或液压机构来维持带子的张力。

总之,同步带是由带体、齿形、骨架材料和绷紧装置构成的,这些组成部分的设计和制造质量对同步带的传动效率、精度和寿命等方面有着至关重要的影响。因此,在选择和使用同步带时,需要充分考虑其各项技术指标和性能要求。

- 1 -

聚氨酯同步带接驳工艺

聚氨酯同步带接驳工艺

聚氨酯同步带接驳工艺

聚氨酯同步带是一种广泛应用于机械传动领域的重要零件。它具有耐磨损、耐油性好、传动效率高等特点,因此被广泛用于各种工业设备中。而聚氨酯同步带的接驳工艺则是制造这种同步带的关键环节之一。

聚氨酯同步带的接驳工艺包括带芯接驳和带面接驳两种方式。带芯接驳是将两段同步带的带芯进行接头处理,使之连接成一体。而带面接驳是将两段同步带的带面进行接头处理,实现同步带的延长。接驳工艺的好坏直接影响着同步带的使用寿命和传动效果。

在聚氨酯同步带的接驳工艺中,首先需要选择合适的接驳材料。常用的接驳材料包括聚氨酯胶水、聚氨酯接头片等。这些材料具有良好的粘接性能和耐用性,能够确保接头的牢固性和耐久性。

接驳工艺的第一步是将待接驳的同步带进行切割。切割时需要注意切口的平整度和尺寸的准确性,以确保接头的质量。接着,需要对切口进行打磨,使其光滑平整,便于接头的粘接。

接下来,将接驳材料涂抹在切口处。涂抹时要均匀、适量,避免过多或过少。然后,将两段同步带的切口对准,用适当的压力将其接驳在一起。接头完成后,需要进行一定的固化时间,使接头充分粘合。

在实际操作中,还需要注意接驳工艺的一些技巧。首先,在切割同步带时要使用尖锐的刀具,以确保切口的平整度。其次,在涂抹接驳材料时要避免过多或过少,以免影响接头的质量。最后,在接头固化前要进行适当的压力处理,以确保接头的牢固性。

聚氨酯同步带的接驳工艺对于同步带的质量和使用寿命具有重要影响。一个好的接头能够确保同步带的传动效果稳定,减少故障发生的可能性。因此,在实际生产中,需要严格按照接驳工艺要求进行操作,确保接头的质量。

同步带同步带齿形介绍

同步带同步带齿形介绍

同步带配同步带轮它是替代传统的三角带配V带轮和链条配链轮传动必然产品,同步带配同步轮传动是齿与齿抱在一起作精密配合,无滑动差距,传动平稳,具有精确的传动比,还能吸震,噪音小,,实现最精准的自动化控制,传动比范围大,可达到1:10,还可实现二级传动,应用灵活,允许线速可达40m/s,5000-1000/min转(个别齿型,如:5GT,8YU),传动动效率高,一般可达98%-99%,传递功率从几瓦到数百千瓦,张紧力小,不需润滑,无污染,更换方便,同时在目前市场PU(聚氨酯)同步带基本国产化后,运用更广泛,特别是在陶瓷和玻璃行业。

方型齿同步带分为:最轻型MXL、超轻型XXL(目前市场还没有广泛用)、特轻型XL、轻型L、重型H、特重型XH、超重型XXH,共七种,这几种是目前市场用的最广泛的。

特殊齿型的同步带又分为:最轻型T2.5、轻型T5、重型T10、最重型T20,现市场上又有AT5,AT10,AT20的,很多工程师又会问这几款跟非AT的区别呀,AT型的齿型跟T型的差别底部为圆弧齿,而T型为全梯型齿,相对AT的传动会更精密一点,传动间隙小,当然噪音也会小些。

全圆弧齿同步带:HTD3M、HTD5M、HTD8M、HTD14M、HTD20M,圆弧齿同步带传动动精度高,噪音小。

半圆弧齿同步带:半圆弧齿同步带又称高扭矩同步带,型号有,S2M、S3M、S4.5M、S5M、S8M、S14M,这种齿型的同步带是高扭矩同步还高精度同步带,当然生产精度也高,价格相对也比较贵。

精确圆弧齿同步带:1.5GT、2GT、3GT、5GT这几种同步带目前国内生产厂家还是很少,以进口为主,市场也不,一般用于高精传动,进口设备常见,此型号皮带一般在自动化控制设备上用。

聚氨酯同步带性能与参数详解

聚氨酯同步带性能与参数详解

聚氨酯同步带图片
聚氨酯同步带与橡胶同步带区别
• 1、相对来说,聚氨酯同步带伸张性少,在 机械设备运行半年左右的时候,设备的往 返精度基本不度,而橡胶的同步带在运行 过程中会慢慢被拉长,对于精度多少有点 影响,因此有的维护人员会在半年左右对 同步带进行调整,这也是在使用过程中最 大的区别。 • 2、聚氨酯环保,符合ROHS,广泛应用于 无尘室车间,精密的点位的传动装置上面。
大量聚氨酯定制品图片及应用
• 我司有大量的138-3M-5MM宽的聚氨酯同步 带,可免费送样。如下图:
聚氨酯同步带的选型及应用的 参数详解
从所周知同步带在我们日常生活中 非常常见,那么在一些特殊场合, 对于传动精度要求高的场合,需要 用到聚氨酯同步带,那么我们下面 来看看它究竟是怎么样的同步带, 跟常用的有什么区别?
ቤተ መጻሕፍቲ ባይዱ
聚氨酯同步带的结构及图片
• 聚氨酯TPU同步带由进口热塑聚氨酯材料 制成,具有较高抗磨损能力,各种类型钢 丝芯保证其在传动中仍然保持良好的运动 能力,高速运行过程平稳性好,生产公差 小. • 聚氨酯同步带相对于橡胶同步带来说更环 保,符合ROHS 1、首先聚氨酯同步带不 易掉粉。 2、跟同步带轮接触过程中不会有 黑色粉尘粘在带轮上面。
聚氨酯同步带分类
• 聚氨酯同步带有根据颜色有黑色跟白色, 还有黄色。颜色都是根据不同的要求可以 调整,不过市面上面一般是黑色,白色跟 黄色这几种。 • 聚氨酯同步带根据用途有带钢丝的跟纤维 线的,这两种同步带的区别在区,纤维线 的弯曲半径可以更小,拉力更大。 • 聚氨酯同步带在使用方面又可以分为接驳 跟环带,不过环带的拉力跟使用寿命会很 好。

聚氨酯简介PPT课件

聚氨酯简介PPT课件
Add Your Company Slogan
聚氨酯(PU)
1
目录
1 聚氨酯分子结构及其如何决定性能 2 聚氨酯性能 3 wenku.baidu.com氨酯分类 4 聚氨酯用途 5 聚氨酯发展前景
2
.
分子结构
• 聚氨酯是含氮杂链聚合物,是聚氨甲酸酯的
简称。工业上生产聚氨酯的主要方法是采用 二异氰酸酯和二元醇缩聚而成,结构如下
8
阳离子型 聚氨酯
非离子型 聚氨酯
具有聚醚链段
.
混合型聚 氨酯
其他分类方法
固化特性 分类法
热固性聚氨酯 热塑性聚氨酯
9
组成 分类法
低聚物多元醇 聚酯型聚氨酯& 聚醚型聚氨酯 异氰酸酯的母体 结构 脂肪族聚氨酯& 芳香族聚氨酯
.
整理工艺 分类法
干式涂层用聚氨 酯可在织物表面 生成均匀透明的 薄膜 湿式涂层用聚氨 酯能够在织物表 面生成含有微孔 或气泡的薄膜
日本牌号为Sanxi
中国称氨纶
13
.
聚氨酯油漆
分为单组分油漆和双组分油漆 其中双组分油漆当今世界性能最好的聚氨酯油漆大 量用在小汽车、飞机、轮船方面。这种漆的保光性 保色性很突出,适宜用于户外耐候的磁漆
14
.
聚氨酯涂料
聚氨酯涂料同金属和建筑材料联合牢实,又耐磨、耐油、 耐气候老化,具有一定的弹性,可做成各种鲜艳色泽,所以聚 氨酯涂料可代替油漆,非常耐用,是受人们欢迎的涂料,是很 有发展前途的涂料。

同步带各型号部位尺寸及参数

同步带各型号部位尺寸及参数

同步带各型号部位尺寸及参数

在工程设计和制造中,同步带是一种常用的传动技术。不同型号的同步带具有不同的尺寸和参数,下面我们来详细介绍几种常见的同步带型号及其部位尺寸和参数。

1.HTD同步带

HTD(High Torque Drive)同步带是一种广泛应用于高扭矩传动的同步带。它的部位尺寸和参数如下:

- 气隙宽度:5mm、8mm、14mm等

- 齿距:3mm、5mm、8mm等

-齿形:圆弧形或正侧形

-材料:聚氨酯或橡胶

2.T系列同步带

T系列同步带是一种高精度、高扭矩传动的同步带。它的部位尺寸和参数如下:

- 气隙宽度:10mm、16mm、25mm等

- 齿距:2.5mm、5mm、10mm等

-齿形:三角形

-材料:聚氨酯或橡胶

3.XL系列同步带

XL系列同步带是一种常用于低功率传动的同步带。它的部位尺寸和参数如下:

- 气隙宽度:3.05mm、4.57mm、6.35mm等

- 齿距:2.54mm

-齿形:三角形

-材料:聚氨酯或橡胶

4.L系列同步带

L系列同步带是一种常用于低速大扭矩传动的同步带。它的部位尺寸和参数如下:

- 气隙宽度:9.53mm、12.7mm、15.88mm等

- 齿距:9.525mm

-齿形:三角形

-材料:聚氨酯或橡胶

以上是几种常见的同步带型号及其部位尺寸和参数。需要根据具体的传动需求选择合适的同步带型号,以确保传动的可靠性和高效性。

同步带材料

同步带材料

同步带材料

同步带材料是一种用于传动动力和实现运动的机械传动零件,广泛应用于各种工业领域。它由带体、齿形和齿间距组成,具有传动平稳、噪音小、传动效率高等优点。

同步带材料主要由三种材料组成:带体材料、齿形材料和齿间距材料。

带体材料是同步带材料的主要组成部分,它承受传动力,保证传动平稳性和传动效率。常见的带体材料有聚氨酯和氯丁橡胶等。聚氨酯带体具有较好的强度、耐磨性和抗老化性能,适用于高速和高负载的传动。氯丁橡胶带体具有较好的柔韧性和弯曲性能,适用于低速和低负载的传动。

齿形材料是同步带材料的齿部分,它是传递动力的关键部分。常见的齿形材料有玻璃纤维增强尼龙、铜制齿形和钢制齿形等。玻璃纤维增强尼龙齿形具有较好的耐磨性和强度,适用于大多数工业场合。铜制齿形具有较好的导电性和导热性,适用于高温和高电流的传动。钢制齿形具有较好的耐磨性和强度,适用于高速和高负载的传动。

齿间距材料是同步带材料的齿间部分,它用于调节齿与齿之间的间隙,保证传动平稳性。常见的齿间距材料有橡胶、聚氨酯和硅橡胶等。橡胶齿间距具有较好的柔韧性和弯曲性能,适用于低速和低负载的传动。聚氨酯齿间距具有较好的强度、耐磨性和抗老化性能,适用于高速和高负载的传动。硅橡胶齿间距具有较好的耐热性和耐腐蚀性,适用于高温和腐蚀性介质的传

动。

总的来说,同步带材料是一种机械传动零件,由带体材料、齿形材料和齿间距材料组成。不同的材料具有不同的特性和适用范围,可以根据具体的传动要求选择合适的材料。同步带材料在工业领域具有广泛的应用,可以提高传动效率、减少噪音和延长使用寿命。

同步带模组内部结构

同步带模组内部结构

同步带模组内部结构

同步带模组主要由以下几个部件组成:

1.同步带:同步带是模组的核心部件,主要由齿形同步带和芯轴组成。其作用是将传动力从电机传递给其他部件。

2.轴承:轴承负责支撑同步带、轴和其他传动部件,确保整个传动系统的平稳运行。

3.电机:电机是模组的动力源,带动同步带传递力量。

4.传感器:传感器可以监测和反馈模组的运行状态,并将这些信息传递给控制系统。

5.控制系统:控制系统可以实现对模组的控制和监测,包括起停、速度调节、转向等功能。通常使用PLC或CNC等控制器来实现。

总体来说,同步带模组结构简单明了,主要由同步带、轴承、电机、传感器和控制系统等几个基本部件组成,这些部件协同工作,实现了模组的高效稳定运行。

同步带

同步带

聚氨酯同步带(工业皮带传动带)

详细信息

1)聚氨酯同步带由连续的钢丝芯及热塑聚氨酯材料制成,是真正的无接口环型带。

2)聚氨酯同步带可以保证运行过程中的特性并承受高负载,这种皮带适用于高速动力传动及高负载传输。

环形同步带的特殊加工:

1)齿面加尼龙布

2)背面可轧特殊花纹,打磨及钻孔

3)皮带背面可覆盖加厚层

同步带工作原理:

同步带传动是由一条内周表面设有等间距齿的环形皮带和具有相应齿的带轮所组成,运行时,带齿与带轮的齿槽相啮合传递运动和动力,它是综合了皮带传动、链传动齿轮传动各自优点的新型带传动。

同步带功能特点:具有准确的传动比,无滑差,可获得恒定的速比(传动比范围大、效率高),传动平稳,能吸振,噪音小,允许线带度高,结构紧凑。还适用于多轴传动,不需润滑,无污染,广泛适用于不允许有污染和严格的恶劣环境中。

同步带传动具有以下特点:

(1)传动准确,工作时无滑动,具有恒定的传动比;

(2)传动平稳,具有缓冲、减振能力,噪声低;

(3)传动效率高,可达0.98,节能效果明显;

(4)维护保养方便,不需润滑,维护费用低;

(5)速比范围大,一般可达10,线速度可达50m/s,具有较大的功率传递范围,可达几瓦到几百千瓦;

(6)可用于长距离传动,中心距可达10m以上。

型号节距齿高带厚

2M 2 0.75 1.36

3M 3 1.22 2.4

5M 5 2.06 3.8

8M 8 3.36 6

14M 14 6.02 10

20M 20 8.4 13.2

橡胶工业皮带(同步带传动带)

该产品规格广泛应用于安防、玻璃陶瓷、建材木业、金属塑胶、印刷丝印、包装纺织、食品饮料、烟草、仪器仪表、电线电缆、电子电器、汽车、体育运动等行业的工控机械设备传动
