3汽车加油口盖总成(金属材质)设计与安装规范
汽车加油口盖设计校核规范
汽车加油口盖设计校核规范汽车加油口盖设计校核规范1范围本标准规定了汽车加油口盖设计校核规范的要求。
本标准适用于本公司汽车加油口盖设计校核。
2规范性引用文件无。
3 概述加油口盖总成包括外板、内板、铰链加强板、弹簧片或螺旋弹簧、销轴等，零件明细见表1。
关闭状态下加油口盖在缓冲块、弹簧片和锁销的共同作用下实现固定。
开启到最大开度时通过转动页板上的突起实现限位。
表1 加油口盖明细编号零件号名称数量材料料厚备注1 5416010001-XXX 加油口盖总成 12 5416101001-XXX 加油口盖外板 1 DC01 0.83 5416100001-XXX 加油口盖内板总成 14 5416111001-XXX 加油口盖内板 1 B210P1 1.55 5416113001-XXX 铰链销轴 1 20# Φ36 5416024001-XXX 扭簧 1 65Mn Φ1.67 5416117001-XXX 加油口盖铰链座 1 DC01 1.58 Q1840616 六角法兰面螺栓 24 加油口盖的人机工程校核加油口盖应保证拆装方便、固定可靠、方便拧开油箱盖进行加油操作等。
加油口盖的人机工程分析主要包括：加油口盖位置校核、加油口盖拆装工具接近性校核、油管拆装工具接近性校核、手操作空间校核和加油枪接近性校核等。
4.1 加油口盖位置的校核油管上加油口的位置应距离地面740毫米—880毫米（经验值），以方便加油操作。
如图1为某车型加油口位置距地面786mm。
4.2 加油口盖工具进出空间的校核加油口盖总成通过两个M6的螺栓（Q1840612）安装在油口盒上。
使用两个Φ16的圆柱对某车型进行校核，要求圆柱与油口盖加强板不干涉，如图2。
图2 加油口盖工具接近性校核4.3 油管拆装工具进出空间校核油管安装时从轮罩内抬升，安装面与轮罩上的油管安装面接触后，在车外油口盒处通过三个M6的螺栓（Q1840612）进行安装固定。
使用3个Φ16的圆柱对某车型进行校核，要求圆柱与油口盒不干涉，见图3。
加油口盖系统设计的研究
加油口盖系统设计的研究唐淳【摘要】This paper discusses the design of fuel door aim at some car.It recites how to design the structure、layout and installing of fuel door. At last it checks the journey and power of finished fuel door and compares of the initial goal value. It is proved that it is right design.%本文主要针对某一轿车的加油口盖系统进行设计，阐述了如何对加油口盖系统的各组成部分进行结构、布置和安装设计，最后对设计完成后的加油口盖系统进行了行程和力的校核，实车出来后经过试制试验满足目标性能要求。
【期刊名称】《汽车实用技术》【年(卷),期】2015(000)007【总页数】6页(P34-39)【关键词】加油口盖;结构设计;校核【作者】唐淳【作者单位】安徽江淮汽车股份有限公司，安徽合肥 230601【正文语种】中文【中图分类】U462.1CLC NO.:U462.1Document Code:AArticle ID:1671-7988(2015)07-34-06汽车汽油加注口一般有两个盖，分别称为油箱盖和车身加油口盖。
前者紧固在油箱加油管颈上，有保证油箱的密封、调节油箱内气压的作用；后者位于车身侧围，是遮挡在汽车油箱加注口上的一个部件，是车身外饰的一个重要的组成部分，不但有配合侧围钣金的装饰作用还有开闭的性能要求，外部形状主要依赖于车身侧围的形状，加油口盖的设计应充分考虑与侧围的间隙面差，与车身颜色的色差等相关因素，达到装配简单和性能要求平衡，既实用又具有自身特色。
加油口盖虽小，但它在车身上就相当于人脸上的一个器官，它对整车的外观影响很大。
轿车车身加油口盖零件设计分析
轿车车身加油口盖零件设计分析轿车汽油加注口一般有两个盖，分别称为油箱盖和车身加油口盖。
前者紧固在油箱加油管颈上，有保证油箱的密封、调节油箱内气压的作用；后者固定在车身上可以翻转打开，用来遮盖油箱盖。
近年来随着车身设计的发展，车辆加油口盖零件的设计有从金属向非金属，由主机厂散件装配到整体模块化外包的发展变化。
一些新材料、新工艺都在模块零件上出现，国内很多车辆上已经采用模块化的加油口盖。
加油口盖的布置轿车加油口盖的布置一般从以下四个方面综合考虑：1.加油口盖的布置与车身底部排气管、油箱的布置有关，一般油箱与排气管分布在车身的两侧，加油口盖与油箱同侧且距离较近。
通常加油口盖布置在没有排气管的一侧。
这样的布置主要是考虑减少油箱受热和减小加油管颈的尺寸。
前轮驱动的轿车上油箱的位置一般有四种布置方案(如图1)。
其中b为立式油箱，其他三个为卧式油箱。
一般认为后桥上方、车轮内侧的位置最安全。
即b方案最安全，但出于行李摆放和后座椅靠背可翻折等需要，实际上轿车多采用c、d方案。
图示中阴影部分为油箱加油管颈，端口部分即为加油口盖的位置。
2.考虑碰撞、翻车时的火灾安全问题，客车设计时通常将油箱口与乘客门异侧，轿车则更多设计成与驾驶者异侧。
并应避免布置在碰撞变形区内。
目前国际上对追尾碰撞主要关注燃油泄漏问题，一般认为不易把加油口盖布置得太靠近车辆尾部。
3.考虑加油方便性，加油口盖分左驾右置和右驾左置式。
这是因为早期的汽车加油站总是在路边，加油口盖布置在行驶方向的靠路边侧，方便加油。
车辆靠右侧行驶国家有：美国、俄罗斯、中国、加拿大、德国、希腊、古巴、巴西、墨西哥和摩洛哥等国家。
车辆靠左侧行驶国家有：英国、日本、泰国、印度、印度尼西亚、爱尔兰、澳大利亚、巴基斯坦、南非等国家。
但当这两种行驶方式的国家的车辆交互贸易时，考虑加油口盖位置改动的工程量较大。
一般均保持原设计位置，不再调整。
即出现了一些右驾右置油箱口盖和左驾左置油箱口盖的车辆。
汽车燃油箱盖、加油口QCT--488-2000
Ｇ １２６ ０１ －２０ 汽车燃油箱安全性能要求和 Ｂ ９ ８ 试验方法
Ｇ Ｔ 。 ９２ ９一１ ９ 硫化橡胶耐液体试验方法 Ｂ／ １ ６ ＱＣ Ｔ －２０ ４ ００ 汽车金属燃油箱技术条件 ／ ６ ４ 汽 车燃油箱 盖、 加油 口型式及 连接尺寸
燃油箱盖、 加油口 分为槽型和螺纹型两类。
２ ９３
中华 人民 共和 国汽 车行 业标 准
Ｑ ／ ４８ ２０ Ｃ Ｔ ８－ ００
汽 车 燃 油 箱 盖、加 油 口
代 替 ＱＣ／ ４ ８一 １ ９ Ｔ ８ ９９
范围
本标准规定 了汽车燃 油箱 盖、 加油 口的型式 、 连接尺寸及相关技术要求 、 试验方法 、 检验规则、 志、 标 包装、 运输 、 贮存 。 本标准适用于汽车燃 油箱 盖、 加油 口。 ２ 引用标 准 下列标准所包含 的条 文， 通过在本标准 中引用而构成 为本标 准的条文。本标准出版时 ， 所示版本均 为有效 ， 所有标 准都会被修订 ， 用本标准的各方应探讨使用下列标准最新 版本 的可能性 。 使
图３
工型 加 油 口示 意 图
图４ Ｉ 型加油 口示意 图
表 １ 槽型燃油箱盖 、 加油 口型式及连接 尺寸
பைடு நூலகம்
一欲 份
１ 兀
加油 口
燃 油箱盖锁片
Ｄ，
１ ０ １ ５ － ８ ０ －５ ７ － ８ ０ ０ ｄ ９ ７ ４ ＾－ ８ １ ４ ５ ４ ７ １
Ｄ ９ ０ ３ － ４ ５ ０ ５ － ６ ０ ４
ｆ，
１ １ １ ０ １ ４
２９ ５
Ｑ ／ ４８ ２０ Ｃ Ｔ ８－ ００ ３２ 螺纹型燃油箱盖及加油 口型式按 图 ５ 表 ２ ． 及 执行。
外早
（ 内级 纹型 〕

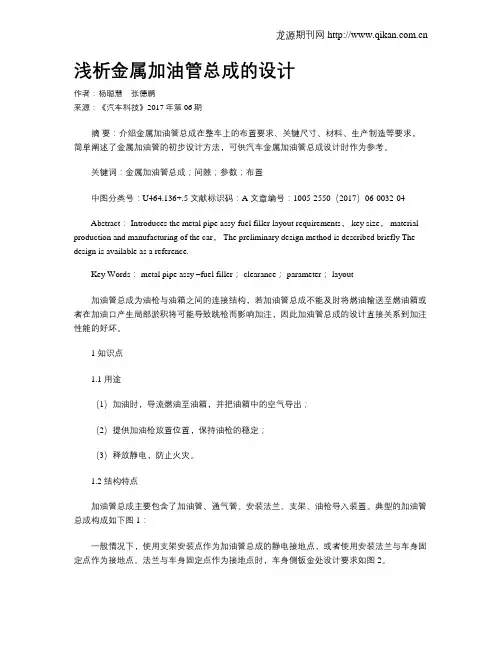

浅析金属加油管总成的设计
浅析金属加油管总成的设计作者：杨聪慧张德鹏来源：《汽车科技》2017年第06期摘要：介绍金属加油管总成在整车上的布置要求、关键尺寸、材料、生产制造等要求，简单阐述了金属加油管的初步设计方法，可供汽车金属加油管总成设计时作为参考。
关键词：金属加油管总成；间隙；参数；布置中图分类号：U464.136+.5 文献标识码：A 文章编号：1005-2550（2017）06-0032-04Abstract： Introduces the metal pipe assy-fuel filler layout requirements， key size， material production and manufacturing of the car， The preliminary design method is described briefly The design is available as a reference.Key Words： metal pipe assy –fuel filler； clearance； parameter； layout加油管总成为油枪与油箱之间的连接结构，若加油管总成不能及时将燃油输送至燃油箱或者在加油口产生局部淤积将可能导致跳枪而影响加注，因此加油管总成的设计直接关系到加注性能的好坏。
1 知识点1.1 用途（1）加油时，导流燃油至油箱，并把油箱中的空气导出；（2）提供加油枪放置位置，保持油枪的稳定；（3）释放静电，防止火灾。
1.2 结构特点加油管总成主要包含了加油管、通气管、安装法兰、支架、油枪导入装置。
典型的加油管总成构成如下图1：一般情况下，使用支架安装点作为加油管总成的静电接地点，或者使用安装法兰与车身固定点作为接地点。
法兰与车身固定点作为接地点时，车身侧钣金处设计要求如图2。
支架安装点作为接地点时，使用带刮漆功能的螺栓，且车身侧需要在涂胶前保护接地点。
汽车加油加气站设计与施工规范
LPG加气工艺及设施7.1 LPG储罐7。
1.1 加气站内液化石油气储罐的设计，应符合下列规定：1 储罐设计应符合国家现行标准《钢制压力容器》GB150、《钢制卧式容器》JB4731和《固定式压力容器安全技术监察规程》TSG R0004的有关规定.2 储罐的设计压力不应小于1.78MPa。
3 储罐的出液管道端口接管高度，应按选择的充装泵要求确定。
进液管道和液相回流管道宜接入储罐内的气相空间。
7.1。
2 储罐根部关闭阀门的设置应符合下列规定:1 储罐的进液管、液相回流管和气相回流管上应设止回阀。
2出液管和卸车用的气相平衡管上宜设过流阀。
7.1.3 储罐的管路系统和附属设备的设置应符合下列规定：1 储罐必须设置全启封闭式弹簧安全阀。
安全阀与储罐之间的管道上应装设切断阀，切断阀在正常操作时应处于铅封开状态.地上储罐放散管管口应高出储罐操作平台2m及以上，且应高出地面5m及以上。
地下储罐的放散管管口应高出地面 5.0m及以上。
放散管管口应垂直向上，底部应设排污管。
2 管路系统的设计压力不应小于2。
5MPa。
3 在储罐外的排污管上应设两道切断阀，阀间宜设排污箱。
在寒冷和严寒地区,从储罐底部引出的排污管的根部管道应加装伴热或保温装置。
4 对储罐内未设置控制阀门的出液管道和排污管道，应在储罐的第一道法兰处配备堵漏装置.5 储罐应设置检修用的放散管，其公称直径不应小于40mm，并宜与安全阀接管共用一个开孔。
