实验练习使用多用电表
![实验练习使用多用电表](https://img.taocdn.com/s3/m/3ceaf4e0aaea998fcc220efd.png)
一、电流表与电压表的改装 1•改装方案2•校正 (1) 电压表的校正电路如图 1所示,电流表的校正电路如图2所示•图1图2(2) 校正的过程是:先将滑动变阻器的滑动触头移到最左端,然后闭合开关,移动滑动触头,使改装后 的电压表(电流表)示数从零逐渐增大到量程值,每移动一次记下改装的电压表 (电流表)和标准电压表(标准电流表)的示数,并计算满刻度时的百分误差,然后加以校正 二、欧姆表原理(多用电表测电阻原理) 1. 构造:R 和红、黑表笔组成.3欧姆表内部:电流表、电池、调零电阻串联 外部:接被测电阻 R x . 全电路电阻R 总=R g + R+ r + R x . 2. 工作原理:3. 刻度的标定:R,使1= l g ,电流表的指针达到满偏,这一过程实验练习使用多用电表如图3所示,欧姆表由电流表 G 、电池、调零电阻 闭合电路欧姆定律,I =红、黑表笔短接(被测电阻R x = 0)时,调节调零电阻叫欧姆调零.(1)当1 = l g时,R x= 0,在满偏电流l g处标为"0” .(图甲)⑵当1 = 0时,R x is,在1 = 0处标为“三 .(图乙)(3)当1 = 2g时,R x = R g+ R+ r,此电阻值等于欧姆表的内阻值,R x叫中值电阻.三、多用电表1•多用电表可以用来测量电流、电压、电阻等,并且每一种测量都有几个量程图42•外形如图4所示:上半部分为表盘,表盘上有电流、电压、电阻等多种量程的刻度;下半部分为选择开关,它的四周刻有各种测量项目和量程•3•多用电表面板上还有:欧姆表的欧姆调零旋钮 (使电表指针指在右端零欧姆处 )、指针定位螺丝(使电表指针指在左端的“ 0”位置)、表笔的正、负插孔(红表笔插入“ + ”插孔,黑表笔插入“―”插孔)•四、二极管的单向导电性1•晶体二极管是由半导体材料制成的,它有两个极,即正极和负极,它的符号如图5甲所示•图52•晶体二极管具有单向导电性 (符号上的箭头表示允许电流通过的方向).当给二极管加正向电压时,它的电阻很小,电路导通,如图乙所示;当给二极管加反向电压时,它的电阻很大,电路截止,如图丙所示•3•将多用电表的选择开关拨到欧姆挡,红、黑表笔接到二极管的两极上,当黑表笔接“正”极,红表笔接“负”极时,电阻示数较小,反之电阻示数很大,由此可判断出二极管的正、负极1•实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个•2•实验步骤(1)观察:观察多用电表的外形,认识选择开关的测量项目及量程(2)机械调零:检查多用电表的指针是否停在表盘刻度左端的零位置•若不指零,则可用小螺丝刀进行机械调零•(3)将红、黑表笔分别插入“ + ”、“ ―”插孔•(4)测量小灯泡的电压和电流•①按如图6甲所示的电路图连好电路,将多用电表选择开关置于直流电压挡』小、灯泡两端的电压•图6②按如图乙所示的电路图连好电路,将选择开关置于直流电流挡,测量通过小灯泡的电流(5)测量定值电阻①根据被测电阻的估计阻值,选择合适的挡位,把两表笔短接,观察指针是否指在欧姆表的“0”刻度,若不指在欧姆表的“ 0”刻度,调节欧姆调零旋钮,使指针指在欧姆表的“0”刻度处;②将被测电阻接在两表笔之间,待指针稳定后读数;③读出指针在刻度盘上所指的数值,用读数乘以所选挡位的倍率,即得测量结果;④测量完毕,将选择开关置于交流电压最高挡或“OFF”挡•1•多用电表使用注意事项(1)表内电源正极接黑表笔,负极接红表笔,但是红表笔插入“+”插孔,黑表笔插入“―”插孔,注意电流的实际方向应为“红入”、“黑出”.(2)区分“机械零点”与“欧姆零点”•机械零点是表盘刻度左侧的“ 0”位置,调整的是表盘下边中间的指针定位螺丝;欧姆零点是指刻度盘右侧的“0”位置,调整的是欧姆调零旋钮•(3)由于欧姆挡表盘难以估读,测量结果只需取两位有效数字,读数时注意乘以相应挡位的倍率•(4)使用多用电表时,手不能接触表笔的金属杆,特别是在测电阻时,更应注意不要用手接触表笔的金属杆•⑸测量电阻时待测电阻要与其他元件和电源断开,否则不但影响测量结果,甚至可能损坏电表•(6)测电阻时每换一挡必须重新欧姆调零•(7)使用完毕,选择开关要置于交流电压最高挡或“OFF”挡•长期不用,应把表内电池取出•2•多用电表对电路故障的检测(1)断路故障的检测方法①用直流电压挡:a.将电压表与电源并联,若电压表示数不为零,说明电源良好,若电压表示数为零,说明电源损坏________ •b.在电源完好时,再将电压表与外电路的各部分电路并联•若电压表示数等于电源电动势,则说明该部分电路中有断点.②用直流电流挡:将电流表串联在电路中,若电流表的示数为零,则说明与电流表串联的部分电路断路_ •③用欧姆挡检测将各元件与电源断开,然后接到红、黑表笔间,若有阻值(或有电流)说明元件完好,若电阻无穷大 (或无电流)说明此元件断路•(2)短路故障的检测方法①将电压表与电源并联,若电压表示数为零,说明电源被短路;若电压表示数不为零,则外电路的部分电路不被短路或不完全被短路②用电流表检测,若串联在电路中的电流表示数不为零,故障应是短路命题点一教材原型实验例1(2017全国卷川23)图7(a)为某同学组装完成的简易多用电表的电路图•图中E是电池;R i、R2、R3、R4和R5是固定电阻,R6是可变电阻;表头的满偏电流为250讣,内阻为480 Q虚线方框内为换挡开关, A端和B端分别与两表笔相连•该多用电表有5个挡位,5个挡位为:直流电压 1 V挡和5 V挡,直流电流1 mA挡和2.5 mA挡,欧姆X 100 Q挡.图7(1)_____________________ 图(a)中的A端与(填“红”或“黑”)色表笔相连接•⑵关于R6的使用,下列说法正确的是 ___________ (填正确答案标号)•A.在使用多用电表之前,调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0 ”位置C.使用电流挡时,调整 R6使电表指针尽可能指在表盘右端电流最大位置(3)_______________________________ 根据题给条件可得 R1+ R2= Q, R4= Q.⑷某次测量时该多用电表指针位置如图(b)所示.若此时B端是与“ 1”相连的,则多用电表读数为__________ ;若此时B端是与“ 3”相连的,则读数为___________ ;若此时B端是与“ 5”相连的,则读数为_____________ •(结果均保留3位有效数字)答案⑴黑(2)B (3)160 880 (4)1.47 mA1.10 k Q2.94 V解析 (1)当B端与“3”连接时,内部电源与外部电路形成闭合回路,电流从 A端流出,故A端与黑色表笔相连接•(2)在使用多用电表之前,调整表头螺丝使电表指针指在表盘左端电流“ 0”位置,选项A错误;使用欧姆挡时,先将两表笔短接,调整 R6使电表指针指在表盘右端电阻“0”位置,选项B正确;使用电流挡时,电阻R6不在闭合电路中,调节无效,选项 C错误.(3)根据题给条件可知,当B端与“ 2”连接时,表头与R1、R2组成的串联电路并联,此时为量程1 mAR g 1 — 0.25 3的电流挡,由并联电路两支路电流与电阻成反比知,亠 =0 25 = 1,解得R1+ R2 = 160 Q.R1 + R2 °25 1当B端与“4”连接时,表头与R1、R2组成的串联电路并联后再与R4串联,此时为量程1 V的电压挡,表头与R1、R2组成的串联电路并联后的总电阻为120 Q,两端电压为0.12 V,由串联电路中电压与电阻成正比知:R4两端电压为0.88 V,贝U R4电阻为880 Q.⑷若此时B端是与“1”连接的,多用电表作为直流电流表使用,量程为2.5 mA,读数为1.47 mA.若此时B端是与“ 3”连接的,多用电表作为欧姆表使用,读数为11X 100 Q= 1.10 k Q.若此时B端是与“ 5”连接的,多用电表作为直流电压表使用,量程为 5 V,读数为2.94 V.1 某同学想通过一个多用电表的欧姆挡直接测量某电压表(量程为10 V )的内阻(大约几十千欧),该多用电表刻度盘上电阻刻度的中间值为 30.图8(1)欧姆挡的选择开关拨至 ________ (选填“X 1k ”或“x 100”)挡,先将红、黑表笔短接调零后,选 用图8中 ______ (选填“ A ”或“ B ”)方式连接•⑵如图9甲所示,该同学读出欧姆表的读数为 _______________ Q;如图乙所示,电压表的读数为 __________ V ,欧姆表电池的电动势为 __________ V.图9答案 (1)X 1k A (2)4 X 1045.0 8.75解析 (1)用多用电表测电阻时,应让指针指在中间刻度附近,因而应选 “X 1k”挡•多用电表测电阻时,需要用其内部电源,黑表笔接内部电源的正极,电压表的两接线柱中, 端,因而A 电路的连接方式正确• ⑵题图甲中欧姆表的读数为 40X 1 k Q= 40 k Q 题图乙中电压表的读数为知欧姆表中电池的电动势E = U +心U +駅5.0 V+ 代X 30 X 103 V=站5V.2二极管具有单向导电性, 其正向电阻很小,反向电“ + ”接线柱应接高电势5.0 V.由闭合电路的欧姆定律阻很大,现有一个二极管其正极记为A、负极记为B.某同学研究二极管正、反向电阻的相关实验操作过程如下:(1)先用多用电表的欧姆挡测量其电阻,其正向电阻约为10 Q,反向电阻约为50 k Q,则在测量二极管的正向电阻时,电表的红表笔应接傾“A”或“ B ”)端•(2)该同学设计了如图10所示的电路用伏安法进一步测量该二极管正反向电压均为 2 V时的电阻值,二极管接在1、2之间,电压表的内阻约为40 k Q,选用多用电表的直流电流挡作为电流表接在3、4 之间•该多用电表的直流电流有三个量程,量程和对应的内阻分别为:①50 ^A,内阻约为100 Q;②50 mA,内阻约为50 Q;③250 mA,内阻约为10 Q则在实验过程中,多用电表的红表笔应与接线柱(填“ 3”或“ 4”)相连;测二极管的反向电阻时电流表的量程应选用_______ (填“①”“②”或“③”),单刀双掷开关S2应拨向接点________ (填“5”或“ 6”).图10答案 (1)B (2)3 ①6解析 (1)多用电表测电阻时红表笔接表内电池的负极,所以测二极管的正向电阻时应与二极管的负极相连即与B相连;(2)红表笔是多用电表作直流电流表使用时的正接线柱,故应与接线柱3相连;电压为2 V时,二极管反接时的电流约为40 yA,所以应选用量程①;根据电压表和电流表内阻应采用电流表内接法,所以单刀双掷开关S2应拨向接点6.3在“练习使用多用电表”的实验中:图11(1)某同学用多用电表测量电阻,电路如图11甲所示,若选择开关置于“X 100”挡,按正确使用方法测量电阻R x的阻值,指针位于图乙所示位置,则R x= __________ Q.(2)若该欧姆表使用一段时间后,电池电动势变小,内阻变大,但此表仍能调零,按正确使用方法再测上述R x,其测量结果与原结果相比将____________ (选填“变大” “变小”或“不变”).⑶某同学利用图甲中的器材设计了一只欧姆表,其电路如图丙所示.①关于该欧姆表,下列说法正确的是___________ .A.电阻刻度的零位在表盘的右端B.表盘上的电阻刻度是均匀的C.测量前,不需要红、黑表笔短接调零D.测量后,应将开关 S断开②某同学进行如下操作:当R x未接入时,闭合开关 S,将红、黑表笔分开时,调节可变电阻,使电流表满偏•当R x接入A、B表笔之间时,若电流表的指针指在表盘的正中央,则待测电阻R x的阻值为(已知电流表的内阻为 R g,电池的内阻为r,可变电阻接入电路的阻值为R).答案⑴7。
实验:多用电表的使用
![实验:多用电表的使用](https://img.taocdn.com/s3/m/871b891de87101f69e31957d.png)
类和电路的连接方式,除了应熟悉电路的基本规律之外 ,还
必须善于利用电压表和多用电表欧姆挡进行测试(注意:若 要用欧姆表测试,必须先用电压表判定盒内无电源后,才能 进行.想一想,为什么?)并对结果做出正确的分析和判断,判 断的依据如下:
1.电阻为零—两接线柱由无阻导线短接.
2.电压为零,有下述可能性 (1)任意两接线柱之间的电压均为零——盒内无电源; (2)两接线柱由无阻导线短接; (3)两接线柱中至少有一个与电源断路; (4)两接线柱之间有电动势代数和为零的反串电池组.
如图,E=1.5V,电流表的 量程为100mA, r+RA+R=15Ω时,指针指 在哪个位置?
若串联一个电阻器 Rx=15 Ω,指针又指在 哪个位置?
mA
r
E
RA
R
Rx
0 mA
100
保持r,RA,R不变 Rx=45Ω时,指针又 指在哪个位置?
mA
r E
RA
R
Rx与I间有怎样的 函数关系? 0
E=I×(r+RA+R+Rx) Rx=E/I-(r+RA+R)
Rx
100 mA
多用电表
多用电表,又称万用电表或三用电表 它集电流表、电压表、欧姆表于一身
+
G E r R0 —
挡位(如图所示)
多用表测电阻原理:
E E Ig Rg R0 r R内
闭合电路欧姆定律
+
G
—
E I R内 RX
E r
R0
E E RX R内 ( Rg R0 r ) I I
位置 使用电流档和电压档、欧姆档时,应先进行 机械调零,即用小螺丝刀轻旋凋零螺丝,使 指针指左端零刻线。 使用欧姆档时,应先进行欧姆调零,即将红、 黑表笔短接,调节欧姆调零旋钮,使指针指 右端零刻线处。
实验:练习使用多用电表
![实验:练习使用多用电表](https://img.taocdn.com/s3/m/7b2d3fea168884868762d6c2.png)

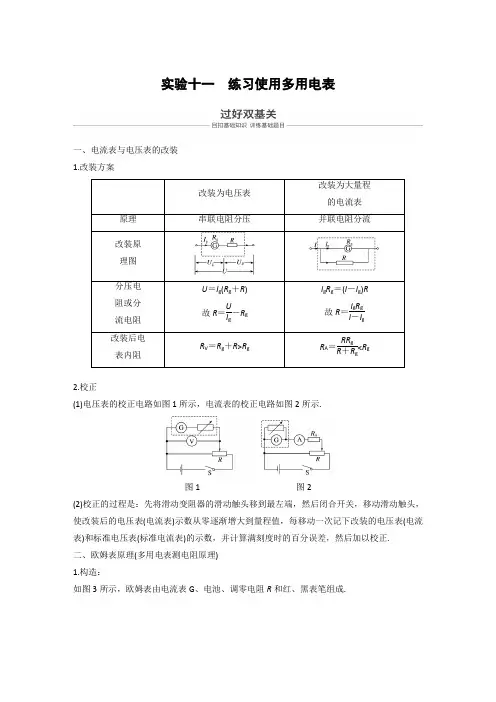

实验十一练习使用多用电表一、电流表与电压表的改装1.改装方案改装为电压表改装为大量程的电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U=I g(R g+R)故R=UI g-R gI g R g=(I-I g)R故R=I g R gI-I g改装后电表内阻R V=R g+R>R g R A=RR gR+R g<R g2.校正(1)电压表的校正电路如图1所示,电流表的校正电路如图2所示.图1图2(2)校正的过程是:先将滑动变阻器的滑动触头移到最左端,然后闭合开关,移动滑动触头,使改装后的电压表(电流表)示数从零逐渐增大到量程值,每移动一次记下改装的电压表(电流表)和标准电压表(标准电流表)的示数,并计算满刻度时的百分误差,然后加以校正.二、欧姆表原理(多用电表测电阻原理)1.构造:如图3所示,欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成.图3欧姆表内部:电流表、电池、调零电阻串联.外部:接被测电阻R x .全电路电阻R 总=R g +R +r +R x .2.工作原理:闭合电路欧姆定律,I =E R g +R +r +R x. 3.刻度的标定:红、黑表笔短接(被测电阻R x =0)时,调节调零电阻R ,使I =I g ,电流表的指针达到满偏,这一过程叫欧姆调零.(1)当I =I g 时,R x =0,在满偏电流I g 处标为“0”.(图甲)(2)当I =0时,R x →∞,在I =0处标为“∞”.(图乙)(3)当I =I g 2时,R x =R g +R +r ,此电阻值等于欧姆表的内阻值,R x 叫中值电阻.三、多用电表1.多用电表可以用来测量电流、电压、电阻等,并且每一种测量都有几个量程.图42.外形如图4所示:上半部分为表盘,表盘上有电流、电压、电阻等多种量程的刻度;下半部分为选择开关,它的四周刻有各种测量项目和量程.3.多用电表面板上还有:欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“+”插孔,黑表笔插入“-”插孔).四、二极管的单向导电性1.晶体二极管是由半导体材料制成的,它有两个极,即正极和负极,它的符号如图5甲所示.图52.晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向).当给二极管加正向电压时,它的电阻很小,电路导通,如图乙所示;当给二极管加反向电压时,它的电阻很大,电路截止,如图丙所示.3.将多用电表的选择开关拨到欧姆挡,红、黑表笔接到二极管的两极上,当黑表笔接“正”极,红表笔接“负”极时,电阻示数较小,反之电阻示数很大,由此可判断出二极管的正、负极.1.实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个.2.实验步骤(1)观察:观察多用电表的外形,认识选择开关的测量项目及量程.(2)机械调零:检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零,则可用小螺丝刀进行机械调零.(3)将红、黑表笔分别插入“+”、“-”插孔.(4)测量小灯泡的电压和电流.①按如图6甲所示的电路图连好电路,将多用电表选择开关置于直流电压挡,测小灯泡两端的电压.图6②按如图乙所示的电路图连好电路,将选择开关置于直流电流挡,测量通过小灯泡的电流.(5)测量定值电阻①根据被测电阻的估计阻值,选择合适的挡位,把两表笔短接,观察指针是否指在欧姆表的“0”刻度,若不指在欧姆表的“0”刻度,调节欧姆调零旋钮,使指针指在欧姆表的“0”刻度处;②将被测电阻接在两表笔之间,待指针稳定后读数;③读出指针在刻度盘上所指的数值,用读数乘以所选挡位的倍率,即得测量结果;④测量完毕,将选择开关置于交流电压最高挡或“OFF”挡.1.多用电表使用注意事项(1)表内电源正极接黑表笔,负极接红表笔,但是红表笔插入“+”插孔,黑表笔插入“-”插孔,注意电流的实际方向应为“红入”、“黑出”.(2)区分“机械零点”与“欧姆零点”.机械零点是表盘刻度左侧的“0”位置,调整的是表盘下边中间的指针定位螺丝;欧姆零点是指刻度盘右侧的“0”位置,调整的是欧姆调零旋钮.(3)由于欧姆挡表盘难以估读,测量结果只需取两位有效数字,读数时注意乘以相应挡位的倍率.(4)使用多用电表时,手不能接触表笔的金属杆,特别是在测电阻时,更应注意不要用手接触表笔的金属杆.(5)测量电阻时待测电阻要与其他元件和电源断开,否则不但影响测量结果,甚至可能损坏电表.(6)测电阻时每换一挡必须重新欧姆调零.(7)使用完毕,选择开关要置于交流电压最高挡或“OFF”挡.长期不用,应把表内电池取出.2.多用电表对电路故障的检测(1)断路故障的检测方法①用直流电压挡:a.将电压表与电源并联,若电压表示数不为零,说明电源良好,若电压表示数为零,说明电源损坏.b.在电源完好时,再将电压表与外电路的各部分电路并联.若电压表示数等于电源电动势,则说明该部分电路中有断点.②用直流电流挡:将电流表串联在电路中,若电流表的示数为零,则说明与电流表串联的部分电路断路.③用欧姆挡检测将各元件与电源断开,然后接到红、黑表笔间,若有阻值(或有电流)说明元件完好,若电阻无穷大(或无电流)说明此元件断路.(2)短路故障的检测方法①将电压表与电源并联,若电压表示数为零,说明电源被短路;若电压表示数不为零,则外电路的部分电路不被短路或不完全被短路.②用电流表检测,若串联在电路中的电流表示数不为零,故障应是短路.命题点一教材原型实验例1(2017·全国卷Ⅲ·23)图7(a)为某同学组装完成的简易多用电表的电路图.图中E是电池;R1、R2、R3、R4和R5是固定电阻,R6是可变电阻;表头的满偏电流为250 μA,内阻为480 Ω.虚线方框内为换挡开关,A端和B端分别与两表笔相连.该多用电表有5个挡位,5个挡位为:直流电压1 V挡和5 V挡,直流电流1 mA挡和mA 挡,欧姆×100 Ω挡.图7(1)图(a)中的A端与(填“红”或“黑”)色表笔相连接.(2)关于R6的使用,下列说法正确的是(填正确答案标号).A.在使用多用电表之前,调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置C.使用电流挡时,调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1+R2=Ω,R4=Ω.(4)某次测量时该多用电表指针位置如图(b)所示.若此时B端是与“1”相连的,则多用电表读数为;若此时B端是与“3”相连的,则读数为;若此时B端是与“5”相连的,则读数为.(结果均保留3位有效数字)答案(1)黑(2)B(3)160880(4) mAkΩV解析(1)当B端与“3”连接时,内部电源与外部电路形成闭合回路,电流从A端流出,故A 端与黑色表笔相连接.(2)在使用多用电表之前,调整表头螺丝使电表指针指在表盘左端电流“0”位置,选项A错误;使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置,选项B正确;使用电流挡时,电阻R6不在闭合电路中,调节无效,选项C错误.(3)根据题给条件可知,当B端与“2”连接时,表头与R1、R2组成的串联电路并联,此时为量程1 mA的电流挡,由并联电路两支路电流与电阻成反比知,R gR1+R2=错误!=错误!,解得R1+R2=160 Ω.当B端与“4”连接时,表头与R1、R2组成的串联电路并联后再与R4串联,此时为量程1 V的电压挡,表头与R1、R2组成的串联电路并联后的总电阻为120 Ω,两端电压为V,由串联电路中电压与电阻成正比知:R4两端电压为V,则R4电阻为880 Ω.(4)若此时B端是与“1”连接的,多用电表作为直流电流表使用,量程为mA,读数为mA.若此时B端是与“3”连接的,多用电表作为欧姆表使用,读数为11×100 Ω=kΩ.若此时B端是与“5”连接的,多用电表作为直流电压表使用,量程为5 V,读数为V.变式1某同学想通过一个多用电表的欧姆挡直接测量某电压表(量程为10 V)的内阻(大约几十千欧),该多用电表刻度盘上电阻刻度的中间值为30.图8(1)欧姆挡的选择开关拨至(选填“×1k”或“×100”)挡,先将红、黑表笔短接调零后,选用图8中(选填“A”或“B”)方式连接.(2)如图9甲所示,该同学读出欧姆表的读数为Ω;如图乙所示,电压表的读数为V,欧姆表电池的电动势为V.图9答案(1)×1k A(2)4×104解析(1)用多用电表测电阻时,应让指针指在中间刻度附近,因而应选“×1k”挡.多用电表测电阻时,需要用其内部电源,黑表笔接内部电源的正极,电压表的两接线柱中,“+”接线柱应接高电势端,因而A 电路的连接方式正确.(2)题图甲中欧姆表的读数为40×1 kΩ=40 kΩ.题图乙中电压表的读数为 V.由闭合电路的欧姆定律知欧姆表中电池的电动势E =U +Ir =U +U R r = V +错误!×30×103 V = V.变式2 二极管具有单向导电性,其正向电阻很小,反向电阻很大,现有一个二极管其正极记为A 、负极记为B .某同学研究二极管正、反向电阻的相关实验操作过程如下:(1)先用多用电表的欧姆挡测量其电阻,其正向电阻约为10 Ω,反向电阻约为50 kΩ,则在测量二极管的正向电阻时,电表的红表笔应接 (填“A ”或“B ”)端.(2)该同学设计了如图10所示的电路用伏安法进一步测量该二极管正反向电压均为2 V 时的电阻值,二极管接在1、2之间,电压表的内阻约为40 kΩ,选用多用电表的直流电流挡作为电流表接在3、4之间.该多用电表的直流电流有三个量程,量程和对应的内阻分别为:①50 μA ,内阻约为100 Ω;②50 mA ,内阻约为50 Ω;③250 mA ,内阻约为10 Ω.则在实验过程中,多用电表的红表笔应与接线柱 (填“3”或“4”)相连;测二极管的反向电阻时电流表的量程应选用 (填“①”“②”或“③”),单刀双掷开关S 2应拨向接点 (填“5”或“6”).图10答案 (1)B (2)3 ① 6解析 (1)多用电表测电阻时红表笔接表内电池的负极,所以测二极管的正向电阻时应与二极管的负极相连即与B 相连;(2)红表笔是多用电表作直流电流表使用时的正接线柱,故应与接线柱3相连;电压为2 V 时,二极管反接时的电流约为40 μA ,所以应选用量程①;根据电压表和电流表内阻应采用电流表内接法,所以单刀双掷开关S 2应拨向接点6.变式3 在“练习使用多用电表”的实验中:图11(1)某同学用多用电表测量电阻,电路如图11甲所示,若选择开关置于“×100”挡,按正确使用方法测量电阻R x的阻值,指针位于图乙所示位置,则R x=Ω.(2)若该欧姆表使用一段时间后,电池电动势变小,内阻变大,但此表仍能调零,按正确使用方法再测上述R x,其测量结果与原结果相比将(选填“变大”“变小”或“不变”).(3)某同学利用图甲中的器材设计了一只欧姆表,其电路如图丙所示.①关于该欧姆表,下列说法正确的是.A.电阻刻度的零位在表盘的右端B.表盘上的电阻刻度是均匀的C.测量前,不需要红、黑表笔短接调零D.测量后,应将开关S断开②某同学进行如下操作:当R x未接入时,闭合开关S,将红、黑表笔分开时,调节可变电阻,使电流表满偏.当R x接入A、B表笔之间时,若电流表的指针指在表盘的正中央,则待测电阻R x的阻值为(已知电流表的内阻为R g,电池的内阻为r,可变电阻接入电路的阻值为R).答案(1)700(2)变大(3)①CD②R+rR gR+r+R g解析(1)欧姆表的示数乘以相应挡位的倍率,即待测电阻的阻值,图示读数为7×100 Ω=700 Ω.(2)当电池电动势变小、内阻变大时,欧姆表需要重新调零,由于满偏电流I g不变,由公式I g =ER内可知,欧姆表内阻R内应调小,待测电阻的测量值是通过电流表的示数体现出来的,由I =ER内+R x=I g R内R内+R x=I g1+R xR内可知,当R内变小时,I变小,指针跟原来的位置相比偏左了,欧姆表的示数变大了.(3)①由图丙可知,该欧姆表利用并联电路特点与闭合电路欧姆定律测电阻阻值,电阻刻度的零位置在表盘的左端,由闭合电路欧姆定律可知,表盘上的电阻刻度是不均匀的,测量前,不需要红、黑表笔短接调零,测量后,应将开关S断开,故选项A、B错误,C、D正确.②当R x未接入时,闭合开关S,将红、黑表笔分开,调节可变电阻使电流表满偏,由闭合电路欧姆定律得:I g=Er+R g+R,当R x接入A、B表笔之间时,若电流表的指针指在表盘的正中央,由闭合电路欧姆定律得12I g=Er+R+R g·R xR g+R x·R xR g+R x,联立解得R x=R+rR gR+r+R g.命题点二实验拓展创新例2小明在实验室中发现一个外观上像电阻的未知元件D,设计了如图12甲所示电路进行实验探究,请按要求回答问题:图12(1)小明按图甲连接好电路,闭合开关S,将滑动变阻器滑片缓慢地从a端移到b端,发现起始阶段电压表的示数逐渐增大,后续阶段电压表示数保持6 V不变,若D为电阻元件,则该过程中它的电阻值的变化情况可能是()A.阻值一直为0B.阻值先不变,后阶段变小C.阻值恒定且远大于R2D.阻值先不变,后阶段变大(2)根据元件D铭牌上的部分信息,小明从网络获知该元件为稳压二极管,它有正负极之分,在电路中当D的正极接高电势时,其i-u图线如图乙中OC所示,当D的负极接高电势时,其i-u图线如图乙中OAB所示,其中AB段为D的稳压工作区,由此可判断图甲中D的黑色端是它的极(填“正”或“负”).(3)小明接着设计了用多用电表欧姆挡按图丙对该元件进行探究,图丙中虚线框端是其内部等效电路,已知电源电动势E=9 V,电表满偏电流I g=3 mA.实验时小明先进行欧姆调零,则调零后多用电表内部总电阻为Ω;调零后按图丙连接元件D进行测量,若D恰好处于稳压工作区,则此时测得元件D的阻值应为Ω.答案(1)B(2)负(3)3 000(或3×103) 6 000(或6×103)解析(1)因在滑片移动过程中,发现起始阶段电压表的示数逐渐增大,后续阶段电压表示数保持6 V不变,则知元件阻值先不变,后阶段变小,故B正确.(2)结合第(1)问中所给条件,可知D元件黑色端为负极.(3)由R总=EI g,解得R总=3 000 Ω;D恰好处于稳压工作区时,其两端电压U=6 V,而U=ER DR总+R D,解得R D=6 000 Ω.变式4如图13所示为多量程多用电表的示意图.图13(1)当接通1或2时,为挡(填“电流”“电阻”或“电压”).1的量程比2的量程(填“大”或“小”).(2)测量某电阻时,用欧姆挡“×10”挡时,发现指针偏转角度过大,他应该换用欧姆挡挡(填“×1”或“×100”)换挡后,在测量前要先进行.(3)该同学要测量多用电表直流“V”挡的内阻R V(约为20 kΩ).除此多用电表外,还有以下器材:直流电源一个(电动势E为3 V,内阻可忽略不计)、电阻一个(阻值R为10 kΩ)、开关一个、导线若干.要求:(ⅰ)在方框中画出实验电路图(多用电表用表示);(ⅱ)写出R V的表达式(用字母表示,并说明所用字母的物理意义).答案(1)电流大(2)×1欧姆调零(3)见解析解析(1)将电流计改装成电流表时要并联电阻分流,所以1、2是电流挡;并联电阻越小,分流越大,则改装的电流表量程越大,故1位置的量程较大.(2)因偏转角度过大,则电阻小,应选择“×1”挡,换挡后电路改变,要重新进行欧姆调零.(3)(ⅰ)实验电路图如图所示.(ⅱ)在设计的电路图中,多用电表与电阻串联,通过它们的电流相等,所以有UR V=E-UR,因此R V=URE-U,其中U为多用电表直流“V”挡的读数,R为10 kΩ,E为电源的电动势.变式5二极管具有独特的单向导电性,当在二极管两极之间所加正向电压小于某值时,二极管的电阻很大(1×106Ω,甚至更大),而当正向电压超过某值时,二极管的电阻随两端电压的升高而急剧减小.为了探究二极管的导电特性:(1)实验小组先用多用电表判断二极管的极性.步骤如下:A.将多用电表置于欧姆表“×100”挡,短接红、黑表笔,调整,使指针指向表盘右侧“0”位置;B.将二极管串接在两表笔之间,多用电表示数如图14中a所示;C.将二极管两极对调,多用电表示数如图中b所示,则此时与红表笔接触的是二极管的(填“正”或“负”)极.图14(2)实验小组设计了如图15所示的实验电路,通过实验测得相关数据如下表.正向电压U/V正向电流I/mA图15图16①由二极管的特性和表中数据可知,当电压表示数为~ V 时,图中开关S 一定接在位置 ;②根据表中数据,在图16中作出二极管的伏安特性曲线(要求保留所描的点迹),由图线可知,二极管是 (填“线性”或“非线性”)元件.(3)若此二极管为发光二极管,正常发光时通过的电流为 mA ,若用 V 的电源供电,则应该给二极管 (填“串”或“并”)联一个约 Ω的电阻.(结果保留三位有效数字) 答案 (1)A.欧姆调零旋钮 C.负 (2)①1 ②见解析图 非线性 (3)串 267解析 (1)A.欧姆表选挡后要进行欧姆调零,即短接两表笔,调整欧姆调零旋钮,使指针指在表盘右侧“0”位置;C.步骤B 中欧姆表示数很大,而步骤C 中示数很小,由题中所给条件知,当示数很小时红表笔所接为二极管负极.(2)①图中设计为伏安法测电阻的内接法和外接法可以互换的电路,当开关S 接位置1时为电流表内接法,接位置2时为电流表外接法.由表中数据可知,当电压表示数为~ V 时电流表示数为0,故电流表内接,开关S 接在位置1.②描点作图如图所示,由图线可知二极管是非线性元件.(3)发光二极管正常工作时两端电压为 V ,电源电动势高于 V ,应串联一个电阻,阻值R =E -U I=错误!Ω≈267Ω.。
(教参)第8章实验十一: 练习使用多用电表含解析
![(教参)第8章实验十一: 练习使用多用电表含解析](https://img.taocdn.com/s3/m/063b5dc6dd36a32d72758169.png)

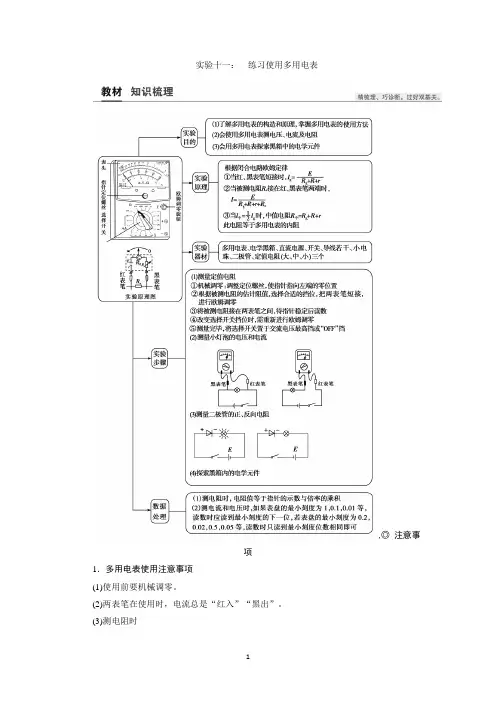

实验十一:练习使用多用电表,◎注意事项1.多用电表使用注意事项(1)使用前要机械调零。
(2)两表笔在使用时,电流总是“红入”“黑出”。
(3)测电阻时①指针指中值附近较准,否则换挡。
②每换一挡必须重新欧姆调零。
③读出示数要乘以倍率。
(4)使用完毕,选择开关置于“OFF”挡或交流电压最高挡,长期不用应取出电池。
2.电路故障检测注意事项将多用电表拨到直流电压挡作为电压表使用。
在电源完好时,将电压表与外电路的各部分电路并联。
若电压表示数等于电源电动势,则说明该部分电路中有断点。
◎误差分析1.偶然误差(1)估读时易带来误差。
(2)表头指针偏转过大或过小都会使误差增大。
2.系统误差(1)电池用旧后,电动势会减小,内阻会变大,致使电阻测量值偏大,要及时更换电池。
(2)测电流、电压时,由于电表内阻的影响,测得的电流、电压值均小于真实值。
考点一多用电表的原理、读数及使用欧姆表刻度盘的特点1.左∞右0:电阻无限大刻度线与电流、电压挡零刻度线重合,电阻零刻度线与电流、电压挡最大刻度线重合。
2.刻度不均匀:左密右疏。
3.欧姆挡是倍率挡:即读出的示数应再乘以该挡的倍率;电流、电压挡是量程范围挡,在不知道待测电阻的估计值时,应先从小倍率开始,熟记“小倍率小角度偏,大倍率大角度偏”。
(1)用多用电表的欧姆挡测量阻值为几十千欧的电阻R x,以下给出最可能的实验操作步骤,其中①为选择开关,②为欧姆调零旋钮.把你认为正确的步骤前的字母按合理的顺序填写在横线上:________。
a.将两表笔短接,调节②使指针对准刻度盘上欧姆挡的0刻度,断开两表笔b.将两表笔分别连接到被测电阻的两端,读出R x的阻值后,断开两表笔c.旋转①使其尖端对准欧姆挡“×1 k”d.旋转①使其尖端对准欧姆挡“×100”e.旋转①使其尖端对准交流500 V挡,并拔出两表笔根据如图所示指针位置,此时被测电阻的阻值约为________Ω。
(2)下列关于用多用电表欧姆挡测电阻的说法中正确的是________(填选项前的字母)。
实验10练习使用多用电表
![实验10练习使用多用电表](https://img.taocdn.com/s3/m/a477f8634a73f242336c1eb91a37f111f1850d07.png)
3
热点一 多用电表的原理 【例1】[2009年高考天津理综卷]如图7-6-4所示为一简单欧姆表原理示
2
五、注意事项 1.测电阻时,待测电阻要与电源,以及其他电阻断开,且 不能用手接触表笔。 2.选择欧姆挡量程时,应尽可能使指针指在中央位置附近 (指针处在表盘中央时,读数比较准确)。 3.换用欧姆挡的另一量程时,一定要重新进行“欧姆调 零”,才能进行测量。 4.当黑箱内有电源时,不能用欧姆挡测量。 六、误差分析 测量值偏大其主要原因可能是表笔与电阻两端接触欠紧
正极,如图7-6-9所示。
名师支招:
图7-6-9
用多用电表探测黑箱内 电学元件的基本思路
8
3
某同学对黑箱(见图7-6-10)中一个电学元件的伏安特性进行研究,通过正确测量,他发现该元 件两端的电压Uab(Uab=φa-φb)与流过它的电流I之间的变化关系有如下规律:当-15 V<Uab<0时, I近似为零,当Uab≥0时,Uab和I的实验数据见下表:
图7-6-6
(3)忌搞反直流电流流向。直流电要从正极测试笔插孔流入,从负极测试笔插孔流出。
(4)忌用手接触测试笔的金属杆。特别在测电阻时,更应注意不要用手接触测试笔的金属
杆。Байду номын сангаас
(5)忌用直流电挡位测交流电。
(6)忌用多用电表测不是50Hz的交流电。普通多用电表的交流电挡位是按照50 Hz设计的,
不能准确测量其他频率的交流电。
实验:练习使用多用电表课件
![实验:练习使用多用电表课件](https://img.taocdn.com/s3/m/950eb55cf02d2af90242a8956bec0975f565a412.png)
2.测量通过小灯泡的电流. (1)多用电表直流电流挡与电流表原理相同,测量时应使电表与 待测电路串联. (2)红表笔插入“+”插孔,黑表笔插入“-”插孔.测量时, 使电流从红表笔流入(即红表笔接与电源正极相接的一端),从黑表 笔流出(即黑表笔接与电源负极相接的一端),如图所示.
3.测电阻. (1)使用多用电表测电阻的步骤. ①机械调零:使用前若表针没有停在左端“0”位置,要用螺丝刀 转动调零定位螺丝,使指针指零. ②选挡:估计待测电阻的大小,旋转选择开关,使其尖端对准 欧姆挡的合适挡位. ③欧姆调零:将红、黑表笔短接,调整调零电阻旋钮,使指针 指在表盘右端“0”刻度处. ④测量读数:将两表笔分别与待测电阻的两端接触,表针示数 乘以量程倍率即为待测电阻阻值. ⑤测另一电阻时重复②③④. ⑥实验完毕,应将选择开关置于“OFF”挡或交流电压最高挡.
【审题指导】欧姆表指针示数与倍率的乘积是欧姆表所测电阻 的阻值;欧姆表指针偏转角度越大,说明指针示数较小;所选挡位 太大,应换小挡;根据电流表的量程由图示表盘确定其分度值,读 出电流表示数. 解析:电阻一定要选择最上行的刻度进行读数再乘以倍率.由图中 指针所指的位置可读得22,×10得被测电阻阻值为220 Ω.使用直流 电流或电压挡读数时,要看第二行刻度线进行读数,第三行为交流 电压及半导体放大倍数的.读电流时要先算出此数据的最大值是所 选电流表量程的倍率(本题要选择最大量程为10 mA),再从指针所指 位置读出数值3.9,除以这个倍率(10),便是待测电流值,即0.39
答案:(1)A (2)短暂 (3)5.0 如图
点评:本题根据是明确多用电表的使用方法,黑箱问题判断可 以先判断有无电源,然后在判断有无二极管,最后判断可能的内部 结构.
题型三 电源的电动势及内阻
预习14 实验:练习使用多用电表(解析版)
![预习14 实验:练习使用多用电表(解析版)](https://img.taocdn.com/s3/m/0d68b77166ec102de2bd960590c69ec3d5bbdb28.png)
预习14 实验:练习使用多用电表一、认识多用电表1.多用电表可以用来测量直流电流、直流电压、交变电流、交变电压以及电阻.2.构造(1)表的上半部分为表盘,标有电压、电流和电阻的刻度线,用于读取这些电学量的测量值.(2)表中央的指针定位螺丝用于使指针指到零刻度.(3)表下半部分中间的旋钮是选择开关,周围标有测量功能的区域及量程.二、使用多用电表1.测电压(1)选择直流电压挡合适的量程,并将选择开关旋至相应位置.(2)将多用电表并联在待测电路两端,注意红表笔接触点的电势应比黑表笔接触点的电势高.(3)根据表盘上的直流电压刻度读出电压值,读数时注意最小刻度所表示的电压值.2.测电流(1)选择直流电流挡合适的量程,并将选择开关旋至相应位置.(2)将被测电路导线拆开一端,把多用电表串联在电路中.(3)读数时,要认清刻度盘上的最小刻度.注意:电流应从红表笔流入多用电表.3.测电阻(1)将选择开关旋至欧姆挡,此时表内电源接通,红表笔连接表内电源的负极,黑表笔连接表内电源的正极.电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入.(2)测量步骤:①选挡:估计待测电阻的大小,旋转选择开关,使其尖端对准欧姆挡的合适挡位.①欧姆调零:将红、黑表笔短接,调整“欧姆调零旋钮”,使指针指向“0 Ω”.①测量、读数:将两表笔分别与待测电阻的两端接触,指针示数乘以倍率即为待测电阻阻值.①实验完毕,应将选择开关置于“OFF”挡或交流电压最高挡.三、用多用电表测二极管的正反向电阻1.认识二极管:如图4所示,它由半导体材料制成,左端为正极,右端为负极.特点:电流从正极流入时电阻很小,而从正极流出时电阻很大.2.用多用电表测二极管的正反向电阻(1)测二极管正向电阻:将多用电表的选择开关选至低倍率的欧姆挡,欧姆调零之后将黑表笔接触二极管的正极,红表笔接触二极管的负极.(2)测二极管反向电阻:将多用电表的选择开关选至高倍率的欧姆挡,欧姆调零之后将黑表笔接触二极管的负极,红表笔接触二极管的正极.四、多用电表检查电路故障1.故障种类及特点电路故障一般有两种情况,即短路和断路.(1)短路的特点:电路中有电流,但短路部分电压为零;被短路的用电器不工作,与之串联的用电器工作电流增大.(2)断路的特点:在电源正常的情况下,断路部分电流为零,但断路处有电压,若干路断路则断路处电压等于电源电压.2.分析与检测方法(1)电压表检测法若电路断路,将电压表与电源并联,若有电压说明电源完好,然后将电压表逐段与电路并联,若某一段电压表指针偏转,说明该段电路中有断点.若电路短路,则用电压表逐段与电路并联,某一段电压表示数为零,则该段被短路.(2)欧姆表检测法断开电路,用多用电表的欧姆挡测量待测部分的电阻,若检测部分示数正常,说明两点间电路正常;若检测部分电阻很小(几乎为零),说明该部分短路;若检测部分指针几乎不动,说明该部分有断路.例题1:如图甲为一多用电表的表盘,图乙是其原理简化示意图。
多用电表实验 绝对实用
![多用电表实验 绝对实用](https://img.taocdn.com/s3/m/1f7a5c209b6648d7c1c746eb.png)
实验多用电表(万用表)的使用【多用电表测电阻(欧姆表)】1.实验目的(多用表测电阻)(欧姆表)了解多用电表的结构,明确多用电表的使用方法,学会用多用电表测电阻。
2.多用电表特点多用电表是一种多用仪表,一般可以用来测电流、电压和电阻。
每一测量项目有几个量程。
用途广泛,使用方便,但准确度稍低。
3.实验器材多用电表一块,定值电阻若干(含几欧、几十欧、几千欧多种规格电阻),小螺丝刀、电灯泡。
4.实验步骤(1)机械调零:检查多用表指针是否停在表盘刻度线左端的零位置,若不指零,可用小螺丝刀旋转定位螺丝。
(2)选档:先将两表笔分别插入所对应插孔中,根据定值电阻大小,旋动选择开关使其尖端对准欧姆档的合适量程档。
(3)欧姆调零:将红、黑表笔短接,调整调零电阻旋钮,使指针指向欧姆表刻度的零位置。
方法:红、黑表笔短接,调节调零旋钮,使指针指向最右方0处.(4)测量、读数:将红、黑表笔分别与待测电阻两端相接,表针示数乘以量程倍率,即为待测电阻的阻值。
(5)重复步骤(2)、(3)、(4)。
对其他定值电阻进行测量时,要注意每次换档后都要重新调零,并将测定值与标定值进行比较;对灯泡、电炉丝或人体电阻测量时,注意先粗测或估计其阻值,选择好适当量程。
(6)实验完毕,应将两表笔从插孔中拔出,并将选择开关置于“OFF”档或交流电压最高档。
如果欧姆表长期不用,应取出表内的电池。
5. 欧姆表测电阻电路图及表盘刻度问题:相对于其他电表欧姆表的表头有什么特点?①零刻度在右边,左边为无限大②刻度不均匀,左边密、右边稀疏6.使用步骤7.注意事项(1)测电阻时,待测电阻要与电源以及其他电阻断开,且不要用手接触表笔。
(2)合理选择欧姆档量程,应尽可能使指针指在中央位置附近(指针处在表盘中央时读数比较准确)。
(3)指针偏转角太大,小电阻,换用小倍率;指针偏转角太小,大电阻,换用大倍率。
(4)换用欧姆档的另一量程时,一定要重新进行“欧姆调零”,才能进行测量。
实验练习使用多用电表
![实验练习使用多用电表](https://img.taocdn.com/s3/m/837b7985db38376baf1ffc4ffe4733687e21fc34.png)
2.多用电表的面板示意图如图所示.在正确操作 的情况下:
(1)若选择开关的位置如灰箭头所示,则测量的物理量 是 直流电压 ,测量结果为 1.20 V . (2)若选择开关的位置如白箭头所示,则测量的物理量 是 直流电流 ,测量结果为 48 mA .
7. 研究二极管的单向导电性,利用多用电表的欧姆 挡测二极管两个引线间的电阻,确定正负极.
8. 探索黑箱内的电学元件.
判断目 应用挡
的
位
现象
电源
电压挡
两接线柱正、反接时均无示数说明无 电源
电阻 欧姆挡 两接线柱间正、反接时示数相同
二极管 欧姆挡 正接时示数较小,反接时示数很大
电容器
欧姆挡
指针先指“0 Ω”后逐渐增大到“∞”, 且指针偏转越来越慢
(6)无论用多用电表进行何种测量(限于直流),电流 都应该从红 色表笔经正____插孔流入电表.
【巩固基础】
1.某同学用表盘如图所示的多用电表测量部分电子元 件.
①用多用电表正确测量了一个约10 Ω的电阻后,需要继 续测量一个阻值大约是2 kΩ左右的ห้องสมุดไป่ตู้阻.请选择以下必 须的步骤,按操作顺序写出: DBEF .
(3)若选择开关的位置如黑箭头所示,则测量的物理 量是 电阻 ,测量结果为 1.6 kΩ .
(4)若选择开关的位置如黑箭头所示,正确操作后发 现指针的偏转角很小,那么接下来的正确操作步骤 应该依次为: 改用×1 kΩ倍率 , 重新欧姆调零 ,
测量、读数 .
(5)全部测量结束后,应该选择开关拨到 OFF挡 或 者 交流电压最高挡 .
11.5实验练习使用多用电表备课堂共11张PPT
![11.5实验练习使用多用电表备课堂共11张PPT](https://img.taocdn.com/s3/m/2030bcb4c9d376eeaeaad1f34693daef5ef7131f.png)
4x3 16x9
宽屏测试图案(16:9)
纵横比测试
(应出现圆形)
认识多用电表 多用电表是一种可用来 测量直流电流、直流电压、交变电
流、交变电压以及电阻的多功能仪表。
使用多用电表
第一步:机械调零
第二步:旋转挡位
如果测电阻,先端接红黑表 笔,进行欧姆调零 测量完毕,开关旋转到OFF挡
使用多用电表——测量小灯泡的ห้องสมุดไป่ตู้压
注意:红表笔接触 点的电势应该比黑 表笔高
使用多用电表——测量小灯泡的电流
课堂练习
在“测定金属的电阻率”的实验中,在连接电 路前,先利用多用电表×10档粗略测量金属丝 的电阻Rx,其示数如图所示,则该电阻丝电阻 值约为( C) A. 150Ω B. 19Ω C. 110Ω D. 11Ω
数字式多用电表
课堂小结
1. 多用电表的结构:
2. 用多用电表测电压:红表笔接触点的电势应该比 黑表笔高 3. 用多用电表测电流:电流应该从红表笔流入电流 表 4. 用多用电表测电阻:每次换档位,在测量前进行 欧姆调零
注意:电流应该从 红表笔流入电流表
使用多用电表——测量电阻
旋转合适 挡位使指 针在中间
区域
结果乘以 所选挡位
倍率
使用 •机械调零 •选择档位 •红黑表笔短接进行 欧姆调零 •测量 •关闭:置于OFF档
课堂练习
在使用多用电表测电阻时,一同学选用“×10Ω”挡, 调整欧姆零点后测量一电阻的阻值,发现指针向右偏 转幅度太小,为了把电阻的阻值测得更准确些,下列 判断和做法正确的是( D ) A. 换用“×1Ω”挡,直接测量 B. 换用“×100Ω”挡,直接测量 C. 换用“×1Ω”挡,重新调整欧姆零点后测量 D. 换用“×100Ω”挡,重新调整欧姆零点后测量
多用电表实验报告
![多用电表实验报告](https://img.taocdn.com/s3/m/1a4ebe5db6360b4c2e3f5727a5e9856a561226ac.png)
多用电表实验报告多用电表实验报告一、引言多用电表是一种用于测量电流、电压、电阻等电学量的仪器。
在本次实验中,我们使用多用电表进行了一系列测量,旨在探究电路中不同元件的特性,并验证欧姆定律和基尔霍夫定律。
二、实验目的1. 熟悉多用电表的使用方法和操作步骤;2. 了解电流、电压、电阻的基本概念和计算方法;3. 验证欧姆定律和基尔霍夫定律。
三、实验仪器和材料1. 多用电表;2. 电源;3. 电阻箱;4. 导线。
四、实验步骤1. 连接电路:将电源的正极与多用电表的正极相连,电源的负极与电阻箱的一端相连,然后将电阻箱的另一端与多用电表的负极相连;2. 测量电流:将多用电表的旋钮调至电流档位,记录电流的数值;3. 测量电压:将多用电表的旋钮调至电压档位,依次测量电源的电压和电阻箱两端的电压;4. 测量电阻:将多用电表的旋钮调至电阻档位,测量电阻箱的电阻值。
五、实验结果与分析1. 电流测量结果:根据实验数据,我们可以计算出电流的平均值和标准差,并绘制电流的频率分布图。
通过比较不同电阻值下的电流大小,我们可以验证欧姆定律:电流与电阻成反比。
2. 电压测量结果:根据实验数据,我们可以计算出电源的电压和电阻箱两端的电压,并分析其变化规律。
通过观察电压的变化,我们可以验证基尔霍夫定律:电路中各个支路的电压之和等于电源电压。
3. 电阻测量结果:根据实验数据,我们可以计算出电阻箱的电阻值,并与标称值进行比较。
通过比较实测值和标称值的差异,我们可以评估电阻箱的准确性和稳定性。
六、实验总结通过本次实验,我们熟悉了多用电表的使用方法和操作步骤,并验证了欧姆定律和基尔霍夫定律。
实验结果表明,多用电表具有较高的测量精度和稳定性,能够准确地测量电流、电压和电阻。
然而,在实际操作中,我们还需注意测量时的接线和仪器的使用限制,以确保实验结果的准确性。
七、参考文献[1] 《电工学实验指导书》;[2] 《电子测量技术导论》。
以上是本次多用电表实验的报告,通过实验我们对电流、电压和电阻有了更深入的了解,并验证了欧姆定律和基尔霍夫定律的准确性。
实验十练习使用多用电表
![实验十练习使用多用电表](https://img.taocdn.com/s3/m/4576323edcccda38376baf1ffc4ffe473368fde2.png)
达 标
表旳示意图,其中S、K、T为三个可调整旳部件,
训 练
·
现用此电表测量一阻值约为20 Ω~30 Ω旳定值电
技
能
剖 题
阻.测量旳某些操作环节如下:
过 关
探
法
·
突
破
考
点
菜单
第七章 恒定电流
抓 纲 扣 本 · 落 实 基 础
剖 题 探 法 · 突 破 考 点
菜单
物理
达 标 训 练 · 技 能 过 关
物理
达 标 训 练 · 技 能 过 关
第七章 恒定电流
物理
3.多用电表的电阻挡
电阻挡是根据闭合电路欧姆定律制成的,它的原理如
抓
纲 图实Ⅹ-3 所示.电阻 R 是可变电阻,也叫调零电阻.当
扣 本
红黑表笔短接进行欧姆调零时,使指针满偏.根据闭合电
· 落 实 基
路欧姆定律有 Ig=Rg+ER+r,当红黑表笔之间接有未知电
突 破 考 点
+R+r 时,I=I2g,指针半偏,所以欧姆表的内阻等于中
值电阻.
菜单
第七章 恒定电流
抓 纲 扣 本 · 落 实 基 础
剖 题 探 法 · 突 破 考 点
菜单
物理
达 标 训 练 · 技 能 过 关
第七章 恒定电流
物理
【试验器材】
抓 纲
多用电表、电学黑箱、直流电源、开关、导线若干、
扣
训
位置.
练
·
解析
多用电表在使用前首先要进行“机械调零”,
技 能
剖 题
即测量前先检验电表旳指针是否停在刻度盘左端旳“0”位置,过关
探
法 若不在“0”位置,则调整表盘下中间部位旳定位螺丝S,使
实验:练习使用多用电表
![实验:练习使用多用电表](https://img.taocdn.com/s3/m/92bf39dadbef5ef7ba0d4a7302768e9951e76ec4.png)
在实验过程中,我学会了如何正确使用各 种实验器材,如何处理实验数据以及如何 分析实验结果等。
通过实验,我深刻认识到科学实验需要严 谨的态度和细致的操作,不能有丝毫的马 虎和大意。
实验不足与改进建议
实验操作不够熟练
实验数据处理能力需加强
实验时间安排不够合理
缺乏创新思维
在实验过程中,我发现自己在 某些操作上还不够熟练,如量 程选择、接入电路等。今后应 加强实践练习,提高操作熟练 度。
电流表
根据通电导体在磁场中受 力的原理制成,测量电流 大小。
电压表
利用串联电阻分压的原理, 测量电压大小。
欧姆表
基于欧姆定律,通过测量 电阻值来反映电路中的阻 抗。
多用电表测量单位
电流单位
安培(A),电压单位:伏特 (V),电阻单位:欧姆(Ω)。
电容单位
法拉(F),电感单位:亨利 (H)。
多用电表测量功能介绍
05 实验总结与展望
实验收获与体会
掌握多用电表的使用方法
了解多用电表的原理
通过本次实验,我掌握了多用电表的基本 操作,包括如何选择合适的量程、如何正 确接入电路以及如何读数等。
通过实验,我深入了解了多用电表的工作 原理,包括其内部结构、测量原理以及电 路设计等。
提高实验技能和动手能力
培养了严谨的科学态度
误差分析
通过对比实验数据与理论值,我们分 析了不同误差来源对测量结果的影响 程度,并探讨了减小误差的方法。
实验结论总结
实验结论
通过本次实验,我们掌握了多用电表的使用方法,了解了不同档位下的测量范围和精度。同时,我们也发现了实 验中存在的误差来源,为后续的实验提供了改进方向。
实验意义
通过本次实验,我们不仅提高了自己的实验技能,还培养了观察、分析和解决问题的能力。同时,实验结果对于 我们理解电路参数和电子元件的性能也有着重要的意义。
电学实验专题(三)多用电表的使用与读数
![电学实验专题(三)多用电表的使用与读数](https://img.taocdn.com/s3/m/7efa8f43a66e58fafab069dc5022aaea998f410e.png)
电学实验专题(三)多用电表的使用与读数
1.多用电表的读数
电流表、电压表的刻度是均匀的,读数时应注意量程;欧姆表的刻度是不均匀的,读数时应注意乘倍率。
2.多用电表使用的几个注意事项
(1)电流的流向:由于使用多用电表时不管测量什么,电流都要从电表的“+”插孔(红表笔)流入,从“-”插孔(黑表笔)流出,所以使用欧姆挡时,多用电表内部电池的正极接的是黑表笔,负极接的是红表笔。
(2)要区分“机械零点”与“欧姆零点”:“机械零点”在表盘刻度左侧“0”位置,断电的时候用表盘下边中间的指针定位螺丝调整;“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置,打开电源表笔短接用欧姆调零旋钮调整。
(3)测电阻时每变换一次挡位,都要重新进行欧姆调零。
(4)选倍率:测量前应根据估计阻值选用适当的挡位。
由于欧姆挡的刻度不均匀,使用欧姆挡测电阻时,指针偏转过大或过小都有较大误差,通常只使用表盘中间的一段刻度范围。
(5)测电阻时要将电阻与其他元件断开。
测电阻时不要用手接触多用电表的表笔。
(6)多用电表使用完毕应将选择开关旋至“OFF”挡或交流电压最高挡。
实验 练习使用多用电表
![实验 练习使用多用电表](https://img.taocdn.com/s3/m/6669177a7275a417866fb84ae45c3b3567ecdde6.png)
根据闭合电路欧姆定律:I=R+E r,把万用表接到电池
两端即可测量电池的电动势 E(X),再测出外电阻 R(Y), 电路电流 I(ZY),代入公式即可求得内阻 r.故(1)的答案
为:将另一只表笔接到 b 或 c.
(2)中①的答案依次为:电压;S1;S2.
②的答案依次为:欧姆;S2;S1;电压.
③的答案为:X. ④的答案为:X-Z ZY.
4.按如图 2 甲所示连好电路,将多用电表选择开关置 于直流电压挡,测小灯泡两端的电压.
5.按如图 2 乙所示连好电路,将选择开关置于直流电 流挡,测量通过小灯泡的电流.
图2 6.利用多用电表的欧姆挡测三个定值电阻的阻值,比
较测量值和真实值的误差. 7.研究二极管的单向导电性,利用多用电表的欧姆挡
②测 c、d 间和 e、f 间电阻时,某次测试结果如图 5
所示,读数为________.
图5
答案 Ⅰ:①B ②A Ⅱ:①断开 ②22 Ω
创新实验
【例 3】数字式万用表如图 6(a)所示,是近些年来发展起 来的高科技数码产品,是传统的机械指针式仪表的更 新换代产品,数字表有很多独特的优点,具体表现在:
• (3)欧姆调零:选挡和换挡后均要进 行,方法是将红、黑表笔短接,调节欧 姆调零旋钮,使指针指右端零刻线处.
• (4)选挡:
• 选择倍率挡,选挡应满足使指针在中值刻 度附近.方法是所选倍率挡一般比被测电阻 的估计值低一个数量级,如估计值为200Ω 就应该选×10的倍率.若电阻无法估测,则 测量时,选择倍率挡应从高倍率至低倍率 直至指针能够指到中央附近后再进行测量. 测量时指针偏角过小,应换倍率较大的挡; 指针偏角过大,应换倍率较小的挡.即角小 换大,角大换小.
今有一块数字万用表“DF930”、一只滑动变阻器(0~ 30 Ω)、两只开关、导线若干. 利用这些器材,尽量采用简单的方法,测量一节干电池 的电动势和内阻,要求分两步测量,首先测量电动势, 待电动势测得之后再测其内阻. (1)连接万用表.在图 6(b)中电路的各个元器件已经连 接妥当,数字万用表的一个表笔也已经跟电路相连,请 将另一只表笔正确的接入电路.
《实验:练习使用多用电表》PPT精品课件
![《实验:练习使用多用电表》PPT精品课件](https://img.taocdn.com/s3/m/f5684c4fe97101f69e3143323968011ca300f727.png)
整欧姆零点之后将黑表笔接触二极管的负极,红表笔接触二极管的正极.
例3 某同学利用多用电表测量二极管的反向电阻(二极管具有单向导电 性,电流正向通过时几乎没有电阻,电流反向时,电阻很大).完成下列 测量步骤: (1)检查多用电表的机械零点. (2)将红、黑表笔分别插入“+”、“-”插孔,二极管的两个极分别记 作a和b,将红表笔接a端时,表针几乎不偏转,接b端时偏转角度很大, 则为了测量该二极管的反向电阻,应将红表笔接二极管的__a___(选填“a” 或“b”)端.
1.认识二极管:如图4所示,它由半导体材料制成,左端为正极,右端为
负极.
特点:电流从正极流入时电阻很小,而从正极流出时
电阻很大.
2.多用电表测二极管的正反向电阻
图4
(1)测二极管正向电阻:将多用电表的选择开关选至低倍率的欧姆挡,调
整欧姆零点之后将黑表笔接触二极管的正极,红表笔接触二极管的负极.
(2)测二极管反向电阻:将多用电表的选择开关选至高倍率的欧姆挡,调
图8
b
电阻×100
___3_2_0___ Ω
123
解析 直流电流10 mA挡,读第二行刻度“0~10”一排,最小分度值为 0.2 mA,估读到0.1 mA就可以了,读数为2.0 mA; 直流电压50 V挡,读第二行刻度“0~50” 一排,最小分度值为1 V,估读到0.1 V就 可以了,读数为10.0 V; 电阻×100挡,读第一行刻度,测量值等于 表盘上读数“3.2”乘以倍率100,读数为 320 Ω.
例2 如图3所示为多用电表的刻度盘.若选用倍率为“×100”的电阻挡
测电阻时,表针指示如图所示,则:
(1)所测电阻的阻值为_1_._5_×_1_0_3_ Ω;
如果要用此多用电表测量一个阻
多用电表的实验探究与应用案例
![多用电表的实验探究与应用案例](https://img.taocdn.com/s3/m/be3dde690166f5335a8102d276a20029bc64637a.png)
多用电表的实验探究与应用案例在实验课程中,学生常常接触到各种各样的实验装置与仪器。
其中,电学课程中的多用电表是一个非常常见且实用的仪器。
多用电表能够测量电压、电流和电阻等电学参数,并且具备使用简单、准确度高的特点。
本文将探究多用电表的实验探究方法,并介绍一个应用案例。
一、多用电表的实验探究方法多用电表常用于电路实验中,通过测量电路中的电压、电流和电阻等参数,帮助学生理解电学理论。
以下将介绍几个常见的实验探究方法。
1. 电压测量实验电压是电路中的重要参数之一,多用电表可以用于测量电压。
可以设计一个简单的电路,通过多用电表测量电路中不同点的电压,并记录下相应的数值。
可以改变电路中的电源电压,观察电压随电源电压的变化规律。
2. 电流测量实验电流是电路中另一个重要的参数,多用电表也可以用于测量电流。
可以设计一个电路,将多用电表串联到电路中,测量通过电路的总电流。
可以改变电路中的电阻,观察电路中的电流随电阻变化的情况。
3. 电阻测量实验除了测量电压和电流,多用电表还可以用于测量电阻。
可以设计一个简单的电路,将多用电表连接到电路中,通过测量电器元件的电阻,帮助学生了解电器元件的特性。
二、多用电表的应用案例除了在实验课程中,多用电表还可以应用于日常生活和工程实践中。
以下将介绍一个应用案例。
某工厂的生产线上有多台电动机,为了提高生产效率和节约能源,工厂管理者决定对电动机进行监测和控制。
他们使用了多用电表来测量电动机运行时的电压和电流,并通过计算得到电动机的功率。
首先,他们将多用电表的电压测量端连接到电动机的电源线上,用于测量电动机的输入电压。
然后,将多用电表的电流测量端连接到电动机的电流线上,用于测量电动机的输入电流。
通过测量电动机的电压和电流,可以计算出电动机的功率。
通过监测电动机的功率,工厂管理者可以判断电动机是否工作正常。
当发现功率偏低时,他们可以检查电动机是否存在故障,及时进行维修和更换。
同时,他们还可以根据电动机的功率变化情况,优化生产线的运行计划,提高生产效率和能源利用率。
多用电表使用实验
![多用电表使用实验](https://img.taocdn.com/s3/m/eaf428df76a20029bd642d87.png)
电阻测量工作模式——黑表笔:* 红表笔:V/ 欧姆档、×1K 直接测量
A
B
将红黑表笔并接在光电二极管两端 分别测量出正、反并接方式电表的读数 判断P、N极
四、实验内容
4、测量二极管: 实验内容4——用便携式或台式多用表测量
• 测量方式 • 测量档位
p
电压测量工作模式——黑表笔:COM 红表笔:V/ 二极管
工作原理:
模拟量→数字量→液晶数值显示
结构板块:
表笔插座、功能与量程旋钮 液晶显示器、电源开关等。
2.便携式数字多用表
表笔的连接—— 黑表笔 COM
红表笔:测电阻或电压 V 电流 mA;
、测
测量项目与量程的选择——
档位旋钮— 项目+量程
测电容: 专用插孔
二极管
3.台式数字多用表
工作原理:
模拟量→数字量→ →液晶数值显示
“∼”
指针式多用表 MF500
便携式数字多用表
台式数字多用表
1.指针式多用表
工作原理:
串、并联电路的特点 欧姆定律 表头——灵敏检流计
注意:调零
每次使用及欧姆档换量程,都 要调节欧姆零点
1.指针式多用表
结构板块——刻度
最上端“Ω”——欧姆刻度(非线性)
下一条“≂”——交直流电压、电
流刻度 (最右端数值:与量程对应的满偏值)
• 测量条件
• 测量过程
直接测量
A
B
将红黑表笔并接在光电二极管两端 分别测量出正、反并接方式电表的读数 判断P、N极
结构板块:
表笔插座、功能与量程旋钮 液晶显示器、电源开关等
3.台式数字多用表
测量项目与量程的选择——
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
测电阻、电压、电容、二极管: 红表笔 V …;测A:红表笔 mA;
三、多功能电路板
电路板结构:
共有4×6=24个节点 每个节点有3×3=9个插点
电器元件结构:
扁状型插件可视为导线 电器元件标有相应符号
四、实验内容
1、测量电阻:
1.1用三种多用表分别测量R1、R2、R1和R2串联,R1和R2 并联的阻值。 1.2用三种多用表分别测量变阻器的旋钮位于9点、12点 点钟位置时变阻器的阻值。
1.指针式多用表
结构板块:
表笔插孔、项目、量程以及欧姆调零旋钮
测量操作:
表笔的连接——红+、黑 *
测量项目与量程的选择: 双盘档位旋钮— 项目、量程
2.便携式数字多用表
工作原理:
模拟量→数字量→液晶数值显示
结构板块:
表笔插座、功能与量程旋钮 液晶显示器、电源开关等。
2.便携式数字多用表
表笔的连接—— 黑表笔 COM
• 测量方式 • 测量档位
电压测量工作模式——黑表笔:COM
二极管
红表笔:V/
• 测量条件 • 测量过程
直接测量
AB
将红黑表笔并接在光电二极管两端
分别测量出正、反并接方式电表的读数 判断P、N极
2、测量电压:
2.1 将R1,R2和变阻器串联,接在电源两端,调节滑 动变阻器旋钮位于9点,12点钟位置,分别用多用表测 量UR1,UR2和U变阻器。
电路元件:电源、两只固定电阻
四、实验内容
3、测量电容:
3.1——用两种数字多用表分别测C1,C2,C1和 C2串联,C1和C2并联的电容量。
3.2用便携式多用表测量可 变电容在第1、4、7个标度 线上的电容量。
四、实验内容
4、测量二极管:
p
实验内容4——用指针式多用表测量
• 测量方式 • 测量档位
电阻测量工作模式——黑表笔:*
红表笔:V/ 欧姆档、×1K
• 测量条件 • 测量过程
直接测量
AB
将红黑表笔并接在光电二极管两端
分别测量出正、反并接方式电表的读数 判断P、N极
四、实验内容
4、测量二极管:
p
实验内容4——用便携式或台式多用表测量
注意:调零
每次使用及欧姆档换量程,都 要调节欧姆零点
1.指针式多用表
结构板块——刻度
最上端“Ω”——欧姆刻度(非线性) 下一条“≂”——交直流电压、电
流刻度 (最右端数值:与量程对应的满值)读数:电阻——表针示数×倍率 电压\电流——表针示数×最小分度值 “∼”测量10V以下交流电压 “dB” 测量音频电平-10∼+22
红表笔:测电阻或电压 V 、测 电流 mA;
测电容:专用插孔
测量项目与量程的选择——
档位旋钮— 项目+量程
二极管
3.台式数字多用表
工作原理:
模拟量→数字量→ →液晶数值显示
结构板块:
表笔插座、功能与量程旋钮 液晶显示器、电源开关等
3.台式数字多用表
测量项目与量程的选择——
按测量要求按下相应的功能 键与量程键。
多用电表的使用
——p5——
一、实验目的
▪ 1、了解多用表的电路原理,学会多用表的使用。 ▪ 2、了解多用表的接入误差。 ▪ 3、掌握检查线路故障的一般方法。
二、认识多用表
“∼”
指针式多用表
MF500
便携式数字多用表
台式数字多用表
1.指针式多用表
工作原理:
串、并联电路的特点 欧姆定律
表头——灵敏检流计
