3.4用例之间的关系1、泛化关系Generalization代表一般与特殊的关系。
（类似于继承）在用例泛化中，子用例表示父用例的特殊形式，子用例继承了父用例的行为和属性，也可以增加新的行为和属性或覆盖父用例中的行为。
例子：一个租赁或销售系统用例的部分内容，在此，父用例是“预定”，其两个子用例分别是“网上预定”和“电话预定”，这两个用例都继承了父用例的行为，并可以添加自己的行为。
2、包含关系Include一个用例（基用例，基本用例）可以包含其他用例（包含用例）具有的行为，并把它所包含的用例行为作为自身用例的一部分，这被称为包含关系。
在UML中，包含关系表示为虚线箭头加版型《include》，箭头从基本用例指向包含用例。
例子：一个租赁或销售系统中，“填写电子表格”的功能在“网上预定”的过程中使用，不管如何处理“网上预定”用例，总是要运行“填写电子表格”用例，因此具有包含关系。
3、扩展关系Extend一个用例也可以定义为基本用例的增量扩展，这称作扩展关系，即扩展关系是把新的行为插入到已有的用例中的方法。
在UML中，包含关系表示为虚线箭头加版型《extend》，箭头从扩展用例指向基本用例。
基本用例提供了一组扩展点，在这些新的扩展点中可以添加新的行为，而扩展用例提供了一组插入片段，这些片段能够被插入到基本用例的扩展点上。
扩展关系可以有控制条件，当用例实例执行到达一个扩展点时，控制条件决定是否执行扩展。
一般情况下，基本用例的执行不会涉及到扩展用例，只有满足用例的控制条件时，扩展用例才被执行，因此扩展关系处理事件流的异常或者可选事件。
同一个基本用例的几个扩展可以在一起使用。
基本用例不知道扩展的任何细节.没有扩展用例,基本用例是完整的。
例子：一个汽车租赁系统用例图的部分内容。
在此，基本用例是“还车”，扩展用例是“交纳罚金”。
如果一切顺利汽车可以被归还，那么执行“还车”用例即可。
但是如果超过了还车的时间或汽车受损，按照规定客户要交纳一定的罚金，这时就不能执行提供的常规动作。
用例之间的关系
3、4用例之间得关系1、泛化关系Ｇｅneralｉzａｔioｎ代表一般与特殊得关系。
（类似于继承）在用例泛化中，子用例表示父用例得特殊形式，子用例继承了父用例得行为与属性，也可以增加新得行为与属性或覆盖父用例中得行为。
例子：一个租赁或销售系统用例得部分内容，在此,父用例就是“预定",其两个子用例分别就是“网上预定”与“电话预定”,这两个用例都继承了父用例得行为,并可以添加自己得行为。
2、包含关系Inｃluｄe一个用例（基用例,基本用例）可以包含其她用例(包含用例）具有得行为，并把它所包含得用例行为作为自身用例得一部分，这被称为包含关系.在UML中，包含关系表示为虚线箭头加版型《inｃludｅ》，箭头从基本用例指向包含用例。
例子：一个租赁或销售系统中，“填写电子表格”得功能在“网上预定”得过程中使用，不管如何处理“网上预定”用例，总就是要运行“填写电子表格”用例,因此具有包含关系.3、扩展关系Extenｄ一个用例也可以定义为基本用例得增量扩展,这称作扩展关系,即扩展关系就是把新得行为插入到已有得用例中得方法。
在ＵML中,包含关系表示为虚线箭头加版型《eｘtｅnｄ》,箭头从扩展用例指向基本用例。
基本用例提供了一组扩展点，在这些新得扩展点中可以添加新得行为,而扩展用例提供了一组插入片段，这些片段能够被插入到基本用例得扩展点上.扩展关系可以有控制条件,当用例实例执行到达一个扩展点时，控制条件决定就是否执行扩展。
一般情况下,基本用例得执行不会涉及到扩展用例，只有满足用例得控制条件时,扩展用例才被执行，因此扩展关系处理事件流得异常或者可选事件。
同一个基本用例得几个扩展可以在一起使用。
基本用例不知道扩展得任何细节、没有扩展用例，基本用例就是完整得。
例子：一个汽车租赁系统用例图得部分内容。
在此，基本用例就是“还车"，扩展用例就是“交纳罚金”。
如果一切顺利汽车可以被归还,那么执行“还车"用例即可。
简述用例模型的组成元素以及建模步骤
简述用例模型的组成元素以及建模步骤用例模型是软件开发中重要的一环，它是对软件系统功能需求的描述，是从用户的角度出发，描述系统应该具有的功能和行为。
用例模型的建立对于系统开发和维护非常重要，因此，本文将对用例模型的组成元素和建模步骤进行简述。
二、用例模型的组成元素用例模型是由用例、参与者、系统边界和关系图等组成的。
1.用例用例是描述系统功能需求的一种方式，它描述了系统中某个功能或一组功能的行为和交互。
用例是从用户的角度出发，描述了用户与系统之间的交互过程。
用例可以分为主用例和子用例，主用例是整个系统中最重要的用例，而子用例是主用例的拓展和细化。
2.参与者参与者是使用系统的人或其他系统。
参与者可以是人类用户、硬件设备、其他软件系统等。
参与者与系统之间的交互是通过用例进行的。
参与者可以分为主要参与者和次要参与者，主要参与者是对系统设计和实现有重要影响的参与者，次要参与者是对系统设计和实现没有重要影响的参与者。
3.系统边界系统边界是用例模型中的一个重要概念，它定义了系统的范围。
系统边界将系统与外部环境分开，系统内部的所有用例和参与者都在系统边界内部。
4.关系图关系图是用例模型的另一个重要组成部分，它描述了用例之间的关系。
关系图可以分为三种类型：包含关系、泛化关系和依赖关系。
包含关系表示一个用例包含另一个用例，泛化关系表示一个用例是另一个用例的特殊情况，依赖关系表示一个用例依赖于另一个用例。
三、用例模型的建模步骤用例模型的建模步骤可以分为以下几个步骤：1.确定系统的范围和边界在建立用例模型之前，需要先确定系统的范围和边界。
系统的范围和边界定义了系统的功能和行为，同时也决定了用例模型的规模和复杂度。
2.识别参与者和用例在确定系统的范围和边界之后，需要识别参与者和用例。
参与者是使用系统的人或其他系统，用例是描述系统功能需求的一种方式。
3.编写用例规约用例规约是用例模型的核心，它描述了用例的输入、输出和行为。
用例规约包括用例的前置条件、后置条件、基本流程和异常流程。
用例之间的关系
例子
一个汽车租赁系统用例图的部分内容。在此，基本
用例是“还车”，扩展用例是“交纳罚金”。如果 一切顺利汽车可以被归还，那么执行“还车”用例 即可。但是如果超过了还车的时间或汽车受损，按 照规定客户要交纳一定的罚金，这时就不能执行提 供的常规动作。若研讨修改用例“还车”，势必会 增加系统的复杂性，因此可以在用例“还车”中增 加扩展点，即特定条件为超时或损坏，如果满足条 件，将执行扩展用例“交纳罚金”，这样显然可以 使系统更容易被理解。
用例之间的关系
在画用例图的时候，理清用例之间的关系是重 点。用例的关系有泛化(generalization)、扩展 (extend)和包含(include)。其中include和 extend最易混淆。 使用关系uses(UML1.2以后已经不再使用此关 系） 下面我们结合实例彻底理清三者的关系。
基本概念
包含(include)
include为包含关系，当两个或多个用例中共用一组
相同的动作，这时可以将这组相同的动作抽出来作 为一个独立的子用例，供多个基用例所共享。因为 子用例被抽出，基用例并非一个完整的用例，所以 include关系中的基用例必须和子用例一起使用才 够完整，子用例也必然被执行。include关系在用例 图中使用带箭头的虚线表示(在线上标注 <<include>>)，箭头从基用例指向子用例。
泛化关系是一种继承关系，子用例将继承基
用例的所有行为，关系和通信关系，也就是 说在任何使用基用例的地方都可以用子用例 来代替。泛化关系在用例图中使用空心的箭 头表示，箭头方向从子用例指向基用例。
在用例泛化中，子用例表示父用例的特殊形式，子用例继承了 父用例的行为和属性，也可以增加新的行为和属性或覆盖父用 例中的行为。

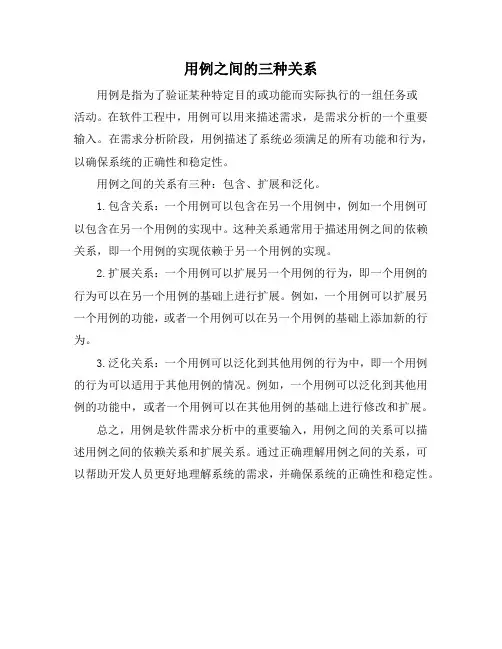

用例之间的三种关系
