示波器的应用
示波器的调节与应用原理
示波器的调节与应用原理1. 前言示波器是一种用于观察电压周期的电子仪器,广泛应用于电子实验、电路调试、电子设备维修等领域。
本文将介绍示波器的调节方法和应用原理。
2. 示波器调节方法2.1 通道设置示波器通常具有多个通道,用于同时观测多个信号。
在进行示波器调节时,需要设置合适的通道参数。
1.选择观测通道:根据需要观测的信号,选择合适的通道进行观测。
2.设置耦合方式:示波器通常有直流耦合和交流耦合两种方式,根据信号的特点选择合适的耦合方式。
3.调节增益:根据信号的幅值范围,调节通道的增益,确保信号能够在示波器屏幕上完整显示。
2.2 时间基准设置示波器的时间基准用于调节观测的时间尺度,以便观测信号的频率、周期等特性。
1.设置时间量程:根据需要观测的信号频率,选择合适的时间量程,确保观测到完整的信号周期。
2.调节扫描速度:根据需要观测的信号变化速度,调节示波器的扫描速度,以充分显示信号的变化过程。
2.3 触发设置示波器的触发功能用于控制示波器在信号达到一定条件时进行触发,并显示稳定的波形。
1.设置触发方式:示波器通常有边沿触发、脉宽触发、视频触发等触发方式,根据信号的特点选择合适的触发方式。
2.调节触发电平:根据触发信号的电平,调节触发电平,确保示波器能够稳定触发并显示波形。
3. 示波器的应用原理示波器的工作原理是利用扫描电子束在示波管内的水平和垂直方向上的偏转,绘制出输入信号的波形图。
3.1 垂直系统原理示波器的垂直系统用于放大输入信号,使其能够显示在示波器的屏幕上。
1.输入信号放大:示波器的垂直系统通过放大器将输入信号放大到合适的幅值范围。
2.垂直扫描:放大后的信号经过垂直偏转系统,在示波管内的垂直方向上进行扫描。
3.垂直偏转灵敏度:示波器垂直系统的灵敏度表示输入信号单位变化时,屏幕上显示的垂直单位长度。
3.2 水平系统原理示波器的水平系统用于控制扫描电子束在水平方向上的偏转,以绘制出输入信号的波形图。
示波器的原理与应用
示波器的原理与应用摘要:示波器是现代电子技术中不可缺少的一种仪器设备,它能够将电信号转化为目测直观的波形图,为电路分析、调试、诊断等提供了方便、快捷的手段。
本文介绍了示波器的基本原理,包括信号输入、采样、放大、显示等方面,以及示波器的常见应用和注意事项,希望能为工程技术人员提供一些帮助和参考。
关键词:示波器、原理、应用、信号输入、采样、放大、显示正文:一、示波器的基本原理示波器是一种电子测量仪器,它的作用是将电信号转化为能够直观观察的波形图。
示波器可以用来观察不同频率、不同形状、不同幅度的电信号,并能够在波形图上显示出电信号的各种特征参数,如周期、频率、幅度、相位等。
示波器是电子技术领域中必备的仪器之一,它应用广泛,被广泛应用于电路设计、调试、维修、教育和科研等领域。
具体而言,示波器基于的是振荡器原理,通过调节电荷和电流来达到电信号可视化的目的。
信号的输入通过探头进行,示波器需要通过类比数字转换器(ADC)将信号转换成数字信号后存储在数字存储器中。
为了减少数字存储器过多的开销,示波器需要对信号进行采样,示波器内置高速模拟数字转换器(ADC)将信号进行采样后转换成数字信号,并存储在数字存储器中。
示波器还需要放大信号,使得信号能够在显示屏上显示出来。
示波器需要放大信号,通常使用线性放大器或者非线性放大器。
最后,示波器在显示器上将数字信号转换成模拟信号,进行屏幕显示。
二、示波器的应用透视到示波器的应用,可以看到示波器是广泛应用于电路设计、调试、维修、教育和科研等领域中的仪器设备。
比如,在电路设计和调试中,示波器可以用来分析电路中的各种问题,如电源噪声、串扰、幅度偏差等等。
在维修中,示波器可以用来检测电机的运行状态、检查电缆连接、检测电器设备输出波形等。
在教育中,示波器可以用来展示各种电子元器件和电路的工作原理。
在科研领域中,示波器可以用来测量和分析一些高速和复杂电信号,如微波电路、芯片和通用集成电路(IC)等。
示波器原理、功能和应用
• 例如:一个100MHz上升时间为3.5ns的方波信号,使用100MHz的示波器系统进行测量,上升时间测量误 差为:
– 100MHz示波器上升时间=350/100MHz=3.5ns – 仪器显示的信号上升时间=3.5ns2+3.5ns2 =4.95ns
– 测量误差=(4.95ns-3.5ns)/ 3.5ns=0.414=41%
采样率不足会怎么样?
波形失真
数字示波器原理及主要指标
采样率
采样率不足会怎么样?
波形混淆
数字示波器原理及主要指标
采样率
采样率不足会怎么样?
波形漏失
脉冲消失
数字示波器原理及主要指标
采样率
信号准确重建技术:如果信号只是由各点表示,则很难观察。特别是信号的高频部分, 获取的点很少,更增加了观察的难度。为增加信号的可视性,数字示波器一般都使用 插值法显示模式。
数字示波器原理及主要指标
采样率
实时采样 VS 等效采样
①①①①①
①①①① ①①① ①①①①①①①①①①①①①①
①① ① ① ① ①① ①①①①①①①①①①①①①①①
实时采样:适合捕捉单次信号以及隐藏在重复信号中的毛刺和异 常信号
等效采样:适合观察周期性重复信号,且前提是信号必 须能稳定触发
数字示波器原理及主要指标
数字示波器原理及主要指标
存储深度
指在波形存储器中存储波形样本的数量,单位pts(points)。 存储深度是示波器对数字化波形的最大存储能力。
触发点
预采样
存储深度
延迟采样
数字示波器原理及主要指标
存储深度
深存储有什么好处?
250MS/s × 10ms
2.5GS/s ×
示波器的应用及使用方法
示波器的应用及使用方法示波器是一种测量仪器,用于显示电信号的波形,通过对电压和时间的测量,可以帮助工程师分析和调试电路。
示波器是电子工程师和电子爱好者的必备工具之一,它在电子领域的应用非常广泛。
一、示波器的应用领域1. 电子设备维修与调试:示波器可以用于检测和分析各种电子设备中的电信号,例如电视机、手机、电脑、音响等。
通过观察信号的波形特征,可以判断故障的原因并进行修复。
2. 电路设计与测试:在电路设计过程中,示波器可以帮助工程师验证设计的正确性,检测信号的失真、干扰等问题,优化电路性能。
同时,示波器还可以用于测试电路的频率响应、阻抗匹配等特性。
3. 通信系统分析:示波器可以用于测试和分析通信系统中的各种信号,例如音频信号、视频信号、射频信号等。
通过对信号的波形、频谱等特征进行观察和分析,可以判断系统的性能和工作状态。
4. 电力系统监测:在电力行业中,示波器可以用于监测和分析电力系统中的电压、电流信号,检测电力质量问题,例如电压波形畸变、电流峰值变动等。
通过对信号的分析,可以判断电力系统的工作状态和稳定性。
5. 教学与科研:示波器是电子教学和科研的重要工具之一,它可以帮助学生理解和掌握电子学原理,进行实验和研究。
二、示波器的基本原理示波器的工作原理是利用垂直和水平的电子束在示波管上形成一个波形图案。
垂直方向上的电子束受到输入电压的控制,水平方向上的电子束由水平扫描器控制。
通过控制电子束的位置和强度,可以在示波管上显示出输入信号的波形。
示波器的主要组成部分包括:1. 垂直放大器:用于将输入信号放大到适当的幅度,通常具有多档可调的放大倍数,以适应不同信号的测量。
2. 水平扫描器:用于控制水平方向上的电子束移动速度和位置,以控制波形显示的时间基准,例如秒/格。
3. 示波管:用于显示波形图案的区域,根据显示方式的不同,可以分为阴极射线示波管(CRT)和液晶显示器(LCD)等。
4. 触发电路:用于控制示波器在输入信号达到特定条件后进行显示,以确保波形的稳定性和可观性。
示波器的原理与应用实验报告
示波器的原理与应用实验报告实验报告:示波器的原理与应用1. 实验目的:掌握示波器的使用方法,理解其原理,并通过实验探究示波器在电路实验中的应用。
2. 实验设备:示波器、信号发生器、万用表、电容、电阻、电感等基本电路元件。
3. 实验原理:示波器是一种用于测量电压波形、电流波形和时序等特性的电子测量仪器。
其主要原理为将待测电压信号加于示波器的输入端,通过示波管、偏转板和竖直驱动放大器等元件将电信号转化为可视的光信号,从而展现电压波形。
示波器测量的电压波形主要包括幅值、频率、相位等参数。
4. 实验步骤:(1)将信号发生器的方波信号连接至示波器的输入端,并设置合适的频率和幅值。
(2)观察示波器屏幕中显示的方波波形,并根据幅值、频率、相位等参数进行测量。
(3)将电容、电阻、电感等基本电路元件连接至信号发生器和示波器之间,我们可以通过示波器观察电路中产生的波形,以及分析其幅值、频率、相位等特性。
5. 实验结果:我们进行了多组实验,在不同的频率、幅值和相位条件下,观察并测量了信号发生器输入信号和示波器输出的波形参数,得出如下结论:(1)在使用示波器时,应根据被测电信号的特性选择适当的带宽范围和灵敏度。
(2)示波器作为一种常用的电子测量仪器,在电路实验中有着重要的应用价值。
6. 实验思考:通过本次实验,我们不仅掌握了示波器的使用方法和原理,还深刻认识到示波器在电路实验中的广泛应用价值。
同时,我们也发现了示波器的一些局限和缺陷,如不能直接测量电流等特性。
这为我们进一步学习和研究电子测量仪器、深入理解电路原理提供了参考和帮助。

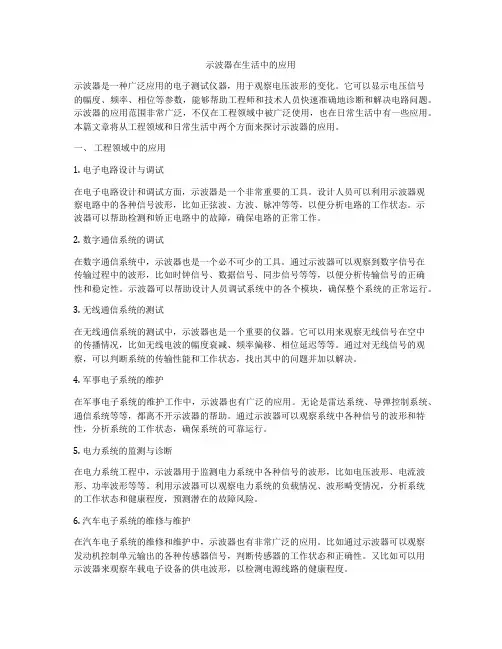

示波器在生活中的应用
示波器在生活中的应用示波器是一种广泛应用的电子测试仪器,用于观察电压波形的变化。
它可以显示电压信号的幅度、频率、相位等参数,能够帮助工程师和技术人员快速准确地诊断和解决电路问题。
示波器的应用范围非常广泛,不仅在工程领域中被广泛使用,也在日常生活中有一些应用。
本篇文章将从工程领域和日常生活中两个方面来探讨示波器的应用。
一、工程领域中的应用1. 电子电路设计与调试在电子电路设计和调试方面,示波器是一个非常重要的工具。
设计人员可以利用示波器观察电路中的各种信号波形,比如正弦波、方波、脉冲等等,以便分析电路的工作状态。
示波器可以帮助检测和矫正电路中的故障,确保电路的正常工作。
2. 数字通信系统的调试在数字通信系统中,示波器也是一个必不可少的工具。
通过示波器可以观察到数字信号在传输过程中的波形,比如时钟信号、数据信号、同步信号等等,以便分析传输信号的正确性和稳定性。
示波器可以帮助设计人员调试系统中的各个模块,确保整个系统的正常运行。
3. 无线通信系统的测试在无线通信系统的测试中,示波器也是一个重要的仪器。
它可以用来观察无线信号在空中的传播情况,比如无线电波的幅度衰减、频率偏移、相位延迟等等。
通过对无线信号的观察,可以判断系统的传输性能和工作状态,找出其中的问题并加以解决。
4. 军事电子系统的维护在军事电子系统的维护工作中,示波器也有广泛的应用。
无论是雷达系统、导弹控制系统、通信系统等等,都离不开示波器的帮助。
通过示波器可以观察系统中各种信号的波形和特性,分析系统的工作状态,确保系统的可靠运行。
5. 电力系统的监测与诊断在电力系统工程中,示波器用于监测电力系统中各种信号的波形,比如电压波形、电流波形、功率波形等等。
利用示波器可以观察电力系统的负载情况、波形畸变情况,分析系统的工作状态和健康程度,预测潜在的故障风险。
6. 汽车电子系统的维修与维护在汽车电子系统的维修和维护中,示波器也有非常广泛的应用。
比如通过示波器可以观察发动机控制单元输出的各种传感器信号,判断传感器的工作状态和正确性。
示波器原理的应用实验报告
示例器原理的应用实验报告1. 引言本实验旨在通过使用示波器来研究示波器的原理和应用。
示波器是一种常用的电子测量仪器,用于观察并测量各种电信号的形态和特性。
本实验将通过实际操作来了解示波器的原理以及如何正确使用示波器进行信号测量。
2. 实验器材•数字示波器:型号ABC123•信号发生器:型号XYZ789•BNC线缆:2根•电源线:1根•50欧姆负载电阻:1个3. 实验原理示波器是通过将电信号转换为可视化的波形来帮助我们分析和测量信号。
其基本工作原理如下:1.输入电路:示波器的输入电路用于接收待测信号。
通常使用BNC线缆将电源线输出与示波器的输入端连接。
2.垂直放大器:示波器的垂直放大器负责对输入信号进行放大和调整。
放大倍数可以手动设置。
3.水平放大器:示波器的水平放大器用于调整水平放大倍数,以及控制触发电路。
4.触发电路:示波器的触发电路用于触发并稳定显示波形。
通过调节触发电路的阈值和触发方式,我们可以选择合适的触发条件。
5.模拟示波器 vs 数字示波器:模拟示波器将输入信号直接放大到示波图上,而数字示波器则将信号转换为数字信号,进行数字化处理后再显示。
4. 实验步骤步骤1:连接示波器和信号发生器1.将信号发生器的输出端与示波器的输入端通过BNC线缆连接。
2.确保连接牢固,并检查电源线连接正确。
步骤2:设置示波器参数1.打开示波器,进入设置界面。
2.调整垂直放大倍数和水平放大倍数,以适当显示待测信号。
3.设置触发方式和触发电平,确保波形稳定显示。
4.根据需要,设置其他参数,如显示模式、测量功能等。
步骤3:观察并分析信号1.打开信号发生器,产生一个待测信号。
2.在示波器上观察并分析信号的波形特征,如振幅、频率、相位等。
3.进行必要的测量和记录,如峰峰值、频率等。
4.根据需要,进行信号分析和处理,如频谱分析、时间域分析等。
步骤4:断开连接和关闭设备1.断开信号发生器和示波器之间的连接。
2.关闭示波器和信号发生器,拔出电源线。
示波器的应用
M为垂直直线与李萨如图形的切点数
N=2
M=1
fy Nx 2 fx Ny 3
fy Nx 3 fx Ny 4
4、函数信号发生器简介
本实验所用函数信号发生器可以输出的正弦波、三角波
、方波等交流信号。 面板主要控制件的作用:
波形选择
函数信 号输出
电源开关
频率范 围选择
频率调节
占空比 调节
幅度调节
VIRIABLE:连续调 节垂直偏转灵敏度
VIRIABLE :连续调节 扫描速率
扫描方式选择
电平(LEVEL): 调节被测信号在某 一电平触发扫描
自动(AUTO):扫 描发生器自动工作
常态(NORM)
被触发或准 备指示灯
触发方式选择
选择触发源信号
内:CH1 CH2
外:LINE EXT
CH1或CH2选择:
要求:熟练偏转系数、扫描速率、电平等按钮操作
2、测量信号电压峰峰值与时基法周期
测量原理
U pp Y V/div
T X T/div
假设:“ V/div ” 档位置于2V/div
“ t/div ”的档位在0.5ms/div
10div
电压:Up-p=4.0×2=8.0V
8div
U 峰峰
周期
T=6.0×0.5=3mS
内触发方式时,触发信号由被测信号产生,满足同步要求
外触发方式时,触发信号由外部输入信号产生 电源(略)
扫描原理
只在竖直偏转板上 加正弦电压的情形
只在水平偏 转板上加一 锯齿波电压 的情形
示波器显示正弦波原理图
X轴方向偏转
Y轴方向偏转
正弦波合成
同步原理 扫描时由于锯齿波周期性复原,要求光点所画的轨迹和第一 周期的完全重合,再由视觉残留,才能观察到一个稳定的波 形 。即要满足: Tx=nTy ,或 fy=nfx
示波器原理及其在电子学中的应用
示波器原理及其在电子学中的应用仪器中的强手 - 示波器电子学是现代社会的重要组成部分,电子技术与电器工程领域中常常需要进行电信号的测量和观测。
在这样的时候,示波器是至关重要的一部分。
在本文中,我们将会探究示波器的原理并了解它在电子学中的应用。
一、什么是示波器示波器是一种用于显示电信号波形的仪器。
它能够将电信号转换成关于电压和时间的二维图像,图像的横轴代表时间,而纵轴代表电压。
示波器是测试电子学中最常用的仪器之一。
二、示波器的原理示波器的核心部分是一种叫做光电转换器的设备,其作用是将电信号转换成光信号,再传输到显像管上形成一幅图像。
显像管通过对光放大处理后,再通过荧光屏形成一幅二维图像。
由于示波器是根据电信号产生图像,因此最重要的是要理解电信号的本质。
我们知道,所有的电信号都是电压随着时间的变化而产生的。
这就意味着电信号可以用电压-时间的曲线来表示。
示波器是将电信号应用在垂直板上,再将时间应用于水平板上,从而生成波形图像。
三、示波器在电子学中的应用示波器是电子学中最基本的仪器之一,因此在电子学、电器工程以及计算机科学等领域中有着广泛的应用。
1. 测量和分析示波器是测量电信号最重要的工具。
不管是分析电路是否工作,还是研究信号峰值、频率和波形的变化,示波器都是必不可少的。
示波器还可以捕捉短暂的信号突发事件,以便更好地了解它们的性质。
2. 调试和故障判断当电路故障时,示波器可以帮助工程师查找问题的根源。
例如,示波器可以检查信号是否达到某个节点,或者帮助工程师检查电路中是否有干扰和泄漏。
通过这些方法,工程师可以确定电路故障的源头并采取适当的措施解决问题。
3. 数据可视化在许多情况下,数据可视化是至关重要的。
此时,示波器可以通过将电子信号转换成可视的波形图表来完成。
这些图表可以帮助工程师更好地了解电路的工作原理,并且有助于更好地理解数据的含义。
特别是在信号处理和嵌入式系统的设计中,示波器的应用非常广泛。
4. 教育和培训示波器在电子学教育和培训中扮演着重要的角色。
第四章 示波器原理及应用
示波器主要用来观测信号波形、测量电压、频率、 示波器主要用来观测信号波形、测量电压、频率、 时间等参数,是电子测量三大仪器(电压表、示波器、 时间等参数,是电子测量三大仪器(电压表、示波器、 电子计数器)之一。 电子计数器)之一。 示波器是时域分析的最典型仪器, 示波器是时域分析的最典型仪器,也是当前电子测 量领域中,品种最多、数量最大、最常用的一种仪器; 量领域中,品种最多、数量最大、最常用的一种仪器; 示波测试技术是一种最灵活、多用的综合性技术。 示波测试技术是一种最灵活、多用的综合性技术。 示波器的原理应用广泛,例如逻辑分析仪、 示波器的原理应用广泛,例如逻辑分析仪、晶体管 特性图示仪、扫频仪、 特性图示仪、扫频仪、频谱分析仪等仪器的波形显示 部分都有示波器技术的影子。 部分都有示波器技术的影子。
★ 示波测试的基本原理
►电子束在偏转电场作用下的偏转距离与外加偏转 电子束在偏转电场作用下的偏转距离与外加偏转 L为偏转板的长 电压成正比: 度;S为偏转板 中心到屏幕中 lS 心的距离;b为 y= Vy 偏转板间距;Va 2bVa 为阳极A2上的 电压。
★ 示波测试的基本原理
►示波管的Y轴偏转灵敏度(单位为cm/V): 示波管的Y轴偏转灵敏度(单位为cm/V cm/V):
0.35 0.35 3 tr [µs] ≈ , 或 tr [ns] ≈ ×10 BW[MHz] BW[MHz]
★ 示波器分类及其主要技术指标
2 扫描速度 扫描速度:指荧光屏上光点水平移动的速度, 扫描速度:指荧光屏上光点水平移动的速度,单位 为“cm/s”或者(div/s)。 cm/s”或者(div/s)。 扫描速度的倒数称为“时基因素” 扫描速度的倒数称为“时基因素”,它表示单位距 离代表的时间,单位为“t/cm” 离代表的时间,单位为“t/cm”或“t/div”. t/div” 偏转因素(垂直灵敏度) 3 偏转因素(垂直灵敏度) 指在输入信号作用下,光点在荧光屏上的垂直(Y) 指在输入信号作用下,光点在荧光屏上的垂直(Y) 方向移动1cm(或 方向移动1cm(或1格)所需的电压值,单位为“V/cm”、 所需的电压值,单位为“V/cm” “mV/cm”(或“V/div”、“mV/div”)。 mV/cm”(或“V/div” mV/div” 偏转因素表示了示波器Y通道的放大/衰减能力. 偏转因素表示了示波器Y通道的放大/衰减能力. 其倒数称为“ 偏转)灵敏度” 其倒数称为“(偏转)灵敏度”。
示波器简介介绍
汇报人:文小库 2023-11-25
目 录
• 示波器概述 • 示波器的基本原理 • 示波器的应用领域 • 示波器的选购与使用技巧 • 示波器的维护与保养 • 示波器的发展趋势与未来展望
01 示波器概述
定义与特点
定义
示波器是一种用于显示电信号波形的电子测量仪器。它能够将电信号转换成可见的波形,以便人们观察、分析和 测量信号的幅度、频率、相位等参数。
。
采样率
采样率越高,示波器对信号的 细节捕捉能力越强。
分辨率
分辨率决定了示波器能够显示 的信号细节,分辨率越高,显 示的波形越清晰。
触发模式
触发模式决定了示波器的启动 方式,主要有自动、正常、单
次三种模式。
示波器的使用注意事项
使用前应先检查电源线是否连 接良好,避免电源波动影响示
波器的正常工作。
使用过程中应避免对示波器进 行剧烈振动或碰撞,以免损坏
示波器的发展历程
发展历程
示波器自20世纪初问世以来,经历了模 拟示波器、数字示波器和现代智能示波 器三个阶段。随着技术的不断发展,示 波器的性能和功能也不断提升,使得它 能够更好地满足各种应用需求。
VS
技术进步
现代智能示波器采用了高速数字信号处理 技术,能够实现高精度、高稳定的测量, 同时还可以进行自动校准、自动设置等智 能化操作,大大提高了测量效率和准确性 。
02 示波器的基本原理
示波器的结构与工作原理
01
示波器主要由垂直通道和水平通 道组成。
02
垂直通道负责接收被测信号,并 将其转换为电子束。
水平通道则控制电子束的扫描速 度。
03
在示波器的屏幕上,垂直方向的 电子束与水平方向的扫描束交叉
简述示波器的基本应用及扩展应用
简述示波器的基本应用及扩展应用示波器是一种广泛应用于电子领域的测量仪器,用于显示电信号的波形。
它可以通过测量电压和时间的关系,帮助工程师和技术人员分析和诊断各种电路问题。
示波器的基本应用涵盖了以下几个方面: 1. 波形显示和分析: 示波器可以用来显示各种信号的波形,如正弦波、方波、脉冲波等。
通过观察波形的形状、振幅、频率等特征,可以判断信号的稳定性、频率范围、峰值等信息。
2. 电压测量: 示波器可以准确地测量电路中的电压值,并显示在屏幕上。
通过示波器可以实时监测信号的电压变化,帮助工程师调试电路和分析电路性能。
3. 时域和频域分析: 示波器可以将信号从时域转换为频域,显示信号的频谱图。
通过频谱图可以分析信号的频率成分,帮助工程师了解信号的频率特性,进行频率响应分析等。
4. 波形捕获和存储: 示波器可以捕获并存储波形数据,方便后续分析和比较。
工程师可以通过示波器的存储功能快速记录和比对不同时间段的波形,以便进行故障诊断和性能分析。
除了基本应用外,示波器还有许多扩展应用,帮助工程师更深入地了解电路性能和信号特性:1. 自动测量功能: 现代示波器具有各种自动测量功能,可以快速准确地测量信号的各种参数,如峰峰值、平均值、最大最小值等。
工程师可以通过这些自动测量功能快速获取信号特征,提高工作效率。
2. 协议分析功能: 一些高级示波器具有协议分析功能,可以解码和显示数字通信接口的信号,如SPI、I2C、UART等。
通过协议分析功能,工程师可以监测和分析数字通信接口的数据传输,帮助诊断通信问题。
3. 波形数学运算: 示波器可以进行波形的数学运算,如加减乘除、积分微分、FFT变换等。
通过波形数学运算,工程师可以对信号进行处理和分析,提取出感兴趣的信息,深入研究信号特性。
4. 频率响应分析: 示波器可以通过输入信号和输出信号的比较,分析电路的频率响应特性。
工程师可以利用示波器进行频率响应测试,评估电路的带宽、增益等性能指标,优化电路设计。
示波器的应用和原理
示例波器的应用和原理1. 引言示波器是一种用于测量和显示电信号波形的仪器。
它广泛应用于电子、通信、电力等领域的实验室和生产环境中。
本文将介绍示波器的应用和原理,以及其对各行业的重要性。
2. 示波器的应用示波器在各种领域都有不同的应用,以下是其中几个常见的应用领域:•电子测试:示波器是电子工程师的必备工具之一,用于测量并分析各种电子设备的电信号波形。
它可以帮助工程师检测电路故障、评估信号质量以及设计和调试电子电路。
•通信:示波器在通信领域中用于测试和分析各种通信信号的波形。
它可以帮助通信工程师评估信号的幅度、频率和相位等特性,以确保通信系统正常工作。
•医学科学:示波器被广泛应用于医学科学中,用于测量和分析心电图、脑电图以及其他生物电信号波形。
它可以帮助医生进行疾病诊断和治疗。
•电力系统:示波器在电力系统中用于监测电力信号的波形,帮助电力工程师评估电力系统的性能和稳定性。
它可以检测电网故障、测量电力质量以及分析功率因数等参数。
3. 示波器的原理示波器的工作原理基于示波管、控制电路和信号放大器等组件。
•示波管:示波管是示波器的核心部件,它通过电子束在屏幕上绘制电压随时间变化的波形。
示波管由电子枪、聚焦系统、偏转系统和屏幕组成,通过控制电子束的位置和强度,可以显示出电信号的波形。
•控制电路:示波器的控制电路负责控制示波管的工作。
它可以通过调节控制信号的大小和频率,改变电子束在屏幕上的位置和形状,从而显示出不同的波形。
•信号放大器:示波器的信号放大器负责放大待测信号的幅度,使其能够驱动示波管。
它可以根据用户的选择,调节放大倍数以适应不同的信号水平,并保持波形的清晰度和稳定性。
4. 示波器的类型根据显示方式和功能特点,示波器可以分为以下几种类型:•模拟示波器:模拟示波器是最基本的示波器类型,它通过示波管显示电信号的连续波形。
它可以显示正弦波、方波、脉冲波等各种波形,并提供调整控制的灵活性。
•数字示波器:数字示波器将电信号转换为数字信号,并使用数字处理技术显示波形。
示波器的原理及应用的目的
示波器的原理及应用的目的目的本文旨在介绍示波器的原理及其应用,帮助读者了解示波器的基本工作原理、不同类型的示波器以及其在各个领域的应用。
1. 示波器的基本原理示波器是一种电子仪器,用于显示电子信号的波形。
它基于示波管原理和电子放大技术,可以将电压随时间变化的波形图形可视化显示出来。
示波器的基本原理包括以下几个要素:•输入电路:示波器的输入电路用于接收待测信号,并将其输入示波器的其他部分进行处理。
输入电路通常包括电压调节电路、放大电路、带通滤波器等。
•示波管:示波管是示波器的核心部件,它通过电子束在荧光屏上扫描,使得波形图形能够显示出来。
示波管一般由电子枪、偏转板和聚焦系统组成。
•时间基准:时间基准是示波器用来测量和显示波形的时间参考。
示波器常用的时间基准有内部时间基准和外部时间基准,可以提供不同的时间分辨率和精度。
•触发电路:触发电路用于控制示波器在信号波形上的稳定显示,使得波形能够重复显示和观察。
触发电路可以根据信号的某些特征(如阈值、上升沿、下降沿等)进行触发。
2. 示波器的应用示波器作为一种重要的测试与测量仪器,在各个领域都有广泛的应用。
以下列举了一些示波器的应用场景:•电子工程:示波器在电子工程中扮演着非常重要的角色。
它可以用于测量信号的幅度、频率、相位等参数,帮助工程师进行电路设计、故障排查和信号分析。
•通信和网络:示波器在通信和网络领域也有广泛应用。
它可以用于分析和调试通信信号,测量信号的峰峰值、波形失真等参数,帮助工程师解决网络故障和优化网络性能。
•医学领域:在医学领域,示波器可以用于监测和分析生物信号,如心电图、脑电图等。
它可以帮助医生判断病情、定位异常信号,并辅助医疗诊断和治疗。
•教育和科研:示波器在教育和科研中也有着重要的作用。
它可以帮助学生和研究人员进行实验和数据采集,观察和分析信号的波形特征,提高实验的可视化和直观性。
•汽车电子:在汽车电子中,示波器可以用于检测和分析车载电子设备的信号,如发动机控制单元、传感器等。
示波器的种类和功能介绍
示波器的种类和功能介绍示波器是一种用于测量和显示电信号波形的仪器。
它在电子工程、通信、医疗等领域被广泛应用。
本文将介绍示波器的种类和功能。
一、示波器的种类1. 示波管示波器(CRT Oscilloscope)示波管示波器是最早出现的示波器类型。
它使用电子束在荧光荧屏上画出电信号波形。
虽然示波管示波器在一些低频和高电压应用中仍然有用,但由于体积庞大、耗电量大及显示分辨率局限等问题,已逐渐被其他类型的示波器所取代。
2. 数字示波器(Digital Oscilloscope)数字示波器是目前最常用的示波器类型。
它使用模数转换器将模拟信号转换成数字信号,然后通过数码显示屏显示波形。
数字示波器具有抗干扰能力强、波形存储方便以及自动测量等优点,可以满足大多数波形分析需求。
3. 存储示波器(Storage Oscilloscope)存储示波器是一种特殊的数字示波器,具有存储波形的功能。
它能够将输入信号的波形持续地存储在内存中,并通过数码显示屏进行回放。
存储示波器广泛应用于对电信号瞬态过程的观察和分析。
4. 模拟示波器(Analog Oscilloscope)模拟示波器是指使用电子管、晶体管等模拟电子元件工作的示波器。
与数字示波器相比,模拟示波器具有响应速度快、波形显示更真实等特点。
但模拟示波器的分辨率和存储能力较低,逐渐被数字示波器所替代。
二、示波器的功能1. 波形显示示波器最基本的功能是显示电信号的波形。
通过示波器,我们能够直观地观察到信号的振幅、频率、相位等特性。
波形显示不仅方便我们了解信号的基本特征,还有助于故障诊断和故障分析。
2. 参数测量示波器可以对电信号进行各种参数的测量,如峰值、峰峰值、平均值、频率、周期等。
通过示波器的自动测量功能,我们可以快速准确地获取这些参数,为信号分析提供便利。
3. 多通道观测数字示波器通常具有多通道输入功能,可以同时显示多个信号波形。
通过多通道观测,我们可以对不同信号之间的时序关系进行观察和分析,从而更全面地了解电路或系统的工作状态。
示波器能应用在哪些方面
示波器能应用在哪些方面示波器是一种广泛应用于科学、工程和技术领域的仪器。
它主要用于测量和表示电信号的波形。
示波器能够以图形方式显示信号的振幅、频率、相位等信息,从而帮助工程师和科学家深入了解信号的特性和行为。
下面将介绍示波器能应用的几个方面。
首先,示波器在电子工程领域中有着广泛的应用。
它可以用来监测和调试电路的性能。
通过将示波器与电路连接,工程师可以实时观察信号的波形,并根据波形进行故障排除和性能优化。
例如,在集成电路设计过程中,示波器可以用来检测信号的稳定性和噪声水平,从而帮助工程师改进电路设计。
其次,示波器在通信领域也有重要的应用。
在现代通信系统中,信号的传输质量是至关重要的。
示波器可以用来监测和分析通信信号的波形,以评估信号的完整性和可靠性。
通过使用示波器,工程师可以检测信号中的时延、失真和干扰等问题,并采取相应的措施来优化通信系统的性能。
此外,示波器在医学诊断和研究中也发挥着重要作用。
医学领域中的生物信号(如心电图、脑电图等)可以通过示波器来测量和分析。
医生可以使用示波器来观察生物信号的形状和特征,以帮助诊断疾病并监测病情的变化。
示波器还可以用于医学研究,帮助科学家深入了解生物信号的起源和变化规律。
此外,示波器还在物理研究中具有重要意义。
在物理实验中,示波器可以用来观察和测量各种类型的信号,例如声波、光波等。
示波器可以帮助物理学家研究波动现象的特性和行为规律,以及分析和比较不同实验条件下信号的变化。
最后,示波器在教育和培训领域也有广泛应用。
示波器可以用来向学生展示不同信号的波形和特征,并帮助他们理解信号的基本概念和原理。
通过实际操作示波器,学生可以加深对电子和通信原理的理解,提高实验技能。
综上所述,示波器作为一种测量和显示电信号波形的仪器,在多个领域发挥着重要的作用。
它可以用于电子工程、通信、医学诊断和研究、物理研究以及教育和培训等方面。
通过示波器,工程师、科学家和学生能够更加深入地了解信号的特性和行为,从而为问题解决、性能优化和学习提供有力支持。
示波器在生活中的应用
示波器在生活中的应用
示波器是一种电子测量仪器,用于显示和分析电信号的波形。
它在各个领域中都具有广泛的应用。
以下是示波器在生活中的几个常见应用:
1.电子维修和故障排查:示波器是电子维修和故障排查的重
要工具。
它可以用于检测和测量电路中的信号,分析信号
的频率、幅度、时间间隔等参数,帮助技术人员找到故障
点,修复电路问题。
2.音频和音视频设备调试:示波器可以用于调试音频和音视
频设备,如音响、放大器、扬声器等。
通过连接示波器,
可以监测音频信号的波形、频率响应和失真情况,确保音
频设备的正常工作和音质表现。
3.无线信号分析:示波器可以用于无线信号的分析和处理。
例如,在无线通信领域,示波器可以帮助工程师分析无线
信号的频谱、调制方式、信号质量等,进一步优化通信设
备的性能。
4.电路设计和原型验证:在电子电路设计和原型验证过程中,
示波器是必不可少的工具。
它可以用于观察和分析电路中
各个信号的波形和响应,验证电路设计的正确性和性能。
5.生物信号分析:示波器在生物医学工程领域的应用越来越
广泛。
它可以用于记录和分析生物信号,如心电图(ECG)、脑电图(EEG)、肌电图(EMG)等,为医生提供诊断和治
疗方案的支持。
6.教育和科学研究:示波器在教育和科学研究中也有重要的
应用。
它可以用于展示和演示电信号的特性和行为,帮助学生理解和学习电子原理和电路分析的基础知识。
这些只是示波器在生活中的一些常见应用,实际上示波器在工程、科学、医疗和教育等领域都扮演着重要角色,对我们的日常生活产生了积极的影响。
现代示波器的原理及应用
现代示波器的原理及应用1. 示例波器的概述现代示波器是一种用于测量和显示电信号的仪器。
它通过将电信号转换为图形来分析和观察信号的性质和特点。
示波器广泛应用于电子工程、通信、医学等领域,成为一种不可或缺的测试仪器。
2. 示波器的工作原理示波器的工作原理基于示波管的电子束扫描和电子束的偏转。
简单来说,示波器将输入的电信号转换为垂直和水平两个方向的电子束偏移,然后将这些偏移后的电子束在屏幕上显示出来,形成波形图。
通过观察波形图,我们可以分析信号的振幅、频率、相位等特性。
3. 示波器的主要特点•带宽:示波器的带宽决定了它可以显示的信号频率范围。
带宽越宽,示波器能够处理的高频信号越多。
•采样率:示波器的采样率指示了它可以对信号进行多快的采样。
高采样率可以更准确地捕捉到信号的细节。
•垂直分辨率:示波器的垂直分辨率决定了它可以显示的最小电压变化。
较高的垂直分辨率可以提供更准确的电压测量结果。
•存储深度:示波器的存储深度决定了它可以存储多少个波形点。
较大的存储深度可以记录更多的波形细节。
•触发功能:示波器的触发功能可以让用户按照特定条件来捕获信号的波形,便于分析和观察。
4. 示波器的应用领域4.1 电子工程在电子工程领域,示波器广泛应用于电路设计、调试和故障诊断。
通过示波器可以观察到电子元件和电路的各种信号波形,如时钟信号、数据信号、电源噪声等,从而分析和优化电路的性能。
4.2 通信在通信领域,示波器可用于测试各种通信设备的信号传输质量。
例如,可以使用示波器来观察传输线上的信号衰减、串扰等现象,并进行相应的调整和改进工作。
4.3 医学示波器在医学领域中的应用越来越广泛。
例如,在心电图检测中,示波器可以用于观察人体心脏电信号的波形,帮助医生分析心脏的功能和异常。
4.4 军事示波器在军事领域中也有一定的应用。
例如,在雷达系统的维护和调试中,示波器可用于观测雷达信号的波形,以判断系统是否正常工作。
5. 示波器的发展趋势随着科技的不断进步,现代示波器不断发展,并具有以下几个发展趋势:•高性能:示波器的带宽、采样率、存储深度等性能指标不断提升,以满足对高频信号和细节的需求。
示波器原理与应用的总结
示例器原理与应用的总结一、示波器的基本原理示波器是一种专门用于测量电信号波形的电子仪器。
它可以将电信号转换成为对应的可视化的波形,帮助工程师进行信号的分析和测量。
示波器的工作原理可以简单地概括为以下几个关键步骤: 1. 信号输入:示波器通过探头将待测信号输入,探头可以通过连接在测试对象的电路上来获取信号。
2. 信号放大:示波器会对输入的信号进行放大,将它们转换为合适的电平范围以展示在示波器的屏幕上。
3. 信号取样:示波器会对信号进行取样,以获取足够的数据点来表示完整的波形。
取样速率决定了示波器的有效带宽。
4. 波形显示:取样的数据会被示波器进行处理和显示,通常以波形图的形式展示在屏幕上。
二、示波器的应用示波器作为一种重要的测量工具,被广泛应用于各个领域。
以下是一些示波器的常见应用场景:1. 电路调试和故障排除示波器在电路调试和故障排除中起着关键的作用。
通过观察电路上的信号波形,工程师可以判断电路是否正常工作,定位故障原因,并进行相应的修复。
示波器能够帮助工程师找到电路中的噪声、干扰和故障现象,提高故障排除的效率。
2. 信号分析和频谱测量示波器可以对信号进行分析,帮助工程师了解信号中的频率特性、幅度变化和相位差等信息。
频谱测量功能使得工程师可以更直观地观察信号的频谱分布情况,进一步分析信号的特性。
3. 波形捕捉和存储示波器具有捕捉和存储波形的功能,它可以将测试场景中的波形捕捉下来,供后续分析和研究。
这对于短时、快速变化的信号很有用,如脉冲信号、高频信号等。
4. 模拟和数字信号的测量示波器可以对模拟信号和数字信号进行测量。
模拟信号的测量包括测量幅度、频率、相位等参数;而数字信号的测量则包括测量上升时间、下降时间、峰值等数据。
5. 教育和学术研究示波器不仅在实际应用中有着重要的地位,也在教育和学术研究中起到了重要的作用。
它可以帮助学生和研究人员更好地理解和研究电子信号的特性和行为。
三、示波器的发展与趋势随着科技的发展,示波器也在不断演进和发展,从最初的模拟示波器到现在的数字示波器,功能越来越强大,使用也更加方便。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5.7 示波器功能扩展 用示波器检测二极管的方法
检测:ID= f(UD)
2K 信 号 500 1K 源
XY
上海师范大学 电子工程系
示 波 器
第5章 时域测量
上海师范大学 电子工程系
测试方法:
1.使信号源输出电压10V,频率100Hz,示波器工作 在X-Y显示方式。 2.将两个电位器调至适当位置,观察显示结果。
上海师范大学 电子工程系
• 时间参量测量
“微调”置校准位,选择“粗调”使波形 显示疏密度适当,根据粗调刻度和波形对应位 置的水平宽度求得结果。
第5章 时域测量
上海师范大学 电子工程系
• 用李沙育图形法进行频率测量 示波器工作方式选X-Y显示,将被测信号与标
准频率源信号分别输入Y、X通道。调节标准信号 频率直至示波器显示稳定的李沙育图形,分别作 水平线和垂直线(不过交点、不为切线)与李沙 育图形形成交点分别为m个和n个。则被测信号 与标准频率源信号的频率之比为m:n。
用半波脉动电压做X扫描及uCE,阶梯波电 压同步脉动电压,用取样电阻将iC转换为电压送 到Y通道。
第5章 时域测量
上海师范大学 电子工程系
5.8 示波器的应用
• 电压测量
“微调”置校准位,选择“粗调”使波形显 示幅度适当,根据粗调刻度和所用探极衰减比及 波形对应位置的垂直高度求得结果。
第5章 时域测量
相位差: 0o 0o~90o
90o 90o~180o 180o
y0
ym
arcsin y0
ym
第5章 时域测量
• 电容的测量 按下图连接测量电路
上海师范大学 电子工程系
信
Rp
号
Cx
源
示
CH1 CH2
波
器
第5章 时域测量
上海师范大学 电子工程系
1.调节低频信号源的输出频率及幅度,并使CH1 输入波形的显示幅度占据适当的格数。
第5章 时域测量
上海师范大学 电子工程系
• 相位差的测量 线性扫描法:示波器在双踪显示方式,并选
择只由一路信号来进行触发。将显示的两个波形 的零线调至重合,且显示幅度相同。测出对应点 间距及周期,从中求得相位差。
Δt
Φ=2πΔt/T
第5章 时域测量
上海师范大学 电子工程系
李沙育图形法:要比较的两个信号分别输入X、 Y通道,根据显示的李沙育图形可以判断两者的 相位关系。
正常
断路
击穿
第5章 时域测量
上海师范大学 电子工程系
原理分析:
信号源输出电压作为二极管偏置电压的同 时,也作为示波器的X扫描电压,因此水平轴 可表示二极管偏置电压的变化情况。
通过二极管电流的大小,由与其串联的电 阻上电压表示,作为Y轴输入信号,因此Y轴可 管图示仪工作原理 • 在iB一定时测量iC与uCE间的关系曲线 • 测量iB不同时的iC与uCE间的关系曲线
上海师范大学 电子工程系
第5章 时域测量
上海师范大学 电子工程系
X轴放大器
基
极
阶
NPN
PNP NPN
梯
信
集电极扫描
示波管
号
发
PNP
电压发生器
生
取样电阻
器
Y轴放大器
用阶梯波电压控制iB的改变,用示波器显示 iC与uCE间的关系曲线
2.调Rp使CH2输入波形的显示幅度为1.中的 0.707倍,则有:Xc=Rp,测得Rp,则可求得 Cx。
