移相全桥
移相全桥 原边电流

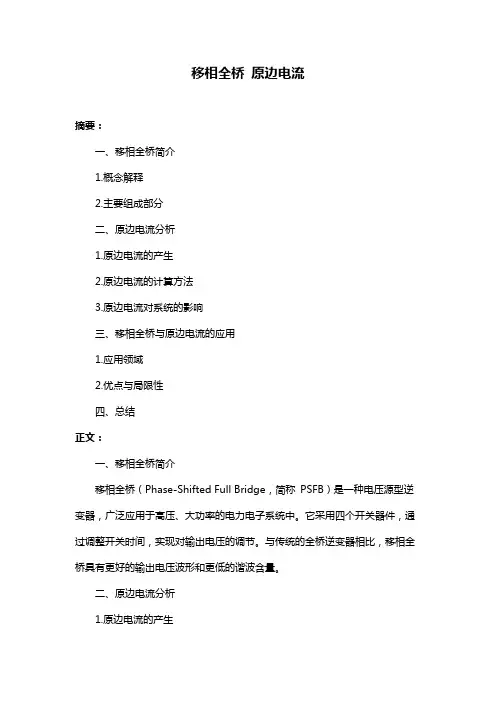

移相全桥原边电流摘要：一、移相全桥简介1.概念解释2.主要组成部分二、原边电流分析1.原边电流的产生2.原边电流的计算方法3.原边电流对系统的影响三、移相全桥与原边电流的应用1.应用领域2.优点与局限性四、总结正文：一、移相全桥简介移相全桥（Phase-Shifted Full Bridge，简称PSFB）是一种电压源型逆变器，广泛应用于高压、大功率的电力电子系统中。
它采用四个开关器件，通过调整开关时间，实现对输出电压的调节。
与传统的全桥逆变器相比，移相全桥具有更好的输出电压波形和更低的谐波含量。
二、原边电流分析1.原边电流的产生在移相全桥电路中，原边电流是由负载电流和四个开关器件的导通电流组成的。
当其中一个开关器件导通时，负载电流通过该开关器件流过；当其他开关器件导通时，负载电流则通过另外的开关器件流过。
2.原边电流的计算方法原边电流的计算方法主要包括两种：解析法和数值法。
解析法主要通过分析电路的工作状态，利用微积分等数学方法求解；数值法则是通过计算机仿真或实验测量，得到原边电流的数值。
3.原边电流对系统的影响原边电流的大小和波形对电力电子系统的性能具有重要影响。
原边电流的大小决定了系统的输出功率；原边电流的波形则影响了系统的输出电压质量。
因此，在设计和优化移相全桥电路时，需要对原边电流进行详细的分析。
三、移相全桥与原边电流的应用1.应用领域移相全桥电路广泛应用于新能源、交通运输、工业控制等领域。
例如，在风力发电、光伏发电等可再生能源系统中，移相全桥电路可以实现对输出电压的精确控制，提高系统的整体效率和可靠性。
2.优点与局限性移相全桥电路的优点包括：输出电压波形好、谐波含量低、系统效率高。
然而，它也存在一定的局限性，如：电路结构复杂、控制策略要求高等。
因此，在实际应用中需要根据具体需求权衡选择。
两种新型移相全桥ZVS-PWM变换器拓扑的比较
两种新型移相全桥ZVS-PWM变换器拓扑的比较移相全桥ZVS-PWM变换器是一种高效率、高可靠性的DC-DC变换器，其拓扑结构复杂，但是具有很好的电路性能和电气参数。
在实际应用中，有多种不同的移相全桥ZVS-PWM变换器拓扑可供选择。
本篇文章将比较两种新型移相全桥ZVS-PWM变换器拓扑，分别是基于全桥拓扑的变换器和基于三电平全桥拓扑的变换器。
1. 基于全桥拓扑的变换器基于全桥拓扑的移相全桥ZVS-PWM变换器是最常用的拓扑结构。
该拓扑结构具有轻松实现基本ZVS动作的优点，无需使用任何复杂的电路，而且具有较好的成本和设计灵活性。
在实际应用中，基于全桥拓扑的变换器通常需要使用一些辅助电路，以解决谐振现象。
优点：①电路操作简单，易于实现。
②交流侧的损耗较小。
③实现高功率密度。
缺点：①输出电压受交流电源电压的波动影响较大。
②峰值应力程度较高。
2. 基于三电平全桥拓扑的变换器基于三电平全桥拓扑的移相全桥ZVS-PWM变换器是近年来发展较快的一种拓扑结构。
该拓扑结构下，采用更多的功率器件以及更加复杂的电路拓扑，在谐振问题的处理方面具有重要的优势。
目前该拓扑结构在风能、太阳能等领域得到了广泛应用。
优点：①基本消耗无谐振的电路，减小了电路的开关损耗。
②输出电压呈三级结构，可轻松实现多种电压调节方式。
缺点：①开关器件数目增加，造成电路设计和控制难度大。
②在高频控制时可能造成比较强的谐振噪声。
综上所述，两种新型移相全桥ZVS-PWM变换器拓扑各有优缺点，在选择时应根据实际应用需求进行评估。
虽然基于三电平全桥拓扑的移相全桥ZVS-PWM变换器在谐振问题上更加优越，但其电路复杂度和控制难度也更大，适用于高要求的应用场景。
而基于全桥拓扑的移相全桥ZVS-PWM变换器则相对简单易用，更适用于低功率应用。
数据分析是一种通过数学和统计学方法对数据进行分析和解释，以准确判断数据的意义和价值的方法。
在实际工作中，数据分析在市场调研、销售预测、风险管理、财务报表分析等领域都发挥着重要作用。
移相全桥拓扑原理分析

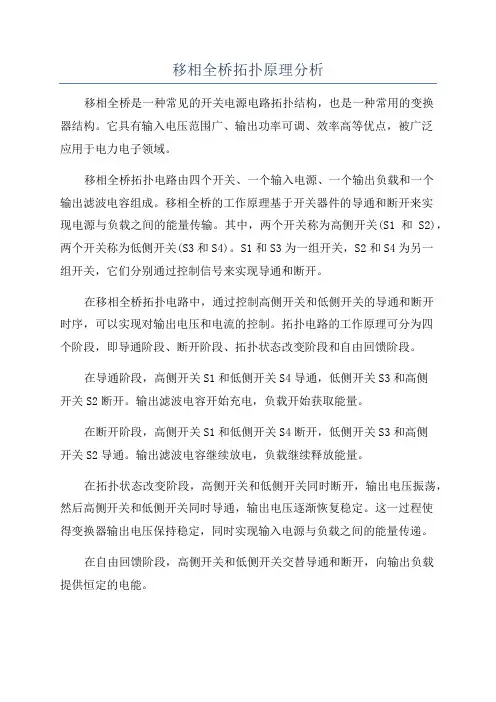

移相全桥拓扑原理分析移相全桥是一种常见的开关电源电路拓扑结构，也是一种常用的变换器结构。
它具有输入电压范围广、输出功率可调、效率高等优点，被广泛应用于电力电子领域。
移相全桥拓扑电路由四个开关、一个输入电源、一个输出负载和一个输出滤波电容组成。
移相全桥的工作原理基于开关器件的导通和断开来实现电源与负载之间的能量传输。
其中，两个开关称为高侧开关(S1和S2)，两个开关称为低侧开关(S3和S4)。
S1和S3为一组开关，S2和S4为另一组开关，它们分别通过控制信号来实现导通和断开。
在移相全桥拓扑电路中，通过控制高侧开关和低侧开关的导通和断开时序，可以实现对输出电压和电流的控制。
拓扑电路的工作原理可分为四个阶段，即导通阶段、断开阶段、拓扑状态改变阶段和自由回馈阶段。
在导通阶段，高侧开关S1和低侧开关S4导通，低侧开关S3和高侧开关S2断开。
输出滤波电容开始充电，负载开始获取能量。
在断开阶段，高侧开关S1和低侧开关S4断开，低侧开关S3和高侧开关S2导通。
输出滤波电容继续放电，负载继续释放能量。
在拓扑状态改变阶段，高侧开关和低侧开关同时断开，输出电压振荡，然后高侧开关和低侧开关同时导通，输出电压逐渐恢复稳定。
这一过程使得变换器输出电压保持稳定，同时实现输入电源与负载之间的能量传递。
在自由回馈阶段，高侧开关和低侧开关交替导通和断开，向输出负载提供恒定的电能。
总结来说，移相全桥拓扑电路通过控制开关的导通和断开来实现对输出电压和电流的控制。
通过采用PWM技术，可以实现高效率、高精度的功率转换。
移相全桥拓扑电路被广泛应用于电力电子领域，例如开关电源、变频器、电动汽车充电器等。
移相全桥拓扑
移相全桥拓扑

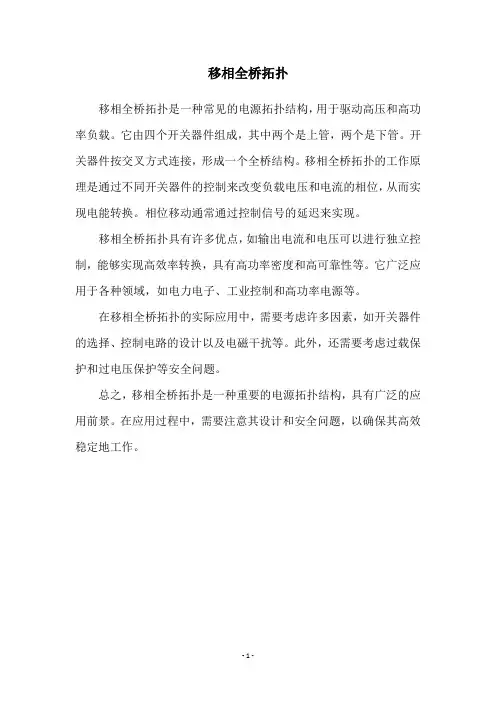

移相全桥拓扑是一种常见的电源拓扑结构，用于驱动高压和高功率负载。
它由四个开关器件组成，其中两个是上管，两个是下管。
开关器件按交叉方式连接，形成一个全桥结构。
移相全桥拓扑的工作原理是通过不同开关器件的控制来改变负载电压和电流的相位，从而实现电能转换。
相位移动通常通过控制信号的延迟来实现。
移相全桥拓扑具有许多优点，如输出电流和电压可以进行独立控制，能够实现高效率转换，具有高功率密度和高可靠性等。
它广泛应用于各种领域，如电力电子、工业控制和高功率电源等。
在移相全桥拓扑的实际应用中，需要考虑许多因素，如开关器件的选择、控制电路的设计以及电磁干扰等。
此外，还需要考虑过载保护和过电压保护等安全问题。
总之，移相全桥拓扑是一种重要的电源拓扑结构，具有广泛的应用前景。
在应用过程中，需要注意其设计和安全问题，以确保其高效稳定地工作。
- 1 -。
移相全桥 并 电容 效率

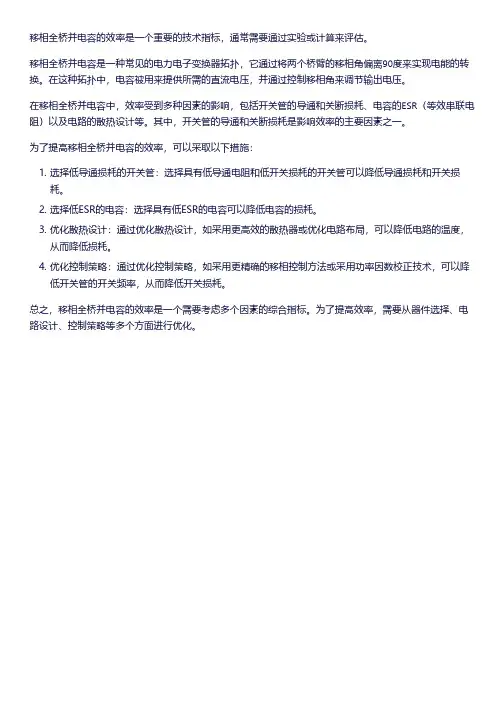

移相全桥并电容的效率是一个重要的技术指标，通常需要通过实验或计算来评估。
移相全桥并电容是一种常见的电力电子变换器拓扑，它通过将两个桥臂的移相角偏离90度来实现电能的转换。
在这种拓扑中，电容被用来提供所需的直流电压，并通过控制移相角来调节输出电压。
在移相全桥并电容中，效率受到多种因素的影响，包括开关管的导通和关断损耗、电容的ESR（等效串联电阻）以及电路的散热设计等。
其中，开关管的导通和关断损耗是影响效率的主要因素之一。
为了提高移相全桥并电容的效率，可以采取以下措施：
1. 选择低导通损耗的开关管：选择具有低导通电阻和低开关损耗的开关管可以降低导通损耗和开关损
耗。
2. 选择低ESR的电容：选择具有低ESR的电容可以降低电容的损耗。
3. 优化散热设计：通过优化散热设计，如采用更高效的散热器或优化电路布局，可以降低电路的温度，
从而降低损耗。
4. 优化控制策略：通过优化控制策略，如采用更精确的移相控制方法或采用功率因数校正技术，可以降
低开关管的开关频率，从而降低开关损耗。
总之，移相全桥并电容的效率是一个需要考虑多个因素的综合指标。
为了提高效率，需要从器件选择、电路设计、控制策略等多个方面进行优化。
移相全桥
iit0t1 t2t3 t4t5t6 t7t8 t9t8 t9t0(1) t0时刻在此时刻，开关T1与T4已经导通，电源E经开关T1、谐振电感L、负载变压器T和开关T4回地，向负载输出电流i1。
其中谐振电感L为外加电感与变压器漏感之和，电感T为从副边等效过来的电感，其数值要远大于谐振电感L。
从t0直到t1，电流i1缓升。
电路等效为：(2) t1时刻在t1时刻，开关T1断开，电流i1上升到最高点。
由于电感电流不能突变，电流i1仍然从左到右流动，幅值缓降。
由于开关T1断开，此电流向C1充电，同时从C3抽取电流，使A点电位下降，电路等效为：(3) t 11时刻在t 11时刻， A 点电位下降到0电位之下，二极管D 3导通嵌位，电流i 1进一步缓降，电路等效为：(4) t 2时刻在t 2时刻，开关T 3栅控信号开启，T 3被0电压导通。
t 1到t 2为超前臂死区时间。
如果死区时间比较短，t 2可能发生在t 11之前；反之如果死区时间比较长，也可能发生在t 11之后。
无论那种情况，只要此时开关两端电压足够低，都可以认为达到0电压开启的目标。
一般情况下，超前臂实现0电压开启相对比较容易。
当开关T 3栅控信号开启时，只要电流方向为向上，开关T 3被反偏，开关并没有真正导通，直到反偏过程结束。
t 2时刻之后，A 与B 两点电位均为0，A(5) t 3时刻t 3时刻，开关T 4栅控信号消除，T 4被关断。
由于左右两臂均失去主要通道，续流电流i 1将急速下降，这将导致变压器副边两个整流二极管同时导通（图中未表达），等效于变压器T 短路。
因此续流回路只剩下谐振电感L 与C 2和C 4。
此时续流电流i 1也会向C 4充电，同时从C 2抽取电流，使B 点电位上升。
电路等效为：(6) t 31时刻如果前一阶段续流电流i 1仍然足够强，可使B 点电位上升到超过电源电压E ，这时二极管D 2导通嵌位，电流i 1会进一步急降，电路等效为：BB(7) t 32时刻t 31时刻之后，续流电流i 1会急剧下降到0，使B 点电位保持在电源电压E 。
移相全桥的12种模式!
移相全桥的12种模式！在早期的大功率电源（输出功率大于1KW)应用中，硬开关全桥(Full-Bridge)拓扑是应用最为广泛的一种，其特点是开关频率固定，开关管承受的电压与电流应力小，便于控制，特别是适合于低压大电流，以及输出电压与电流变化较大的场合。
但受制千开关器件的损耗，无法将开关频率提升以获得更高的功率密度。
例如：—个SKW的电源，采用硬开关全桥，即使效率做到92%t那么依然还有400W的损耗，那么每提升—个点的效率，就可以减少sow的损耗，特别在多台并机以及长时间运行的系统中，其经济效益相当可观。
随后，人们在硬开关全桥的基础上，开发出了一种软开关的全桥拓扑——移相全桥(P h a s eShi f ting Full-B ridge Converter ,简称PS FB) ,利用功率器件的结电容与变压器的漏感作为谐振元件，使全桥电源的4个开关管依次在零电压下导通(Z ero volt a ge Switching ,简称Z V S), 来实现恒频软开关，提升电源的整体效率与EMI性能，当然还可以提高电源的功率密度。
飞l-图2主功率变换电路困上图是移相全桥的拓扑图，各个元件的意义如下：,----�--�-----· �-一-·-容Ns= Np/nn谐振电感设计：附加谐振电感的目的就是为了实现滞后臂开关管的zvs,如前面的分析，滞后臂谐振时次级电感不能通过变压器反射到初级，为了保证滞后臂的开关管zvs,那么谐振电感的能量必须满足下式：Lrl p2/2=(Vin2*C上管）/2+(Vin2*C下管）/2= Vin2*Clag且P Lr= 2* V in2*Clag /l p2其中Lr: 谐振电感值Vin: 输入电压Clag: 滞后桥臂电容（外加电容与M OS FET结电容）I p: 滞后桥臂关断时刻原边电流大小计算还要考虑以下几点因素：@、Vin应取最高输入电压值，保证任意输入电压下，滞后桥臂均能实现zvs。
移相全桥隔直电容的计算公式
移相全桥隔直电容的计算公式移相全桥隔直电容在电力电子领域中可是个相当重要的角色，它的计算公式对于工程师和相关专业的学生来说，是必须要掌握的知识点。
咱们先来说说移相全桥电路，这玩意儿在电源转换领域那可是应用广泛。
比如说，电脑电源、通信电源，都能看到它的身影。
那为啥要用到隔直电容呢？这就好比在一条路上设置个关卡，防止一些不该过去的东西跑过去，保证电路的稳定和安全运行。
移相全桥隔直电容的计算公式，涉及到很多电路参数，像开关频率、变压器的漏感、最大占空比等等。
具体的公式是：C = (1 - D_max) ×(T_s / 2L_leak) 。
这里面，C 就是隔直电容的容值，D_max 是最大占空比，T_s 是开关周期，L_leak 是变压器的漏感。
我记得有一次，我在实验室里和几个学生一起做一个电源转换的项目。
当时我们就遇到了隔直电容取值的问题。
按照理论计算，我们选了一个电容值，结果电路运行起来不太稳定。
那可把我们急坏了，大家都抓耳挠腮的。
后来，我们一点点排查，发现是我们在计算变压器漏感的时候出现了误差。
经过重新测量和计算，调整了隔直电容的容值，电路终于正常工作了。
那一瞬间，大家都欢呼起来，那种成就感真是没得说。
通过这个小经历，我想跟大家说，公式虽然重要，但实际应用中的各种细节也不能忽略。
比如说，元件的实际参数可能和标称值有偏差，电路中的寄生参数也会影响结果。
所以，在使用移相全桥隔直电容的计算公式时，一定要结合实际情况，多做实验，多调试，才能得到理想的结果。
总之，掌握移相全桥隔直电容的计算公式是基础，但更关键的是要把理论和实践结合起来，这样才能在电力电子的世界里游刃有余。
希望大家在学习和工作中，都能顺利搞定这个小小的电容，让电路乖乖听话，为我们的生活带来更多的便利和惊喜！。
ZVS移相全桥变换器设计
ZVS移相全桥变换器设计ZVS（Zero Voltage Switching）移相全桥变换器是一种高效的电力转换装置，它能够实现能量的高效传输和转换。
在本文中，我们将详细介绍ZVS移相全桥变换器的设计原理、工作原理和关键技术。
1.设计原理（1）ZVS技术：ZVS技术能够将开关管的开关转换时刻与输入电流或输出电压为零的时刻相匹配，从而避免了开关管的开关损耗和开关管产生的电磁干扰。
（2）全桥变换器：全桥变换器采用四个开关管和两个二极管，能够实现输入电压的极性逆变和输出电流的正向流动。
2.工作原理（1）开关管S1和S2导通，开关管S3和S4关闭，输入电源向电感L1充电；（2）当开关管S1和S2关闭，开关管S3和S4导通时，电感L1释放能量供应给负载；（3）根据负载的需求，通过控制开关管S1、S2、S3和S4的导通和关闭，实现输入电压的极性逆变和输出电流的正向流动；（4）根据输入电压的大小、负载的需求和输出电流的波形来控制开关管的开关时刻，实现ZVS操作。
3.关键技术（1）开关管的选择和驱动：选择低导通电阻、低开关损耗的开关管，并使用高效的驱动电路，确保开关管能够在ZVS模式下正常工作。
（2）电感和电容的选择：选择合适的电感和电容数值，以及合适的磁芯材料，提高转换器的功率密度和效率。
（3）控制策略：根据负载的需求和输入电压的变化，采用合适的控制策略，如频率控制、幅度控制、相位控制等，实现最佳的动态响应和效率。
4.实际应用总结：ZVS移相全桥变换器是一种高效的电力转换装置，其设计原理基于ZVS技术和全桥变换器。
通过合适的开关管选择、驱动设计、电感和电容选择以及控制策略的优化，可以实现高效的能量传输和转换。
在实际应用中，ZVS移相全桥变换器能够带来高效、稳定和低干扰的性能优势。
移相全桥工作原理
移相全桥工作原理
移相全桥是一种常用于交流电源的电路，通过控制开关管的导通和截止来实现对输出电压进行调整和控制的作用。
其工作原理如下：
1. 输入电源
移相全桥的输入电源通常为交流电源，该交流电源经过整流电路转换成直流电源，并经过滤波电路进行滤波，得到稳定的直流电压。
2. 信号发生器
信号发生器用于产生一定频率和幅度的正弦波信号，作为移相全桥的控制信号。
信号发生器通常具有相位和幅度调节功能，可以通过调整相位和幅度来控制移相全桥的输出电压。
3. 控制电路
控制电路由控制芯片和反馈电路组成，控制芯片接收信号发生器产生的控制信号，并根据控制信号来控制开关管的导通和截止。
反馈电路用于监测输出电压，并将输出电压信息反馈给控制芯片，以实现对输出电压的精确调整和稳定控制。
4. 开关管
移相全桥由四个开关管组成，分别为Q1、Q2、Q3、Q4。
当控制芯片接收到信号发生器产生的控制信号时，根据信号的幅度和相位来控制开关管的开启和关闭，从而改变电路的拓扑结构。
不同的拓扑结构会对输出电压产生不同的相位和幅度调整效果。
5. 输出电压
移相全桥的输出电压由控制电路控制，根据不同的控制信号来调整输出电压的幅度和相位。
通过合理的控制，可以实现对输出电压的精确调整和稳定控制，以满足不同的应用需求。
需要注意的是，移相全桥的工作原理还包括电路拓扑结构、开关管的工作方式、控制信号的生成和调整等方面，这些内容对于深入理解移相全桥的工作原理也是非常重要的。
移相全桥参数计算
移相全桥参数计算概述：移相全桥是一种常见的电路，可用于测量电容、电感、电阻等电路元件的参数，以及用于产生可调节的相位差。
本文将介绍移相全桥的原理、参数计算方法，并通过一个示例进行详细说明。
移相全桥的原理：```R1R2┌───┐┌───┐││││────┘└────┘└───C1C2────┐┌────┐┌───││││└───┘└───┘R3R4```其中，R1和R2是两个相等的电阻，C1和C2是两个相等的电容。
移相全桥的输入电压为V1，输出电压为Vout，频率为f。
我们假设在进行参数计算时，电压V1和频率f已知。
参数计算方法：1. 计算电流Iin：移相全桥的输入电流为Iin，根据欧姆定律可以计算出：Iin = V1 / R12.计算电容C3：移相全桥的输出电压Vout与输入电压V1之间的关系为：Vout = -V1 * (C1 / C2)由此，我们可以解出电容C3的值：C3 = C2 * (Vout / V1)3.计算电阻R3和R4：电阻R3和R4的分布可以根据如下公式计算：R3 = R1 * (Vout / V1)R4 = R2 * (Vout / V1)至此，我们已经计算出了移相全桥的所有参数。
示例：假设移相全桥的输入电压V1为10V，频率f为1kHz，R1和R2的阻值均为1kΩ，C1和C2的电容均为1μF，已知输出电压Vout为1V。
根据参数计算方法，我们可以计算出：1. 输入电流Iin：Iin = V1 / R1 = 10V / 1kΩ = 10mA2.电容C3：C3 = C2 * (Vout / V1) = 1μF * (1V / 10V) = 0.1μF3.电阻R3和R4：R3 = R1 * (Vout / V1) = 1kΩ * (1V / 10V) = 100ΩR4 = R2 * (Vout / V1) = 1kΩ * (1V / 10V) = 100Ω因此，在给定参数的条件下，移相全桥的输入电流为10mA，电容C3的值为0.1μF，电阻R3和R4的阻值均为100Ω。
全桥移相核心问题
1、问题一：滞后臂较难实现ZVS原因：滞后臂谐振的时候，次级绕组短路被钳位，所以副边电感无法反射到原边参加谐振，导致谐振的能量只能由谐振电感提供，如果能量不够，就会出现无法将滞后臂管子并联的谐振电容电压谐振到0V.解决方法：①、增大励磁电流。
但会增大器件与变压器损耗。
②、增大谐振电感。
但会造成副边占空比丢失更严重。
③、增加辅助谐振网络。
但会增加成本与体积2、问题二：副边占空比的丢失原因：移相全桥的原边电流存在着一个剧烈的换流过程，此时原边电流不足以提供副边的负载电流，因此副边电感就会导通另一个二极管续流，即副边处于近似短路状态；Dloss与谐振电感量大小以及负载RL大小成正比，与输入电压大小成反比。
解决方法：①、减少原副边的匝比。
但会造成次级整流管的耐压增大的后果。
②、将谐振电感改为可饱和电感。
3、输出储能电感设计：移相全桥的输出储能电感其实可以看做一个单纯的BUCK电感，由于其正负半周期各工作一次，所以其工作频率等于2倍开关频率，其计算公式为：Lf = Vo *(1-Dmin)/(4*fs* △I)上式中的Lf是最小电感，实际取值要大于此值，以保证电流的连续性，如果需要输出电压在一定范围内连续可调的话，则Vo要取Vo（min),即Lf = Vo(min) *(1-Dmin)/(4*fs* △I)上式Dmin是为了便于理解，实际上移相全桥占空比是不变的，不存在最小占空比的说法：即Dmin= Vo(min)/(Vin(max)/n-VLf-VD)4、主变压器设计：首先计算出移相全桥的次级输出最低电压：Vsec(min)=( Vo(max)+VLf+VD)/ Dsec(max)初次级的变压器匝比为:n=Vin(min) /Vsec(min)选择变压器，使用Ap法：Ap =Ae*Aw= Po*104 /(4*ƞ*fs*△B*J*Ku*)接下来计算变压器原边匝数：Np= Vin(min)*D(max)/(4*fs*Ae*Bmax)那么次级绕组匝数为：Ns= Np/n5、谐振电感设计：附加谐振电感的目的就是为了实现滞后臂开关管的ZVS，如前面的分析，滞后臂谐振时次级电感不能通过变压器反射到初级，为了保证滞后臂的开关管ZVS，那么谐振电感的能量必须满足下式：LrI2p/2=( V2in*C上管)/2+( V2in*C下管)/2= V2in*Clag 即Lr= 2* V2in*Clag /I2p其中Lr ：谐振电感值Vin：输入电压Clag：滞后桥臂电容(外加电容与MOSFET结电容)Ip：滞后桥臂关断时刻原边电流大小计算还要考虑以下几点因素：①、Vin应取最高输入电压值，保证任意输入电压下,滞后桥臂均能实现ZVS。
移相全桥的12种模式!
移相全桥的12种模式!1.单相半波模式：在这种模式下，只有一个开关管工作，其余的开关管都关闭。
这种模式可以实现基本的相位移动。
2.单相全波模式：这种模式下，两个对角线上的开关管工作，其余的开关管都关闭。
相对于半波模式，全波模式能够提供更大的相位变化范围。
3.串联模式：在此模式下，两对对角线上的开关管都工作，所以电压是串联的。
这种模式可以实现频率的倍增。
4.并联模式：在这种模式下，两对对角线上的开关管都工作，所以电压是并联的。
这种模式可以实现频率的降低。
5.三相半波模式：这种模式下，只有一个相位移动，因此只有一个开关管工作，其余的开关管都关闭。
这种模式常用于三相电路的控制。
6.三相全波模式：在这种模式下，两个对角线上的开关管工作，其余的开关管都关闭。
相对于半波模式，全波模式能够提供更大的相位变化范围，并且能够实现三相电路的控制。
7.三相并联模式：这种模式下，六个开关管都工作，相对于并联模式，可以提供更大的功率。
8.三相串联模式：这种模式下，六个开关管都工作，相对于串联模式，可以提供更大的功率。
9.长周期模式：这种模式下，开关频率较低，可实现较长周期的频率和相位变化。
10.短周期模式：这种模式下，开关频率较高，可实现较短周期的频率和相位变化。
11.反向移位模式：在这种模式下，相位的变化是相反的。
12.多级变频模式：在这种模式下，可以通过串联多个移相全桥电路来实现更大范围的频率变换。
以上是移相全桥的12种模式。
不同的模式可以实现不同的功能，例如相位移动、频率变换、三相电路控制等。
在实际应用中，可以根据需要选择合适的模式来满足系统的需求。
移项全桥的工作原理
移项全桥的工作原理
移项全桥是一种电路结构，用于测量电阻、电容、电感等电性元件的参数。
它的工作原理基于“移项”和“全桥”两个概念。
首先，通过移项的方式来测量被测元件的电阻、电容或电感。
移项就是将被测元件与一组已知元件（移项电阻、移项电容或移项电感）连接在一起，形成一个“移项电路”。
通过测量移项电路的电压或电流来计算出被测元件的参数。
其次，通过全桥的方式来实现精确测量。
全桥是指使用四个电阻、电容或电感元件组成的桥式电路。
通过调整这四个元件的参数，可以调整电桥的平衡状态，即使电桥的输入电流为零。
当电桥平衡时，被测元件的电阻、电容或电感参数可以通过测量电桥的其他元件的值来计算得出。
移项全桥结合了移项和全桥两个原理，可以在精确测量电阻、电容、电感等元件参数时有较高的精度和准确性。
移相全桥的原理与设计简介
简要叙述了移相全桥的工作原理、控制芯片 的主要功能，主要在于分析功率器件的应力、磁 性器件设计、应用实例等，力求直观、言之有物， 对移相全桥拓扑及其外围电路有一定的感性认识。 一．移相全桥原理简述： 移相控制零电压开关PWM DC/DC全桥变换器 （Phase-shifted zero-voltage-switching pwm dc/dc full-bridge converter,PS ZVS FB Converter） 利用原边串联谐振电感和功率管的寄生电容来 实现开关管的零电压开关，其电路结构如下：
根据上述分析， 有3个方法，有利于实现ZVS： 1.增加励磁电流 2.加大谐振电感 3.增加死区时间
ZVS示意波形可参考如下：
•
Q40和Q38同时导通时，初级变压器绕组上的 电压为零，不传送能量。要保持电感电流不变， 初级电流处于环流状态，存在较大的导通损耗， 电流再次下降。 • 当Q37、Q40同时导通时，由于初级电流减小， 次级绕组无法完全提供负载电流，次级的两个整 流二极管同时处于导通、续流状态，次级绕组短 路。因此，初级的方波电压完全施加与谐振电感 上，此时副边存在占空比丢失现象。 • 上面简要描述了一个桥臂的工作过程，另一个 桥臂工作状态相同，不再叙述。
THE END THANK YOU!
小结：
1. 移相全桥工作与零电压开关，极大的减小 了开关损耗，有利于提高开关频率，减小 电源的体积和重量。 2. 超前桥臂比滞后桥臂容易实现零电压开关。 3. 由于谐振电感串联于主回路中，副边存在 占空比丢失现象。 更深入的理论分析可参考文献1(P208~221).
二．控制芯片UCC3895简介：
2.谐振电感：
根据负载条件来选择电感量,理论计算误差较 大。一般情况下，半载时，使滞后桥臂工作于 ZVS，作为谐振电感感量选取的判定条件。需计 算负载突变、输出短路等状态下的磁感应强度， 避免进入饱和状态。这里选用绕线0.1*100*3，磁 芯为EER2834, 9匝，感量8～10uH。测得其磁感 应强度如下：Bmax＝L×Ip÷(N×Ae)
一文看懂移相全桥的原理及设计
⼀⽂看懂移相全桥的原理及设计 移相全桥简介 移相全桥（Phase-ShiftingFull-BridgeConverter，简称PSFB），利⽤功率器件的结电容与变压器的漏感作为谐振元件，使全桥电源的4个开关管依次在零电压下导通（ZerovoltageSwitching，简称ZVS），来实现恒频软开关，提升电源的整体效率与EMI性能，当然还可以提⾼电源的功率密度。
上图是移相全桥的拓扑图，各个元件的意义如下： Vin：输⼊的直流电源 T1-T4：4个主开关管，⼀般是MOSFET或IGBT T1，T2称为超前臂开关管，T3，T4称为滞后臂开关管 C1-C4：4个开关管的寄⽣电容或外加谐振电容 D1-D4：4个开关管的寄⽣⼆极管或外加续流⼆极管 VD1，VD2：电源次级⾼频整流⼆极管 TR：移相全桥电源变压器 Lp：变压器原边绕组电感量 Ls1，Ls2：变压器副边电感量 Lr：变压器原边漏感或原边漏感与外加电感的和 Lf：移相全桥电源次级输出续流电感 Cf：移相全桥电源次级输出电容 RL：移相全桥电源次级负载 移相全桥⼯作模态 因为是做理论分析，所以要将⼀些器件的特性理想化，具体如下： 1、假设所有的开关管为理想元件，开通与关断不存在延迟，导通电阻⽆穷⼩；开关管的体⼆极管或者外部的⼆极管也为理想元件，其开通与关断不存在延迟，正向压降为0。
2、所有的电感，电容都为理想元件，不存在寄⽣参数，变压器也为理想变压器，不存在漏感与分布参数的影响，励磁电感⽆穷⼤，励磁电流可以忽略，谐振电感是外加的。
3、超前桥臂与滞后的谐振电容都相等，即C1=C2=Clead，C3=C4=Clag。
次级续流电感通过匝⽐折算到初级的电感量LS`远远⼤于谐振电感的感量Lr即LS=Lr*n2》Lr。
PSFB⼀个周期可以分为12中⼯作模态，其中正负半周期是对应的关系，只不过改变的是电流在桥臂上的流向，下⾯我们⾸先来分析这12个⼯作模态的情况，揭开移相全桥的神秘⾯纱。
移相全桥ic内部电路
移相全桥ic内部电路
移相全桥IC（Integrated Circuit）内部电路通常由四个功率MOSFET（金属-氧化物半导体场效应晶体管）、一个移相控制电路以及一些辅助电路组成。
功率MOSFET是IC的核心元件，它们用于控制并驱动负载电流。
这些MOSFET 通常由N型和P型MOSFET组成，可以通过控制其开关状态来产生正、负半个周期的输出电流。
移相控制电路负责生成精确的相位控制信号，该信号确定了MOSFET开关的时序和工作状态。
移相控制电路通常由一个比较器、一个时钟产生器和一个错误校正电路组成。
辅助电路主要包括过流保护电路、过温保护电路和电源管理电路等。
这些电路用于保护IC免受过电流、过温和电源波动等可能的损害。
总之，移相全桥IC内部电路是一个复杂的集成电路系统，通过控制和驱动功率MOSFET来产生精确的移相输出电流，达到移相全桥的功能。
移相全桥原理
移相全桥原理移相全桥原理移相全桥是一种常用的交流电源变换器，它可以将直流电转换为交流电，并且具有可调节输出电压和频率的特点。
在各种应用中，移相全桥都有着广泛的应用，如逆变器、变频器、谐振电路等。
一、移相全桥的基本结构移相全桥由四个功率开关管组成，它们分别是Q1、Q2、Q3和Q4。
这四个开关管按照特定的方式连接在一起，形成一个完整的桥式电路。
其中，Q1和Q2组成一个半桥，Q3和Q4也组成一个半桥。
在半桥中，两个开关管之间串联一个负载，在正常工作状态下，这个负载通常是一个变压器或者感性元件。
通过控制开关管的导通和截止状态，可以实现对输出电压和频率的调节。
二、移相全桥的工作原理在移相全桥中，四个开关管会不断地切换导通和截止状态，并且按照特定的时间顺序进行切换。
这个时间顺序可以通过控制信号来实现。
当Q1和Q4导通时，负载上存在正向电压；当Q2和Q3导通时，负载上存在反向电压。
通过不断地切换这四个开关管的状态，可以在负载上产生一个交流电压。
为了实现可调节的输出电压和频率，需要对开关管的切换时间进行控制。
具体来说，需要将切换时间分成若干个等分，每个等分称为一个相位。
在每个相位中，需要确定哪些开关管应该导通、哪些开关管应该截止。
为了方便控制，通常将一个完整的周期分成若干个相位。
在每个相位中，可以通过控制信号来确定哪些开关管应该导通、哪些开关管应该截止。
这样就可以实现对输出电压和频率的精确控制。
三、移相全桥的优点1. 可调节输出电压和频率：移相全桥可以根据需要调节输出电压和频率，并且具有较高的精度和稳定性。
2. 高效率：移相全桥采用功率开关管进行控制，在正常工作状态下能够实现高效率的能量转换。
3. 稳定性好：移相全桥具有良好的稳定性和抗干扰能力，在各种工作条件下都能够保持稳定的输出。
4. 适用范围广：移相全桥可以应用于各种交流电源变换器中，如逆变器、变频器、谐振电路等。
四、移相全桥的应用1. 逆变器：逆变器是一种将直流电转换为交流电的装置，常用于太阳能发电系统、风力发电系统等。
全桥移相原理
全桥移相原理
全桥移相原理主要涉及电力电子变换技术，特别是在DC/DC变换器中的应用。
全桥移相电路通常由四个开关管（如IGBT）组成，它们按照一定的时间顺序切换导通和截止状态，从而在负载上产生交流电压。
移相控制是通过改变开关管的切换时间来调节输出电压的波形和脉冲宽度，进而达到调节输出电压的目的。
具体来说，移相控制将一个完整的周期分成若干个相位，在每个相位中确定哪些开关管应该导通、哪些应该截止。
通过精确控制每个相位的导通和截止时间，可以实现对输出电压和频率的精确控制。
在全桥移相电路中，四个开关管分为超前桥臂（一般是左半桥）和滞后桥臂（一般是右半桥）。
开关管的导通关断时间恒定，但导通顺序会有相移，从而使共导时间随相移的变化而变化。
这种相移控制可以改变输出电压的脉冲宽度，从而调节输出电压的大小。
此外，全桥移相电路还可以利用变压器的漏感和功率管的寄生电容产生谐振，实现开关器件的零电压开通，以消除开通损耗并提高电路效率。
总的来说，全桥移相原理是一种通过控制开关管的切换时间和相位来调节输出电压的电力电子变换技术。
它在电源控制、电机驱动等领域具有广泛的应用。
