轴承座工艺规程及夹具设计精品
设计轴承座机械加工工艺规程附机床夹具设计
前言2课程设计任务书3一、零件的分析41.1 零件的作用41.2 零件图样分析41.3 零件的工艺分析5二、确定毛坯62.1 确定毛坯种类：62.2 确定铸件加工余量及形状：6三、工艺规程设计73.1 选择定位基准：73.2 制定工艺路线73.3 机械加工余量、工序尺寸及公差的确定8四、各工序的加工参数计算94.1 铣底平面94.2 钻Ф9孔及锪Ф13的沉头孔114.3 铣两直角边134.4 刨退刀槽154.5 铣四侧面154.6 钻（铰）Ф8销孔164.7 钻Ф6油孔184.8 钻Ф4油孔至尺寸194.10 钻Ф15的孔204.11 扩孔至Ф28214.12 车Ф35孔至尺寸保证孔的位置224.13 扩钻至Φ29.7234.14 加工Φ30孔至要求尺寸234.15 确定时间定额及负荷率：24五、夹具设计274.1 定位基准的选择274.2定位误差分析274.3．本步加工按钻削估算夹紧力28六、课程设计小结29参考文献30这个学期我们进行了《机械制造技术基础》课程的学习，并且也发动机厂里进行了工艺实习。
为了让我们对理论知识和实际应用之间建立密切联系，在课程结束时我们开始了机械制造技术课程设计。
课设开始之前我们对所学的各相关课程进行了一次深入的综合性的回忆与温习,这次温习我们对课设的内容也有了一定的认识,大家一致认为本次课程设计对我们非常重要，是我们对自己实际能力的一次历练。
通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，同时，在课程设计过程中，我们认真查阅资料，切实地锻炼了我们自我学习的能力。
在课设中我们分组进行设计，在团队的实际操作过程中也发生过一些摩擦，不过在大家的责任心驱使下结果还是团结一致去分工完成任务，结果也让大家锻炼了团队协作的意识，相信在以后的学习生活中我们也会受益。
另外，在设计过程中，经过老师的指导和同学们的热心帮助，我们顺利完成了本次设计任务。
轴承座加工工艺及铣面夹具设计
轴承座加工工艺及铣面夹具设计轴承座是一种用于支撑轴承的零部件，在机械制造中扮演着重要的角色。
轴承座的加工工艺及铣面夹具设计对于轴承座的质量和可靠性有着直接的影响。
本文将就轴承座的加工工艺和铣面夹具设计进行详细介绍。
一、轴承座的加工工艺轴承座的加工工艺包括以下几个关键步骤：1.工艺规划：根据轴承座的形状和要求，确定加工工艺的流程和各个工序的顺序。
在规划过程中需要考虑到加工的稳定性、效率和质量控制等因素。
2.材料准备：根据轴承座的要求，选用合适的材料，并对材料进行切割、热处理等预处理工艺。
3.初加工：对轴承座进行粗加工，包括车削、铣削、钻孔等工艺，以使轴承座的形状和尺寸逐渐接近设计要求。
4.精加工：通过修整、调整等工艺对轴承座进行细致加工，以满足轴承座的形状和尺寸的精度和表面质量的要求。
5.检验：对加工后的轴承座进行检测，包括尺寸检测、表面平整度检测等，以确保轴承座的质量和性能符合要求。
6.表面处理：对轴承座进行表面处理，如抛光、电镀等，以提高轴承座的耐腐蚀性和外观质量。
二、铣面夹具的设计铣面夹具是用于夹持轴承座进行铣面加工的工具，其设计需要考虑以下几个方面：1.夹具类型选择：根据轴承座的形状和尺寸，选择合适的夹具类型。
常见的夹具类型有机械夹具、液压夹具等。
2.夹具结构设计：根据轴承座的形状和加工要求，设计夹具的结构和形状。
夹具的结构应该简单、稳定，并能够夹持轴承座在铣削时保持稳定。
3.夹具材料选择：选择合适的材料制作夹具，夹具应具备足够的刚性和硬度，以保证夹持轴承座时不变形或变形较小。
4.夹具定位设计：设计夹具的定位方式，确保轴承座在夹具中的位置准确、稳定，并能够满足加工精度的要求。
5.夹具与机床的配合设计：夹具要与机床的工作台、刀具等配合合理，确保夹具在铣削时能够正常工作。
6.安全性设计：在夹具的设计中考虑到操作人员的安全，防止因夹具设计不当造成事故。
轴承座工艺规程及夹具设计
机械加工工艺规程与机床夹具设计学院机械与汽车工程学院专业机械设计制造及其自动化班级机制131学号1130110008学生姓名杨令祺指导教师郑军一、设计任务1.设计课题：轴承座机械加工工艺规程设计加工M4螺纹专用夹具设计1.生产纲领：中批量生产3．设计要求：（1）零件毛坯图1张（2）机械加工工艺过程卡片1张（3）机械加工主要工序的工序卡片多张（4）定位方案图1张（5）夹具装配图1张（6）夹具零件图3张（7）设计说明书1份二、设计说明书1、零件的分析1.1零件的作用：滑动轴承由轴承座、轴瓦（轴套）和润滑装置组成，轴承座的作用主要起支撑作用，可以直接做在机器箱壁或机体上。
2，零件的工艺分析2.1主要技术要求：零件调质HB230~250、锐边倒钝，未注倒角0.5×45°、表面做防锈处理（发蓝）。
2.2加工表面及其要求：1)从零件图上可知主要的加工难点在与Ø34-0.007-0.025外圆与Ø22+0.018内孔的加工，表面粗糙度为Ra1.6um以及它们之间同轴度（Ø0.02）的要求。
2) 零件总长的要求保证尺寸18±0.05，同时两端面的粗糙度为Ra3.2um。
3) 大端外圆及1.5×Ø33为自由公差，除了保证尺寸在公差范围之内同时保证表面粗糙度Ra3.2um即可。
4）保证4×Ø4.5通孔的尺寸要求，其定位尺寸为自由公差只要满足要求即可，同时保证表面粗糙度Ra3.2um。
5) M4螺纹加工主要保证其定位尺寸的要求。
2.3零件材料:零件材料为45号钢，是中碳钢，其强度较高，塑性和韧性尚高，焊接性差。
用于承受较大载荷的小截面调质件和应力较小的大型正火件，以及对心部要求不高的表面淬火件：曲轴、传动轴、齿轮、蜗杆、键、销等。
水淬时有形成裂纹的倾向，形状复杂的零件应在热水或油水中淬火。
2.4毛坯选择2.4.1确定毛坯的类型及制造方法由于零件的材料为45号钢，零件的形状规则，同时由于零件属于中批生产，零件的轮廓尺寸不大，为了便于生产故选用模锻毛坯。
轴承座加工工艺规程及夹具设计
辽宁工程技术大学机械制造技术基础课程设计题目：承座加工工艺规程及镗削φ120孔专用夹具设计班级：机械10-3班姓名：指导教师：完成日期：2013/7/1一、设计题目设计轴承座加工工艺规程及镗削φ120孔专用夹具设计二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:（中批或大批大量生产）三、上交材料1．绘制零件图1张2．毛坯图1张3．编制机械加工工艺过程综合卡片1套4．编制机械加工工艺卡片（仅编制所设计夹具对应的那道工序的机械加工工艺卡片）1套5．绘制夹具装配图（A0或A1）1张6．绘制夹具中1个零件图（A1或A2。
装配图出来后，由指导教师为学生指定需绘制的零件图，一般为夹具体）。
1张7．编写课程设计说明书（约5000-8000字）。
1份四、进度安排本课程设计要求在3周内完成。
1．第l～2天查资料，熟悉题目阶段。
2．第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法和机械加工工艺规程的设计并编制出零件的机械加工工艺卡片。
3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。
4．第11～13天，完成夹具总装图的绘制。
5．第14～15天，零件图的绘制。
6．第16～18天，整理并完成设计说明书的编写。
7．第19天，完成图纸和说明书的输出打印。
8．第20～21天，答辩五、指导教师评语成绩：指导教师日期摘要机械制造基础课程设计是我们学完了大学的机械制造基础课程、技术基础课以及大部分专业课之后进行的。
这是我们大学中进行的第二次的课程设计，每次课程设计对毕业设计有着很大的帮助这次设计的是轴承座，有零件图、毛坯图、装配图各一张，机械加工工艺过程卡片和与所设计夹具对应那道工序的工序卡片各一张。
首先我们要熟悉零件，题目所给的零件是轴承座。
了解了轴承座的作用，接下来根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和机械加工余量。
然后我们再根据定位基准先确定精基准，后确定粗基准，最后拟定端盖的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。
轴承支撑座零件的机械加工工艺规程及铣宽50槽夹具设计【工艺装备】

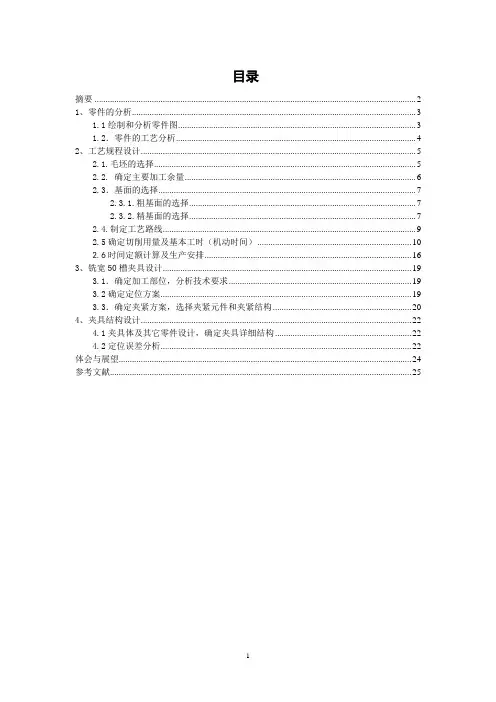

目录摘要 (2)1、零件的分析 (3)1.1绘制和分析零件图 (3)1.2．零件的工艺分析 (4)2、工艺规程设计 (5)2.1.毛坯的选择 (5)2.2. 确定主要加工余量 (6)2.3．基面的选择 (7)2.3.1.粗基面的选择 (7)2.3.2.精基面的选择 (7)2.4.制定工艺路线 (9)2.5确定切削用量及基本工时（机动时间） (10)2.6时间定额计算及生产安排 (16)3、铣宽50槽夹具设计 (19)3.1．确定加工部位，分析技术要求 (19)3.2确定定位方案 (19)3.3．确定夹紧方案，选择夹紧元件和夹紧结构 (20)4、夹具结构设计 (22)4.1夹具体及其它零件设计，确定夹具详细结构 (22)4.2定位误差分析 (22)体会与展望 (24)参考文献 (25)摘要机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
设计意义：本课程设计是重要的实践教学环节之一。
是在完成生产实习，学完机械制造技术基础和其它专业课程之后进行的。
通过该课程设计，将所学理论与生产实践相结合，锻炼了自己分析问题、解决问题的能力，在这个过程中我独立地分析和解决了零件机械制造的工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及对自己未来将从事的工作进行了一次适应性训练，从而打下了良好的基础。
1、零件的分析1.1绘制和分析零件图零件图为了方便加工各孔和面，应如下图竖直放置。
图中各技术要求明确。
1.2．零件的工艺分析此轴承支撑座共有三组加工表面，他们之间有一定的位置要求。
现分述如下：1. 42φ孔为中心的加工表面。
这一组加工表面包括：一个034.0009.042++φ的孔，尺寸为01.0009.022++的与034.0009.042++φ的孔相垂直的平面，还有在平面上与034.0009.042++φ孔平行的5个9φ和15φ孔。
轴承座零件的机械加工工艺规程及夹具设计
目录序言 (5)一、零件加工工艺设计 (6)1、零件的工艺性审查 (6)2、基准选择原则 (7)3、定位基准选择 (7)4、拟定机械加工工艺路线 (8)5、确定机械加工余量，工序尺寸以及公差 (8)6、选择机床设备及工艺设备 (9)7、确定切削用量 (9)二、夹具设计 (12)1、问题提出 (12)2、家具设计 (13)三、小节 (15)四、参考文献 (17)序言机械制造工艺及设备毕业设计是我们完成本专业教学计划的一个极为重要的实践性教学环节，是使我们综合运用所学过的基本课程，基本知识与基本技能去解决专业范围内的工程技术问题而进行的一次基本训练。
我们在完成课程设计的同时，也培养了我们正确使用技术资料，国家标准，有关手册，图册等工具书，进行设计计算，数据处理，编写技术文件等方面的工作能力，也为我们以后的工作打下坚实的基础，所以我们要认真对待这次综合能力运用的机会！其主要目的是：1.培养学生综合分析和解决本专业的一般工程问题的独立能力，拓宽和深化所学的知识。
2. 培养学生树立正确的设计思想，设计思维，掌握工程设计的一般程序，规范和方法。
3.培养学生正确的使用技术知识，国家标准，有关手册，图册等工具书，进行设计计算，数据处理，编写技术文件等方面的工作能力和技巧。
4. 培养学生进行调整研究，面向实际，面向生产，向工人和工程技术人员学习的基本工作态度，工作作风和工作方法。
一、零件加工工艺设计（1）零件的工艺性审查：1）零件的结构特点轴承座如附图1所示。
该零件是起支撑轴的作用。
零件的主要工作表面为Φ40的孔内表面。
主要配合面是Φ22的轴孔。
零件的形状比较简单，属于较简单的零件，结构简单。
2）主要技术要求：零件图上主要技术要求：调质至HB230-250,锐边倒角，未注倒角0.5x45°，表面作防锈处理。
3）加工表面及其要求：a)总宽：为18±0.05mm。
mm，表面粗糙度Ra1.6um，b)轴孔：Φ22的孔径：Φ22+0.018mm，表面粗糙度为Ra1.6um，外圆与内c)Φ34的外圆：直径为Φ34-0.007-0.025孔的同轴度不超过0.02m.，轴肩距为12mm。
轴承座零件机械加工工艺规程及专用夹具设计
安徽建筑工业学院毕业设计 (论文)专业机械设计制造及其自动化班级 XXX学生姓名 XXX学号 XXX课题轴承座零件机械加工工艺规程及专用夹具设计指导教师 XXX摘要本次设计是对轴承座件的加工工艺规程及一些工序的专用夹具设计。
轴承座的作用是支撑和固定轴承，当然也要承担轴上的载荷。
轴承座的主要加工表面是平面及孔。
由加工工艺原则可知，保证平面的加工精度要比保证孔的加工精度容易。
所以本设计遵循先面后孔的原则。
并将孔与平面的加工明确划分成粗加工和精加工阶段以保证加工精度。
基准选择以Φ32孔作为粗基准，以为轴承座底面作为精基准。
主要加工工序安排是先以Φ30孔为基准加工出底面，再以底面定位加工出工艺孔。
在后续工序中除个别工序外均用底面和工艺孔定位加工其他孔与平面。
关键词：轴承座；加工工艺；专用夹具ABSTRACTThis design is a special fixture designed for bearing parts of the process planning and process . The role of the bearing support and a fixed bearing , of course, have to bear the load axis. Known by the principles of process ,to ensure that the plane of the machining accuracy than to ensure the machining accuracy of the hole easily . This design follows the principle of the first surface after the hole . And hole plan a processing is clearly divided into roughing and finishing stages to ensure accuracy . The choce of baseline to Φ32Kong as a crude benchmark ,that bearing the underside as affine be nchmark .The main processing operations out of the underside of the arrangement is first Φ30 hole processing, re-to underside positioning process Kong .In addition to the individual processes in the subsequent processes are processing other holes with flat bottom and technical hole positioning .Keywords:bearing seat; processing; special fixtures.目录目录 (4)绪论............................................................. . (5)1零件的分析 (9)1.1零件的作用 (9)1.2零件的工艺分析 (9)1.2.1零件图 (9)1.2.2 加工表面及孔 (10)2 确定零件的生产类型 (10)2.1 零件的生产类型 (11)2.2 毛坯的确定 (11)2.2.1 毛坯的种类及制造方法 (11)2.2.2 确定铸件加工余量 (11)2.2.3 绘制毛坯图 (11)3 定位基准的选择 (12)3.1 选择粗基准 (12)3.2 选择精基准 (12)4 制定机械加工工艺路线 (12)4.1 确定各加工表面的加工方法 (12)4.2 拟定加工工艺路线 (13)5 机械加工余量，工序尺寸及公差的确定 (14)5.1 加工余量和工序尺寸的确定 (14)5.2 确定切削用量及时间定额 (14)6 夹具设计 (29)轴承座零件a机械加工工艺规程及专用夹具设计机械与电气工程学院机械设计制造及其自动化专业 08城建机械(2)班学号：08290070210 姓名：王怀成指导老师：魏常武绪论当今，各种现代化企业均拥有众多的数字控制设备，充分开发利用他们的功能，将对国民经济的发展发挥巨大的作用，高速化，高精密化的数控技术队数控机床的硬部件的刚性及定位精度等提出了跟高的要求，机床进给部件是整个轮廓和保证形位精度的关键和最基本的部分，数控机床对经给部件的要求体现在滚珠丝杠以及支撑部件上，不仅要对支撑滚珠丝杠的轴承提出特殊的要求，跟要对安装轴承的轴承座的定位精度，也就导致滚珠丝杆能否达到需要的安装精度，滚珠丝杆如果不能正确安装，必然导致轴承加速磨损，寿命降低。
轴承座加工工艺及镗孔夹具设计
轴承座加工工艺及镗孔夹具设计轴承座是用于安装轴承的零件，其加工工艺和镗孔夹具设计是确保轴承座质量的重要环节。
下面将介绍轴承座加工工艺和镗孔夹具设计的相关内容。
一、轴承座加工工艺：1.材料准备：根据设计要求选择适当的材料，常见的轴承座材料有铸铁、钢和铝合金。
2.制定加工工艺：根据设计要求和材料特性制定加工工艺流程，包括铸造、粗加工、精加工等工序。
3.铸造工艺：对于采用铸铁材料的轴承座，可以采用砂型铸造工艺或者金属型铸造工艺。
根据产品形状和尺寸确定模具，进行铸造。
4.粗加工：将铸造得到的轴承座进行修磨、铣削等粗加工工艺，使其尺寸符合要求，同时保证表面质量。
5.精加工：采用镗削、钻削等精加工工艺，对轴承座进行孔径精度的加工，确保轴承座与轴承的配合间隙符合要求。
6.表面处理：对精加工后的轴承座进行表面处理，可以采用镀锌、热镀锌等方式，提高其防腐蚀性能。
7.检测与质量控制：在加工过程中，对于轴承座进行尺寸检测、表面检测等，确保产品质量符合要求。
二、镗孔夹具设计：镗孔夹具是用于夹紧轴承座，在镗孔过程中保证其位置和夹紧力的装置。
其设计要考虑以下几个方面：1.确定夹紧方式：根据轴承座的形状和尺寸，选择合适的夹紧方式，常见的有卡盘夹持、中心夹持等。
2.选择夹紧材料：夹紧材料需要具备足够的强度和硬度，以确保夹紧力的传递，常用的夹紧材料有钢材、铸铁等。
3.考虑加工力：根据镗削过程中的加工力大小，设计夹具的强度和刚度，保证其不会因为过大的加工力产生变形或松动。
4.考虑静态平衡：镗孔过程中，要确保轴承座的位置稳定，设计夹具时要考虑到夹紧力的分布，使其保持静态平衡。
5.考虑易操作性：夹具设计应该考虑易于操作，方便夹紧和拆卸。
综上所述，轴承座加工工艺和镗孔夹具设计是保证轴承座质量的重要环节。
通过合理的加工工艺和科学的夹具设计，可以确保轴承座的精度和质量，提高产品的可靠性和使用寿命。
合理的工艺流程和夹具设计是提高生产效率和产品质量的关键。
轴承座加工工艺规程及镗削φ孔专用夹具设计
目录1、轴承座旳工艺分析及生产类型旳拟定 (1)1.1、轴承座旳用途 (1)1.2、轴承座旳技术规定： (2)1.3、审查轴承座旳工艺性 (2)1.4、拟定轴承座旳生产类型 (3)2、拟定毛胚、绘制毛胚简图 (3)2.1选择毛胚 (3)2.2拟定毛胚旳尺寸公差和机械加工余量 (3)2.2.1公差级别 (3)2.2.2轴承座锻造毛坯尺寸工差及加工余量 (3)2.2.3绘制轴承座毛坯简图 (4)3、拟定轴承座工艺路线 (4)3.1、定位基准旳选择 (4)3.1.1．精基准旳选择 (4)3.1.2．粗基准旳选择 (4)3.2 、表面加工措施旳拟定 (4)3.3、加工阶段旳划分 (5)3.4、工序旳集中与分散 (5)3.5、工序顺序旳安排 (5)3.5.1机械加工工序 (5)3.5.2．热解决工序 (6)3.5.3．辅助工序 (6)3.6、拟定工艺路线 (6)4、加工余量、工序尺寸和工差旳拟定 (7)5、切削用量、时间定额旳计算 (7)5.1、切削用量旳计算 (7)5. (7)5.2、时间定额旳计算 (8)5.2.1．基本时间tj旳计算 (8)5.2.2．辅助时间ta旳计算 (8)5.2.3. 其她时间旳计算 (8)5.2.4．单件时间tdj旳计算 (9)6.夹具设计 (9)6.1提出问题 (9)6.2设计思想 (10)6.3夹具设计 (10)6.3.1定位分析 (10)6.3.2切削力及夹紧力旳计算 (10)6.3.3夹具操作阐明 (11)7. 体会与展望 (12)参照文献 (13)1、轴承座旳工艺分析及生产类型旳拟定1.1、轴承座旳用途1零件旳作用上紧定螺丝，以达成内圈周向、轴向固定旳目旳但由于内圈内孔是间隙配合，一般只用于轻载、无冲击旳场合。
2零件旳工艺分析该零件为轴承支架，安装轴承，形状一般，精度规定并不高，零件旳重要技术规定分析如下：（参阅附图1）由零件图可知，零件旳底座底面、端面、槽及轴承座旳顶面有粗糙度规定，其他旳表面精度规定并不高，也就是说其他旳表面不需要加工，只需按照锻造时旳精度即可。
轴承座加工工艺规程及镗削φ孔专用夹具设计
目录1、轴承座的工艺分析及生产类型的确定 (1)、轴承座的用途 (1)、轴承座的技术要求： (2)、审查轴承座的工艺性 (2)、确定轴承座的生产类型 (3)2、确定毛胚、绘制毛胚简图 (3)选择毛胚 (3)确定毛胚的尺寸公差和机械加工余量 (3)公差等级 (3)轴承座铸造毛坯尺寸工差及加工余量 (3)绘制轴承座毛坯简图 (4)3、拟定轴承座工艺路线 (4)、定位基准的选择 (4)精基准的选择 (4)粗基准的选择 (4)、表面加工方法的确定 (4)、加工阶段的划分 (5)、工序的集中与分散 (5)、工序顺序的安排 (5)机械加工工序 (5)热处理工序 (6)辅助工序 (6)、确定工艺路线 (6)4、加工余量、工序尺寸和工差的确定 (7)5、切削用量、时间定额的计算 (7)、切削用量的计算 (7)5. (7)、时间定额的计算 (8)基本时间tj的计算 (8)辅助时间ta的计算 (8)其他时间的计算 (8)单件时间tdj的计算 (9)6.夹具设计 (9)提出问题 (9)设计思想 (10)夹具设计 (10)定位分析 (10)切削力及夹紧力的计算 (10)夹具操作说明 (11)7. 体会与展望 (12)参考文献 (13)1、轴承座的工艺分析及生产类型的确定、轴承座的用途1零件的作用上紧定螺丝,以达到内圈周向、轴向固定的目的但因为内圈内孔是间隙配合,一般只用于轻载、无冲击的场合;2零件的工艺分析该零件为轴承支架,安装轴承,形状一般,精度要求并不高,零件的主要技术要求分析如下：参阅附图1由零件图可知,零件的底座底面、端面、槽及轴承座的顶面有粗糙度要求,其余的表面精度要求并不高,也就是说其余的表面不需要加工,只需按照铸造时的精度即可;底座底面的精度为,端面及内孔的精度要求为,槽的精度要求为,轴承座顶面精度要求为;轴承座在工作时,静力平衡;、轴承座的技术要求：该轴承座的各项技术要求如下表所示：2.2.12.2.22.2.33.1.13.1 .23.5.13.5.23.5.3粗镗Ф120孔该孔可选由高速钢镗刀镗出半孔 由文献)2(表5-29,镗孔的进给量f=r,由文献)2(表5-22求得镗孔时的切削速度v=30m/min由此算出转速为：n=D v π1000=.4117301000x x π=min按镗床的实际转速取n=100r/min,则实际切削速度为：v=πdn/1000=100024200x x π=min半精镗Ф120孔该孔可选由高速钢镗刀镗出半孔 由文献)2(表5-29,镗孔的进给量f=r,由文献)2(表5-22求得镗孔时的切削速度v=30m/min由此算出转速为：n=D v π1000=.4117301000x x π=min按镗床的实际转速取n=80r/min,则实际切削速度为：v=πdn/1000=100024200x x π=、时间定额的计算5.2.1．基本时间tj 的计算 粗镗孔工步根据表5-41,镗孔的基本时间可由公式 tj =L/fn=160+4+2/fn 求得;式中切削工时l=160mm; l2=2mm; l1=ap/2cotkr+1~2=4/2cot54+1.1mm=4mm; f=0.3mm/r;n=100mm/r.;将上述结果代入公式,则该工序的基本时间; 半精镗孔工步根据表5-41,镗孔的基本时间可由公式 tj =L/fn=160+3+2/fn 求得;式中切削工时l=160mm; l2=2mm; l1=ap/2cotkr+1~2=2cot54+1.2mm=3mm; f=0.2mm/r;n=100mm/r.;将上述结果代入公式,则该工序的基本时间; 5.2.2．辅助时间ta 的计算根据第五章第二节所述,辅助时间t a 与基本时间t j 之间的关系为t a =~ t j ,这里取t a = t j ,则各工序的辅助时间分别为：粗镗孔工步的辅助时间为：t a =半精镗孔工步的辅助时间为：t a =5.2.3 其他时间的计算除了作业时间基本时间和辅助时间之和以外,每道工序的单件时间还包括布置工作的时间、休息与生理需要的时间和准备与终结时间;由于轴承座的生产类型为大批生产,分摊到每个工件上的准备与终结时间甚微,可忽略不计；布置工作的时间tb 是作业时间的2%~7%,休息与生理需要时间tx 是作业时间的2%~4%,这里均取3%,则各工序的其他时间可按关系式3%+3%tj+ta 计算,它们分别为：粗镗孔工步的其他时间为：tb+tx =6%x+=;半精镗孔工步的其他时间为：tb+tx =6%x+=5.2.4．单件时间tdj的计算这里的各工序的单件时间分别为：镗孔工步tdj钻=++++ + =;因此,此工序的单件时间tdj=tdj钻=;将上述零件工艺规程设计的结果,填入工艺文件;6.夹具设计夹具是一种能够使工件按一定的技术要求准确定位和牢固夹紧的工艺装备,它广泛地运用于机械加工,检测和装配等整个工艺过程中;在现代化的机械和仪器的制造业中,提高加工精度和生产率,降低制造成本,一直都是生产厂家所追求的目标;正确地设计并合理的使用夹具,是保证加工质量和提高生产率,从而降低生产成本的重要技术环节之一;同时也扩大各种机床使用范围必不可少重要手段;提出问题1怎样限制零件的自由度；一个面限制3个自由度,长圆柱销限制2个自由度,定位销限制1个自由度;2怎样夹紧；设计夹具由螺旋夹紧工件;3设计的夹具怎样排削；此次加工利用麻花钻和铰刀,排削通过钻模板与工件之间的间隙排削;4怎样使夹具使用合理,便于装卸;设计思想设计必须保证零件的加工精度,保证夹具的操作方便,夹紧可靠,使用安全,有合理的装卸空间,还要注意机构密封和防尘作用,使设计的夹具完全符合要求;本夹具主要用来对φ120孔进行加工,这个孔尺寸精度要求为IT10,表面粗糙度,镗以可满足其精度;所以设计时要在满足精度的前提下提高劳动生产效率,降低劳动强度;夹具设计6.3.1定位分析1定位基准的选择据夹具手册知定位基准应尽可能与工序基准重合,在同一工件的各道工序中,应尽量采用同一定位基准进行加工;故加工φ120孔时,采用轴承座底面和φ26孔内圆柱面作为定位基准;2定位误差的分析定位元件尺寸及公差的确定;夹具的主要定位元件为一个面与两个销定位,因为该定位元件的定位基准为孔的轴线,所以基准重合△b=0,由于存在间隙,定位基准会发生相对位置的变化即存在基准位移误差;△j=TD+T d+△S/2 TD =0.060mm T d =0.011mm △S= △j=6.3.2切削力及夹紧力的计算刀具：Φ120的镗刀;()f c p F F F F μ=++①镗孔切削力：查机床夹具设计手册P70表3-6,得镗削力计算公式：Fc Fc Fc c c X Y Z c F p c F F C a f v k = =Fp Fp Fp p p X Y Z p p F c F F C a f v k = =2.20.9 =Ff Ff Ff f f X Y Z f F p c F F C a f v k = =0.30.5()f c p F F F F μ=++②镗孔夹紧力：查机床夹具设计手册P70表3-6,查得工件以一个面和两个孔定位时所需夹紧力计算公式：d t d f L Q W g z 132)(2••++••=φα式中 φ───螺纹摩擦角d 1───平头螺杆端的直径f───工件与夹紧元件之间的摩擦系数, d z ───螺杆直径α ───螺纹升角Q ───手柄作用力L ───手柄长度则所需夹紧力d t d f L Q W g z 132)(2••++••=φα=766N 根据手册查得该夹紧力满足要求,故此夹具可以安全工作;6.3.3夹具操作说明此次设计的夹具夹紧原理为：通过φ26孔和底面为定位基准,在圆柱32销、平面和定位销实现完全定位,;采用手动螺旋快速夹紧机构夹紧工件;定位元件：定位元件是用以确定正确位置的元件;用工件定位基准或定位基面与夹具定位元件接触或配合来实现工件定位;该设计用可换定位销7. 体会与展望通过这三个星期的学习,我们在老师的修改与指导下下,终于完成了夹具的设计;在这次设计中历练了我的设计的能力,以及对于一个零件加工方法的认知;本次课程设计主要经历了两个阶段,第一阶段是机械加工工艺规程设计,第二阶段是专用夹具设计;第一阶段我运用了基准选择、机床选用等方面的知识；夹具设计的阶段运用了工件定位、夹紧机构及零件结构设计等方面的知识;经过这三个星期的设计,我基本掌握了零件的加工过程分析及工艺文件的编制、专用夹具设计的方法和步骤,学会了查找相关手册、说明书等,以及选择使用工艺装备等等;总之,这次设计使我在基本理论的综合运用及正确解决实际问题等方面得到了一次较好的训练;让我们对机械制造的知识有了更加全方位的了解,也让我们充分认识到了自己的不足,在有些数据的查找与使用方面略显不足,而且对于有些公式中的未知量也不是很熟悉;参考文献1孟少农主编.机械加工工艺手册.机械工业出版社,19912李益民主编.机械制造工艺设计简明手册.机械工业出版社,1993 3崇凯主编.机械制造技术基础.化学工业出版社,19934王绍俊主编.机械制造工艺设计手册.机械工业出版社,19875黄如林主编.切削加工简明实用手册.化学工业出版社,20046薛源顺主编.机床夹具设计.机械工业出版社,19957崇凯主编.机械制造技术基础课程设计指南. 化学工业出版社,8陈于萍,高晓康主编.互换性与测量技术.北京高等教育出版社,2005.9司乃钧,许德珠主编.热加工工艺基础. 高等教育出版社,199110张龙勋主编.机械制造工艺学课程设计指导及习题.机械工业出版社,11艾兴,肖诗纲主编.切削用量简明手册.机械工业出版社,2002。
轴承座车孔专用夹具及工艺设计
轴承座车孔专用夹具及工艺设计一、背景介绍轴承座是一种用于安装和支撑轴承的重要零件，而轴承座的车孔质量直接关系到轴承的安装精度和使用寿命。
为了提高轴承座车孔的加工精度和效率，设计了一种轴承座车孔专用夹具及相应的工艺。
二、夹具设计2.1 夹具结构夹具主要由以下几个部分组成： - 底座：用于固定夹具的位置和稳定夹具结构的底部。
- 夹具体：用于夹持轴承座，在夹具体上安装刀具并进行车床加工。
- 固定夹具体的压板：用于夹紧轴承座，确保加工时的稳定。
- 调节螺杆：用于调整夹具体夹紧的力度，以适应不同尺寸轴承座的加工需求。
2.2 夹具使用流程1.将轴承座放置在夹具体上，并根据轴承座尺寸调整夹具体的夹紧力度。
2.使用固定夹具体的压板将轴承座夹紧。
3.在夹具体上安装刀具并进行车床加工。
4.加工完成后，松开固定夹具体的压板，取出轴承座。
三、工艺设计3.1 加工工艺流程1.选择适当的车削刀具，根据轴承座的设计要求确定车刀的形状、尺寸和刀具材料。
2.将轴承座放入轴承座车孔专用夹具中，调整夹紧力度。
3.进行车床加工，根据轴承座的设计要求进行车削操作，确保轴承座触点的圆度和精度。
4.完成车削后，将轴承座取出，进行质量检验。
3.2 加工参数1.机床类型：数控车床2.切削速度：根据加工材料和刀具材料确定，一般在100-200m/min范围内。
3.进给速度：根据加工精度要求和切削条件确定，一般在0.05-0.15mm/r范围内。
4.选用合适的切削液，以降低加工温度和减少刀具磨损。
5.定期对夹具及刀具进行检修和更换，确保加工质量和加工效率。
四、总结轴承座车孔专用夹具及工艺设计在轴承座加工过程中起到了重要作用，能够提高轴承座车孔的加工精度和效率。
通过合理使用夹具、选择合适的刀具和加工参数，能够保证加工出符合要求的轴承座。
此外，还需要定期对夹具和刀具进行维护和更换，以确保加工质量和效率。
加工过程中要注意安全操作，严格遵守相关操作规程和操作要求，确保人员和设备的安全。
轴承座零件机械加工工艺规程及专用夹具设计毕业论文设计
(此文档为word格式，下载后您可任意编辑修改！) 毕业设计 (论文)课题轴承座零件机械加工工艺规程及专用夹具设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日指导教师评阅书评阅教师评阅书教研室（或答辩小组）及教学系意见摘要本次设计是对轴承座件的加工工艺规程及一些工序的专用夹具设计。
设计轴承座的机械加工工艺规程及机床夹具设计
目录前言 (2)课程设计任务书 (3)一、零件的分析 (4)1.1 零件的作用 (4)1.2 零件图样分析 (4)1.3 零件的工艺分析 (5)二、确定毛坯 (5)2.1 确定毛坯种类： (5)2.2 确定铸件加工余量及形状： (6)三、工艺规程设计 (6)3.1 选择定位基准： (6)3.2 制定工艺路线 (7)3.3 机械加工余量、工序尺寸及公差的确定 (7)四、各工序的加工参数计算 (9)4.1 铣底平面 (9)4.2 钻Ф9孔及锪Ф13的沉头孔 (11)4.3 铣两直角边 (13)4.4 刨退刀槽 (14)4.5 铣四侧面 (15)4.6 钻（铰）Ф8销孔 (15)4.7 钻Ф6油孔 (18)4.8 钻Ф4油孔至尺寸 (19)4.10 钻Ф15的孔 (20)4.11 扩孔至Ф28 (21)4.12 车Ф35孔至尺寸保证孔的位置 (22)4.13 扩钻至Φ29.7 (22)4.14 加工Φ30孔至要求尺寸 (23)4.15 确定时间定额及负荷率： (24)五、夹具设计 (27)4.1 定位基准的选择 (27)4.2定位误差分析 (27)4.3．本步加工按钻削估算夹紧力 (28)六、课程设计小结 (29)参考文献 (30)前言这个学期我们进行了《机械制造技术基础》课程的学习，并且也发动机厂里进行了工艺实习。
为了让我们对理论知识和实际应用之间建立密切联系，在课程结束时我们开始了机械制造技术课程设计。
课设开始之前我们对所学的各相关课程进行了一次深入的综合性的回忆与温习,这次温习我们对课设的内容也有了一定的认识,大家一致认为本次课程设计对我们非常重要，是我们对自己实际能力的一次历练。
通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，同时，在课程设计过程中，我们认真查阅资料，切实地锻炼了我们自我学习的能力。
在课设中我们分组进行设计，在团队的实际操作过程中也发生过一些摩擦，不过在大家的责任心驱使下结果还是团结一致去分工完成任务，结果也让大家锻炼了团队协作的意识，相信在以后的学习生活中我们也会受益。
轴承座的加工工艺及夹具设计工艺流程
轴承座的加工工艺及夹具设计工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!轴承座的加工工艺与夹具设计工艺流程详解轴承座作为机械设备中的重要部件，其精度和质量直接影响到设备的运行稳定性和使用寿命。
轴承座零件的机械加工工艺规程及工艺装备设计(钻13×17孔夹具设计)
课程设计任务书一、设计题目轴承座零件的机械加工工艺规程及工艺装备设计（钻13×17孔夹具设计）二、原始资料(1) 被加工零件的零件草图 1张(2) 生产类型: 50000件/年三、上交材料(1) 被加工工件的零件图 1张(2) 工件的毛坯图 1张(3) 机械加工工艺过程卡片 1张(4) 与所设计夹具对应那道工序的工序卡片 1张(5) 夹具装配图 1张(7) 课程设计说明书(7000-8000字) 1份说明书主要包括以下内容（章节）①目录②摘要（中外文对照的，各占一页）③零件工艺性分析④机械加工工艺规程设计⑤指定工序的专用机床夹具设计⑥方案综合评价与结论⑦体会与展望⑧参考文献列出参考文献(包括书、期刊、报告等，10条以上)课程设计说明书一律用A4纸、纵向打印.四、进度安排(参考)(1) 熟悉零件,画零件图 2天(2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片 5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书 3天(5) 准备及答辩 2天五、指导教师评语成绩：指导教师日期成绩评定采用五级分制，即优秀、良好、中等、及格和不及格。
优秀：设计方案合理并新颖，设计说明书及设计图纸规范、内容丰富。
在设计过程中勤奋好学、有创新思想；良好：设计方案合理，设计说明书及设计图纸比较规范、内容比较丰富。
在设计过程中勤奋好学、有创新思想；中等：设计方案一般，设计说明书及设计图纸欠规范、内容一般。
在设计过程中比较勤奋、创新思想不明显；及格：设计方案不完善，存在一些小错误，说明书及设计图纸欠规范、内容一般。
在设计过程中勤奋精神不够：不及格：设计方案有严重错误，设计说明书及设计图纸不规范、内容浅薄。
在设计过程中勤奋好学精神不够。
摘要本次课程轴承座的加工工艺的规程，以及13×17孔工艺装备的设计，首先基本了解一下加工的零件，确定轴承座的生产类型，然后确定毛坯的种类和制造，然后拟定工艺路线，做出工艺卡片和工序卡片，加工余量和工序尺寸的确定和时间定额的确定，金属切削机床的选定，机床夹具的设计包括定位方案的设计和对刀及导向装置的设计，夹紧装置的设计，夹具体的设计，画出夹具装配图和夹具图确定过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械加工工艺规程及机床夹具设计鸡西大学学院机械及汽车工程学院专业材料成型及控制工程班级学号学生姓名指导教师一、设计任务1.设计课题：轴承座机械加工工艺规程设计加工M4螺纹专用夹具设计1.生产纲领：中批量生产3．设计要求：（1）零件毛坯图 1张（2）机械加工工艺过程卡片 1张（3）机械加工主要工序的工序卡片 1张（4）定位方案图 1张（5）夹具装配图 1张（6）夹具零件图 1张（7）设计说明书 1份二、设计说明书序言《机械制造工艺学》课程设计是学完了《机械制造工艺学》、《机床夹具设计》、《金属切削机床及刀具》等主要课程，并进行了生产实习之后进行的一个实践性环节，是应用所学基础理论、专业知识及技能去分析和解决生产实际问题的一次综合训练。
我希望通过这次课程设计能巩固、扩大和强化自己所学到的理论知识及技能，提高自己设计计算、制图、编写技术文件的能力，学会正确使用技术资料、标准、手册等工具书，并在设计中培养自己理论联系实际、严肃认真的工作作风和独立工作能力，为以后进行毕业设计和毕业后从事技术工作打下一个良好的基础。
1、零件的分析1.1零件的作用：大家都知道滑动轴承由轴承座、轴瓦（轴套）和润滑装置组成，轴承座的作用主要起支撑作用，可以直接做在机器箱壁或机体上。
2，零件的工艺分析2.1零件图：零件三维图如下图所示：图12.2主要技术要求：零件调质HB230~250、锐边倒钝，未注倒角0.5×45°、表面做防锈处理（发蓝）。
2.3加工表面及其要求：1) 从零件图上可知主要的加工难点在及Ø34-0.007-0.025外圆及Ø22+0.018内孔的加工，表面粗糙度为Ra1.6um以及它们之间同轴度（Ø0.02）的要求。
2) 零件总长的要求保证尺寸18±0.05，同时两端面的粗糙度为Ra3.2um。
3) 大端外圆及1.5×Ø33为自由公差，除了保证尺寸在公差范围之内同时保证表面粗糙度Ra3.2um即可。
4）保证4×Ø4.5通孔的尺寸要求，其定位尺寸为自由公差只要满足要求即可，同时保证表面粗糙度Ra3.2um。
5) M4螺纹加工主要保证其定位尺寸的要求。
2.3零件材料:零件材料为45号钢，是中碳钢，其强度较高，塑性和韧性尚高，焊接性差。
用于承受较大载荷的小截面调质件和应力较小的大型正火件，以及对心部要求不高的表面淬火件：曲轴、传动轴、齿轮、蜗杆、键、销等。
水淬时有形成裂纹的倾向，形状复杂的零件应在热水或油水中淬火。
2.4毛坯选择2.4.1确定毛坯的类型及制造方法由于零件的材料为45号钢，零件的形状规则，同时由于零件属于中批生产，零件的轮廓尺寸不大，为了便于生产故选用模锻毛坯。
模锻加工工艺的几点优势：①由于有模膛引导金属的流动，锻件的形状可以比较复杂；②锻件内部的锻造流线比较完整，从而提高了零件的机械性能和使用寿命。
③锻件表面光洁，尺寸精度高，节约材料和切削加工工时；④生产率较高；⑤操作简单，易于实现机械化；⑥生产批量越大成本越低。
从零件材料及力学性能要求，零件的结构形状及大小，生产类型，现有生产条件，充分利用新工艺、新材料等多方面综合考虑选择模锻加工工艺中的锤上模锻。
2.4.2确定毛坯的形状、尺寸及公差毛坯的形状及尺寸如图所示2.4.3绘制毛坯图根据零件结构形状，在各加工表面加上加工余量，毛坯图如附图所示。
2.5基准的选择2.5.1粗基准的选择：由于所选毛坯为型材且每个表面都需要加工，零件外形规则，选用外圆表面作为粗基准是完全合理的。
2.5.2精基准的选择：从零件图中可知Ø34-0.007 -0.025外圆及Ø22+0.018 0内孔有较高的同轴度要求（Ø0.02），按照有关的精基准的选择原则[7]P151（某些位置度要求很高的表面，常采用互为基准反复加工的办法来达到位置度要求），同时还要考虑基准重合的问题，当设计基准及工序基准不重合时应进行尺寸换算。
根据粗，精基准选择原则，确定各加工表面的基准如下：（1）扩----粗铰——精铰Ø22+0.018内孔：左端面及Ø34外表面（2）半精车右端面及Ø34-0.007-0.025外圆：心轴及左端面（3）半精车左端面及Ø52外圆：心轴及右端面（4）钻——铰4×Ø4.5通孔：右端面（5）粗铣——精铣平面至尺寸要求：心轴及互为基准（6）精车Ø34-0.007-0.025外圆：心轴及左端面（7）钻M4螺纹底孔：一端面及Ø34外表面（8）攻M4螺纹：一端面及Ø34外表面2.6制订机械加工工艺路线2.6.1确定各加工表面的加工方法该轴承座的加工表面为：Ø22+0.0180内孔及端面、Ø52外圆、Ø34-0.007-0.025外圆、1.5×Ø33槽、高度为38的平面、4×Ø4.5通孔、M4螺纹、以及总长的要求18±0.05。
根据各加工表面尺寸精度及表面粗糙度要求，Ø34-0.007-0.025外圆的加工路线为粗车---半精车---精车；Ø52外圆的加工路线为粗车---半精车；两端面的加工路线为粗车---半精车；4×Ø4.5通孔的加工路线是钻---铰；Ø22+0.018内孔的加工路线为粗铰---精铰；高度为38的平面的加工路线是粗铣---精铣。
2.6制订机械加工工艺路线2.6.1确定各加工表面的加工方法该轴承座的加工表面为：Ø22+0.0180内孔及端面、Ø52外圆、Ø34-0.007-0.025外圆、1.5×Ø33槽、高度为38的平面、4×Ø4.5通孔、M4螺纹、以及总长的要求18±0.05。
根据各加工表面尺寸精度及表面粗糙度要求，Ø34-0.007-0.025外圆的加工路线为粗车---半精车---精车；Ø52外圆的加工路线为粗车---半精车；两端面的加工路线为粗车---半精车；4×Ø4.5通孔的加工路线是钻---铰；Ø22+0.018内孔的加工路线为粗铰---精铰；高度为38的平面的加工路线是粗铣---精铣。
①工艺路线方案一：工序1：模锻工序2：调质处理HB 230--250工序3：扩----粗铰——精铰Ø22+0.018内孔至尺寸工序4：半精车右端面及Ø34-0.007-0.025外圆工序5：半精车左端面及Ø52外圆同时保证总长尺寸工序6：钻——铰4×Ø4.5通孔工序7：粗铣——精铣平面至尺寸要求工序8：精车Ø34-0.007外圆至尺寸要求同时切槽至尺寸-0.025工序9：钻M4螺纹底孔，并倒角工序10：攻M4螺纹工序11：钳工去毛刺工序12：表面防锈处理（发蓝）工序13：检验②工艺路线方案二：工序1：模锻工序2：调质处理HB 230--250内孔至尺寸工序3：扩---粗铰——精铰Ø22+0.018工序4：半精车右端面外圆工序5：半精车Ø34-0.007-0.025工序6：半精车左端面工序7：半精车Ø52外圆同时保证总长尺寸工序8：钻——铰4×Ø4.5通孔工序9：粗铣——精铣平面至尺寸要求外圆至尺寸要求同时切槽至尺寸工序10：精车Ø34-0.007-0.025工序11：钻M4螺纹底孔，并倒角工序12：攻M4螺纹工序13：钳工去毛刺工序14：表面防锈处理（发蓝）工序15：检验2.6.3工艺路线比较工艺路线一是按照工序集中原则组织工序，优点是工艺路线短，减少工件的装夹次数，易于保证加工面相互位置精度，使需要的机床数量少，减少工件工序间的运输，减少辅助时间和准备终结的时间，同时产量也较高，同时在为了保证Ø34-0.007-0.025外圆和Ø22+0.018内孔的相互位置精度，采用了互为基准的原则，能达到零件间所标的精度。
工艺路线二是工序分散的原则组织工序，优点是可以采用通用机床和通用夹具，缺点是工艺路线长，增加了工件的装夹次数，而且工序2及工序3、工序4及工序5重复使用粗基准，违背了[7]P149（粗基准一般不得重复使用，两次装夹重复使用同一粗基准，就会造成相当大的定位误差。
为了修正由于粗基准重复使用而产生的定位误差，同时也照顾了原有的加工路线中装夹方便的特点，因此最后的加工工艺路线确定如下：工序1：模锻工序2：调质处理HB 230--250工序3：扩----粗铰——精铰Ø22+0.018内孔至尺寸工序4：半精车右端面及Ø34-0.007-0.025外圆工序5：半精车左端面及Ø52外圆同时保证总长尺寸工序6：钻——铰4×Ø4.5通孔工序7：粗铣——精铣平面至尺寸要求工序8：精车Ø34-0.007外圆至尺寸要求同时切槽至尺寸-0.025工序9：钻M4螺纹底孔，并倒角工序10：攻M4螺纹工序11：钳工去毛刺工序12：表面防锈处理（发蓝）工序13：检验2.7机械加工余量、工序尺寸及公差轴承座零件材料为45钢，硬度为HBS 230—250，毛坯重量约为0.119389，生产类型为中批生产。
根据上述原始资料及加工工艺分别确定各加工表面的机械加工余量，查《机械制造工艺设计简明手册》（简称《工艺手册》），分别确定各加工表面的加工余量，工序尺寸及公差如下：2.8选择机床设备及工艺装备根据一般工厂现有的生产条件，为了满足生产需要，现选用各工序所用的设备为：工序3：摇臂钻床型号为Z3040×10/2，刀具为Ø21.8扩孔钻，Ø21.94铰刀，量具为：0~125/0.02游标卡尺，机用铰刀，Ø22+0.0180~25内径百分表，圆柱塞规，切削液为柴油。
工序4：卧式车床型号为C6136，刀具为YT30外圆车刀，量具为：0~125/0.02游标卡尺，25~50mm千分尺，切削液为柴油。
工序5：卧式车床型号为C6136，刀具为YT30外圆车刀，量具为：0~125/0.02游标卡尺，0~25mm千分尺，切削液为柴油。
工序6：摇臂钻床型号为Z3040×10/2，刀具为Ø4.35直柄麻花钻，Ø4.5铰刀，量具为：0~125/0.02游标卡尺，切削液为柴油。
工序7：立式升降台铣床型号为X5032，刀具为Ø80三面刃铣刀，量具为：0~125/0.02游标卡尺,切削液为柴油，切削液为柴油。
