一级建造师铁路工程实务课件
一级建造师——铁路工程管理与实务
铁路工程项目施工质量验收
铁路工程项目竣工验收
铁路工程建设管理法律法规
铁路工程项目施工相关法规
铁路工程项目施工相关法规
铁路建设管理相关规定
一级建造师（铁路工程）注册执业管理规定及相关要求
三级知识点
铁路工程施工测量的组织实施及测量成果评价
铁路工程测量方法
水泥质量检验评定方法及使用范围
混凝土外加剂及矿物搀和料的作用
四级知识点 了解施工测量的组织实施
了解施工测量的成果评价 了解线路测量方法
了解桥涵测量方法
了解隧道测量方法
了解轨道施工测量方法 了解构筑物变形测量方法 了解线路沉降观测及评估方法 了解基础平面控制网作用 了解线路平面控制网的作用 了解水泥质量检验评定方法
了解水泥使用范围 了解外加剂分类 了解矿物搀和料的作用 了解钢筋质量检验评定方法 了解钢筋使用范围 熟悉混凝土配合比确定程序 熟悉混凝土结构构件无损检测方法 熟悉影响混凝土质量的因素 熟悉混凝土强度等级评定方法 掌握路堑施工方法及要求
掌握铁路工程项目竣工验收程序
熟悉铁路工程项目竣工文件编制要求 中华人民共和国铁路法相关规定 铁路运输安全保护条例相关规定
铁路交通事故应急救援和调查处理条例相关规定
铁路基本建设工程设计概（预）算编制相关规定
铁路建设 工程施工招标投标相关规定
铁路建设 工程施工招标投标相关规定
铁路建设工程质量管理相关规定
铁路建设工程安全生产管理相关规定
铁路营业线施工安全管理相关规定
铁路建设项目施工作业指导书编制相关规定 铁路建设项目物资设备管理相关规定
铁路建设工程施工企业信用评价相关规定
铁路工程严禁违法分包及转包相关=规定 铁路建设项目变更设计管理相关规定 铁路建设项目验工计价相关规定 掌握一级建造师（铁路工程）注册执业工程规模标准 熟悉一级建造师（铁路工程）注册执业 工程范围 了解一级建造师（铁路工程）施工管理签章文件目录 相关资料下载：/RuEjGN
一建铁路工程管理与实务1
➢ 区别：单线绕行或双线绕行地段均与新线相同；
而与营业线并行地段不钉中线，按拨正量和线 间距设定。
➢ 内容：施工复测、中线测设、高程放样、边桩
测设、竣工测量。
1C412000 工程材料
1C412010 熟悉混凝土配合比确定程序
及无损检测
1C412011 混凝土配合比确定程序
➢ 因素：强度等级、耐久性能、原材料质量、施
工工艺对和易性、凝结时间要求等。
➢ 理论配合比的确定：国家认可实验室，按下式：
fcu,o fcu,k 1.645•
上式配置强度的保证率为95%。
水灰比：根据水泥、砂、石质量，由施工配置强 度确定
单方用水量、砂率：由和易性（流动性、黏聚性 和保水性、泌水性）确定。
答案：C
1C411020 了解铁路施工测量主要内容
1C411021 线路施工测量的主要内容
➢ 定义：在地面上测设线路施工桩点（中线桩、
边桩）的平面位置和高程。
➢ 主要内容：
线路复测：中线、基平、中平、横断面
路基边坡放样：测设路基施工零点和边桩
线路竣工测量：中线、高程、横断面
复测的任务是检验，而不是重新测设。（在误差 范围内，应采用定测结果；如超出，应寻找原 因，经设计单位认可，局部范围可改动。）
应掌握各种检测方法的特点和适用情况
1C412020 熟悉混凝土质量评定方法
1C412021 影响混凝土质量的主要因素
➢ 新拌混凝土
凝结时间：水泥品种、外加剂。 和易性：流动性（单方用水量）；黏聚性（含砂
率）；保、泌水性（水泥品种、用量与细度）。 离析：粗骨料和细骨料的级配。
➢ 硬化混凝土
【资格考试】一级建造师铁路工程管理与实务培训课件P64-精选文档
docin/sundae_meng
1C411010 铁路工程施工测量的组织实施及 测量成果评价
1C411011 了解施工测量组织实施 铁路施工测量，是指在铁路工程施工阶段所进 行的测量工作。目的：根据施工的需要，将设计的 线路、桥涵、隧道、站场等建筑物的平面位置和高 程，按设计要求以一定的精度敷设在地面上。 时间：贯穿于施工的全过程。
docin/sundae_meng
1C410000 铁路工程技术
在复习铁路工程技术的时候应注意： 工程测量和工程材料是各专业施工的通用知识， 主要从选择题角度准备。 路基、桥涵、隧道、轨道和营业线施工是铁路建 造师从业的重要专业内容，在考试中既可能出选择题， 又可能在案例分析中涉及到，应对不同工程的构造、 材料要求、施工顺序和重点作业流程全面复习。
docin/sundae_meng
1C411010 铁路工程施工测量的组织实施及 测量成果评价
一、施工测量的检查、验收 施工测量实行二级检查一级验收制。施 工测量质量过程检查由施工单位测量队检查 人员承担；施工测量质量最终检查由施工单 位的质量管理机构承担;施工测量质量验收工 作由监理单位组织。
1C411010 铁路工程施工测量的组织实施及 测量成果评价
1C411010 铁路工程施工测量的组织实施及 测量成果评价
1C411012 了解施工测量的成果评价 铁路工程施工测量成果的评价应按照现行 的中华人民共和国国家标准《工程测量规范》、 铁道部行业标准客运专线铁路《高速铁路工程测 量规范》、客货共线铁路《改建铁路工程测量规 范》、《铁路工程测量规范》进行。
docin/meng
1C411010 铁路工程施工测量的组织实施及 测量成果评价
一、人员组织 铁路施工测量的技术人员，需要获得技术培训和 执业资格上岗证书，方可上岗。 二、仪器设备组织 1 . 仪器检校完善，专人维修保养
2022年一级建造师铁路工程实务讲义
一级建造师铁路工程实务讲义81C415014熟悉隧道出砟措施1c415014熟悉隧道出砟措施出砟是隧道施工旳基本作业之一。
出砟作业能力旳强弱，决定了它在整个作业循环中所占时间旳长短，因此，出砟运送作业能力旳强弱在很大程度上影响施工速度。
在选择出砟方式时，应结合隧道断面旳大小、围岩旳地质条件、一次开挖量、机械配套能力、经济效益、作业环境及工期规定等原因进行综合研究，制定方案。
基本规定是：装砟、运送能力不小于最大开挖能力；制定运送计划，统一指挥，提高运送效率。
出砟作业可分为装砟、运砟两步。
一、装砟（一）装砟方式装砟旳方式可采用人力装砟或机械装砟。
人力装砟，劳动强度大，速度慢，仅在短隧道缺乏机械或断面小而无法使用机械装砟时，才考虑采用。
机械装砟速度快，可缩短作业时间，目前隧道施工中常用，但仍需配少数人工辅助。
（二）装砟机械装砟机械旳类型诸多，按其扒砟机构形式可为：铲斗式、蟹爪式、立爪式、挖斗式。
铲斗式装砟机为间歇性非持续装砟机，有翻斗后卸、前卸和侧卸式三个卸砟方式。
蟹爪式、立爪式和挖斗式装砟机是持续装砟机，均配置刮板（或链板）转载后卸机构。
二、运砟隧道运砟可以分为有轨运送和无轨运送两种方式。
（一）有轨运送有轨运送是铺设小型轨道，用轨道式运送车出砟。
有轨运送多采用电瓶车及内燃机车牵引，斗车或梭式矿车运砟，它可适应大断面开挖旳隧道，更合用于小断面开挖旳隧道，尤其适应于较长旳隧道运送(3km以上)，是一种适应性较强旳和较为经济旳运送方式。
1．轨道运送车辆常用旳轨道式运送车辆有斗车、梭式矿车。
斗车构造简朴，使用以便，适应性强。
梭式矿车采用整体式车体，下设两个转向架，车箱底部设有刮板式或链式转载机构，便于将整体车厢装满和转载或向后卸砟。
2．有轨运送牵引类型常用旳轨道式牵引机车有电瓶车、内燃机车。
电瓶车牵引无废气污染，但电瓶须充电，能量有限。
必要时可增长电瓶车台数，以保证行车速度和运送能力。
内燃机车牵引能力较大，但增长洞内噪声污染和废气污染。
一建铁路实务培训材料-283页PPT
1C411023隧道测量方法
【考点】隧道贯通误差
横向贯通误差 （横向误差） 高程贯通误差 （高程误差）
含义
影响
水平面内垂直于 对隧道质量有影响
中线方向的分量
高程方向的分量 对坡度有影响
【考点】新奥法变形观测 ①确定围岩稳定、掌握支护效果； ②对预先设计支护参数的确认或修正依据； ③对施工方法验证和改进的依据； ④贯穿于整个施工过程的工作
【考点】平面控制网
1C411025构筑物变形测量方法 略 1C411026线路沉降观测及评估方法 略 1C411027基础平面控制网的作用 见1C411024 1C411028线路平面控制网的作用 见1C411024
1C412000铁路工程材料 1C412010水泥质量检验评定方法及使用范围 1C412011水泥质量检验评定方法 【考点】水泥的进场检验 ①批次：散装水泥每500t为一批，袋装水泥每200t为一批； ②试验项目：细度、标准稠度用水量、凝结时间、安定性、 胶砂强度 ③使用过程中，当对水泥质量有怀疑或水泥出厂日期超过3 个月（快硬硅酸盐水泥超过1个月）时，应进行复验；
2.(2013)测量仪器在使用过程中，应经常对其进行检验 校正，使其轴线满足应有的（）条件。 A.稳定 B.物理 C.强度 D.几何 【答案】D
1C411022桥涵测量方法 【考点】桥梁变形观测 ①墩、台的沉降观测； ②墩、台的水平位移观测；
③必要时进行墩、台的倾斜和扭转观测；
【练习题】 1.施工期间，铁路桥梁墩台的变形除进行常规测量外，在必 要时还需要对施工期间铁路桥梁墩、台进行（）变形监测。 A．沉降 B．水平位移 C．倾斜 D．扭转 E．偏移 【答案】CD
一级建造师
铁路工程管理与实务 培训材料

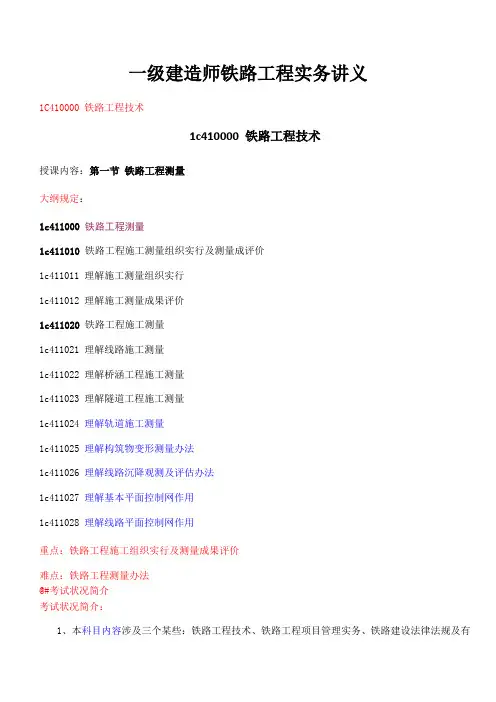

2021年一级建造师铁路工程实务讲义完整版
一级建造师铁路工程实务讲义1C410000 铁路工程技术1c410000 铁路工程技术授课内容：第一节铁路工程测量大纲规定：1c411000 铁路工程测量1c411010 铁路工程施工测量组织实行及测量成评价1c411011 理解施工测量组织实行1c411012 理解施工测量成果评价1c411020 铁路工程施工测量1c411021 理解线路施工测量1c411022 理解桥涵工程施工测量1c411023 理解隧道工程施工测量1c411024 理解轨道施工测量1c411025 理解构筑物变形测量办法1c411026 理解线路沉降观测及评估办法1c411027 理解基本平面控制网作用1c411028 理解线路平面控制网作用重点：铁路工程施工组织实行及测量成果评价难点：铁路工程测量办法@#考试状况简介考试状况简介：1、本科目内容涉及三个某些：铁路工程技术、铁路工程项目管理实务、铁路建设法律法规及有关文献。
本科目考试侧重点：（1）突出专业理论知识运用；（2）侧重工程项目管理；（3）体现考生专业能力。
重点考察应试者解决实际问题能力。
2、《一级建造师执业资格考试大纲（铁路工程专业）》（）按章节目条排序，将掌握、熟悉、理解从目变为条，目内各条按掌握、熟悉、理解三个层次排列，所占分值比例依次为：70%、20%、10%。
其中，“掌握”某些中“管理实务”占60%，“工程技术”占25%，“法律法规”占15%。
3、考试大纲（铁路工程专业）第一某些“铁路工程技术”方面区别，结合当前铁路建设实际，增长了与客运专线(高速铁路)建设有关工程技术知识，考虑到铁路工程与其她工程专业重要不同在于轨道方面，增长了某些轨道工程方面最新知识。
详细来说，在铁路工程测量中增长了构筑物变形测量、线路沉降观测及评估、基本平面控制网、平面控制网有关知识;在铁路工程材料中增长了混凝土外加剂及矿物掺合料作用;在铁路路基工程中增长了铁路路基防排水方式及施工规定;在铁路桥梁工程中补充了持续梁施工内容;在铁路隧道工程中增长了超前地质预报及监控量测办法、不良地质隧道类型及特殊规定等内容;在铁路轨道工程中对无碴轨道道床知识进行了修改。
一级建造师铁路实务课件
施工准备
包括场地平整、测量放样、施工机械 和材料准备等。
02
开挖作业
采用钻爆法、盾构法等开挖方式，根 据地质条件选择合适的施工方法。
01
03
初期支护
采用喷射混凝土、钢拱架等支护措施 ，确保隧道开挖后的稳定。
二次衬砌
在防水层施工完成后，进行二次衬砌 施工，提高隧道结构的强度和稳定性 。
05
04
防水层施工
定期检查
对桥梁进行定期检查，包括外观 检查、结构检测和荷载试验等，
确保桥梁处于良好状态。
维修保养
对桥梁进行日常维护和保养，包括 清理杂物、涂刷防腐涂料、更换损 坏部件等，延长桥梁使用寿命。
应急处理
在自然灾害或突发事件发生时，采 取应急措施，如加固桥梁结构、清 理堵塞物等，确保桥梁安全畅通。
04
铁路隧道设计与施工
设备安装与调试
按照施工图纸和技术要求，进行电气化设备 的安装与调试，确保设备正常运行。
基础施工
按照设计要求，进行电气化设备基础施工， 包括设备安装、调试等。
验收与交付
完成施工后，进行验收测试，确保电气化系 统正常运行，然后交付使用。
电气化维护与保养措施
定期检查
对电气化设备进行定期检查，及时发 现并处理潜在问题。
集中调度原则
通过集中调度系统，实时掌握列车运行状态，合 理安排列车运行计划。
快速反应原则
对突发事件或设备故障，迅速启动应急预案，确 保在最短时间内恢复正常运营。
安全保障措施及事故处理流程
安全设施保障
完善铁路沿线的安全设施，如防护栏、警示标志、信号灯等，确 保行车安全。
设备检测与维护
定期对铁路设备进行检测和维护，确保设备处于良好状态，预防设 备故障。
一级建造师铁路工程实务课件
contents
目录
• 铁路工程概述 • 铁路工程设计与施工 • 铁路工程管理与法规 • 铁路工程案例分析
01
铁路工程概述
铁路工程的基本概念
铁路工程是指建设和维护铁路轨 道、桥梁、隧道等基础设施的工
程活动。
铁路工程涉及多个专业领域，包 括土木工程、电气工程、通信信
号工程等。
制定相应的控制措施，降低或消除安全风险。
安全事故处理
03
对于发生的安全事故，应立即启动应急预案，组织抢险救援，
开展事故调查分析，采取措施防析
高速铁路工程案例
技术先进
高速铁路工程案例主要涉及高速铁路轨道、桥梁、隧道等关键设施的建设，以及 列车控制、信号系统等先进技术的应用。这些案例展示了高速铁路工程在技术上 的先进性和创新性，为铁路工程建设提供了宝贵的经验。
重载铁路工程案例
经济效益
VS
重载铁路工程建设需要考虑经济效益 ，通过优化设计方案、降低成本和提 高运营效率等手段实现经济效益最大 化。这些案例在经济效益方面表现良 好，为铁路工程建设提供了有益的参 考。
城市轨道交通工程案例
城市交通需求
城市轨道交通工程案例主要解决城市交通拥 堵问题，通过建设地铁、轻轨等轨道交通线 路，满足城市居民出行需求。这些案例充分 考虑了城市交通需求的特点和变化趋势，为 城市轨道交通工程建设提供了有益的参考。
铁路车站设计
根据运输需求和作业要求，合理规划车站布局和 作业流程，提高车站作业效率和运输能力。
3
铁路桥梁和隧道设计
根据工程要求和结构受力特点，设计合理的桥梁 和隧道结构形式，确保结构安全、稳定、经济。
铁路工程施工
01
一级建造师铁路工程实务讲义5
⼀级建造师铁路⼯程实务讲义52011⼀级建造师铁路⼯程实务讲义51C414020铁路桥梁墩台施⼯⽅法1c414020铁路桥梁墩台施⼯⽅法1c414021掌握⼀般墩台施⼯⽅法⼀般墩台施⼯⽅案的确定⼀、桥梁墩台施⼯前，应结合⼯地施⼯条件、墩台结构形式，确定⽔平运输和垂直运输的施⼯⽅案。
在选⽤机具时，应尽量减少混凝⼟在运输过程中的倒装次数，减少离析、漏浆，保证⼊模混凝⼟的质量。
⼆、墩台施⼯程序墩台施⼯程序如下：墩台底⾯放线→基底处理→绑扎钢筋→安装模板→浇筑混凝⼟→养护、拆模。
三、墩台施⼯要点1．施t前应将基础顶⾯冲洗⼲净，混凝⼟基础应凿除表⾯浮浆，整修连接钢筋．，2．墩台模板、⽀架应满⾜强度、刚度和稳定性的要求。
模板接缝应严密，不得漏浆。
3．模板采⽤分段整体吊装时，应连接牢固，保证其整体性，可视吊装能⼒确定分段⾼度。
4．浇筑墩台混凝⼟时，脚⼿架、⼯作平台等不得与模板⽀架连接。
⽀撑应作⽤在可靠的地基上，5．浇筑混凝⼟时，应经常检查模板、钢筋及预埋件、预留孔位置和保护层厚度。
6．墩台模板安装的检查内容：墩台模板安装⼀般需要检查前后左右距中⼼线尺⼨、表⾯平整度、相邻两板⾯⾼低差、同⼀墩台两垫⽯⾼差、预埋件和预留孔位置。
7．墩台混凝⼟宜⼀次连续浇筑。
当间歇浇筑时，施⼯接缝应符合规范的规定。
1C414022掌握特殊墩台施⼯⽅法1c414022掌握特殊墩台施⼯⽅法铁路⼯程的特殊墩台主要⽤于跨越⼤江、⼤河和深⼭峡⾕的桥梁，与⼀般墩台相⽐，当墩⾝不⾼时，施⼯⽅法⼤体⼀致，只是施⼯环境不同，但对于⾼墩，需要采取不同的施t⽅法．，特殊墩台的施⼯⽅法主要针对⾼墩施⼯。
⽬前，铁路⾼墩⾼度已经突破1oom，结构多为薄壁空⼼。
墩⾝多采⽤滑模、爬模和翻模施⼯。
墩⾝施⼯的垂直提升设备主要有缆索吊机、塔吊、井架等。
⼀、滑模施⼯（⼀）滑模的⼀般结构形式滑动模板随桥墩类型、提升机具的不同，其构造也稍有不同。
其主要部件⼀般可分为顶梁、辐射梁、内外圈、内外⽀架、模板、平台以及吊篮。
一级建造师铁路工程课件
一级建造师铁路工程课件一级建造师铁路工程课件作为一级建造师，掌握铁路工程知识是非常重要的。
铁路工程作为基础设施建设的重要组成部分，涉及到设计、施工、监理等多个方面。
为了提高一级建造师的专业素养和能力，铁路工程课件成为了必不可少的教学工具。
一、课件的重要性铁路工程课件是一级建造师学习的重要辅助工具。
通过课件，学员可以系统地学习铁路工程的相关知识，包括工程概况、设计原理、施工技术、质量控制等方面。
课件以图文并茂的形式呈现，将抽象的理论知识转化为直观的图像，使学员更容易理解和记忆。
课件还可以提供大量的案例分析和实例展示，帮助学员理解铁路工程实践中的问题和解决方法。
通过学习实际案例，一级建造师可以更好地应对各种施工现场的挑战，提高工作效率和质量。
二、课件的内容铁路工程课件的内容丰富多样，包括但不限于以下几个方面：1. 铁路工程概述：介绍铁路工程的基本概念、分类和发展历程，帮助学员了解铁路工程的背景和重要性。
2. 铁路工程设计：详细介绍铁路线路、桥梁、隧道、车站等设计原理和要求，包括线路走向、桥梁结构、隧道施工等方面的知识。
3. 铁路工程施工：讲解铁路工程施工的流程和方法，包括路基土方开挖、轨道铺设、电气化施工等内容。
同时，课件还可以介绍一些常见的施工问题和解决方案。
4. 铁路工程质量控制：强调铁路工程质量的重要性，介绍质量控制的方法和要点，包括材料检验、施工监督、工程验收等方面的内容。
5. 铁路工程安全管理：介绍铁路工程中的安全管理措施和要求，包括施工现场安全、人员防护、设备操作等方面的知识。
三、课件的优化与创新为了提高一级建造师的学习效果和兴趣，铁路工程课件需要不断进行优化与创新。
首先，课件的内容应该与时俱进，及时更新最新的铁路工程知识和技术。
随着科技的发展，铁路工程也在不断创新和改进，一级建造师需要了解最新的发展动态，以适应行业的变化。
其次，课件的设计应该注重交互性和参与性。
通过加入互动题目、案例分析和讨论环节，激发学员的学习兴趣和思考能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一级建造师铁路工程实务课件
一级建造师铁路工程实务课件
铁路工程作为交通运输的重要组成部分，对于国家经济的发展和人民生活的改善起着至关重要的作用。
而一级建造师作为铁路工程领域的专业人才，需要具备扎实的理论知识和丰富的实践经验。
因此，一级建造师铁路工程实务课件的编写和学习对于提高专业能力和水平具有重要意义。
一、铁路工程概述
铁路工程是指建设、维护和管理铁路线路、桥梁、隧道、车站等设施的工程项目。
铁路工程的特点是工程量大、周期长、技术要求高，因此需要建造师具备扎实的专业知识和丰富的实践经验。
铁路工程的建设不仅关乎经济发展和人民生活，还对于国家安全和国防具有重要意义。
二、铁路工程设计与规划
铁路工程的设计与规划是工程建设的起点，也是决定工程质量和效益的重要环节。
一级建造师需要熟悉铁路工程的设计原理和规划要求，能够根据工程需求进行合理的设计和规划。
课件内容可以包括铁路线路设计、桥梁与隧道设计、车站规划等内容，通过案例分析和实例讲解，帮助学员掌握设计与规划的关键技术和方法。
三、铁路工程施工管理
铁路工程的施工管理是保证工程质量和进度的重要保障。
一级建造师需要具备良好的施工管理能力，能够组织和协调各方资源，确保施工过程的顺利进行。
课件内容可以包括施工组织设计、施工进度管理、质量控制等内容，通过实例分析和案例讲解，帮助学员掌握施工管理的关键技术和方法。
四、铁路工程安全与环保
铁路工程的安全与环保是工程建设的重要考虑因素，也是社会责任的体现。
一
级建造师需要重视工程的安全和环保问题，能够合理规划和管理施工过程，确
保工程的安全和环保要求得到满足。
课件内容可以包括安全管理、环境保护、
应急预案等内容，通过案例分析和实例讲解，帮助学员掌握安全与环保的关键
技术和方法。
五、铁路工程质量与验收
铁路工程的质量与验收是工程建设的最终目标和评价标准。
一级建造师需要具
备严谨的工作态度和精益求精的工作作风，能够确保工程质量符合要求，并通
过验收程序得到认可。
课件内容可以包括质量管理、质量控制、验收标准等内容，通过案例分析和实例讲解，帮助学员掌握质量与验收的关键技术和方法。
六、铁路工程维护与管理
铁路工程的维护与管理是保证工程长期运行和效益的重要环节。
一级建造师需
要具备维护与管理的知识和技能，能够制定合理的维护计划和管理措施，确保
工程的可持续发展。
课件内容可以包括维护管理原则、设备维护、线路检修等
内容，通过案例分析和实例讲解，帮助学员掌握维护与管理的关键技术和方法。
通过一级建造师铁路工程实务课件的学习，可以帮助学员全面了解铁路工程的
各个方面，掌握关键技术和方法，提高工作能力和水平。
同时，课件内容的编
写也需要与时俱进，结合最新的工程案例和实践经验，使学员能够紧跟工程发
展的步伐，不断提升自身的专业素养和竞争力。
