解析110kV线路保护配置及调试

解析110kV线路保护配置及调试

解析110kV线路保护配置及调试发表时间:2018-04-13T10:20:55.320Z 来源:《电力设备》2017年第31期作者:张自润[导读] 摘要:近年来,随着社会经济的迅速发展,电力系统电网的电压级别也在不断提升。

(国网海西供电公司青海格尔木 816000)摘要:近年来,随着社会经济的迅速发展,电力系统电网的电压级别也在不断提升。

然而,110kV的线路仍然在电网运行中发挥重要价值,因电网的运行受到很多因素的影响,系统的运行常会发生变化,对110kV线路保护配置与调试工作有利于维护系统的安全运行。

本文主要以实际的案件为例,详细地论述110kV线路保护的配置和调试。

关键词:110kV线路;继电保护;配置;调试输电线路常会出现以下的故障,如单相/两相的接地、相间故障等。

对110 kV输电线路而言,其中最为寻常的就是接地故障。

因此,为了更好地确保电力系统的安全稳定运行。

有必要对110kV的保护装置展开差动保护、零序保护与距离保护进行合理配置。

以下通过具体的事例对110kV线路保护配置与调试过程展开分析。

一、关于110kV的线路保护配置和调试首先,按照企业的制定的技术标准,对110kV的线路进行保护工作通常表现为:三段相间或接地的距离保护;四段零序的保护;低周、复合电压、重合闸、过负荷、方向闭锁等保护。

所以,110kV线路保护的配置一般通过距离保护、零序保护、过负荷、重合闸以及对应闭锁的保护完成的。

其次,对110kV线路的保护调试工作,往往通过对电流或电压的关键回路作出仔细地检查,实行相关的安全手段,展开静/动态的调试工作以及通道调试等检查工作,还要认真检测电流回路实际的接地状况,如电流或者电压的互感器中的二次回路通常只能有唯一的接地点,而且接地点的电流应当不超过五十 mA,此外,检查保护屏中是否存在相关的警报消息,如回路断线的控制,调试以前断路设备的分合情况等。

通常的安全手段包括电流或电压的回路、压板的方位,静态的调试工作一般指的是对配件生产企业装置性能、接线方面的检验;而动态的调试工作指的是对安装设备、实际的接线与闭锁性能进行检验;通道联调指的是对通讯性能进行有效地检验。

110kV培训I线光纤差动保护对调方案路通

110kV培训I线光纤差动保护对调方案路通

110kV培训I线光纤差动保护对调方案路通110kV培训I线路光纤差动保护联调方案 1. 试验条件1.1. 设备状况在进行光纤纵差保护对调前,应完成相应光缆通道的试验、线路两侧保护装置整体调试、定值试验、自环方式下各种区内外故障试验及带开关传动试验,具备对调条件。

1.2. 仪器准备两侧通信畅通,根据保护通道类型配备相应的通道调试设备及对调使用的通信工具,如光功率计,两侧各一套,,继电保护测试仪,联系电话等。

2. 装置检查2.1. 版本号核对检查两侧保护软件版本、RCS校验码,其版本号及RCS校验码应一致并记录: 培训I回A侧:保护软件版本及校验码:培训I回B侧:保护软件版本及校验码: 2.2. 光功率测试两侧分别进行光功率测量,在装置的光发送插件背板处旋开尾纤,在其尾纤插座上插入光功率计测量发送功率;将接收端尾纤插头插入光功率计测量接收功率。

要求保护收发光功率符合相关的规程规定。

培训I回A侧保护装置发光功率:培训I回A侧保护装置收光功率:培训I回B侧保护装置发光功率:培训I回B侧保护装置收光功率:12.3. 通道告警功能检验将一侧光纤的“发”芯拔出。

另一侧应发出通道告警信号。

,两侧轮流进行测试,结果:3. 线路保护装置联调试验3.1. 检查电流传变值输入正常运行定值,合上两侧开关,两侧退出主保护,本侧保护A、B、C三相分别加入1A、2A、3A电流,对侧保护对应相应显示相同电流值,A、B、C三相差流也为1A、2A、3A,两侧轮流测试,。

结果:3.2. 模拟线路正常运行,区内故障3.2.1. 检验电流差动功能合两侧开关,两侧同时模拟正方向单相故障,A0、B0、C0,,相间故障,AB、BC、CA,,以下同,略去,,两侧差动保护能按要求正确动作。

结果:3.2.2. 检验零差保护功能合两侧开关,两侧同时模拟正方向单相故障加入零序?段定值,使相电流突变量不启动,,两侧零差保护应能按要求正确动作。

结果:3.3. 模拟线路单端空载运行,区内故障合本侧开关,断对侧开关,本侧加入正向单相、相间故障,对侧加入全电压,本侧差动保护应能按要求正确动作。

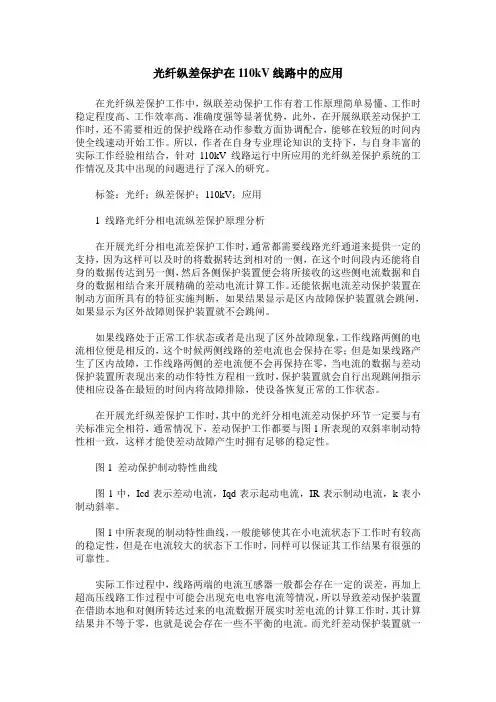

光纤纵差保护在110kV线路中的应用

光纤纵差保护在110kV线路中的应用

光纤纵差保护在110kV线路中的应用在光纤纵差保护工作中,纵联差动保护工作有着工作原理简单易懂、工作时稳定程度高、工作效率高、准确度强等显著优势,此外,在开展纵联差动保护工作时,还不需要相近的保护线路在动作参数方面协调配合,能够在较短的时间内使全线速动开始工作。

所以,作者在自身专业理论知识的支持下,与自身丰富的实际工作经验相结合,针对110kV线路运行中所应用的光纤纵差保护系统的工作情况及其中出现的问题进行了深入的研究。

标签:光纤;纵差保护;110kV;应用1 线路光纤分相电流纵差保护原理分析在开展光纤分相电流差保护工作时,通常都需要线路光纤通道来提供一定的支持,因为这样可以及时的将数据转达到相对的一侧,在这个时间段内还能将自身的数据传达到另一侧,然后各侧保护装置便会将所接收的这些侧电流数据和自身的数据相结合来开展精确的差动电流计算工作。

还能依据电流差动保护装置在制动方面所具有的特征实施判断,如果结果显示是区内故障保护装置就会跳闸,如果显示为区外故障则保护装置就不会跳闸。

如果线路处于正常工作状态或者是出现了区外故障现象,工作线路两侧的电流相位便是相反的,这个时候两侧线路的差电流也会保持在零;但是如果线路产生了区内故障,工作线路两侧的差电流便不会再保持在零,当电流的数据与差动保护装置所表现出来的动作特性方程相一致时,保护装置就会自行出现跳闸指示使相应设备在最短的时间内将故障排除,使设备恢复正常的工作状态。

在开展光纤纵差保护工作时,其中的光纤分相电流差动保护环节一定要与有关标准完全相符,通常情况下,差动保护工作都要与图1所表现的双斜率制动特性相一致,这样才能使差动故障产生时拥有足够的稳定性。

图1 差动保护制动特性曲线图1中,Icd表示差动电流,Iqd表示起动电流,IR表示制动电流,k表小制动斜率。

图1中所表现的制动特性曲线,一般能够使其在小电流状态下工作时有较高的稳定性,但是在电流较大的状态下工作时,同样可以保证其工作结果有很强的可靠性。

110kV光纤纵差线路保护

110kV光纤纵差线路保护

风电场110kV升压站
110kV光纤纵差微机保护
调试报告
变电站名:风力发电场
110kV升压站
设备名称: 110kV利风房线微机保护
装置型号: RCS-943AM 直流电压: DC220V 交流电压: 57.7V 交流电流: 1A 校验类型:整组试验
调试日期:
一、外观检查:
装置外观无破损、划伤,机箱及面板表面处理,喷涂均匀,字符清晰,紧固件无破损,安装牢固。

各回路对地及相互间绝缘电阻≥20MΩ。

二、上电检查:
1.各插件外观焊接良好,所有芯片插接紧。

2.液晶显示正常,按键灵活,版本号:
3.00,校验码:EF51。

3.装置外形端正,无损坏和变形现象。

4.保护装置的各部件固定良好,无松动现象。

三、零漂及采样线性度检查:
1.零漂:
2.采样线性度:
四、保护定值校验
3. 零序保护(Ⅰ段定值5A时间:0s Ⅱ段定值4A时间0.5s
4. TV断线过流保护(定值2A时间:0.5s)
五、整组试验
1. 整组动作时间测量
六、使用仪器:
广东昂立ONLLY-AD461微机继电保护测试仪
ZC-7型1000V兆欧表 FLUKE-15B数字式万用表
七、结论:试验合格,具备投运条件
试验负责人:试验人员:。
