最新人教版初中物理电学专题复习解析(含答案)
人教版九年级物理全一册教材解读与重难点突破19.1家庭电路专项练习(附答案)
第十九章 生活用电第一节 家庭电路教材考点梳理一、家庭电路的组成：1.家庭电路的组成：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关等。
2.家庭电路的连接：（1）各种用电器是并联接入电路的。
（2）插座与灯座是并联的。
（3）控制各用电器工作的开关与电器是串联的。
3.家庭电路的各部分的作用：（1）进户线：火线和零线。
火线和零线间有220V 电压，火线和地线间也有220V 电压，正常情况下，零线和地线间电压为 0V 。
（2）电能表：A.用途：测量用户消耗的电能（电功）的仪表。
B.安装：串联在干路上。
C.铭牌：根据“220V ，10A ”,可以求出电能表后能接用电器的最大功率，如果超过这个数值，电能表的计数会不准确甚至烧坏。
P=UI=220V ×10A=2200W（3）闸刀（空气开关）：A.作用：控制整个电路的通断，以便检测电路更换设备。
B.安装：家庭电路的干路上。
（4）保险盒（丝）： （5）插座：A.作用：连接家用电器，给可移动家用电器供电。
B.种类： 二孔插座、三孔插座。
2132C.安装：并联在家庭电路中，具体接线情况：“左零右火上接地”。
D.把三脚插头插在三孔插座里，在把用电器的用电部分连入电路的同时，也E.中间插头做得比较长:该插头是接地线的，做得比较长，是为了无论是插入还是拔出，它都是最先接入地线或最后离开地线，保证安全。
（6）用电器（电灯）、开关：A.白炽灯是利用电流的热效应工作的。
B.灯泡的种类：螺丝口卡口。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线。
灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电。
C.开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作。
开关不能控制，但不会烧干路上的保险丝。
二、测电笔：1.用途：用来辨别火线和零线。
2.构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。
3.使用方法：手接触笔尾金属体，笔尖金属体接触导线，观察氖管是否发光。
初三物理电学综合专题试题答案及解析
初三物理电学综合专题试题答案及解析1.明亮同学的家中有一台微电脑控制的电热水壶，如图所示．该电热水壶可以将水从桶中自动抽到壶中并自动加热至水烧开．明亮同学观察该电热水壶的铭牌时发现其额定加热功率模糊不清晰，其它铭牌标记均清晰（如表所示）；烧水前他关掉家里其它用电器，只接通电热水壶控制开关，小电动机开始额定电压下用5s时间将水从桶中提升了0.8m加至电热水壶满刻度处自动停止加水，此时显示水温为20℃，电热水壶加满水后开始在额定电压下烧水至水温为100℃时自动断开电路停止工作．明亮同学还观察到，在电热水壶烧水的过程中，家里标有3000r/kW•h的电能表在30s内转盘转了50转．（g=10N/kg，ρ水=1.0×103kg/m3，c水=4.2×103J/（kg•℃））．求：（1）小电动机提升水的工作效率；（2）电热水壶的额定加热功率；（3）如果在用电高峰时明亮同学家中的实际电压是额定电压的90%，电热水壶在此电压下烧水时的加热效率为90%，试计算在用电高峰时烧开该壶水所需的时间．【答案】（1）64%；（2）2000W；（3）460.9s【解析】（1）由ρ=m/V可得，水的质量：m=ρV=1×103kg/m3×2×10﹣3m3=2kg；则水的重力：G=mg=2kg×10N/kg=20N；有用功：W有=Gh=20N×0.8m=16J；电动机消耗的电能W=P机t=5W×5s=25J；电动机工作效率η机=×100%=×100%=64%；（2）根据电能表上标的参数“3000r/kW•h”的含义可知，当电能表上转盘转50转时，用电器消耗的电能W=×1kW•h=kW•h=6×104J．所以热水壶的额定加热功率P加=W/t==2000W．（3）把2L水从20℃加热到100℃吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）=6.72×106J；∵热水壶的额定加热功率P加=2000W，∴由P=得：加热电阻为：R===24.2Ω，当实际电压是额定电压的90%，其实际功率为P实===1620W，由题意可知：Q吸=P实t′η′，则加热时间t′===460.9s．【考点】电功与热量的综合计算2.(1)回顾实验和探究（请将下列实验报告中的空缺部分填写完整）如图是小雨通过改变通电螺丝管中电流方向或线圈的缠绕方向观察到的现象，请根据图甲、乙、丙中小磁针的指向，判定并标出图丁中小磁针的N、S极．请标出图中电源的正、负极请在方框中画出实验电路图：如图所示的图象中，能正确表示电阻一定时电流与电压关系的图线是___．将上述实验电路中的定值电阻换成标有“2.5V 0.3A”的小灯泡，在测量小灯泡的电功率时，两电表示数如图所示，此时小灯泡的实际功率为____W．若要使小灯泡正常发光，应将滑动变阻器的滑片向____移动．【答案】（1）如下图；转换；安培；如下图；（2）如下图；0.1A；a；0.48；左．【解析】（1）从甲图可以看出甲小磁针左端为N极，所以螺线管右端为S极；比较甲和乙图可以看出，改变通电螺线管中电流方向，通电螺线管磁场方向改变。
人教版中考物理专题复习—微专题6 电学“比值”、“极值”及“取值范围”问题(含答案)
中考物理二轮微专题复习微专题6 电学“比值”、“极值”及“取值范围”问题1. 如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表(接线柱上标有“－”，“0.6”，“3”)，闭合开关后，调节滑片P，使两电流表指针所指位置相同。
下列说法正确的是( )A.电流表A1与A2的示数之比为1∶4B.通过R0与R1的电流之比为4∶1C.R0与R1两端的电压之比为1∶4D.R0与R1的阻值之比为4∶12. 为测量小灯泡的电功率，某实验小组选用了如图所示的电路图进行实验，其中小灯泡上标有“2.5V 0.5W”的字样(灯丝的电阻随温度的升高而变大)，电源的电压恒为4.5V，则下列说法不正确的是( )A.当小灯泡正常发光时，电路中的电流为0.2AB.当小灯泡正常发光时，滑动变阻器与小灯泡两端的电压之比为4∶5C.当小灯泡正常发光时，10min内电路消耗的总电能为300JD.当小灯泡两端的实际电压为额定电压的一半时，其实际功率大于0.125W3. 如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。
当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如乙图所示。
下列判断正确的是( )甲乙A.电源两端电压为10VB.定值电阻R2的电阻值为40ΩC.滑动变阻器R1接入电路的最大阻值为120ΩD.电路消耗电功率的最大值为7.2W4. 如图所示，电源电压为4.5V且保持不变，两电压表的量程均为0~3V，电流表量程为0~0.6A，小灯泡L标有“3V 1.5W”字样(不考虑温度对灯丝电阻的影响)，滑动变阻器标有“20Ω1A”字样，闭合开关S，移动滑片P，在保证电路中各元件都不损坏的情况下，下列说法不正确的是( )A.电流表示数的变化范围是0.25A~0.5AB.电压表V1示数的变化范围是1.5V~3VC.电路中小灯泡的实际功率的变化范围是0.375W~1.5WD.滑动变阻器接入电路的阻值变化范围是3Ω~20Ω5. 电阻R1＝12Ω，R2＝4Ω并联在同一电路上。
人教版初中物理电学专题复习解析(含标准答案)
人教版初中物理电学专题复习解析(含答案)————————————————————————————————作者：————————————————————————————————日期：电荷及检验、带电与导电（常考单选或填空，题目简单，注意区分带电与导电的不同，重要度1）如图甲所示，验电器A带负电，B不带电．用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A．电流方向由A到B B．电流方向由B到AC．有电流但方向无法确定 D．始终无电流有A、B、C、D四个轻质小球，已知C与丝绸摩擦过的玻璃棒排斥，A与C相吸引，A与D相排斥，B与D相吸引，则下列判断正确的是（）A．A球带负电，D球带负电，B球一定带正电B．A球带负电，D球带正电，B球一定带负电C．A球带负电，D球带负电，B球可能带正电，也可能不带电D．A球带正电，D球带正电，B球可能带正电，也可能不带电小军在加油站看到一醒目的标语：“严禁用塑料桶装汽油”，简述此规定的缘由：。
打扫房间时，小明用干绸布擦穿衣镜时发现擦过的镜面很容易沾上细小绒毛，这是因为镜面因_________而带了电，带电体有_________的性质，所以绒毛被吸到镜子上.下列说法中，正确的是 ( )A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电电流的产生与电路的构成（此知识点极少单独出题，一般会融入到电学的其他知识中考查，重要度2）特别提示要熟练掌握通路、断路、短路、短接四个概念。
如图所示的电路，当S闭合时灯___________亮。
人们规定定向移动的方向为电流的方向，金属导体中的电流是__________定向移动形成的。
在金属导体中，若10s内通过横截面的电荷量为20C，则导体中的电流为_________A。
如图的电路中，当开关S1、S2断开，S3、S4闭合时，灯发光，它们的连接方式是联；当开关S1闭合，S2、S3、S4断开时，灯发光，它们的连接方式是联；当开关S2、S3、S4闭合，S1断开时，灯发光，它们的连接方式是联；当同时闭合开关S1、S3时，灯发光，会出现现象．串并联电路（此知识点是电学的重要基础，必须完全掌握各自特点，会用电流法，等效图法分析出电路构造，中考一般不涉及混连，一般也会融入其他电学知识考查，极少单独出题。

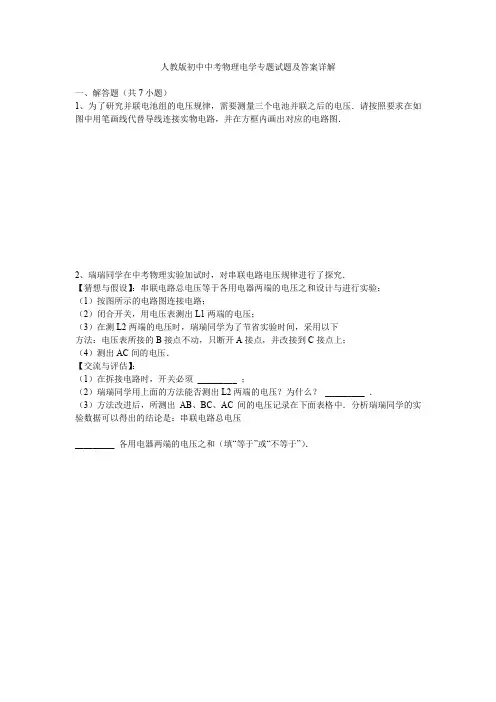

人教版初中中考物理电学专题试题及答案详解
人教版初中中考物理电学专题试题及答案详解一、解答题（共7小题）1、为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压．请按照要求在如图中用笔画线代替导线连接实物电路，并在方框内画出对应的电路图．2、瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究．【猜想与假设】：串联电路总电压等于各用电器两端的电压之和设计与进行实验：（1）按图所示的电路图连接电路；（2）闭合开关，用电压表测出L1两端的电压；（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．【交流与评估】：（1）在拆接电路时，开关必须_________ ；（2）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？_________ ．（3）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中．分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压_________ 各用电器两端的电压之和（填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是：_________ ．3、小明同学在科技活动中，了解到有一种热敏电阻，其电阻R随温度t变化的图象如图甲所示．请回答：（1）热敏电阻的阻值随温度的升高而_________ （选填“增大”或“减小”）．（2）小明想利用热敏电阻制成温度报警器．实验室中现有两只外形完全相同的电阻R1和R2，其中一只为热敏电阻，另一只为定值电阻（阻值不随温度的变化而变化）．为了辨别它们，小明设计了如图乙所示的电路．①接下来小明应进行的操作步骤是．②如何判断哪只是热敏电阻？．4、（2010•乐山）如图所示电路，电源电压保持不变．在甲图中，闭合开关S，电压表示数为4V，电流表示数为0.4A；乙图中，闭合开关S，电压表示数为6V．求：（1）R1、R2的阻值；（2）乙图中电流表示数．5、小明用实验测定“手电筒小灯泡正常发光时的电阻”，小灯泡的额定电压为2.5V．（1）在电路图中的“○”内填上电表符号；（2）闭合开关S，向A端移动滑片P，小灯泡的亮度会变_________ ．（填“亮”或“暗”）（3）小灯泡正常发光时，电流表示数如图所示，则灯泡的正常工作电流是_________ A，小灯泡正常发光时的电阻是_________ Ω．（4）小明实验时，闭合开关，发现电流表有示数，电压表的示数为0，而电灯不亮．出现这个故障的原因可能是小灯泡_________ ；（5）为了减少实验误差，小明同学分别测出小灯泡在电压为2.0V、2.5V、3.0V时的电阻，再求出平均值，作为灯泡正常发光时的电阻值，你认为他的方法行吗？答：_________ 这是因为小灯泡在不同电压下工作时_________ 的原因．6、日常生活中用乳胶粘木制家具时，要让乳胶变干后，才能粘的牢，试用分子运动的知识加以解释．7、同学们写作业时，常会用透明胶带把错误处揭去，操作时往往要把胶带用手抹几下使之与纸贴紧，才能揭干净，这是为什么？二、选择题（共17小题）8、LED光源因具有节能、环保、安全等优点而被广泛应用，如某公司招牌的每个字背后就是由许多LED灯串组成的，王师傅在调试电路时断开某处，招牌的第二个字立即熄灭，其它字均正常发光（如图），根据这一现象，对发光字背后的灯串之间的连接方式判断正确的是（）A、这个字与其它字之间一定是串联的B、这个字与其它字之间一定是并联的C、这个字的笔划之间一定是串联的D、这个字的笔划之间一定是并联的9、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开．利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开．若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）A、B、C、D、10、如图7所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转．某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed 两端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（）A、e点断路B、R1断路C、电流表短路D、R2断路11、把两种不同的金属片插入柠檬，制成“水果电池”．用电压表测量水果电池的电压，如图所示．下列说法正确的是（）A、金属片B是水果电池的正极B、水果电池把化学能转化为电能C、水果电池把D、水果电池把电能转化为化学能12、在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（）A、B、C、D、13、超市条形码识别仪的光敏二极管的主要材料是（）A、导体B、半导体C、超导体D、纳米讶料14、下列物体中，用到了半导体材料的是（）A、智能机器狗B、白炽灯泡C、普通干电池D、滑动变阻器15、当将滑动变阻器的滑片P向右移动时．下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大（）A、B、C、D、16、在如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器的滑片向右移动，则（）A、灯泡亮度变暗，电流表示数变小B、灯泡亮度变亮，电流表示数不变C、灯泡亮度不变，电流表示数变小D、灯泡亮度不变，电流表示数变大17、如图所示电路中，电源电压不变，开关S闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将是（）A、电流表的示数变大，电压表的示数变大B、电流表的示数变小，电压表的示数不变C、电流表的示数变大，电压表的示数不变D、电流表的示数变小，电压表的示数变小18、现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路（图中小灯泡规格相同），其中不可行的是（）A、B、C、D、19、某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）A、若电流表无示数，电压表有示数，则R1短路B、若电流表无示数，电压表无示数，则R2断路C、若电流表有示数，电压表有示数，则R1断路D、若电流表有示数，电压表无示数，则R2短路20、某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中可实现测量Rx阻值的正确电路图是（）A、B、C、D、21、如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A、电流表示数变大，电压表示数变小B、电流表示数变小，电压表示数变大C、电流表、电压表示数都变大D、电流表、电压表示数都变小22、如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω．当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（）A、电压表的示数变大，电流表的示数变小B、电流表和电压表的示数都不变C、电流表的示数变化范围为0.2A～0.6AD、电压表的示数变化范围为1V～6V23、如图所示，电路中的两只电压表的规格完全相同，均有两个量程（0～3V，0～15V）．闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为（）A、1：5B、5：1C、1：4D、4：124、开启啤酒瓶盖瞬间伴有“嘭”的一声，瓶口有一股“白烟”，下列说法正确是（）A、瓶B、瓶D、瓶口“白烟”是瓶口水蒸气液化形成的三、填空题（共6小题）25、如图所示：用滑轮组拉着一只木块P沿水平面以0.5m/s的速度匀速向右运动，此时弹簧测力计的读数为4N．若每只滑轮重1N，绳与滑轮间的摩擦不计，拉力F的大小为_________ N，该滑轮组的机械效率为_________ ，在2s内拉力F做的功为_________ J，有用功率大小为_________ W．26、小明用如图所示的电路来探究串联电路的电压关系．已知电源电压为6V，当开关S闭合后，发现两灯均不亮．他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6V，由此判定灯_________ （选填“L1”或“L2”）开路，用电压表测b、c两点间的电压，示数为_________ V．27、在如图所示的电路中，电源电压不变，闭合开关后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，则R1：R2= _________ ．28、给你一只标有“10Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串连接入电路，则电路中允许通过的最大电流为_________ A，它们两端允许加的最大电压为_________ V．29、如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数；再断开开关S2，则电流表示数_________ ，电压表示数_________ ，电压表与电流表示数之比_________ ．（本题每空均选填“变大”“变小”或“不变”）30、如图所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图所示．根据图线的信息可知：_________ （甲/乙）是电压表V2示数变化的图象，电源电压为_________ V，电阻R1的阻值为_________ Ω．答案与评分标准一、解答题（共7小题）1、为了研究并联电池组的电压规律，需要测量三个电池并联之后的电压．请按照要求在如图中用笔画线代替导线连接实物电路，并在方框内画出对应的电路图．考点：探究串、并联电路中的电压规律实验；根据实物图画电路图；实物的电路连接；电压表的使用。

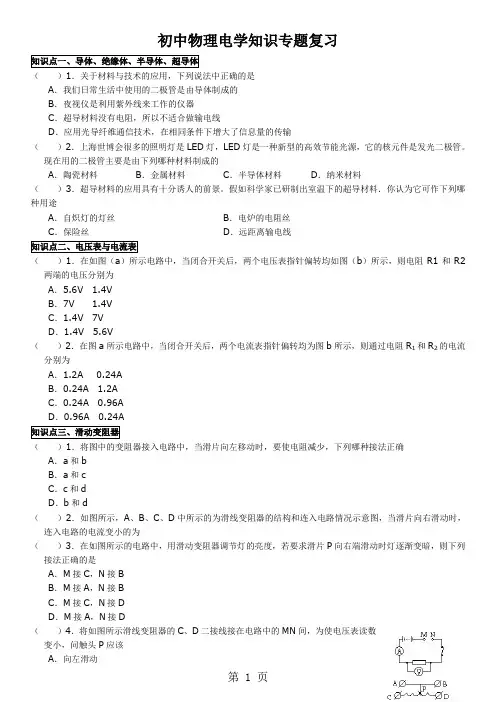

人教版九年级物理上册电学知识专题复习(有答案)
初中物理电学知识专题复习知识点一、导体、绝缘体、半导体、超导体（）1．关于材料与技术的应用，下列说法中正确的是A．我们日常生活中使用的二极管是由导体制成的B．夜视仪是利用紫外线来工作的仪器C．超导材料没有电阻，所以不适合做输电线D．应用光导纤维通信技术，在相同条件下增大了信息量的传输（）2．上海世博会很多的照明灯是LED灯，LED灯是一种新型的高效节能光源，它的核元件是发光二极管。
现在用的二极管主要是由下列哪种材料制成的A．陶瓷材料B．金属材料C．半导体材料D．纳米材料（）3．超导材料的应用具有十分诱人的前景。
假如科学家已研制出室温下的超导材料．你认为它可作下列哪种用途A．自炽灯的灯丝B．电炉的电阻丝C．保险丝D．远距离输电线知识点二、电压表与电流表（）1．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为A．5.6V 1.4VB．7V 1.4VC．1.4V 7VD．1.4V 5.6V（）2．在图a所示电路中，当闭合开关后，两个电流表指针偏转均为图b所示，则通过电阻R1和R2的电流分别为A．1.2A 0.24AB．0.24A 1.2AC．0.24A 0.96AD．0.96A 0.24A知识点三、滑动变阻器（）1．将图中的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确A．a和bB．a和cC．c和dD．b和d（）2．如图所示，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电流变小的为（）3．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是A．M接C，N接BB．M接A，N接BC．M接C，N接DD．M接A，N接D（）4．将如图所示滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现知识点四、概念题（）1．关于电阻，下列说法中正确的是A．铜导线的电阻比铁导线的电阻小B．导体的电阻越大，电流通过导体产生的热量越多C．某学校教学楼中，同时发光的电灯越多，电路的总电阻越小D．导体两端的电压越大，导体的电阻越大（）2．下面说法正确的是A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等（）3．根据欧姆定律公式，URI＝可以导出，由此公式得出的正确结论是A．电路两端的电压越大，电路中的电阻就越大B．通过导体的电流强度减小，导体的电阻就增大C．导体的电阻跟电压成正比，跟电流强度成反比D．导体的电阻表示导体对电流阻碍的性质，不随电压、电流的改变而改变（）4．下列关于电功率的说法正确的是A．用电器的电功率越大，它消耗的电能越多B．用电器的电功率越大，它消耗电能越快C．用电器工作时间越长，它的电功率越大D．用电器的电能与其功率无关，只与通电时间有关（）5．电炉通电后，电炉丝热得发红，而与电炉丝相连接的输电导线却不太热，这是因为A．通过电炉丝的电流比较大B．电炉丝的电阻比较大C．以上两种说法都对D．无法确定知识点五、常识题1．装有两节新干电池的手电筒，它的电压是______V，我们日常生活用电的电压是______，家里的电灯、电视、电冰箱等家用电器的连接方式是______的（填“串联”或“并联”），对人体来说只有不高于______的电压是安全的。
初三物理电学试题答案及解析
初三物理电学试题答案及解析1.如图所示的电路，电源电压恒为4.5V，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻阻值为5Ω，滑动变阻器最大阻值为20Ω.闭合开关，移动滑片的过程中，下列说法正确的是（）A．若滑片P向右移动，电流表示数变大B．滑动变阻器的阻值变化范围为2.5Ω～20ΩC．定值电阻的功率变化范围为0.45W～1.8WD．电压表与电流表的示数比值不变【答案】C【解析】由图可知，两个电阻串联，电压表测量滑动变阻器的电压。
A.若滑片P向右移动，滑动变阻器接入的阻值变大，由欧姆定律I=U/R可知，电路中的电流变小，电流表示数变小B.当电流表示数为0.6A时，滑动变阻器接入的阻值最小，为U/I最小-5Ω=4.5V/0.6A-5Ω=2.5Ω；由串联分压U1/U2=R1/R2可知，当电压表示数为3V时，滑动变阻器接入的阻值最大，为2×5Ω=10Ω。
C.由电功率P= I2R可知，当电压表示数为3V时，滑动变阻器接入的阻值最大，电路中的电流最小，定值电阻的最小功率为P最小= I最小2R=[4.5V/(5Ω+10Ω)]2×5Ω=0.45W；当电流表示数为0.6A时，电路中的电流最大，定值电阻的最大功率为P最大= I最大2R=（0.6A）2×5Ω=1.8W。
D.电压表与电流表的示数比值为滑动变阻器的阻值，是变化的。
故选C【考点方向】动态电路；欧姆定律；电功率2.下列实验中，与电动机工作原理相同的是【答案】C【解析】电动机工作原理为通电导体在磁场中受力运动；A图是说明通电导线周围存在磁场；B 是电磁感应现象，是发电机的原理；C图是通电导体在磁场中受力运动，与电动机原理相同；D 图说明电磁铁通电有磁性，断电磁性消失；故应选C。
【考点】磁场对电流的作用3.（7分）小明想知道灯的亮暗程度与什么因素有关，于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图甲所示的电路进行探究。
人教版九年级物理全一册教材解读与重难点突破17.1电流与电压和电阻的关系专项练习(附答案)
第十七章欧姆定律第1节电流与电压和电阻的关系教材考点梳理一、探究电流与电压的关系1.提出问题：在电阻一定时，电流与电压有什么关系？2.实验器材：电源、开关、导线、定值电阻、电流表、电压表、滑动变阻器。
▲敲桌子：滑动变阻器的作用：①保护电路。
②改变定值电阻两端的电压。
3.会画电路图:4.会连接实物电路：5.电路连接注意事项：（1）开关要断开。
（2）电流表串联，电压表并联，选择合适的量程，“正进负出”。
（3） A.滑动变阻器按“上下各一”的原则接入电路。
B.闭合开关前，滑片移到阻值最大处。
6.控制变量法的应用：控制定值电阻的阻值不变，用滑动变阻器改变定值电阻两端的电压，观察并记录电压表和电流表示数。
7.多次测量的目的：使实验结论具有普遍性。
8. 表格数据分析：次数 1 2 3 4 5电流/A 0.05 0.10 0.15 0.20 0.25电压/V 0.5 1.0 1.5 2.0 2.5（1）算出每次电压与电流的比值，若比值是定值，则电流与电压成正比。
（2）作出I-U图像，如果为过原点的一条直线，则电流与电压成正比。
9.实验结论：在电阻一定时，导体中的电流与导体两端的电压成正比。
▲敲桌子：（1）不能少条件：电流和电压是指同一段导体的同一时间段而言的。
（2）不能乱先后顺序：不能反过来说。
电压是原因，电流是结果。
是因为只有在导体两端加了电压，导体中才可能有了电流。
二、探究电流与电阻的关系1.提出问题：在电压一定时，电流与电阻有什么关系？2.实验器材：电源、开关、导线、定值电阻、电流表、电压表、滑动变阻器。
▲敲桌子：滑动变阻器的作用：（1）保护电路。
（2）保持定值电阻两端的电压不变。
3.会画电路图：4.会连接实物电路：5.电路连接注意事项：（1）开关要断开。
（2）电流表串联，电压表并联，选择合适的量程，“正进负出”。
（3） A.滑动变阻器按“一上一下”的原则接入电路。
B.闭合开关前，滑片移到阻值最大处。
6.控制变量法的应用：保持定值电阻两端电压不变，改变定值电阻大小，研究电流随电阻的变化关系，观察并记录电流表示数。
人教版九年级物理全一册教材解读与重难点突破19.2家庭电路电流过大原因专项练习(附答案)
第十九章生活用电第2节家庭电路电流过大的原因教材考点梳理一、家庭电路电流过大的原因1.发生短路：（1）短路表现：家庭电路中用电器大多是并联的，无论哪个用电器被短路，都会造成电源短路。
A.不小心把火线、零线直接连通。
B.线路老化，绝缘皮破损而短路。
（2）短路危害：由于短路时，电阻很小，根据欧姆定律：I=U/R可知，电路中电流很大，会烧坏导线绝缘皮引发火灾。
2.连入用电器总功率过大：（1）原因：根据P=UI可知：I=P/U得，当U一定时，P越大，I就越大。
（2）危害：由焦耳定律：Q=I2Rt可知，在R、t一定时，I越大，Q越多，容易引发火灾。
（3）所以添置大功率用电器时，必须要考虑一下因素：A.电能表规格。
B.空气开关规格。
C.保险丝规格。
D.导线规格。
二、保险装置（丝）：1.材料：保险丝是由电阻率大、熔点较低的铅锑合金制成。
2.保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保护电路作用。
3.电路符号：4.连接：与所保护的电路串联，且一般只接在火线上。
5.选择：保险丝的额定电流等于或稍大于电路的最大工作电流。
6.规格：越粗额定电流越大。
注意：不能用较粗的保险丝或用铁丝、铜丝、铝丝等代替。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
三、空气开关：1.定义：是一种只要电路中电流超过额定电流就会自动断开的开关。
2.作用：当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸，从而保护电路。
重难点突破1、如图所示，同一个插排上同时使用多个用电器，用电器的总功率过大，会造成家庭电路中的______过大，此时______（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。
2、在家庭电路中，为了防止干路电流过大带来的隐患，应该在干路安装______（选填“漏电保护器”或“空气开关”）；在如图所示的电路中，闭合开关后，发现灯不亮，用试电笔测试图中、、、四点，只有a点不发光，可能发生的故障是______的a b c d3、如图为小红家的一个带开关、指示灯和多个插座的接线板.接线板上的指示灯和插座之间是________联；小红把接线板的插头插入家庭电路中的插座时，闭合接线板上的开关，出现“跳闸”现象，其原因可能是接线板中的电路发生了________(选填“开路”或“短路”).4、如图所示，闭合开关S 后，发现灯泡L 不亮，且保险丝没有熔断。
人教版九年级物理全一册教材解读与重难点突破18.1电功电能专项练习(附答案)
第十八章电功率第1节电能电功教材考点梳理一、电能（W）1.定义：电流所具有的能量，叫电能。
2.作用：通过用电器把电能转化为人们需要的其它形式的能。
3.电能的来源：电能属于二次能源，通过发电机或各类电池，把其他形式的能转化为电能。
4.单位：（1）国际单位是焦耳（J）（2）常用单位：度（kW·h）1度=1千瓦时=1kW·h=3.6×106J5.电能的测量：（1）测量仪表：电能表。
（2）电能表作用：测量用电器在某段时间内消耗的电能。
（3）铭牌含义：①“220V”“20A”：电能表额定电压220V。
允许通过的最大电流是20A。
②“1000R/kW·h”：每消耗一度电电能表转盘转1000转。
③“50HZ”表示接在50HZ的交流电路中。
（4）读数：A、测量较大电功时用刻度盘读数。
①最后一位有红色标记的数字表示小数点后一位。
②电能表前后两次读数之差，就是这段时间内用电的度数。
B.测量较小电功时，用表盘转数计算。
如：某用电器单独工作电能表（3000R/kW·h）在10分钟内转36转则10分钟内电器消耗的电能是：W = 36/3600kW·h =0.01kW·h= 3.6X104J二、电功（W）1.定义：电流通过某段电路所做的功叫电功。
2.实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程。
电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。
3.电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。
4.单位：国际单位是焦耳（J）。
常用单位：度（kW·h）。
1度=1千瓦时=1 kW·h=3.6×106J5.影响因素：电压，电流和通电时间。
电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。
6.计算公式：（1）基本公式：①W=UIt②W=Pt（适用于所有电路）（2）推导公式：（适用于纯电阻电路）③W= I2Rt 常用在串联电路；④W= U2t/R 常用在并联电路。
九年级物理总复习(电学)及答案
九年级物理总复习（电学）专题练习：1 。
小聪家里有一台透明门的电冰箱。
她发现，当打开冰箱的门时，灯就亮；将门关上，灯就不亮了。
电冰箱主要靠压缩机工作。
请你设计一个方法，判断压缩机和电冰箱内的灯是串联还是并联?2. 4-1-13是一个实物图。
请你判断电流表测量的是通过哪个灯泡的电流。
3根据图4-1-14（a）所示的电路图，将图4-1-14（b）中的实物用铅笔画线表示导线连接起来，如果A1的示数为0.5A，A2的示数为0.9A，通过L1和L2的电流各是多大？4.在图4-1-15的电路中,哪种接法能用电流表测量通过小灯泡的电流?5观察你家中的用电器，如收音机、电子钟、电风扇等，了解它们的工作电压各是多大？6图4-2-10是微型物理实验室中的电压表,请读出电压表示数。
7 如图4-2-11所示的3个电路中,电压表所测的各是哪只灯泡的电压?有没有接错?错在什么地方?8、已知：电子手表中的电流： 1.5～2μＡ；电子手表中电池的电压是 1.5V；求求出电池的电阻。
9工厂中车床照明灯(图5-1-7)有的是采用36V电压,如果它工作时灯丝电阻32Ω，求通过灯丝的电流。
10.按图4-3-15(a)所示电路图,连接图4-3-15(b)所示实物图。
分析滑动变阻器的滑片向右移动过程中,灯泡亮度怎样变化?11图中给出了四种变阻器接入电路的情形，请用笔画出电流经过的路径，并说明当滑片P 向左移动时接入电路中的电阻怎样变化。
12.有两段导体1和2,在相同的电压下,通过导体1的电流较大,通过导体2的电流较小,哪段导体的电阻大? ( )A. 导体1的电阻大B. 导体2的电阻大C. 两段导体的电阻一样大D. 无法判断13小明为了测量未知电阻RX的阻值，他选用了以下器材，电压表一只，定值电阻(R0)一只，电源(电压未知)，待测电阻RX，开关一只，导线若干。
请你帮助小明设计一个测RX的方案。
(1)画出电路图，并简述实验步聚。
(2)推导出RX的表达式(要有过程).14 某同学在用伏安法测电阻的实验中,将实物连成如图5-2-7所示电路,每节干电池 1.5V,估计被测电阻为10Ω左右。
初三物理电学综合专题试题答案及解析
初三物理电学综合专题试题答案及解析1. 如图是一款有煮洗功能的洗衣机的简化电路图及相关参数．此款洗衣机有两个档位，当开关置于位置1时为加热状态，当开关置于位置2时为保湿洗涤状态．其中电阻R 1的阻值为22Ω，求：（1）在洗衣机内按“加水量”加入20℃的冷水加热到90℃时水吸收的热量； （2）R 2的阻值；（3）洗衣机在保湿洗涤状态下工作时，电动机的功率为200W ，则此时通过电动机的电流为多少？ 【答案】（1）4.41×106J ；（2）242Ω；（3）0.91A【解析】（1）Q 吸=cm （t ﹣t 0）=4.2×103J/（kg•℃）×15kg×（90℃﹣20℃）=4.41×106J ； （2）R 1的功率P 1=U 2/P 1==2200W ，由于当开关置于位置1时为加热状态，R 1与R 2并联，则P 2=P 加热﹣P 1=2400W ﹣2200W=200W ，由P=U 2/R 得：R 2=U 2/P 2==242Ω；（3）电动机的功率P 电动机=200W ，电压U=220V ，由P=UI 可得：通过线圈的电流：I==≈0.91A ；【考点】电功与热量的综合计算2. （9分）如图所示电路，电源电压恒为12V ，电阻R 1的阻值为5，滑动变阻器R 2上标有“10 3A”的字样，小灯泡L 上标有“12V 6W”的字样，电流表的量程为0――3A 。
（1）当开关S 1、S 2、S 都闭合时，求小灯泡L 在5min 内产生的热量；（2）当开关S 1、S 2、S 都闭合时，电流表的示数为2A 时，求R 2消耗的电功率；（3）当开关S 1、S 2都断开，S 闭合时，为了确保测量准确，要求电流表示数不小于其量程的1/3，求滑动变阻器R 2接入电路的最大阻值。
【答案】（1）1800J ．（2）18W ．（3）7Ω．【解析】（1）当开关S 1，S 2，S 都闭合时，电路为L 、R 2的并联电路，由于电源电压等于灯泡的额定电压，所以灯泡正常工作，根据Q=W=Pt 求产生的热量； 当开关S 1，S 2，S 都闭合时，电路为L 、R 2的并联电路，因为U=U L =U L 额=12V ，所以灯泡正常工作，则P L =P L 额=6W ，Q=W=Pt=6W×5×60s=1800J ． （2）当开关S 1，S 2，S 都闭合，电流表测量干路电流，利用P=UI 求出总功率，减去灯泡的实际功率就是R 2消耗的电功率．当开关S 1，S 2，S 都闭合，电流表测量干路电流，总功率P=UI=12V×2A=24W ，因为灯泡正常工作，则P L =6W ，所以R 2消耗的电功率P 2=P-P L =24W-6W=18W ．（3）当开关S 1，S 2都断开，S 闭合时，电路为R 1与R 1串联；然后根据电流表的量程确定通过滑动变阻器的最小电流，从而进一步求出滑动变阻器接入电路的最大阻值．当开关S 1，S 2都断开，S 闭合时，电路为R 1与R 2串联；由串联电路的总阻值等于各电阻之和可知：当R 2最大时；R max =R 1+R 2=5Ω+10Ω=15Ω；根据欧姆定律可得：此时电流为I′=，为了确保测量准确，要求电流表示数不小于其量程的，所以I″min =×3A=1A＞0.8A，最小电流为Imin=1A，由欧姆定律可得：U1=IminR1=1A×5Ω=5V；因为串联电路中总电压等于各分电压之和，所以R2两端的电压：U2=U-U1=12V-5V=7V，由欧姆定律可得：R2=．【考点】欧姆定律3.如图电源电压恒定。
【最新】人教通用版中考物理一轮专题复习《电流和电路》(含答案)
最新人教版中考物理一轮专题复习（含答案）专题：电流和电路■考点一：两种电荷1．电荷：摩擦过的物体能吸引轻小的物体，就说该物体带上了____，这种现象叫做摩擦起电，其实质是自由电子发生了____，可以用________来检验物体是否带电。
电荷的多少叫_______，其单位是_______。
2．电荷种类及电荷间的相互作用：自然界中的电荷只有____，用丝绸摩擦过的玻璃棒带的电荷规定为_____电荷，用毛皮摩擦过的橡胶棒带的电荷规定为_____电荷，同种电荷相互______，异种电荷相互_____。
■考点二：电路3．电路的组成：电路是由导线、开关、________、________所组成的电流路径。
_______是提供电能的装置；_______是消耗电能的装置。
4．电路的三种状态。
①通路：电流通过用电器，各处相_______的电路。
②开路：开路又叫断路，某一处的______导致用电器不能工作的电路。
③短路：a．电源短路：用导线直接连接电源______的电路。
b．用电器短路：用导线直接连接了用电器______的电路，此时用电器中没有电流通过。
5．电路图：用统一规定的符号表示电路连接的图，叫______。
画图要注意规范：元件分布均匀，图呈长方形，比例适中、清晰美观、与实物对应等。
6．串联电路：用电器逐个顺次连接组成的电路，电流路径是_________,开关控制__________。
7．并联电路：用电器并列连接组成的电路，电流路径________，各用电器间相互_______，干路开关控制_________，支路开关控制_______________。
■考点三：电流8．电流：电荷的___________形成电流，电流是有方向的，把______定向移动的方向规定为电流的方向。
9．得到持续电流的条件：一是_________，二是____________。
10．电流：电流用字母____表示，其单位有________、__________、__________，测量电流大小的仪表是___________，电路符号是______。
人教版初中物理九年级电路故障分析专题(含答案)
人教版初中物理九年级电路故障分析专题（含答案）一、短路情况（1）串联1、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。
闭合开关S，电路正常工作。
一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（）A．定值电阻R短路1B．小灯泡L短路C．定值电阻R断路1D．小灯泡L断路2、在如图所示的电路中，闭合开关，电流表有示数，电压表无示数，已知两电表良好，电路中只有一处故障，则该电路的故障可能是（）A．开关接触不良1B．电阻R短路C．电阻R断路1D．滑动变阻器短路3、如图所示的电路中，已知电源电压为6V且保持不变，当开关S闭合后，发现只有一只灯泡发光，电压表的示数为0，存在这一现象的原因可能是（）A．灯L1短路1B．灯L2短路1C．灯L1断路1D．灯L2断路（2）并联1、如图所示电路中，开关闭合后两电流表均有示数，一段时间后两表示数突然归零，现将一完好的小灯泡L分别并在R1、R2和电源两端L均不亮。
则电路发的故障可能是（）A、R2短路B、R2断路C、电流表A1短路D、电流表A2断路二、断路情况（1）串联1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。
他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为U ab=6V、U bc=0V、U ac=6V。
若电路只有一处故障，则应是（）A．灯泡L1短路1B．灯泡L1断路1C．灯泡L2短路1D．开关S断路2、小明将标有“3V 1W”的两个小灯泡与滑动变阻器串联接在如图中所示电路中，电源电压恒为6V。
闭合S后，小明发现两个小灯泡都不亮，他检查电路发现各段导线及连接处均无问题，用电压表测得U ac=U bd=6V。
经过仔细分析，他判断电路中只有一处故障，那么电路故障是（）A．ac段发生短路2B．bc段发生断路C．ed段发生断路2D．ad段发生短路3、如图所示电路，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数几乎为零，电压表有示数且不变，造成此现象的原因可能是（）A．滑动变阻器断路2B．电流表短路C．小灯泡短路2D．导线④断路4、在如图所示的电路中，开关闭合后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表、电压表示数均为零，图中除标有序号的四根导线外其他元件正常，则出现断路的导线是（）A．①2B．②2C．③2D．④5、如图所示，R1和R2均为定值电阻，闭合开关，电流表、电压表均无示数，如果故障仅在电阻R1或R2，则（）A．R1短路2B．R2短路2C．R1断路2D．R2断路6、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．L1短路2B．L1断路2C．L2短路2D．L2断路7、如图所示电路，当开关闭合时，小灯泡L不发光，无论如何调节滑动变阻器R的滑片电流表指针几乎不偏转，但电压表始终有示数，几乎等于电源电压，则电路故障的原因是_______。
人教版九年级物理电学部分《电路的识别与设计》专题讲解与练习
电路的识别与设计模块一电路的识别一、知识点1．电流利用自由电荷的定向移动形成了电流．规定:正电荷定向移动的方向为电流的方向．2．电路⑴组成：电源——提供电能，用电器—-消耗电能，开关：控制电路的通断，导线：电流的通道;⑵持续电流的条件：有电源、电路闭合;⑶三种状态：通路、短路、断路．3．串联电路把电路的元件逐个顺次连接起来的电路叫串联电路．⑴电流只有一条路径，通过一个元件的电流同时也通过其他元件；⑵电路中只需要一个开关,且开关的位置对电路没有影响;⑶一断全断，一短不一定全短．4．并联电路把电路的元件并列连接起来的电路叫并联电路．⑴电流有多条路径,通过一个元件的电流不通过其他元件;⑵电路中各元件可独立工作,其中一条支路的改变对其他支路是否工作没有影响；⑶一断不一定全断，一短全短．二、例题精讲【例1】★在图所示的电路中,开关S闭合后，属于串联电路的是(）A．B．C．D．考点：串联电路和并联电路的辨别．解析：A、在开关闭合后，图中L2、L3串联后再与L1并联；B、在开关闭合后，图中L1与L3串联后短路，没有连接成完整电路；C、在开关闭合后，图中灯泡中L1、L2、L3逐个顺次连接，属于串联；D、在开关闭合后,图中L2、L3并联后再与L1串联．答案：C如图所示的电路,当开关闭合,两灯之间属于串联的是（)A．B．C．D．考点: 串联电路和并联电路的辨别．解析：当开关闭合时,在A、B、D中两灯泡并列连接在电源两端,电流有两条路径，故灯泡L1与L2组成的是并联电路．C图中各用电器首尾依次连接组成,电流只有一条路径，故为串联电路；而C选项符合题意．答案：C【例2】★如图所示的各电路中，闭合开关后两只灯泡属于并联的是（)A．B．C．D．考点：串联电路和并联电路的辨别．解析：A BC、开关闭合后，灯泡L1、L2顺次连接，因此该电路为串联电路;C、开关闭合后，灯泡L1、L2并列连接,因此该电路为并联电路．答案：C【测试题】如图所示的四个电路中，闭合开关S后，两灯属于并联的是（）A．B．C．D．考点: 串联电路和并联电路的辨别．解析: 闭合开关S后,A图中的两灯泡为顺次连接，因此为串联电路，故不合题意；B图中的两灯泡均为并列连接，因此两灯泡形成的电路为并联电路，符合题意．C图中,由于开关S的闭合，电源的两极会被导线直接相连,发生电源短路现象，两个灯泡都不能工作，故不合题意．D图中，由于开关S和一个灯泡并联，开关的闭合会对这个灯泡短路，这个灯泡不能工作，故不合题意．答案：B如图所示的电路中，开关闭合后，三盏灯属于并联的是(）A．B．C．D．考点: 串联电路和并联电路的辨别．解析: A、三盏灯依次连接,为串联；不符合题意；B、L2、L3串联后与L1并联,为混联电路，不符合题意；C、三盏灯并列连接,为并联；符合题意;D、L2、L3并联后与L1串联;为混联电路，不符合题意．答案：C【测试题】如图所示，开关S闭合后，三个灯泡属于并联的电路是(）A．B．C．D．考点：串联电路和并联电路的辨别．解析: A、由电路图可知,闭合开关后，三个灯泡首尾顺次连接，只有一条电流路径，三灯泡是串联的，故A错误；B、由电路图可知，两灯泡先并联，然后与第三个灯泡串联，故B错误；C、由电路图可知，三个灯泡首首相连、尾尾相连,电路有三条电流路径,三灯泡是并联的，故C正确；D、由电路图可知,开关闭合后两灯泡被短路，只有一个灯泡接入电路，故D错误．答案：C模块二电路的设计例题精讲【例4】★如图所示，箭头表示接好电路时的电流方向,甲、乙、丙三处分别接有电源、电灯、电动机，根据电流方向判断，电源应接在______处．考点：电源及其能量转化．解析：电源外部的电流的方向是从电源正极出发，回到电源负极，填入元件后,两个用电器之间是并联电路，用电器之间不互相影响，这样电源就可以接在乙处．答案: 乙【测试题】如图所示，箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源，电灯和电铃，根据电流的方向可以判断出电源在（)A．甲处B．乙处C．丙处D．任何一处均可考点: 电流的方向;电路的组成．解析：因电流只能从电源的正极流出，由电源的负极流入；假设甲是电源的话,则电流由上下两个极均流入，故不符合电源的特点;假设乙为电源,则由图可知，电流由上方流出，由下方流入，符合电源的规律；假设丙为电源，则由图可知，电流均为流入,不符合电源的规律；故只能乙为电源．答案：B【例5】★★如图所示电路，要使灯泡L1和L2组成串联电路,应该（）A．只闭合S3B．只闭合S2C．同时闭合S1和S2D．同时闭合S1和S3考点：串联电路和并联电路的辨别．解析：当闭合开关S2时，电流从电源正极出发后依次经过两盏灯泡，则它们是串联在一起的，如图所示：答案：B【测试题】在如图所示的电路中,要使电阻R1、R2串联,则应该（）A．电键S1、S2均闭合B．闭合电键S2、断开电键S1C．只要断开电键S1D．只要断开电键S2考点：串联电路和并联电路的辨别．解析：A、电键S1、S2均闭合，电阻R1被短路,R2与R3并联，故A不符合题意;B、闭合电键S2、断开电键S1，R2与R3并联后再与电阻R1串联，属于混联，故B不符合题意；C、只要断开电键S1，若闭合了电键S2，则电路中是R2与R3并联后再与电阻R1串联，属于混联，故C不符合题意;D、只要断开电键S2,无论电键S1闭合或断开，电流依次通过电阻R1、R2，则这两个电阻是串联在一起的;所以D正确，符合题意．答案: D【例6】★★如图所示，为使L1和L2组成并联电路，应该______________，为使L1和L2组成串联电路，应该_____________________．考点: 电路的基本连接方式．解析：⑴如图所示的电路中，断开开关S3，闭合开关S1、S2时，灯泡L1和L2并联；⑵闭合开关S3，断开开关S1、S2时，灯泡L1和L2串联．答案：闭合S1、S2，断开S3；闭合S3，断开S1、S2．【测试题】如图所示的电路中，使两盏灯都有电流流过的操作是（）A．开关S1、S2、S3都闭合B．只闭合开关S2、S3C．只闭合开关S2D．只闭合开关S1考点：串联电路和并联电路的辨别．解析：A、开关S1、S2、S3都闭合时,电路发生短路，故不符合题意;B、只闭合开关S2、S3，L1发光，L2被短路，故不符合题意;C、只闭合开关S2,此时L1和L2串联，故两灯中都有电流通过，故符合题意；D、只闭合开关S1,只有灯L2工作，故不符合题意C．答案：C【例7】★★如图所示电路，要使灯泡L1和L2组成并联电路，应该（）A．只闭合S3B．只闭合S2C．同时闭合S1和S2D．同时闭合S1和S3考点：电路的基本连接方式．解析：A、只闭合S3时电流只有一条路径，是L2的简单的电路，不合题意;B、只闭合S2时电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路,不合题意;C、同时闭合S1和S2时电流会不经用电器直接从电源正极流向负极，属电源短路，是错误的,不合题意；D、同时闭合S1和S3时电流有两条路径，分别流经灯泡L1和L2，属并联电路，符合题意．答案：D【测试题】如图电路，若要使L1、L2组成并联电路，则开关（)A．S1、S2断开，S3闭合B．S3断开，S1、S2闭合C．S2断开,S1、S3闭合D．S1、S3断开，S2闭合考点：串联电路和并联电路的辨别．解析：A、S1、S2断开,S3闭合时，电流从电源正极出发后依次经过两盏灯泡,两个电灯是串联在一起的,不符合题意；B、当S1、S2闭合,S3断开时，电流从电源正极出发后分别经过两盏灯泡，两个电灯是并联在一起的,符合题意；C、S2断开,S1、S3闭合时，电源被导线短路，不符合题意；D、S1、S3断开，S2闭合时，电流只经过灯泡L1，不符合题意．答案：B【例8】★★★课外活动时，同学们看到实验室里有带风叶的小电动机M一台,电热丝R一段,开关两个，插头一只，导线若干．同学们想利用这些器材制作成一个如右图所示的有冷、热两档风的简易电吹风机．老师提出要求：吹风机电路只闭合开关S1时吹冷风;只闭合开关S2时既不发热也不吹风;同时闭合S1和S2时吹热风．下列各图是四位同学分别设计的电路连接图,其中符合要求的是（)A．B．C．D．考点：电路图设计．解析: 由题目要求可得应有总开关控制整个电路,保证电动机不工作时整个电路不工作；同时电动机工作时还可以控制发热电阻丝的通断．A、当开关S1闭合时，会造成电源短路，不符合题意；B、同时闭合S1和S2时，电阻丝工作，但电动机不工作，不符合题意；C、只闭合开关S2时，电阻丝工作，但电动机不工作，不符合题意;D、S1能控制整个电路，S2可以控制电阻丝，并且不论电阻丝是不是发热，电机都能正常工作，符合题意．答案：D【测试题】如图所示是科技小组的四位同学设计的天然气泄漏检测电路，其中R为气敏电阻（用符号表示)，R的阻值随天然气浓度变化曲线如图所示,R0为定值电阻，电源两端的电压恒定不变．电路设计要求当天然气浓度增大时，电路中电表示数增大，图中电路图符合设计要求的是（)A．B．C．D．考点：串、并联电路的设计；串联电路的电流规律；串联电路的电压规律；并联电路的电压规律；电阻的串联．解析: A、由电路图可知，R与R0并联,电压表测电源的电压，因电源的电压不变,所以当天然气浓度增大气敏电阻的阻值减小时电压表的示数不变，故不符合题意；B、由电路图可知R与R0并联，电流表测R0支路的电流，根据并联电路独立工作互不影响可知,当天然气浓度增大气敏电阻的阻值减小时电流表的示数不变,故不符合题意;C、由电路图可知，R与R0串联,电流表测电路中的电流，当天然气浓度增大时气敏电阻的阻值减小、电路的总电阻减小，根据欧姆定律可知电路中的电流增大，即电流表的示数增大，故符合题意;D、由电路图可知,R与R0串联,电压表测R两端的电压，当天然气浓度增大时气敏电阻的阻值减小、电路的总电阻减小，根据串联电路电阻的分压特点可知R两端分得的电压减小，即电压表的示数减小，故不符合题意．答案: C模块三短路的识别和串并联分析例题精讲【例9】★★如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时,可能出现的现象是()A．L1不亮，L2亮B．L1和L2都亮C．L2不亮，L1亮D．L1和L2都不亮考点：电路的三种状态．解析: 当开关闭合后，L1被短路，故只有L2亮．答案：A【测试题】对如图所示电路的分析，错误的是（)A．当断开S l、S2，闭合S3时,R1与R2为串联B．当断开S3,闭合S1、S2时，R1与R2为并联C．当断开S1，闭合S2、S3时，R1与R2为串联D．只要同时闭合S l、S3，就会出现短路现象考点：串联电路和并联电路的辨别；电路的三种状态．解析：A、当断开S l、S2，闭合S3时，R1与R2为顺次连接,是串联，故A选项正确；B、当断开S3，闭合S1、S2时,R1与R2为并列连接,是并联，故B选项正确；C、当断开S1，闭合S2、S3时，为R1的基本电路，R2被短路，故C选项错误；D、只要同时闭合S l、S3，电流从正极流出通过S1,S3直接流入电源负极，形成电源短路，故D选项正确．答案：C【例10】★★如图所示的电路中，三个灯泡始终完好,开关S断开时，三个灯泡都发光，当开关S闭合时，不再发光的灯泡是__________．考点: 电路的三种状态．解析: 读图可知，开关S断开时，L2在干路，L1和L3各自在一个支路,故三个灯泡都发光,当开关S闭合时，L1和L3同时被短路,只有干路的L2还可以发光．故当开关S闭合时，不再发光的灯泡是L1、L3．答案：L1、L3．【测试题】如图所示的电路中，三个灯泡始终完好．当开关S断开时,三个灯泡都发光．当开关S闭合时(）A．L1、L2、L3都不亮B．L1、L2、L3都发光C．L2不亮,L1、L3亮D．L1、L2不亮,L3亮考点: 电路的三种状态．解析：解：由图可得，当开关断开时,L1和L2并联,L3在干路上,三灯都发光．当开关闭合后,电流从正极流过开关，再经L3后直接回到负极，所以开关将L1、L2短路．这种短路现象不会造成电流过大的危险．答案：D【例11】★★如图所示电路，要使灯L1、L2组成串联电路,应闭合开关______；要使L1、L2组成并联电路应闭合开关__________，同时闭合________是绝对不允许的．考点: 串联电路和并联电路的辨别．解析：由图可得，要使灯L1、L2组成串联电路,应将两灯首尾相连接到电源两端,则需闭合开关S2．要使L1、L2组成并联电路，则需让电流从电源流出分别流入两灯中再汇合共同流入电源负极，则需闭合开关S1、S3．若同时闭合开关S1、S2、S3，会形成短路现象，造成电流过大,烧坏电源,发生事故;所以同时闭合开关S1、S2、S3是绝对不允许的．答案: S2；S1、S3；S1、S2、S3．【测试题】如图所示电路，要使灯泡L1和L2组成串联电路，断开开关______，闭合开关______．要使L1、L2组成并联电路,断开开关______．闭合开关_______．若开关都闭合会出现_______ (填“通路”“短路"“断路”)考点：电路的基本连接方式．解析：⑴当闭合开关S2，断开开关S1、S3时，电流从电源正极出发后依次经过两盏灯泡，则它们是串联在一起的；⑵当闭合开关S1、S3,断开开关S2时,两盏灯泡的两端分别连在一起，电流分别经过两盏灯泡后回到电源的负极，它们这种连接方式是并联；⑶当开关都闭合时,形成电源短路．答案：S1、S3;S2；S2；S1、S3；S2；短路．。
初三物理电学试题答案及解析
初三物理电学试题答案及解析1.单位换算：800 mA = A0.02kv= v; 42MΩ=Ω【答案】0.8 20 4.2*107【解析】略2.在如图所示的电子压力计中，滑动变阻器划片P与弹簧上端固定在一起，弹簧的压缩长度与受，当闭合开关S后到的压力大小成正比，滑动变阻器PB段电阻为R1A．电路中电流表的读数随压力的增大而增大B．电路中电压表的读数随压力的增大而增大的阻值随压力增大而增大C．滑动变阻器R1D．把电压表改成压力机时表盘刻度均匀【答案】D【解析】分析电路，滑动变阻器阻值、电流表组成串联电路，电流表测电路电流，电压表测滑动变阻器R1的电压，当压力增大时滑片向下移动，与电压表并联部分电阻阻值R1变小，电压表示数减小，电流表示数不变。
A、B、C错；电压表示数U=IR1，电路中电流不变，电阻R1随弹簧的长度有关，由于弹簧的压缩长度与受到的压力大小成正比，因此R1的阻值与压力大小成反比。
因此把电压表改成压力机时，表盘刻度应该是均匀的。
选D【考点】变化电路3.如图是一种“闯红灯违规证据抓拍模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻受到压力时其阻值会变小。
当红灯亮后，且车辆压到压敏电阻上时，电磁铁的磁性因电路中电流的改变而变（填“强”或“弱”），吸引衔铁与触点（填“1”或“2”）接触，电控照相机工作，拍摄违规车辆。
【答案】强 2【解析】当红灯亮后，光控开关自动闭合，车辆压到压敏电阻时，压敏电阻受到压力阻值变小，控制电路电流变大，电磁铁磁性增强。
吸引衔铁与触点2接触，电控照相机工作，拍摄违规车辆。
【考点】电磁继电器4.在下列设备中，利用了电磁感应原理工作的是（）A．电磁铁B．动圈式话筒C．喇叭D．电动机【答案】B【解析】电磁铁利用了电流的磁效应，通电有磁性，断电磁性消失，故A 错误；动圈式话筒工作时，即人说话的声音使得线圈在磁场中运动，结果是产生电流，利用电磁感应现象原理，故B 正确；扬声器的里面有电磁铁，它是根据通电导体在磁场中受力的作用工作的，故C 错误；电动机是利用通电线圈在磁场中受力转动的原理制成的，故D 错误；应选B。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电荷及检验、带电与导电（常考单选或填空，题目简单，注意区分带电与导电的不同，重要度1）如图甲所示，验电器A带负电，B不带电．用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A．电流方向由A到B B．电流方向由B到AC．有电流但方向无法确定 D．始终无电流有A、B、C、D四个轻质小球，已知C与丝绸摩擦过的玻璃棒排斥，A与C相吸引，A与D相排斥，B 与D相吸引，则下列判断正确的是（）A．A球带负电，D球带负电，B球一定带正电B．A球带负电，D球带正电，B球一定带负电C．A球带负电，D球带负电，B球可能带正电，也可能不带电D．A球带正电，D球带正电，B球可能带正电，也可能不带电小军在加油站看到一醒目的标语：“严禁用塑料桶装汽油”，简述此规定的缘由：。
打扫房间时，小明用干绸布擦穿衣镜时发现擦过的镜面很容易沾上细小绒毛，这是因为镜面因_________而带了电，带电体有_________的性质，所以绒毛被吸到镜子上.下列说法中，正确的是 ( )A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电电流的产生与电路的构成（此知识点极少单独出题，一般会融入到电学的其他知识中考查，重要度2）特别提示要熟练掌握通路、断路、短路、短接四个概念。
如图所示的电路，当S闭合时灯___________亮。
人们规定定向移动的方向为电流的方向，金属导体中的电流是__________定向移动形成的。
在金属导体中，若10s内通过横截面的电荷量为20C，则导体中的电流为_________A。
如图的电路中，当开关S1、S2断开，S3、S4闭合时，灯发光，它们的连接方式是联；当开关S1闭合，S2、S3、S4断开时，灯发光，它们的连接方式是联；当开关S2、S3、S4闭合，S1断开时，灯发光，它们的连接方式是联；当同时闭合开关S1、S3时，灯发光，会出现现象．串并联电路（此知识点是电学的重要基础，必须完全掌握各自特点，会用电流法，等效图法分析出电路构造，中考一般不涉及混连，一般也会融入其他电学知识考查，极少单独出题。
重要度3）如图所示的电路中，若闭合S后则电路里将会发生；要想使两灯泡并联，只需将导线e由B接线柱拆下改接到接线柱上即可，要使两灯泡串联，在原图基础上最简单的改接方法是．如图所示，开关S1、S2、S3均处于断开状态；若要使灯L和电铃串联，应闭合开关；若要使灯L和电铃并联，应闭合开关；若所有开关都闭合，电路（通路/断路/短路）．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M．在图中所示的四个电路图中，符合上述要求的是（）A．B．C．D．某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）如图中四个灯泡的连接方式是（）A．四灯串联B．四灯并联C．L2、L3、L4并联，再与L1串联D．L1、L2、L3并联，再与L4串联电流表以及串并联电路的电流规律（必考知识点，各种题型均会涉及，注意记清电流表的使用规则）如图所示，下列分析正确的是（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，两灯均不发光。
为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零。
则电路故障可能是A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路在用电流表测电流的实验中：（1）连接电路时，开关应，电流表应先用量程试触；（2）若某同学连接的电路如图甲所示，则电流表测的是灯的电流．合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是mA；（3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线；（4）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是．A．电流表内部开路B．开关处接触不良C．电流表被短路D．电源供电不足．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，（1）通过L1和L2的电流分别是多大？（2）电流表A3的读数是多少？图所示电路中，电源电压保持不变， K1由断开到闭合，电流表表示数（）A．变大B．变小C．不变D．无法确定如图所示电路中，A、B间的电压保持不变，电阻R1、R2为定值电阻。
断开开关S，甲、乙均为电流表时，甲、乙两表的示数之比为3：4。
若闭合开关S，甲、乙均为电压表，则甲、乙两表的示数之比是（）A．4：3 B．3：4 C．3：7 D．4：7电压以及串并联电路电压规律（必考知识点，记住在分析电路时，电流表可看做导线，电压表可看做断路，记住相应公式，特别要注意电压表的使用方法和规则，能看懂电压表在不同情况下的示数变化，重要度3）在图所示的电路中，若把电流表和电压表位置对换，则（）A．灯不亮，电流表无示数，但电压表有示数B．电灯亮，电压表示数为零C．电压表示数为电源电压，电流表和电源要损坏D．以上说法都不对如图所示电路正确的是（）A．B ．C．D．在图中，关于a、b的说法正确的是（）A．a为电流表，b为电压表B．a为电压表，b为电流表C．a、b都为电流表D．a、b均为电压表图甲所示电路，当闭合开关后，两个电压表指针偏转均为上图乙所示，则电灯L1和L2两端的电压分别为（）A．7.2V 1.8VB．9V 1.8VC．1. 8V 7.2VD．9V 7.2V在探究“串联电路电压的规律”实验中：（1）要用电压表测灯L2两端的电压．连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．（2）改正电路后，闭合开关．如图乙所示，电压表的示数为______V，若电源电压为3V，则灯L1两端的电压是______V．影响电阻的因素与变阻器（此知识点是欧姆定律的过度章节，注意看电路图时，仔细注意滑动变阻器左右移动对电路的影响，分清真滑变和假滑变，牢记电阻是固有属性，与电压电流无关。
记住电阻大小的实验,重要度2）把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是（）A．当它们材料、粗细都相同时，甲线长乙线短B．当它们材料、长度都相同时，甲线粗乙线细C．当它们长度、粗细都相同时，两线的材料一定不同D．甲、乙两电阻线的材料、长短、粗细不可能完全相同A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则通过A、B的电流I、I B间的关系正确的是（）A．I A=I B B．I A＜I B C．I A＞I B D．无法比较电压是使电路中形成的原因。
电阻是表示导体对电流的作用的，其它条件一定时，电阻越大，电流越。
电位器是变阻器的一种，小菲同学买了一个电位器，如图所示．小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（）A．A、B 两个接线柱分别接入电路B．B、C两个接线柱分别接入电路C．A、C两个接线柱分别接入电路D．以上连接方法都正确在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向左端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接B B．M接A，N接BC．M接C，N接D D．M接A，N接D欧姆定律的实验（最重要的电学实验，着重复习欧姆定律第一节，注意两个实验的异同，滑动变阻器各自的作用，实验的步骤目的都必须搞清楚，重要度3）甲、乙两小组探究“电流与电压和电阻的关系”，老师提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω2A”、“50Ω1A”），导线若干．（1）甲小组探究“电流与电压的关系”①请你根据图甲的电路图用笔画线代替导线将图乙中的实物电路连接完整．②他们将5Ω的电阻接入电路，闭合开关前，要将滑动变阻器滑片移至最（选填“左”或“右”）端；电路中滑动变阻器起到的作用．③他们进行实验得到的数据如表，由此可得到的实验结论是：．电压U/V 1.0 1.5 3.0电流I/A 0.2 0.30.6④你认为本次实验中多次测量的目的是．（2）乙小组探究“电流与电阻的关系”①将5Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表的示数为1.5V，并记下相应的电流值．再用10Ω的电阻替代5Ω的电阻后，滑动变阻器连入电路的电阻阻值应（选填“增大”、“减小”或“不变”），使电压表示数保持1.5V保持不变．②若要使所给的4各定值电阻分别接入电路中都能正常进行实验，应选择滑动变阻器的规格是，理由是：．在做“探究电流与电阻的关系”的实验中，轩轩连接了如图所示的电路，他先在电路的a、b间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数，记录数据后，改用15Ω的电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（）A．观察电压表，向右移动滑片，读取电流数据B．观察电流表，向右移动滑片，读取电压数据C．观察电压表，向左移动滑片，读取电流数据D．观察电流表，向左移动滑片，读取电压数据在“探究通过导体的电流与电压的关系”实验中，得到I-U图像如下图所示，则正确的是欧姆定律计算以及其在串并联电路中的规律（计算题必考知识点，基本公式很简单，但题目往往存在诸多变形，需要细心观察，善用串并联电路的规律，掌握好此部分知识点可有效保证70分以上）由欧姆定律 I=导出R=，以下说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．电压一定时，电阻与电流成反比C．导体的电阻在电流减小到零时，电阻也为零D．电阻是导体本身的一种属性，大小只与本身的四个因素有关有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图三所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是（）A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1及一个电压表组成．驾驶员呼出的酒精气体浓度越大，则（）A．气敏电阻R2的阻值越大，电压表的示数越大B．通过电阻R2的电流越小，电压表的示数越大C．通过电阻R1的电流越大，电阻R2两端电压越小D．气敏电阻R2的阻值越大，通过电阻R1的电流越大如图所示，电源电压不变，开关S1闭合后，灯泡L发光，电压表有示数；再闭合开关S2后，出现的情况是：（）A．灯泡L的亮度不变B．电压表的示数变小C．电路的总电阻不变D．电路的总功率变大如图，电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲∶U乙=1∶3；断开开关，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲∶I乙是（）A．4∶3 B．1∶3 C．1∶1 D．3∶1为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，图甲是原理图。
