雨、污水管道工程施工方案一．工程概况本工程拟建区处于雨污分流区，本次排水施工分为雨水、污水两部份。
技术要求：（1）雨水管道采纳双侧布管，布设在道路东西双侧行车道下，距道路中心线10.0米处，车行道边缘设置雨水口；（2）污水管采纳单侧布管，布设在道路东侧行车道下，距道路中心线8.0米处；（4）污水管穿越现状颍河路段采纳明开施工，现状路面破损处待管线施工完成后进行恢复，恢复结构层为：4cm细粒式沥青砼（AC-13）+8cm粗粒式沥青砼（AC-25）+40cmC20砼，结构层以下至开挖范围内采纳石灰土回填（含灰8%）。
二．施工预备1．由于工期较紧，需要做好充沛的施工预备。
施工队伍进场后，必需先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。
落实管道供给厂家，进行认真考查和认可，选定供给厂商，在保证质量的前提下，要求其具有足够的日生产能力，保证供给，知足施工进度要求。
雨、污水管道施工所需的材料设备必需预备齐全，要知足标准设计要求。
管道施工前进行认真的技术质量平安交底，分工明确，责任到人。
2、施工安排及方式总说明条件具有后，及早开始形成工作面，须先进行一段实验段的施工，得出体会数据，以指导后续施工。
依照整体进度打算要求，我部在该段安排两个雨污水管道施工队伍，每一个施工队必需有2～3个作业面，形成流水作业，以保证施工进度。
由于雨水管埋置深度较深，一样都在2.0米～5.0米之间，管道沟槽采纳挖掘机放坡开挖，在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以维持沟槽干燥。
关于局部埋深大于3.0m的雨水管道施工时，可采纳浅层井点法降水，然后开挖沟槽，沟槽采纳挡土板和顶撑进行支护。
三、施工工艺流程1、测量放样依照设计图纸和业主提供的坐标桩位，将管线中轴线用全站仪串通，在每一个井位处设立操纵桩，测定原地坪标高，测算出开挖深度，依照地质情形，考虑放坡系数，决定开挖宽度，对地质差，开挖深得井段，还将采取侧桩爱惜，必要时加设支撑，在开挖前，用白灰放样开挖宽度，然后进行开挖。
排水管道施工 PPT课件
第四节 排水管道施工
(二)垫块法 排水管道施工，把在预制混凝土垫块上安管(稳管)，然后再 浇筑混凝土基础和接口的施工方法，称为垫块法。采用这 种方法可避免平基、管座分开浇筑，是污水管道常用的施 工方法。垫块法施工程序为：预制垫块→安垫块→下管→ 在垫块上安管→支模→浇筑混凝土基础→接口→养护。
(三) “四合一”施工法 排水管道施工，将混凝土平基、稳管、管座、抹带4道工艺 合在一起施工的做法，称为“四合一”施工法。这种方法 速度快，质量好，是DN≤600mm管道普遍采用的方法。 其施工程序为：验槽→支模→下管→排管→四合一施工→ 养护。
施工程序为：在垫块上安管→安套环→填油麻→填打石棉水泥→养护。
12
第四节 排水管道施工
3．承插管水泥砂浆接口
承插管水泥砂浆接口，一般适合小口径雨水管道施工。
水泥砂浆配合比(重量比)为：水泥：砂：水=1：2：0.5。
施工程序：清洗管口→安第一节管并在承口下部填满砂浆→安第二节管、接口
缝隙填满砂浆→将挤入管内的砂浆及时抹光并清除→湿养护。
7
第四节 排水管道施工
“四合一”施工作法： (1)平基：灌筑平基混凝土时，一般应使平基面高出设计平基面20～
40mm(视管径大小而定)，并进行捣固，管径400mm以下者，可将管 座混凝土与平基一次灌齐，并将平基面作成弧形以利稳管。 (2)稳管：将管子从模板上滚至平基弧形内，前后揉动，将管子揉至设计高 程(一般高于设计高程1～2mm，以备下一节时又稍有下沉)，同时控 制管子中心线位置的准确。 (3)管座：完成稳管后，立即支设管座模板，浇筑两侧管座混凝土，捣固管 座两侧三角区，补填对口砂浆，抹平管座两肩。如管道接口采用钢丝 网水泥砂浆抹带接口时，混凝土的捣固应注意钢丝网位置的正确。为 了配合管内缝勾捻，管径在600mm以下时，可用麻袋球或其它工具在 管内来回拖动，将管口内溢出的砂浆抹平。 (4)抹带：管座混凝土灌筑后，马上进行抹带，随后勾捻内缝，抹带与稳管 至少相隔2～3节管，以免稳管时不小心碰撞管子，影响接口质量。
HDPE双壁波纹管沟槽开挖排水示意图
公司目录一、工程概况……………………………………………………………二、施工测量……………………………………………………………三、沟槽土方开挖………………………………………………………四、垫层施工……………………………………………………………五、双壁波纹管施工……………………………………………………六、闭水试验……………………………………………………………七、沟槽回填……………………………………………………………八、管道工程验收………………………………………………………九、质量保证措施………………………………………………………十、质量控制措施………………………………………………………河南向联管业联系手机：132********HDPE双壁波纹管施工方案一、工程概况合肥市职业技术学院雨污水收集系统工程位于合肥市职业技术学院内，总长为162m.为满足学院排水综合治理工程及雨污分流治理，根据要求采用HDPE—U双壁波纹管，材采用DN=500—600mmHDPE—U双壁波纹管，检查井采用内径为1000mm浆砌标砖砌筑。
管材均埋置于地下1-1。
7米以内，本方案为本阶段内沟槽土石方开挖的施工方案.二、施工测量1．工程开工前对设计交的导线点和水准点进行复核，复核无误后报监理审批才能使用。
2．根据施工图对沟槽中线进行测设,测量完成后报监理工程师检查合格才能开挖沟槽。
并作好高程控制桩，以便对沟槽开挖进度进行检查。
三、沟槽土石方开挖1．根据设计图纸、文件、施工规范，按照施工测量、放线结果视沟槽深度、土质,地下水情况,选定开槽断面和沟槽边坡。
在土质良好，沟槽深度小于1m，沟槽上无附加荷载时,可以不支撑开直槽;沟槽深度大于1。
7 m时，沟槽按土质、石质放坡开槽，本工程根据设计要求石方沟槽按1:0。
25进行放坡、土方沟槽按1：0.33进行放坡（见下图），沟槽工作面宽度按《给水排水管道工程施工及验收规范》非金属管道加工作面,即按混凝土垫层的外边每边加0.5米的工作面作为施工操作宽度进行沟槽的开挖。
雨污排水管道施工方案
目录一、施工总概况 ..................................... 错误!未定义书签。
二、专项总施工方案 ................................. 错误!未定义书签。
三、雨水管道施工方案 ............................... 错误!未定义书签。
四、污水管道施工方案 ............................... 错误!未定义书签。
五、管道施工的质量工期保证方法 ..................... 错误!未定义书签。
六、地下管线爱惜方法 ............................... 错误!未定义书签。
七、雨季施工 ....................................... 错误!未定义书签。
八、质量平安保证方法 ............................... 错误!未定义书签。
专项施工方案一、施工总概况1)、沟槽开挖第一清除开挖范围内不可利用土方全数挖除运至指定地址。
沟槽开挖采纳以机械开挖为主，人工开挖为辅，沟槽开挖将采纳单坡式放坡，坡度按1：放坡，挖土机挖至离设计标高20cm时，采纳人工清底。
2)、安管安管采纳机械兼人工下管，操作中应轻轻放下，以避免撞坏底板，管口大体平接调整管底标高后，方可进行下一接管的吊安。
3)、回填回填待闭水合格后进行，第一抽干槽内积水，第一采纳人工回填，人工整平后夯实，再用机械分层回填夯实，注意沟槽两边同时进行。
二、专项总施工方案1)、测量放样依照建设单位提供的导线点、水准点，准确放出沟槽开挖边线，计算出沟槽开挖深度。
2)、沟槽开挖具体施工前，对预备施工的施工段的地下现有管线进行调查，必要时开挖样洞，以摸清其管线位置和深度，对防碍施工的有关管线与相关部门协商并将结果抄报监理和业主，对需要爱惜的设施，制定爱惜方法报请有关部门批准后实施。
雨污水管道施工方案

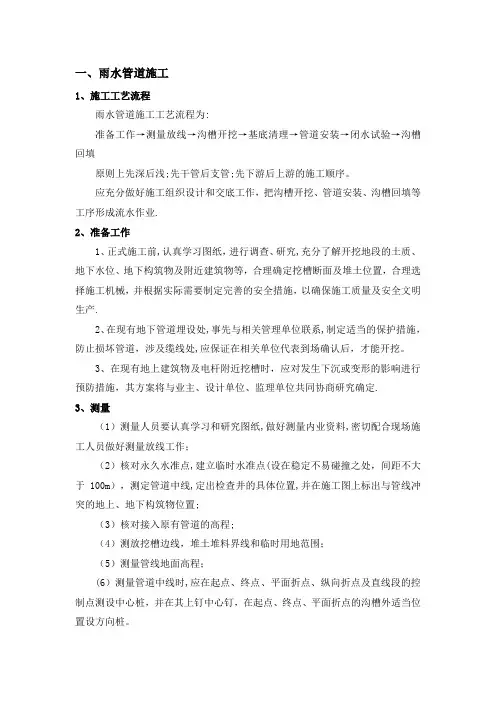

一、雨水管道施工1、施工工艺流程雨水管道施工工艺流程为:准备工作→测量放线→沟槽开挖→基底清理→管道安装→闭水试验→沟槽回填原则上先深后浅;先干管后支管;先下游后上游的施工顺序。
