心电图检查和意义

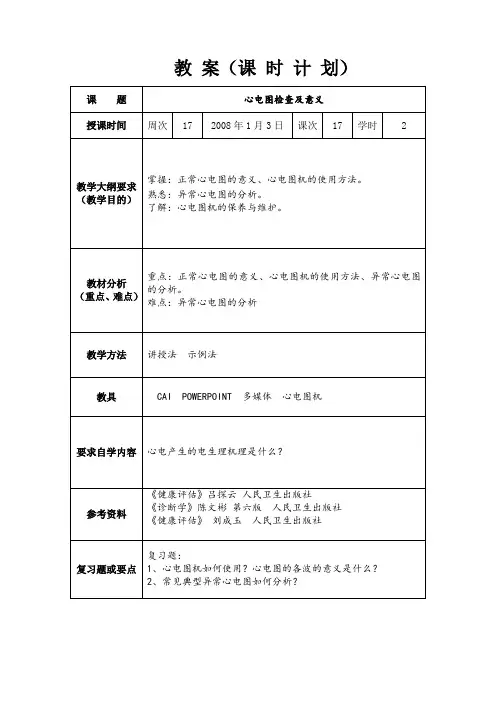

教案（课时计划）

一、概述

㈠心电图的基本知识

1、心电图：心电图是心肌产生电位变化的体表记录。

心电图（Electrocardiogram）心脏在收缩之前先有生物电活动，所产生的动作电流可经体内组织传导至体表各部。如果在两个体表部位放置电极板，用导线连接至心电图机，就可描记出心脏生物电活动的曲线，此即心电图。

2、心电图功能：心电图主要反映心脏的电学活动。

⑴对各种心律失常作出判断，明确显示心肌受损，供血和坏死现象。

⑵观察某些药物在应用过程中对心肌的影响，及对心律失常治疗的效果。

⑶观察某些民解质紊乱所引起的心电图变化及作为治疗的参考资料。

3、心电图缺点：对心脏功能状态及代偿情况不能直接显示。必须结合临床资料综合分析，才能更发好地发挥其辅助临床诊断作用。

㈡心电发生的原理

现代心脏电生理学的深入发展为临床心电学的研究奠定了理论基础。心肌细胞电生理研究指出：

1、静息的心肌细胞保持于复极化状态，细胞膜外侧具正电荷，细胞膜内侧具负电荷，两侧保持平衡，不产生电位变化。

2、当心肌细胞一端的细胞膜受到一定程度的刺激（阈刺激）时，其对钾、钠、氯、钙等离子的通透性发生改变，引起膜内外正、负离子流动（主要是钠离子内流），使细胞内外正负离子的分布发生逆转，受刺激部位的细胞膜出现除极化（depolarization），使膜外侧具负电荷而膜内侧具正电荷，即产生动作电此时若将检测电极置于体表一定位置，可测得一定的电位变化。于对向细胞除极方向的电极处，可测得正电位而描出向上的波；而于背离细胞除极方向的电极处，则可测得负电位而描出向下的波。心肌细胞完成除极后，继之出现极化状态的恢复过程称为复极化（repolarization），从而就单个心肌细胞而言，出现与除极数量相等而方向相反的电位变化。

㈢正常心电图（ECG）

1、正常心电活动起源于窦房结，沿心脏的特殊传导系统的通道下传（窦房结、结间束、房间束、房室结、房室束或希氏束、左束支、右束支、Purkinge纤维网所构成），先后引起心房和心室的兴奋，此在心电图上可呈现一系列形，称为P、Q、R、S、T以及V波。

⑴最早出现的是幅度最小的P波，反映心房的除极过程。

⑵P－R段（实为P－Q段，传统称为P－R段），反映心房的复极过程及房室结和房室束的电活动，P波与P－R段合计为P－R间期。始自心房开始除极，终于心室开始除极。

⑶在房复极尚末完全结束时，随即在图上出现幅度最大的QRS波，反映心室除极的全过程。

⑷在心电图上，ST段为QRS综合波之后位于基线上的一个平段，其后出现向上或向下转折的一个圆

钝而较大的波称T波。ST段、T波分别代表心室复极的缓慢期和快速期的心电活动。

2、探查电极与除极方向的位置关系对心电图的影响

心肌除极时，正电位在前，负电位在后，其探查电极位置不同，可得到不同的心电图波形。

①探查电极迎着除极方向，出现直立波。如心电图中的R波。

②探查电极背着除极方向，出现倒置波。如心电图中的QS波。

③探查电极介于除极和末除极之间，出现双向波。如心电图RS波。

二、常规心电图导联

导联就是引导心脏电流至心电图机的连接电路。目前，临床上常用的导联有以下几种：

㈠肢导联：为心电活动反映到人体额面上的导联，有双极肢导联和单极肢导联之分。包括双极肢体导联I、II、III及加压肢体导联aVR、aVL、aVF。其电极主要安放于三个部位：

右臂（R）、左臂（L）、左腿（F）

连接此三点即成为所谓Einthoven（爱因多芬三角）

①右臂加压电阻②左臂加压电阻③左腿加压电阻

㈡胸导联：属单极导联，探查时正电极安放于胸前固定的部位，另将肢体导联的三个电极各串一5K Ω以上的电阻（以减少皮肤接触电阻差别的影响），然后将三者连接起来，构成“无干电极”。如此可使电

一、心电图的测量方法：

㈠心电图纸的划线与定标：

目前心电图大多是直接描记在由纵线和横线交错而成的纸上。小方格的各边均为1mm。

1、横线：代表时间，用以计算各波和各间期所占的时间。常无偏见心电图纸移动速度为25mm/s，所以，每1mm（一个方格）代表0.04s。

2、纵线：代表电压，用以计算各波振幅的高度与深度。当输入1mv电压能使定准电压曲线移位1cm 时，第1mm（一小格）代表0.1mv。若在描记时发现波形振幅过大，可以将定准电村调整为1mv，等

0.5cm （即电压减半），此时，每1mm 则代表0.2mv 。

㈡各波振幅及时间的测量

首先要检查标准电压的数值及纸的运行速度，如准确无误方可进行测量。在测量各间期时应选择基线平稳波形大而清楚的导联。

1、时间的测定：应自波的开始部内缘量至波的终止部内缘。

2、振幅的测定：高度（向上波）应自基线（等电位线）的上缘垂直测量到波形的顶点。深度（向下波）自基线的下缘垂直测量到波形的顶点。深度（向下波）自基线的下缘垂直测量到波形的最低点，所测的振幅以mv 表示。

㈢心率的测量

一般指心室率，测量P －P 或R －R 间隔的时间（一个心动周期的时间）用秒表示之，再以此去除60，即为心率。

例如：R －R 间隔为0.6秒，则心率＝60S/0.6S ＝100次

/min

如有心律不齐，则需测量5个以上的P －P 或R －R 间隔，取其平均值，然后算出心率。 ㈣S －T 段的测量

通常自J 点（S 波的终点与S －T 段的起点交接处）后0.04秒处的一点进行测量。当S －T 段抬高时，测量其抬高的程度，应从等电位线上缘量至S －T 段的上缘，测量S －T 段下降的程度，应从等电位线下缘置S －T 段的下缘。

㈤室壁激动时间（VAT ）的测量

VAT ：是由QRS 波群起始到R 波顶点至基线的垂直线之间的水平距离，一般只测V 1、V 5导联。 V 1导联的VAT ＜0.03S ，V 5导联的VAT ＜0.05S VAT 延长表示心室肥大或心室内传导阻滞。 ㈥心电轴的测量

细胞在除极和复极过程中所产生的电动力，即有方向，又有数量，称为向量。这些向量在除极、复极过程中是不断改变的。心脏是由无数心肌细胞所组成，心房、心室在除、复极过程每一瞬间的电动力可认为是由组成它们的细胞电动力的综合，这一综合向量分别称心房、心室的综合心电向量。它们的方向和大小是变动的，但在每一心动周期中各有一个最大综合心电向量，称为平均心电轴。习惯上将心室除极过程中QRS 波群的心电轴称心电轴。心电轴与I 导联形成一夹角，其正常值可变动于0度－90度之间，小于0度者为电轴左偏，大于90度者为电轴右偏。

一般可根据I 和III 导联QRS 波群的主波方向作出简易判断。如果I 导联以R 波为主；III 导联以S 波为主，则提示心电轴左偏：若I 导联以S 波为主，III 导联以R 波为主，提示心电轴右偏：I 、III 导联均以R 波为主，表示心电轴0B 。

⑴以R 波为主，表示心电轴0B

⑵I 导联以R 波为主，III 导联以S 波为主，心电轴左偏 ⑶I 导联以S 波为主，III 导联以R 波为主，心电轴右偏 二、心电图各波段的正常及其生理意义

㈠P 波：为心房的除极波形，反映左右两心房的电激动过程。

1、方向：I 、II 、avF ，V 3－V 6导联直立，其中以II 导联振幅最高，avR 导联倒置，III 、avL 、V 1－

心率＝

60（S ）

P －P 或R －R 间隔时间（S ）
