组织金相图谱汇总

金相图谱内容说明

图谱文字说明第一部分金相图谱一.铁碳合金平衡组织图1 名称铁素体( 工业纯铁退火)组织铁素体说明等轴多边形晶粒为铁素体，黑色线条为晶界图2 名称奥氏体(T8钢950℃加热)组织奥氏体说明白色多边形晶粒为奥氏体，黑色线条为晶界。

高温下部分晶粒已合并长大，形成了混合晶粒图3 名称渗碳体(从珠光体中电化学分离出来的滲碳体片)组织渗碳体片说明从珠光体中分离出来的渗碳体片，其形状是不规则的，一侧鸡冠似的形状，某些部位有孔图4 名称亚共析钢组织( 20钢退火)组织铁素体+珠光体说明白色块状为铁素体，因放大倍数低，层状结构未能显示出来，珠光体呈黑色块图5 名称亚共析钢组织( 45钢退火)组织铁素体+珠光体说明白色块状为铁素体，黑色块状为珠光体图6 名称亚共析钢组织( 60钢退火)组织铁素体+珠光体说明白色网状分布的为铁素体，珠光体呈黑色块状图7 名称共析钢组织(T8钢退火)组织层状珠光体说明层状珠光体是铁素体和滲碳体的层状组织,因放大倍数较低,且分辨率小于滲碳体层片厚度,故只能看到白色基体的铁素体和黑色线条的滲碳体图8 名称共析钢电镜组织(T8钢退火)组织层状珠光体说明深灰色基体为铁素体，白色条状为滲碳体图9 名称过共析钢组织(T12钢完全退火)组织层状珠光体+二次滲碳体说明基体为层状珠光体，晶界上的白色网络为二次滲碳体图10 名称亚共晶白口铸铁铸态组织组织珠光体+变态莱氏体+二次滲碳体说明变态莱氏体呈黑白相间的基体，大黑块为珠光体，大黑块珠光体外围的白色滲碳体为二次滲碳体图11 名称共晶白口铸铁铸态组织组织变态莱氏体说明变态莱氏体中白色基体为滲碳体（共晶滲碳体和二次滲碳体），黑色圆状及条状为珠光体图12 名称过共晶口铸铁铸态组织组织一次滲碳体+变态莱氏体说明基体为黑白相间分布的变态莱氏体，白色条状为一次滲碳体二.钢经热处理后组织图13 名称索氏体(T8钢正火)组织索氏体说明索氏体是细珠光体，其层状结构只有在高倍金相显微镜下才可分辩图14 名称索氏体电镜形貌(T8钢正火)组织索氏体说明浅灰色基体为铁素体，白色条状为滲碳体图15 名称托氏体(45钢860℃油淬,试样心部）组织托氏体+马氏体说明托氏体是极细珠光体，在光学金相显微镜下呈黑色团絮状。

常用金相组织图片总结

一汽车钢板弹簧金相组织分级图（×500）图1 回火屈氏体 (1级) 图 2 回火屈氏体+少量贝氏体（2级）图3 回火屈氏体+少量铁素体 (3级) 图4 回火屈氏体+少量贝氏体+少量铁素体（4级）图5 回火屈氏体+铁素体+屈氏体（5级）二马氏体组织a板条状马氏体 B针状马氏体 c片状马氏体加残余奥氏体三莱氏体四粒状贝氏体五索氏体汽车钢板弹簧金相组织及缺陷组织——黎方英1、原材料金相组织及缺陷组织分析材料:60Si2Mn 钢.处理情况:热轧状原材料.组织分析:图1 a) ,金相组织为铁素体和片层珠光体.正常原材料组织. 图1 b) ,弹簧扁钢表面的脱碳. 图1 c) ,d) ,金相组织为带状铁素体和珠光体. 严重带状组织一般热处理工艺难以消除. 图1 e) ,弹簧扁钢表面的划痕,原材料表面缺陷. 图1 f) ,弹簧扁钢表面的碎裂,原材料表面缺陷的废品.a)500× b)100×c)100× d)100×e)100× f)100×图1 原材料金相组织及缺陷组织分析2、60Si2Mn 钢板弹簧正常淬火和回火组织分析：处理情况:图2 a) ,860 ℃加热保温后油冷淬火. 图2b) ,860 ℃加热保温后油冷淬火,460 ℃回火.组织分析：图2 a) ,金相组织为中等针状淬火马氏体.淬火获得马氏体,是达到强韧化的重要基础. 图2 b) ,金相组织为中等回火屈氏体.a)500× b)500×图2 汽车钢板弹簧正常淬火组织和回火组织分析3、淬火加热温度低形成的缺陷组织如图3材料:50CrVA 钢. 侵蚀剂:4 %硝酸酒精溶液.处理情况:加热保温后油冷淬火,460 ℃回火.组织分析:图3 a) ,金相组织为回火屈氏体,未溶解的铁素体和未溶解的碳化物. 图3 b) ,金相组织为回火屈氏体,未溶解的铁素体和片状珠光体.a)500× b)500×图3 淬火加热温度低形成的缺陷组织4、淬火加热温度高形成的缺陷组织如图4.材料:图4 a) 、图4 c) ,60Si2Mn 钢;图4 b) ,50CrVA 钢.处理情况:图4 b) ,加热保温后油冷淬火;图4 a) 、图4c) ,加热保温后油冷淬火,460 ℃回火.组织分析:图4 a) ,金相组织为回火屈氏体和上贝氏体,最大晶粒度超过1 级. 图4 b) ,金相组织为淬火马氏体和残余奥氏体. 图4 c) ,金相组织为回火屈氏体,表层有一层全脱碳铁素体层,并有沿晶界向内伸展的裂纹,裂纹内充满氧化物.a)500× b)500×c)100×图4 淬火加热温度高形成的缺陷组织5、淬火冷却速度不够形成的缺陷组织如图5.材料:图5 a),60Si2Mn 钢;图5 b) ,50CrV4 钢.处理情况:图5 a),加热保温后油冷淬火,460 ℃回火;图5 b) ,加热保温后超速油冷淬火. 组织分析:图5 a),金相组织为回火屈氏体和上贝氏体. 图5 b) ,金相组织为淬火马氏体,残余奥氏体,析出铁素体,析出屈氏体和上贝氏体.a)500× b)500×图5 淬火冷却速度不够形成的缺陷组织6 .回火缺陷组织如图6.材料:60Si2Mn钢.侵蚀剂:4%硝酸酒精溶液.处理情况:860℃加热保温淬火,460℃回火.组织分析:图6 a) ,金相组织为回火屈氏体,心部少量回火马氏体,心部硬度值为49 HRC。

金相组织照片全

1、组织成分：35钢（C-0.35%、Mn-0.8%）盘条；热处理状态：球化退火；金相组织：铁素体＋颗粒状渗碳体；腐蚀剂：3%硝酸酒精浸蚀。

2：组织成分：82B（C-0.82%、Mn-0.8%、Cr-0.2%）盘条心部偏析；热处理状态：热轧态；金相组织：珠光体＋网状渗碳体；腐蚀剂：3%硝酸酒精浸蚀。

3：组织成分：35CrMo（C-0.35%、Cr-0.9%、Mo-0.2%）盘条；热处理状态：热轧态；金相组织：珠光体＋铁素体；腐蚀剂：3%硝酸酒精浸蚀。

4：组织成分：低碳微合金板（C-0.06%、Nb、Mo、V微量）；热处理状态：热轧态；金相组织：铁素体＋粒状贝氏体；腐蚀剂：3%硝酸酒精浸蚀。

5：组织成分：低碳微合金板（C-0.04%、Mo、Nb、V、Ni、Cu微量）；热处理状态：热轧态；金相组织：板条贝氏体铁素体＋粒状贝氏体；腐蚀剂：3%硝酸酒精浸蚀。

板条贝氏体铁素体低碳钢（含碳量小于0.15%）典型的贝氏体组织，由带有高位错密度的板条铁素体晶体组成，若干铁素体板条平行排列构成板条束，一个奥氏体晶粒可形成很多板条束，板条界为小角度晶界，板条束界面则为大角度晶界，鉴于其板条的特征，故称板条铁素体。

板条间可能有条状分布的MA岛。

板条F的鉴别要依靠TEM，由于低角度晶界难以显示，光镜下板条F束常成为无特征的F晶粒。

然而，经适当的深侵蚀，在光镜下仍能观察到依稀可见的板条轮廓，在扫描电镜下它的特征更为清晰。

特别是当板条间有MA小岛分布时，平行排列的板条F特征显示得更为清晰可靠，所以，根据经验在光镜下鉴别针状F是可能的。

粒状贝氏体与板条贝氏体铁素体相比形成温度稍高，组织形态稍有不同。

相同的是基体上都带有板条的轮廓，说明铁素体的形成在一定程度上也是依靠切变机制，此外都有弥散的岛状组织分布于铁素体基体上。

不同的是，粒状贝氏体中小岛更接近于粒状或等轴形状。

6：球铁金相图片，pixelink 130万像素数字摄像头拍摄。

金相图片

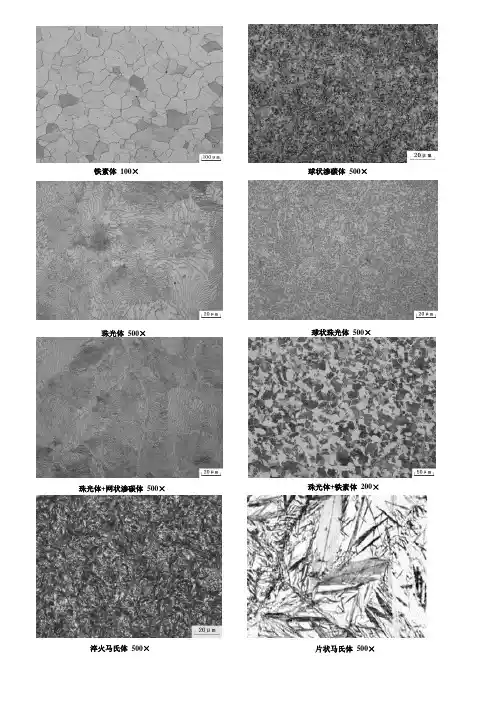

铁素体100×
珠光体500×球状珠光体500×珠光体+网状渗碳体500×
淬火马氏体500×片状马氏体500×
球状渗碳体500×
珠光体+铁素体200×
铁素体+马氏体500×屈氏体+马氏体500×屈氏体1000×索氏体1000×上贝氏体500×下贝氏体500×粒状贝氏体500×残余奥氏体500×
莱氏体500×魏氏组织500×过热魏氏组织体100×螺纹全脱碳50×螺纹渗碳100×螺纹脱碳100×
过热组织中的α相形态100×正常组织中的α相形态 100
×
双相不锈钢 200×
(浅蓝色是奥氏体,浅红色是铁素体)
枝晶生长
不锈钢中δ－Fe 显微组织 200×
彩涂板镀层结构
（照片中上部是彩涂层，中部是镀锌层，下部是钢带基体）
不锈钢的晶粒度组织100×
粒状贝氏体100×
球墨铸铁。

金相标准评级图谱

XX XX XX XX 有限公司受控编号

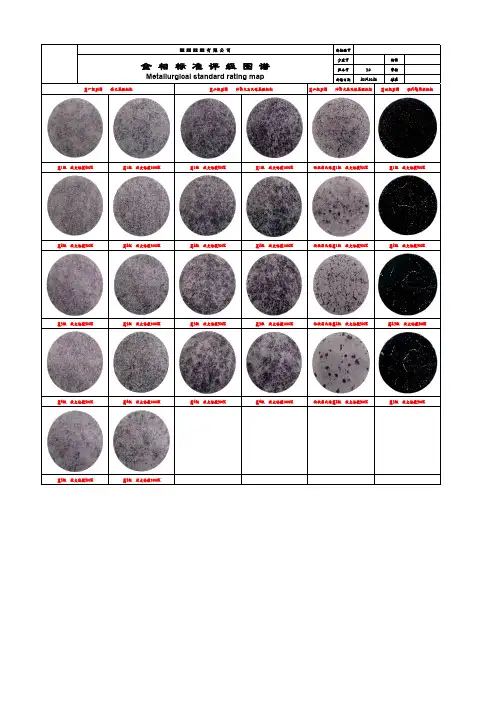

金相标准评级图谱Metallurgical standard rating map
分发号编制版本号 3.0 审核实施日期2014.10.28批准
第一级别图退火显微组织第二级别图淬回火马氏体显微组织第三级别图淬回火屈氏体显微组织第四级别图碳化物网状组织第1级放大倍数500X第1级放大倍数1000X第1级放大倍数500X第1级放大倍数1000X针状屈氏体第1级放大倍数500X第1级放大倍数500X
第2级放大倍数500X第2级放大倍数1000X第2级放大倍数500X第2级放大倍数1000X块状屈氏体第1级放大倍数500X第2级放大倍数500X
第3级放大倍数500X第3级放大倍数1000X第3级放大倍数500X第3级放大倍数1000X针状屈氏体第2级放大倍数500X第2.5级放大倍数500X
第4级放大倍数500X第4级放大倍数1000X第4级放大倍数500X第4级放大倍数1000X块状屈氏体第2级放大倍数500X第3级放大倍数500X
第5级放大倍数500X第5级放大倍数1000X。

66张典型金相图片

66张典型金相图片金相图谱说明1、工业纯铁-退火-白色等轴晶为F晶粒，黑色网络为晶粒之间的边界。

2、20钢-退火-F+P，白色晶粒为F，黑色块状为片P。

3、45钢-退火-F+P,白色晶粒为F，黑色块状为片状P。

4、65钢-退火-F+P，黑色基体为片状P，白色呈网络状分布的为F。

5、T8钢-退火-片状P。

6、T12钢-退火-黑白相间的层片状基体为P，晶界上的白色网络为Fe3Cll。

7、T12钢-退火-P+Fe3Cll,Fe3C染成黑色，P仍保留白色。

8、亚共晶生铁-铸态-P+Ld+Fe3Cll,斑点装基体为共晶Ld，黑色枝晶为P。

9、共晶生铁-铸态-共晶Ld是由P+Fe3Cll+Fe组成，P组织细小。

10、过共晶生铁-铸态-Fe3Cll+Ld,板条状是Fe3Cl,斑点状是Ld。

11、T8钢-正火态-S。

细层片状F与Fe3C的机械混合物。

12、T8钢-等温淬火-B上+M+A残。

B上是由成束的大致平行排列的条状F与分布在F条间的断续Fe3C组成的羽毛状组织。

13、T8钢-等温淬火-B下+M+A残。

B下是呈扁片状的过饱和F 与分布在F内的短针状Fe3C的两相混合物。

14、20钢-淬火-板条M。

15、T8钢-淬火-针状M+Ar。

高碳M呈针状，互成一定的角度。

16、45钢-正火-F+S。

白色条块状为F。

沿晶界析出；黑色块状为S。

17、45钢-860度水淬-860度水淬-中碳M。

M成板条和针状混合分布。

18、45钢-860度水淬低回火-回火中碳M。

19、45钢-860度水淬中温回火T。

回火T是从M分解出的F基体上分布极细粒状Fe3C的混合物组合。

20、45钢-860度水淬高温回火S。

回火S是F基体上分布细粒状Fe3C的混合物。

21、45钢-780度水淬-亚温淬火组合F+M。

M呈黑色，F为白色。

22、45钢-1100度水淬-水淬过热淬火组织M。

23、T12球化退火-球状P。

是F基体上分布颗粒状Fe3C。

白色为F基体，白色小颗粒为Fe3C。

组织金相图谱大汇总

组织金相图谱大汇总时间:2009-08-04 12:37来源:中国热处理网作者: 点击:次Cr12MoV 热处理淬火以后共晶碳化物内裂纹 Cr12MoV 原材料莱氏体共晶碳化物角状化 ; 碳化物拖尾及链状 GCr15 材料低倍组织检验Ф165mm 原材料（图1-4 ）发现在切片横截面上近中心区域呈现Cr12MoV热处理淬火以后共晶碳化物内裂纹Cr12MoV原材料莱氏体共晶碳化物角状化; 碳化物拖尾及链状GCr15材料低倍组织检验Ф165mm原材料（图1-4）发现在切片横截面上近中心区域呈现颇多的细长条发纹，裂纹二侧呈锯齿形，是典型的白点裂纹，按1979-80标准中Ф150-250mm规格评定，白点裂纹为2级，属不合格材料。

Cr12MoV未热处理时工件上存在内裂纹，工件高度=60毫米。

反面没有裂纹原材料Cr12,Φ90mm.共晶碳化物＞＞8级.碳钢脱碳图片1图片2铸铁金相不锈钢(铸)Delta Ferrite 内的 carbide, 以类似 Fine Pearlite 的型态呈现，并非黑黑的一大块. 需放大 2000 ~ 3000 倍才可看出。

处理後, 碳化物固溶入铁素体"岛屿"(islands of delta Ferrite), 故看起来乾乾净净. 切削性与耐蚀性获得提升图片1图片2图片3晶界上的氮化物大型塑料射出机的 tie bar, 直径约 250 mm. 疲劳断裂送验, 致命杀手是晶界上的氮化物薄膜 ironnitride film最后一張才是1000X, 前面那張是500X. 晶粒內也有小段氮化物析出.图片1图片2 图片3图片4 图片5图片6图片7JIS SUJ2 轴承钢两种淬火温度的组织正确淬火温度:>/~ 800 C. 两相区, 淬回後: 碳化物微粒分布於回火 Martensite. 以碳化物微粒抵抗磨耗错误淬火温度:>900 C. >Acm 单相区 (碳化物微粒全不见了), 淬回後: 残奥 (残奥无硬度可言) + 回火高碳 Martensite(相变化膨胀大易淬裂).。

原创金属材料各种组织金相图片教学资料

❖
只要精神不滑坡，办法总比困难多。2020年9月15日上午8时58分20.9.1520.9.15
❖
时时讲质量，树立生命观。2020年9月 15日星期二上午8时58分34秒08:58:3420.9.15
❖
违章是事故的前奏曲，事故是幸福的休止符。2020年9月上午8时58分20.9.1508:58September 15, 2020
亚
共晶白口铁金相图片
共
晶白口铁金相图片
过共晶白口铁金相图片
上贝氏体金相图片
下贝氏体金相图片
低碳板条状马氏体
低
碳板条状马氏体高倍
用金相显微镜拍出的照片
回火马氏体金相图片
回火屈氏体金相图片
❖
以严格管理为荣，以姑息迁就为耻。2020年9月15日星期二 8时58分34秒 Tuesday, September 15, 2020
❖
加强安全教育，确保安全生产。20.9.152020年9月15日星期二8时58分34秒20.9.15
谢谢大家！
回火索氏体金相图片
T10 球化退火金相图片
共
析钢球化金相图片
20钢渗碳（化染） 580X
20钢880℃水淬低碳马氏体 500× 4%硝酸酒精
45钢850℃水淬中碳马氏体 500× 4%硝酸酒精
T12100℃水淬高碳马氏体 500× 4%硝酸酒精
铁素体基体灰口铁
❖
效率生产，安全第一。20.9.1508:58:3408:58Sep-2015-Sep- 20
❖

金相组织图 -

15种金相组织图1. 奥氏体定义：碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格特征：奥氏体是一般钢在高温下的组织，其存在有一定的温度和成分范围。

有些淬火钢能使部分奥氏体保留到室温，这种奥氏体称残留奥氏体。

奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪晶。

在加热转变刚刚结束时的奥氏体晶粒比较细小，晶粒边界呈不规则的弧形。

经过一段时间加热或保温，晶粒将长大，晶粒边界可趋向平直化。

铁碳相图中奥氏体是高温相，存在于临界点A1温度以上，是珠光体逆共析转变而成。

当钢中加入足够多的扩大奥氏体相区的化学元素时，Ni,Mn等，则可使奥氏体稳定在室温，如奥氏体钢。

2. 铁素体定义：碳与合金元素溶解在a-Fe中的固溶体特征：亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。

3. 渗碳体定义：碳与铁形成的一种化合物特征：渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色，但受碱性苦味酸钠的腐蚀，在显微镜下呈黑色。

渗碳体的显微组织形态很多，在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。

（1）在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状（2）过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状（3）铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状。

4. 珠光体定义：铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物特征：珠光体的片间距离取决于奥氏体分解时的过冷度。

过冷度越大，所形成的珠光体片间距离越小。

（1）在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。

（2）在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。

组织金相图谱大汇总

组织金相图谱大汇总Cr12MoV 热处理淬火以后共晶碳化物内裂纹 Cr12MoV 原材料莱氏体共晶碳化物角状化 ; 碳化物拖尾及链状 GCr15 材料低倍组织检验Ф165mm 原材料（图1-4 ）发现在切片横截面上近中心区域呈现Cr12MoV热处理淬火以后共晶碳化物内裂纹Cr12MoV原材料莱氏体共晶碳化物角状化; 碳化物拖尾及链状GCr15材料低倍组织检验Ф165mm原材料（图1-4）发现在切片横截面上近中心区域呈现颇多的细长条发纹，裂纹二侧呈锯齿形，是典型的白点裂纹，按1979-80标准中Ф150-250mm规格评定，白点裂纹为2级，属不合格材料。

Cr12MoV未热处理时工件上存在内裂纹，工件高度=60毫米。

反面没有裂纹原材料Cr12,Φ90mm.共晶碳化物＞＞8级.碳钢脱碳图片1图片2铸铁金相不锈钢(铸)Delta Ferrite 内的 carbide, 以类似 Fine Pearlite 的型态呈现，并非黑黑的一大块. 需放大 2000 ~ 3000 倍才可看出。

处理後, 碳化物固溶入铁素体"岛屿"(islands of delta Ferrite), 故看起来乾乾净净. 切削性与耐蚀性获得提升图片1图片2图片3晶界上的氮化物大型塑料射出机的 tie bar, 直径约 250 mm. 疲劳断裂送验, 致命杀手是晶界上的氮化物薄膜 ironnitride film最后一張才是1000X, 前面那張是500X. 晶粒內也有小段氮化物析出.图片1图片2图片3图片4图片5图片6图片7JIS SUJ2 轴承钢两种淬火温度的组织正确淬火温度:>/~ 800 C. 两相区, 淬回後: 碳化物微粒分布於回火 Martensite. 以碳化物微粒抵抗磨耗错误淬火温度:>900 C. >Acm 单相区 (碳化物微粒全不见了), 淬回後: 残奥 (残奥无硬度可言) + 回火高碳 Martensite(相变化膨胀大易淬裂).。

回火托氏体+索氏体+少量碳化物 500×.JPG
