6-情境2 汽车用钢铁材料-钢的热处理:钢在加热和冷却时的组织转变

合集下载

钢的热处理——加热和冷却的组织变化课件

钢的热处理——加热和冷却的组织变化课件

淬火工艺与应用
总结词
淬火是一种通过快速冷却来提高金属硬度和耐磨性的 热处理工艺。
详细描述
淬火是将加热到奥氏体化温度的金属迅速冷却至室温的 过程。淬火的目的是使金属保持其奥氏体状态,从而提 高其硬度和耐磨性。淬火过程中,金属内部的原子或分 子的运动速度非常快,导致原子之间的平均距离变小, 从而使金属的晶格结构变得更加紧密和稳定。淬火工艺 广泛应用于各种工具钢、结构钢、不锈钢等金属材料。 通过选择不同的淬火介质和冷却方式,可以获得不同硬 度和组织结构的金属材料。
加热到一定温度并保温一段时间,以消除内应力并稳定组织。
不锈钢的热处理案例
总结词
不锈钢是一种具有优良耐腐蚀性能的钢材,其组织稳 定性较高。通过适当的热处理,可以进一步提高不锈 钢的性能。
详细描述
不锈钢在加热时,奥氏体晶粒会逐渐长大并发生相变。 为了获得最佳的耐腐蚀性能和组织稳定性,通常采用固 溶处理,即将钢材加热到奥氏体状态并保温一段时间, 使碳化物充分溶解到奥氏体中,然后快速冷却,使碳化 物来不及析出。此外,为了提高不锈钢的硬度、耐磨性 和韧性,可以采用时效处理,即将钢材加热到一定温度 并保温一段时间,使金属间化合物得以析出并均匀分布。
总结词
退火是热处理的一种基本工艺,主要用于消除金属材 料的内应力、降低硬度并改善切削加工性能。
详细描述
退火是将金属加热到适当温度,保持一段时间,然后缓 慢冷却的过程。其主要目的是改变金属的晶格结构,使 其变得更加均匀和稳定。退火可以细化金属的晶粒,提 高其塑性和韧性,从而改善金属的机械性能。在退火过 程中,金属内部的原子或分子的运动速度会增加,导致 原子之间的平均距离变大,从而使金属的晶格结构变得 更加稳定。退火工艺广泛应用于各种金属材料,如钢铁、 铝合金、铜合金等。

08讲 钢在加热、冷却时组织的转变

08讲 钢在加热、冷却时组织的转变

《机械制造技术基础》教案教学内容: 钢在加热和冷却时的组织转变教学方式:结合实际, 由浅如深讲解1.教学目的:2.掌握钢在加热时组织转变——钢的奥氏体化;3.明确过冷奥氏体的等温转变;4.掌握冷奥氏体连续冷却转变。

重点、难点: 钢的奥氏体化过冷奥氏体的等温转变冷奥氏体连续冷却转变教学过程:1.3 钢的热处理热处理: 采用适当的方式对金属材料或工件进行加热、保温和冷却以获得预期的组织结构与性能的工艺。

热处理的分类:1. 整体热处理: 对工件整体进行穿透加热的热处理, 如退火、正火、淬火、回火等。

2.表面热处理:仅对表面进行热处理的工艺, 如火焰淬火、感应淬火等。

3.化学热处理:将工件置于适当的活性介质中加热、保温, 使一种或几种元素渗入它的表层, 以改变其化学成分、组织和性能的热处理, 如渗碳等。

钢的热处理过程包括加热、保温和冷却三个阶段。

其主要工艺参数是加热温度、保温时间和冷却速度。

1.3.1 钢在加热和冷却时的组织转变1.3.1.1钢在加热时组织转变Fe-Fe3C相图相变点A1.A3.Acm是碳钢在极缓慢地加热或冷却情况下测定的。

但在实际生产中, 加热和冷却并不是极其缓慢的, 因此, 钢的实际相变点都会偏离平衡相变点。

即: 加热转变相变点在平衡相变点以上, 而冷却转变相变点在平衡相变点以下。

通常把实际加热温度标为Ac1.Ac3.Accm、Ar1.Ar3.Arcm。

如图6-1所示。

图6-1 钢在加热、冷却时的相变温度钢加热到Ac1点以上时会发生珠光体向奥氏体的转变, 加热到Ac3和Accm以上时, 便全部转变为奥氏体, 这种加热转变过程称为钢的奥氏体化。

1)1. 奥氏体的形成2)珠光体转变为奥氏体是一个从新结晶的过程。

由于珠光体是铁素体和渗碳体的机械混合物, 铁素体与渗碳体的晶包类型不同, 含碳量差别很大, 转变为奥氏体必须进行晶包的改组和铁碳原子的扩散。

下面以共析钢为例说明奥氏体化大致可分为四个过程, 如图4-2所示。

第二节 钢在热处理加热和冷却时的组织转变

第二节   钢在热处理加热和冷却时的组织转变

第二节钢在热处理加热和冷却时的组织转变在热处理过程中,由于加热、保温和冷却方式的不同,可以使钢发生不同的组织转变,从而可根据实际需要获得不同的性能。

加热转变、冷却转变(等温冷却转变、连续冷却转变)一、钢在热处理加热与保温时的组织转变——钢热处理加热的目的是获得部分或全部奥氏体,组织向奥氏体转变的过程称奥氏体化。

加热至Ac1以上时:首先由珠光体转变成奥氏体(P→A);加热至Ac3以上时:亚共析钢中的铁素体将转变为奥体(F→A);加热至Ac cm以上时:过共析钢中的二次渗碳体将转变成奥氏体(Fe3C I→A)1、奥氏体的形成过程共析钢奥氏体化:热处理加热至Ac1以上时,将全部奥氏体化,过程如下图。

工程材料及成形工艺基础共析钢奥氏体化过程亚共析钢奥氏体化:原始组织为F+P,加热至Ac1以上时,P先奥氏体化,组织部分奥氏体化;加热至Ac3以上时,F奥氏体化,组织全部奥氏体化过共析钢奥氏体化:原始组织为P+Fe3C,加热至Ac1以上时,P先奥氏体化,组织部分奥氏体化;加热至Ac m以上时,Fe3C奥氏体化,组织全部奥氏体化2、奥氏体的晶粒大小奥氏体晶粒对性能影响:奥氏体的晶粒越细小、均匀,冷却后的室温组织越细密,其强度、塑性和韧性比较高。

[奥氏体的晶粒度]:晶粒度是指多晶体内晶粒的大小,可以用晶粒号、晶粒平均直径、单位面积或单位体积内晶粒的数目来表示。

GB/T8493-1987将奥氏体晶粒分为8个等级,其中1~4级为粗晶粒;5~8级为细晶粒。

工程材料及成形工艺基础4级5级6级7级奥氏体的标准晶粒度×100倍[本质粗晶粒钢]:热处理时随加热温度的升高,奥氏体晶粒迅速长大的钢。

[本质细晶粒钢]:热处理时随加热温度的升高,奥氏体晶粒不易长大的钢。

一般完全脱氧的镇静钢、含碳化物元素和氮化物元素的合金钢为本质细晶粒钢。

3、影响奥氏体晶粒大小的主要因素热处理工艺参数:加热速度、加热温度越、保温时间,其中加热温度对奥氏体晶粒大小的影响最为显著。

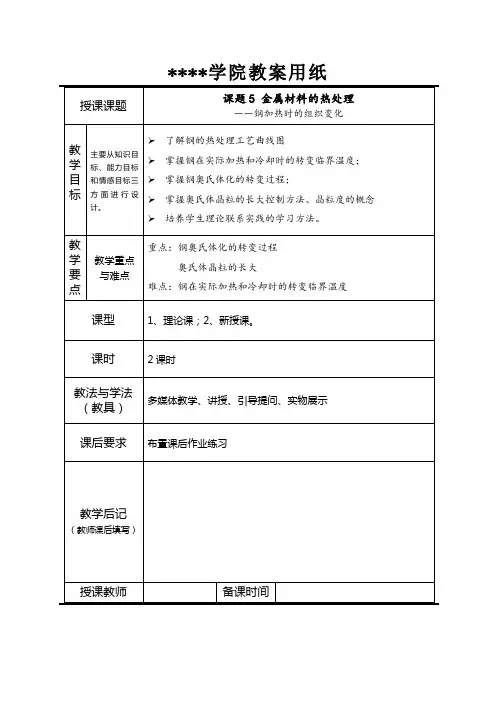

《汽车工程材料》教案(19,20)-钢加热时的组织转变

《汽车工程材料》教案(19,20)-钢加热时的组织转变

主要教学步骤和教学内容★课程回顾:(5min)铁碳合金相图中钢的室温平衡组织★课程导入:(5min)1、实际生产中加热或冷却速度不可能无限慢,那么临界转变温度将如何?2、将室温的钢加热,其组织将如何转变?(提出问题,学生思考并回答)★新课讲授:(70min)一、钢的热处理工艺曲线热处理是指将钢在固态下加热、保温和冷却,以改变钢的组织结构,从而获得所需要性能的一种工艺。

为简明表示热处理的基本工艺过程,通常用温度—时间坐标绘出热处理工艺曲线,如图所示。

二、钢在加热时的组织转变钢的热处理一般需要先加热至奥氏体,然后以不同的冷却方式使奥氏体转变为不同的室温组织,得到不同力学性能。

因此掌握钢在加热时的组织变化规律,合理制订加热工艺规范,是保证热处理工件质量的首要环节。

1.钢的奥氏体化钢加热时奥氏体形成的过程称为奥氏体化。

以共析钢为例,当温度加热到Ac1线时,珠光体向奥氏体转变,这一过程也是由晶核形成及长大两个基本过程来实现的。

(1)奥氏体晶核的形成及长大在铁素体和渗碳体相界面上优先形成奥氏体晶核。

这是因为铁素体和渗碳体交界处易于满足形核所需要的能量起伏和浓度起伏。

晶核生成后,与奥氏体相邻的铁素体中的铁原子通过扩散运动转移到奥氏体晶核上来,使奥氏体晶核长大,同时与奥氏体相邻的渗碳体通过分解不断地溶入生成的奥氏体中,也使奥氏体逐渐长大,直至珠光体全部消失。

(2)残余渗碳体的溶解铁素体先行消失后,还残留着未溶的渗碳体。

所以仍需一定的时间,以使渗碳体全部溶于奥氏体中。

(3)奥氏体均匀化渗碳体全部溶解后,奥氏体中的碳浓度还是不均匀的,在原先是渗碳体的地方,碳的浓度较高;原先是铁素体的地方,碳的浓度低。

为此,必须继续保温,通过原子扩散才能取得均匀化的奥氏体。

2.奥氏体晶粒的长大由于珠光体向奥氏体转变是在铁素体与渗碳体相界面上生核的,一个晶核可以生成一晶粒,而珠光体中这种相界面很多,能生成很多晶核,所以,当珠光体向奥氏体转变刚结束时,一个珠光体晶粒可以变成许多奥氏体晶粒,也就是说,刚开始转变成奥氏体的晶粒,总是细小的,但是随着温度的升高或保温时间的延长,奥氏体晶粒会自发长大。

《金属材料与热处理》钢在加热及冷却时的组织转变课程教案

《金属材料与热处理》钢在加热及冷却时的组织转变课程教案
《金属材料与热处理》课程教案
课题
钢在加热及冷却时的组织转变
教学目标
知识目标
1、了解钢加热时相转变;
2、掌握等温冷却及其产物;
3、学会C曲线分析。
课型
理论型
课时
2
教学重点
1、了解钢加热时相转变;
2、掌握等温冷却及其产物。
教学难点
学会C曲线分析。
教学方法
讲授法、展示法
教学过程
备注
第一课时
组织教学
复习并引入
分析总结
本次课介绍了钢在加热时的转变(奥氏体化)和冷却时的转变(多种产物),而冷却时所得产物的性能以及连续冷却(低温转变)的内容在下次课时进行介绍。
课件演示
重难点
重难点
作业处理
1、热处理目的?
2、热处理概念?
3、热处理使钢性能发生变化的原因?
板书设计
钢在加热及冷却时的组织转变
一、钢在加热时的组织转变
冷却方法
Rel/MPa
Rm/MPa
A/%
Z/%
HRC
随炉冷却
530
280
32.5
49.3
15~18
空气中冷却
670~720
340
15~18
45~50
18~24油中冷却900Fra bibliotek620
18~20
48
40~50
水中冷却
1100
720
7~8
12~14
52~60
2、冷却方式的分类
等温冷却
冷却方式
连续冷却
1等温(处理)冷却
1、热处理目的?
2、热处理概念?
3、热处理使钢性能发生变化的原因?

钢的热处理及组织转变

钢的热处理及组织转变

一、钢的热处理
钢的淬火:
冷却介质有:油、水、盐水、碱水等,其冷却能力依次 加强,这些冷却介质都不能完全满足上述理想的淬火冷却 条件。
一、钢的热处理
钢淬火的方法:
单液淬火法:工件易变形和开裂 双液淬火法:减小了马氏体转变的相变应力 分级淬火法: Ms 线附近的盐槽或碱槽中,保温一段时 间,大大减小相变应力 等温淬火法:温度高于 Ms 的盐槽或碱槽中,保温一段 时间,发生下贝氏体转变
二、钢在加热及冷却时的组织转变
回火屈氏体(350 0C~500 0C)
由针状(或条状)铁素 体与粒状渗碳体组成的混 合物。具有较高的屈服强 度和弹性极限,并保持一 定的硬度(40HRC)和韧 性。
应用于弹簧和热锻模具。
二、钢在加热及冷却时的组织转变
回火索氏体(500 0C~650 0C)
由多边形的铁素体与粒 状渗碳体组成的混合物。 具有高强度,兼有高韧性, 硬度:187 HBS。有优良 的综合机械性能。
一、钢的热处理
淬火钢回火时组织转变: ③ 碳化物的转变
在 300 0C ~ 400 0C 温度回火时,ε 碳化物将转变为 Fe3C。400 0C时,过饱和的碳基本完全析出,钢的内应力 基本消除。
转变的过程是以 ε 碳化物重新溶入 α 固溶体,而稳定的 渗碳体相不断地析出的方式进行的。
一、钢的热处理
二、钢在加热及冷却时的组织转变
钢在加热及冷却时的组织转变:
一、钢在加热时的组织转变 二、钢在冷却时的组织转变 三、钢在回火时的转变
二、钢在加热及冷却时的组织转变
一、钢在加热时的组织转变
⑴ 奥氏体形核-钢在加热到 A1 时,奥氏体晶核优先在 铁素体和渗碳体的相界面上形成。
奥氏体晶核形成Leabharlann 二、钢在加热及冷却时的组织转变

钢的加热冷却组织转变

钢的加热冷却组织转变

(F和Fe3C),转变为另一种晶格形式的单相(A)的过程,在这样的相变过程中,必然伴随 着Fe、C原子的扩散和相应的晶格重构。研究证明,α-γ晶格重构过程实际上是固态下重结
晶的过程,因此,同样遵循结晶的基本规律,是一个形核、长大和均匀化的过程。
珠光体向奥氏体的转变可分为以下3个步骤,共析钢中奥氏体形成过程示意图如图6-3
亚共析钢室温下的平衡组织是铁素体和珠光体,因此亚共析钢的奥氏体转变由两个阶段 组成。① 是珠光体向奥氏体的转变(加热到略高Ac1 );② 是铁素体向奥氏体的转变(加热 到Ac1~Ac3之间)。珠光体向奥氏体的转变与共析钢相同。当珠光体向奥氏体转变结束时,在 铁素体晶界上开始形成新的奥氏体晶核,这些新的晶核依靠吸收由先形成的奥氏体中越过晶 界扩散过来的碳原子而不断向铁素体晶粒内部长大。当温度略高于Ac3时,铁素体全部转变成 奥氏体,之后碳原子的扩散还要维持一段时间才能使所有奥氏体的成分达到均匀一致。 2.2.2 过共析钢的奥氏体转变
指在规定加热条件下(把钢加热到930±10℃、保温3~8h)所测得的奥氏体晶粒度。本 质晶粒度的实质是表示钢加热时奥氏体晶粒长大的倾向。不同牌号的钢奥氏体晶粒长大的倾 向是不同的,在一定的温度下把随着温度的升高奥氏体晶粒迅速长大的钢称为本质粗晶粒钢, 而奥氏体的晶粒随温度的升高不易长大的钢称为本质细晶粒钢,钢的本质晶粒度示意图如图 6-8所示。一般需要进行热处理的零件大多采用的是本质细晶粒钢,因为本质细晶粒钢热处理 后易获得细小的实际晶粒度。
过冷或过热现象,在相图上实际的相变温度和平衡临界点就会产生偏移的现象,而且加热或
冷却速度越快,偏移量越大。为了便于区别,通常把实际加热时的各临界点用Ac1、Ac3、Accm 表示,冷却时的各临界点用Ar1、Ar3、Arcm表示。钢的各实际临界点的含义如下:

汽车材料5 钢的热处理

汽车材料5 钢的热处理

汽车材料 第五章
亚共析钢和过共析钢的奥氏 体化过程与共析钢基本相 同。但由于先共析 或二 次Fe3C的存在,要获得全 部奥氏体组织,必须相应
加热到Ac3或Accm以上。
汽车材料 第五章
三、奥氏体晶粒大小及控制 1、奥氏体晶粒度概念 1)奥氏体化刚结 束时的晶粒度称 起始晶粒度,此时 晶粒细小均匀。 随加热温度升高 或保温时间延长, 奥氏体晶粒将进一 步长大,这也是一 个自发的过程。
汽车材料 第五章
2、热处理特点:热处理区别于其他加工工艺如铸造、 压力加工等的特点是只通过改变工件的组织来改变性 能,而不改变其形状。
铸造
轧制
3、热处理适用范围:只适用于固态下发生相变的材
料,不发生固态相变的材料不能用热处理强能变化特点不同,将热 处理工艺分类如下:
汽车材料 第五章
过冷奥氏体在A1到550℃间将转变为珠光体类型 组织,它是铁素体与渗碳体片层相间的机械混合物, 根据片层厚薄不同,又细分为珠光体、索氏体和托 氏体。
珠光体
索氏体
托氏体
汽车材料 第五章
⑴ 珠光体: 形成温度为A1-650℃,片层较厚,500倍光镜下可
辨,用符号P表示。
光镜下形貌
汽车材料 第五章
在鼻尖以上,温度较高,
相变驱动力小。
在鼻尖以下,温度较低,
扩散困难。从而使奥氏
体稳定性增加。
⑵ C曲线明确表示了过冷
奥氏体在不同温度下的
等温转变产物。
汽车材料 第五章
二、过冷奥氏体等温转变产物的组织和性能
随过冷度不同,过冷奥氏体将发生珠光体转变、贝 氏体转变和马氏体转变三种类型转变。 以共析钢为例说明: ㈠ 珠光体转变 1、珠光体的组织形态及性能

钢的热处理钢在加热和冷却时组织转变课件

钢的热处理钢在加热和冷却时组织转变课件

钢在冷却时的组织转变
珠光体的形成
总结词
珠光体是钢在冷却过程中形成的一种组织,由铁素体和渗碳体的层片状交替排 列构成。
详细描述
当钢在冷却时,奥氏体中的碳原子开始扩散并偏聚在铁素体和渗碳体的界面处, 形成富碳的铁素体和贫碳的渗碳体。随着温度的降低,这些富碳的铁素体和贫 碳的渗碳体会逐渐形成层片状结构,最终形成珠光体。
马氏体的转变
总结词
马氏体是钢在冷却过程中形成的一种组织,其特点是具有较 高的硬度和强度。
详细描述
当钢在冷却时,如果冷却速度足够快,奥氏体中的碳原子来 不及扩散,就会形成一种过饱和的固溶体,即马氏体。马氏 体的硬度高、强度大,因此在制造高强度、耐磨性好的刀具、 模具等产品时具有重要的应用。
贝氏体的转变
奥氏体的形成是一个扩 散过程,需要一定的时 间和温度。
04
奥氏体的形成与钢的成 分、加热速度和温度等 因素有关。
奥氏体晶粒的长大
01
02
03
04
随着温度的升高,奥氏体晶粒 逐渐长大。
晶粒的大小对钢的性能有重要 影响,晶粒越细,钢的强度和
韧性越好。
加热温度和时间是影响奥氏体 晶粒大小的主要因素。
为了获得细小的奥氏体晶粒, 通常采用快速加热和短时间保
回火
总结词
回火是一种将淬火后的金属重新加热至低温 并保持一段时间的过程,主要用于消除淬火 过程中产生的内应力、提高金属的韧性和塑 性。
详细描述
回火的主要目的是通过低温加热使金属内部 组织结构发生转变,消除淬火过程中产生的 内应力,提高金属的韧性和塑性。回火工艺 通常包括将淬火后的金属加热到低温回火温
开裂
是指热处理过程中,由于内应力过大 或组织转变不均匀,导致钢的表面出 现裂纹。开裂可以通过优化热处理工 艺、控制冷却速度和改善材料成分来 减少。

汽车机械基础第二节钢的热处理

汽车机械基础第二节钢的热处理

第二节钢的热处理一、钢的热处理原理1.概述热处理是将固态金属或合金采用适当的方式进行加热、保温和冷却以获得所需要的组织结构与性能的工艺。

根据热处理的目的和工艺方法的不同,热处理可分为:热处理方法虽然很多,但任何一种热处理工艺都是由加热、保温、和冷却三个阶段所组成的。

热处理工艺过程可用在温度一时间坐标系中的曲线图表示,这种曲线称为热处理工艺曲线,见图2-5。

图2-5热处理工艺曲线示意图2.钢在加热时的转变在热处理工艺中,钢的加热目的是为了获得奥氏体,奥氏体是钢在高温状态时的组织,其强度及硬度高,塑性良好,晶粒的大小、成分及其均匀化程度,对钢冷却后的组织和性能有重要影响。

因此,钢在加热时,为了得到细小均匀的奥氏体晶粒,必须严格控制加热温度和保温时间,以求在冷却后获得高性能的组织。

3.钢在冷却时的转变冷却是热处理的关键工序,成分相同的钢经加热获得奥氏体组织后,以不同的速度冷却时,将获得不同的力学性能,见表2-1。

表2-1冷却速度与力学性能二、退火与正火1.退火退火是将钢加热到适当温度,保持一定时间,然后缓慢冷却(一般随炉冷却)的热处理工艺。

2.正火正火是指把钢加热到组织转变为奥氏体的临界温度以上保温,使其完全奥氏体化,在空气中冷却的热处理工艺。

三、淬火与回火1.淬火淬火是将钢的组织加热到转变为奥氏体的临界温度以上,保温一定时间,以大于临界冷却速度快速冷却的热处理工艺。

2.回火钢的回火是指将淬火后的钢,在组织转变为奥氏体的临界温度以下加热,保温一定时间,然后冷却到室温的热处理工艺。

四、表面热处理常用的表面热处理方法有表面淬火及化学热处理两种。

1.表面淬火(1)火焰加热表面淬火 (如图2-8所示)(2)感应加热表面淬火 (如图2-9所示)图2-8火焰加热表面淬火2.化学热处理化学热处理是指将钢件放入一定温度的活性介质中保温,使一种或几种元素渗入它的表层,以改变其表层化学成分、组织和性能的热处理工艺。

化学热处理种类很多,最常用的是渗碳和渗氮。

2钢在加热及冷却时的组织转变

2钢在加热及冷却时的组织转变

? 1.加热温度和加热速度的影响
提高加热 T,将加速 A的形成。随着加热 速度的增加 ,奥氏体形成温度升高 (Ac1越高),形成所需的时间缩短。
2.化学成分的影响
随着钢中含碳量增加,铁素体和渗碳体相界 面总量增多,有利于奥氏体的形成。
3. 原始组织的影响
由于奥氏体的晶核是在铁素体和渗碳体的相界 面上形成 ,所以原始组织越细,相界面越多,形 成奥氏体晶核的“基地”越多,奥氏体转变就越快。
§4-2 钢在加热及冷却时的组织转变
一、钢在加热时的组织转变 二、钢在冷却时的组织转变
一、钢在加热时的组织转变
1.钢在加热和冷却时的相变温度
在加热时钢的转变温 度要高于平衡状态下的临 界点;在冷却时要低于平 衡状态下的临界点。
加热时的各临界点: Ac1、Ac3和Accm
冷却时的各临界点: Ar1、Ar3和Arcm
总结 过冷奥氏体转变产物(共析钢)
转变 类型
转变产 物
形成温度, 转变

机制
显微组织特征
HRC
获得 工艺

P
A1~ 650
扩 粗片状, F、Fe 3C相间分布



S
650 ~ 600
型 细片状, F、Fe 3C相间分布
<25 退火 25-35 正火
T
600 ~ 550
极细片状, F、Fe 3C相间分布
过冷奥氏体有等 温转变和连续冷却 转变两种冷却转变 方式(见右图)。
1.奥氏体的等温转变
奥氏体在A1线以上是稳定相,当冷却到A1线以下而又
尚未转变的奥氏体称为过冷奥氏体。这是一种不稳定的过 冷组织,只要经过一段时间的等温保持,它就可以等温转 变为稳定的新相。这种转变就称为奥氏体的等温转变。

钢在加热与冷却时的组织转变

钢在加热与冷却时的组织转变

图3-1 热处理工艺曲线示意图钢在加热与冷却时的组织转变热处理是指采用适当方式对金属材料或工件进行加热、保温和冷却,获得所需组织结构与性能的一种工艺方法。

热处理是强化金属材料、提高产品质量和寿命主要途径之一,在机械制造中绝大多数的零件都要进行热处理。

如机床工业中60%~70%的零件要进行热处理,汽车、拖拉机工业中70%~80%的零件要经过热处理,各种量具、刃具。

模具和滚动轴承几乎100%要进行热处理。

因此热处理在机械制造工业中占有十分重要的地位。

热处理按照加热和冷却方式的不同,可分为以下三类:(1)整体热处理:指对工件整体进行穿透加热的热处理,常用的方法有退火、正火、淬火和回火。

(2)表面热处理:指对工件表层进行热处理,以改变表层组织和性能的热处理,常用的方法有火焰淬火、感应淬火。

(3)化学热处理:指改变工件表层的化学成分、组织和性能的热处理,常用的方法有滲碳、滲氮、碳氮共滲、滲金属等。

热处理的种类和方法很多,但其基本过程都由加热、保温和冷却三个阶段组成,通常用“温度—时间”为坐标的热处理工艺曲线来表示(如图3-1所示)。

改变加热温度、保温时间和冷却速度等参数,都会在一定程度上发生相应的组织转变,进而影响材料的性能。

所以,要了解各种热处理工艺方法,必须首先研究钢在加热(包括保温)和冷却过程中组织变化的规律。

由Fe —Fe3C 相图可知,A1、A3、Acm 线是碳钢在极其缓慢加热和冷却时的相变温度线。

因而这些线上的点都是平衡条件下的相变点。

但在实际生产中,加热或冷却速度都比较快,实际发生组织转变的温度与A1、A3、Acm 都有不同程度的过热度或过冷度(如图3-2)。

通常将加热时的各相变点用Ac1、Ac3、Accm 表示,冷却时的各相变点用Ar1、Ar3、Arcm 表示。

钢的相变点是制定热处理工艺参数的重要依据,可通过查热处理手册或有关手册得到。

图3-2 钢的相变点在Fe-Fe 3C相图上的位置一、钢在加热时的组织转变将钢加热到Ac3或Ac1温度以上,以获得全部或部分奥氏体组织为目的的操作,称为奥氏体化。

钢的热处理及组织转变

钢的热处理及组织转变

温 度 A1
过 冷
奥 氏
A
A→P
P
转变终了线
体 A→B
B
转变开始线
MS
A→M
Mf
M 时间
珠光体型转变 贝氏体型转变 马氏体型转变
二、钢在加热及冷却时的组织转变
① 珠光体型转变:转变温度范围为 A1 ~ 500 0C,又叫高
温转变,是由奥氏体向珠光体的转变,产物形态多数为片
状,特殊情况下为粒状。
温度
二、钢在加热及冷却时的组织转变
钢在加热及冷却时的组织转变:
一、钢在加热时的组织转变 二、钢在冷却时的组织转变 三、钢在回火时的转变
二、钢在加热及冷却时的组织转变
一、钢在加热时的组织转变
⑴ 奥氏体形核-钢在加热到 A1 时,奥氏体晶核优先在 铁素体和渗碳体的相界面上形成。
奥氏体晶核形成
二、钢在加热及冷却时的组织转变
马氏体分解后最终形成过“过饱和 程度较低的马氏体+ 高度弥散的 ε 碳化物”的组织,称为回火马氏体。
一、钢的热处理
淬火钢回火时组织转变: ② 残余奥氏体的分解
当温度超过200℃时,马氏体继续分解,同时,残余奥 氏体也开始分解,转变为下贝氏体或回火马氏体,到 300℃时,残余奥氏体的分解基本结束;
随温度的继续升高,下贝氏体将进一步转变为铁素体和 渗碳体的二相混合物,即珠光体型产物。
钢的热处理及组织转变
一、热处理的概念、类型、作用 二、钢在加热时的组织转变 三、钢在冷却时的组织转变
一、钢的热处理
热处理的概念:钢在固态下加热、保温和冷却,改变其 组织结构,从而获得所需要性能的一种工艺。
热处理的作用:提高和改善钢的性能。 热处理的分类:

汽车材料钢的热处理

汽车材料钢的热处理

㈢ 马氏体转变 马氏体转变是强化钢的重要途径之一。 1、马氏体的晶体结构 碳在α-Fe中的过饱和固溶体称马氏体,用符号M 表示。 马氏体转变时,奥氏体中的碳全部保留到马氏体中。
马 氏 体 组 织
钢的热处理工艺
钢的普通热处理:退火、正火、淬火和回 火
表面淬火:感应加热、火焰加热
钢的表面热处理
表面化学热处理:渗碳、渗氮、 碳氮共渗等
以共析钢的奥氏体形成过程为例 ( 遵循形核和长大

第一步:奥氏体晶核形成:(首先在F与Fe3c相界形核。)
第二步:奥氏体晶核长大:
第三步:残余Fe3c溶解。(铁素体在成分、结构上比Fe3c更接近于奥氏 体,因而 Fe3c 先消失,而残余 Fe3c 随保温时间延长不断溶解直至消 失。) 第四步:奥氏体均匀化。(Fe3c溶解后,其所在部位含碳量仍很高,通 过长时间保温使奥氏体成分趋于均匀。)
根据目的和要求不同,又可以分为完全退火、 球化退火和去应力退火。
1、完全退火:
A)工艺: Ac3以上(30~50℃),保温后随炉或埋入 石灰缓慢冷却,至500 ℃以下后在空气中继续冷却 。
B)目的: 使热加工过程中的造成的粗大晶粒细化, 不均匀组织均匀化,或使中碳以上的碳钢及合金钢 降低硬度,改善切削加工性能。同时消除残余应力。
2、影响奥氏体晶粒长大的因素
⑴ 加热温度和保温时间:
加热温度高、晶粒长大越快,晶粒粗大。 当加热温度一定时,随着保温时间延长,晶粒不断长大, 但长大缓慢,不会无限长大。
⑵ 加热速度:
加热速度越快,形核率越高,时间短,晶粒越细。
(3)钢的成分:
一、冷却时的组织转变
热处理中对钢进行加热和保温的主要目的是为了使钢获得细小
C)目的: 消除铸、锻、焊件等的残余应力,减少变形, 稳定尺寸

第三章1)钢的热处理——加热和冷却的组织变化.

第三章1)钢的热处理——加热和冷却的组织变化.
13
4.奥氏体晶粒度的控制 a. 加热工艺
合理的加热温度(见下图)与保温时间。
b. 钢的成分——合金化 i. A中C%↑→晶粒↑ ii. 合金元素%↑ →晶粒↓
碳化物形成元素:形成稳定碳化物阻碍扩散,细化晶粒;
Al:形成氧或氮化合物于晶界,使形核率↑ 且C扩散受阻→
本质细晶钢; Mn 、P等:促进长大。
示意
→A (Fcc, 0.77)
a. 形核:优先在相界[F,Fe3C] b. 长大: c. 渗碳体完全溶解: d. 碳的均匀化:
7
2)、亚(过)析钢的奥氏体化
亚析钢
P + F →A
过析钢
P+ Fe3C →A
Ac3 Ac1
Accm Ac1
8
3.1.2、奥氏体晶粒大小及控制
1.晶粒度 表征晶体内晶粒大小的量度,通常用长度、面积、体 积或晶粒度级别表示。
第3章
3.1 3.2 3.3 3.4
钢的热处理
钢在加热时的组织转变 钢在冷却时的组织转变 钢的普通热处理 钢的表面热处理
1
热处理是指将钢在固态下加热到预定的温度,保温一 段时间,然后以预定的方式冷却到室温,来改变其内 部组织结构,以获得所需性能的一种热加工工艺。 特点:改变钢的内部组织,而不改变其形状和尺寸。
(3)马氏体
硬度高 C%↑→HRC↑ 针/片状马氏体(高C% ),硬而脆,塑、韧性差; 板条状(低C% ) ,强度高,塑性、韧性好。
40
4.亚(过)共析钢的等温冷却转变曲线
在C曲线左端多一条曲线。 亚:先析出F,
过:先析出Fe3C
碳含量对碳钢C曲线的影响
41
二、影响C曲线的因素
C曲线反映奥氏体的稳定性及分解转变特性,这些取决于奥氏体的化 学成分和加热时的状态。 C曲线的形状位置,不仅对过冷奥氏体等温转变速度和转变产物的性 能具有重要意义,而且对钢的热处理工艺也有指导性作用。

钢在加热和冷却时的转变

钢在加热和冷却时的转变

第七章钢在加热和冷却时的转变§7.1 钢的热处理概述一、钢的热处理1.热处理的定义钢的热处理是指在固态下,将钢加热到一定的温度、保温一定的时间,然后按照一定的方式冷却到室温的一种热加工工艺。

具体的热处理工艺过程可用热处理工艺曲线表示(图7.1)。

从该曲线可以看出:热处理过程由加热、保温、冷却三阶段组成,影响热处理的因素是温度和时间。

2.热处理的原理钢能进行热处理,是由于钢在固态下具有相变。

通过固态相变,可以改变钢的组织结构,从而改变钢的性能。

钢中固态相变的规律称为热处理原理,它是制定热处理的加热温度、保温时间和冷却方式等工艺参数的理论基础。

热处理原理包括钢的加热转变、冷却转变和回火转变,在冷却转变中又可分为:珠光体转变、贝氏体转变和马氏体转变。

3.热处理的作用1)热处理通过改变钢的组织结构,不仅可以改善钢的工艺性能,而且可以提高其使用性能,从而充分发挥钢材的潜力。

2)热处理还可以部分消除钢中的某些缺陷,细化晶粒,降低内应力,使组织和性能更加均匀。

4.热处理的分类1)根据加热、冷却方式的不同,热处理可分为:普通热处理,表面热处理和特殊热处理。

普通热处理又包括退火、正火、淬火和回火,俗称四把火。

表面热处理又包括:表面淬火和化学热处理。

特殊热处理又包括形变热处理和真空热处理。

2)根据生产流程,热处理可分为:预备热处理和最终热处理。

前者是指为满足工件在加工过程中的工艺性能要求进行的热处理,主要有退火和正火。

而后者是指工件加工成型后,为满足其使用性能要求进行的热处理,主要有淬火和回火。

5. 热处理的重要性热处理在冶金行业和机械制造行业中占有重要的地位。

常用的冷、热加工工艺只能在一定程度上改变工件的性能,而要大幅度提高工件的工艺性能和使用性能,必须进行热处理。

例如,热轧后的合金钢钢材要进行热处理,汽车中70%——80%的零件也要进行热处理。

如果把预备热处理也包括进去,几乎所有的工件和零件都要进行热处理。

了解钢在加热和冷却时的组织转变讲课讲稿

了解钢在加热和冷却时的组织转变讲课讲稿

了解钢在加热和冷却时的组织转变
江苏省技工院校
教案首页
课题:了解钢在加热和冷却时的组织转变
教学目的要求: 1.了解热处理的定义、目的、分类及作用;
2.掌握钢加热和保温的目的;
3.掌握钢在冷却转变时的产物及转变曲线。

教学重点、难点:1. 钢加热及保温的目的;2. 奥氏体晶粒度的概念及影响因素;3. 共析钢过冷奥氏体等温冷却曲线中各种温度区域内奥氏体的转变产物及组织形貌,性能特点。

4. 过冷奥氏体连续冷却转变曲线的特点,冷却速度对钢的组织变化和最终性能的影响
授课方法:面授(课堂教学)
教学参考及教具(含电教设备):《金属材料及热处理》
授课执行情况及分析:
板书设计或授课提纲。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2019年10月2日星期三
2.2.1钢在加热和冷却时的组织转变
1.钢在加热时的组织转变(以共析钢(含碳0.77%)为例):
珠光体
2019年10月2日星期三
共析钢(0.77%)在A1以下全部为P P是F和Fe3C组成的机械混合物。 当把共析钢加热到Ac1以上温度时, P→A,这种转变可用下式表示。
P( F +
上,使合金强度、硬度增加的现象。 Fe3C
细晶强化:通过增加过冷度和变质处理细化晶粒,使金属强度、硬度、
塑性和韧性等得到提高。
作 用:提高金属的力学性能,发挥金属材料性能潜力, 提高产品质量,延长产品使用寿命.
热处理
2019年10月2日星期三
任务2.2 钢的热处理
2.2.1 钢在加热和冷却时的组织转变 2.2.2 钢的普通热处理 ………………重点 2.2.3钢的表面热处理……………………1
表面淬火——火焰加热表面淬火、感应加热表面淬火
表面热处理 化学热处理——渗碳、渗氮、碳氮共渗等
工艺曲线:描述热处理加热、保温和冷却三个过程的曲线。
T(℃)
保温
临界温度
2019年10月2日星期三
热处理工艺曲线 t(h)
临界温度---加热得到A的温度
热处理工艺曲线
钢热处理时首先要加热,其目的是 获得均匀而细小的奥氏体组织。
两根T8钢制锯条,同时加热到760℃后
慢冷(随炉冷却)→±20HRC 快冷(水冷) →> 60HRC
空冷→<25HRC------洛氏硬度计 45钢制小轴,加热到830℃后 油冷→±45HRC ------油槽
水冷→ ±56HRC ------水槽
可见:冷却转变决定了钢的性能。
2019年10月2日星期三
(2)要求综合性能较高时——选中碳钢(汽车连杆、曲轴及齿轮、轴)
2021091年9年101月0月2日2日星星期期三三
2.1.5铁碳相图的应用 ——在选材方面的应用
(3)要求弹性极限高的——中高碳钢(汽车上承受交变载荷的弹簧)
2021091年9年101月0月2日2日星星期期三三
2.1.5铁碳相图的应用 ——在选材方面的应用
白口铸铁 —— 2.11 % < w(C) < 6.69 %
共晶成分4.3%铸铁,铸造性能最好
2019年10月2日星期三
2.1.5铁碳相图的应用 ——在选材方面的应用
(1)要求塑韧性好的零件——选wC低的低碳钢
汽车的油底壳 汽缸盖罩
2021091年9年101月0月2日2日星星期期三三
2.1.5铁碳相图的应用 ——在选材方面的应用
A1——PSK Ms——马氏体转变开始线 Mf——马氏体转变终了线 aa′——等温转变开始线 bb′——等温转变终了线
五区
A1 线以上:奥氏体稳定存在区 Ms ~ Mf: 马氏体转变区 aa′以左: 过冷奥氏体区 bb′以右: 转变产物区 aa′~bb′:过冷A与转变产物共存区
2019年10月2日星期三
严格控制保温时间。
注意:1.固态下组织转变,通过加热,原子扩散
2.温度过高,晶粒粗大(晶粒小,强韧性好,反之,则差)
2பைடு நூலகம்19年10月2日星期三
案例1——坦克上的双扭弹簧
2019年10月2日星期三
案例2——沙发弹簧
加热炉
钢加热获得均匀而细小的A晶粒,是为随后的冷却做组织准备, 冷却方式不同,冷却后的组织和性能也不同。
下贝氏体
3)马氏体转变
P S
温度:Ms~Mf
550
产 物:马氏体——碳在α-Fe中的过饱和固溶体,
T
B上
用“M”表示
B下
Wc
组织名称 符号 形态
硬度HRC
M
WC<0.2% 板条马氏体 M板条 板条状
>50HRC 塑韧性好
WC>1.0% 针状马氏体 M针状 针状
65HRC 塑韧性极差、脆
板条马氏体
2019年10月2日星期三
P
>0.4μm
S 0.2 ~0.4μm
T
<0.2μm
10~20 20~30 30~40
T
M+A′ T+M+A′
马氏体——碳在α-Fe中的过饱和固溶体,用“M”表示,>50HRC
2019年10月2日星期三
小结
1.热处理:是将钢在固态下加热、保温、冷却以获得所需组织和性能的工艺。 目 的:提高或改善金属材料的性能,充分挖掘金属材料的性能潜力。
2019年10月2日星期三
钢的热处理概述
定义:
把钢在固态下,通过 加热 保温 冷却 来改变钢内部的组织和性能
目的:
提高和改善钢的性能;充分发挥钢的性能潜力; 提高产品质量,延长产品的使用寿命。
2019年10月2日星期三
2019年10月2日星期三
车刀
三面刃铣刀
2019年10月2日星期三
异型铣刀
使金属强度、硬度提高的现象。
如:冷冲压(低碳钢板压花)。冷变形强化 加工硬化
2019年10月2日星期三
提高金属力学性能的重要途径
固溶强化:通过溶质原子的溶入,而使晶格畸变,使金属强度、硬度升高。
如:碳钢比纯金属强度高. 合金钢比碳钢强度高 F A
弥散强化:当硬而脆的金属化合物呈细小颗粒弥散分布在固溶体基体
热处理生产中的冷却方式
等温冷却 连续冷却
2019年10月2日星期三
2.钢在冷却时的组织转变
(1)过冷A等温转变曲线
热处理工艺曲线
过冷奥氏体:把在Ar1温度以下暂时存在的、不稳定的奥
氏体称为过冷奥氏体。
2019年10月2日星期三
C 曲线
2. 钢在冷却时的组织转变 ——过冷A等温转变曲线
曲线分析
五线
滚动轴承(100%)
2019年10月2日星期三
【案例引入】
据史书记载,三国时期蒲元为诸葛亮锻制出“斩金断玉,削铁如泥”
的神刀3000把。 据说蒲元在冶炼金属、制造刀具上所用方法与常人大不一样,当钢刀制
成后,为了检验钢刀的锋利程度,他在大竹筒中装满铁珠,然后让人举刀 猛劈,结果如同斩草一样,竹筒豁然断成两截,而筒内的铁珠也一分为二。
那么蒲元在冶炼金属、制造刀具上使用了什么方法呢?
其实蒲元对“神刀”进行了热处理---打造---淬火(蘸火)---打磨
那么钢材在热处理后性能为什么会发生改变?又是如何提高钢的强度和 硬度的呢?
2019年10月2日星期三
钢的热处理概述
热处理的分类和工艺曲线
分类
普通热处理—— (四把火:退火、正火、淬火、回火)
经过A化以后的钢,再以不同的方式 冷却,即可得到不同的组织,从而获 得所需要的性能。
2019年10月2日星期三
临界温度---通过铁碳相图确定
Fe-Fe3C相图上: PSK、 GS、 ES 平衡 临 界 点 为: A1、 A3、 Acm 加热时临界点为: Ac1、 Ac3、 Accm 冷却时临界点为: Ar1、 Ar3、 Arcm
温度:550℃~Ms
P
产物:贝氏体——含过饱和碳的铁素体和碳化物
S
组成的机械混合物,用“B”表示。 550
T
等温温度 组织名称 符号 形态
硬度HRC
B上
550~350℃ 上贝氏体 B上 羽毛状
40-45HRC 塑性低、脆
B下
350~Ms 下贝氏体 B下 黑色针状
45-55HRC 塑韧性好
上贝氏体 2019年10月2日星期三
造?A Ld 3.为什么绑扎物件用铁丝(镀锌低碳钢丝),而起
重机吊重物却用钢丝绳(60、65、70钢)? 4.什么钢铆钉要用低碳钢制造? 5.为什么钳工锯T8、T10钢比10、20钢费力,锯条
易磨钝?
2021091年9年101月0月2日2日星星期期三三
3.提高金属力学性能的重要途径有哪些?
答:形变强化、固溶强化、弥散强化、细晶强化。 形变强化:对金属材料进行冷塑性变形,改变其组织、结构,
针状马氏体
混合马氏体
隐晶马氏体
共析钢过冷A等温转变产物的组织和性能
类 型
温度
产物
形态
性能
特点
粗片
P
A r1-650℃ 珠光体(P) >0.4
<25HRC
550
S
P 转 变
Ar1550℃
650-600℃
细片 索氏体(S) 0.4-0.2
25-35HRC
扩散型
T
600-550℃
屈氏体(T)
极细 <0.2
2.含碳量与相的相对量关系(C ):
w(C) ↑→F %↓,Fe3C %↑
3.含碳量与性能关系(d): 硬度:随wC↑而↑ 强度:wC= 0.9% 时最大 塑性、韧性:随wC↑而↓
2021091年9年101月0月2日2日星星期期三三
通过铁碳相图,可以解释一些实际问题:
1.锻造时,为什么把钢加热到1000℃-1200℃?A 2.为什么在1000℃时,钢可锻造,而铸铁却不能锻
65HRC 塑韧性差、

不完全性 体积膨胀
2019年10月2日星期三
(3)过冷A的连续冷却转变曲线:
Ps —— A→P 开始线 Pf —— A→P 终了线 KK'—— P转变终止线 υ k —— 上临界冷却速度 υ k′ —— 下临界冷却速度 MS —— A→ M 开始温度 Mf —— A→ M 终止温度
钻头
热处理使其性能提高2倍以上, 可节省钢材10万吨/年
改 善:A. 消除铸、锻、焊工艺造成的各种缺陷,细化晶粒,
消除偏析,降低内应力,使钢的组织和性能更加均匀。 B. 高(低)碳钢——硬(软),不易切削,经热处理 后,可以调整硬度(230-280HBS),改善切削加工性。
相关文档
最新文档
