力控组态软件教程

力控组态软件教程

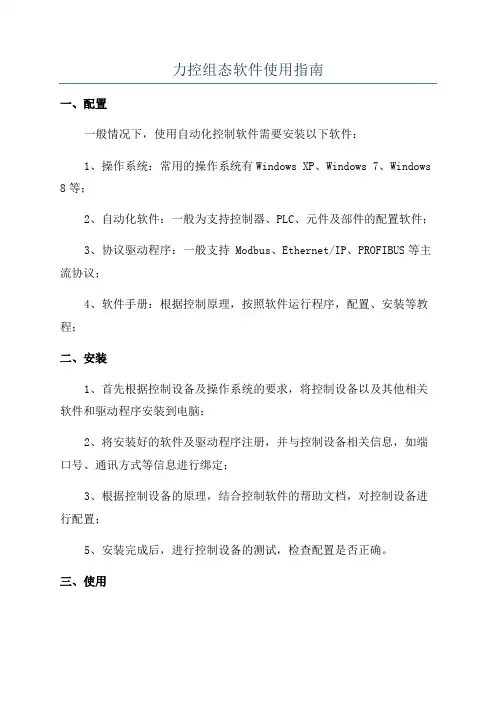

第一节选型及安装

力控通用监控组态软件的正式发行企业版分为开发版和运行版，软件是根据点数进行计价的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，软件内部的中间变量、间接变量等不计点。

力控演示版的开发版和运行版分别有64点的限制，完全免费的不限点数的开发版可以直接咨询三维力控销售部和各地办事处，索要注册号即可以使用，力控正式发行的开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、WWW网络版等。

1. 力控的运行版本

1) 通用监控版

运行在单台PC上完成监控，该版本不包括扩展组件。

2) 标准网络版

由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式，标准服务器端只授权5客户使用，客户端在5个客户端的基础上可增加10、20、50、无限客户端。

3) WWW网络版

用标准的IE浏览器作为“瘦”客户端，在Internet/Intranet上来监控WWW服务器的上的数据，瘦客户端在5个客户端的基础上可增加10、20、50、无限客户端。

2. 扩展组件

包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer

通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。

3.系统要求

1）硬件配置

目前市面上流行的机型完全满足力控的运行要求,推荐配置如下：

CPU：Pentium(R) 4 CPU 2.0GHz以上。

内存：512M以上。

显示器：VGA、SVGA以及支持桌面操作系统的图形适配器，显示256色以上。

并行口或USB口：安装产品授权的加密锁。

2）软件要求

软件没有经过授权，也可以开发和运行，但有如下限制：数据库连接项支持64点，运行系统在线运行时间是1小时。

软件支持的操作系统：WINNT4.0(补丁6)/WIN2000 /WINXP/WIN 2003。

可用于win XP、win7，win10未试过，估计可以？

3）硬件加密锁

软件是通过硬件加密锁进行授权，软件经过授权后可以长时间运行，产品提供的加密锁包括：并口硬件加密锁和USB口硬件加密锁，硬件加密锁使用前必须安装驱动程序。

安装并口硬件加密锁步骤：

在安装加密锁前应关闭计算机电源和外围设备。

第二节创建一个简单工程

2.1 创建简单工程

一、工程总体概况

工业控制中一个项目总的要求可分为5个部分，即控制现场及工艺，执行部件及控制点数，控制设备，现场模拟和监控、数据库。

应用实例：

存储罐液面的实时高度、入口阀门、出口阀门、启动和停止两个按钮；有1个工艺，为罐中液体的配方。

1、控制现场及工艺

控制现场及工艺是在开发工业控制项目和学习组态软件使用时首要掌握的内容。

需要控制的现场是多种多样的，控制内容、控制方式各不相同，工艺要求各

异，控制对象不一样，精度要求也不同。

2、执行部件及控制点数

在本例中，有5个控制点，为存储罐液面的实时高度、入口阀门、出口阀门、启动和停止两个按钮；有1个工艺，为罐中液体的配方。

5个点中入口阀门和出口阀门用电磁阀控制，液面的实时高度用高精度液位传感器检测，两个按钮用常用的机械按钮。

5个点用4个变量：即反映存储罐的液位模拟量、入口阀门的状态为数字量、反映出口阀门开关状态的数字量、控制整个系统的启动与停止的开关量。

3、控制设备

主要考虑设备的稳定性、可靠性和性价比。入口阀门和出口阀门用电磁阀控制，液面的实时高度用高精度液位传感器检测，具体驱动控制电磁阀和检测两个按钮的开关状态用一台PLC（可编程控制器）来实现。即PLC的输出端用两个点接电磁阀，用两个输入点接两个按钮。PLC的串行线与一台工业PC机相连，用A/D转换模块（或用PLC自带的A/D转换单元）将传感器数据输入到工业PC机。由此可见，工业PC机与执行部件之间还要各种板卡、模块、PLC等作为桥梁才能组成一个完整的控制工程。

4、现场模拟和监控

可以用软件将现场情况在工业PC机中模拟出来。

例如：在存储罐的液体控制项目中，可以设计两个按键代替实际的启动和停止开关，再设计出一个存储罐和两个阀门，当用鼠标单击开始按键时入口阀门不

断地向一个空的存储罐内注入某种液体，当存储罐的液位快满时，入口阀门自动关闭，同时出口阀门自动打开，将存储罐内的液体排放到下游。当存储罐的液位快空时，出口阀门自动关闭，入口阀门打开，又开始向快空的存储罐内注入液体，过程如此反复进行。同时将液位的变化用数字显示出来。

在实际控制过程中用一台PLC来实现控制，在仿真时，整个逻辑的控制过程都是用一台仿真PLC（可编程控制器）来实现的。仿真PLC是一个力控的仿真软件，它除了采集储液罐的液位数据，还能判断什么时候应该打开或关闭哪一个阀门，要在计算机屏幕上看到整个系统的运行，实现控制整个系统的启动与停止。

2.2 使用组态软件的一般步骤

组态软件创建新的工程项目的一般过程是：绘制图形界面、创建数据库、配置I/O设备并进行I/O数据连接、建立动画连接、运行及调试。

组态一般步骤：

⑴将开发的工业控制项目中所有I/O点的参数收集齐全，并填写表格。

⑵搞清楚所使用的I/O设备的生产商、种类、型号，使用的通讯接口类型、采用的通讯协议，以便在定义I/O设备时做出准确选择，设备包括PLC、板卡、模块、智能仪表等等。

⑶将所有I/O点的I/O标识收集齐全，并填写表格，I/O标识是唯一地确定一个I/O点的关键字，组态软件通过向I/O设备发出I/O标识来请求其对应的数据。在大多数情况下I/O标识是I/O点的地址或位号名称。

⑷根据工艺过程绘制、设计画面结构和画面草图。

⑸按照第1步统计出的表格，建立实时数据库，正确组态各种变量参数。
