有机发光二极管的材料特点及原理
有机发光二极管
有机发光二极管有机发光二极管（Organic Light Emitting Diode，简称OLED）是一种基于有机半导体材料的光电器件。
它具有自发光、薄、柔性、广色域、高对比度、快速响应等优点，因此在显示技术领域有着广泛的应用前景。
本文将从OLED基本原理、发展历程、应用领域和前景等方面进行介绍。
OLED的基本原理是利用有机材料在电场的作用下发光的特性。
OLED器件结构包括发光层、电子传输层和空穴传输层。
当施加电压时，电子从电子传输层注入发光层，空穴从空穴传输层注入发光层，通过载流子的复合发光，从而产生可见光。
OLED的发光原理与传统的液晶显示器不同，它不需要背光源，因此可以实现自发光。
有机发光二极管起源于20世纪80年代初期的研究工作。
当时的研究人员发现某些有机物质在电场作用下会发光，这为有机发光二极管的发展奠定了基础。
随着有机材料和器件技术的不断进步，OLED 的亮度、效率和稳定性得到了显著提高。
1997年，三星电子推出了世界上第一款商用化的OLED显示器，打开了OLED商业化的大门。
随后，各大厂商纷纷加入到OLED技术的研发和应用中。
OLED在显示技术领域具有广泛的应用前景。
目前，OLED主要应用于手机屏幕、电视机、电子阅读器等消费电子产品中。
相比传统的液晶显示器，OLED具有更高的色域和对比度，能够呈现出更真实、生动的图像。
同时，OLED还具有柔性、轻薄等特点，可以应用于可弯折屏幕、可穿戴设备等领域。
另外，OLED还可以用于照明领域，具有节能、环保的特点。
一些研究者正在探索将OLED应用于医疗、汽车、航空航天等领域。
然而，OLED仍然面临一些挑战和限制。
首先，OLED的寿命较短，发光层易受潮湿和氧气的侵蚀。
其次，OLED的成本较高，目前仍然无法与液晶显示器竞争。
此外，OLED的量子效率仍有提升的空间，需要进一步提高发光效率和能耗。
因此，研究人员正在努力解决这些问题，推动OLED技术的进一步发展。
有机发光二极管实验报告
有机发光二极管实验报告实验报告：有机发光二极管摘要：本实验旨在通过研究有机发光二极管（OLED）的特性和性能，了解其在光电器件领域中的应用潜力。
实验中我们搭建了一个有机发光二极管的电路，并对其进行了电流-电压特性的测试和发光效果的观察。
实验结果表明，有机发光二极管具有低电压驱动、高亮度和寿命长的特点，具备较大的应用前景。
1.引言有机发光二极管（OLED）是一种可以通过在有机材料中施加电场而发光的器件。
它由一层或多层的有机材料薄膜组成，两端设置正负极，并在电场刺激下，能够发出可见光。
OLED具有许多优势，如低电压驱动、高亮度、高对比度和寿命长等，因此在显示屏、照明和光伏电池等领域有着广泛的应用。
2.实验目的1)了解有机发光二极管的基本结构和工作原理；2)掌握有机发光二极管的电流-电压特性；3)观察有机发光二极管的发光效果。
3.实验材料和方法实验材料：有机发光二极管、电流表、电压表、电阻、电源等。
实验步骤：1)将有机发光二极管与电源、电流表和电压表连接成电路；2)依次调整电源电压，记录下电流和电压的数值；3)观察有机发光二极管的发光效果。
4.实验结果与分析实验中我们记录下了不同电流下的电压值，并通过绘制电流-电压曲线进行分析。
同时，我们观察到有机发光二极管的发光效果，并比较了其亮度和颜色与电流的关系。
电流-电压特性曲线显示出明显的非线性特征。
在较低的电流下，电压-电流曲线近似呈线性关系，但在较高电流下，电压随电流增大呈现更为陡峭的增长趋势。
这表明有机发光二极管的电阻不是固定的，随着电压的增加而变化。
观察有机发光二极管的发光效果，我们发现其亮度和颜色与电流的变化呈正相关关系。
随着电流的增加，亮度逐渐增大，并且颜色由较暗的蓝色转变为明亮的蓝色。
这表明有机发光二极管的发光效果可以通过控制电流大小来调节。
5.结论本实验通过研究有机发光二极管的特性和性能，掌握了其电流-电压特性和发光效果。
实验结果表明，有机发光二极管具有低电压驱动、高亮度和寿命长的特点，可以广泛应用于显示屏、照明和光伏电池等领域。

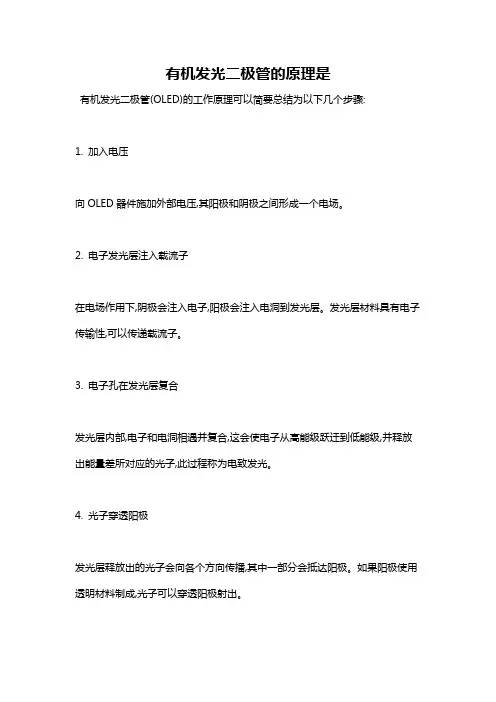

有机发光二极管的原理是
有机发光二极管的原理是
有机发光二极管(OLED)的工作原理可以简要总结为以下几个步骤:
1. 加入电压
向OLED器件施加外部电压,其阳极和阴极之间形成一个电场。
2. 电子发光层注入载流子
在电场作用下,阴极会注入电子,阳极会注入电洞到发光层。
发光层材料具有电子传输性,可以传递载流子。
3. 电子孔在发光层复合
发光层内部,电子和电洞相遇并复合,这会使电子从高能级跃迁到低能级,并释放出能量差所对应的光子,此过程称为电致发光。
4. 光子穿透阳极
发光层释放出的光子会向各个方向传播,其中一部分会抵达阳极。
如果阳极使用透明材料制成,光子可以穿透阳极射出。
5. 形成图像
OLED像素以矩阵排布,通过控制每个像素点的电压及发光强度,可以形成所需要的图像、视频等视觉信息。
6. 色彩调变
通过改变发光层的材料制成,可以emit不同颜色的光,如红绿蓝三原色光,组合可形成各种颜色。
7. 提高发光效率
加入载流子传输层、电子阻隔层等结构,可以提高注入效率,增强载流子复合几率,从而提高发光量子效率。
8. 延长使用寿命
选择稳定的材料,优化各层的厚度,封装技术等,可以大幅延长OLED的使用寿命。
综上所述,OLED的发光原理利用了有机半导体材料的电致发光性能,通过电子迁跃发光形成图像,是一种全固态的自发光显示技术,具有发光效率高、响应速度快
等优点。
有机电致发光材料及器件导论
有机电致发光材料及器件导论引言：近年来，由于有机电致发光材料及器件的研究和应用取得了巨大的进展，成为光电领域的研究热点之一、有机电致发光材料及器件具有很高的发光效率、易于制备、柔性可折叠等特点，被广泛应用于平板显示、照明、生物传感等领域。
本文将介绍有机电致发光材料及器件的基本原理、制备方法以及应用前景。
一、有机电致发光材料的基本原理有机电致发光材料是一种能够通过施加电场来实现发光的材料，其基本原理是在有机半导体材料中注入载流子，通过载流子在材料中的扩散和再组合过程中释放出能量，从而产生发光。
一般来说，有机电致发光材料包括发光层、载流子注入层和电极层等。
载流子注入层用于实现载流子从电极注入到发光层，电极层用于提供足够的电场以驱动载流子在发光层中运动。
二、有机电致发光材料的制备方法1.分子设计法：有机电致发光材料的制备通常需要合成复杂的有机分子，具有特殊的分子结构和能级分布。
通过分子设计法，可以设计出具有良好光电性能的有机分子，进而制备出高效的电致发光材料。
2.整体法：整体法是一种将有机分子溶解在溶剂中，通过溶液沉积、旋涂等技术制备电致发光材料的方法。
这种方法制备的电致发光材料结构均匀、制备成本较低，但是光电转换效率较低。
3.蒸发法：蒸发法是一种将有机分子在真空条件下蒸发沉积在基板上的方法。
这种方法制备的电致发光材料具有较高的光电转换效率和较好的膜层质量，但是制备过程较为复杂。
三、有机电致发光器件的制备方法1.有机电致发光二极管（OLED）：OLED是一种采用有机电致发光材料制备的光电器件，具有高亮度、广色域、快速响应等特点。
OLED器件由ITO透明导电玻璃基板、有机电致发光层、载流子注入层和金属电极等组成。
制备OLED器件的方法主要有真空蒸发法、旋转涂敷法和喷墨印刷法等。
2.有机电致发光场效应晶体管（OFET）：OFET是一种利用有机电致发光材料制备的场效应晶体管。
OFET器件由基底、源极、漏极和门极等组成，其中源极和漏极之间的有机电致发光材料层起到了发光的作用。

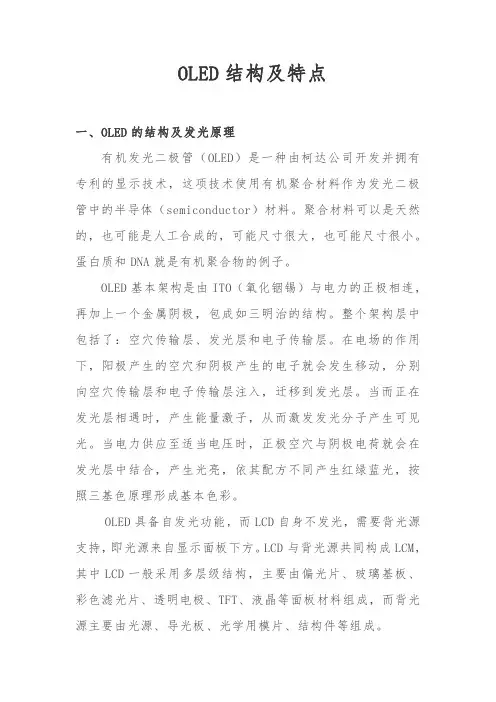

OLED结构及特点
OLED结构及特点一、OLED的结构及发光原理有机发光二极管（OLED）是一种由柯达公司开发并拥有专利的显示技术，这项技术使用有机聚合材料作为发光二极管中的半导体（semiconductor）材料。
聚合材料可以是天然的，也可能是人工合成的，可能尺寸很大，也可能尺寸很小。
蛋白质和DNA就是有机聚合物的例子。
OLED基本架构是由ITO（氧化铟锡）与电力的正极相连，再加上一个金属阴极，包成如三明治的结构。
整个架构层中包括了：空穴传输层、发光层和电子传输层。
在电场的作用下，阳极产生的空穴和阴极产生的电子就会发生移动，分别向空穴传输层和电子传输层注入，迁移到发光层。
当而正在发光层相遇时，产生能量激子，从而激发发光分子产生可见光。
当电力供应至适当电压时，正极空穴与阴极电荷就会在发光层中结合，产生光亮，依其配方不同产生红绿蓝光，按照三基色原理形成基本色彩。
OLED具备自发光功能，而LCD自身不发光，需要背光源支持，即光源来自显示面板下方。
LCD与背光源共同构成LCM，其中LCD一般采用多层级结构，主要由偏光片、玻璃基板、彩色滤光片、透明电极、TFT、液晶等面板材料组成，而背光源主要由光源、导光板、光学用模片、结构件等组成。
二、OLED分类及特点按照驱动方式分类，OLED可以分为AMOLED（AcTIve MatrixOLED，主动矩阵OLED，或称有源矩阵OLED）和PMOLED （Passive MatrixOLED，被动矩阵OLED，或称无源矩阵OLED）。
其中PMOLED单纯的以阴阳极构成矩阵状，以扫描方式点亮阵列中的像素，每个像素都是操作在脉冲模式下，为瞬间高亮度发光，优点是工艺简单、成本较低，缺点是不适合应用在大尺寸与高分辨率面板上，不符合发展趋势。
AMOLED则是采用独立的TFT去控制每个像素，每个像素皆可以连续且独立发光，优点是驱动电压低，发光组件寿命长，缺点是工艺复杂，成本不易控制。
AMOLED占据了OLED市场的绝大部分份额，代表着主流的发展方向，目前市场上所说的OLED产品一般默认是AMOLED。
oled有机发光材料
oled有机发光材料有机发光二极管（OLED）是一种新型的发光材料，它具有高对比度、快速响应、柔性、薄型化等特点，因此在显示技术领域具有广阔的应用前景。
本文将对OLED有机发光材料进行深入探讨，包括其基本原理、材料特性、制备工艺以及应用前景等方面。
OLED有机发光材料是一种由有机化合物构成的发光材料，其发光原理是通过在有机材料中加入电子和空穴，使之在电场的作用下发生复合，从而产生光子。
与传统的LED发光材料相比，OLED有机发光材料具有更高的发光效率和更广泛的发光颜色范围，可以实现全彩显示。
此外，OLED还具有自发光、柔性、薄型化等特点，可以制成柔性显示器、透明显示器等各种形态的显示设备。
在OLED有机发光材料的制备过程中，材料的选择至关重要。
常见的有机发光材料包括有机小分子材料和有机聚合物材料。
有机小分子材料具有较高的发光效率和纯度，但制备工艺复杂，成本较高；而有机聚合物材料具有较低的制备成本和较好的柔性，但发光效率和稳定性有待提高。
因此，如何选择合适的有机发光材料并优化制备工艺，是当前研究的重点之一。
目前，OLED有机发光材料已经在手机、电视、平板电脑等各种显示设备中得到广泛应用。
其优越的显示效果和柔性设计，使其在可穿戴设备、车载显示、智能家居等领域也具有广阔的应用前景。
未来随着技术的不断进步，OLED有机发光材料有望实现更高的发光效率、更广泛的应用领域。
综上所述，OLED有机发光材料作为一种新型的发光材料，具有独特的优势和广阔的应用前景。
随着技术的不断发展，相信OLED有机发光材料将在未来的显示技术领域发挥越来越重要的作用。
希望本文的介绍能够对OLED有机发光材料有所了解，并为相关领域的研究和应用提供一定的参考价值。
OLED结构及发光原理
OLED结构及发光原理OLED（有机发光二极管）是一种采用有机材料作为发光材料的显示技术。
它不同于传统的液晶显示技术，具有更大的发展潜力和优越的显示效果。
OLED结构简单、制作过程简便，还具有自发光、可柔性制造等独特优点。
它的发光原理基于电致发光效应，通过电流激发有机材料产生发光。
下面将详细介绍OLED的结构及发光原理。
OLED的结构主要包括：阳极、有机发光材料层、电子传输层、发光层、空穴传输层和阴极。
其中，阳极和阴极由传导性较好的金属材料制成，如铝或银，阳极通常使用透明导电材料，如氧化铟锡（ITO）。
有机发光材料层则是采用能够发光的有机材料，如聚合物或小分子，作为发光介质。
电子传输层和空穴传输层分别提供电子和空穴的传输路径，以便于材料中电子空穴对的再组合，实现发光效果。
OLED的发光原理主要基于电致发光效应。
当在OLED器件施加电压时，电子从阴极流入发光层，而空穴从阳极流入发光层，通过电子传输层和空穴传输层的导电性，电子和空穴在发光层中相遇，形成电荷复合。
在电荷复合的过程中，能量会以光子的形式释放出来，产生光电效应。
OLED的有机发光材料分为小分子和聚合物两种类型。
小分子OLED主要由四个层组成，即碰撞层、电子传输层、发光层和空穴传输层。
其中，碰撞层旨在提供电子和空穴之间的最大复合机会，电子和空穴通过电传输层和空穴传输层的导电性更容易相互碰撞复合。
而聚合物OLED则是将电子传输层和空穴传输层融合成一层，将发光材料溶解于其中，整个结构更简单。
OLED的发光原理可以通过能带结构理解。
在OLED中，能带是指电子和空穴能量水平的分布。
当施加电压时，电子从阴极流向发光材料层，空穴从阳极流向发光材料层，电子将降至低能级，空穴将升至高能级，随后电子空穴对发生复合，形成发光效果。
OLED的发光原理还与有机材料的分子结构有关。
有机材料通常是由碳、氢、氮、氧等元素组成的复杂有机分子，它们可以通过不同的化学结构和有机化合物进行调控。
OLED结构原理及发光过程
OLED结构原理及发光过程OLED（Organic Light-Emitting Diode，有机发光二极管）是一种基于有机材料的发光技术，具有自发光、高亮度、高对比度、宽可视角度、高响应速度、低功耗等优点，因此被广泛应用于显示和照明领域。
OLED的结构原理主要包括以下几个部分：有机发光层、电子传输层、电子注入层、阳极和阴极。
有机发光层是OLED最核心的部分，它由一种或多种有机分子组成。
这些有机分子被称为发光材料，可以通过电子注入和激发来发光。
常用的有机发光材料包括小分子有机材料和聚合物有机材料。
有机发光层的特点是薄而柔软，能够被制成各种形状，因此OLED可以制成柔性显示器。
电子传输层主要用于电子的传输，将电子从阴极传输到有机发光层。
电子传输层通常是由一种或多种有机材料制成，具有高电子迁移率、低电子空穴生成率和合适的能带结构。
电子注入层位于电子传输层和阳极之间，用于提供电子向有机发光层注入的通道。
电子注入层通常采用低能障材料，以减小电子注入的阻抗。
阳极和阴极分别位于OLED的两端，它们是电流的进出口。
通常情况下，阳极是透明的，以便光线透过。
阴极通常是由有高电子亲和力的金属制成，如铝或钙，以促进电子的注入。
OLED的发光过程主要包括电子注入、载流子复合和发光三个步骤。
在OLED中，电子从阴极注入到有机发光层，形成电子空穴对。
当电子和空穴相互遇到时，发生载流子复合，能量释放出来。
这些能量被部分转化为光子，即发光。
发光的颜色由有机发光材料的能带结构决定，不同的有机发光材料可以发射不同颜色的光。
OLED的发光效率与电子注入效率有关。
提高电子注入效率可以增加发光效率。
为了提高电子注入效率，通常会在有机发光层和阴极之间引入一层低电子能级的材料，以减小电子注入的能障。
此外，还可以通过优化有机分子的结构来提高电子注入效率。
总之，OLED通过电子注入和激发有机发光材料来发光。
它的结构原理包括有机发光层、电子传输层、电子注入层、阳极和阴极。
OLED显示器件的原理及应用
OLED显示器件的原理及应用OLED(有机发光二极管)是一种采用有机材料制造的薄膜发光器件。
它是一种新型的显示技术，具有自发光、宽视角、高对比度、快速响应速度、自发光等优点。
下面将详细介绍OLED显示器件的原理及应用。
一、OLED显示原理1.载流子注入：OLED显示器件中有两种载流子，即电子和空穴，通过不同电极施加电压，使得电子从阴极注入，空穴从阳极注入。
2.载流子复合：电子与空穴在有机发光材料中发生复合，产生激子。
激子有两种形式，一种是束缚态激子，不能辐射发光；另一种是自由态激子，可以辐射发光。
3.激发态的辐射：自由态激子经过光激发后，返回原位产生电子-空穴重新结合并辐射出光子。
光子的颜色是由有机材料的成分和结构决定的。
4.光子辐射：辐射后的光子从有机材料中发射出来，形成OLED的发光区域。
在OLED的显示过程中，通过控制电信号，可以控制光子的发射和灭灯，以实现图像显示。
二、OLED显示器件的主要应用1.平板显示器：OLED显示器件具有极高的对比度和鲜艳的色彩，可以实现更加真实的色彩表现。
因此，OLED显示器件在平板电脑、笔记本电脑等移动设备中得到了广泛应用。
2.智能手机：OLED显示器件具有自发光的特性，因此可以做得更薄更轻，并且显示效果更好。
目前，大部分高端智能手机都采用了OLED显示屏。
3.电视：OLED显示器件可以自发光，并且响应速度极快，可以达到毫秒级别的响应速度，因此可以实现更加流畅的动态图像显示，并且在高对比度下也能够保持图像的清晰度。
因此，OLED显示器件在高端电视领域得到了广泛应用。
4.车载显示器：OLED显示器件可以在宽视角下保持图像的清晰度，因此在车载显示器领域得到了广泛应用。
车载显示器可以用于导航、娱乐系统等。
5.可穿戴设备：OLED显示器件具备柔性和薄型的特点，可以与曲面结合，可以制作柔性显示屏。
因此，在可穿戴设备领域，OLED显示器件得到了广泛应用，如智能手表、智能眼镜等。
OLED的结构原理及优缺点
OLED的结构原理及优缺点OLED，即有机发光二极管（Organic Light Emitting Diode），是一种采用可溶于有机物作为发光材料的显示技术。
OLED显示器的结构原理和优缺点如下：结构原理：OLED显示器由五个主要组件构成：有机电致发光材料层，电子传输层，电子注入层，阳极和阴极。
1.有机电致发光材料层：以有机化合物为基础的发光物质，其能实现电荷迁移并且产生可见的光。
2.电子传输层：用于将电子传输到有机电致发光材料层，在OLED显示器中发挥电子注入和电子传输的作用。
3.电子注入层：用于在阳极和阴极之间注入电子，以便在有机电致发光材料层中产生电流。
4.阳极和阴极：阳极是用于注入正电子，阴极是用于注入电子，它们之间形成电场以促进电子的注入。
工作原理：当有正向电压施加在阳极上，负向电压施加在阴极上时，电子从阴极注入到电子传输层，同时空穴从阳极注入到电子传输层。
当电子和空穴在有机电致发光材料层相遇时，会发生复合并产生光子。
这样产生的光子经过OLED的透明阳极出射，形成可见光。
优点：1.自发光：OLED显示器的每个像素都是自发光的，不需要背光模块，所以可以实现更高的对比度和更大的观看角度。
2.快速响应时间：OLED的响应时间很快，可以达到微秒级，对于快速移动的视觉效果非常适用。
3.极薄柔性：OLED显示器可以制作得非常薄且柔韧，可用于制作弯曲、折叠、卷曲等形状的显示屏。
4.良好的颜色表现：OLED显示器可以实现广色域，能够更准确地还原色彩，并且颜色饱和度高。
5.能耗低：OLED显示器只有在亮度变化时才需要耗电，黑色区域不需要能量供应，因此在显示大量黑色内容时可以实现较低的能耗。
缺点：1.寿命短：OLED显示器的寿命相对较短，其有机发光材料和有机电子传输层会随着时间推移而逐渐退化。
2.显示一致性差：由于有机材料的本质，OLED显示器容易产生亮度和颜色的不均匀现象，尤其在大面积的显示中更明显。
oled的基本原理
oled的基本原理OLED表示有机发光二极管，是一种新兴的显示技术，广泛应用于智能手机、平板电脑和电视等电子设备中。
OLED具有高对比度、高亮度、低功耗和高灵敏度等优点，其基本原理是有机材料在电场激发下发光。
本文将介绍OLED的基本原理及其工作原理。
一、OLED的基本原理OLED的基本原理是在两个电极之间夹入有机薄膜，在电极间加上电压时，有机薄膜中的有机分子的电子和空穴会在能带中受到光激发而达到激发态，电子从激发态回到基态的过程中，通过冷发光将能量释放出来，从而在有机薄膜中发生电致发光。
OLED是通过在有机材料中输送电流时激发电子，产生光子，从而发光。
二、OLED的类型OLED可以分为有机小分子OLED和有机高分子OLED两种类型。
有机小分子OLED是由蒸发在基板上的有机小分子制成的，具有高色彩还原性和高分辨率等优点，但其寿命较短且制程成本高。
有机高分子OLED是由有机聚合物制成的，具有寿命长、制程成本低等优点，但其中电子与空穴的复合效率低，容易受到温度、湿度等环境因素的影响。
三、OLED的工作原理OLED的工作原理基于半导体材料的特性和电致发光的原理。
OLED由负载层、发光层、电子传输层和电子注入层组成。
1.电子注入层电子注入层是指一种导电材料，它与阴极接触，并将阴极处注入的电子输送到接近发光层的位置。
这些电子在注入过程中将穿过电子传输层并被输送到另一段电极。
2.电子传输层电子传输层主要与电子注入层紧密连结，其功能是将电子从电子注入层输送到发光层的位置，并充当缓冲区，以保护电子注入层和发光层之间的界面。
电子传输层还可以调节电荷播撒，以提高设备效率。
3.发光层通过电流在有机薄膜中进行通信，激发激子的生成。
激子是由电子和空穴组成的不稳定关系，只有当它们相遇时才会发生。
激子在较短的时间内发生脱离跃迁，产生发光。
因此OLED可以在无需背光的情况下发出明亮的光。
4.负载层负载层用于限制对流和调节电荷产生的位置，以达到更高的效率。
发光二极管 有机空穴传输层材料
1. 引言发光二极管（Light Emitting Diode，LED）作为一种能够通过电致发光实现能量转换的半导体器件，已经在各种领域得到了广泛的应用，比如照明、显示、通信和生物医学等。
而有机空穴传输层材料（Organic Hole Transport Layer，OHTL）则是有机电子器件中的一种重要材料，具有良好的电学性能和化学稳定性。
本文将对发光二极管和有机空穴传输层材料进行深入探讨，以帮助读者更好地理解这两个主题。
2. 发光二极管发光二极管是一种半导体器件，具有正向电压下正向导通，反向电压下反向断开的特性。
其工作原理是通过载流子的复合发光来实现能量的转换。
在发光二极管中，P型掺杂层和N型掺杂层之间存在能隙，当电子从N型区域穿越PN结到达P型区域时，与空穴复合并释放出能量，产生光子。
这些光子经过不断的反射和折射，在半导体材料中形成激发态的激发态复合辐射，最终形成可见光或红外线的辐射。
3. 有机空穴传输层材料有机空穴传输层材料是有机电子器件中的一种重要材料，可用于有机发光二极管（OLED）、有机太阳能电池等器件中。
它主要的作用是在有机半导体材料与电极之间形成连续平整的电子传输通道，从而提高器件的电学性能和光学性能。
有机空穴传输层材料通常是由有机小分子或聚合物材料构成，具有良好的可溶性、可加工性和光学性能，能够有效地提高器件的稳定性和寿命。
4. 深入探讨在发光二极管中，光的产生过程是通过载流子的复合发光来实现的。
而有机空穴传输层材料则是在有机电子器件中起到了重要的作用。
它不仅能够提高器件的电学性能和光学性能，还能够增强器件的稳定性和寿命。
发光二极管与有机空穴传输层材料都是有机电子器件中不可或缺的组成部分，对于推动有机电子器件的发展具有重要意义。
5. 我的观点作为文章写手，我认为发光二极管和有机空穴传输层材料的深入探讨对于推动有机电子器件的发展具有重要意义。
通过对这两个主题的深入了解，可以更好地理解有机电子器件的工作原理和性能特点，为未来的有机电子器件的设计和应用提供重要的参考和指导。
变色有机发光二极管
变色有机发光二极管
变色有机发光二极管是一种新型的光电器件，其主要作用是将电能转化为光能。
由于其具有低功率、高效率、使用寿命长等优点，因此被广泛应用于照明、显示、信息传输及生物医学等领域。
变色有机发光二极管的工作原理是通过有机小分子或聚合物材料在电场效应下产生电致发光现象。
其最大的特点是具有可控的发光颜色，可以实现从红光到绿光、蓝光等不同颜色的发光，从而满足不同颜色的照明和显示需求。
与传统的LED相比，变色有机发光二极管具有更好的光线均匀性和色彩还原性，可以实现更加真实的颜色效果，避免了传统LED中存在的色温不均、色彩失真等问题。
此外，由于其所采用的材料具有极高的光学纯度和热稳定性，因此可以实现更长的使用寿命和更高的能耗效率。
此外，该器件还具有极佳的柔性、厚度、透明度等特性，可以应用于曲面显示、柔性电子等领域，并成为了未来高性能、低功耗光电器件的理想之选。
需要指出的是，虽然变色有机发光二极管在照明、显示、生物医学等领域具有广泛的应用前景，但是其研发和生产仍存在一定的难度和成本限制，目前尚未形成规模化生产和市场规模。
因此，未来需要针对其生产工艺和成本等方面进行进一步研究和优化，以实现其广泛应用和商业化。
oled有机发光材料 类型
oled有机发光材料类型摘要：1.OLED 简介2.OLED 有机发光材料的类型3.OLED 发光原理4.OLED 的优势与应用领域5.我国OLED 产业发展现状与前景正文：一、OLED 简介OLED（Organic Light Emitting Diode，有机发光二极管）是一种无背光源、无液晶的自发光显示技术。
它具有优异的色彩饱和度、对比度和反应速度，且材质轻薄、可透明、可柔性，能够实现多样化的设计。
二、OLED 有机发光材料的类型OLED 有机发光材料主要包括以下几种类型：1.小分子有机发光材料：如磷光材料、荧光材料等。
2.高分子有机发光材料：也称为高分子发光二极管（PLED），由英国剑桥大学的杰里米·伯勒德及其同事首先发现。
聚合物大多由小的有机分子以链状方式结合在一起，以旋涂法形成高分子有机发光二极管。
3.无机发光材料：如氧化亚铁（Fe2O3）等。
三、OLED 发光原理OLED 的发光原理主要是通过有机发光材料在电场作用下产生载流子，载流子复合释放出能量而产生光。
具体来说，当给OLED 施加电压时，正负极之间的电子和空穴通过有机发光材料层传输，并在发光层复合，从而产生光。
四、OLED 的优势与应用领域OLED 具有自发光、广视角、高对比度、低功耗、高响应速度等优点，广泛应用于手机、电视、平板电脑等显示领域。
同时，OLED 还具有透明、柔性等特点，为未来显示技术的创新提供了更多可能。
五、我国OLED 产业发展现状与前景我国OLED 产业目前吸引了大量关注，无在乎以下的几个方面因素：首先，OLED 是未来极具潜力的平板显示产品，符合超薄、节能、低成本、环保等硬件要求；其次，OLED 产品处于开发初期，新的应用领域有待开拓，中国有机会在OLED 领域处于领先水平；最后，国家政策以大力发展平板显示行业为政策导向，中国大陆投资OLED 产业的力度不断加大。
解释有机发光二极管的外量子效率
解释有机发光二极管的外量子效率引言有机发光二极管（OLEDs）是一种基于有机材料的光电器件，具有较高的发光效率和灵活性。
在OLEDs中，外量子效率（EQE）是衡量其光电转换效率的重要指标之一。
本文将对OLEDs的外量子效率进行详细的解释和探讨。
什么是有机发光二极管？有机发光二极管（OLEDs）是一种光电器件，由有机材料构成的发光层被夹在两个电极之间。
当电流通过OLEDs时，电荷在有机材料中注入，并在发光层中复合，产生光子并发射光。
OLEDs具有以下优点： - 发光效率高：OLEDs能够将电流转化为光的效率较高，可以实现较高的亮度输出。
- 灵活性：由于有机材料的柔性，OLEDs可以制成柔性显示器，并适应各种复杂的曲面形状。
- 能耗低：相对于传统的液晶显示器，OLEDs在低亮度状态下的能耗更低。
外量子效率是什么？在OLEDs中，外量子效率（EQE）是衡量其光电转换效率的指标之一。
它表示在注入相同数量的电子和空穴的情况下，实际可观测到的光子数量与注入载流子数量之间的比例。
外量子效率可以用下面的公式计算：EQE = (发射光子数 / 注入载流子数) × 100%外量子效率的单位为百分比，值越高表示OLEDs转化电流为光的效率越高。
影响外量子效率的因素1. 配置OLEDs的结构和材料的选择会影响外量子效率。
例如，发光层的厚度、载流子注入层的材料等都会对光电转换效率产生影响。
2. 径向分布在OLEDs的结构中，载流子的径向分布也会对外量子效率产生影响。
如果载流子在发光区域内的径向分布较好，那么电荷的复合率将提高，进而提高OLEDs的外量子效率。
3. 电荷载流子注入平衡在OLEDs中，电子和空穴的注入平衡也会对外量子效率产生影响。
如果电子和空穴的注入平衡较好，那么电荷的复合效率将增加，从而提高OLEDs的外量子效率。
4. 电荷注入效率电荷的注入效率也是影响OLEDs外量子效率的重要因素之一。
如果载流子注入的效率较高，那么光电转换效率也会相应提高。
有机发光二极管的原理与应用
有机发光二极管的原理与应用1. 引言有机发光二极管（Organic Light Emitting Diode，简称OLED）是一种新型的发光器件，具有自发光、大视角、薄型柔性、低功耗等特点，被广泛应用于显示技术、照明技术以及光电子学领域。
本文将介绍有机发光二极管的原理以及其在各个领域的应用。
2. 有机发光二极管的原理有机发光二极管的发光原理是基于有机材料在电场作用下的电致发光效应。
具体的工作原理如下所述：2.1 发光材料有机发光二极管的发光材料主要由有机分子构成，其分子结构的特殊性使得材料能够在电场的作用下发生电致发光。
有机发光材料的种类多样，如有机聚合物、有机小分子等。
2.2 发光机制有机发光二极管的发光机制主要包括激子和载流子复合两种方式。
•激子发光：有机材料在电场的作用下，电子与空穴结合形成一个中性激子，当激子解离时，产生能量释放的光子，从而实现发光效果。
•载流子复合发光：当有机材料中电子与空穴被注入后，它们会自由移动并相遇，最终发生复合，产生能量释放的光子。
2.3 结构有机发光二极管的结构一般由发光层、载流子注入层、电子传输层和空穴传输层等部分组成。
其中，发光层是实现发光的关键部分，而载流子注入层、电子传输层和空穴传输层则用于控制载流子的注入和传输。
3. 有机发光二极管的应用有机发光二极管在各个领域都有广泛的应用，以下将分别介绍其在显示技术、照明技术以及光电子学领域的应用。
3.1 显示技术有机发光二极管广泛应用于显示屏技术中，其自发光、大视角和高对比度的特点使得其成为了替代传统液晶显示屏的理想选择。
有机发光二极管显示屏在手机、电视、电子书等电子设备中得到了广泛的应用。
•电子设备显示屏：有机发光二极管可以实现高分辨率、快速响应和真实色彩表现，提供了更好的用户视觉体验。
•柔性显示屏：有机发光二极管可以制备成柔性的薄膜结构，使得显示器能够具有弯曲性和可折叠性，应用于可穿戴设备、可弯曲屏幕等领域。
有机电致发光二极管
有机电致发光二极管
1 什么是有机电致发光二极管
有机电致发光二极管（Organic Light Emitting Diode，简称OLED）是一种全新的发光原理，由有机材料层构成，在电场的作用下通过自发光辐射光来实现发光的功能。
其与传统的封闭式发光二极管工作原理不同，具有薄膜体积小、耐热性好、易被电解、寿命长、能效高等特点。
2 OLED特性
OLED相对传统发光技术，具有更灵活的制备条件，特别是不需要安装光源，开放式发光，直接利用有机物或聚合物在电场作用下发出明亮的光，所以有机电致发光二极管具有：
（1）明亮性好：有机电致发光材料的发光强度可以达到高于传统的白光EML管的效果；
（2）薄膜厚度小：有机电致发光的厚度可以比较薄；
（3）色温高：具有高色温发光材料既可以发出白光又有如同太阳一般的自然光；
（4）耐热性好：有机电致发光的耐热性高于传统的发光技术；
（5）寿命长：材料的使用寿命可以达到10万小时以上。
3 应用
有机电致发光二极管应用于新能源、能源改造、汽车产业、航空
航天等领域，可以用作汽车尾灯、便携式电子设备苹果面板，触摸式
智能手机等；医学检测，为医院检查和检验提供高质量的亮度和色彩。
此外，OLED可以用于航空航天技术，尤其是用于太阳能电池，可以有
效的发挥其彩色发光的特性，减少太阳能电池的体积并提高它的可靠
性和可用性。
从以上内容可以看出，有机电致发光二极管具有很多优点，被广
泛应用于科技技术。
未来，OLED将在大量的科技应用领域将会发挥重
要作用。
有机荧光材料
有机荧光材料有机荧光材料是一类具有发光性质的有机化合物，广泛应用于荧光显示、荧光灯、有机发光二极管（OLED）、生物成像等领域。
相比于无机材料，有机荧光材料具有颜色可调性、溶解性好、加工性能强等优势，因此得到了广泛的研究和应用。
有机荧光材料的发光机理是通过吸收外界的光能，然后重新发射出长波长的光，通常表现为荧光。
这是由于有机荧光材料分子内部含有能级分布不均匀的芳香环，通过电子的跃迁从较高的激发态向较低的基态过程中，释放出能量并转化为可见光的光辐射。
有机荧光材料的分子结构可以通过合成设计来调控其光学性能和发光颜色。
通过调整它们的芳香环结构、共轭程度和官能团的引入，可以使有机荧光材料发射各种颜色的光，从紫光到红光，甚至近红外区域，朝着白色光发展。
以荧光显示为例，有机荧光材料可以被加工成薄膜形式，涂覆在透明的电极之间，构成荧光显示器的像素单元。
当电流通过时，有机荧光材料受到电荷注入，电荷在分子中传输，并在碰撞过程中激发激发态，最终返回到基态时放出光能。
根据荧光材料的不同，可以实现不同颜色的发光单元，形成彩色显示。
与传统的无机发光材料相比，有机荧光材料具有以下特点和优势：1. 颜色可调性：有机荧光材料可以通过调整分子结构来改变其发光颜色，可以实现各种颜色的发光单元。
2. 加工性能强：有机荧光材料可以溶于有机溶剂，通过溶液法或真空沉积等工艺加工成薄膜形式，便于制造灵活、可弯曲的显示器件。
3. 能效高：有机荧光材料的发光效率较高，可以实现较低的能源消耗，具有较高的发光亮度。
4. 可持续发展：相较于无机荧光材料，有机荧光材料更易于回收再利用，具有较低的环境风险。
然而，有机荧光材料也存在一些问题，如光稳定性较差、热稳定性较差、使用寿命短等。
因此，研究人员一直致力于开发更稳定、更高效的有机荧光材料，并探索新的发光机制和应用领域。
综上所述，有机荧光材料具有颜色可调性、加工性能强等优势，广泛应用于荧光显示、荧光灯、OLED等领域，是发光材料领域的重要研究方向之一。
发光二极管的材料
发光二极管的材料发光二极管（LED）是一种半导体元件，它可以实现彩色发光。
它是一种节能、高效、安全、可靠的发光源，在可视光通信等领域得到了广泛应用，具有重要的经济和社会意义。
LED的材料包括基材、肖特基晶体管（SCRs）、金属材料、电镀材料和外部发光材料等。
一、基材LED的基材可以选择铝、铜等金属材料或玻璃材料，这些材料都具有良好的热导性和电导性。
主要选用铝和铜材料，因为它们具有良好的热延伸性，能够良好地维持器件的耐久性。
二、肖特基晶体管（SCRs）LED的肖特基晶体管（SCRs）是一种金属-有机电路材料，也称为半导体晶体片，它可以用于控制电子元件内部的某些电源。
它们的工作原理是通过电荷的聚集或散发来控制电子元件的电荷流。
相比其他电子元件，SCRs的性能更加稳定，耐高温，所以它们在LED中得到了广泛应用。
三、金属材料LED需要使用金属材料，它们能够把电能转化为发光能量。
一般选用质量较轻的金属，如铝、铁、铅和锡等。
这些金属具有良好的电导性和热导性，能够有效的传递电能，使LED的发光效果更好。
四、电镀材料电镀是在金属表面一层薄膜，它可以防止金属的腐蚀和潮湿，使LED的使用寿命更长。
一般来说，在LED生产中选用的电镀材料主要有电镀铜、镍、锌等。
五、外部发光材料LED外部发光材料一般使用铝合金、玉米和其他复合材料，它们通常具有良好的热传导性和良好的透明性，能够实现发光效果。
总之，LED的材料种类繁多，它们有助于该产品具备良好的发光效果和特性，并能满足各种不同使用需求。
因此，LED材料的选择非常重要，可以确保LED有一个更长的使用寿命和更佳的性能。
oled材料
oled材料OLED材料。
OLED（Organic Light-Emitting Diode）有机发光二极管是一种新型的显示技术，它具有自发光、超薄、高对比度、快速响应、视角宽等特点，因此在手机、电视、显示屏等领域得到了广泛的应用。
而OLED材料作为OLED技术的核心，对于显示效果和性能起着至关重要的作用。
首先，OLED材料具有自发光特性。
与传统的液晶显示技术不同，OLED材料无需背光模块，其本身具有自发光的特性，因此可以实现更加纯净、清晰的显示效果。
这也使得OLED显示屏在厚度上得以大幅度减小，极大地提高了设备的轻薄化程度，为便携设备的发展提供了可能。
其次，OLED材料具有高对比度和快速响应的特点。
由于OLED材料可以实现每个像素点的独立发光，因此可以实现绝对的黑色，从而大大提高了显示屏的对比度。
而且，OLED材料的响应速度非常快，可以实现快速的刷新频率，使得显示效果更加流畅自然。
此外，OLED材料还具有视角宽的特点。
传统的液晶显示屏在视角偏移时会出现颜色变化和亮度下降的情况，而OLED材料可以实现几乎180度的视角范围内保持一致的显示效果，无论从哪个角度观看都能够获得清晰的显示效果。
然而，目前OLED材料也面临着一些挑战。
首先是寿命和稳定性问题，OLED材料的使用寿命相对较短，尤其是蓝色OLED的寿命较其他颜色更短，这需要材料科学家们不断地进行研究和改进。
其次是制造成本问题，目前OLED材料的制造成本相对较高，这也制约了其在大规模应用中的普及。
综上所述，OLED材料作为OLED技术的核心，具有自发光、高对比度、快速响应、视角宽等优点，为显示技术的发展带来了巨大的推动力。
然而，也需要不断地进行研究和改进，以克服其在寿命、稳定性和制造成本等方面的挑战，进一步推动OLED技术的发展和应用。
Oled材料的研究和应用前景无疑是值得期待的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 激子会使得器件发光层中的有机分子被活化，进而使得有机分子最外层的电子从基态跃迁到激 发态，由于处于激发态的电子极其不稳定，其会向基态跃迁，在跃迁的过程中会有能量以光的
激子衰减 形式被释放出来，进而实现了器件的发光。
未来展望
虽然OLED显示产品已经进入了实用化的阶段，并在中小尺寸 的应用（如手机）上与LCD形成了有力的竞争，但OLED的技术优 势远未体现出来，高效率、高稳定性和低成本的有机电致发光材 料及其配套材料的开发都将是该领域艰巨而长期的工作，同时量 产技术和纯化技术更是未来OLED材 料领域研究的重点。未来， OLED显示产品和技术将向着小尺寸－中尺寸－大尺寸－超大尺寸、 单 色－多色－彩色、无源驱动－有源驱动、硬屏－软屏（柔性显 示）、高分辨率、透明显示及低成本制作的方向发展。
总之，无论是在显示领域，还是在照明领域的应用，OLED最终必须解 决成本问题，才能在市场中具有竞争力。
参考文献
[1] 马东阁 OLED显示与照明——从基础研究到未来的应用 [ A ]. 光学与光电技术，2016 (6): 16-3 [2] 王云景，方勇军 OLED显示器件的原理及应用 [ B ] . 仪表技术，2007(08): 32-3 [3] 段炼，邱勇 有机发光材料与器件研究进展 [ A ] . 材料研究学报，2015(05): 29-5 [4] 费民权 OLED: 显示器件的未来[ J ] . 显示器件技术, 2004, (1): 1 - 8 [5] 程晓红, 等 有机电致发光材料研究新进展[ J ] . 云南化工, 2005, (4): 1 - 5 [6] 章百宝,姚毅 OLED显示屏接口电路的设计 [ J ] . 兵工自动化, 2006, (9): 86 -92
发展历史
20世纪60年代，Pope等人就发现了有机半导体材料的电致发光 现象，但因为他们采用单晶蒽作为发光层，器件驱动电压高，发光 亮度低，并没有引起人们的重视。
1987 年，美国 Kodak 公司的 Tang 等人采用有机小分子半导体 材料研制成功低电压、高亮度的有机发光二极管(OLED)，第一次 展示出了有机发光器件广泛的应用前景。
此后，OLED 成为学术界和产业界的研究热点，OLED 的出现和 发展带动了有机光电材料和器件的迅速发展。
发展历史
OLED技术的发展史是与OLED材料与器件的发展密不可分的。 荧光材料为最早应用的第一代OLED 材料，此类材料受自旋禁阻的 限制只能利用25%的单线态激子发光，限制了器件的效率。
1998年，Forrest报道了磷光材料发光器件可达到100%的内量子 效率。目前效率最高的报道都是基于磷光材料，但是磷光材料价格 比较高，器件的稳定性也比荧光的差，且蓝色磷光材料的效率和寿 命一直达不到产业的要求。
材料特点
OLED材料按发光性质又可分为荧光材料和磷光材料，荧光材 料是单重态激子发光，由于受电子自旋统计的限制，其器件的内量 子效率最大不超过25％，但荧光材料具有器件长期稳定性的优点。
磷光材料是三重态激子发光，由于可以实现100％的激子发射， 因此用磷光材料制备的OLED具有高效率的特点，但目前蓝光磷光材 料仍然存在稳定性的问题，极大地限制了磷光材料的应用。
另一种是静态的驱动方式(AM -OLED)。这种方式是制作薄膜 晶体管(TFT)阵列 ， 每一个晶体管对应一个OLED像素 ， 需要像素 点亮时，打开相应的晶体管驱动OLED，并使之连续发光。
一、显示领域
应用领域
作为显示器件, OLED具有全固态、主动发光、高对比度、响应速度 快、视角宽、色彩逼真、清晰度高、超薄、易于柔性显示等诸多优点。 目前OLED已广泛应用于手机、个人数据处理器等中小尺寸显示产品。据 NFD Display Search公司预测, 2020年之后将超过350亿美元，届时， OLED电视将成为最大的应用。
小分子和高分子材料它们的差异主要表现在器件的制备工艺不 同，小分子材料主要采用真空热蒸发工艺，高分子材料则采用更简 单的旋转涂覆或喷墨工艺。目前真正在OLED产品中应用的是热蒸镀 的小分子材料，而高分子材料其器件的性能还远没有达到要求，但 其简单的加工工艺为未来OLED的应用降低成本提供了有效途径。
还有电极材料，在阳极材料的选择上，材料本身必须具有 高功函数和好的透光性，具有4.5~5.3eV的高功函数、性质稳 定且透光的ITO透明导电膜已经被广泛应用于阳极。在阴极部 分，为了增加元件的发光效率，电子的注入通常需要低功函数 的Ag、Al、Ca、In、Li与Mg等金属，或低功函数的复合金属 来制作阴极。
Thank You For Watching !
二、照明领域
应用领域
作为照明光源，除了和无机LED一样具有绿色、环保、节能等优越 性能外，OLED还具有有别于无机LED的独特的优点：
1. 目前唯一的面光源，其光利用率高； 2. 非常容易用简单的工艺如印刷技术做 成大面积； 3. 可以做在塑料等超薄、轻重量的柔性 基板上，具有轻、薄、可弯曲等特点，应 用更加灵活、方便； 4. 目前唯一一个可作成透明的照明光源。
OLED不像LED那样以单个像素为主 ， 而是需要大量像素的组 合，形成OLED 阵列。要点亮这些像素就需要相应的驱动电路 ， 一般通过两种方式来实现。
一种是以动态扫描的方式(PM-OLED)。这种方式采用共阴极 结构 ， 即把各像素的阴极与行电极相连 ， 而阳极与列电极相接 ， 行列交叉点组成像素矩阵 。 当需要某一行发光时 ， 与之交叉的相 应列都加上正电压 ， 无关列上不加电压 ， 此时该行若接地就可以 点亮该行 , 以此类推形成逐行扫描。
材料特点
最近，人们通过分子结构的设计来 减小单重态和三重态能级的能级差， 实现了三重态激子到单重态激子的上 转换过程，合成出了同样具有100％ 激子利用率的热失活延迟荧光材料， 这类材料不但具有荧光材料的高稳定 性的优点，也具有磷光材料高效率的 特性，被认为是第三代OLED材料。
材料特点
除了发光材料，OLED器件中的配套材料也非常重要，如电 子传输材料和空穴传输材料，其要求必须具有良好的成膜特性、 良好的电、热稳定性和高的载流子迁移特性。
工作原理
OLED是一种电流注入型器件，它的电致发光包括载流子注入、载流子 传输、载流子复合和激子衰减四个过程，它们直接决定了器件的性能。
工作原理
• OLED在电场的作用下，阳极产生的空穴和阴极产生的电子就会发生移动，分别向空穴传输层 载流子注入 和电子传输层移动。
• 电子传输层和空穴传输层会分别将电子和空穴移动到器件发光层的界面处，使得器件发光层界 载流子传输 面处的电子和空穴得以累积。
有机发光二极管
Contents 目录
发展历史 材料特点 工作原理
应用领域
未来展望
有机发光二极管（OLED）是近年来开 发出的一种新型发光二极管，其具备简单 的制备工艺、较低的工作电压、丰富的材 料来源、高效能、低能耗、色彩丰富及平 面发光、超薄等诸多优异特性，受到全球 显示和照明产业界的普遍关注。
发展历史
近年来又提出了称为第三代 OLED 的材料的热活化延迟荧光材料。 这种材料属于荧光材料，但可以通过三线态激子的反转换实现 100% 的发光效率。随着有机发光材料和器件的发展，近年来关于有机半导 体基础理论方面的研究也越来越受到科学界的重视。
目前, OLED的发光效率和稳定性已满足中小尺寸显示器的要求, 并广泛应用在仪器仪表和高端智能手机上, 大尺寸OLED电视机已经 开始进入市场。今后一段时期里, OLED大尺寸技术将不断完善, 同 时OLED照明产品也将逐步进入到人们的日常生活。
未来展望
据 Yole Development 2012 年预测, 全球OLED照明产业在2020年达到 17亿美元。未来2-5年是OLED照明技术、产业、市场发展的关键时期。 OLED照明屏体将向大面积化、高可靠性及高效率发展, 通过原材料选型、制 备工艺改进降低制造成本。从应用领域来看, OLED照明产品将首先应用在装 饰和室内照明市场上, 未来将逐步拓展到通用照明及广告、医疗、工业、汽 车等领域。可以预见的是, 未来将会有更多的企业、机构以及投资者进入该 领域, 技术的竞争将更加激烈, 这无疑将推动 OLED照明技术更快走进人们的 生活, 促进WOLED 照明产业在全世界范围内取得更大的发展。
材料特点
有机发光二极管 (OLED)是电致有机材料发光器件，根据发光材 料的结构和性质，大致可分为三类：(1)低分子聚合物；(2)高分子聚 合物；(3)镧系有机金属 。
OLED具有柔性弯曲的特点，可以做在塑料等超薄、轻重量的柔 性可弯曲的基板上，具有轻、薄、可弯曲等特点，应用更加灵活、 方便。
材料特点
