软磁铁氧体磁心主要品种规格及其应用(一)
磁分芯类型 -回复
磁分芯类型-回复磁分芯类型，简称磁芯，是磁性材料的一种形式，广泛应用于电力工程、电子设备、通信技术等领域。
磁芯的选择和设计对于电路的性能至关重要。
本文将详细介绍不同类型的磁芯及其特点，以及如何选择适合的磁芯。
一、铁氧体磁芯铁氧体磁芯是最常见的一种磁芯类型。
铁氧体由铁、氧和其他金属氧化物组成，具有高磁导率、低磁滞和低涡流损耗的特点，适用于高频应用。
其中，软磁铁氧体适用于高频变压器、电感和磁磁耦合器等领域，而硬磁铁氧体则适用于永磁装配和磁传感器等领域。
二、镍锌磁芯镍锌磁芯是另一种常见的磁芯类型。
镍锌磁芯由镍、锌和其他金属氧化物组成，具有高磁导率、高磁饱和和低磁滞的特点，适用于低频和高频应用。
镍锌磁芯适用于接收传感器、变压器和滤波器等领域。
三、铁矽磁芯铁矽磁芯是一种低成本的磁芯类型。
铁矽磁芯由铁和矽组成，具有高磁导率和低磁滞的特点，适用于低频应用。
铁矽磁芯适用于变压器、电感和电源转换器等领域。
四、铁氮磁芯铁氮磁芯是一种新兴的磁芯类型。
铁氮磁芯由铁和氮组成，具有高磁导率和低磁滞的特点，适用于高频和超高频应用。
铁氮磁芯适用于通信设备、微波设备和卫星通信等领域。
选择适合的磁芯是电路设计的重要一环。
当选择磁芯时，首先需要考虑应用的频率范围。
高频应用通常选择铁氧体磁芯，而低频应用则可选择其他类型的磁芯。
其次，还需要考虑磁芯材料的磁导率和磁滞特性。
磁导率越高，磁芯吸收的磁场越多，能量损失越小。
磁滞特性越低，磁芯在磁场变化时的能量损失越小。
因此，往往选择具有高磁导率和低磁滞的磁芯材料。
最后，还需要考虑磁芯的尺寸和形状。
不同的应用场景可能需要不同尺寸和形状的磁芯，因此需要根据具体情况进行设计和选择。
总之，磁分芯类型广泛应用于电子设备和通信技术领域。
不同类型的磁芯具有不同的特点和适用范围。
选择适合的磁芯需要考虑应用的频率范围、磁导率、磁滞特性以及尺寸和形状等因素。
通过合理选择和设计磁芯，可以提高电路的性能和效率。

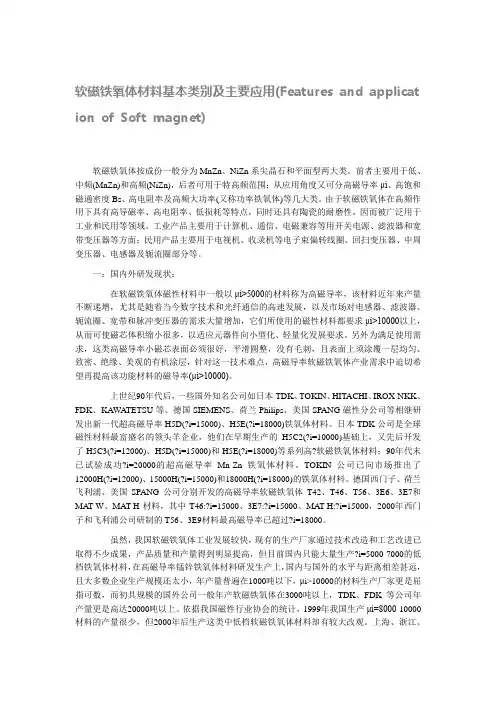

软磁铁氧体材料基本类别及主要应用Featuresand
