自动扶梯与自动人行道新标准、新检规介绍

资料性附录
·新增附录F“梯级和踏板动载扭转试验示例”
·
• 新增附录J“梯级和踏板踏面、梳齿支撑板和 楼层板表面防滑性能的确定”（参考DIN 51130）
• 新增附录K“对鞋类等物体在围裙板表面滑动 性能的确定”（参考DIN 51131）
二、标准主要内容介绍
重大危险清单介绍
机械危险
1、与维修人员的相关风险
重大危险清单
·机械危险 ·电气危险 ·辐射危险 ·火灾危险 ·设计时忽视人类工效学原则产生的危险 ·控制电路失效产生的危险 ·运行期间断裂或破裂产生的危险 ·滑倒、绊倒和跌倒的危险 ·该类机器特有的危险
安全要求和（或）保护措施
安全要求和（或）保护措施
·名义速度0.75/0.90 m/s时制停距离的修改
安全要求和（或）保护措施
新增下列电气安全装置（或功能）： ·梯级或踏板的缺失（5.3.6） ·启动后，制动系统未释放（5.4.2.1.1） ·扶手带速度偏离梯级、踏板或胶带的实际速度大于
-15%且持续时间大于15s（5.6.1） ·打开桁架区域的检修盖板和（或）移去或打开楼层板
（5.2.4） ·超出最大允许制停距离1.2倍（5.4.2.1.1） ·装上可拆卸的手动盘车装置（5.4.1.4）
名义速度 （m/s）
制停距离 （m）
GB 16899-1997
GB 16899-2011
0.75
0.35～1.50
0.40～1.50
0.90
0.40～1.70
0.55～1.70
新增向下运行制停减速度≤ 1m/s2要求
·电气安全装置在安全开关、安全电路的基础上，新
增可编程电子安全相关系统（PESSRAE)

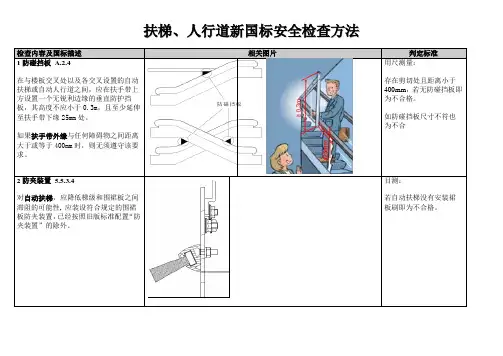

• 修改A.2.3 “对于平行或交叉设置的自动扶梯或自动 人行道，扶手带之间的距离不应小于160mm。”
• 修改了A2.4尤其是在与楼板交叉处以及各交叉设置 的自动扶梯或自动人行道之间，应在扶手带上方设
置一个无锐利边缘的垂直防护挡板，其高度不应小 于0.3m，且至少延伸至扶手带下缘25mm处，例如： 采用一块无孔的三角板（见图2和图4中h5）。 • 如果扶手带外缘与任何障碍物之间距离b9大于或等 于400mm时，则无须遵守该要求（见图A.1）
：
• 新增了围裙板防夹装置要求（10）
• 修改5.4.2.1，新增“如果制停距离超过5.4.2.1.3.2 和 5.4.2.1.3.4所规定最大值的1.2倍，自动扶梯和自动人行道 应在故障锁定被复位之后才能重新启动（见表6 的o））。”
• 修改5.4.2.1，新增“自动扶梯和自动人行道启动后，应有一 个装置（见表6的l））监测制动系统的释放。”
自动扶梯与自动人行道 新标准、新检规介绍
上海特种设备监督检验技术研究院 黄文和
第一部分
《自动扶梯和自动人行道的制造与安装安全规范》 GB16899-2011
内容概要介绍
2012年6月
一、总 体 介 绍
目次
前言 引言（删除EN115-1中标准解释程序的内容） 1 范围 2 规范性引用文件 3 术语和定义及符号和缩略语 4 重大危险清单 5 安全要求和（或）保护措施 6 安全要求和（或）保护措施的验证 7 使用信息 附录A～K 参考文献
• 修改5.7.3.3.1“梳齿板的梳齿与踏面齿槽的啮合深 度h8（见图2中剖视图X）不应小于4mm。”
8、地板和扶手带之间被夹住 • 修改5.6.4.2“扶手转向端顶点到扶手带入口处之间的水平距
离l4不应小于0.30m（见图2）。如果l4大于（l2-l3+50mm）， 则扶手带进入扶手装置时，与水平方向的夹角不应小于20°。”
• 修改5.11.1.2.3 “电磁兼容性宜符合GB/T 24807和 GB/T 24808的规定 ”
8、低频辐射、无线电辐射和微波 • 修改5.11.1.2.3 “电磁兼容性宜符合GB/T 24807和
GB/T 24808的规定 ”
9、可燃材料在桁架内部的积聚，电缆用的绝缘材料和驱
动的过载都可能产生火灾危险
前言
·列出了推荐性内容的条款及附录
·列出了与GB 16899-1997的主要技术内容变化 ·列出了与EN 115-1:2008的技术差异及其原因 ·列出了编辑性修改的内容
规范性引用文件
·规范性引用文件数量：42个
·和EN115-1相比数量上减少1个，将EN 19931-1用GB 50017《钢结构设计规范》对应，并 列入“参考文献”
安全要求和（或）保护措施的验证
·验证方法分为：试验、测量、计算和目测4种
安全要求和（或）保护措施的验证
与GB 16899-1997相比新增下列文件： ·围裙板摩擦系数的证明文件（如果有） ·踏面的防滑性能证明文件（如果有） ·制停距离和减速度值的证明文件 ·电磁兼容性的证明文件（如果有）
与GB 16899-1997相比删除下列文件： ·对于公共交通型自动扶梯和自动人行道扶手带破裂强
钢化玻璃。单层玻璃的厚度不应小于6mm。当采用多层玻 璃时，应为夹层钢化玻璃，并且至少有一层的厚度不应 小于6mm。”
4、与建筑结构（墙、顶、交叉布置）或相邻自动扶梯或 自动人行道上的人员碰撞导致的人体撞击
• 修改A.2.2 ，新增“从自动扶梯的梯级或自动人行道 的踏板或胶带起测量的高度h12不应小于2.1m。”
• 修改5.2.1.4，取消“如果不能进行这种清扫，则应采 取其他措施（如喷水系统或其他的灭火系统）以消除火 灾的危险。”
• 修改5.9本标准未包含防火和建筑方面的特殊要求。但 建议，尽可能采用在火灾时不会产生附加风险的材料制 造自动扶梯和自动人行道 ；外盖板和内盖板、桁架、 梯级和踏板、导轨系统的材料应至少达到GB 8624— 2006中10.5规定的C级要求。
• 修改5.12.2.5.3“停止开关应有清晰、永久的开关转 换位置标记且手动复位”
2、扶手带和扶手装置以及扶手装置之间挤压、剪切手指 • 修改5.5.2.5，取消“护壁板之间任何位置的水平距离应
小于两扶手带之间的水平距离。”
3、相邻盖板部件导致的割破危险 • 修改5.5.2.4“如果采用玻璃做成护壁板，该种玻璃应是
·附录D新增“含可编程电子系统的安全电路的试验” ·新增附录H“自动扶梯和自动人行道的选择和规划” ·新增附录I“用于输送购物车和行李车的自动扶梯和
自动人行道的要求” ·附录B“电子元件的故障排除”和附录C“安全电路的
设计和评价”没有变化
规范性附录
·修改附录G“向自动扶梯和自动人行道使用者传递相 关信息的安全标志”
度证书
使用信息
·新增“禁止使用手推车”标志（特指婴儿手推车）
·重大改装后的检验和试验新增“对新的环境、改装部 件和其他受影响的部件进行检验”
·随机文件的内容和格式进行详细的规定 ·给出了随机文件编制的建议 ·出入口标记新增“制造年份（指生产完成的年份）”
规范性附录
·新增附录A“与建筑物的接口”（原标准中正文中有）
合以下规定： a)自动扶梯，不应大于30m；b)自动 人行道，不应大于40m。”
4、电气器件的装配错误 ·与GB16899-1997相同
5、静电现象 • 新增5.11.7“应采取适当措施来释放静电
（例如：静电刷）。”
6、外界对电气设备的影响 ·与GB16899-1997相同
7、自动扶梯或自动人行道正常运行期间可能产生电磁 辐射
·和GB 16899-1997相比数量上增加20个
术语和定义
·术语数量：30个 ·和GB 16899-1997相比数量上增加21个 ·以“最大输送能力”取代“理论输送能力” ·以“名义速度”取代“额定速度” ·新增“用于自动扶梯和自动人行道的可编程电子安全
相关系统（PESSRAE）” ·新增“安全完整性等级（SIL）”理念 ·提出了“自动人行道是机器，即使在非运行状态下， 也不能当作固定楼梯或通道使用”的要求
的，因此含电子元件的安全电路应进行实验室试验。
•
可编程电子安全相关系统的功能和安全试验应
修改5.4.2.1，新增“自动扶梯向下运行时，制动器制 动过程中沿运行方向上的减速度不应大于1m/s2。”
• 修改5.4.2.2，新增“附加制动器应能使具有制动载荷向 下运行的自动扶梯和自动人行道有效地减速停止，并使 其保持静止状态。减速度不应超过1m/s2。”
• 修改5.7.3.2.3 “梳齿板的梳齿应具有在使用者离开 自动扶梯或自动人行道时不会绊倒的形状和斜度，如 图2中剖视图X所示，设计角β 不应大于35°”
100mm（见b17），并且防滑行装置之间的间隔距离 不应超过1800mm，高度h11不应小于20mm。该装置
应无锐角或锐边。
• 对相邻自动扶梯或倾斜式自动人行道，扶手带中心线
之间的距离b16大于400mm时，也应满足上述要求。
7、围裙板和梯级之间、梳齿板和梯级或踏板之间被夹住
• 修改5.3.4，新增“对于垂直位移，梯级和踏板不应大于4mm， 胶带不应大于6mm。”
的连接。为此目的而设置的装置应符合附录B的规定 ” • 新ቤተ መጻሕፍቲ ባይዱ5.12.1.2.6可编程电子安全相关系统(PESSRAE) • 2、短路 ·与GB 16899-1997相同
3、过载
• 4、新增5.12.1.2.6可编程电子安全相 关系统(PESSRAE)
• 在附录D中认为
•
因为装配后检验人员在现场进行检验是不可能
向这些工作区域的地面上的照度不应小于50lx” • 新增A.3.4 “应设置供在机房任何位置工作的人员安全撤离
的紧急照明。”
3、工作场所空间不足 • 取消GB16899-1997的6.2.2条“指定人员进入分
离的机房以及驱动和转向站的检查门和活板门时， 要求只能借助于楼梯进行。在难以安置楼梯的场 合，允许使用满足下列条件的梯子：……。”
•
（建筑材料及制品燃烧性能分级 ）
设计时忽视人类工效学原则产生的危险
1、忽视使用者的人类工效学尺寸风险，例如：扶手装置的高度、 扶手带的宽度
·与GB16899-1997相同
2、工作场所和进入这些场所通道的照明不足 • 修改5.8.3.2“工作区域的照度应至少为200lx” • 修改A.3.3“a)工作区域地面上的照度不应小于200lx ；b)通
长度l5 应至少为1000mm，并应确保在此长度范围内无踩脚处。该 装置的高度应至少与扶手带表面齐平，并符合b10和b12的规定。
• 当自动扶梯或倾斜式自动人行道和相邻的墙之间装有 接近扶手带高度的扶手盖板，且建筑物（墙）和扶手
带中心线之间的距离b15 大于300mm时，应在扶手盖
板上装设防滑行装置（见图4中3）。该装置应包含固 定在扶手盖板上的部件，与扶手带的距离不应小于
• 新增5.2.1.6“任何设计成可被打开的外装饰板（例如： 为清扫目的）应设置一个符合表6的n)的电气安全装置”
• 新增5.2.4(1)“检修盖板和楼层板应设置一个符合表6 的n）的电气安全装置”
• 新增A.3.2“机房应能锁住”
• 新增A.3.3分离机房照度要求： • a)工作区域地面上的照度≥200 lx； • b)通向这些工作区域的地面上的照度≥50 lx
4、缺少重物提升装置 • 新增5.8.2.2“如果因维修目的，必须移动或提
升控制柜，则应提供合适的提升附件，例如：吊 环螺栓、手柄。
控制电路失效产生的危险
1、危险状态下未制停 • 新增5.12.1.1.2j)“ 错相” • 修改5.12.1.2.1.2 “电气设备不应与电气安全装置并联，
以下情况除外： • a)在检修状态下（见5.12.2.5）； • b)为采集电气安全装置的状态信息，与安全回路不同点
5、在扶手带进入扶手装置处被拖入 ·与GB16899-1997相同
6、防止人员从扶手带处跌落
应采取适当措施阻止人员爬上扶手装置外侧。 • 为确保这一点，自动扶梯和自动人行道的外盖板上应装设防爬装置
（见图4中1），防爬装置位于地平面上方（1000 ± 50）mm
（见图4中h9 ），下部与外盖板相交，平行于外盖板方向上的延伸
θ
电气危险
1、人体与带电部件接触 ·与GB16899-1997相同
2、间接接触 • 新增A.4 “业主和制造商之间应就电源和电气保护
的要求（例如：电击、短路、过载）达成一致，并 应符合： • a) GB 5226.1 ； b)其他相关国家标准。”
3、不适当的紧急停止开关 • 修改5.12.2.2.3.1“紧急停止开关之间的距离应符
