阀门零部件配合公差和粗糙度规定

合集下载

阀门零部件配合公差和粗糙度规定

平板闸阀和球阀阀座（带o型圈）的配合公差和粗糙度：
球阀的阀体阀座部位配合公差：（+,0），阀座配合公差f9,粗糙度
平板闸阀阀体阀座配合公差
平板闸阀、球阀密封圈和阀座的配合公差和粗糙度
球阀密封圈和阀座的配合公差：H7/p6，粗糙度
平板闸阀密封圈和阀座的配合公差：
兰州高压阀门有限公司
编号：GFXX-2015
阀体导向筋和阀瓣的配合公差： H11/d11，粗糙度
法兰密封面的粗糙度：粗糙度
焊接端各曲面的粗糙度：粗糙度
硬密封面粗糙度：粗糙度
球体的配合公差：h10
密封圈和阀体，填料函的配合公差和粗糙度：
密封圈和阀体的配合公差和粗糙度：H11/d11，粗糙度
密封圈和填料函的配合公差和粗糙度：H11/d11，粗糙度
填料压套和填料函的配合公差：
填料压套和填料函的配合公差：H11/b11 ,粗糙度
兰州高压阀门有限公司
编号：GFXX-2015
版本号：2015
代替：
阀门零部件配合公差和粗糙度规定
页码
共页第页
定位止口之间的配合公差：
定位止口配合公差： H11/d11，粗糙度
阀体导向筋和阀瓣的配合公差：
页码
共页第页
1.主要内容及适用范围
本规范规定了本厂生产的阀门零部件配合公差和粗糙度。
2.基本规定
规定列出了各种阀门重要部位具有通用性的零部件配合公差和粗糙度。
3.项目
中法兰部位
中法兰定位榫槽配合公差：H11/d11，粗糙度
中法兰榫槽用垫片公差：外圆（0，-1）内圆（+1,0）
填料函部位
阀杆和填料的配合公差：H11/d9，阀杆粗糙度

阀门的检查与安装规范SYT4102

阀门的检查与安装规范SY/T 4102-19951 总则1．0．l为了规范石油天然气行业对阀门的采购、检查验收及安装施工，以保证阀门的安装和使用质量，特制定本规范。

1．0．2本规范适用于油气田地面建设工程、长输管道工程及石油化工建设工程通用的闸阀、截止阀、旋塞阀、球阀、止回阀和蝶阀的采购、到货检查、试压及安装。

其他类型的阀门经与设计或供货厂家协商同意，也可参照执行。

1．0．3当设计文件或阀门技术条件对检查和试压有特殊要求时，应按特殊要求执行。

1．0．4阀门在试验及安装过程中，应严格执行国家及行业有关安全、劳动防护等方面的法规、规定，以确保安全生产。

2阀门采购2．0．1采购阀门的型号、规格，必须符合设计要求。

2．0．2阀门的生产厂家，必须有健全的质量体系和可靠的质量保证能力。

2．0．3对设计有特殊要求的阀门，必须在订货合同中注明，并按设计规定进行检查验收，必要时可到阀门生产厂家进行检查、验收。

2．0．4阀门入库前，有关人员必须根据设计要求和合问规定，对所采购阀门的型号。

规格及技术文件进行核对，其阀体上的标志应符合 GB12220—90《通用阀门标志》的规定，并对外观质量进行检查，合格后方可办理入库。

入库检查要填写阀门到货检查验收记录（其格式参见本标准附录A）。

3阀门检查3．l一般要求3．1．1阀门本体及填料、垫片等材质必须符合国家有关产品标准规定。

3．1．2阀门必须有产品合格证和制造厂的铭牌。

合格证的内容应符合下列规定：（1）制造厂名和出厂日期；（2）产品名称、型号；（3）公称压力、公称通径、适用介质和温度；（4）依据的标准、检验结论及检验日期；（5）出厂编号；（6）检验人员及负责检验人员签章。

铭牌上应标明公称压力、公称通径、工作温度及工作介质。

对于高压阀门、合金阀门及特殊阀门还应有产品说明书，其内容包括：（1）制造厂名；（2）用途和主要性能规范；（3）作用原理和结构说明；（4）注有主要外形尺寸和连接尺寸的结构图；（5）主要零件的材料；（6）维护、保养、安装和使用注意事项；（7）可能发生的故障和消除方法；（8）附件清单。

阀门的检查检验标准

总则1 主题内容与适用范围1.1本规程规定了通用阀门以及安全阀的检修周期与内容、检修与质量标准、试验与验收、维护与故障处理。

1.2本规程适用于最高工作压力42MPa（表压），工作温度-196～＋850℃的闸阀、截止阀、球阀、蝶阀、止回阀和安全阀等。

2 编写修订依据GB/T 12241—12243—89安全阀SH 3518—2000阀门检验与管理规程API 598-1996阀门的检查与试验检修周期与内容1 检修周期1.1 阀门的检修周期，根据生产装置的特点、介质性质、腐蚀速度和运行周期由各企业自行确定。

1.2 安全阀的定期校验按SHS 01004—2004《压力容器维护检修规程》进行。

2 检修内容2.1 清洗、检查阀体和全部阀件。

2.2 更换、修复损坏阀件。

2.3 研磨密封面。

2.4 修复中法兰、端法兰密封面。

2.5 更换或添加填料，更换垫片。

检修与质量标准1 检修前的准备1.1 备齐有关技术资料。

1.2 备齐机具、量具和材料。

1.3 阀内介质清理干净，并符合安全规定。

2 一般规定2.1 阀门应挂牌，标明检修编号、工作压力、工作温度及介质。

2.2 如有方向和位置要求的拆卸的阀件应核对或打上标记。

2.3 全部阀件进行清洗和除垢。

2.4 非金属材料的密封面损坏后，应予更换。

2.5 密封面研磨的研具材料及磨料的选用参照附录A(参考件)、附录B(参考件)、和附录C(参考件)。

2.6 工作温度高于250℃的螺栓及垫片应涂防咬合剂。

2.7 铜垫安装前应做退火处理。

2.8 螺栓应安装整齐。

拧紧中法兰螺栓时，闸阀、截止阀应处于开启状态。

2.9 阀门每经过次修理，应在阀体上做出明显标记。

3 检修质量标准3.1 阀门铭牌完整，安全阀铅封无损。

3.2 阀门的铸件不得有裂纹、缩孔和夹渣等缺陷。

3.3 阀门的锻件加工面应无夹层、重皮、裂纹、斑疤等缺陷。

3.4 阀门的焊接件焊缝应无裂纹、夹渣、气孔、咬肉和成形不良等缺陷。

3.5 阀门螺栓应满扣，无松动。

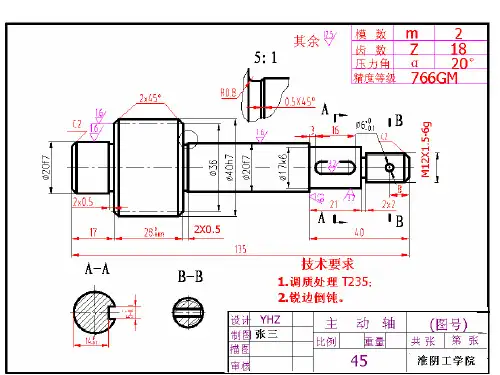

零件图的技术要求(新版粗糙度标号)

一表面粗糙度
1．表面粗糙度的概念
表面粗糙度是指零件的加工表面上具有的较小间距和峰谷所形成的微观几何形状误差。
2．表面粗糙度的主要评定参数Ra
轮廓算术平均偏差——Ra是评定零件表面粗糙度最常用的参数，它是在取样长度L范围内，相对于基准线的轮廓偏差绝对值的算术平均值。
Y
yi
基准线
X
L
Ra=－L1 ∫ 0Ly(x) dx 近似为: Ra=－N1 ∑in=1 yi
零线
0-
G
H
JS J
K
MN
P
RS
UV T
X Y Z ZA ZB
0
ZC
基本尺寸
基本偏差代号：孔、轴各28种
zc
基本尺寸
0
+
-
m n p r s t u v x y z zazb 零线
轴 c
cd
d
e
ef
f
fg g
h
js k j
另一偏差可按下式计算：
0
b 孔： ES= EI+IT或者EI = ES – IT
答案：ES= +0.033、EI=0 答案： es= -0.020、ei=-0.041
）
）
-0.020 -0.041
+0.033 0
ØØ3300ff77（
ØØ3300HH88（
Ø30表示什么？f 7表示什么代号？ f表示什么代号？7表示什么代号？
转查孔表转查轴表
② 注出基本尺寸及上、下偏差值。偏差数值的高是基本尺寸数值高的0.6；
基本偏差为一定的轴的公差带, 与不同基本偏差的孔的公差带形成各种不同配合的制度。

阀门零部件配合公差和粗糙度规定

手轮和阀杆螺母的配合公差：
手轮和阀杆螺母的配合公差： H11/d11，粗糙度.
填料压套和填料函的配合公差：
填料压套和填料函的配合公差：H11/b11 ,粗糙度
兰州高压阀门有限公司
编号：GFXX-2015差和粗糙度规定
页码
共页第页
定位止口之间的配合公差：
密封圈和填料函的配合公差和粗糙度：H11/d11，粗糙度
平板闸阀和球阀阀座（带o型圈）的配合公差和粗糙度：
球阀的阀体阀座部位配合公差：（+,0），阀座配合公差f9,粗糙度
平板闸阀阀体阀座配合公差
平板闸阀、球阀密封圈和阀座的配合公差和粗糙度
球阀密封圈和阀座的配合公差：H7/p6，粗糙度
平板闸阀密封圈和阀座的配合公差：
版本号：2015
代替：
阀门零部件配合公差和粗糙度规定
页码
共页第页
1.主要内容及适用范围
本规范规定了本厂生产的阀门零部件配合公差和粗糙度。
2.基本规定
规定列出了各种阀门重要部位具有通用性的零部件配合公差和粗糙度。
3.项目
中法兰部位
中法兰定位榫槽配合公差：H11/d11，粗糙度
中法兰榫槽用垫片公差：外圆（0，-1）内圆（+1,0）
定位止口配合公差： H11/d11，粗糙度
阀体导向筋和阀瓣的配合公差：
阀体导向筋和阀瓣的配合公差： H11/d11，粗糙度
法兰密封面的粗糙度：粗糙度
焊接端各曲面的粗糙度：粗糙度
硬密封面粗糙度：粗糙度
球体的配合公差：h10
密封圈和阀体，填料函的配合公差和粗糙度：
密封圈和阀体的配合公差和粗糙度：H11/d11，粗糙度
兰州高压阀门有限公司技术研发部

阀门检修工艺规程

阀门检修工艺规程(总8页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除阀门检修工艺规程 (1)1. 范围 (1)2. 引用标准 (1)3. 概述 (1)4. 设备参数 (3)5. 维护保养 (4)6. 检修周期 (4)7. 检修项目 (4)8. 检修工序及质量标准 (5)9. 检修记录 (6)10. 试运记录 (7)阀门检修工艺规程1.范围本规程规定了托克托发电公司阀门的周期、标准检修项目、大修的施工步骤及工艺质量标准，并附录了一些检修维护相关的知识，供托克托发电公司阀门检修工作使用。

2.引用标准下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

Q/CDT-ITKTPC 10702 46—2012 锅炉阀门技术标准DL/T 531—2016 电站高温高压阀门技术条件DL/T 838—2003 发电企业设备检修导则3.概述阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路的设备的正常运行。

阀门在电厂中的系统中起到了重要的控制作用。

其中阀门是使用最广泛的一种阀门, 它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大, 制造容易, 维修方便, 不仅适用于中低压,而且适用于高压阀门。

3.1设备厂家表1 托电公司阀门设备厂家3.2设备原理阀门属于截断阀类，它是用来截断或接通管道内介质流的装置，阀门的阀杆轴线与阀座密封面垂直，通过带动阀芯的上下升降进行开断。

阀门一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，并具有非常可靠的切断动作，因而它的密封面机械磨损较小，由于大部分阀门的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。

阀门维修要求及验收标准

阀门维修要求及验收标准
批准：
审核：
编写：
（一）验收标准及质量要求
1.冷态验收
1.1阀体无裂纹、砂眼、残缺及严重腐蚀等缺陷。

1.2阀门门芯与门座密封面接触应在80%以上,接触要分布均匀,不得有横沟，接触面宽度为密封面宽度的1/2～2/3。

阀座密封面平整光洁（粗糙度Ra＝0.8μm），阀杆头与阀芯孔间隙为0.20～0.40mm，上下间隙为0.50～1.0mm，能自由摆动。

1.3阀杆弯曲度每100mm长度内不应超过0.1～0.2mm，表面锈锈蚀深度不超过
0.1mm，阀杆丝扣磨损量不超过阀杆丝扣宽度的1/5。

1.4丝母丝扣应完整，磨损量不超过丝扣宽度的1/4。

1.5填料接头成45°斜切，并每圈相隔90°～180°，填料加满后紧圈应压入3～5㎜。

1.6盘根压盖与阀杆配合间隙为0.2～0.4mm。

1.7开关灵活无卡涩。

2.热态验收
2.1.安装运行后，阀门各密封处及焊口、法兰无漏泄现象。

2.2.阀门在开启状况下，阀体承受阀门工作压力值二倍时各密封处无漏泄现象。

2.3.阀门在关闭状况下，两侧分别承受1.25倍阀门的工作压力，无渗漏。

2.4. 阀门进行超水压试验，无渗漏。

3．质量保证
检修后的阀门必须保证1年之内无因检修质量问题而出现的漏泄现象，如出现漏泄现象，施工方必须在接到通知后1天内到场处理，其中产生的一切费用由施工方承担。

（二）维修要求
闸阀
截止阀。

阀门维修要求及验收标准

阀门维修要求及验收标准
批准
审核
编写
（一）验收标准及质量要求
1.冷态验收
1.1阀体无裂纹、砂眼、残缺及严重腐蚀等缺陷。

1.2阀门门芯与门座密封面接触应在80%以上,接触要分布均匀,不得有横沟，接触面宽度为密封面宽度的1/2〜2/3。

阀座密封面平整光洁（粗糙度
Ra=0.8口m）,阀干头与阀芯孔间隙为0.20〜0.40mm,上下间隙为
0.50〜1.0mm，能自由摆动。

1.3阀杆弯曲度每100mm长度内不应超过0.1〜0.2mm,表面锈锈蚀深度不超过
0.1mm，阀杆丝扣磨损量不超过阀杆丝扣宽度的1/5。

1.4丝母丝扣应完整,磨损量不超过丝扣宽度的1/4。

1.5填料接头成45°斜切,并每圈相隔90°〜180°,填料加满后紧圈应压入
3〜5mm。

1.6盘根压盖与阀杆配合间隙为0.2〜0.4mm。

1.7开关灵活无卡涩。

2.热态验收
2.1.安装运行后,阀门各密封处及焊口、法兰无漏泄现象。

2.2.阀门在开启状况下,阀体承受阀门工作压力值二倍时各密封处无漏泄现象。

2.3.阀门在关闭状况下,两侧分别承受1.25倍阀门的工作压力,无渗漏。

2.4.阀门进行超水压试验,无渗漏。

3．质量保证
检修后的阀门必须保证1年之内无因检修质量问题而出现的漏泄现象,如出现漏泄现象,施工方必须在接到通知后1天内到场处理,其中产生的一切费用由施工方承担。

（二）维修要求
闸阀
截止阀。

阀门检修规程及标准

锅炉管阀及附件检修工艺规程1 Velan Y型无阀盖截止阀检修工艺规程1.1 设备概况及参数1.1.1 Velan Y型无阀盖截止阀概况1/4英寸– 4 英寸（8-100毫米）Velan Y型无阀盖截止阀是加拿大威兰有限公司的，阀体为整体铸造式，这种设计结构适用在高压状态下工作。

阀门带有定向阀盘, 其材质为钨铬钴合金6。

钨铬钴合金是包含钨、铬、钴三种金属的合金。

它的平均布氏硬度为400。

在阀门行业里，它通常被当作一种理想的坚硬的表面材料来使用。

然而，阀盘和阀座并非是不可毁坏。

例如，如果有坚硬的杂质被夹在阀盘和阀座之间，当阀盘被压进阀座时，就有可能损毁阀门。

Velan Y型无阀盖截止阀1/4英–4 英寸（8-100毫米）用在锅炉的炉顶承压管道排空系统。

1.1.2 Velan Y型无阀盖截止阀参数1.2 VELAN截止阀检修步骤、工艺方法及质量标准1.2.1. VELAN截止阀准备工作1.2.1.1确认阀体内和与其相连接的管道内没有工作压力。

1.2.1.1准备出拆卸和装配阀门的工作场地，在堆放时不能使零件损坏。

1.2.1.2准备好必要的工具和量具。

1.2.1. 3准备好卡尺，在拆卸后对阀门进行测绘，并做好记录。

1.2.2 VELAN截止阀检修步骤、工艺方法1.2.2.1用手轮将阀门摇开几圈。

松开盘根压盖铰接螺栓，将填料压盖压板松活。

松盘根压盖螺母时要用专用标准扳手。

1.2.2.2对于电动阀门取下电传动装置。

传动头取下后应水平放好，防止蜗轮箱内齿轮油漏入电动机里。

1.2.2.3拆卸阀门框架。

A 对于螺栓连接的截止阀，展平止动垫松开框架固定螺钉。

B 对于丝扣连接的阀门，应用锯或剔的方法将框架与门体的焊点除去。

剔或锯时一定注意不要损坏门体和框架连接螺纹。

C 将框架逆时针方向旋转，同时将上部阀杆沿开启方向旋转，使其带动下阀杆一起提升，将框架连同上下阀杆一起取下。

框架取下后，应将阀体密封好，防止掉入杂物。

1.2.2.4框架解体。

阀门标准

软密封阀门企业标准1 范围本标准规定了阀门的设计、制造、安装、检验、包装等基本要求。

本标准适用于闸阀、止回阀、过滤器。

2 引用标准B S 5163-1:2004 专用扳手操作的供水用铸铁闸阀BS 5163-2:2004 水厂用阀.主要键操作的铸铁闸阀.操作规范BS EN 1074-1:2000 供水用阀门.对目的要求的符合性及合适的验证试验.一般要求BS EN 1074-2:2000 供水用阀门.对目的要求的符合性及合适的验证试验.截止阀BS EN 558-1:1996(2008) 工业用阀.法兰管系统使用金属阀的面对面和中心对面的尺寸.PN和分类设计阀BS EN 1092-2:1997 法兰和接头—用于管、管件、阀门及附件、PN设计第二部分:铸铁法兰 BS EN 12334:2001 工业用阀—铸铁止回阀BS EN 12266-1:2003 工业阀门—阀门的试验第一部分：压力试验，试验程序和验收依据—强制性要求BS EN 12266-2:2002 工业阀门—阀门的试验第一部分：压力试验，试验程序和验收依据—补充性要求BS EN 1563-1997 铸造—球墨铸铁BS EN 681-1:1996 弹性密封件：给排水管道连接密封件的材料要求：硫化橡胶GB5796 梯形螺纹GB196 普通螺纹3 设计3.1压力-温度等级3.1.1 闸阀PN10、PN16按BS5163的规定3.1.3止回阀、过滤器PN10、PN16按BS EN 1092-2的规定3.2 结构设计3.2.1闸阀设计、制造按BS5163的规定。

3.2.1.1闸板密封圈为EPDM包胶式结构。

3.2.1.2闸板单边斜度：DN100以下7.5度、DN125以上10度。

3.2.1.3明杆闸阀必须填料箱结构，采用O型圈或填料圈密封结构。

3.2.1.4填料压盖可以是整体式，也可采用压板和压套（球面自动对准）组成。

3.2.1.5闸板与闸板螺母连接采用T型槽连接（客户要求时可采用镶嵌式结构）。

阀门零部件配合公差和粗糙度规定

3.4.1阀杆螺母和阀杆的梯形螺纹配合公差：H7/8e,粗糙度6.3.
3.5手轮和阀杆螺母的配合公差：
3.5.1手轮和阀杆螺母的配合公差：H11/d11，粗糙度6.3.
3.6填料压套和填料函的配合公差：
3.6.1填料压套和填料函的配合公差：H11/b11 ,粗糙度6.3
兰州高压阀门有限公司
编号：GFXX-2015
页码
共页第页
1.主要内容及适用范围
1.1本规范规定了本厂生产的阀门零部件配合公差和粗糙度。
2.基本规定
2.1规定列出了各种阀门重要部位具有通用性的零部件配合公差和粗糙度。
3.项目
3.1 中法兰部位
3.1.1中法兰定位榫槽配合公差：H11/d11，粗糙度6.3
3.1.2中法兰榫槽用垫片公差：外圆（0，-1）内圆（+1,0）
3.18球体和衬套的配合公差和粗糙度
3.18.1球体的公差：（-0.1，-0.2），衬套的公差为H9，粗糙度
3.19阀杆头部和球体的配合公差和粗糙度
3.19.1阀杆头部和球体的配合公差H9/f9,粗糙度3.2
3.20带O型圈的阀盖和阀杆的配合公差和粗糙度
3.20.1带O型圈的阀盖的公差为（+0.1,0），阀杆的配合公差：f 9，粗糙度1.6
编号：GFXX-2015
版本号：2015
代替：
阀门零部件配合公差和粗糙度规定
页码
共页第页
3.16球阀衬套和阀杆的配合公差和粗糙度：
3.16.1球阀衬套和阀杆的配合公差H9/f9，粗糙度1.6
3.17衬套和阀体/阀盖，支撑板的配合公差和粗糙度：
3.17.1衬套的内外公差：H9，h9，阀体/阀盖，支撑板公差（+0.2,+0.1），粗糙度1.6
