变桨控制器报系统故障停机

变桨控制器报系统故障停机
故障原因分析及处理方法：
1、轮毂主控故障，变桨控制器损坏或死机，需对变桨控制器进行更换或塔基断电复位。

2、通讯滑环磨损严重、烧坏或碳粉堆积过多，需更换通讯滑环或清洗通讯滑环。

3、机舱主控柜内400V开关F6.4跳开，检查机舱通往轮毂400V接线及相关器件是否正常。

（滑环、轴控400V电源空开、旁路电阻、滤波器、400V/275V变压器、驱动器、变桨电机）
图1
图2
4、变桨主电源、转速OK信号、旁路限位开关信号接线松动，造成
轮毂送往主控24VDC信号中断报此故障；此时需检查上述相关接线是否松动并紧固。

图4
5、桨叶变桨电机或A编码器故障引起；由于A编码器、变桨电机机械性能损坏或卡涩，造成与轮毂主控变桨信号不能同步，从而报此故障，需更换故障变桨电机或A编码器并对其角度清92度。

6、轮毂电池充电器损坏或死机使充电器给轮毂主控信号报错；还可引起变桨电池不能正常充电造成电池欠压引起变桨系统故障报错，此时需检查电池充电器或对其进行断电重启后观察是否完好，若确定为充电器损坏则需要更换相关损坏器件，待电池电压恢复后启机。

7、由于变桨驱动器故障引起；变桨驱动器内部元件损坏影响驱动器给变桨电机的电流整定值，使变桨主控制器正常变桨信号接收而报此
故障。

SSB变桨系统调试指导

Speed control of Windenergy turbines SSB. Experience works.
SSB-Service
5.检测变流器DGNR功能
1.闭合CC箱中的1F2/1F3/1F4----400V 送入轴箱 2.闭合轴箱1Q1—400V进入轴箱 3.闭合3F3/3F2,如果400V正常及变流器无故障，变流器输出BTB信号（对应控制器数字量E2.2/E3.2/E4.2）—变流器正常
SSB-Service
table of contents
Speed control of Windenergy turbines SSB. Experience works.
SSB变桨系统调试指导
SSB-Service
Speed control of Windenergy turbines SSB. Experience works.
1.变桨系统安装
调试之前首先要确认所有的连接线已经连接且固定，限位开关和 A\B编码器安装到位。
Speed control of Windenergy turbines SSB. Experience works.
13.紧急顺桨检测
紧急顺桨命令EFC----当风机发生故障时，风机通过紧急顺桨命令，使桨叶紧急处于顺桨位置已使风机停机。 1.通过Pitchvisu或L+B控制器手动运行到非91°的任何位置。
2.断开EFC信号，接触器6K1/6K2动作。
3.正常状态下，桨叶一直运行到触发限位开关（接触器6K3动作）后停止。 4.此时再次送EFC命令后无效，如想继续变桨需通过滑环将BYPASS信号送给变桨系统。
Speed control of Windenergy turbines SSB. Experience works.

技术直流变桨电机常见故障分析及主动维护技术方案

技术直流变桨电机常见故障分析及主动维护技术方案直流变桨电机常见故障分析及主动维护技术方案北京合信锐风新能源有限公司文：李金龙（技术部部长）在大型风力发电机组中，直流变桨系统在系统出现故障时，可以利用直流备电进行紧急顺桨，提供高可靠性紧急停机保护，得到了不少变桨系统厂家的青睐。

在早期的1.5MW风力机组中，LUST变桨（MOOG）、SSB变桨、能建变桨均采用直流变桨电机。

随着运行年限的增加，诸多风电场直流变桨系统出现故障频发问题，给运行维护带来很多不便，增加了运维成本。

下面结合我公司变桨系统主动维护案例经验，介绍直流变桨电机维护注意事项：1、直流变桨系统原理介绍直流电机的结构应由定子和转子两大部分组成。

直流电机运行时静止不动的部分称为定子，定子的主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装置等组成。

运行时转动的部分称为转子，其主要作用是产生电磁转矩和感应电动势，是直流电机进行能量转换的枢纽，所以通常又称为电枢，由转轴、电枢铁心、电枢绕组、换向器和风扇等组成。

图1-1：直流电机结构图直流电动机的工作原理就是靠换向器配合电刷的换向作用，使之从电刷端引入的直流电动势，在电枢线圈产生交变电动势，从而产生旋转电磁转矩。

2、直流电机常见技术问题（1）换向器打火正常情况下电刷与换向器之间为“滑触”结构，在换相时会产生轻微电火花，不会对设备产生危害。

如果换向器表面严重磨损，电刷磨损形成严重积碳，刷握压力异常，电刷位置不在物理中行线上等异常状态时，将引起严重电火花，造成换向器进一步损坏，严重情况下引起换向器绝缘击穿损坏，造成整个电机损坏。

图2-1 换向器放电示意图（2）电枢绕组击穿电枢绕组、励磁绕发生绕组短路击穿，绕组烧毁故障。

通过对电机拆机发现，这种绕组烧毁情况，一般由于电机长期过载高温，引起绕组绝缘层损坏。

电机过载原因包括电磁刹车不能正常打开，变桨系统机械卡死等故障。

图2-2 励磁绕组绝缘击穿图（3）其他故障在变桨系统中报出速度比较、速度超限故障，一般为测速电机或测速编码器损坏，测速电机与测速编码器器都是高精度电子器件，运行中需要注意对harting插头，以及编码器密封圈进行紧固与检查，保证接触可靠。

变桨系统故障分析

变桨系统故障分析首先，机械故障是变桨系统故障的主要原因之一、由于变桨机构是一个复杂的机械系统，其运行过程中受到很大的应力和振动，如果组装不当或者部件磨损，就会导致故障。

例如，螺旋桨的轴承可能会因为长时间运行而磨损，从而导致桨叶无法正常旋转；桨叶的连接部分也可能会因为螺丝松动或者断裂而导致故障。

其次，电气故障也是变桨系统故障的常见原因。

电气故障可以包括电缆损坏、插头松动、电机过热等问题。

这些故障可以导致电能无法正常传输或者电动机无法启动，从而影响桨叶的运行。

此外，由于变桨系统中涉及到的电气设备众多，电缆连接错误或者接触不良也可能导致故障。

最后，控制系统故障也是变桨系统故障的一个重要原因。

现代风能发电系统中都配备了先进的控制系统，这些控制系统能够调整桨叶的角度以适应不同的风速和方向。

然而，如果控制系统出现故障，就会导致桨叶无法及时调整角度。

例如，控制系统中的传感器可能出现故障，导致无法准确感知风速和方向，从而不能正确地控制桨叶的运动。

针对变桨系统故障，我们可以采取以下措施来进行分析和解决：首先，可以通过检查和维护机械部件来排除机械故障的可能性。

例如，定期检查轴承的磨损情况，更换磨损部件，确保变桨机构的正常运转。

其次，对电气部件进行定期检查和维护，防止电气故障发生。

例如，检查和清洁电缆，确保连接牢固；定期检查电机的温度，防止过热等问题。

最后，对控制系统进行检查和维护，确保其正常工作。

例如，定期检查传感器的准确性，确保其能够准确感知风速和方向；检查控制系统的软件程序，确保其无错误。

总之，变桨系统故障是风能发电系统中常见的问题，其原因可能是机械故障、电气故障和控制系统故障等。

通过定期检查和维护机械、电气和控制系统，我们可以及时发现故障并采取相应的措施进行修复，以确保风能发电系统的正常运行。

大丰SSB调试问题总结及分析

大丰调试（SSB变浆）问题反馈
杨工提出的问题，许多属于现场接线调试的范畴，所以现场接线和调试的过程中，请应严格按照接线知道手册和调试手册执行，此类问题便可以杜绝。

涉及到总装、质控和电控部门的，我已联系处理。

其中涉及到机舱柜震动模块接线错误，主控机舱ups接线错误的我已和质控岑先富沟通，督促更改没有出场的错误接线，后续我会继续跟踪此问题。

涉及到项目备件的，我已联系项目部和项目物资管理员处理，涉及到工程技术部的我会予以协调处理。

如大家在调试过程中遇到此类问题，请积极反馈，工程技术部会在第一时间给您回复！
程成
工程技术部。

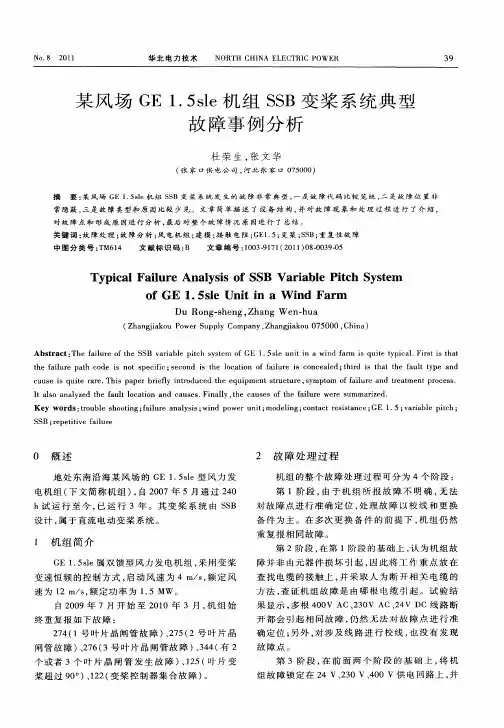

某风场GE1.5sle机组SSB变桨系统典型故障事例分析
