汽车电子ECU测试解决方案
汽车ECU控制器试验大纲及检测服务
编号：185-03-01-64-32 （Chen）试样名称试验标准电喷ECUQC/T413汽车电器设备基本技术条件、GB/T2423.xx电工电子产品基本环境试验系列、GB/T17619机动车电子电器组件的电磁辐射抗扰性测量方法、GB/T4942.2低压电器外壳防护等级试验仪器名称及型号1.振动试验仪2.盐雾试验箱3.高温试验箱4.高低温湿热交变试验箱第一组1、检验项目：防异物试验6.电压降测试仪7.恒温油浴箱试验项目及要求GB/T4942.2-1993标准：GB/T4942.2-1993标要求：温度：15～35℃；相对湿度：45%～75%；ECUA不通电；方法：a.防尘试验：在一适当密封的试验箱内盛放悬浮状滑石粉（滑石粉能通过筛孔尺寸为75um，筛丝直径为50um的金属方孔筛），ECU放置其中8h。
8.1表中第6项：试验后，拆开电器壳，壳内无可见的尘埃即认为试验合格、：检验项目：电磁兼容性试验2.1ECU电磁辐射抗扰性试验GB/T17619-1998标准：GB/T17619-1998标准：2.2ECU电磁骚扰性试验GB/T18655-2010标准：GB/T18655-2010标准：采用9.3中自由场方法。
ECU按标准中规定放置，抗扰性电平24V/m；20MHz～1000MHz水平极化或垂直极化。
按照4中所述，ECU在上述试验条件下能正常工作。
按6.4中辐射发射-ALSE法测量方法测量，ECU按标准中规定放置，ECU应按典型负载工作，使之能得到最大的发射。
从150kHz～30MHz在垂直极化状态下；从30MHz～2500MHz分别在垂直和水平极化中进行。
辐射骚扰限值按6.4.4.中规定，判断方法参照4.1.3中规定3、检验项目：耐盐雾性能GB/T 2423.17标准：QC/T413-2002标准：按6中规定的试验条件：氯化钠溶液质量百分比浓度：(5±1)%；PH值：6.5～7.2；盐雾沉降量（ml/80cm2/h)：1.0～2.0；喷雾方式：连续喷雾；试验时间48h。

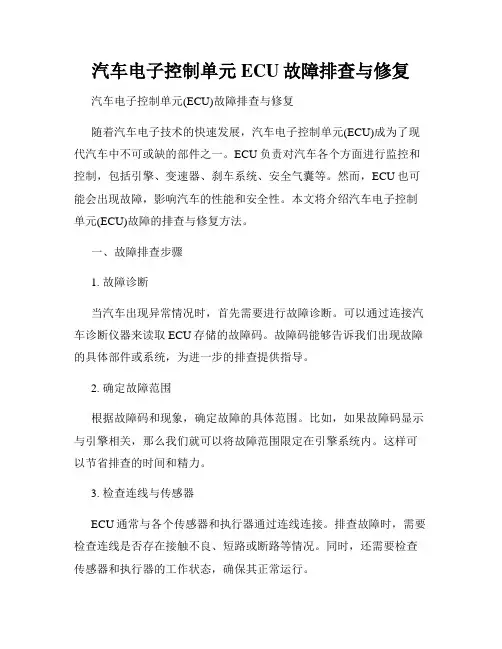

汽车电子控制单元ECU故障排查与修复
汽车电子控制单元ECU故障排查与修复汽车电子控制单元(ECU)故障排查与修复随着汽车电子技术的快速发展，汽车电子控制单元(ECU)成为了现代汽车中不可或缺的部件之一。
ECU负责对汽车各个方面进行监控和控制，包括引擎、变速器、刹车系统、安全气囊等。
然而，ECU也可能会出现故障，影响汽车的性能和安全性。
本文将介绍汽车电子控制单元(ECU)故障的排查与修复方法。
一、故障排查步骤1. 故障诊断当汽车出现异常情况时，首先需要进行故障诊断。
可以通过连接汽车诊断仪器来读取ECU存储的故障码。
故障码能够告诉我们出现故障的具体部件或系统，为进一步的排查提供指导。
2. 确定故障范围根据故障码和现象，确定故障的具体范围。
比如，如果故障码显示与引擎相关，那么我们就可以将故障范围限定在引擎系统内。
这样可以节省排查的时间和精力。
3. 检查连线与传感器ECU通常与各个传感器和执行器通过连线连接。
排查故障时，需要检查连线是否存在接触不良、短路或断路等情况。
同时，还需要检查传感器和执行器的工作状态，确保其正常运行。
4. 检查电源供应ECU需要稳定的电源供应才能正常工作。
因此，检查电源线是否有断路、短路或接触不良等情况非常重要。
可以使用万用表测量电压和电流，确保电源供应正常。
5. 软件检查与更新有些故障可能是由于ECU软件的问题导致的。
这时，可以通过连接汽车诊断仪器进行软件检查与更新。
根据厂家提供的最新软件版本，将ECU的软件进行升级，修复潜在的软件故障。
二、故障修复方法1. 替换故障部件如果经过排查发现故障确实在特定的部件上，比如传感器或执行器等，那么就需要将其替换为全新的部件。
确保新部件的质量可靠，并且与汽车的其他系统兼容。
2. 清除故障码当故障修复完毕后，需要通过连接汽车诊断仪器将之前存储的故障码清除。
这样可以验证修复效果，并确保不会再次触发故障。
3. 动态测试修复故障后，进行动态测试以确保汽车的各个系统正常运行。
通过试驾或使用特定的测试设备，例如车辆动力测试台，来验证ECU的修复效果。
新能源汽车ECU软件开发与验证测试技术研究
新能源汽车ECU软件开发与验证测试技术研究新能源汽车已经成为当前汽车行业发展的重要方向之一，而其中的ECU软件开发与验证测试技术更是关乎汽车性能和安全的重要环节。
随着新能源汽车的迅猛发展，其ECU软件的开发和验证测试技术也变得愈发重要。
本文将对新能源汽车ECU软件开发与验证测试技术进行深入研究探讨。
新能源汽车的广泛应用使得对其ECU软件开发与验证测试技术的需求越来越大。
ECU（Electronic Control Unit）是新能源汽车中控制系统的核心，负责实时监控和控制车辆各个部件的运行状态。
因此，ECU软件的质量和稳定性直接影响着新能源汽车的性能和安全性。
在新能源汽车的发展过程中，ECU软件开发的主要挑战之一是如何确保软件的可靠性和稳定性。
传统的软件开发方法已经无法满足新能源汽车对ECU软件的需求，因此需要引入更先进的技术和方法。
在软件开发的初期，应该根据车辆的功能需求和性能指标来进行软件架构设计，确保软件的可扩展性和可维护性。
针对ECU软件开发过程中的测试环节，验证测试技术至关重要。
验证测试的目的是验证软件是否满足设计需求，确保软件的正确性和可靠性。
传统的测试方法主要是通过模拟器和实车进行测试，但是这种方法成本高昂且效率低下。
因此，引入基于仿真的测试技术能够在软件开发的早期阶段就能够发现和解决问题，提高软件开发的效率。
除了软件开发和验证测试技术外，新能源汽车ECU软件的安全性也是一个亟待解决的问题。
随着智能化和互联网化的发展，新能源汽车面临着越来越多的网络安全威胁。
因此，在软件开发的过程中应该加强对软件安全性的考虑，采取一系列措施保护ECU软件免受恶意攻击。
让我们总结一下本文的重点，我们可以发现，新能源汽车ECU软件开发与验证测试技术的研究至关重要，不仅关系到新能源汽车的性能和安全，还关系到整个汽车行业的发展。
通过深入研究和探讨，可以不断改进和完善ECU软件开发与验证测试技术，推动新能源汽车行业迈向更加可持续和安全的发展道路。
汽车电子控制单元(ECU)故障排查与修复方法
汽车电子控制单元（ECU）故障排查与修复方法汽车电子控制单元（ECU）是现代汽车中重要的电子设备之一，它负责控制发动机、变速器、离合器和其他系统的工作。
然而，由于长期使用和外部因素的影响，ECU可能会出现故障，导致汽车无法正常运行。
本文将介绍汽车电子控制单元故障的排查与修复方法。
一、故障排查1.1 停车检查首先，当发现汽车出现异常状况时，驾驶员应该尽快将汽车停在安全的地方，并关闭发动机。
在停车后，可以通过以下几个步骤进行初步排查：（1）观察仪表盘上的警示灯是否亮起，警示灯的亮起可能暗示着ECU出现故障；（2）检查引擎是否有异响或异常烟雾排放；（3）观察车辆是否出现失速、加速缓慢或无法启动等异常现象。
1.2 诊断工具检测如果初步排查未发现问题，并且警示灯未亮起，驾驶员可以使用专业的汽车诊断工具对ECU进行检测。
这些工具可以通过OBD接口与车辆的ECU进行通信，读取故障码和数据流等信息。
通过分析诊断工具提供的数据，可以定位ECU可能存在的故障。
1.3 检查传感器和连接线路在诊断过程中，有必要检查与ECU相关的传感器和连接线路是否工作正常。
这些传感器负责向ECU传输关键的车辆信息，如转速、温度和氧气浓度等。
检查传感器时，需要确保其接线良好并清洁，不存在损坏或松动的情况。
同时，还应检查连接线路是否受损或短路。
1.4 测试ECU的电源和接地ECU需要稳定的电源供应和良好的接地条件。
在排查故障时，可以使用电压表检测ECU接收到的电压值是否正常。
同时，还应检查ECU 的接地情况，确保接地良好，没有腐蚀或松动的现象。
二、故障修复2.1 清除故障码根据诊断工具提供的故障码，可以了解到ECU存在的具体问题。
有些故障码可能是临时性的，可以通过清除故障码的方式解决。
使用诊断工具，选择清除故障码功能即可。
2.2 更换损坏的传感器如果故障码指示传感器出现故障，将其更换为新的传感器可能解决问题。
在更换传感器时，应选择合适的型号，并按照汽车制造商的要求进行操作。
ecu故障解决方法
ECU（电子控制单元）是现代汽车的核心部件之一，负责监控和控制车辆的各种系统。
然而，当ECU出现故障时，这可能会导致车辆性能下降，甚至无法启动。
以下是一些解决ECU故障的方法：
检查故障码：当ECU检测到故障时，它会产生一个故障码。
通过使用专业的扫描工具，您可以读取这些故障码并确定问题的根源。
这可以大大缩短诊断时间。
重启车辆：有时，简单的重启可以解决ECU故障。
关闭发动机，等待几秒钟，然后重新启动。
这可以清除ECU中的临时故障码，并可能恢复其正常功能。
检查电源和接地：确保ECU的电源和接地连接正常。
任何松动或损坏的电线都可能导致ECU工作不正常。
更新软件：汽车制造商会定期发布ECU软件更新，以修复已知问题和提高性能。
将您的车辆带到授权的维修中心，以获取最新的软件更新。
检查传感器和执行器：ECU依赖于各种传感器和执行器来监测和控制车辆。
如果其中任何一个出现故障，它可能会影响ECU的性能。
检查并更换损坏的传感器和执行器，以解决潜在的问题。
专业维修：如果以上方法都无法解决ECU故障，那么可能需要将车辆带到专业的维修中心进行检查和维修。
他们拥有先进的诊断工具和丰富的经验，可以有效地解决复杂的ECU 问题。
总之，解决ECU故障需要一定的专业知识和经验。
如果您不确定如何进行操作，请将车辆带到授权的维修中心进行检查和维修。
发动机ECU 硬件在环(HIL)测试方案
发动机ECU硬件在环(HIL)测试解决方案一、 方案概述1.1 HIL测试系统概述随着汽车电子技术的不断革新和迅速发展，汽车电控单元数量的不断增加，汽车电子产品和技术在各种车型中得到了越来越多的应用，其中，汽车电子系统成本约占到整车的30%，而汽车故障的产生多发生在汽车电子系统，因此，从安全性、可行性和成本上考虑，硬件在回路(HIL)测试已经成为电控系统开发和应用中非常重要的一环，减少实车路试，缩短开发时间并降低成本的同时提高电控系统的软件质量，降低电控系统开发和应用的风险。
HIL(Hardware‐in‐the‐Loop)硬件在回路测试系统是以实时处理器中运行的实体仿真模型来模拟受控对象的运行状态，通过I/O接口与被测电控系统连接，对被测ECU进行全方面的、系统的测试。
系统原理如图1.1中所示。
图1.1 HIL测试系统原理HIL测试系统的特点：●模拟被控对象的各种工况，包括极限工况；●模拟复杂的故障模式，快速复现故障模式；●将部分测试过程从传统试验台架中分离；●自动化测试并生成测试报告，缩短测试周期；●易于维护和扩展测试能力。
1.2SimCar硬件在环测试系统简介SimCar硬件在环(HIL)测试系统是用于测试电控单元功能、系统集成和通信的一套完整的硬件在环仿真测试设备，可用于汽车、航空、兵器、工程机械等领域。
基于SimCar硬件在环测试系统针对用户的被控对象进行建模仿真，并将其运行于跟控制器闭环工作的实时系统中，实现对汽车电控单元的复杂测试。
SimCar硬件在环仿真系统主要由三部分组成：仿真硬件平台、试验管理软件及车辆实时仿真模型。
系统组成示意图如图1.2中所示：图1.2 SimCar测试系统组成SimCar支持的电控单元硬件在环测试：发动机ECU；自动变速器TCU；混合动力整车控制器HCU；纯电动汽车VCU；蓄电池管理系统BMS；汽车防抱死制动系统ABS；车身控制器BCM；二、 基于SimCar的发动机ECU测试解决方案2.1 发动机ECU测试系统原理如图2.1发动机ECU测试系统原理中所示，在试验定义中，上位机试验管理软件运行于PC机环境中，通过PC机通信口与SimCar实时仿真平台通信，汽车实时仿真模型运行在仿真平台的实时处理器中，运行于处理器中的模型I/O通过仿真平台中的集成的信号调理、负载仿真及功率驱动等硬件与实际的发动机ECU构成闭环连接，实现发动机ECU的系统测试。
汽车电子产品ECU测试方法
汽车电子产品 ECU 测试方法摘要：随着微机控制技术的发展，汽车电子在汽车上的应用也越来越重要，在越来越多的汽车电子设备的复杂性的要求下，必须对其进行检测和开发实验。
本文介绍了汽车电子产品的应用和系统组成，并主要阐述了汽车电子设备ECU的检测方法对其电子设备进行检测，以达到对ECU运算、检测、协调和控制功能的诊断，从而加强检测的效率和准确度，并提高检测的覆盖面和重复性，保证汽车的整体质量。
关键词：ECU；汽车电子；测试方法；虚拟仿真引语：随着用户对汽车的性价比、安全性、质量、使用感等方面的要求不断提高，汽车技术正朝着科技化、模块化的方向发展。
现代汽车上所配用的电子产品也更新换代，各种传感器、执行器、控制设备等都电子元件中都有电子控制单元的使用，必须对ECU的功效及质量进行切实的出厂前测试才能保证汽车的整体质量。
ECU的不断改进和完善需要进行仿真场景的试验，但试验条件复杂，运行工况复杂，人工测试的方法难以控制计算的误差而且容易造成设备的损坏，所以，在ECU的初步设计和台架试验之前，根据产品的运行状况，使用计算机模拟真实场景对ECU进行测试，以确保ECU各项性能达到设计要求。
1.汽车电子产品ECU的应用汽车中的电子控制单元采用压力传感器、温度传感器等多种传感器及各类线路集成装置，将车辆各部件的工作状况信息进行收集整合，然后将其结果发送给电子控制器，电子控制器在收到这些信息后，对各个传感器进行计算、分析、决断，最后将指令发送到工作部件来实现总操控的作用。
1、自诊断功能。
ECU通常具有故障自诊断与保护的能力，在发生故障时，可以将故障码存入存储器，并通过保护机制，从上面所描述的固有程式中读出替换程式，以保持引擎正常工作。
同时，这些故障信息也会在仪表板上实时显示，让用户能够及时地发现问题并把车送到维修中心，由维修人员通过专用的仪器读取，从而更好地解决问题。
2、自适应功能。
ECU拥有自动学习功能，能够自动检测到驾驶员的驾驶状态，然后根据驾驶员的日常行为进行相应的调整。
车载测试中的车辆电子控制单元可靠性分析
车载测试中的车辆电子控制单元可靠性分析随着汽车科技的不断发展，车辆电子控制单元（ECU）在现代汽车中起着至关重要的作用。
ECU作为车辆的“大脑”，负责控制和监测各种系统，如发动机、传动、刹车等。
然而，在车载测试过程中，ECU的可靠性成为了一个重要的考量因素。
本文将对车载测试中的车辆电子控制单元可靠性进行分析，旨在寻找解决方法和提高汽车质量。
一、车辆电子控制单元的重要性和挑战车辆电子控制单元在现代汽车中具有举足轻重的地位。
它们负责监测和控制车辆各个系统的运行状态，确保车辆安全和性能的稳定。
然而，在车载测试中，ECU可靠性面临着许多挑战。
首先，车辆电子控制单元的工作环境非常恶劣。
在车内，ECU需要经受高温、低温、湿度等各种极端条件的考验。
这些条件容易导致ECU内部元件的损坏或故障，从而影响整个车辆系统的运行。
其次，车辆电子控制单元的设计和制造过程存在一定的局限性。
在ECU的设计和制造过程中，可能存在工艺、材料和技术等方面的缺陷，导致ECU在使用过程中容易出现故障或损坏。
最后，车辆电子控制单元的复杂性增加了测试和维修的难度。
ECU内部有许多复杂的芯片、电路和程序，需要通过专业设备和技术才能进行有效的测试和维修。
这给车辆制造商和修理厂带来了额外的成本和工作量。
二、车载测试中的ECU可靠性分析方法为了解决车载测试中的ECU可靠性问题，我们可以采用以下分析方法：1. 统计分析：通过收集大量的车辆测试数据，对ECU故障的发生频率、发生的原因和故障类型等进行统计分析。
通过这些数据，我们可以发现ECU存在的问题，并对其进行进一步研究和改进。
2. 可靠性预测：通过应用可靠性工程的方法，对车辆电子控制单元进行可靠性预测。
通过考虑ECU的结构、材料、环境等因素，并利用数学和统计模型，我们可以预测ECU在给定条件下的寿命和可靠性。
3. 实验测试：通过在实际车辆中进行测试和监测，收集ECU在不同条件下的工作数据。
通过这些测试结果，我们可以评估ECU在不同工况下的可靠性表现，并分析潜在的故障原因。
ECU诊断开发解决方案
ECU诊断开发解决方案引言：ECU（Electronic Control Unit）是汽车电子控制系统的核心部件，负责监控和控制汽车各个系统的运行。
ECU的诊断开发是确保汽车电子系统正常运行和故障排除的关键环节。
本文将提供一种ECU诊断开发的解决方案。
一、需求分析：1.掌握汽车电子控制系统的工作原理，了解ECU的基本功能和工作流程。
2.熟悉汽车故障排除流程，能够对ECU故障进行诊断和修复。
3.设计一套完整的ECU诊断开发方案，包括硬件设备和软件平台。
二、硬件设备：1.ECU诊断工具：选用高性能、高稳定性的诊断仪器，能够读取ECU 的故障码和数据流，并进行诊断分析。
2.各类传感器：用于检测车辆各个系统的工作状态，如发动机温度、车速、转速等。
3.数据记录仪：用于记录车辆行驶过程中的关键数据，为故障分析提供依据。
三、软件平台：1.ECU诊断软件：开发一套功能完善、易于操作的ECU诊断软件，支持故障码读取、参数调校、自适应学习等功能。
2.数据分析工具：提供数据分析功能，对车辆行驶数据进行处理和分析，发现潜在的故障问题。
3.故障库管理系统：建立一套完整的故障库，包括常见故障的描述、解决方案和修复记录，以便开发人员快速定位和解决问题。
四、开发流程：1.ECU固件开发：根据汽车品牌和型号的要求，进行ECU固件的开发和优化，确保ECU的正常工作和稳定性。
2.ECU诊断功能开发：根据汽车厂家提供的诊断要求，开发相应的诊断功能，包括故障码读取、参数调校等。
3.ECU诊断软件开发：基于已有的开源软件平台开发ECU诊断软件，提供友好的用户界面和全面的诊断功能。
4.故障数据收集和分析：通过数据记录仪收集车辆行驶数据，并进行分析，发现潜在的故障问题。
5.故障库管理更新：将发现的故障问题整理成故障库，包括问题描述、解决方案和修复记录，以便开发人员快速定位和解决问题。
五、实施与测试：1.ECU固件升级：将开发好的ECU固件烧录到车辆的ECU中，进行实际的功能测试和性能评估。
发动机电子控制单元故障的诊断与修复
发动机电子控制单元故障的诊断与修复1. 引言发动机电子控制单元（Engine Electronic Control Unit，简称ECU）是一种关键的汽车电子控制器，负责监测和控制发动机的运行。
然而，由于各种原因，ECU可能会出现故障，导致发动机性能下降、燃油消耗增加甚至无法启动。
本文将介绍发动机电子控制单元故障的常见原因、诊断方法和修复步骤，以便能够及时解决这些问题。
2. 故障诊断2.1 故障现象观察首先，当发动机出现异常工作时，我们需要仔细观察故障现象。
例如发动机启动困难、怠速不稳定、加速缓慢等。
这些现象可以提供有价值的线索，帮助我们确定故障点。
2.2 诊断工具使用现代汽车通常配备了诊断仪，用于读取发动机电子控制单元的故障代码（Diagnostic Trouble Code，简称DTC）。
通过连接诊断仪，我们可以获取到详细的故障信息，包括传感器/执行器的故障、电气电路问题等。
2.3 数据记录与分析在诊断过程中，我们可以利用数据记录器对发动机运行过程中的各项参数进行记录。
通过对这些数据进行分析，我们可以找出异常的模式或者指示故障产生的原因。
3. 故障修复3.1 检查电气连接首先，我们需要检查发动机电子控制单元与其他相关传感器/执行器之间的电气连接是否正常。
有时候，仅仅是因为松动或腐蚀的接头导致信号传输中断，进而导致故障发生。
3.2 更换故障部件如果诊断结果确认发动机电子控制单元本身存在故障，那么我们需要考虑更换这个部件。
请确保所使用的替代部件是与原始部件相匹配的，并进行适当的校准。
3.3 调整参数和编程有时候，发动机电子控制单元的参数需要进行调整或更新。
这可能需要执行一些特殊的程序或者使用专用的编程工具。
在进行这些操作之前，请确保对ECU的操作是正确和安全的。
4. 优化与预防4.1 发动机维护定期进行发动机维护是预防ECU故障的重要措施。
更换空气滤清器、燃油滤清器、引擎油等，可以保持发动机的良好工作状态，减少ECU故障的可能性。
车载测试中的电子控制单元(ECU)测试
车载测试中的电子控制单元（ECU）测试在车载测试中，电子控制单元（ECU）测试起着至关重要的作用。
ECU是现代汽车中的一个关键组件，它负责管理和控制许多车辆系统的运行，如发动机控制、刹车系统、悬挂系统等。
因此，保证ECU的正确运行对于确保车辆的安全性、性能和可靠性至关重要。
本文将详细介绍车载测试中的电子控制单元（ECU）测试的重要性、测试方法和技术。
一、ECU测试的重要性ECU作为汽车系统中的控制中枢，负责监测和控制各个子系统的运行状态。
对ECU进行全面、准确的测试可以确保它能够正确地接收和处理各种传感器和执行器的信号，从而实现整车各个部件的协调工作。
一旦ECU发生故障或错误，可能导致车辆性能下降、故障频发或系统故障，对驾驶员和乘客的安全构成威胁。
二、ECU测试的方法1. 功能测试：通过连接车辆的诊断接口和测试仪器，检测ECU是否能够正确地执行其功能，如读取传感器数据、控制执行器、检测故障等。
通过模拟各种工况和应急情况，验证ECU的功能是否正常。
2. 性能测试：在不同的工况和环境下，对ECU的性能进行测试，如加速性能、行驶稳定性、燃油经济性等。
通过对比测试数据和标准数值，评估ECU的性能表现是否符合要求。
3. 兼容性测试：由于不同车型和厂家的ECU可能存在差异，需要测试ECU在不同车型上的兼容性。
通过将ECU与不同车辆的系统进行匹配，验证其是否能够正常工作并与其他ECU进行协调。
4. 安全性测试：ECU在车辆操作中的安全性至关重要。
通过测试ECU的防护机制、抗干扰性和抗攻击性等方面，确保ECU系统的安全性能。
三、ECU测试的技术1. 软件测试：ECU中的控制逻辑通常是通过软件来完成的。
在进行ECU测试时，需要对其软件进行全面的测试，包括单元测试、集成测试和系统测试等，以验证软件的正确性和稳定性。
2. 性能分析：对于高性能ECU来说，需要进行性能分析以评估其处理能力和响应速度。
通过使用性能分析工具，可以检测ECU在不同负载下的响应情况，并找出性能瓶颈。
Vector_ECU综合测试方案
测试概述 基于CANoe的自动化测试系统
Test Spec.
Test-Environment
CANoe
GPIB, RS232 UDP, TCP
DAQ, IOcab, ...
CANcardXL, VN2600, ...
8 Test 9
Report
failed passed
Measurement & Test Hardware:
正确性：网络功能正确 例如:发送报文的周期是否正确
测试工具
CANoe/CANoe.LIN+网络接口卡 Test Automation Editor(TAE)
©2009. HiRain Technologies. All rights reserved.
网络通信测试 测试构架
HTML TTeesstt RReeppoorrtt
Word TTeesstt RReeppoorrtt
©2009. HiRain Technologies. All rights reserved.
测试报告 HTML测试报告
©2009. HiRain Technologies. All rights reserved.
©2009. HiRain Technologies. All rights reserved.
测试概述
测试内容
测试ECU的软件及硬件实现情况 测试内容覆盖各个模块
©2009. HiRain Technologies. All rights reserved.
测试概述
测试的系统组成
……
被测单元 Under Test ECU/System
……
©2009. HiRain Technologies. All rights reserved.
车辆维修服务方案电子控制单元(ECU)故障的维修技巧
车辆维修服务方案电子控制单元（ECU）故障的维修技巧车辆维修服务方案电子控制单元（Electronic Control Unit，简称ECU）是现代汽车中常见的核心部件之一，负责控制车辆的各项功能和操作。
然而，由于ECU作为一个高度复杂的电子设备，也会面临故障和问题。
本文将介绍一些解决ECU故障的维修技巧，帮助车主和维修师傅更好地应对这些问题。
一、问题诊断当车辆出现故障时，首先需要进行问题诊断，以确定是否是ECU故障。
在进行诊断之前，需要准备相应的诊断工具，例如OBD（On-Board Diagnostics）扫描仪。
通过连接扫描仪，可以读取ECU存储的故障码，这些故障码可以指示故障的具体位置和原因。
在诊断过程中，需要注意以下几个方面：1. 仔细阅读故障码：每个故障码都有特定的含义，根据故障码的描述可以初步判断故障的类型。
同时，还可以通过查询相关的技术手册或数据库来获取更多的解读信息。
2. 检查相关传感器和电子组件：ECU所连接的传感器和电子组件可能会导致故障，因此需要检查它们的工作状态。
可以通过使用万用表或者专用的测试仪器来检测传感器的电压、电阻和信号输出等参数。
3. 检查连接线路和插头接口：松脱、氧化或者损坏的连接线路和插头接口也可能引起ECU故障。
因此，在诊断过程中，需要仔细检查这些线路和接口，确保它们的连接正常。
二、故障排除与修复一旦确定了ECU故障的具体原因，就可以开始进行相应的修复措施。
在排除和修复故障时，需要注意以下几个方面：1. 替换损坏的组件：如果经检查发现某个传感器或电子组件出现问题，那么应该及时替换它们。
值得注意的是，为了确保兼容性和稳定性，建议使用原厂配件或经过验证的替代品。
2. 刷写ECU软件：当ECU存储的软件出现错误或需要更新时，可以通过刷写ECU软件来解决问题。
刷写软件需要使用专用的设备，且需要进行相应的程序操作。
在刷写之前，务必备份原始软件，以防出现意外情况。
3. 清除故障码和重置ECU：有些故障是暂时性的，可能只是误报或者偶发的问题。
汽车电子控制单元的故障检测与修复
汽车电子控制单元的故障检测与修复汽车电子控制单元（Electronic Control Unit，简称ECU）是现代汽车中起着重要作用的核心部件，它负责管理和协调车辆各种电子设备之间的通信和控制。
然而，由于多种原因，ECU可能会出现故障，导致汽车性能下降甚至无法正常工作。
本文将探讨汽车电子控制单元故障的检测与修复方法。
一、故障检测1. 故障码扫描要检测ECU故障，首先需要使用专业的故障码扫描仪连接到车辆的诊断接口上。
通过读取ECU存储的故障码，可以迅速确定故障所在的系统和具体故障类型。
常见的故障码包括发动机故障码、传输故障码、制动故障码等，扫描仪会将故障码转化为易于理解的故障描述和建议修复方法。
2. 数据流检测除了故障码扫描，数据流检测也是一种常用的故障检测方法。
通过读取ECU记录的实时数据流，可以观察各传感器和执行器的工作状态，比如发动机转速、油耗、氧传感器输出等。
如果某些数据异常或超出正常范围，就可以初步推断出可能存在故障的部件，并进行进一步检查和修复。
二、故障修复1. 线路检查在检测到ECU故障后，首先应该对与ECU连接的线路进行全面检查。
检查电缆是否损坏、接口是否松动、线路是否短路或开路等，确保信号正常传输。
如果发现线路问题，应及时修复或更换相应的线束。
2. 零部件更换在排除线路问题后，如果故障仍然存在，可能涉及到ECU内部的电子元件故障。
此时，可以考虑对故障的ECU进行零部件更换。
一些常见的故障部件包括微处理器、记忆芯片、电容、电阻等。
根据故障类型和ECU型号，选择合适的零部件进行更换。
3. 软件更新ECU故障修复的另一种方法是进行软件更新。
随着汽车技术的不断发展，厂家会不定期推出ECU固件的更新版本，用于修复已知故障或提升性能。
通过连接诊断设备，可以将更新的软件固件下载到ECU中，完成软件更新。
4. 重新编程如果故障严重或无法通过软件更新解决，可能需要进行ECU的重新编程。
重新编程需要专业的设备和技术，通过将新的程序代码加载到ECU中，重新配置和定制其功能。
车载测试中的车辆电子控制单元测试与验证
车载测试中的车辆电子控制单元测试与验证一、引言车载测试是对车辆的各种电子控制单元进行测试与验证的重要过程。
车辆电子控制单元（ECU）是车辆的大脑，通过监测车辆的各种参数，并做出相应的调整，以确保车辆的性能和安全性。
本文将讨论车载测试中的车辆电子控制单元测试与验证的重要性和方法。
二、车辆电子控制单元测试与验证的重要性1. 确保车辆的性能和安全性车辆电子控制单元通过监测车辆的各种参数，如发动机转速、车速、刹车状态等，来做出相应的调整。
通过测试与验证车辆电子控制单元的功能和性能，可以确保车辆在各种复杂情况下都能正常运行，并且能够及时做出正确的响应，提高车辆的性能和安全性。
2. 提高车辆的燃油经济性车辆电子控制单元还负责控制车辆的燃油喷射系统，以提高燃油的利用率。
通过测试与验证车辆电子控制单元的燃油经济性，可以找出潜在的优化空间，并进行相应的调整，以降低车辆的燃油消耗，提高燃油经济性。
3. 减少车辆故障和维修成本车载测试中的车辆电子控制单元测试与验证可以帮助发现潜在的故障和问题，及时采取措施进行修复，避免故障进一步恶化。
通过及时修复故障，可以减少车辆维修所需的时间和成本，提升车辆的可靠性和可维护性。
三、车辆电子控制单元测试与验证的方法1. 硬件测试硬件测试是对车辆电子控制单元的硬件组件进行测试和验证。
这包括对电路板、芯片、连接器等进行检查和测量，以确保它们的正常工作。
硬件测试可以通过使用专业设备和工具来进行，如示波器、多用途测试仪等。
2. 软件测试软件测试是对车辆电子控制单元的软件进行测试和验证。
这包括对软件功能、性能、稳定性等方面进行测试，并通过模拟各种实际情况来验证软件的可靠性和安全性。
软件测试可以通过使用自动化测试工具和仿真系统来进行，以提高测试效率和准确性。
3. 整车测试整车测试是对整个车辆系统进行测试和验证。
这包括对车辆电子控制单元与其他系统的协调配合进行测试，并模拟各种实际场景来验证整车系统的性能和安全性。
汽车电子控制单元的故障诊断与容错技术
汽车电子控制单元的故障诊断与容错技术随着现代汽车技术的不断发展，越来越多的汽车采用了电子控制单元（Electronic Control Unit，ECU）来实现车辆系统的控制和管理。
然而，由于汽车电子设备数量的增加和复杂性的提高，ECU的故障成为了汽车维修中的一个重要问题。
为了更好地诊断ECU的故障并提供容错技术，汽车制造商和研发人员们不断努力。
一、ECU故障诊断技术1.自诊断功能现代的汽车ECU通常都具备自我诊断（Self-Diagnosis）功能，能够检测和诊断自身的故障。
通过自我诊断功能，ECU可以对车辆系统进行连续的监测，并记录和存储相关的故障码。
当ECU检测到故障时，会发出警报信号并显示相应的故障码，方便维修人员进行故障排查。
2.故障诊断接口为了更方便地进行ECU故障诊断，汽车制造商通常会在车辆中设置故障诊断接口，例如OBD（On-Board Diagnostics）接口。
通过连接诊断工具，维修人员可以读取和清除故障码，进行更详细的故障分析。
二、ECU容错技术1.备份系统为了提高ECU的容错能力，一些汽车系统会设计备份系统。
当主要ECU发生故障时，备份ECU会自动接管，并保证车辆系统的正常运行。
这种设计可以使车辆在ECU故障时依然能够维持一定的功能，提高了车辆的安全性和可靠性。
2.故障屏蔽在一些情况下，ECU的故障可能会导致车辆的正常运行受到影响。
为了减轻这种影响，一些ECU会采用故障屏蔽的技术。
当ECU检测到某个功能出现故障时，会暂时屏蔽该功能，并通过其他的方式维持车辆的正常行驶。
例如，在发动机故障时，ECU可能会调整其他参数来保证车辆的安全性和可靠性。
三、ECU故障诊断与容错技术的发展趋势随着车辆系统的不断复杂化和电子设备的增加，ECU故障诊断与容错技术也在不断发展和完善。
未来的发展趋势可能包括以下方面：1.智能化诊断系统随着人工智能和大数据技术的普及应用，未来的汽车ECU诊断系统可能会更加智能化。
汽车电子ECU 测试解决方案
u
Provide the simulated enviroment for the ECU that is the same as the real working environment Measure the output of the ECU
u
u
u u u u
Easy fault injection
16
Efficient Testing Environment Setup
Evaluation & Analysis
Project & Test Data Management & Test Team Management
vTESTcenter
u
u
Configuration management of test data
Team collaboration by multi-user support Requirements and test engineering
Test Specification:
Collection of cohesive Test Items
Test Specification X
• Test Item X.1
n:m
• Test Item X.2 • Test Item X.3
Test Specification Y
• Test Item Y.1
Realtime execution of tests Access to SUT via
> > >
u
u
I/Os, bus systems and protocols (diagnostics, XCP, …) Debug Interface
汽车电子产品ECU测试方法
汽车电子产品ECU测试方法发表时间：2018-09-17T11:08:29.757Z 来源：《基层建设》2018年第22期作者：吴学舟[导读] 摘要：近年来，越来越多的电子技术应用到汽车领域，使得汽车电子控制系统的测试更加复杂，导致汽车电子控制单元的测试开发周期更长、测试功能不完善和不稳定。
广州广电计量检测股份有限公司广东广州 510000摘要：近年来，越来越多的电子技术应用到汽车领域，使得汽车电子控制系统的测试更加复杂，导致汽车电子控制单元的测试开发周期更长、测试功能不完善和不稳定。
如何有效的简化测试系统，设计更好的电子控制单元测试方法，是各个汽车电子零部件厂必须考虑或有待解决的问题。
文中以助力转向控制单元为实例，首先对电子控制单元（ＥＣＵ）软／硬件的工作原理进行阐述并分析，提出测试方案；然后阐述该ＥＣＵ在Ｋｅｙｓｉｇｈｔ测试系统的构建和方法，最后完成测试系统的开发。
验证了此测试方法简单、方便和开发周期短，并且测试系统稳定、功能强大和方便移植等优点，被各个汽车零部件厂商所采用。
鉴于此，本文是对汽车电子产品ECU测试进行研究和分析，仅供参考。
关键词：汽车电子；测试系统；ＥＣＵ一、系统方案对于汽车零部件厂而言，能够快速、有效的导入新产品并及时的发给客户，是它们追求的目标。
而现在市面上比较通用的测试系统有两种：一种是ＮＩ的测试系统；另一种是Ｋｅｙｓｉｇｈｔ测试系统。
两个系统在硬件的性能、稳定性和价格基本差不多，差别是在控制软件上，ＮＩ的测试系统使用的Ｌａｂｖｉｅｗ，相比Ｋｅｙｓｉｇｈｔ的ＴｅｓｔＥｘｅｃ语法更加复杂，技巧性强。
所以选用Ｋｅｙｓｉｇｈｔ公司的ＴＳ５４００测试系统。
该系统能为ＥＣＵ提供各种电子负载，并且内部集成了标准化的仪器仪表。
可以非常方便的进行调试和移植到其它的测试产品。
由于该产品使用的ＣＡＮ协议通信，我们选用ＮＩ－ＣＡＮ卡作为产品的通信工具，ＮＩ公司提供硬件的同时，还提供了标准的ＡＰＩ控制函数和相应的ＤＬＬ，使用非常方便。
汽车电子控制器ECU生产功能测试(FCT)方案
北京金蚂蚁国创在线式EOL测试机技术方案【汽车电子零部件ECU生产线测试-EOL测试设备/老化测试设备】最大支持3工站EOL测试产品特点：该设备具备无人化操作，全自动测试的特点，测试结果和MES系统交互，实现工单解析，测试结果上传等；最大支持3个控制器同步测试；生产节拍最高可到30s；可配置的控制器接口：16bits模拟量采集32×n；13bits模拟量输出32×n；数字信号采集16×n；数字信号输出16×n；20bits PWM信号采集16×n；20bits PWM输出信号16×n；喷油电流脉宽采集8×n；点火电流脉宽采集8×n；电流信号采集1×n；电磁阀信号采集1×n；ABS轮速信号模拟1×n；霍尔信号模拟1×n；VCU、HCU充电信号模拟，CC/CP信号模拟；BMS电池信号模拟4×n，最大支持5A；我们的产品成功应用于：ABS产品EOL测试；ESC产品EOL测试；拉索式EPB/卡钳式EPB产品EOL测试；BCM产品EOL测试；HCU产品EOL测试；VCU产品EOL测试；BMS产品EOL测试；BTU产品EOL测试；BMU产品EOL测试；HVU产品EOL测试；电机驱动器MCU EOL测试；高压空调EOL测试；DCDC产品EOL测试；CBU产品EOL测试；我们的客户群：Panasonic（松下集团）；东风汽车集团；万向集团；亚太集团；国轩高科；潍柴集团；陕汽集团；大洋电机集团；安徽锐能科技；上海电驱动股份有限公司；国金汽车-新能源；长江汽车-新能源；合众新能源；隆鑫汽车；力帆汽车；。
符合ISO26262标准的软件测试解决方案
符合IＳO２626２标准的软件测试解决方案随着汽车行业的迅速发展，汽车电子电器E／E系统在汽车中的作用不断提高,ＥCU开发所占用的时间和成本也越来越高。
与此同时,越来越多的电子控制系统(例如车身稳定控制系统ESP,防抱死制动系统AＢS，自适应前照明系统AＦＳ等)具有与安全相关的功能,因此对ＥＣU的安全要求也越来越高。
为了减少产品的开发时间和成本,降低由于安全问题而导致的维护甚至召回的风险,越来越多的整车厂和供应商开始重视汽车领域的功能安全问题，ECU软件功能安全的问题也成为汽车行业迫切需要解决的问题,车辆功能安全标准ISO 26２６２就在这样的环境和需求下应运而生,并于2011年11月正式发布第一版本，该标准是当前汽车业中最流行、最复杂、也是最重要的一份标准。
IＳO ２6２6２的目标是通过避免汽车E/E系统故障行为可能导致的危害来提高Ｅ／E系统的功能安全。
ISO2626２采用车辆安全完整性等级（AＳIL）来判断系统的功能安全程度，AＳIL由ASIＬＡ（最低)、ASIＬB、AＳＩＬC及ＡSＩL D(最高)四个等级组成,ASIL等级越高表示系统的功能安全评估越严格,相应的表示系统正确执行安全功能，或者说的避免该功能出错的概率越高,即系统的安全可靠性越高。
ISO 2６26２标准的组成架构由十个规范和信息指导文件组成，其中ISO ２6２62—4/5／6阐述的是系统级／硬件级/软件级的产品开发，使用嵌套的V模型定义了每个开发阶段的过程以及相应的工作产品。
本解决方案主要阐明了在软件级产品开发阶段如何去理解ISO26262的要求,并且指出了在实际的软件开发过程中如何结合ISO 2６262的软件测试生命周期，通过包括软件测试工作的执行以及过程控制等方面来确保ECU软件质量满足IＳO26262软件级功能安全相应等级的要求。
基于V模式的ISO26262软件测试生命周期如图所示,基于V模式的IＳO26262-6软件测试生命周期可以划分为五个阶段:静态分析需求和功能需求：在软件级产品开发初始化阶段和软件安全需求规范制定阶段确定了一些基本的嵌入式软件静态分析需求和功能需求,这部分内容是以后设计和测试的基础;架构验证:在软件架构设计阶段,我们可以使用人工分析的方式来验证和测试软件架构层的内容,但是有条件的话最好使用合适的架构设计工具,在设计的过程中同时进行架构验证;静态测试:在软件单元设计和实现阶段同时进行静态测试,可以使用开发辅助工具来进行静态测试,这样不必因为静态测试的活动而改变开发流程。
