二、配电变压器阻抗（T—Transformer）
变压器的每相正（负）序电阻及电抗可按下式计算：
RT=
式中：RT—变压器相电阻
XT—变压器相电抗
△Pd—变压器负载损耗KW
低压配电系统短路电流计算说明
中冶京诚工程技术有限公司电气工程技术所
2004年7月
低压配电系统短路电流计算
在设计低压配电系统时，需要进行短路电流计算，以选择低压电器、校验其稳定性及确定保护方案等。目前，钢铁企业电力设计手册上虽有此内容，但不够详细，特别是单相短路计算，很不具体。现从实用角度出发，编写此资料，目的是使设计者在具体工程中能很快地计算出各点的短路电流值。
0.3941
0.4131
0.5715
630
3(80x8)+1(63x6.3)
0.0310
0.0486
0.0781
0.1232
0.142164856
0.1743
0.1954
0.3929
0.4119
0.5703
800
3(100x8)+1(80x6.3)
0.0257
0.0392
0.0640
0.0986
0.129295084
2.50
（19，60）
2.50
（8，20）
11.15
11.15
（98，70）
11.15

单相短路电流计算公式(一)

单相短路电流计算公式(一)
单相短路电流
什么是单相短路电流？
单相短路电流指的是在电力系统中，当电源的两个导体之间发生短路时，导体之间的电流。

短路电流是一个十分重要的参数，它决定了电路保护设备的选择和设计。

计算单相短路电流的常用公式：
1.根据Ohm定律，可以使用以下公式计算电路的短路电流：
–单相短路电流(I) = 电源电压(U) / 短路电阻(R)
2.根据短路电流的存在和散播，可以使用以下公式计算电路的短路
电流：
–单相短路电流(I) = (电源电压(U) * 标称发电机电压) / (√(2) * 短路阻抗(Z))
举例解释说明：
假设某电力系统的电源电压为220伏，短路电阻为2欧姆，标称发电机电压为10千伏，短路阻抗为10%，我们可以使用上述公式计算出短路电流。

根据公式1，我们可以计算出：单相短路电流(I) = 220伏 / 2
欧姆 = 110安培
根据公式2，我们可以计算出：单相短路电流(I) = (220伏 *
10千伏) / (√(2) * 10%) = 安培
因此，在这个例子中，单相短路电流的值可以是110安培或安培，具体取决于使用哪个公式。

总结：
单相短路电流是电力系统中的重要参数，它决定了电路保护设备
的选择和设计。

计算单相短路电流的常用公式包括根据Ohm定律和短
路电流的存在和散播。

使用这些公式可以帮助我们准确计算电路的短
路电流，从而进行相应的电路保护设置和设备选择。

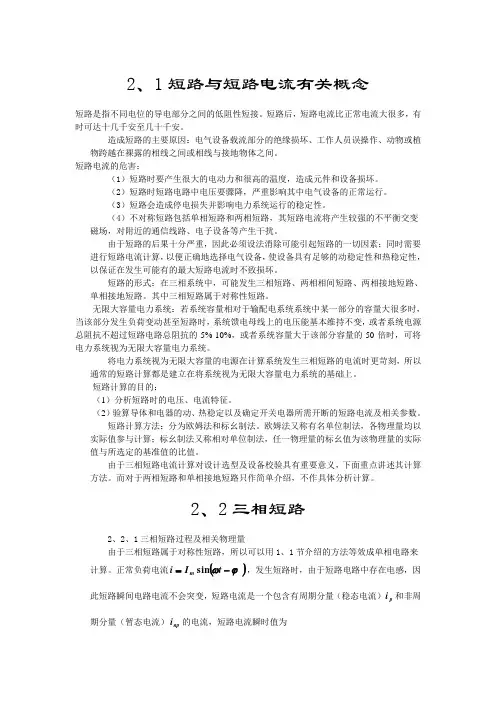

短路及短路电流的相关概念及计算

2、1短路与短路电流有关概念短路是指不同电位的导电部分之间的低阻性短接。

短路后，短路电流比正常电流大很多，有时可达十几千安至几十千安。

造成短路的主要原因：电气设备载流部分的绝缘损坏、工作人员误操作、动物或植物跨越在裸露的相线之间或相线与接地物体之间。

短路电流的危害：（1）短路时要产生很大的电动力和很高的温度，造成元件和设备损坏。

（2）短路时短路电路中电压要骤降，严重影响其中电气设备的正常运行。

（3）短路会造成停电损失并影响电力系统运行的稳定性。

（4）不对称短路包括单相短路和两相短路，其短路电流将产生较强的不平衡交变磁场，对附近的通信线路、电子设备等产生干扰。

由于短路的后果十分严重，因此必须设法消除可能引起短路的一切因素；同时需要进行短路电流计算，以便正确地选择电气设备，使设备具有足够的动稳定性和热稳定性，以保证在发生可能有的最大短路电流时不致损坏。

短路的形式：在三相系统中，可能发生三相短路、两相相间短路、两相接地短路、单相接地短路。

其中三相短路属于对称性短路。

无限大容量电力系统：若系统容量相对于输配电系统系统中某一部分的容量大很多时，当该部分发生负荷变动甚至短路时，系统馈电母线上的电压能基本维持不变，或者系统电源总阻抗不超过短路电路总阻抗的5%-10%，或者系统容量大于该部分容量的50倍时，可将电力系统视为无限大容量电力系统。

将电力系统视为无限大容量的电源在计算系统发生三相短路的电流时更苛刻，所以通常的短路计算都是建立在将系统视为无限大容量电力系统的基础上。

短路计算的目的：（1）分析短路时的电压、电流特征。

（2）验算导体和电器的动、热稳定以及确定开关电器所需开断的短路电流及相关参数。

短路计算方法：分为欧姆法和标幺制法。

欧姆法又称有名单位制法，各物理量均以实际值参与计算；标幺制法又称相对单位制法，任一物理量的标幺值为该物理量的实际值与所选定的基准值的比值。

由于三相短路电流计算对设计选型及设备校验具有重要意义，下面重点讲述其计算方法。

工作用发电厂短路电流计算

电力系统各种元件电抗值的计算通常我们在计算短路电流时，首先要求出短路点前各供电元件的相对电抗值，为此先要绘出供电系统图，并假设有关的短路点。

供电系统中供电元件通常包括发电机、变压器、电抗器及架空线路(包括电缆线路)等。

目前，一般用户都不直接由发电机供电，而是接自电力系统，因此也常把电力系统当作一个“元件”来看待。

常用电气设备标么值和有名值计算公式： 1、系统电抗的计算：系统电抗，百兆为1，容量增减，电抗反比。

本句话的意思是当系统短路容量为100MV A 时，系统电抗数值为1；当系统短路容量不为100MV A ，而是更大或更小时，电抗数值应反比而变。

例如当系统短路容量为200MV A 时，电抗便是0.5(100/200=0.5)；当系统短路容量为50MV A 时，电抗便是2(100/50=2)，系统容量为“∞”，则100/∞=0，所以其电抗为0。

依据一般计算短路电流书中所介绍的，均换算到100MV A 基准容量条件下的相对电抗公式而编出的(以下均同)，即S X j *＝式中：Sj 为基准容量取100MV A 、S 为系统容量(MV A)。

2、发电机、电动机、调相机的计算：标么值：ϕcos /100%""*e j d d P S X X ⨯= 有名值：ϕcos /100%""e j d d P U X X ⨯=X d %为次暂去电抗百分值，3、变压器电抗的计算：标么值：e jd d S S U X ⨯=100%""*有名值：ee S U U X 2d d 100%⨯= U d %为短路电压百分值低压侧有两个分裂绕组的双绕组变压器的计算则用：()4K 1U X f 2-d12-1+=()ej 2-1f 1S S X 4K 1X ⨯⨯-=ej 2-1f 21S S X K 21X X ⨯⨯⨯== 不分裂绕组的三双绕组变压器则的计算用： ()e j 3-23-12-11S S X X X 21X ⨯-+=()e j 2-13-23-12S S X X X 21X ⨯-+= ()ej 3-23-12-11S S X X X 21X ⨯-+=4、电抗器电抗的计算：标么值：2k "*k U 3U 100%j j e e S I X X ⨯⎪⎪⎭⎫ ⎝⎛⨯= 有名值：e eK S U X X 2k 100%⨯= X K ％为百分电抗值，I e 单位为KA 5、架空线路及电缆线路电抗值的计算：标么值：2jj U S X X ⨯=* 有名值：dcs dac das D rDX ⋅⋅==3 789.0lg145.0 r 导线半径 D 为三相导线间的平均距（cm ）(基准定量Sj=100MV A)第五节网络简化短路电流计算在电力工程的设计过程中占有极其重要的地位，在短路电流计算中，当绘制出正、负序及零序阻抗图后就需要进行网络化简，在采用网络化简求解复杂网络的短路电流时，网络化简就是很重要的一步，需要掌握一些基本的方法和公式。

通过短路电流折算阻抗标幺值方法

根据提供的系统或母线三相短路电流值，求基准容量的正序零序阻抗标幺值单相短路时：故障相(1).kA I 电流与序电流的关系如下：(1)(1)(1)(1)(1).....12013kAkA kA kA kA I I I I I ====可以得出如下关系：(1)(1)112033PkA kA U I I Z Z Z ∑∑∑==++,其中P U 为单相短路时的相电压。

假设100B S MVA =，34.5B U kV =（线电压），系统短路电流参数如下：假设为无穷大系统，基准100B S MVA =，34.5B U kV =（线电压）下，此短路电流(1)kA I 已知，求单相短路时的短路阻抗(1)120ZZ Z Z ∑∑∑=++，且12Z Z ∑∑=最终得到零序阻抗0Z ∑。

(1)(1)1(1)12033pB kAkA U IIZ Z Z Z ∑∑∑===++，从而得出(1)120kAZ Z Z Z ∑∑∑=++=需要求出各方式下的短路阻抗标幺值，先根据三相短路电流求出正序阻抗，正序阻抗(3)12ZZ Z ∑∑==，从而根据已知的三相短路电流(3)k I，计算的正序阻抗标幺值：(3)(3)(3)(3)*(3)(3)(3)0.5181k B B B k k Z I ZZ I I =======通过单相短路，计算单相短路阻抗标幺值的方法如下：(1)(1)*(1)3 4.1152k kA B B kA kA Z I Z Z I ======，从而，(1)(1)(3)0**1*2***2 4.115220.5181 3.079Z Z Z Z Z Z ∑∑∑=--=-=-⨯=据此，得出结果如下：Referenced voltage: 34.5kV, referenced capacity: 100MVA。

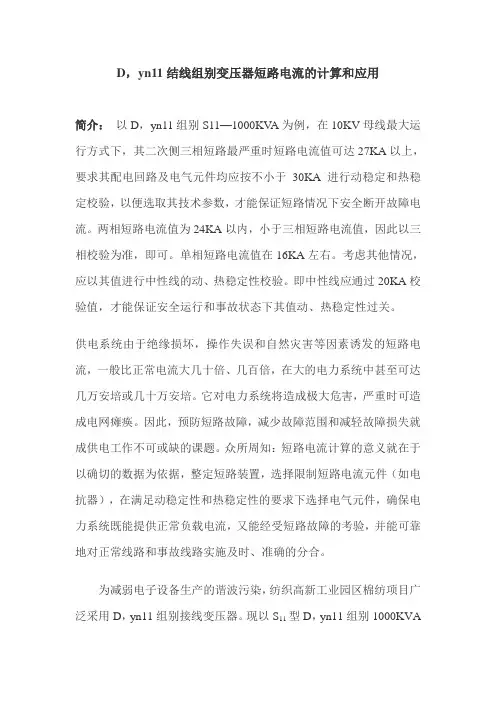

Dyn11结线组别变压器短路电流的计算和应用

D，yn11结线组别变压器短路电流的计算和应用简介：以D，yn11组别S11—1000KV A为例，在10KV母线最大运行方式下，其二次侧三相短路最严重时短路电流值可达27KA以上，要求其配电回路及电气元件均应按不小于30KA进行动稳定和热稳定校验，以便选取其技术参数，才能保证短路情况下安全断开故障电流。

两相短路电流值为24KA以内，小于三相短路电流值，因此以三相校验为准，即可。

单相短路电流值在16KA左右。

考虑其他情况，应以其值进行中性线的动、热稳定性校验。

即中性线应通过20KA校验值，才能保证安全运行和事故状态下其值动、热稳定性过关。

供电系统由于绝缘损坏，操作失误和自然灾害等因素诱发的短路电流，一般比正常电流大几十倍、几百倍，在大的电力系统中甚至可达几万安培或几十万安培。

它对电力系统将造成极大危害，严重时可造成电网瘫痪。

因此，预防短路故障，减少故障范围和减轻故障损失就成供电工作不可或缺的课题。

众所周知：短路电流计算的意义就在于以确切的数据为依据，整定短路装置，选择限制短路电流元件（如电抗器），在满足动稳定性和热稳定性的要求下选择电气元件，确保电力系统既能提供正常负载电流，又能经受短路故障的考验，并能可靠地对正常线路和事故线路实施及时、准确的分合。

为减弱电子设备生产的谐波污染，纺织高新工业园区棉纺项目广泛采用D，yn11组别接线变压器。

现以S11型D，yn11组别1000KVA油浸节能型变压器为例，探究其低压侧短路时，一、二次侧短路电流和影响，具体供电系统和等效电路如下图。

一、变压器T二次侧短路计算：1.K (3)时三相短路计算：⑴根据天津电力设计院提供的2010年前园区1#35KV站10KV 母线在最大运行方式下三相短路电流为7.22KA，所以其短路容量：S Z(3) =U PJ1* I Kmax（3）=1.732*10.5*7.22=131.3（MVA）其系统阻抗X Z：X Z== 1.22（m）⑵线路阻抗X L：X L=X0*L1*=0.08*0.3*0.035（m）⑶变压器T电抗X B：X B===7.2（m）⑷如图K（3）时系统等效电路（b）总阻抗：=++=1.22+0.035+7.2=8.455(m)⑸三相短路电流：==27.31（KA）⑹时二次侧短路容量：=*=*0.4*27.3118.92（MVA）2. K (2)时两相短路计算：当变压器二次侧任意两相间短路，其电流：===*=*27.3123.65（KA）3. K (1)时单相接地短路计算：==15.7（KA）式中=0.4028（m）是经对变压器直流电阻计算得来的，此处不赘述，实际工程计算一般不纳入。

10kV配电网单相故障电流计算及跨步电压的分析

摘要10kV配电网主要有中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地等运行方式。

不同的配电网中性点接地方式各有其特点和优势。

本文详细分析计算了三种主要接地方式下配电网在发生单相短路故障时的零序电压、短路电流和暂态特性;并利用有限元分析软件，详细分析了小电阻接地运行方式下，单相短路故障时的大地电场分布，计算了短路点附近的跨步电压。

为配电网接地方式的合理选择及继电保护提供了理论依据。

本文研究内容主要包括以下几个方面:介绍了10kV配电网的不同接地方式发展概况，详细分析了配电网中接地变压器的结构与工作原理，总结并对比了不同接地方式的优缺点。

针对三种主要接地方式的配电网络，首先分析出了其发生单相短路故障时的稳态等效电路，在此基础上推导出其短路接地电流计算公式，并给出了其电容电流分布图。

其次详细推导出其暂态等效电路，同样详细计算了其暂态短路接地电流。

最后建立了配电网发生单相接地短路的MATLAB仿真模型，得出了与理论分析结果相符的仿真波形与数据。

阐述了接地电阻、跨步电压和接触电压的概念，详细推导了它们的理论计算公式。

开创性地运用有限元分析软件ANSYS来定量仿真发生单相对地短路后的跨步电压，仿真结果与理论计算结果基本吻合。

设计了10kV配电网小电阻接地运行方式下发生单相对地和单相对电线横担的两种常见短路的实验方案，给出了详细实验操作步骤及需要注意的事项，通过实验验证了论文中有关短路时接地电流及跨步电压的计算分析结果。

关键词:10kV配电网;中性点接地方式;短路接地电流;跨步电压;有限元分析AbstractNeutral grounding without impedance,neutral grounding through suppression coil and neutral grounding through low resistor are the most common neutral grounding in the l0kV distribution network. There are different characteristics and application advantages with different neutral grounding. When the single phase short-circuit fault occur in the l0kV distribution network, zero sequence voltage, short-circuit current are calculated in detail and transient characteristics are analyzed for the three main neutral grounding in this paper. Then, Electric field distribution and step voltage are also calculated with Finite element analysis software for grounding through low resistor. The study of this paper is helpful to the choice of neutral grounding and power system relay protection for the l0kV distribution network.The study of this paper focuses on the following aspects:The development and application trends of neutral grounding in l0kV distribute network are introduced in this thesis, then the structure and work principle of grounding transformer is analyzed in detail. The advantages and disadvantages of three main neutral grounding are summarized and compared with each other.For the three main neutral grounding distribute network, Firstly, the steady-state equivalent circuit is proposed through careful analysis when the single phase short-circuit fault occur and the short circuit current formula is derived in detail on the basis of the steady-state equivalent circuit. The distribution figure of capacitive current is given. Secondly, the transient-state equivalent circuit is presented through careful analysis and the transient short-circuit current is solved based on the transient-state equivalent circuit. Finally, a single phase short-circuit fault model is established in the MATLAB software, the simulation results and data are consistent with the theoretical analysis results.The concept of grounding resistance, step voltage and touch voltage are expounded,and the theoretical formula is also deduced. The step voltage when the single phase short-circuit fault occur is calculated quantitatively with the finiteelement analysis software ANSYS. The simulation results are consistent with the theoretical calculation results.Two common short-circuit experimental program are designed and the experimental procedures and some notes are given in detail. It is demonstrated that the theoretical analysis about the short-circuit current and the step voltage in the paper is correct.Key Words: l0kV distribution network; neutral grounding; short-circuit ground current; step voltage; finite element analysis第1章绪论1．1课题研究背景及意义电力是人类文明生活的原动力，是最重要的二次能源和工商业界主要的动力及照明来源，其需求与经济发展之间有着密不可分的关系。

某系统单相、两相接地短路电流的计算

1 课程设计的题目及目的1.1 课程设计选题如图1所示发电机G，变压器T1、T2以及线路L电抗参数都以统一基准的标幺值给出，系统C的电抗值是未知的，但已知其正序电抗等于负序电抗。

在K点发生a相直接接地短路故障，测得K点短路后三相电压分别为Ua=1∠-120，Uc=1∠120.（1）求系统C的正序电抗；（2）求K点发生bc两相接地短路时故障点电流；（3）求K点发生bc两相接地短路时发电机G和系统C分别提供的故障电流(假设故障前线路中没有电流)。

图1 电路原理图1.2 课程设计的目的1. 巩固电力系统的基础知识；2. 练习查阅手册、资料的能力；3．熟悉电力系统短路电流的计算方法和有关电力系统的常用软件；2设计原理2.1 基本概念的介绍1.在电力系统中，可能发生的短路有：三相短路、两相短路、两相短路接地和单相短路。

三相短路也称为对称短路，系统各相与正常运行时一样仍处于对称状态。

其他类型的短路都属于不对称短路。

2.正序网络:通过计算对称电路时所用的等值网络。

除中性点接地阻抗、空载线路（不计导纳）以及空载变压器（不计励磁电流）外，电力系统各元件均应包括在正序网络中，并且用相应的正序参数和等值电路表示。

3.负序网络：与正序电流的相同，但所有电源的负序电势为零。

因此，把正序网络中各元件的参数都用负序参数代替，并令电源电势等于零，而在短路点引入代替故障条件的不对称电势源中的负序分量，便得到负序网络。

4.零序网络：在短路点施加代表故障边界条件的零序电势时，由于三项零序电流大小及相位相同，他们必须经过大地（或架空地线、电缆包庇等）才能构成回路，而且电流的流通与变压器中性点接地情况及变压器的解法有密切关系。

2.2电力系统各序网络的制定应用对称分量法分析计算不对称故障时，首先必须作出电力系统的各序网络。

为此，应根据电力系统的接线图，中型点接地情况等原始资料，在故障点分别施加各序电势，从故障点开始，逐步查明各序电流流通的情况。
