SH3503-J104 技术交底记录单位工程：外管廊安装工程分部工程：管道安装分项工程：管廊管道安装4.3，所有参见施工的人员已参加了施工技术交底，明确了施工程序、施工方法、安装工序、质量标准、成品保护和HSE技术要求。
4.4，施工用料按照工程物资计划向材料部门领料，领用时仔细核对工程物资计划上材料的规格和型号是否与实物相符。
领料其数量要严格按照物资计划，若需多领，须持技术员签字或者是变更单。
5、施工方法5.1材料验收5.1.1施工前应对管道,管件进行外观检查，其表面应无裂纹、结疤、麻点、夹杂物、折皱、重皮、划痕、严重锈蚀等缺陷。
5.1.2全部阀门应根据图纸进行检查，检查项目包括：阀门型号规格、铭牌、编号、压力等级、材质标注应符合图纸设计要求。
外部和可见的表面，螺纹、密封面应无损伤、锈蚀现象，铸造阀体应无砂眼、缩孔、气孔、裂纹等有害性缺陷。
5.2管道的预制、加工和安装要求5.2.1 管道预制应按单线图规定的数量规格材质选配管道组成件并应按单线图标明管道系统号和按预制顺序标明各组成件的顺序号。
5.2.2 自由管段和封闭管段的选择应合理封闭管段应按现场实测后的安装长度加工。
5.2.3 预制完毕的管段应将内部清理干净并应及时封闭管口5.2.4管子切割。
采用砂轮切割机或氧乙炔火焰切割，氧乙炔火焰切割后要将氧化铁清理干净，管端打技术负责人：年月日交底人：年月日接受人：年月日SH3503-J104 技术交底记录单位工程：外管廊安装工程分部工程：管道安装分项工程：管廊管道安装磨平整。
不锈钢管道采用机械切割或者使用等离子切割，非金属管道切割采用机械切割。
坡口加工采用氧乙炔火焰、角磨机进行加工，壁厚＞3mm开600～700 “V”型坡口，钝边1～1.5mm，对口间隙2～3mm，坡口表面平整，无裂纹、毛刺、凸凹、缩口、溶渣、氧化物、铁屑等等。
切口端面倾斜偏差△不应大于管子外径1%，且不得超过3mm。
切割后的余料必须进行标识移植并清晰可见。
预埋管的安全技术交底模板
一、交底日期：____年__月__日二、交底单位：____公司三、工程名称：____项目四、交底对象：施工管理人员、施工班组、作业人员五、交底内容：1. 工作内容和范围（1）本工程预埋管工作内容主要包括：管道的加工制作、运输、现场安装、连接等。
（2）预埋管道类型：包括给排水管道、电气管道、消防管道等。
2. 安全技术要求（1）施工人员进入施工现场前，必须进行三级安全教育，熟悉本工程的安全技术交底内容，掌握安全操作规程。
（2）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
（3）施工现场应设置安全警示标志，明确警示区域，确保施工安全。
（4）施工人员应严格遵守操作规程，不得擅自改变施工工艺和设计要求。
3. 施工准备（1）材料准备：确保预埋管道材料符合设计要求，材料质量合格，并有出厂合格证。
（2）施工工具准备：确保施工工具齐全、完好，并进行定期检查和维护。
（3）施工场地准备：确保施工场地平整、畅通，无障碍物。
4. 施工工艺（1）测量放线：根据设计图纸，进行测量放线，确保管道走向准确。
（2）管道加工：按照设计要求，对管道进行切割、弯曲、焊接等加工。
（3）管道安装：将加工好的管道按照设计要求进行安装，确保管道连接牢固。
（4）管道检验：对安装完成的管道进行检验，确保管道无渗漏、变形等问题。
5. 安全措施（1）施工人员应严格遵守操作规程，不得擅自改变施工工艺和设计要求。
（2）施工现场应设置安全警示标志，明确警示区域，确保施工安全。
（3）施工人员应佩戴个人防护用品，如安全帽、安全带、防尘口罩等。
（4）施工过程中，应加强施工现场管理，防止发生意外事故。
六、注意事项（1）施工过程中，注意观察管道走向，避免与其他管道交叉或碰撞。
（2）管道连接时，确保连接牢固，防止管道在施工过程中脱落。
（3）施工完成后，对预埋管道进行验收，确保管道质量符合要求。
七、交底人：____八、验收人：____九、备注：本安全技术交底适用于本工程预埋管道施工，如有变动，请及时更新。
管廊进料口风亭预埋、预留技术交底

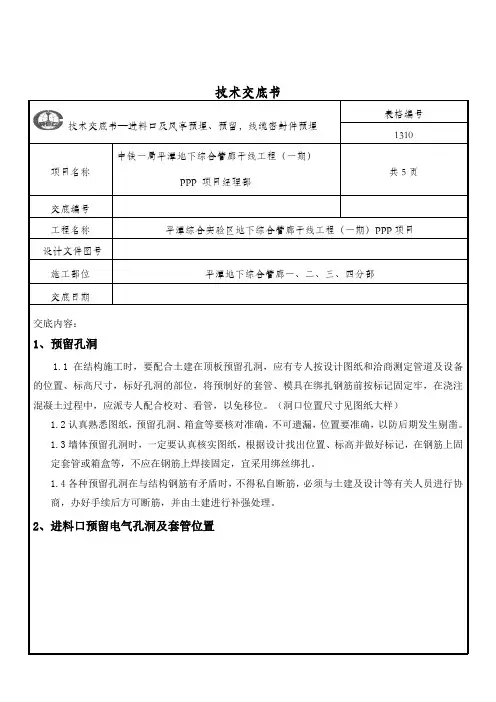

技术交底书技术交底书—进料口及风亭预埋、预留，线缆密封件预埋表格编号1310项目名称中铁一局平潭地下综合管廊干线工程（一期）PPP 项目经理部共5页交底编号工程名称平潭综合实验区地下综合管廊干线工程（一期）PPP项目设计文件图号施工部位平潭地下综合管廊一、二、三、四分部交底日期交底内容：1、预留孔洞1.1在结构施工时，要配合土建在顶板预留孔洞，应有专人按设计图纸和洽商测定管道及设备的位置、标高尺寸，标好孔洞的部位，将预制好的套管、模具在绑扎钢筋前按标记固定牢，在浇注混凝土过程中，应派专人配合校对、看管，以免移位。

（洞口位置尺寸见图纸大样）1.2认真熟悉图纸，预留孔洞、箱盒等要核对准确，不可遗漏，位置要准确，以防后期发生剔凿。
1.3墙体预留孔洞时，一定要认真核实图纸，根据设计找出位置、标高并做好标记，在钢筋上固定套管或箱盒等，不应在钢筋上焊接固定，宜采用绑丝绑扎。
1.4各种预留孔洞在与结构钢筋有矛盾时，不得私自断筋，必须与土建及设计等有关人员进行协商，办好手续后方可断筋，并由土建进行补强处理。
2、进料口预留电气孔洞及套管位置上方4种类型进料口包含本工程全部类型，其中红色部分为电气预留洞顶大小详见设计图纸，蓝色部分为预埋12*SC50+12*SC100，绿色部分为液压盖板预埋2*SC50。
3、风亭预留电气孔洞及套管位置红色部分为电气预留洞顶大小300*400mm,黄色部分预埋8*SC50，绿色部分为液压盖板预埋8*SC50，褐色部分为液压盖板预埋2*SC50（方法同第一项）。
有电力双舱的风亭参照上图。
4、线缆密封件预埋位置线缆密封件预埋根据图纸里程、大样图的标高间距和电力通信入廊节点设置表确认。
入廊节点处的钢板吊钩根据大样图确认。
线缆密封件预埋时需打开盖板确认长短头，长头接排管，短头用于线缆密封件密封芯。
短头朝内，长头朝外。
确认好后盖好盖板电力入廊大样图通信入廊大样图交底人签字：5、报验制度预留标高按照设计图纸施工，预留孔洞按照图纸大小，使用模板制作方盒在结构施工前定位并固定好，预埋钢管必须堵头。
