空间插值方法对比整理版(技术材料)
空间插值算法汇总

空间插值算法:1、距离倒数乘方法 (Inverse Distanee to a Power ) 距离倒数乘方格网化方法是一个加权平均插值法,可以进行确切的或者圆滑的方式插值。
方次参数控制着权系数如何随着离开一个格网结点距离的增加而下降。
对于一个较大的方次,较近的数据点被给定一个较高的权重份额,对于一个较小的方次,权重比较均匀地分配给各数据点。
计算一个格网结点时给予一个特定数据点的权值与指定方次的从结点到观测点的该结点被赋予距离倒数成比例。
当计算一个格网结点时,配给的权重是一个分数,所有权重的总和等于1.0。
当一个观测点与一个格网结点重合时,该观测点被给予一个实际为1.0的权重,所有其它观测点被给予一个几乎为0.0的权重。
换言之,该结点被赋给与观测点一致的值。
这就是一个准确插值。
距离倒数法的特征之一是要在格网区域内产生围绕观测点位置的"牛眼"。
用距离倒数格网化时可以指定一个圆滑参数。
大于零的圆滑参数保证,对于一个特定的结点,没有哪个观测点被赋予全部的权值,即使观测点与该结点重合也是如此。
圆滑参数通过修匀已被插值的格网来降低"牛眼"影响。
2、克里金法 (Kriging)克里金法是一种在许多领域都很有用的地质统计格网化方法。
克里金法试图那样表示隐含在你的数据中的趋势,例如,高点会是沿一个脊连接,而不是被牛眼形等值线所孤立。
克里金法中包含了几个因子:变化图模型,漂移类型和矿块效应。
3、最小曲率法 (Minimum Curvature )最小曲率法广泛用于地球科学。
用最小曲率法生成的插值面类似于一个通过各个数据值的,具有最小弯曲量的长条形薄弹性片。
最小曲率法,试图在尽可能严格地尊重数据的同时生成尽可能圆滑的曲面。
使用最小曲率法时要涉及到两个参数:最大残差参数和最大循环次数参数来控制最小曲率的收敛标准4、多元回归法(Polynomial Regression )多元回归被用来确定你的数据的大规模的趋势和图案。
空间插值方法对比整理版

• 由于建立在统计学的基础上,因此不仅可 以产生预测曲面,而且可以产生误差和不 确定性曲面,用来评估预测结果的好坏
• 多种 kriging 方法
a
9
3、精确插值和近似插值
• 精确插值:产生通过所有观测点的曲面。
• 在精确插值中,插值点落在观测点上,内插值等 于估计值。
• 近似插值:插值产生的曲面不通过所有观测 点。
a
11
插值方法选择的原则
① 精确性:
② 参数的敏感性:许多的插值方法都涉及到一个或多个参数, 如距离反比法中距离的阶数等。有些方法对参数的选择相当 敏感,而有些方法对变量值敏感。后者对不同的数据集会有 截然不同的插值结果。希望找到对参数的波动相对稳定,其 值不过多地依赖变量值的插值方法。
③ 耗时:一般情况下,计算时间不是很重要,除非特别费时。
空间插值 Spatial Interpolation
• 空间插值的概念 • 空间插值的类型 • 空间插值的方法
a
1
空间插值概念
空间插值——空间插值常用于将离散点的测量数据转换为连 续的数据曲面,以便与其它空间现象的分布模式进行比较, 它包括了空间内插和外推两种算法。空间内插算法:通过已 知点的数据推求同一区域未知点数据。空间外推算法:通过 已知区域的数据,推求其它区域数据。
• 典型例子是:全局趋势面分析 、Fourier Series (周期序列)
a
4
局部内插法
➢ 局部内插法只使用邻近的数据点来估计未知点的值,步骤如 下: • 定义一个邻域或搜索范围; • 搜索落在此邻域范围的数据点; • 选择能表达这有限个点空间变化的数学函数; • 为未知的数据点赋值。
➢ 局部内插方法: • 样条函数插值法 • 距离倒数插值 • Kriging插值(空间自由协方差最佳内插)
空间插值算法汇总

空间插值算法:1、距离倒数乘方法(Inverse Distance to a Power)距离倒数乘方格网化方法是一个加权平均插值法,可以进行确切的或者圆滑的方式插值。
方次参数控制着权系数如何随着离开一个格网结点距离的增加而下降。
对于一个较大的方次,较近的数据点被给定一个较高的权重份额,对于一个较小的方次,权重比较均匀地分配给各数据点。
计算一个格网结点时给予一个特定数据点的权值与指定方次的从结点到观测点的该结点被赋予距离倒数成比例。
当计算一个格网结点时,配给的权重是一个分数,所有权重的总和等于1.0。
当一个观测点与一个格网结点重合时,该观测点被给予一个实际为 1.0 的权重,所有其它观测点被给予一个几乎为0.0 的权重。
换言之,该结点被赋给与观测点一致的值。
这就是一个准确插值。
距离倒数法的特征之一是要在格网区域内产生围绕观测点位置的"牛眼"。
用距离倒数格网化时可以指定一个圆滑参数。
大于零的圆滑参数保证,对于一个特定的结点,没有哪个观测点被赋予全部的权值,即使观测点与该结点重合也是如此。
圆滑参数通过修匀已被插值的格网来降低"牛眼"影响。
2、克里金法(Kriging)克里金法是一种在许多领域都很有用的地质统计格网化方法。
克里金法试图那样表示隐含在你的数据中的趋势,例如,高点会是沿一个脊连接,而不是被牛眼形等值线所孤立。
克里金法中包含了几个因子:变化图模型,漂移类型和矿块效应。
3、最小曲率法(Minimum Curvature)最小曲率法广泛用于地球科学。
用最小曲率法生成的插值面类似于一个通过各个数据值的,具有最小弯曲量的长条形薄弹性片。
最小曲率法,试图在尽可能严格地尊重数据的同时,生成尽可能圆滑的曲面。
使用最小曲率法时要涉及到两个参数:最大残差参数和最大循环次数参数来控制最小曲率的收敛标准。
4、多元回归法(Polynomial Regression)多元回归被用来确定你的数据的大规模的趋势和图案。
空间插值方法大致总结

前段时间要对气象要素进行插值,翻看了多种方法,做了个PPT报告.对每个方法有简单的介绍极一些总结,不一定都是个人看法,参考了多方书面(sufer,ArcGIS应用教程)以及坛子里,百度上等搜到的资料的看后笔记,有些注了出处有些忘了.截图共享下,也不知有用没用.有错的地方请跟贴指正,谢谢啦!--------------------------------所谓空间数据插值,即通过探寻收集到的样点/样方数据的规律,外推/内插到整个研究区域为面数据的方法.即根据已知区域的数据求算待估区域值, 影响插值精度的主要因素就是插值法的选取空间数据插值方法的基本原理:任何一种空间数据插值法都是基于空间相关性的基础上进行的。
即空间位置上越靠近,则事物或现象就越相似, 空间位置越远,则越相异或者越不相关,体现了事物/现象对空间位置的依赖关系。
(/dky/nb/page/2000-3-3/2000332117262480.htm,南京师范大学地理科学学院地理信息系统专业网络课程教程)➢由于经典统计建模通常要求因变量是纯随机独立变量,而空间插值则要求插值变量具备某种程度的空间自相关性的具随机性和结构性的区域化变量。
即区域内部是随机的,与位置无关的,而在整体的空间分布上又是有一定的规律可循的,这也是不宜用简单的统计分析方法进行插值预估的原因。
从而空间统计学应用而生。
➢无论用哪种插值方法,根据统计学假设可知,样本点越多越好,而样本的分布越均匀越好。
常用的空间数据插值方法之一:趋势面分析⏹趋势面分析(Trend analyst)。
严格来说趋势面分析并不是在一种空间数据插值法。
它是根据采样点的地理坐标X,Y值与样点的属性Z值建立多元回归模型,前提假设是,Z值是独立变量且呈正态分布,其回归误差与位置无关。
⏹根据自行设置的参数可建立线性、二次…或n次多项式回归模型,从而得到不同的拟合平面,可以是平面,亦可以是曲面。
精度以最小二乘法进行验证。
空间插值算法汇总

空间插值算法:1、距离倒数乘方法(Inverse Distance to a Power)距离倒数乘方格网化方法是一个加权平均插值法,可以进行确切的或者圆滑的方式插值。
方次参数控制着权系数如何随着离开一个格网结点距离的增加而下降。
对于一个较大的方次,较近的数据点被给定一个较高的权重份额,对于一个较小的方次,权重比较均匀地分配给各数据点。
计算一个格网结点时给予一个特定数据点的权值与指定方次的从结点到观测点的该结点被赋予距离倒数成比例。
当计算一个格网结点时,配给的权重是一个分数,所有权重的总和等于1.0。
当一个观测点与一个格网结点重合时,该观测点被给予一个实际为 1.0 的权重,所有其它观测点被给予一个几乎为0.0 的权重。
换言之,该结点被赋给与观测点一致的值。
这就是一个准确插值。
距离倒数法的特征之一是要在格网区域内产生围绕观测点位置的"牛眼"。
用距离倒数格网化时可以指定一个圆滑参数。
大于零的圆滑参数保证,对于一个特定的结点,没有哪个观测点被赋予全部的权值,即使观测点与该结点重合也是如此。
圆滑参数通过修匀已被插值的格网来降低"牛眼"影响。
2、克里金法(Kriging)克里金法是一种在许多领域都很有用的地质统计格网化方法。
克里金法试图那样表示隐含在你的数据中的趋势,例如,高点会是沿一个脊连接,而不是被牛眼形等值线所孤立。
克里金法中包含了几个因子:变化图模型,漂移类型和矿块效应。
3、最小曲率法(Minimum Curvature)最小曲率法广泛用于地球科学。
用最小曲率法生成的插值面类似于一个通过各个数据值的,具有最小弯曲量的长条形薄弹性片。
最小曲率法,试图在尽可能严格地尊重数据的同时,生成尽可能圆滑的曲面。
使用最小曲率法时要涉及到两个参数:最大残差参数和最大循环次数参数来控制最小曲率的收敛标准。
4、多元回归法(Polynomial Regression)多元回归被用来确定你的数据的大规模的趋势和图案。

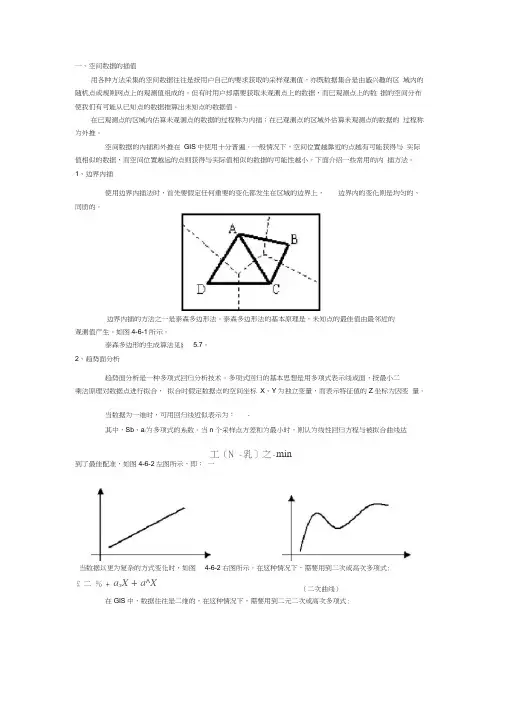

(完整word版)空间内插方法比较

一、空间数据的插值用各种方法采集的空间数据往往是按用户自己的要求获取的采样观测值,亦既数据集合是由感兴趣的区 域内的随机点或规则网点上的观测值组成的。
但有时用户却需要获取未观测点上的数据,而已观测点上的数 据的空间分布使我们有可能从已知点的数据推算岀未知点的数据值。
在已观测点的区域内估算未观测点的数据的过程称为内插;在已观测点的区域外估算未观测点的数据的 过程称为外推。
空间数据的内插和外推在 GIS 中使用十分普遍。
一般情况下,空间位置越靠近的点越有可能获得与 实际值相似的数据,而空间位置越远的点则获得与实际值相似的数据的可能性越小。
下面介绍一些常用的内 插方法。
1、边界内插使用边界内插法时,首先要假定任何重要的变化都发生在区域的边界上,边界内的变化则是均匀的、同质的。
边界内插的方法之一是泰森多边形法。
泰森多边形法的基本原理是,未知点的最佳值由最邻近的观测值产生。
如图4-6-1所示。
泰森多边形的生成算法见§ 5.7。
2、趋势面分析趋势面分析是一种多项式回归分析技术。
多项式回归的基本思想是用多项式表示线或面,按最小二乘法原理对数据点进行拟合, 拟合时假定数据点的空间坐标 X 、Y 为独立变量,而表示特征值的Z 坐标为因变 量。
当数据为一维时,可用回归线近似表示为:-其中,Sb 、a i 为多项式的系数。
当n 个采样点方差和为最小时,则认为线性回归方程与被拟合曲线达工(N -乳〕之-min到了最佳配准,如图4-6-2左图所示,即: 一当数据以更为复杂的方式变化时,如图 4-6-2右图所示。
在这种情况下,需要用到二次或高次多项式:在GIS 中,数据往往是二维的,在这种情况下,需要用到二元二次或高次多项式:£ 二 % + a x X + a^X(二次曲线)7 1= +O,JV 2 +a 4J¥y4多项式的次数并非越高越好,超过 3次的多元多项式往往会导致奇异解,因此,通常使用二次多项 式。
空间插值方法对比整理版

优点
能够处理非线性数据,对局部变化敏 感且具有较好的平滑效果。
缺点
计算复杂度较高,需要选择合适的核 函数和参数。
03
全局插值方法对比
线性插值
01
02
03
定义
线性插值是利用两点之间 的直线关系来估计未知点 的值。
公式
$z(x) = z(x_0) + frac{(x x_0) times (z(x_1) z(x_0))}{x_1 - x_0}$
06
各种方法的优缺点比较
计算复杂度
全局插值方法
计算复杂度较低,适用于大规模数据集,但牺牲了局部拟合 精度。
局部插值方法
计算复杂度较高,适用于小规模数据集,能更好地拟合局部 变化。
预测精度
全局插值方法
预测精度相对较低,适用于对全局趋 势的预测。
局部插值方法
预测精度较高,适用于对局部细节的 预测。
存在问题
尽管现有的空间插值方法取得了一定的成果,但在实际应用中仍存在一些问题。例如,对于复杂地形 和地貌的插值效果不够理想,插值结果的稳定性和可靠性有待提高。此外,现有方法在处理大规模数 据时效率较低,不能满足实时性要求。
未来研究方向与展望
研究方向
为了解决现有问题,未来的研究可以从以下几个方面展开:一是开发更为智能、自适应的插值算法,以提高 插值结果的稳定性和可靠性;二是研究如何将机器学习、深度学习等先进技术应用于空间插值中,以提高插 值的精度和效率;三是探索如何利用高性能计算技术,如并行计算、云计算等,实现大规模数据的快速处理。
适用于各种类型的空间数据,尤其适 用于具有空间结构性和随机性的数据。
特点
考虑了空间数据的结构性和随机性, 能够较好地反映空间数据的变异特征, 插值结果较为准确。
空间插值介绍简洁明了

(2)“实际”验证
将部分已知变量值的样本点作为“训练数据集”,用于插值 计算;另一部分样点 “验证数据集”,该部分站点不参加 插值计算。然后利用“训练数据集” 样点进行内插,插值 结果与“训练数据集”验证样点的观测值对比,比较插值的 效果。
插值方法
1. 最近邻法(Nearest Neighbor) 2. 算术平均值(Arithmetic Mean) 3. 距离反比法(Inverse Distance) 4. 高次曲面插值(Multiquadric) 5. 趋势面插值(Polynomial) 6. 最优插值(Optimal) 7. 样条插值(Spline Surface) 8. 径向基函数插值(Radial Basis Functions) 9. 克里金插值(Kriging) 10. 最小曲率 (Minimum Curvature)
公式
其数学表达式为:
v e vi vi 表示 i 点的变量值。 其中ve 表示待估点变量值,
i 点必须满足如下条件:
d ei min( d e1 , d e 2 , d en )
d ij xi x j y i y j
一、最近邻法(Nearest Neighbor)
• 最近邻点法又叫泰森多边形方法。它采用一种极端的边界内 插方法—只用最近的单个点进行区域插值(区域赋值)。 • 泰森多边形按数据点位置将区域分割成子区域,每个子区域 包含一个数据点,各子区域到其内数据点的距离小于任何到 其它数据点的距离,并用其内数据点进行赋值。
⑤ 可视化、可操作性(插值软件选择):三维的透视图等。
插值验证
(1) 交叉验证 交叉验证法(cross-validation),首先假定每一测点 的要素值未知,而采用周围样点的值来估算,然后计算所有 样点实际观测值与内插值的误差,以此来评判估值方法的优 劣。 各种插值方法得到的插值结果与样本点数据比较。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
分析方面,但它们需要的数技术据课件量大。
7
2、确定性方法和地统计方法
确定性方法
• 确定性插值法是使用数学函数进行插值,以研究区 域内部的相似性(如反距离加权插值法),或者以 平滑度为基础(如径向基函数插值法)由已知样点 来创建预测表面的插值方法。
• 全局多项式插值、反距离权插值、径向基插值、局 部多项式插值
• 整体插值方法通常不直接用于空间插值,而是用来检测 总趋势和不同于总趋势的最大偏离部分,即剩余部分, 在去除了宏观趋势后,可用剩余残差来进行局部插值。
• 整体插值方法通常使用方差分析和回归方程等标准的统
计方法,计算比较简单。其他的许多方法也可用于整体
空间插值,如傅里叶级数和小波变换,特别是遥感影像
(2)“实际”验证
将部分已知变量值的样本点作为“训练数据集”,用于插值 计算;另一部分样点 “验证数据集”,该部分站点不参加 插值计算。然后利用“训练数据集” 样点进行内插,插值 结果与“训练数据集”验证样点的观测值对比,比较插值的 效果。
技术课件
13
插值方法
1. 最近邻法(Nearest Neighbor) 2. 算术平均值(Arithmetic Mean) 3. 距离反比法(Inverse Distance) 4. 高次曲面插值(Multiquadric) 5. 趋势面插值(Polynomial) 6. 最优插值(Optimal) 7. 样条插值(Spline Surface) 8. 径向基函数插值(Radial Basis Functions) 9. 克里金插值(Kriging) 10. 最小曲率 (Minimum Curvature)
技术课件
2
空间插值分类
1. 整体插值、局部插值和边界内插法; 2. 确定性插值和地统计插值; 3. 精确插值和近似插值。
技术课件
3
1、整体插值、局部插值和边界内插法
整体插值
• 整体插值:用研究区所有采样点数据进行全区特征 拟合。
• 整个区域的数据都会影响单个插值点,单个数据点 变量值的增加、减少或者删除,都对整个区域有影 响。
• 当数据存在不确定性时,应该使用近似插值,由 于估计值替代了已知变量值,近似插值可以平滑 采样误差。
技术课件
10
一般插值过程
① 内插方法(模型)的选择; ② 空间数据的探索性分析,包括对数据的均值、方
差、协方差、独立性和变异函数的估计等; ③ 进行内插; ④ 内插结果评价; ⑤ 重新选择内插方法,直到合理; ⑥ 内插生成最后结果。
空间插值 Spatial Interpolation
• 空间插值的概念 • 空间插值的类型 • 空间插值的方法
技术课件
1
空间插值概念
空间插值——空间插值常用于将离散点的测量数据转换为连 续的数据曲面,以便与其它空间现象的分布模式进行比较, 它包括了空间内插和外推两种算法。空间内插算法:通过已 知点的数据推求同一区域未知点数据。空间外推算法:通过 已知区域的数据,推求其它区域数据。
• 典型例子是:全局趋势面分析 、Fourier Series (周期序列)
技术课件
4
局部内插法
➢ 局部内插法只使用邻近的数据点来估计未知点的值,步骤如 下: • 定义一个邻域或搜索范围; • 搜索落在此邻域范围的数据点; • 选择能表达这有限个点空间变化的数学函数; • 为未知的数据点赋值。
➢ 局部内插方法: • 样条函数插值法 • 距离倒数插值 • Kriging插值(空间自由协方差最佳内插)
技术课件
11
插值方法选择的原则
① 精确性:
② 参数的敏感性:许多的插值方法都涉及到一个或多个参数, 如距离反比法中距离的阶数等。有些方法对参数的选择相当 敏感,而有些方法对变量值敏感。后者对不同的数据集会有 截然不同的插值结果。希望找到对参数的波动相对稳定,其 值不过多地依赖变量值的插值方法。
③ 耗时:一般情况下,计算时间不是很重要,除非特别费时。
• ……
• 单个数据点的改变只影响其周围有限的数据点。
技术课件
5
边界内插法
• 使用边界内插法时,首先要假定任何重要的变化 都发生在区域的边界上,边界内的变化则是均匀 的、同质的。
• 景观单元法、Thiessen多边形法、网格像元法
技术课件
6
整体插值注意的问题
• 整体插值方法将小尺度的、局部的变化看作随机和非结 构性噪声,从而丢失了这一部分信息。局部插值方法恰 好能弥补整体插值方法的缺陷。
技术课件
14
一、最近邻法(Nearest Neighbor)
• 最近邻点法又叫泰森多边形方法。它采用一种极端的边界内 插方法—只用最近的单个点进行区域插值(区域赋值)。
• 泰森多边形按数据点位置将区域分割成子区域,每个子区域 包含一个数据点,各子区域到其内数据点的距离小于任何到 其它数据点的距离,并用其内数据点进行赋值。
技术课件
技术课件
8
地统计学插值
• 基于自相关性 (测量点的统计关系),根据 测量数据的统计特征产生曲面;
• 克里格方法依赖于数学模型和统计模型,正是 由于引入了包括概率模型在内的统计模型,使
克里格方法与确定性插值方法区分开来。在克
里格方法中预测的结果将与概率联系在一起,
即用克里格方法进行插值,一方面能生成预测 表面,一方面能给出预测值的误差。
• 由于建立在统计学的基础上,因此不仅可
以产生预测曲面,而且可以产生误差和不 确定性曲面,用来评估预测结果的好坏
• 多种 kriging 方法 技术课件
9
3、精确插值和近似插值
• 精确插值:产生通过所有观测点的曲面。
• 在精确插值中,插值点落在观测点上,内插值等 于估计值。
• 近似插值:插值产生的曲面不通过所有观测 点。
④ 存储要求:同耗时一样,存储要求不是决定性的。特别是在 计算机的主频日益提高,内存和硬盘越来越大的情况下,二 者都不需特别看重。
⑤ 可视化、可操作性(插值软件选择):三维的透视图等。
技术课件
12
插值验证
(1) 交叉验证
交叉验证法(cross-validation),首先假定每一测点 的要素值未知,而采用周围样点的值来估算,然后计算所有 样点实际观测值与内插值的误差,以此来评判估值方法的优 劣。 各种插值方法得到的插值结果与样本点数据比较。
