格构柱技术交底什么是格构柱格构柱是一种特殊类型的柱子，常用于建筑和结构工程中。
它的名称来源于“格状框架”，这意味着它通过特殊的柱子和横向梁组成一种网格状结构。
格构柱的作用格构柱是为了提高建筑和结构工程的强度和稳定性而设计的。
使用格构柱可以在水平和竖直方向上提供更多的支撑和稳定性，从而使它们更能承受重量和力。
格构柱的类型格构柱的类型有很多，其中包括：1.方式格构柱：这种类型的格构柱采用几何特征相同的网格结构。
它通常在公共建筑和桥梁中使用。
2.塔式格构柱：这种类型的格构柱由一个大的主框架和横向梁组成。
它通常在高层建筑中使用。
3.吊桥式格构柱：这种类型的格构柱是由两个大的主桁架支撑。
它通常在吊桥和公路桥梁中使用。
格构柱的材料格构柱可以使用多种材料制成，其中包括：1.钢：钢是格构柱的主要材料，因为它具有高强度和高耐腐蚀性。
2.混凝土：混凝土是常用的材料之一，因为它可以以较低的成本制造出大量的构件。
3.木材：木材是一种环保和经济的材料，但由于其低强度，不适合高强度结构中使用。
格构柱的施工格构柱的施工需要遵循严格的标准和规定。
这些规定通常包括以下内容：1.预制元件的准确制造：格构柱的预制元件应该精确制造，以避免在施工过程中出现偏差。
2.安全措施：在安装和移动格构柱时，必须采取正确的安全措施，以避免意外事故的发生。
3.稳定性检查：在格构柱安装完成前，必须进行稳定性检查，以确认结构稳定。
格构柱的优缺点格构柱作为结构设计和建筑工程中常用的元素，具有以下的优点和缺点。
优点1.强度和稳定性：由于其独特的结构，格构柱可以提供更高的强度和稳定性，使其更适合承受更重的荷载。
2.节省材料：与传统柱子相比，格构柱可以采用更少的材料来承受同样的荷载。
3.美观性：格构柱结构，不同于传统钢结构，呈现出更现代、开阔的感觉，有一些艺术性和工业美感。
缺点1.成本高：由于使用的材料和结构复杂性，格构柱的制造和安装成本较高。
2.建设难：对于一些需要在狭小的工地上操作的建筑工程，格构柱的施工会比较困难。
格构柱施工工艺流程是怎样的
引言概述：格构柱是建筑物中承载荷载和传递力量的重要构件，其施工工艺流程是确保构件质量和工程安全的关键。
本文将详细介绍格构柱施工工艺流程，包括预施工准备、钢筋安装、混凝土浇筑、养护及质量验收等方面。
通过深入理解和掌握这些流程，可有效提升格构柱施工质量，保障建筑结构的稳定和安全。
正文内容：一、预施工准备1.施工方案制定：根据建筑设计图纸和施工要求，制定格构柱的施工方案，并进行相关计算和分析，确保方案合理可行。
2.施工材料准备：采购所需的施工材料，包括钢筋、模板、混凝土等，并进行检查和验收，确保材料质量符合标准要求。
3.模板搭设：根据设计要求，在格构柱的施工位置搭建起模板支架，并进行调整和固定，确保模板的准确性和稳定性。
4.指导施工人员：对施工人员进行培训和指导，明确施工要求和安全注意事项，确保施工人员具备必要的技能和知识。
5.安全措施布置：设置施工现场的安全警示标志，搭建安全网和安全护栏，确保施工过程中的安全。
二、钢筋安装1.钢筋加工：根据设计要求，将钢筋进行剪切、弯曲等加工，确保钢筋的长度、形状和位置符合设计要求。
2.钢筋装配：按照施工图纸和施工方案，在模板内部将预先加工好的钢筋进行装配，使用钢筋连接件进行连接，并通过焊接或捆扎固定。
3.钢筋绑扎：对钢筋进行绑扎，确保钢筋之间的连接紧密，避免松动或错位现象的发生。
4.钢筋检查：由专业的质检人员进行钢筋的检查和验收，确保钢筋质量符合规定标准。
5.钢筋保护：在钢筋安装完成后，进行必要的保护措施，避免钢筋被氧化、腐蚀或受到外力破坏。
三、混凝土浇筑1.混凝土配制：根据设计要求，计算混凝土的配比，选择合适的材料，并进行搅拌，确保混凝土的质量和强度符合要求。
2.浇筑准备：在混凝土浇筑前，进行充分的预备工作，包括清洁模板、加固模板、安装止水带等。
3.浇筑方式：根据具体情况，选择合适的混凝土浇筑方式，如自流、泵送、人工浇筑等，确保混凝土的均匀性和密实性。
4.振捣操作：使用振动器对混凝土进行振捣，使其排除气泡和杂质，提高混凝土的密度和强度。
基坑临时竖向支撑(格构柱)
基坑临时竖向支撑（格构柱）基坑内支撑施工中，竖向支撑多采用格构柱施工工艺，具有强度大、刚性好的特点，有很好的传力性、抗震性、耐火性和耐腐性，对基坑水平支撑的稳定起着关键的作用。
基坑格构柱竖向支撑其作用是承受水平支撑传来的竖向荷载，加强支撑体系的空间刚度，保证水平支撑的纵向稳定，要具有较好自身刚度和较小垂直位移。
常见类型有临时格构柱+立柱桩、永久钢立柱+立柱桩。
基坑格构柱竖向支撑1.格构柱特点采用四肢钢格构柱作为深基坑围护的竖向支撑，具有强度大刚性好的特点，有很好的传力性，抗震性，耐火性和耐腐性。
钢格构柱对基坑水平支撑的稳定起着关键的作用。
钢格构柱长分别为18m、18.7m、19.1m、20.4m、21.5m，加工成一节截面尺寸为500X500mm，四边为<160X160mm和<180X180mm 用200X400X10mm的缀板间距500mm焊接成格构柱。
格构柱施工2.适用范围适用于所有需要设置水平支撑的深基坑围护工程，特别是基坑宽度和深度都较大，且为钢筋混凝土水平支撑的深基坑围护工程。
格构柱大样3.工艺原理水平支撑结构的自重较大，而且跨度也很大，承受水平荷载时，容易失稳而破坏，因此必须设置足够竖向支撑。
竖向支撑就可采用刚性强，有很好的传力性的钢格构柱作为竖向支撑，使其上端锚固在支撑结构内，下端锚固在工程桩内，这样能确保工程在基础施工阶段基坑的稳定性和安全性。
4.操作工艺4.1.格构柱放样、号料：格按照设计要求进行施工。
切割前清理原材，预留适当焊接收缩余量和切割余量，并尽可能节约材料。
4.2.格构柱组装、焊接：如格构柱长度大，不便于运输，格构柱采用分节组装焊接。
保证格构柱的垂直度。
4.3.格构柱的吊装、运输和堆放：采用吊车吊装钢格构柱，吊装时要慢提轻放。
4.4.格构柱安装定位：格构柱吊入桩孔后，与钢筋笼牢固焊接，钢筋笼主筋与格构柱焊接要可靠、牢固，搭接长度按规范要求，焊接要求与工程桩的要求一致，必须满足规范要求。
格构柱简介与施工要点知识讲解
40C槽钢规格
六、第三道撑与立柱节点
1、620×400×10钢板 12块 M=0.62×0.4×0.01× 7.85=0.019468×12=0.234吨
2、290×180×12钢板 2块 M=0.29×0.18×0.012×7.85=0.0049×2=0.0098吨
3、300×180×12 牛腿肋板 2块 M=0.3×0.18×0.012×7.85=0.0051×2=0.0102吨
泥浆制备
本工程泥浆采用泥浆搅拌机制作，存放于泥浆箱内。用好泥浆是 保障成孔顺利，保持桩孔不坍、不缩，保证混凝土灌注质量的重要环 节。施工中配备专门技术人员根据地层特点管理好施工泥浆的质量。 选用膨润土、CMC、PHP、纯碱等配制优质泥浆。根据地层情况及时调 整泥浆性能，泥浆性能指标如下：
粘度：一般地层 16～22s，松散易坍地层 19～28s。 泥浆比重：旋挖钻机泥浆比重为 1.1～1.3。 含砂率：新制泥浆不大于 4%。 胶体率：不小于 95%。 PH 值：大于 6.5。
3、300×180×12 牛腿肋板 2块 M=0.3×0.18×0.012×7.85=0.0051×2=0.0102吨
4、2[40C 槽钢 L=3500+3600+550=7650mm W=0.00785 ×[400×14.5+2×18（104 - 14.5 ）+0.349 （18 9 ）]=71.488kg/m M=71.488×7.65×2÷1000=1.094吨
格构柱截面形式
三、缀板：—500×300×12@600
单块截面积：0.3×0.012=0.0036㎡ 每块体积：0.0036×0.5=0.0018m³ 每块重量：0.0018×7.85=0.01413吨 四面总块数：21.82÷0.6×4=145块

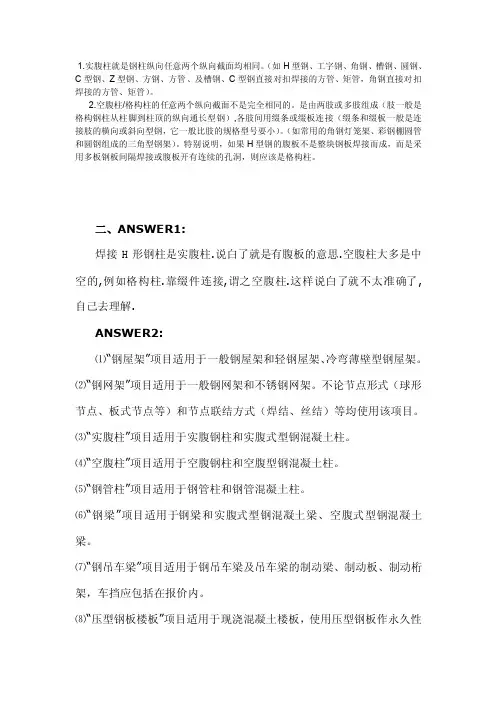

实腹柱与空腹柱（格构柱）的区别
1.实腹柱就是钢柱纵向任意两个纵向截面均相同。
（如H型钢、工字钢、角钢、槽钢、圆钢、C型钢、Z型钢、方钢、方管、及槽钢、C型钢直接对扣焊接的方管、矩管，角钢直接对扣焊接的方管、矩管）。
2.空腹柱/格构柱的任意两个纵向截面不是完全相同的。
是由两肢或多肢组成（肢一般是格构钢柱从柱脚到柱顶的纵向通长型钢）,各肢间用缀条或缀板连接（缀条和缀板一般是连接肢的横向或斜向型钢，它一般比肢的规格型号要小）。
（如常用的角钢灯笼架、彩钢棚圆管和圆钢组成的三角型钢架）。
特别说明，如果H型钢的腹板不是整块钢板焊接而成，而是采用多板钢板间隔焊接或腹板开有连续的孔洞，则应该是格构柱。
二、ANSWER1:焊接H形钢柱是实腹柱.说白了就是有腹板的意思.空腹柱大多是中空的,例如格构柱.靠缀件连接,谓之空腹柱.这样说白了就不太准确了,自己去理解.ANSWER2:⑴“钢屋架”项目适用于一般钢屋架和轻钢屋架、冷弯薄壁型钢屋架。
⑵“钢网架”项目适用于一般钢网架和不锈钢网架。
不论节点形式（球形节点、板式节点等）和节点联结方式（焊结、丝结）等均使用该项目。
⑶“实腹柱”项目适用于实腹钢柱和实腹式型钢混凝土柱。
⑷“空腹柱”项目适用于空腹钢柱和空腹型钢混凝土柱。
⑸“钢管柱”项目适用于钢管柱和钢管混凝土柱。
⑹“钢梁”项目适用于钢梁和实腹式型钢混凝土梁、空腹式型钢混凝土梁。
⑺“钢吊车梁”项目适用于钢吊车梁及吊车梁的制动梁、制动板、制动桁架，车挡应包括在报价内。
⑻“压型钢板楼板”项目适用于现浇混凝土楼板，使用压型钢板作永久性三、空腹柱是指柱的腹部呈“H”型。
H型钢柱属于空腹柱。
实腹柱是指用钢板围焊成的矩形，中间为空心状。
四、焊接H形钢拄是实腹柱.说白了就是有腹板的意思.空腹柱大多是中空的,例如格构柱.靠缀件连接,谓之空腹柱.这样说白了就不太准确了,。
格构柱施工方案
格构柱施工方案1. 引言格构柱是建筑结构中常用的支撑构件，其承担着承重和传力的重要作用。
本文档旨在介绍格构柱施工方案，包括施工前准备、施工步骤和注意事项等内容，以确保施工过程安全高效。
2. 施工前准备在进行格构柱施工前，需要进行充分的准备工作，包括以下步骤：2.1 施工方案设计针对具体的工程要求和设计方案，需要进行格构柱的施工方案设计。
设计应考虑施工的安全性、稳定性和可靠性等因素，确保施工方案符合相关标准和规范。
2.2 材料准备根据施工方案，准备所需的材料和工具。
格构柱的主要材料包括钢筋、混凝土和模板等。
材料的选择应符合设计要求，并具备良好的质量保证。
2.3 施工人员培训施工人员应经过专业培训，熟悉施工方案和操作流程，并掌握相关的安全知识和操作技能。
培训应包括施工图纸的阅读和理解、操作规范的学习以及施工现场安全注意事项等内容。
2.4 施工现场准备施工现场应做好准备工作，包括清理、平整和围栏设置等。
确保施工现场的安全和整洁，为施工提供良好的工作环境。
3. 施工步骤格构柱的施工可分为以下几个步骤进行：3.1 安装模板根据设计图纸，在施工现场进行模板的安装。
模板的选择应根据构件的形状和尺寸进行，以确保模板的稳定性和适配性。
3.2 钢筋加工和布置根据设计要求，进行钢筋的加工和布置。
对钢筋进行弯曲、剪切和焊接等处理，然后按照设计图纸的要求进行布置。
其中，需要注意钢筋的排布密度、连接方式和对齐度等。
3.3 混凝土浇筑在钢筋布置完成后，进行混凝土的浇筑。
根据设计要求，选择适当的混凝土配合比和浇筑方式，确保混凝土的均匀性和质量。
同时，需要注意混凝土的养护工作，以防止开裂和变形等问题。
3.4 柱体抹灰和处理在混凝土养护完成后，对柱体进行抹灰和处理。
根据设计要求，选择适当的抹灰材料和工艺进行施工。
抹灰完成后，对柱体进行检查，处理表面平整度和残留杂质等问题。
3.5 模板拆除待混凝土达到强度要求后，进行模板的拆除。
拆除模板前，需要进行安全评估，并采取相应的防护措施。
格构柱的设计
542 5.4.2 格构柱的设计5421¾格构式受压构件也称为格构式柱(latticed columns) 5.4.2.1格构柱的截面形式一般采用双轴对称对称截面，分肢通常采用槽钢和工字钢有时也采用四个角钢或三个圆管作为肢件a 、b 、c 截面：x 为虚轴y 为实轴d 、e 截面：x 、y 均为虚轴¾缀条式格构柱常采用角钢作为缀条：缀条可布置成不带横杆的三角形体系或带横杆的三角形体系¾缀板式格构柱常采用钢板作为缀板格构式轴心受压构件 5.4.2.2格构柱绕虚轴的换算长细比¾绕实轴的弯曲屈曲情况与实腹式轴心受压构件没有区别，其整体稳定计算也相同按相同，按b 类截面进行计算¾格构式轴心受压构件绕虚轴弯曲屈曲时除弯曲变形外，还需考虑剪切变形的影响，因此稳定临界力有所降低对虚轴失稳计算中，通过加大长细比（换算长细比）的办法考虑剪切变形的影响缀条式与缀板式格构柱换算长细比不同@双肢缀条式格构柱绕虚轴换算长细比（5.27）（5.28）θ值在40°～70 °之间时简化@双肢缀板式格构柱绕虚轴换算长细比一般情况下k值≥6可简化为：（5.29）5.4.2.3缀材的设计@轴心受压格构柱的横向剪力¾柱受力后的压缩、构件的初弯曲、荷载和构造上的偶然偏心，以及失稳时的挠曲等均使缀条或缀板承受横向剪力作用¾通常可先估算柱挠曲时产生的剪力，然后计算由此剪力引起的缀条和缀板的内力，进而进行缀材的设计¾规范最大剪力计算式：（5.33）533所得到的V假定沿构件全长不变V假定由各缀件面共同承担，对双肢格构柱两个缀件面/2各承担V＝V/2V1―分配到一个缀条面上的剪力力；n―承受剪力V1的斜缀条数α―缀条的倾角一个斜缀条的内力Nt：@缀条的设计（5.34）按轴心压杆选择截面缀条采用单角钢时，由于通常都用单面连接，受力会有偏心。
单角钢缀条按轴心受压构件计算稳定性时，钢材的强度设计值应乘以折减系数η，以考虑偏心的不利影响。
(完整word版)格构柱计算.
§6—7格构式轴心受压构件6.7。
1 格构式轴心受压构件绕实轴的整体稳定格构式受压构件也称为格构式柱（latticed columns，其分肢通常采用槽钢和工字钢，构件截面具有对称轴（图6。
1.1）。
当构件轴心受压丧失整体稳定时，不大可能发生扭转屈曲和弯扭屈曲，往往发生绕截面主轴的弯曲屈曲。
因此计算格构式轴心受压构件的整体稳定时,只需计算绕截面实轴和虚轴抵抗弯曲屈曲的能力。
格构式轴心受压构件绕实轴的弯曲屈曲情况与实腹式轴心受压构件没有区别,因此其整体稳定计算也相同,可以采用式(6。
4.2按b类截面进行计算。
6。
7。
2 格构式轴心受压构件绕虚轴的整体稳定1。
双肢格构式轴心受压构件实腹式轴心受压构件在弯曲屈曲时,剪切变形影响很小，对构件临界力的降低不到1%，可以忽略不计。
格构式轴心受压构件绕虚轴弯曲屈曲时，由于两个分肢不是实体相连，连接两分肢的缀件的抗剪刚度比实腹式构件的腹板弱,构件在微弯平衡状态下,除弯曲变形外，还需要考虑剪切变形的影响，因此稳定承载力有所降低。
根据弹性稳定理论分析,当缀件采用缀条时，两端铰接等截面格构式构件绕虚轴弯曲屈曲的临界应力为：构式轴心受压构件(图6。
1。
2d缀条的三肢组合构件(图6.1。
2d6.7.3 格构式轴心受压构件分肢的稳定和强度计算格构式轴心受压构件的分肢既是组成整体截面的一部分,在缀件节点之间又是一个单独的实腹式受压构件。
所以，对格构式构件除需作为整体计算其强度、刚度和稳定外，还应计算各分肢的强度、刚度和稳定，且应保证各分肢失稳不先于格构式构件整体失稳。
一、分肢稳定和强度的计算方法1.分肢内力的确定构件总挠度曲线为2．分肢稳定的验算①对缀条式构件:图7。
7.1格构式轴心受压构件弯曲屈曲稳定和强度求v0的简化计算方法(规范规定的方法①由钢构件制造容许最大初弯曲l/1000,考虑其它初始缺陷按经验近似地规定v0=l/500右l/400等.②根据构件边缘纤维屈服准则来确定v0。
