隧道控制测量技术方案
隧道控制测量方案
1、编制依据(1)《铁路工程测量规范》（TB10101-2009）；(2)《三.四等导线测量规范》（CH/T2007-2001）；(3)《国家三、四等水准测量规范》（GB/T12898-2009）；(4)牡绥铁路扩能改造工程隧道施工设计图及相关设计文件。
2、工程概况本标段涵盖两座长大隧道：红池隧道（5621米）和转心湖隧道（6676米），铁路等级： I 级，正线数目：双线，设计行车速度： 200Km/h以上。
隧道平面设计为：红池隧道进口698.13米位于直线上，出口1939米为直线、243.28米位于圆曲线和缓和曲线上，其余地段位于半径4500米的圆曲线和缓和曲线上，纵断面设计坡度进口段为10‰上坡，出口段为3.8‰上坡，进出口高差为8.305m；转心湖隧道进口666.11米位于圆曲线和缓和曲线上，其余地段为直线，纵断面设计坡度进口段为3.8‰上坡，中间设置竖曲线，出口段为5.0‰下坡，进出口高差为6.61m。
平面控制采用设计院提供CPⅠ控制点，洞口加密点由我局测量公司精测大队采用GPS进行CPⅠ控制点加密，并提供二等水准加密控制点高程。
3、测量人员及仪器保障3.1 测量人员（1）为确保本标段控制测量工作准确、快速、顺利的进行，针对此项目技术含量高，对测量精度的特别要求，项目部预计投入技术人员3人，其中工程师1人，技术员2人。
（2）建立和完善测量工作规章制度和复核流程，测量技术人员对测量资料进行整理归档。
测量人员见下表：3.2 测量仪器项目部根据测量要求，配置一定数量、精度高、技术性能稳定的仪器。
仪器在进场前已检定合格；在测量过程中如发现仪器出现异常情况，须经检定后方可再次投入使用；测量仪器指定专人管理，定期进行检定校核。
测量仪器配置表4、平面控制测量4.1 洞外控制测量红池隧道和转心湖隧道，开挖均是采用进口、出口和一个斜井三个开挖面同时进行的掘进方案，在隧道每个洞口处分别布设四个GPS控制加密点，该加密点兼做水准控制点。

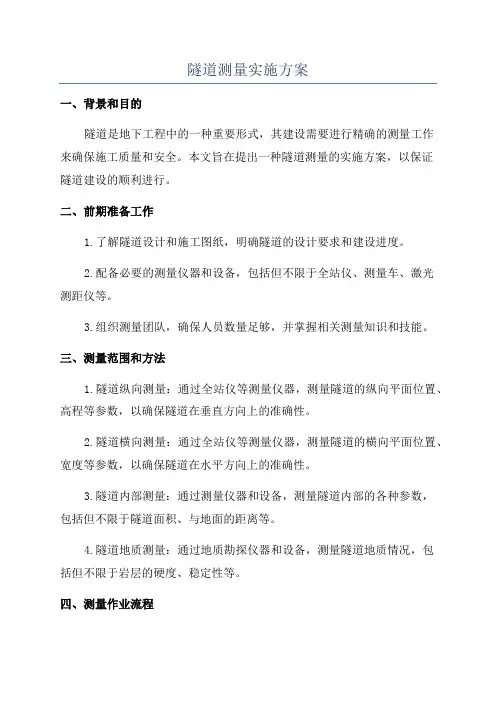

隧道测量实施方案
隧道测量实施方案一、背景和目的隧道是地下工程中的一种重要形式，其建设需要进行精确的测量工作来确保施工质量和安全。
本文旨在提出一种隧道测量的实施方案，以保证隧道建设的顺利进行。
二、前期准备工作1.了解隧道设计和施工图纸，明确隧道的设计要求和建设进度。
2.配备必要的测量仪器和设备，包括但不限于全站仪、测量车、激光测距仪等。
3.组织测量团队，确保人员数量足够，并掌握相关测量知识和技能。
三、测量范围和方法1.隧道纵向测量：通过全站仪等测量仪器，测量隧道的纵向平面位置、高程等参数，以确保隧道在垂直方向上的准确性。
2.隧道横向测量：通过全站仪等测量仪器，测量隧道的横向平面位置、宽度等参数，以确保隧道在水平方向上的准确性。
3.隧道内部测量：通过测量仪器和设备，测量隧道内部的各种参数，包括但不限于隧道面积、与地面的距离等。
4.隧道地质测量：通过地质勘探仪器和设备，测量隧道地质情况，包括但不限于岩层的硬度、稳定性等。
四、测量作业流程1.制定测量计划：根据隧道设计和施工进度，制定详细的测量计划，明确测量的范围、方法和时间安排。
2.进行前期准备：组织测量团队，配备必要的仪器和设备，并对其进行校准和检查，确保其正常工作。
3.进行测量工作：按照测量计划，进行测量工作，包括纵向测量、横向测量、内部测量和地质测量等。
4.数据处理和分析：对测量得到的数据进行处理和分析，以得出准确的测量结果，并及时报告给隧道施工方和设计方。
5.定期监测：在隧道建设过程中，定期进行测量监测工作，以及时发现和解决隧道建设中的问题和隐患。
五、质量控制措施1.严格控制测量误差：对测量仪器和设备进行校准和检查，保证其测量的精确性和准确性。
2.合理布设控制点：根据隧道的大小和形状，合理布设控制点和测量网格，在测量过程中及时进行校对和补充。
3.数据交流和共享：与隧道施工方和设计方保持良好的沟通和协作，及时交流和共享测量数据和结果。
4.全员参与质量管理：鼓励全体测量人员参与质量管理，提高工作质量和效率。
长大隧道施工控制测量技术
长大隧道施工控制测量技术隧道洞外平面控制网采用GPS系统测设，布置洞内按四等导线网控制隧道施工测量，对控制网在隧道施工贯通面引起的贯通误差的估算。
标签：GPS;控制网;贯通误差1、工程概况隧道为双洞四车道，左右线分离布设，左线长3130.66m，右线长3113.12m，属于长大隧道，左右线均有部分位半径为4200米的圆曲线伸入隧道2000米，其余的位于直线上。
隧道分进出口两个工作面相向开挖。
隧道位于山地貌区，山体地形陡峻，沿线山体植被茂密，通视条件极差，为保证两相向开挖面的正确贯通，決定对隧道单独建立平面控制网，根据《全球定位系统（GPS）测量规范》要求，洞外利用“GPS”全球定位系统对隧道控制网进行复测，洞内控制网按四等导线网布设，在贯通面引起的横向贯通误差估算进行阐述。
2、控制网设计和贯通误差的估算2.1洞外控制网设计GPS网的设计，其布设原则是保证隧道按设计精度正确贯通，布设洞口控制网时，应考虑便于使用常规测量方法进行检测，加密和恢复，应当至少有两个控制点位通视，且隧道定向边距离应大于300。
隧道GPS网的测站应设在交通方便，高度角（15°）以上的顶空障碍物少，远离高压线或强电磁波辐射源，避开强烈干扰卫星信号的物体。
洞外平面控制网测量和原控制网一样采用GPS高新技术进行，本次使用四台标称精度为±（5mm+1PPm×D）的美国Smart型双频“GPS”接收机，对洞外施工控制网进行测量和复测，观测时严格按照三等GPS《全球定位系统测量规范》要求执行，采用静态定位技术施测，同步作业图形采用边连结的方式，组合的图形条件较好，确保该网高精度和高可靠性。
如图（1）所示：图（1）隧道施工控制网“GPS”测设网型示意图复测成果如下：隧道洞外控制测量GPS测量坐标成果表）点号设计成果复测成果差值X Y X Y △X △YEGJDD7 2549075.5831 491288.2113 2549075.5800 491288.2160 -0.003 0.005EGJDD8 2548836.3681 492358.3737 2548836.3610 492358.3780 -0.007 0.004EGJDD5 2550918.0110 488178.4882 2550918.0160 488178.4860 0.005 -0.002EGJDD6 2551503.6311 488324.4440 2551503.6350 488324.4460 0.004 0.002GW047 2551032.7780 488488.4512 2551032.7760 488488.4540 -0.002 0.003ZD1 2549317.5620 491757.1120ZD2 2548700.2270 491501.7940ZD3 2551216.4790 487940.26102.2洞外贯通误差的估算GPS控制网贯通精度估算方法，是采用导线法估算隧道贯通精度计算公式，并按最不利的情况进行计算，因此，以下对左右线估算的横向贯通中误差为最大横向贯通中误差。

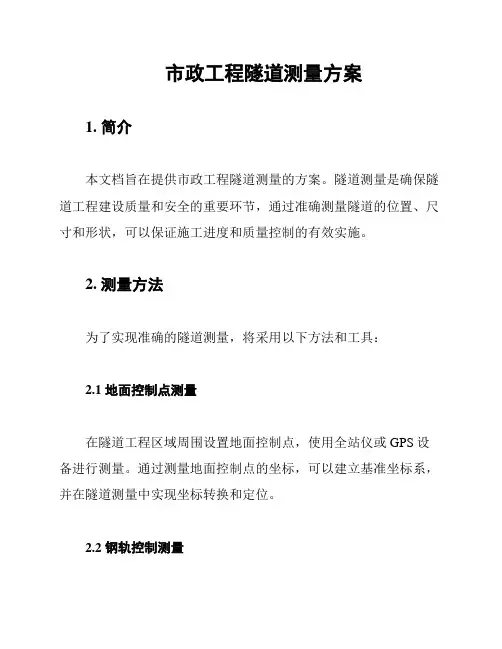

市政工程隧道测量方案
市政工程隧道测量方案1. 简介本文档旨在提供市政工程隧道测量的方案。
隧道测量是确保隧道工程建设质量和安全的重要环节，通过准确测量隧道的位置、尺寸和形状，可以保证施工进度和质量控制的有效实施。
2. 测量方法为了实现准确的隧道测量，将采用以下方法和工具：2.1 地面控制点测量在隧道工程区域周围设置地面控制点，使用全站仪或GPS设备进行测量。
通过测量地面控制点的坐标，可以建立基准坐标系，并在隧道测量中实现坐标转换和定位。
2.2 钢轨控制测量在隧道内部布设标准长度的钢轨，使用全站仪或测距仪测量钢轨之间的距离。
钢轨的布设和测量将作为隧道内部的基准控制线，用于测量隧道内部的各个要素和结构。
2.3 激光扫描测量使用激光扫描仪对隧道内部进行扫描，获取隧道墙壁、顶部和底部的点云数据。
通过对点云数据进行处理和分析，可以得到隧道内部的几何信息和形状数据，为隧道施工提供重要参考。
3. 数据处理和分析对采集的测量数据进行处理和分析，可以得到以下信息：3.1 隧道的位置和尺寸通过使用测量数据和地面控制点的坐标，可以计算出隧道的位置和尺寸。
包括隧道的长度、宽度、高度以及与地面的相对位置。
3.2 隧道的形状和横断面通过对钢轨控制点的测量数据进行处理，可以绘制隧道的形状和横断面。
这将为隧道施工提供具体的设计要素和辅助参考。
3.3 隧道结构和变形监测利用激光扫描仪获取的点云数据，可以对隧道结构进行三维建模和变形监测。
通过对比时间序列的测量数据，可以及时发现隧道结构的变形情况，为安全评估和维护提供依据。
4. 结论市政工程隧道测量方案主要使用地面控制点测量、钢轨控制测量和激光扫描测量这三种方法。
通过数据处理和分析，可以获得隧道的位置、尺寸、形状以及结构变形等重要信息。
该测量方案将为隧道工程的施工和安全控制提供有效支持。

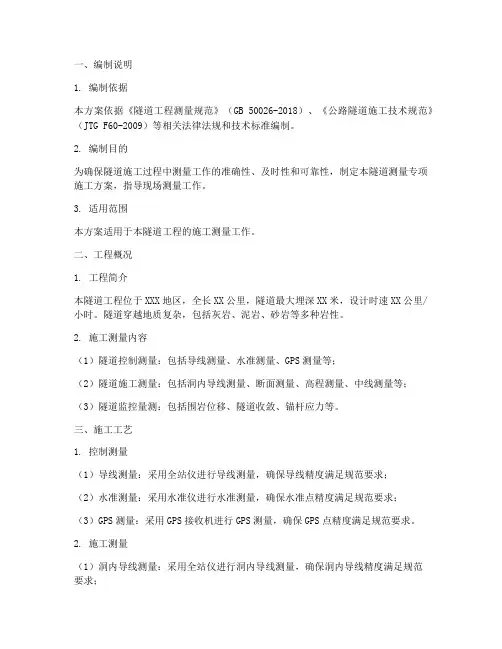

隧道测量专项施工方案
一、编制说明1. 编制依据本方案依据《隧道工程测量规范》（GB 50026-2018）、《公路隧道施工技术规范》（JTG F60-2009）等相关法律法规和技术标准编制。
2. 编制目的为确保隧道施工过程中测量工作的准确性、及时性和可靠性，制定本隧道测量专项施工方案，指导现场测量工作。
3. 适用范围本方案适用于本隧道工程的施工测量工作。
二、工程概况1. 工程简介本隧道工程位于XXX地区，全长XX公里，隧道最大埋深XX米，设计时速XX公里/小时。
隧道穿越地质复杂，包括灰岩、泥岩、砂岩等多种岩性。
2. 施工测量内容（1）隧道控制测量：包括导线测量、水准测量、GPS测量等；（2）隧道施工测量：包括洞内导线测量、断面测量、高程测量、中线测量等；（3）隧道监控量测：包括围岩位移、隧道收敛、锚杆应力等。
三、施工工艺1. 控制测量（1）导线测量：采用全站仪进行导线测量，确保导线精度满足规范要求；（2）水准测量：采用水准仪进行水准测量，确保水准点精度满足规范要求；（3）GPS测量：采用GPS接收机进行GPS测量，确保GPS点精度满足规范要求。
2. 施工测量（1）洞内导线测量：采用全站仪进行洞内导线测量，确保洞内导线精度满足规范要求；（2）断面测量：采用全站仪进行断面测量，确保断面精度满足规范要求；（3）高程测量：采用水准仪进行高程测量，确保高程精度满足规范要求；（4）中线测量：采用全站仪进行中线测量，确保中线精度满足规范要求。
3. 监控量测（1）围岩位移：采用围岩位移监测仪进行监测，确保围岩位移监测数据准确；（2）隧道收敛：采用收敛计进行监测，确保隧道收敛监测数据准确；（3）锚杆应力：采用锚杆应力计进行监测，确保锚杆应力监测数据准确。
四、施工计划1. 施工进度计划根据隧道工程特点，制定详细的施工进度计划，确保测量工作与施工进度相协调。
2. 材料与设备计划根据测量工作需要，提前准备全站仪、水准仪、GPS接收机、围岩位移监测仪、收敛计、锚杆应力计等测量设备。

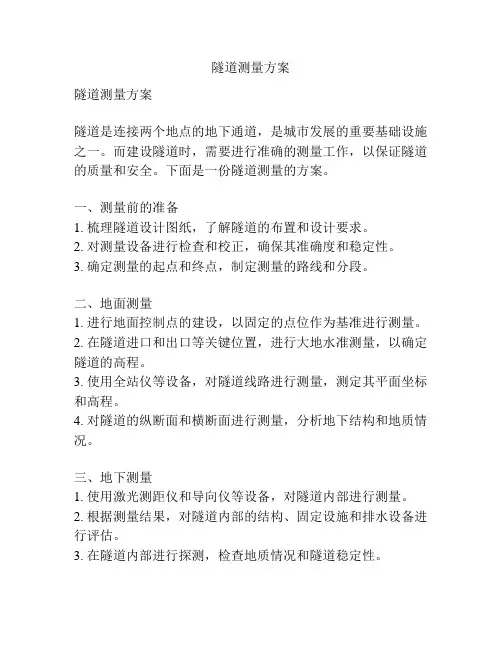

隧道测量方案
隧道测量方案隧道测量方案隧道是连接两个地点的地下通道，是城市发展的重要基础设施之一。
而建设隧道时，需要进行准确的测量工作，以保证隧道的质量和安全。
下面是一份隧道测量的方案。
一、测量前的准备1. 梳理隧道设计图纸，了解隧道的布置和设计要求。
2. 对测量设备进行检查和校正，确保其准确度和稳定性。
3. 确定测量的起点和终点，制定测量的路线和分段。
二、地面测量1. 进行地面控制点的建设，以固定的点位作为基准进行测量。
2. 在隧道进口和出口等关键位置，进行大地水准测量，以确定隧道的高程。
3. 使用全站仪等设备，对隧道线路进行测量，测定其平面坐标和高程。
4. 对隧道的纵断面和横断面进行测量，分析地下结构和地质情况。
三、地下测量1. 使用激光测距仪和导向仪等设备，对隧道内部进行测量。
2. 根据测量结果，对隧道内部的结构、固定设施和排水设备进行评估。
3. 在隧道内部进行探测，检查地质情况和隧道稳定性。
四、数据处理与分析1. 将测量数据导入电脑，进行数据处理和分析。
2. 使用专业的软件，生成隧道的平面图、纵断面图和横断面图，并进行综合分析。
3. 根据测量结果，对隧道的设计和施工进行评估，提出改进建议。
五、测量报告1. 撰写测量报告，包括测量方法、仪器使用情况、测量结果和分析等内容。
六、质量控制1. 建立质量控制体系，确保测量过程的准确性和可靠性。
2. 进行定期的质量检查和内部评估，确保测量工作的质量。
通过以上方案，可以保证隧道测量工作的准确性和可靠性，为隧道的设计、施工和运营提供可靠数据支持，确保隧道的质量和安全。
同时，需要在测量过程中注重环境保护和安全措施，确保工作的顺利进行。
公路隧道监控量测技术方案
隧道监控量测技术方案目录一、工作目标和范围 (1)1.1概述 (1)1.2监测工作目标 (1)1.3监测工作范围 (2)二、施工监控量测方案 (2)2.1设计思路 (2)2.1.1第三方监控量测的依据 (3)2.1.2第三方监控量测的重点 (3)2.1.3第三方监控量测的实施 (4)2.2隧道隧址区工程概况 (4)2.3隧道施工第三方监控量测方案设计 (7)2.3.1隧道监控量测设计原则 (8)2.3.2监控量测内容及测点布置 (8)2.3.3监测原理及方法 (47)2.3.4监测频率 (52)2.3.5测读技术要求 (52)2.3.6监测项目的控制基准及管理基准 (53)2.3.7监测结果的处理 (55)2.3.8监测过程组织管理 (56)三、主要分项监控量测工艺框图 (57)四、监控量测总体计划 (59)4.1监控量测工作的进度计划 (59)4.2质量保证措施 (60)隧道监控量测技术方案一、工作目标和范围1.1概述隧道起点位于北碚区静观镇西山村，终点位于合川区清平镇桃李园村。
隧道沿线存有煤矿采空区、瓦斯、瓦斯段落的腐蚀性地下水、岩溶及断层破碎带等不良地质，因此为确保隧道安全施工，有必要在施工过程中实施监控量测措施。
隧道的施工过程具有工序多、内容复杂、相互交叉、隐蔽性强等特点，所以如何加强现场监控量测，确保隧道施工安全，已成为隧道施工过程中的一个突出问题。
由此，施工各阶段的监控量测也就成为了隧道施工过程的核心问题。
从设计思路上讲，在隧道施工过程中，应坚持把“对存在的安全隐患具有前瞻性和预见性，及时发现隐患，预测和防止安全事故的发生”作为主线，从监测围岩与支护的变形和应力、了解隧道围岩与支护的受力状态与变形特征、判断围岩的稳定性、判断支护结构的合理性与稳定性这四方面着手，从而确保整个施工过程安全。
1.2监测工作目标通过施工现场巡查和监控量测，迅速准确地获得第一手实际观察和量测资料，在对这些数据资料处理分析和对现场施工观测分析的基础上，实现对隧道第三方监控量测和施工技术咨询，提供可靠、准确的安全控制、进度控制和投资控制在内的“三控”技术咨询服务。
隧道施工控制测量
隧道施工控制测量一、工艺概述隧道控制测量和施工测量是隧道施工过程中的重要工序。
施工测量过程中应执行测量复核制，使测量过程快速、结果精确无误；保证隧道按规定精度贯通，各种建筑物空间位置及尺寸符合设计要求，不得侵入隧道限界。
二、作业内容1、控制测量:洞外控制测量、竖井联系测量、洞内控制测量2、施工测量：洞口边仰坡开挖放线测量、洞口大管棚导向管的定位放线测量、隧道开挖轮廓线放线及超欠挖检测测量、拱架架立安装放线测量、隧底及仰拱开挖放线测量、仰拱填充及边基放线测量、二衬模板台车定位测量、沟槽施工放线测量、竖井井身开挖测量、隧道横断面净空检查测量、无碴轨道施工测量3、贯通测量4、竣工测量三、质量控制及检验技术要求1、隧道贯通误差的限差隧道相向两施工中线在贯通面上的贯通限差应符合表1的规定：3、各级控制测量布网要求3.1依据铁路工程测量指南时速200~250公里有砟轨道平面控制网参见表3。
表3时速200~250有砟轨道各级平面控制网布网要求表3.2依据高速铁路测量指南，高速铁路无碴轨道平面控制网参见表4。
表4客运专线无碴轨道各级平面控制网布网要求表4、GPS 测量的精度指标4.1依据时速200~250公里有砟轨道铁路工程测量指南，GPS 测量的精度见表5。
表5时速200~250公里有砟轨道GPS 测量的精度指标表4.2高速铁路无碴轨道铁路工程测量暂行规定GPS 测量的精度见表6。
±5n ±8nL 4L 4L ——L8L8L4LL12L12L8LL20L20L14L40D2009、隧道开挖、立拱架隧道的允许超挖值应符合表13的规定。
拱架安装值应符合表14的规定。
四、工艺流程图(略)五、工序步骤及质量控制说明1、施工准备1.1技术准备1.1.1已知成果。
1.1.2点位检查。
1.1.3测量方案。
1.1.4埋设桩点。
1.1.5外界条件。
1.1.6内业资料。
1.1.7资料复核。
1.1.8编制程序。
隧道控制测量技术方案
隧道控制测量技术方案1. 引言隧道建设是现代交通基础设施建设中的重要组成部分，隧道的安全和控制是保障交通安全的关键。
本文将介绍一种针对隧道控制的测量技术方案，该方案能够实时监测隧道内部的状态，并根据实时数据采取相应的控制措施，以确保隧道的安全运行。
2. 技术原理隧道控制测量技术方案主要基于传感器的应用，通过采集各种传感器所测得的数据，并对数据进行处理和分析，从而实现对隧道内部环境的监测和控制。
首先，需要部署一系列传感器来收集隧道内部各种参数的数据，例如温度、湿度、气压、烟雾等。
传感器可以采用多种技术，例如红外线传感器、压力传感器、光敏传感器等，以满足不同的测量需求。
接下来，收集到的数据将被传输到数据处理单元，该单元可以是一个专门的服务器或控制器。
在数据处理单元中，数据将被分析和处理，以确定隧道的状态和变化趋势。
例如，利用温度传感器数据可以检测到隧道内部是否有异常高温的情况，利用烟雾传感器数据可以检测到是否有火灾发生。
最后，根据分析得到的数据结果，可以采取相应的控制措施来确保隧道的安全运行。
例如，当检测到异常高温时，可以立即启动通风系统来降低温度，或者触发火灾报警系统通知相关人员进行应急处理。
3. 技术方案的关键点在实施隧道控制测量技术方案时，需要注意以下几个关键点：3.1 传感器的选择和布置传感器的选择和布置直接影响到数据采集的准确性和可靠性。
在选择传感器时，需要考虑其测量范围、精度、响应速度等因素，并根据实际情况进行合理布置，以确保能够全面监测到隧道内部的状态。
3.2 数据处理和分析算法数据处理和分析算法对于准确判断隧道状态和变化趋势至关重要。
在设计数据处理单元时，需要选择合适的算法来对收集到的数据进行处理和分析，从而准确判断隧道的安全状态，并及时采取相应的控制措施。
3.3 控制系统的响应速度由于隧道内部环境可能会发生突发变化，控制系统的响应速度对于保障交通安全至关重要。
在设计控制系统时，需要考虑响应速度，并采用高效的控制算法和传输方式，以确保在最短时间内采取相应的控制措施。
隧道施工控制测量方案
陕西腾龙煤电集团鑫庆集运有限公司铁路专用线工程腾龙隧道测量实施方案陕西西铁工程建筑有限公司腾龙煤电专用线工程项目部2012年7月25日隧道施工控制测量方案一、工程概况1.1、腾龙隧道腾龙隧道起讫里程为TDK0+700-DK1+470,全长770m ，单线、曲线隧道，设计速度目标80km/h，曲线半径R=350m，隧道最大纵坡0.3%。
隧道内轨面以上净高6.65米，净宽5.7米。
隧道内设置双侧侧沟，双侧电缆槽。
电力电缆槽位于线路前进方向右侧，通信信号电缆槽采用合槽方式位于线路前进方向左侧，通信信号电缆槽内设分隔钢筋。
隧道内设小避车洞7处，大避车洞5处，避车洞沿隧道两侧交错布置。
其中两处大避车洞设置余长电缆腔。
隧道拱墙初期支护和二衬之间设置全包防水层。
环向施工缝、纵向施工缝、变形缝埋设止水带等防水材料。
隧道洞口采用端墙式洞门，结构圬工采用防护钢筋混凝土。
二、编制依据2.1、隧道施工技术规范（JTJ042-94）、《铁路隧道喷锚构筑法技术规范》；2.2、铁路隧道监控量测技术规程（TB10121-2007）；2.3、设计文件、图纸和现场调查的相关地质资料；2.4、腾龙隧道实施性施工组织设计。
三、测量组织设置3.1、测量仪器、人员配备平面控制采用南方NTS360型电子速测全站仪，高程控制采用水准仪。
以上仪器经检定符合规范及设计要求，能满足施工要求；并定期对仪器设备进行检定，保持良好状态。
人员配备满足正常的施工需要，对测量设备实行专人使用及保管制。
3.2、施工测量规范及要求3.2.1、新建铁路工程测量规范》（TB10101—99）；3.2.2《全球定位系统（GPS）铁路测量规程》（TB10054）；3.2.3、全球定位系统（GPS）测量规程》（GB/T18314—2001）；3.2.4、《国家一、二等水准测量规范》（GB12897—91）；3.2.5、《客运专线无碴轨道铁路工程测量暂行规定》（铁建设[2006]189号）;3.2.6、相应的变形测量规范及其他规范。
隧道控制测量和监控量测
一、洞内外控制测量
2、隧道洞外控制测量
按《工程测量规范》要求，隧道施工独立控制网旳边长投影变形值 要不大于2.5cm/km。从上表能够看出该隧道控制网达不到精度要求，为 了减小投影需建立独立网。
该隧道独立网采用既变化投影面又变化投影带旳措施。该独立网是 在北京54椭球下，以勘测网中隧道进口GPS9201点作为约束点起算，以 GPS9201-GPS9209方向作为约束方向，中央子午线 ，投影面高程H=332.10m。
一、洞内外控制测量
一、洞内外控制测量
2、隧道洞外控制测量
以某一长大隧道为例，该隧道东西走向，长约8km，中间设一斜井。该 区布设了勘测网（北京54参照椭球，0米投影面，中央子午线经度为 1 1 8 ° 1 5 ′ ） ， 在测区共加密12个点GPS9201-GPS9212.
一、洞内外控制测量
2、隧道洞外控制测量
二、隧道监控量测
5、监测资料整顿及数据分析
回归分析是量测数据数学处理旳主要措施，经过对量测数据回归分 析预测最终位移值和各阶段旳位移速率。详细措施如下： 1 将量测统计及时输入计算机系统，根据统计绘制纵横断面地表下 沉曲线和洞内各测点旳位移u-时间t 旳关系曲线。 2 若位移-时间关系曲线出现反常，表白围岩和支护已呈不稳定状态， 加强监控量测频率，必要时将暂停开挖并进行加强支护处理。 3 当位移-时间关系曲线趋于平缓时，进行数据处理或回归分析，从 而推算最终位移值和掌握位移变化规律。 4 各测试项目旳位移速率明显收敛，围岩基本稳定后，进行二次衬 砌旳施作。
从上表能够看出，地面全站仪旳测量数据与独立网 GPS 坐标反算旳 数据吻合程度很好，能够验证独立网测量成果旳精度和可靠性，用该独 立网能够到达该隧道贯穿误差精度旳要求，所以该平面独立网能够作为 该隧道施工测量控制旳基准。
隧道控制测量技术方案
新建铁路沪昆客专贵州段CKGZTJ-5标段隧道控制测量技术方案一、工程概况新建铁路沪昆客运专线贵州段CKGZTJ-5标段起讫里程为DK593+466.41～DK623+941，全长30.474km，沿线自东向西经过贵州省麻江县、福泉市两个县市。
主要工程量：路基4068m，（含涵洞8座），桥梁20座，5762m，其中特大桥4座，大桥11座，中桥5座；主跨64米连续梁2联，隧道12.5座，20618m，其中长度大于4km隧道一座（7708m），长度2～3km隧道2.5座（含高瓦斯隧道1座），长度1～2km隧道2座，长度小于1km隧道7座；预制箱梁212孔（梁场1座）；预制轨枕201km 共31.155万块轨枕（预制场1处）。
二、编制依据(1)《客运专线无碴轨道铺设条件评估技术指南》（铁建[2006]158号）；(2)《客运专线无碴轨道铁路工程测量技术暂行规定》；(3)《国家一、二等水准测量规范》(4)《高速铁路工程测量规范》(4)《工程测量规范》(5)《全球定位系统（GPS）铁路测量规程》三、主要人员及仪器设备1、人员配置、质量管理中铁十七局集团有限公司沪昆客运专线CKGZTJ-5标段测量队实施。
质量管理组织机构框图2、项目部仪器设备Leica全站仪4台套，标称精度：5mm+1ppm；天宝DINI03数字水准仪3台套，所有仪器均已检定，检定证书见附件。
四、控制测量方案1、洞外控制测量洞外控制测量采用CPII GPS测量方法，测量由中铁十七局集团有限公司沪昆客运专线CKGZTJ-5标段精测队进行加密测量，在隧道进出口、横洞口分别布设三个GPS控制加密点和两个二等水准点。
1.1、洞外控制点布设1）、控制点布设在视野开阔、通视良好、土质坚实、不易破坏的地方。
2）、视线高离开旁遮障碍物1m以上，通过水田、沙滩时，增加视线高度。
3）、每个隧道进出口、横洞洞口布设平面控制点3个，二等水准点2个。
4）、用于向洞内传递方向的洞外联系边不短于300m。
隧道洞内控制测量技术
隧道洞内控制测量技术1．前言1.1 隧道洞内控制测量的目的1.1.1隧道贯通精度要求隧道相向两施工中线在贯通面上的贯通限差应符合下表规定。
洞外、洞内控制测量误差对每个贯通面上的贯通误差影响值应符合下表规定。
横向和高程贯通精度要求(mm)1.1.2隧道洞内控制测量的目的隧道洞内控制测量的目的：在洞外控制测量基础上，保证隧道相向开挖的工作面能按规定的精度正确贯通，并使各项建筑物按设计位臵和几何形状修建，不侵入建筑限界，符合验收精度要求。
1.2隧道洞内控制测量的一般方法1.2.1洞内平面控制测量: 中线法和导线测量1.2.1.1中线法：直线隧道长度小于1000m，曲线隧道长度小于500m时，可用中线法直接标定隧道中线方向，作为指导开挖、衬砌放样和保证贯通的依据。
正倒镜延伸直线，取正倒镜位臵分中为隧道中线点，见下图。
较短的曲线隧道测量，通常是复测转向角和切线长度及方向，按设计曲线半径和缓和曲线长度计算曲线要素，实地标定ZH、HY、YH、HZ及其它中线桩点，用偏角法进行闭合检核。
由洞口附近的线路控制桩用测设中线的方法直接引线进洞。
1.2.1.2导线测量：导线测量是隧道洞内平面控制测量的主要方法之一。
导线测量对地形的适应性比较强，在具备中、短程光电测距仪的条件下，导线测量一般应是隧道洞内平面控制的首选方案。
导线的布设形式一般有以下三种：单导线：一般用于小导坑、短隧道。
为了检核，单导线必须进行两次以上独立测量。
导线网：限于洞内场地条件，导线网一般形成若干个彼此相连的带状闭合导线环，形式多样，边角全部观测，为隧道洞内平面控制测量的主要方法。
附和导线：隧道贯通后，在未衬砌地段一般可采用单导线附和在两端洞内导线上，在计算实际贯通误差之后，按附和导线进行平差，使贯通误差得到调整。
这样处理，既符合规范规定的实际贯通误差应在未衬砌地段调整的原则，又保证了已衬砌地段中线（受已测导线控制）不作任何调整。
如果贯通误差达到或超过限差时，则不宜首先按附和导线直接处理贯通误差，而应先顾及中线的实际情况，研究调线方法。
隧道贯通测量方案
六、测量方法及步骤
1.控制测量
1.1平面控制测量
采用静态GPS测量方法，布设一定密度的控制点，形成平面控制网。观测时，确保卫星截止高度角大于15度，数据采样间隔为10秒。观测结束后，对数据进行处理，获取控制点的平面坐标。
1.2高程控制测量
采用水准测量或三角高程测量方法，布设高程控制点。水准测量时，按国家二等水准要求进行；三角高程测量时，采用高精度全站仪，按设计要求进行观测。
2.贯通测量：
（1）洞内导线测量：采用全站仪进行导线测量，按设计要求布设导线点，进行闭合或附合导线测量。
（2）洞内水准测量：采用水准仪进行水准测量，按设计要求布设水准点，进行闭合或附合水准测量。
3.精密测量：
（1）洞内精密导线测量：在关键部位布设精密导线，采用高精度全站仪进行测量。
（2）洞内精密水准测量：在关键部位进行精密水准测量，采用高精度水准仪进行测量。
2.合规性：遵循相关法律法规，确保测量过程的合法合规。
3.系统性：对整个测量过程进行系统管理，确保测量数据的连贯性和一致性。
4.可靠性：采用可靠的测量设备和仪器，降低测量误差。
五、测量内容
1.控制测量
（1）平面控制测量
（2）高程控制测量
2.贯通测量
（1）洞内导线测量
（2）洞内水准测量
3.精密测量
（1）洞内精密导线测量
（2）分析精密测量数据的可靠性，确保贯通精度满足设计要求。
七、测量质量控制
1.测量人员：测量人员应具备相应的专业技术职称和丰富的实践经验。
2.测量设备：测量设备应定期进行检定和校准，确保设备性能稳定。
3.测量过程：严格按照测量方案和操作规程进行测量，确保测量数据的准确性。
隧道控制测量方案设计
目录一、编制阐明 (1)1.概述 (1)2.编制根据 (1)3.隧道贯穿精度规定 (1)4.隧道贯穿误差估算措施 (2)二、隧道洞内平面控制测量方案设计 (3)1. 烟垄隧道 (3)2. 李峰隧道 (6)三、隧道洞内高程控制测量设计 (11)四、隧道施工测量注意事项。
(12)隧道控制测量方案设计一、编制阐明1、概述京福铁路客专闽赣Ⅷ标项目经理部一分部由中铁二局第五工程有限企业承建施工, 其中本标段包括了四座隧道烟垄隧道（4398米）、龙岭隧道（731米）、李峰隧道（2671米）、李厝隧道（243米）；为保证本标段隧道旳对旳贯穿特编制隧道贯穿及隧道旳洞内控制测量方案；施工工程中应严格按照控制测量方案旳测量技术规定进行隧道洞内控制测量。
2.编制根据（1）《客运专线无碴轨道铁路工程测量暂行规定》（铁建设[2023]189号）；（2）《高速铁路工程测量规范》TB10601-2023；（3）《全球定位系统(GPS)铁路测量规程》 TB10054-97；（4）《国家一二等水准测量规范》GB12897-2023；（5）中铁第四院勘察设计院集团有限企业所交付旳CPI、CPII坐标成果和高程成果；（6）《京福施工测量管理措施》；3.隧道贯穿精度规定按照《铁路工程测量规范》TB10101-2023第6.1.4条, 隧道相向开挖洞内施工中线在贯穿面上旳横向和高程贯穿误差应符合下表规定。
隧道贯穿误差规定4.隧道贯穿误差估算措施4.1平面贯穿误差估算用GPS 技术建立隧道施工控制网估计控制网测量误差对隧道横向贯穿误差旳影响一般采用下面旳简化公式进行估算:(1)洞外控制测量对隧道横向贯穿误差旳影响222222212123222ρρββm S m S m m m +=+=外式中, 表达洞外GPS 控制测量误差对贯穿面横向贯穿误差旳总影响, 、分别表达两端洞口GPS 控制点误差对横向贯穿误差旳影响, S1.S2分别为两端洞口GPS 进洞控制点至贯穿面旳距离, 、分别表达两端洞口进洞边方向值中误差, ρ为常数206265″。
隧道洞内平面控制测量的几种方法
隧道洞内平面控制测量的几种方法
1.三角测量法：这是最常用的一种方法。
它利用三角形的性质来进行
测量，通过在隧道洞内的不同位置放置测量仪器，并测量不同位置之间的
夹角和距离，从而确定隧道洞内的平面位置和形状。
这种方法需要具备一
定的测量仪器和技术，并且需要在不同位置进行多次测量来提高测量精度。
2.高程测量法：这种方法主要用于测量隧道洞内的高程信息。
通过在
不同位置设置水平基准面，然后利用水准仪等测量仪器进行高程测量，从
而确定隧道洞内的高程位置。
这种方法需要对测量仪器和技术有一定的了解，并且需要在不同位置进行多次测量来提高测量精度。
3.平差测量法：这种方法是一种比较精确的测量方法，用于确定隧道
洞内的平面位置和形状。
它通过设置多个测量点，并利用平差原理进行数
据处理，从而确定隧道洞内的平面位置和形状。
这种方法需要对平差原理
和测量仪器有一定的了解，并且需要进行复杂的数据处理和计算。
4.增量测量法：这种方法是一种相对简单的测量方法，用于确定隧道
洞内的平面位置和形状。
它通过在不同位置放置固定测量标志物，并利用
测量仪器进行距离和角度测量，从而确定隧道洞内的平面位置和形状。
这
种方法比较适用于具有良好视野的隧道洞内。
总的来说，隧道洞内平面控制测量的方法有很多种，每种方法都有其
适用的场景和特点。
在实际工程中，通常会根据具体的情况选择合适的测
量方法，并结合多种方法进行综合测量，以达到较高的测量精度和可靠性。
地铁隧道控制测量技术(地面控制测量、联系测量、洞内控制测量)分解
地铁隧道控制测量技术地铁隧道是固定建筑物中一个非常重要的组成部分，它为城市的发展和交通运输提供了基础支持。
在地铁隧道的建设中，要注意到与它相关的各种技术问题，其中地铁隧道的测量技术是至关重要的。
随着地铁建设规模的越来越大，地铁隧道的测量技术也在不断的发展和改进。
本文将介绍地铁隧道控制测量技术分解。
包括地面控制测量、联系测量和洞内控制测量。
地面控制测量地面控制测量是在地铁隧道建设的初期，早期建立起来的一项测量技术，它采用的是地面控制测量不同的地点的高度和位置，从而最终确定出地铁隧道建设中各种测量、制图和施工的数据。
地面控制测量技术的测量精度高，操作简单且易于掌握，不需要特殊的设备和工具就可完成测量与记录。
其主要测量点位于地面上，需要严格的保护和管理，以免在地铁隧道的建设过程中产生误差。
联系测量联系测量是地铁隧道建设过程中的一个重要环节，通过联系测量可以获取地铁隧道内部的各种数据和参数，从而对铁路隧道的建设和运营提供必要的数据支持。
联系测量分为钢轨联系测量和导线联系测量两种类型。
钢轨联系测量是通过在隧道的钢轨上安装测量仪器对钢轨的位置和高度进行测量；导线联系测量是通过在隧道内设置测量导线实现。
联系测量的精度要求较高，需要专门的设备和技术人员进行测量。
洞内控制测量洞内控制测量是在地铁隧道建设过程中的一个重要环节，洞内控制测量主要是指在地铁隧道内部进行测量和记录的技术。
洞内控制测量可以获取隧道内部的各种数据和参数，从而指导隧道建设的质量和效率。
洞内控制测量主要应用于隧道施工时前推孔位置的确定、地层介质特性的分析和隧道变形状态的监测等。
洞内测量需要高精度的仪器设备和技术人员进行操作，在操作过程中需要做好洞内人员安全保护工作。
地铁隧道的控制测量技术是一个非常重要的技术环节，在隧道建设过程中起到了关键性的作用。
地铁隧道的控制测量技术主要分为地面控制测量、联系测量和洞内控制测量。
每种测量技术的应用都需要各自特定的仪器、设备和技术人员进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新建铁路沪昆客专贵州段CKGZTJ-5标段
隧道控制测量技术方案
一、工程概况
新建铁路沪昆客运专线贵州段CKGZTJ-5标段起讫里程为
DK593+466.41〜DK623+941 ,全长30.474km ,沿线自东向西经过贵州省麻江县、福泉市两个县市。
主要工程量：路基4068m ,（含涵洞8 座），桥梁20座，5762m ,其中特大桥4座，大桥11座，中桥5座；主跨64米连续梁2联，隧道12.5座，20618m ,其中长度大于4km隧道一座（7708m ）,长度2〜3km隧道2.5座（含高瓦斯隧道1座），长度1〜2km隧道2座，长度小于1km隧道7座；预制箱梁212孔（梁场1座）；预制轨枕201km共31.155万块轨枕（预制场1处）。
二、编制依据
（1）〈客运专线无碴轨道铺设条件评估技术指南》（铁建[2006]158
号）;
（2）客运专线无碴轨道铁路工程测量技术暂行规定》；
（3）国家一、二等水准测量规范》
（4）高速铁路工程测量规范》
（4）工程测量规范》
（5）全球定位系统（GPS）铁路测量规程》
三、主要人员及仪器设备
1、人员配置、质量管理
质量管理组织机构框图
项目经理
专家顾问
项目总工程师 主管工程师
平面位置测量负人
高程测量负责人
产及施工保证）
2、项目部仪器设备
Leica 全站仪4台套，标称精度：5mm+1ppm ；天宝DINI03数字水 准仪3台套，所有仪器均已检定，检定证书见附件。
四、控制测量方案
1、洞外控制测量
中铁十七局集团有限公司沪昆客运专线
CKGZTJ-5标段测量队实
审定
复核
c 质量检查负责人
丁 •（质量监督、检查、资料整理、报告
洞外控制测量采用CPII GPS测量方法，测量由中铁十七局集团有限公司沪昆客运专线CKGZTJ-5标段精测队进行加密测量，在隧道进出口、横洞口分别布设三个GPS控制加密点和两个二等水准点。
1.1、洞外控制点布设
1）、控制点布设在视野开阔、通视良好、土质坚实、不易破坏的地方。
2）、视线高离开旁遮障碍物1m以上，通过水田、沙滩时，增加视线高度。
3）、每个隧道进出口、横洞洞口布设平面控制点3个，二等水准点2 个。
4）、用于向洞内传递方向的洞外联系边不短于300m。
1.2、洞外控制网精度设计
121、平面控制网精度设计
洞外控制网采用CPII GPS测量进行加密，按三等GPS精度施测，固定误差为5mm，比例误差为1ppm。
要求最弱边边长相对中误差不大于1/100000 ,基线边方向中误差不大于1.7〃，基线长度小于500m时，边长中误差小于
5mm。
CPII加密点观测执行如下主要技术要求
各等级GPS测量作业的基本技术要求
122、高程控制网精度设计
高程控制网按二等水准测量精度施测，每公里水准测量的偶然中误差不大于1.0mm，往返观测不符值或环闭合差不大于4」mm(L为水准
测量的环线或路线长度，单位为km)。
二等水准测量主要技术标准
二等水准观测主要技术要求
1.3、贯通误差的估算
洞外控制测量完成后，按规范要求估算洞外控制测量引起的贯通误
131、横向贯通中误差的估算方法
1 ）、控制测量前，按下式估算横向贯通中误差
2m e2(L JC如mj)2.(L cE m C)2
= mj
式中m j、m e---进、出口GPS控制点的Y坐标误差；
L j、L e ----进、出口GPS控制点至贯通点的长度；
m：j、m-e--进、出口GPS控制点联系边的方位中误差；
‘-----进、出口控制点至贯通点连线与贯通点线路切线的夹角
2 ）、控制测量后，按下式估算横向贯通中误差。
M 2 - ；「x2 cos2：F亠’‘ y2sin2：F亠’‘ x y2 sin 2：F 式中二y、—x、二.xy ---由进、出口推算至贯通点的X、y坐标差
的万差和协万差；
:F —贯通面方位角。
1.3.2、高程贯通中误差的估算方法
洞外高程控制测量误差产生的高程贯通中误差按下式估算：
M 飞二M L
式中M ---每千米水准测量偶然中误差（mm ）;
L----洞外高程路线长度（km ）。
2、洞内控制测量
2.1、洞内导线点的布设
1）导线点布设在施工干扰小、稳定可靠、便于设站的地方，点间视线旁离隧道内设施0.2m以上。
2）隧道内导线布设成多边形闭合环，每个环由4~6条边构成。
长隧道布设成交叉双导线形式，以增加网的内部检核条件、提高网的可靠性。
3）隧道内导线随施工进度分期布设，建立新一期导线前，对原有控制点进行检测
4）洞内导线点以混凝土包埋钢桩，钢桩长度为30-40cm间，并打
入地面10cm,外露1cm。
埋设时四周用30cm*30cm的木板支撑，以做到平
整，上面加护盖，护盖背面写上导线点相对应的线路里程及点号。
埋设点位距旁构筑物至少在0.3m以上。
5）曲线段洞内导线点间以最大通视距离布设，不短于按下式计算的距离。
C = 8Rf
式中R---曲线设计半径（m）
f---保证最大通视距离的安全断面宽度（一般取0.7m）
2.2、洞内导线观测设计
221、洞内导线水平角观测设计
洞内导线等级根据隧道长度确定，按相应等级的技术要求和观测法进行观测。
1）导线水平角观测的主要技术要求
2）水平角方向观测法的技术要求
3）目标应有足够亮度，采光均匀柔和、目标清晰，避免光线从旁侧照射目标。
4）完成规定测回数一半后，仪器和反射镜均应转动180度重新对中整平，观测剩余测回数。
2.1.2、隧道内导线边长测量设计
1）测量前应充分通风、避免尘雾。
2）反射镜应有适度照明。
3）仪器和反射镜面应无水雾。
4）曲线段导线边长符合C「8Rf的要求。
公式含义参照上面说明
2.3、洞内导线测量精度设计
隧道内控制导线从隧道外联系边引入，隧道内外平面控制以边连接。
按隧道长度确定隧道内导线长度。
隧道内导线测量精度应符合下表规定：
2.4、洞内高程控制网设计
隧道内高程测量应采用水准测量往返观测，具体原则如下：
1）高程控制点应每隔200-500m设置一对。
2）高程控制测量的主要技术要求及观测限差应符合表四-3.3.1，表四332,表四333的规定
六、施工测量方案
1、隧道内施工中线测设的原则
1）采用导线测设中线点，一次测设不应少于3个，并相互检核。
2）采用独立中线测设中线点，直线上应采用正倒镜法延伸直线；曲线上采用坐标法测设。
3）衬砌用的临时中线点宜每10m加密一点。
直线上应正倒镜压点或延伸；曲线上采用极坐标法测设。
4）采用上下半断面施工时，上半断面每延伸90-120m 时应与下半断面的中线点联测，检查校正上半断面中线。
5）隧道内中线点应埋设混凝土桩，严禁包埋木板、铁板和在混凝土上钻眼。
2、隧道内衬砌测量的原则
1）立模前，应利用隧道内控制点检查永久中线点或临时中线点位置及高程。
检测与原测成果较差不应大于5mm。
2）检查合格后，在立模范围内放设不少于三个中线点及其横断面十字线方向，同时在断面上标定出拱架顶、起拱线和边墙底的高程位
3、隧道贯通测量误差测量及调整
3.1、测定实际贯通误差的方法
1）在贯通面中线附近设一临时点，由两端导线分别测量该点坐
标，坐标较差分别投影至线路中线及其垂直方向上，即为纵向和横向贯
通误差。
同时测量该点的水平角，求得方向贯通误差。
2）由两端高程点分别测量贯通面处临时点的高程，其高程差即为高程贯通误差。
3.2、平面贯通误差调整的方法
1）贯通误差＜50mm时，在保证隧道建筑界限要求的条件下，可不调整线路中线，按设计线位铺轨。
2）贯通误差＞50mm 时，应采用隧道内CPIII控制网实测隧道中线，采用线位拟合方法进行调整，调整后的线路应满足轨道平顺性标准和隧道建筑限界的要求。
3.3、高程贯通误差调整的方法
1）由两端测得的贯通点高程，应取两贯通高程的平均值作为调整后的贯通点高程。
2）高程贯通误差调整可按贯通误差的一半，分别在两端未衬砌地段，以未衬砌段的线路长度按比例调整其范围内各水准点高程。
3）未衬砌段高程放样应依据调整后的水准点高程进行。
4）调整后的线路应满足线路设计和验收规范要求。
七、质量控制与检验
1）、使用的观测仪器、元器件的精度和规格应满足设计和规范要求，并经检定合格，观测仪器按检定计划实施检定。
2）、洞外控制网、洞内导线点应定期复测，平差后方可使用。
3）、严格遵守测量换手制度。
4）、施测方法严格按〈国家一、二等水准测量规范》、高速铁路工程测量规范》等相关规范执行。
5）、进行明确的技术交底，包括：测量放样的内容；测量放样的点位示意图；测量放样点位的高程或者是在施工现场设置的水准点高
程；必要的文字说明。
技术交底要求字迹清楚、工整、签字齐全，写明交底日期。
技术交底签字人包括：交底人、接受人（工区现场技术员、施工队伍现场技术人员）。
八、附件。
