轻型井点降水
真空(轻型)井点降水

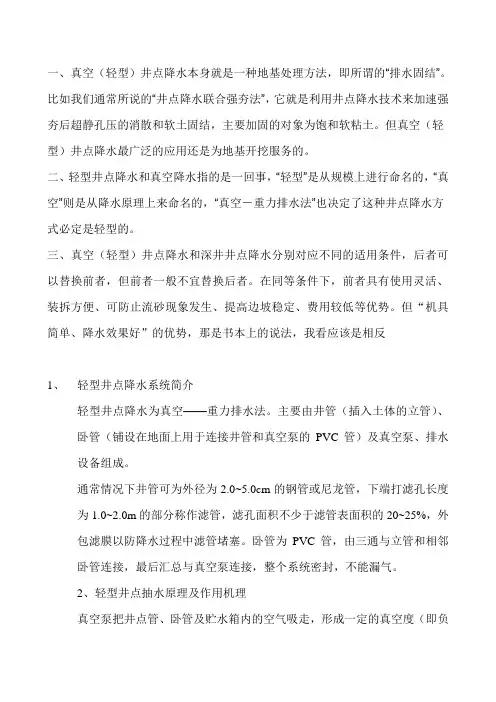

一、真空（轻型）井点降水本身就是一种地基处理方法，即所谓的“排水固结”。
比如我们通常所说的“井点降水联合强夯法”，它就是利用井点降水技术来加速强夯后超静孔压的消散和软土固结，主要加固的对象为饱和软粘土。
但真空（轻型）井点降水最广泛的应用还是为地基开挖服务的。
二、轻型井点降水和真空降水指的是一回事，“轻型”是从规模上进行命名的，“真空”则是从降水原理上来命名的，“真空－重力排水法”也决定了这种井点降水方式必定是轻型的。
三、真空（轻型）井点降水和深井井点降水分别对应不同的适用条件，后者可以替换前者，但前者一般不宜替换后者。
在同等条件下，前者具有使用灵活、装拆方便、可防止流砂现象发生、提高边坡稳定、费用较低等优势。
但“机具简单、降水效果好”的优势，那是书本上的说法，我看应该是相反1、轻型井点降水系统简介轻型井点降水为真空——重力排水法。
主要由井管（插入土体的立管）、卧管（铺设在地面上用于连接井管和真空泵的PVC管）及真空泵、排水设备组成。
通常情况下井管可为外径为2.0~5.0cm的钢管或尼龙管，下端打滤孔长度为1.0~2.0m的部分称作滤管，滤孔面积不少于滤管表面积的20~25%，外包滤膜以防降水过程中滤管堵塞。
卧管为PVC管，由三通与立管和相邻卧管连接，最后汇总与真空泵连接，整个系统密封，不能漏气。
2、轻型井点抽水原理及作用机理真空泵把井点管、卧管及贮水箱内的空气吸走，形成一定的真空度（即负压）。
由于管路系统外部地下水承受大气压力的作用，为了保持平衡状态，由高压区向低压区方向流动。
地下水被压入至井点管内，经卧管至贮水箱，然后用抽水泵抽走，从而水位下降，孔隙比减小，土体发生固结，地基承载力有所提高，[url =/jiangshui/qxjiangshui.htm]轻型井点降水设备[/url]经常作为强夯法加固地基、基坑开挖的辅助工艺。
轻型真空井点降水即可作为其他地基处理尤其是辅助于强夯施工、基坑开挖等的一种工艺，另一方面其本身对土体能起到加固作用，不但能通过饱和土体孔隙中水的排出与土的压缩同时作用，加速土的渗流固结过程，而且可以产生预压荷载△P=αγWZα—与土体中水饱和度有关的系数，取0.9～1.0γW——水的重度（kN/m3）Z—降水深度（m）3、工程常用降水方法①明沟排水在施工区域内设置排水网，主沟与支流沟均有一定坡度，用于排除地表水和部分地下水，对于含水量不大的地基处理采用明沟排水就可以了。
井点降水之轻型井点降水
井点降水之轻型井点降水发表时间：2014-06-19井点降水：基坑开挖前，在基坑四周预先埋设一定数量的滤水管(井)，在基坑开挖前和开挖过程中，利用抽水设备不断抽出地下水，使地下水位降到坑底以下，直至土方和基础工程施工结束为止。
井点降水有两类：一类为轻型井点(包括电渗井点与喷射井点)；另一类为管井点(深井泵)。
对不同的土质应采用不同的降水形式，表1.16为常用的降水形式。
表1.16 降水类型及适用条件轻型井点(图1.17)就是沿基坑周围或一侧以一定间距将井点管(下端为滤管)埋入蓄水层内，井点管上部与总管连接，利用抽水设备将地下水经滤管进入井管，经总管不断抽出，从而将地下水位降至坑底以下。
轻型井点法适用于土壤的渗透系数为0.1～50m/d的土层中；降低水位深度：一级轻型井点3～6m，二级井点可达6～9m。
轻型井点设备由管路系统和抽水设备组成。
管路系统包括滤管、井点管、弯联管及总管等。
滤管(图1.18)为进水设备，其构造是否合理对抽水设备影响很大。
1、轻型井点的布置当基坑或沟槽宽度小于6m，水位降低深度不超过5m时，可用单排线状井点布置在地下水流的上游一侧，两端延伸长度一般不小于沟槽宽度(图1.19)。
在考虑到抽水设备的水头损失以后，井点降水深度一般不超过6m。
井点管的埋设深度H(不包括滤管)按下式计算(图1.19(b))：H≥H1+h+iL (1.14)式中H1——井点管埋设面至基坑底的距离，m；h——基坑中心处坑底面(单排井点时，为远离井点一侧坑底边缘)至降低后地下水位的距离，一般为0.5～1.0m；i——地下水降落坡度；环状井点为1/10，单排线状井点为1/4；L——井点管至基坑中心的水平距离(单排井点中为井点管至基坑另一侧的水平距离)，m。
如宽度大于6m或土质不定，渗透系数较大时，宜用双排井点，面积较大的基坑宜用环状井点(图1.20)；为便于挖土机械和运输车辆出入基坑，可不封闭，布置为U形环状井点。
轻型井点降水
轻型井点降水轻型井点降水轻型井点系在基坑外围或一侧、二侧埋设井点管深入含水层内，井点管的上端通过连接弯管与集水总管连接，集水总管再与真空泵和离心水泵相连，启动抽水设备，地下水便在真空泵吸力的作用下，经滤水管进入井点管和集水总管，排出空气后，由离心水泵的排水管排出，使地下水位轻型井点系在基坑外围或一侧、二侧埋设井点管深入含水层内，井点管的上端通过连接弯管与集水总管连接，集水总管再与真空泵和离心水泵相连，启动抽水设备，地下水便在真空泵吸力的作用下，经滤水管进入井点管和集水总管，排出空气后，由离心水泵的排水管排出，使地下水位降低到基坑底以下。
本法具有机具设备简单，使用灵活，装拆方便，降水效果好。
可提高边坡的稳定，防止流砂现象的发生，降水费用较低等优点。
但需配置一套井点设备。
本工艺标准适用于渗透系数为0.1-5.0m/d的土及土层中含有大量的细砂和粉砂的土，或明沟排水易引起流砂、坍方的基坑降水工程。
一、材料要求1、井点管用直径38-55mm钢管，带管箍，下端为长2m的同直径钻有Ф10mm梅花形孔（6排）的滤管，外缠8号铁丝、间距20mm，外包尼龙窗纱二层，棕皮三层，缠20号铁丝、间距40mm。
2、连接管用塑料透明管、胶皮管，直径38-55cm；顶部装铸铁头。
3、集水总管用直径75-100mm钢管带接头。
4、滤料粒径0.5-3.0cm石子，含泥量小于1%。
二、主要机具设备根据抽水机组类型不同，主要有真空泵轻型井点、射流泵轻型井点两种。
前者设备组成规格及技术性能见1-13，国内有定型产品供应；后者设备组成、规格及技术性能见表1-14。
真空泵型轻型井点系统设备规格与技术性能表1-13名称数量规格与技术性能往复式真空泵1台V5型（W3型）或V6型；生产率4.4m3/min；真空度100kPa，电动机功率5.5kw，转速1450r/min离心式水泵2台B型或BA型；生产率20m3/h；扬程25m；抽吸真空高度7m，吸口直径50mm，电动机功率2.8kw，转速2900r/min水泵机组配件1套井点管100根，集水总管直径75-100mm，每节长1.6-4.0m，每套29节，总管上节间距0.8m，接头弯管100根；冲射管用冲管1根；机组外形尺寸2600mm×1300mm×1600mm，机组重1500kg注：1、地下水位降低深度为5.5-6.5m2、离心式泵数量为一台备用。
5种常用井点降水方法
5种常用井点降水方法
滤水管（井），利用抽水设备抽水使所挖的土始终保持干燥状态的方法。
井点降水法所采用的井点类型有：
轻型井点
喷射井点
电渗井点
管井井点
深井井点等
1、轻型井点
轻型井点是沿基坑四周每隔一定距离埋入井点管（直径3851mm，长57m 的钢管）至含水层内，利用抽水设备将地下水从井点管内不停抽出，使原有地下水降至坑底以下。
在施工过程中要不断的抽水，直至施工完毕。
轻型井点降水方法适用于渗透系数为0.1～5.0m/d的土及土层中含有。
轻型井点降水通用课件
应急处理措施
制定应急预案
针对可能出现的紧急情况，制定相应的应急预案，包括应急组织 、通讯联络、现场处置等方面。
配备应急物资
为应对紧急情况，应配备必要的应急物资，如消防器材、急救药 品等。
进行应急演练
定期进行应急演练，提高操作人员的应急处理能力，确保在紧急 情况下能够迅速、有效地应对。
05 轻型井点降水案例分析
。
04 轻型井点降水注意事项
安全注意事项
确保施工现场安全
在井点降水施工前，应检查施工现场是否存在安全隐患，如电线、 管道等障碍物，并及时排除。
操作人员安全培训
对操作人员进行安全培训，确保他们了解井点降水施工的安全要求 和操作规程，并具备相应的安全意识和技能。
配备安全防护用品
为操作人员配备必要的安全防护用品，如安全帽、手套、护目镜等， 以降低安全风险。
特点
轻型井点降水适用于浅层地基降 水，具有施工简便、降水效果好 、对周围环境影响小等优点。
工作原理
01
井点降水是通过在浅层地基中设 置滤水管，利用抽水设备将地下 水抽出，降低地下水位至设计标 高。
02
井点降水系统由滤水管、抽水设 备和集水总管等组成，通过抽水 设备将地下水抽出，经集水总管 排至指定地点。
井点管由滤水管和井壁管 组成，滤水管用于过滤地 下水，井壁管则起到支撑 井点系统的作用。
井点管的埋设
井点管需要按照设计要求 进行埋设，一般采用钻孔 或冲孔等方法将井点管插 入地下。
集水总管
集水总管的材料
集水总管通常采用硬质塑 料、钢管等材料制成，要 求具有一定的抗压和抗弯 强度。
集水总管的连接
集水总管之间采用套箍或 法兰连接方式进行连接， 要求连接处密封良好，防 止渗漏。
井点降水之轻型井点降水
井点降水之轻型井点降水发表时间：2014-06-19井点降水：基坑开挖前，在基坑四周预先埋设一定数量的滤水管(井)，在基坑开挖前和开挖过程中，利用抽水设备不断抽出地下水，使地下水位降到坑底以下，直至土方和基础工程施工结束为止。
井点降水有两类：一类为轻型井点(包括电渗井点与喷射井点)；另一类为管井点(深井泵)。
对不同的土质应采用不同的降水形式，表1.16为常用的降水形式。
表1.16 降水类型及适用条件轻型井点(图1.17)就是沿基坑周围或一侧以一定间距将井点管(下端为滤管)埋入蓄水层内，井点管上部与总管连接，利用抽水设备将地下水经滤管进入井管，经总管不断抽出，从而将地下水位降至坑底以下。
轻型井点法适用于土壤的渗透系数为0.1～50m/d的土层中；降低水位深度：一级轻型井点3～6m，二级井点可达6～9m。
轻型井点设备由管路系统和抽水设备组成。
管路系统包括滤管、井点管、弯联管及总管等。
滤管(图1.18)为进水设备，其构造是否合理对抽水设备影响很大。
1、轻型井点的布置当基坑或沟槽宽度小于6m，水位降低深度不超过5m时，可用单排线状井点布置在地下水流的上游一侧，两端延伸长度一般不小于沟槽宽度(图1.19)。
在考虑到抽水设备的水头损失以后，井点降水深度一般不超过6m。
井点管的埋设深度H(不包括滤管)按下式计算(图1.19(b))：H≥H1+h+iL (1.14)式中H1——井点管埋设面至基坑底的距离，m；h——基坑中心处坑底面(单排井点时，为远离井点一侧坑底边缘)至降低后地下水位的距离，一般为0.5～1.0m；i——地下水降落坡度；环状井点为1/10，单排线状井点为1/4；L——井点管至基坑中心的水平距离(单排井点中为井点管至基坑另一侧的水平距离)，m。
如宽度大于6m或土质不定，渗透系数较大时，宜用双排井点，面积较大的基坑宜用环状井点(图1.20)；为便于挖土机械和运输车辆出入基坑，可不封闭，布置为U形环状井点。
真空(轻型)井点降水
基坑侧壁安全等级的划分原则
英文词条名：
基坑侧壁安全等级的划分原则：
根据基坑开挖深度、周边环境条件和支护结构破坏后果的严重程度，将基坑侧壁安全等级划分为三级。
基坑工程安全等级划分表
基坑工程安全等级环境、破坏后果、基坑深度、工程地质和地下水条件
一级：
周边环境条件很复杂；破坏后果很严重；基坑深度Hห้องสมุดไป่ตู้12M；
②连接抽气管道和真空泵的设置要根据地质情况、真空泵的功率及工程经验确定，抽气要连续。
③井点管的布置方式、插设深度要考虑地质情况及水力坡度，使水力坡度影响范围内的波峰低于降水深度要求，这样才能使降水达到实际要求。
④井点使用时，应保持连续不断抽水，并配用双电源以防断电。
5、典型工程实例上海芦潮港地基处理工程，苏州港太仓港区二期工程，青岛大炼油工程等工程，先是设计的专利法的高真空降水强夯法，有的已进行了部分施工，后经过我们和设计沟通均改为真空泵式轻型井点降水强夯，其处理效果一样，工程成本降低较大
一、真空（轻型）井点降水本身就是一种地基处理方法，即所谓的“排水固结”。
比如我们通常所说的“井点降水联合强夯法”，它就是利用井点降水技术来加速强夯后超静孔压的消散和软土固结，主要加固的对象为饱和软粘土。但真空（轻型）井点降水最广泛的应用还是为地基开挖服务的。
二、轻型井点降水和真空降水指的是一回事，“轻型”是从规模上进行命名的，“真空”则是从降水原理上来命名的，“真空－重力排水法”也决定了这种井点降水方式必定是轻型的。
xx井点：
当降水超过15m时，在管井井点采用一般的潜水泵和离心泵满足不了降水的要求，可加大管井深度，改采用深井泵即深井井点来解决。深井井点一般可降低水位30--40m，有的甚至可以达到100m以上。常见的深井泵有两种类型：
轻型井点降水方案(完整版)
轻型井点降水施工方案XX工程公司年月日目录一、工程概况···································································2二、编制依据····································································2三、降水方案选择·······························································2四、井点降水相关计算·························································3五、主要降水设备·······························································6六、施工工期·····································································7七、井点施工方法·······························································7八、质量标准及质量保证措施················································8九、危险点分析································································10十、安全生产及文明施工措施···············································10 十一、环保措施································································11一、工程概况本期设计为2×600MW亚临界汽轮发电机组。
轻型井点降水名词解释
轻型井点降水名词解释
轻型井点降水是一项专业术语，常用于描述自然或人工降水活动。
该术语指的是采用少数雨量测站，通过在降雨场所进行垂直空气测量来识别一个特定地点的降水状况。
一般来说，轻型井点降水指的是在偏远地区以低成本的方式来获取局部的降水资料，可以为研究人员提供有价值的信息。
轻型井点降水传感器是一种通用的设备，用于获得表面降水的重要参数如降雨强度、持续时间等。
通常，这种传感器包含一个收集水滴的媒介，它可以根据水滴的重量或水量来估算降水强度，每小时会记录此参数多次，以便确定持续时间。
井点降水也可以用于非轻型应用，即用于更大面积的降雨量监测。
在这种情况下，井点降水传感器安装在更大面积的地点，由此获得更详细的降雨量信息。
它也可以通过数据汇集和统计，检测外界环境的变化，用以精确的预测和控制。
此外，井点降水传感器可以用于检测气象灾害，如暴雨，积雪等。
通过对降雨强度的实时监测，积雪等可以被及时发现，从而规避或减少潜在的灾害。
另外，轻型井点降水也可以用于水文分析。
由于水文学研究的重点是对降雨的统计特征的分析，因此井点降水的数据也可以用于分析降雨的统计特征，以及考察其影响和趋势。
因此，井点降水对于水文学研究具有重要的意义。
总的来说，轻型井点降水技术具有很大的实用价值，可以用来检
测环境和气象灾害，以及提供水文分析资料。
它可以提供大量有价值的信息，从而为气象学家和水文研究者提供可靠的数据支持。
井点降水之轻型井点降水
井点降水之轻型井点降水发表时间：2014-06-19井点降水：基坑开挖前，在基坑四周预先埋设一定数量的滤水管(井)，在基坑开挖前和开挖过程中，利用抽水设备不断抽出地下水，使地下水位降到坑底以下，直至土方和基础工程施工结束为止。
井点降水有两类：一类为轻型井点(包括电渗井点与喷射井点)；另一类为管井点(深井泵)。
对不同的土质应采用不同的降水形式，表1.16为常用的降水形式。
表1.16 降水类型及适用条件轻型井点(图1.17)就是沿基坑周围或一侧以一定间距将井点管(下端为滤管)埋入蓄水层内，井点管上部与总管连接，利用抽水设备将地下水经滤管进入井管，经总管不断抽出，从而将地下水位降至坑底以下。
轻型井点法适用于土壤的渗透系数为0.1～50m/d的土层中；降低水位深度：一级轻型井点3～6m，二级井点可达6～9m。
轻型井点设备由管路系统和抽水设备组成。
管路系统包括滤管、井点管、弯联管及总管等。
滤管(图1.18)为进水设备，其构造是否合理对抽水设备影响很大。
1、轻型井点的布置当基坑或沟槽宽度小于6m，水位降低深度不超过5m时，可用单排线状井点布置在地下水流的上游一侧，两端延伸长度一般不小于沟槽宽度(图1.19)。
在考虑到抽水设备的水头损失以后，井点降水深度一般不超过6m。
井点管的埋设深度H(不包括滤管)按下式计算(图1.19(b))：H≥H1+h+iL (1.14)式中H1——井点管埋设面至基坑底的距离，m；h——基坑中心处坑底面(单排井点时，为远离井点一侧坑底边缘)至降低后地下水位的距离，一般为0.5～1.0m；i——地下水降落坡度；环状井点为1/10，单排线状井点为1/4；L——井点管至基坑中心的水平距离(单排井点中为井点管至基坑另一侧的水平距离)，m。
如宽度大于6m或土质不定，渗透系数较大时，宜用双排井点，面积较大的基坑宜用环状井点(图1.20)；为便于挖土机械和运输车辆出入基坑，可不封闭，布置为U形环状井点。
轻型井点降水
安保措施
1)井点管透水节段必须包裹严实不透砂，埋设深度应达到方案要求标高，并插于透水层。透水节段必须回填 中粗砂，保证透水效果。
水井分类
根据地下水有无压力，水井分为无压井和承压井。 当水井布置在具有潜水自由面的含水层中时（即地下水为自由面），称为无压井；当水井布置在承压含水层 中时（含水层中的水充满在两层不透水层中间，含水层中的地下水面具有一定水压），称为承压井。 根据水井埋设的状态，水井分为完整井和非完整井。 当水井底部达到不透水层时称为完整井；否则称为非完整井。 因此水井大致分为四大类，无压完整井、无压非完整井、承压完整井、承压非完整井。 轻型井点降水
5)对各水管连接处保证一天检查一次，防止漏气，影响抽水效果。
6)开始抽水时，如观测降水在计算时间内还未达到规定降水深度时，应立即检查原因，对降水进行重新修正 和计算，直到达到规定降水深度后才可进行下道工序施工。
7)井点管间距、埋设深度应符合设计，一组井点管和接头中心，应保持在一条直线上。
谢谢观看
施工特点
1、机具设备简单、易于操作、便于管理。 2、可减少基坑开挖边坡坡率，降低基坑开挖土方量。 3、开挖好的基坑施工环境好，各项工序施工方便，大大提高了基坑施工工序。 4、开挖好的基坑内无水，相应的提高了基底的承载力。 5、在软土路基，地下水较为丰富的地段应用，有明显的施工效果。
降水原理
轻型井点降水示意图 如下图示：
1、土方挖掘运输车道不设置井点，这不影响整体降水效果。
2、在正式开工前，由电工及时办理用电手续，保证在抽水期间不停电。抽水应连续进行，特别是开始抽水阶 段，时停时抽，会导致井点管的滤网阻塞。同时由于中途长时间停止抽水，造成地下水位上升，会引起土方边坡 塌方等事故。
轻型井点降水工程
轻型井点降水工程前言在城市建设过程中，土方开挖导致的暴雨洪水，地下建筑物失稳、地铁开挖和桥梁基础透水问题都给城市的安全带来了一定的威胁。
针对这些问题，钻孔井点排水技术应运而生，将土壤中积聚的洪水通过孔隙流到地下水体中，从而保证城市地下安全。
同时，轻型井点降水技术在环保、减少人工工作量方面也为我们带来了许多新的机遇和挑战。
什么是轻型井点降水工程轻型井点降水工程是一种新型的防洪排水系统，其主要目的是保护城市各类建筑和设施，阻止洪水灾害带来的损失。
它通过在岩体内打孔、铺设井点式滤水板等方式，达到地下水和地面积水的快速排水，防止水流过快、水压过大而引发的灾难。
由于它的独特性能和易操作性，轻型井点降水工程越来越被广泛使用。
轻型井点降水工程的适用范围1.施工场地的情况：如建筑、水电站、铁路隧道、公路、水道、街道等；2.施工的时间限制：如果需要施工时间短且在施工需要排水的地区；3.施工现场的环境：如需要稳定的施工现场和工程.轻型井点降水工程的施工流程轻型井点降水工程的施工流程如下：1.实地勘测和测试。
根据不同的排水目标和降水量大小来确定排水孔的大小和数量，进一步确定挖孔及铺设的滤水板的深度和材料；2.钻孔。
根据实地勘测的结果，使用特殊的钻头，对岩体进行孔隙的钻孔操作；孔隙的数量和深度是应该根据施工所需的目标和具体环境来决定；3.安装滤水板。
用特殊的滤水板覆盖孔口，滤水板的作用是过滤地下水，避免孔口被堵塞，同时也是过滤泥沙和碎石的好方法；4.安装排水管道。
在滤水板的上方，安装承重管道并连接排水系统。
此过程应尽可能地保证排水系统的简便性和高效性；5.待强度固化。
关掉排水孔口，等待土体固化。
轻型井点降水工程的优势1.根据需要调整；轻型井点降水工程可以根据不同的需求进行调整，而其先进技术可以在任何环境下有效地排水；2.安装过程简便；不必使用复杂的施工设备和技术，轻型井点降水工程的安装也不受任何时间限制；3.节约成本；这种技术没有大规模的采凿成本，也不需要雇佣大量的工人和技术人员，从而有效地节约了成本；4.环保；它在施工过程中不使用任何有害物质和材料，不会对周围环境造成影响。
真空(轻型)井点降水
一、真空（轻型）井点降水本身就是一种地基处理方法，即所谓的“排水固结”。
比如我们通常所说的“井点降水联合强夯法”，它就是利用井点降水技术来加速强夯后超静孔压的消散和软土固结，主要加固的对象为饱和软粘土。
但真空（轻型）井点降水最广泛的应用还是为地基开挖服务的。
二、轻型井点降水和真空降水指的是一回事，“轻型”是从规模上进行命名的，“真空”则是从降水原理上来命名的，“真空－重力排水法”也决定了这种井点降水方式必定是轻型的。
三、真空（轻型）井点降水和深井井点降水分别对应不同的适用条件，后者可以替换前者，但前者一般不宜替换后者。
在同等条件下，前者具有使用灵活、装拆方便、可防止流砂现象发生、提高边坡稳定、费用较低等优势。
但“机具简单、降水效果好”的优势，那是书本上的说法，我看应该是相反1、轻型井点降水系统简介轻型井点降水为真空——重力排水法。
主要由井管（插入土体的立管）、卧管（铺设在地面上用于连接井管和真空泵的PVC管）及真空泵、排水设备组成。
通常情况下井管可为外径为2.0~5.0cm的钢管或尼龙管，下端打滤孔长度为1.0~2.0m的部分称作滤管，滤孔面积不少于滤管表面积的20~25%，外包滤膜以防降水过程中滤管堵塞。
卧管为PVC管，由三通与立管和相邻卧管连接，最后汇总与真空泵连接，整个系统密封，不能漏气。
2、轻型井点抽水原理及作用机理真空泵把井点管、卧管及贮水箱内的空气吸走，形成一定的真空度（即负压）。
由于管路系统外部地下水承受大气压力的作用，为了保持平衡状态，由高压区向低压区方向流动。
地下水被压入至井点管内，经卧管至贮水箱，然后用抽水泵抽走，从而水位下降，孔隙比减小，土体发生固结，地基承载力有所提高，[url =/jiangshui/qxjiangshui.htm]轻型井点降水设备[/url]经常作为强夯法加固地基、基坑开挖的辅助工艺。
轻型真空井点降水即可作为其他地基处理尤其是辅助于强夯施工、基坑开挖等的一种工艺，另一方面其本身对土体能起到加固作用，不但能通过饱和土体孔隙中水的排出与土的压缩同时作用，加速土的渗流固结过程，而且可以产生预压荷载△P=αγWZα—与土体中水饱和度有关的系数，取0.9～1.0γW——水的重度（kN/m3）Z—降水深度（m）3、工程常用降水方法①明沟排水在施工区域内设置排水网，主沟与支流沟均有一定坡度，用于排除地表水和部分地下水，对于含水量不大的地基处理采用明沟排水就可以了。
