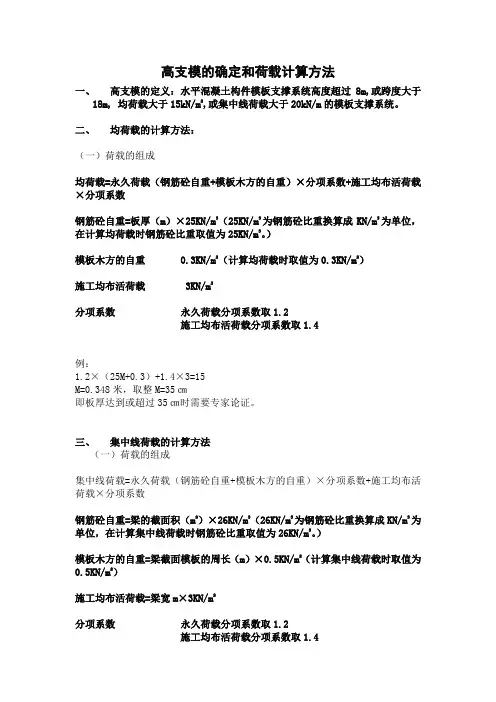

高支模的确定和荷载计算方法

高支模的确定和荷载计算方法

一、高支模的定义：

水平混凝土构件模板支撑系统高度超过8m,或跨度大于18m,均荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。

二、均荷载的计算方法：

（一）荷载的组成

均荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚（m）×25KN/m3（25KN/m3为钢筋砼比重换算成KN/m3为单位，在计算均荷载时钢筋砼比重取值为25KN/m3。）

模板木方的自重：0.3KN/m2（计算均荷载时取值为0.3KN/m2）施工均布活荷载：3KN/m2 分项系数：永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4

例：1.2×（25×M+0.3）+1.4x3=15

M=[（15-1.4x3）/1.2-0.3]/25=0.348米，取整M=35㎝即板厚达到或超过35㎝时需要专家论证。

三、集中线荷载的计算方法

（一）荷载的组成

集中线荷载=永久荷载（钢筋砼自重+模板木方的自重）×分项系数+施工均布活荷载×分项系数

钢筋砼自重=梁的截面积（m2）×26KN/m3（26KN/m3为钢筋砼比重换算成KN/m3为单位，在计算集中线荷载时钢筋砼比重取值为26KN/m3。）

模板木方的自重=梁截面模板的周长（m）×0.5KN/m2（计算集中线荷载时取值为0.5KN/m2）施工均布活荷载=梁宽m×3KN/m2 分项系数

永久荷载分项系数取1.2；施工均布活荷载分项系数取1.4 例：梁高700，梁宽700

1.2x[0.70x0.70x26+(0.70+0.7+0.70)*0.50]+0.70x3x1.40=19.488＜20

梁高1000，梁宽500

1.2x[1.0x0.50x26+(1.0+1.0+0.50)*0.50]+0.50x3x1.40=19.2＜20

梁高900，梁宽600

1.2x[0.90x0.60x26+(0.90+0.90+0.60)*0.50]+0.60x3x1.40=20.808＞20需论证。

四、根据以上的计算方法进行反推，楼板厚度大于或等于350mm，其模板支撑系统属于高支模范围。

五、根据以上的计算方法进行反推，梁截面积大于或等于0.52m2时，应验算其集中线荷载是否超过高支模范围，以确定是否需要专家论证。

注：以上计算方法的依据为JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》
