MonitorDrive 调试6SE70系列变频器(培训)
6SE70调试（抱闸控制）
6SE70调试（抱闸控制）6SE70变频装置调试步骤（抱闸控制）6SE70装置的外围设计与调试步骤紧密相关，本文针对海鑫线材工程6SE70装置设计，陈述调试过程。
一内控参数设定1．1出厂参数设定P053=7 允许CBP+PMU+PC机修改参数P60=2 （固定设置，参数恢复到缺省）P366=0 (PMU控制)P970=0 （启动参数复位）执行完上述参数出厂设置后，只是对变频器的设定与命令源进行设定，P366参数选择不同，变频器的设定和命令源可以来自（端子，OP1S，PMU），可以进行简单变频器操作。
但电机和控制参数组未进行设定，不能实施电机调试。
1．2 简单参数设定P60=3 （简单应用参数设置，在上述出厂参数设置的基础上，本应用设定电机，控制参数）P071= 公共直流母线电压P95=10（IEC电机）P100= 1（V/F开环控制），3（不带测速机的矢量控制），4（带测速机的矢量控制）P101= 电机额定电压（V）P102= 电机额定电流（A）P104= 功率因数（IEC）计算方式COSф=电机功率/(1.732*电机额定电压*电机电流)P107= 电机额定频率HZP108= 电机额定速度RPMP368=0（设定和命令源为PMU+MOP）P370=1（启动简单应用参数设置）P60=0（结束简单应用参数设置）执行完上述参数设定后，变频器自动的根据P100（控制方式），P368（设定和命令源），P101-P109（电机参数）组合功能图连接和参数设定。
P368选择的功能图见手册S0-S7，P100选择的功能图见手册R0-R5，对应的P040，P042显示速度设定和实际速度。
调试人员可通过PMU实施电机调试。
但是本步骤不能对P350-P354标称参数进行设定和功能图中其他参数修改设定，以及不能对电机进行自动优化和参数辨识，电机控制效果非最优。
1．3．系统参数设置P60=5 （包含简单应用参数基础，并可以对任意参数进行设定，对电机控制参数优化）相关注意事项见手册P068= 2（有dv/dt滤波器）P115=1（电机模型自动参数设置，根据电机参数设定自动计算）P130=10（电机编码器选择，无编码器）11（有编码器）P352=频率量参考值HZP353=转速量参考值1/MINP452=正向旋转最大频率或速度%（100%=P352，P353）P453=反向旋转最大频率或速度%（100%=P352，P353）P60=1（回到参数菜单，退出系统菜单时，输入的参数值将被检验是否合理，不合理的参数设置导致故障）1．4．补充参数设定如下：P128=最大输出电流A（用于V/F控制方式的I MAX调节器或矢量控制方式的电流调节器，在参数自动设置和电机辨识中P115=1，2，3；该值预设成1.5倍的电机额定电流，设定过程要综合考虑变频器最大电流1.36 或1.6倍，电机允许过载倍数。
西门子MonitorDrive 调试(高端培训)
P115=1电机模型参数自动计算，参数值P350-P354设 定到额定值
P115=2静态电机辨识 P115=4 电机模型空载测量（按下P键后，20S之内合 闸）
P103=励磁电流 做完电机辨识后自动得出 P060=1回到参数菜单 设置变频器允许最大电流P128 设置加减速时间：P462=加速时间；P464=减速时间 以上完成后就可以转电机了
22Байду номын сангаас
三、参数调试
1、参数恢复出厂设置 P60=2（固定设置菜单）P366=0 （0：具有PMU的标 准设置 1：具有OP1S的标准设置）P970=0（参数复 位） 2、功率部分定义（如果没有更换过CUVC就不用这 一步骤了） 3、快速调试 P060=5系统设置菜单；P071=380V变频器输入电压值； P095=10 IEC标准电动机 ；P100=1控制方式是V/F控制； P101 额定电压；P102额定电流；P108额定转速； P109可以自动计算
检查无问题后上控制电进 行自检，自检无问题后应该显 示009状态。
13
2、调试软件设置
首先将RS232数据线和串口转USB安装好， 连接到变频器的PMU上的9针口上，然后双击图 标 打开软件，如下图所示
14
点击TOOLS进行参数设置
15
在ONLINE Settings 里进行选择
16
在INTERFACE里选择端口是否和你所插入电脑的 口一致。
25
2019年x月
4、手动转电机
查看电机方向和电机电流，及现场机械上是否存在 异响和不正常的现象
24
5、变频器远程控制参数设置 PLC发送的控制字 启动/停止命令 P554=3100 速度给定 P443=3002 变频器反馈给PLC的状态字 P734.0=32 变频器的状态字
6SE70变频器(矢量控制CUVC)调试课程
Shanghai
07.05 - 07.09 08.30 - 09.03
10.25 - 10.29 11.29 - 12.03
Guangzhou 07.12 - 07.16 08.23 - 08.27
10.18 - 10.22
Wuhan
07.12 - 07.16
09.13 - 09.17
11.01 - 11.05
课程计划时间和地点：
培训 中心
北京
上海
2010
上半年
广州
武汉
沈阳 重庆
西门子工业自动化 与驱动技术培训
一月
二月
三月
四月
五月
六月
01.11 - 01.15 02.08 - 02.12 03.15 - 03.19 04.19 - 04.23 05.17 - 05.21 06.28 - 07.02
01.18 - 01.22 01.04 - 01.08 01.18 - 01.22
Guangzhou 01.04 - 01.08
Wuhan
01.18 - 01.22
03.08 - 03.12
03.15 - 03.19 03.29 - 04.02
03.22 - 03.26
04.12 - 04.16
05.17 - 05.21
06.21 - 06.25
Shenyang
03.01 - 03.05
介绍masterdrivesvcmc基本原理讲解simovertmasterdrives矢量控制的基本功能及电路介绍通过外部参数存储器op1s或simovisdrivemonitor设定参数控制方式比较vf控制频率速度转矩控制通过simolink做点到点的通讯drivemonitor软件功能备份用户参数参数文件比较dpuss通信设置软面板trace功能西门子工业自动化与驱动技术培训课程计划时间和地点
Drive Monitor调试
BEIJING SHOUGANG AUTOMATION INFORMATION TECHNOLOGY CO．，LTD 14
首自信公司京唐运行事业部
在INTERFACE里选择端口是否和你所插入电脑的 口一致
BEIJING SHOUGANG AUTOMATION INFORMATION TECHNOLOGY CO．，LTD 6
首自信公司京唐运行事业部
波特率是否和变频器参数设置的一致，请查看 参数P701=6是9600bit/s；P701=7是19200bit/s。 以上 参数设置完后点击OK就可以进行连接了。 首先在FILE里选择Set up USS ONLINE connection…
BEIJING SHOUGANG AUTOMATION INFORMATION TECHNOLOGY CO．，LTD 12
首自信公司京唐运行事业部
P115=1电机模型参数自动计算，参数值P350-P354设 定到额定值 P115=2静态电机辨识 P115=4 电机模型空载测量（按下P键后，20S之内合 闸） P103=励磁电流 做完电机辨识后自动得出 P060=1回到参数菜单 设置变频器允许最大电流P128 设置加减速时间：P462=加速时间；P464=减速时间 以上完成后就可以转电机了 4、手动转电机 查看电机方向和电机电流，及现场机械上是否存在 异响和不正常的现象
BEIJING SHOUGANG AUTOMATION INFORMATION TECHNOLOGY CO．，LTD 11
首自信公司京唐运行事业部
三、参数调试
1、参数恢复出厂设置 P60=2（固定设置菜单）P366=0 （0：具有PMU的标 准设置 1：具有OP1S的标准设置）P970=0（参数复 位） 2、功率部分定义（如果没有更换过CUVC就不用这一 步骤了） 3、快速调试 P060=5系统设置菜单；P071=380V变频器输入电压值 ；P095=10 IEC标准电动机 ；P100=1控制方式是V/F控 制；P101 额定电压；P102额定电流；P108额定转速 ；P109可以自动计算
西门子6SE70系列变频器设定和调试(剪后辊道)
6SE70参数设置及调试安阳永兴轧钢厂2#线剪后辊道分为3段，电机为变频电机（1-100HZ）,由于控制为电子开关柜，只能以50HZ恒定速度运行，没有发挥电机最大速度，且速度无法调节，造成成品在冷剪后无法拉开距离，生产节奏受到影响，经常造成热停时间。
因此决定对剪后辊道进行变频改造，经对三段辊道负荷情况分析（170A、80A、130A），使用90KW、45KW、75KW变频柜各一台。
安装完毕后，进行调试，分为两部分：1、传动部分，步骤如下：一、恢复工厂设置：（详见使用手册P9-3 )1、P060=2，选择“固定设置”菜单(即工厂参数或用户参数)2、P366=0，标准工厂设置(为具有PMU的标准设置，通过MOP的设定值，特殊情况选其他)3、P970=0，启动参数复位`1二、简单参数设定（详见使用手册P9-11 )P60=3，选择“简单应用参数设置”菜单，在上述出厂参数设置的基础上，本应用设定电机及简单控制参数，满足基本使用）P071=400V，对于变频器（AC/AC）设定装置交流输入电压的有效值P095=10，设置电机型式为异步/同步电机IEC国际标准P100=3，控制形式选择，=3无测速机的速度控制 =1V/F控制（如不带电机也能运行选择1）P101=380V，电机额定电压P102，电机额定电流，分别为170、80、130.(必须大于0.125P72，小于1.36P72,否则无效) P104=0.813，功率因数（条件P095=10即IEC时才设定此参数，否则设置其他相关参数）功率因数计算方式COSф=电机功率/(1.732*电机额定电压*电机电流)，可不设。
P107=100HZ，电机额定频率P108=700RPM，电机额定速度P114=0，设定控制系统的工艺边界条件为标准传动P368=0，当执行简单应用参数设置（P370=1）时选择设定值和命令源为PMU+MOP（当设定到后面步骤时，还要专门对设定值和命令源进行设定）P370=1，启动简单应用参数设置（设置完后参数自动复位为0）P060=1，返回参数菜单执行完上述参数设定后，变频器自动的根据P100（控制方式），P368（设定和命令源），P101-P109（电机参数）组合功能图连接和参数设定。
6SE70系列变频器软件调试(高端培训)
频率控制 反相器 P443.02=0463
当U104=K0045或U104=K0011
固定频率控制 KK0045 P405.02=频率(HZ)
端子输入频率控制 U104=K0011 或 K0013
斜坡上升时间和斜坡下降时间 P462斜坡上升时间
P464斜坡下降时间
数字量输出设定 P651 P652 P653 P654
模拟量输出
模拟量输出
清除故障 P565=1或者P566 P567
2019年x月
变频器参数设置的几种方式 点击Direct to Parameter list
变频器参数设置的几种方式 显示参数列表
连接变频器
变频器外部接线端子（CUVC）X101
变频器பைடு நூலகம்部接线端子（CUVC）X102
变频器外部接线端子（CUVC）X9
功率部分定义
功率部分定义
1#、2#炉氧枪变频器、 3#炉倾动氧枪 1#、2#炉倾动变频器
恢复出厂设置
电机参数设置
电机参数设置
电机参数设置
电机正反转设置 设置内控外控
P590=0000 P590=0001
电机正反转设置 P554.01=5(B0005) P554.02=18(B0018)
开关量连接器及连接器的含义
PMU面板按键
MOP频率控制 P443.01=58(KK0058)MOP电动电位计
工程师培训资料

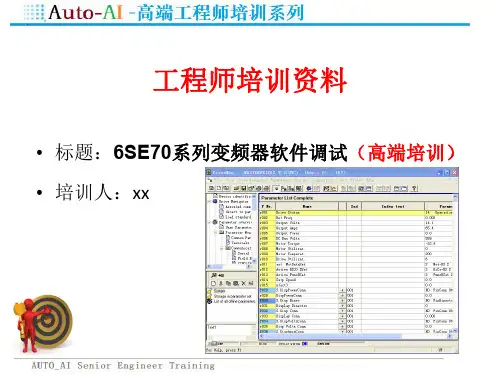

• 标题：6SE70系列变频器软件调试（高端培训） • 培训人：xx
【1】通过PMU进行参数输入 【2】通过OP1S进行参数输入
【3】用DriveMonitor的参数输入
变频器参数设置的几种方式 双击DriveMonitor图标登录软件
6SE70 变频装置调试步骤
6SE70 变频装置调试步骤6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置，参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置，只是对变频器的设定与命令源进行设定，P366 参数选择不同，变频器的设定和命令源可以来自端子，OP1S，PMU。
电机和控制参数未进行设定，不能实施电机调试。
1.2 简单参数设定P60=5 简单应用参数设置，在上述出厂参数设置的基础上，本应用设定电机控制参数P071= 进线电压(变频器400V AC / 逆变器540V DC)P95=10 IEC 电机P100=1 V/F 开环控制3 不带编码器的矢量控制4 带编码器的矢量控制P101= 电机额定电压P102= 电机额定电流P107= 电机额定频率HZP108= 电机额定速度RPMP114=0 标准应用系统P115=1 自动参数设置P368=0 设定和命令源为PMU+MOPP370=1 启动简单应用参数设置P60=0 结束简单应用参数设置P128=最大输出电流AP571=6 PMU 正转P572=7 PMU 反转P462=2 从静止加速到参考频率的时间， P463=0（单位为秒S）P464=2 从参考频率减速到静止的时间， P465=0（S）执行上述参数设定后，变频器自动组合功能图连接和参数设定。
P368 选择的功能图见手册S0-S7，P100 选择的功能图见手册R0-R5。
电机控制效果非最优。
1.3 调试说明先将P100=3， P130=11 电机旋转，校验编码器的反馈波形是否正确编码器波形正确的前提下，设定P100=4，P130=11，P151=1024。
进行P115=2，4，5 的参数优化，保证编码器矢量控制的稳定运行。
P115=2 静止状态电机辨识按P 后，警告号A087 出现后，必须在20S 内启动电机。
6SE70变频器调试课程资料
P070=3
10
4
400 15.3 0.82
50 1455
0
0
练习题
练习
• 第一步：使用Digln7作为触发信号，将1信 号送入与门，即U221.1=B0022。激活与门 使U950.78=4,
4
4
B0022
时钟信号
• 将与门结果B0601送入时钟触发器(U293=B0601), 触发器激活（U950=4),选择时钟控制方式 (U295=3),时钟时间可调节（U294=20等)，要求 结果B0531送入与门（U221.2=B0531),B0530作 为监控曲线，完成要求。
制动方法
• 1． 能量消耗型：这种方法是在变频器直流回路中并联一 个制动电阻，通过检测直流母线电压来控制一个功率管的 通断。在直流母线电压上升至700V左右时，功率管导通， 将再生能量通入电阻，以热能的形式消耗掉，从而防止直 流电压的上升。由于再生能量没能得到利用，因此属于能 量消耗型。同为能量消耗型，它与直流制动的不同点是将 能量消耗于电机之外的制动电阻上，电机不会过热，因而 可以较频繁的工作。 2． 并联直流母线吸收型：在这个系统中，每台电机均需 一台变频器，多台变频器共用一个网侧变流器，所有的逆 变部并接在一条共用直流母线上。这种系统中往往有一台 或数台电机正常工作于制动状态，处于制动状态的电机被 其它电动机拖动，产生再生能量，这些能量再通过并联直 流母线被处于电动状态的电机所吸收。在不能完全吸收的 情况下，则通过共用的制动电阻消耗掉。这里的再生能量 部分被吸收利用，但没有回馈到电网中。 3． 能量回馈型：
两台6P Rectifier并联
inverter 逆变器 AFE－Rectifie/Regenerative 整流/回馈单元
SIMATIC Drive Monitor调试6SE70变频器(高端培训)
P115=1电机模型参数自动计算，参数值P350-P354设 定到额定值 P115=2静态电机辨识 P115=4 电机模型空载测量（按下P键后，20S之内合 闸） P103=励磁电流 做完电机辨识后自动得出 P060=1回到参数菜单 设置变频器允许最大电流P128 设置加减速时间：P462=加速时间；P464=减速时间 以上完成后就可以转电机了 4、手动转电机 查看电机方向和电机电流，及现场机械上是否存在 异响和不正常的现象
• 主要为PEU板和CUVP板。 PEU板集成了其中的内部工作 电源部分、逆变部分的功率元 件及其厚膜触发电路、中间回 路电容组、电流检测回路、电 压检测回路及温度检测回路 等。
书本型 功率范围：
2.2kW ~37kW 防护等级：IP20
概述
概述
• 装机装柜型 • 功率范围：
45KW至2300KW • 防护等级：IP00
3
点击TOOLS进行参数设置
4
在ONLINE Settings 里进行选择
5
在INTERFACE里选择端口是否和你所插入电脑的 口一致
6
波特率是否和变频器参数设置的一致，请查看 参数P701=6是9600bit/s；P701=7是19200bit/s。 以上 参数设置完后点击OK就可以进行连接了。
概述
• ♦ 用于柜子的直流母线 • ♦ 干扰抑制滤波器 • ♦ 网侧进线电抗器 • ♦ 网侧滤波器 • ♦ 熔断器 • ♦ 输出滤波器(dv/dt 和正弦波滤波器) • ♦ 工艺模块 • ♦ 选件板：
概述
• • 传感器板(SBx)用于速度和位置检测 • • 通讯板(CBx)用于现场总线接口 • • SIMOLINK (SLx)用于设定值和实际值的快速传输 • ♦ 辅助设备
西门子6SE70系列变频器调试指南
西门子6SE70系列变频器调试指南一. 参数复位出厂设定值步骤1：P053=6 (选择“允许通过PMU 和串行接口SCom1 (OP1S)和PC)变更参数”)；步骤2：P060=2 （选择“固定设置”菜单）；步骤3：P366=0 （选择“具有PMU 的标准，通过MOP (BICO1)的设定值”）；步骤4：P970=0 （选择“启动参数复位”）。
步骤5：P060=0 （选择“用户参数”）参数复位后，变频器通过PMU操作。
二. 快速调试步骤1：P060=3 （菜单选择“简单应用的参数”）；步骤2：P071=380 （输入装置进线电压，单位为V）；步骤3：P095=10 （选择输入类型为IEC标准异步电动机）；步骤4：P100=1 （选择“V/f开环控制方式”）；步骤5：P101=？（输入电机额定电压，单位为V，见电机铭牌）；步骤6：P102=？（输入电机额定电流，单位为A，见电机铭牌）；步骤7：P104=？（输入电机功率因数，见电机铭牌）；步骤8：P107=？（输入电机额定频率，单位为Hz，见电机铭牌）；步骤9：P108=？（输入电机额定转速，单位为r/min，见电机铭牌）；步骤10：P=109=？（输入电机极对数，见电机铭牌）；步骤11：P368=？（选择设定值和命令源：0：通过PMU+MOP1操作面板进行操作1：通过端子排上的模拟量/数字量输入2：通过端子排上的固定设定值和数字量输入3：通过端子排上的MOP 和数字量输入);步骤12：P370=1 （启动简单应用的参数设置）；之后变频器开始自检，完成后面板将显示008，将X101端子1和8短接，此时面板显示009，代表准备运行，这样变频器就可以通过P368设定的控制源进行控制了。
下面具体介绍P368为不同值时变频器的接线和操作方法。
1.P368=0，通过PMU操作（面板操作）P368=0时，变频器只通过PMU可以操作，操作方法如图1所示。
图1 P368=0，PMU操作方法2.P368=1，通过端子排上的模拟量输入（电位计操作）此时变频器端子接线如图2所示。
6se70系列变频器调试与故障排除
6SE70运行调试：功率部分定义
A&D RN CS Wang Lihua 010-64765775
参见使用大全（上册）P6-44
page 7
Automation and Drives
电子板配置
A&D RN CS Wang Lihua 010-64765775
page 8
Automation and Drives
page 15
Automation and Drives
6SE70运行调试：系统设置
A&D RN CS Wang Lihua 010-64765775
page 16
Automation and Drives
6SE70运行调试：系统设置
A&D RN CS Wang Lihua 010-64765775
A&D RN CS Wang Lihua 010-64765775 page 28
Automation and Drives
应用：常用功能图
180/190:控制字 200/210:状态字 90:CUD板开关量输入/输出 120:DP通讯 80/114:CUVC板模拟量输入 81/116:CUVC帮模拟量输出 290/324:固定值设定 300/325:MOP设定 30:显示器（调试用） 317:斜坡函数发生器
A&D RN CS Wang Lihua 010-64765775
page 29
Automation and Drives
应用：功能图符号说明
可读参数
可设参数
固定值
A&D RN CS Wang Lihua 010-64765775
page 30
6SE70系列变频器讲解及Drive Monitor调试(内部员工培训)
首自信公司京唐运行事业部
二、调试软件设置
首先将RS232数据线和串口转USB安装好， 连接到变频器的PMU上的9针口上，然后双击图 标 打开软件，如下图所示
BEIJING SHOUGANG AUTOMATION INFORMATION TECHNOLOGY CO．，LTD 3
首自信公司京唐运行事业部
序言
西门子公司的变频传动产品SIMOVERT MASTERDRIVES 自在中国市场推出以来，与全数字直流装置一样， 得到了广大用户的认同和使用。6SE70系列变频传动 产品具有更大的电压允许范围、更小的体积、更强 的通讯能力，并可同直流传动系统百分之百的兼容， 在工业商用及民用诸多领域得到了广泛的应用。
BEIJING SHOUGANG AUTOMATION INFORMATION TECHNOLOGY CO．，LTD 14
6SE70 系列变频
目录
序言 概述 变频器和逆变器 变频器和逆变器原理图 整流回馈 标准CUVC端子控制图 配置和接线 端子 连接器 参数 参数设置
BEIJING SHOUGANG AUTOMATION INFORMATION TECHNOLOGY CO．，LTD 13
首自信公司京唐运行事业部
5、变频器远程控制参数设置 PLC发送的控制字 启动/停止命令 P554=3100 速度给定 P443=3002 变频器反馈给PLC的状态字 P734.0=32 变频器的状态字 .1=148 变频器的实际速度 .2=22 变频器运行电流 以上设置完成后基本上就可以实现远程控制了。
首自信公司京唐运行事业部
在INTERFACE里选择端口是否和你所插入电脑的 口一致
BEIJING SHOUGANG AUTOMATION INFORMATION TECHNOLOGY CO．，LTD 6
