GHB500电磁制动器安装调整(3)

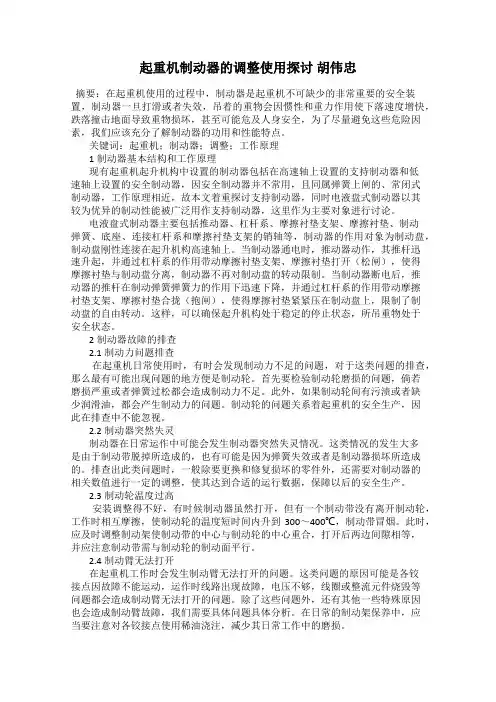

起重机制动器的调整使用探讨 胡伟忠
制动器在日常运作中可能会发生制动器突然失灵情况。这类情况的发生大多是由于制动带脱掉所造成的，也有可能是因为弹簧失效或者是制动器损坏所造成的。排查出此类问题时，一般除要更换和修复损坏的零件外，还需要对制动器的相关数值进行一定的调整，使其达到合适的运行数据，保障以后的安全生产。
2.3制动轮温度过高
2制动器故障的排查
2.1制动力问题排查
在起重机日常使用时，有时会发现制动力不足的问题，对于这类问题的排查，那么最有可能出现问题的地方便是制动轮。首先要检验制动轮磨损的问题，倘若磨损严重或者弹簧过松都会造成制动力不足。此外，如果制动轮间有污渍或者缺少润滑油，都会产生制动力的问题。制动轮的问题关系着起重机的安全生产，因此在排查中不能忽视。
摘要：在起重机使用的过程中，制动器是起重机不可缺少的非常重要的安全装置，制动器一旦打滑或者失效，吊着的重物会因惯性和重力作用使下落速度增快，跌落撞击地面导致重物损坏，甚至可能危及人身安全，为了尽量避免这些危险因素，我们应该充分了解制动器的功用和性能特点。
关键词：起重机；制动器；调整；工作原理
1制动器基本结构和式起重机在工业领域中发挥着重要的作用，要完善桥式起重机的使用效率，就要对其制动器进行合理的调整，并且对起重机进行定期的维护，要充分掌握制动器的性能和功能，完善安装的尺寸，定期维护制动器，定期对制动器相关部件进行清洁润滑处理。在起重机运行的过程中要不断对其驱动装置和制动器的相对位置进行微调整，使起重机的运行、制动更加灵活。
现有起重机起升机构中设置的制动器包括在高速轴上设置的支持制动器和低速轴上设置的安全制动器，因安全制动器并不常用，且同属弹簧上闸的、常闭式制动器，工作原理相近，故本文着重探讨支持制动器，同时电液盘式制动器以其较为优异的制动性能被广泛用作支持制动器，这里作为主要对象进行讨论。
