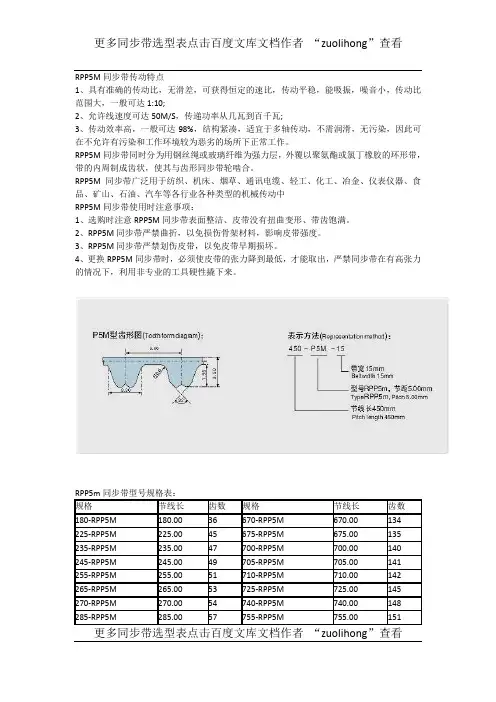

同步带选型表-RPP5M型
RPP5M同步带传动特点
1、具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，能吸振，噪音小，传动比范围大，一般可达1:10;
2、允许线速度可达50M/S，传递功率从几瓦到百千瓦;
3、传动效率高，一般可达98%，结构紧凑，适宜于多轴传动，不需润滑，无污染，因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。
RPP5M同步带同时分为用钢丝绳或玻璃纤维为强力层，外覆以聚氨酯或氯丁橡胶的环形带，带的内周制成齿状，使其与齿形同步带轮啮合。
RPP5M同步带广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中
RPP5M同步带使用时注意事项：
1、选购时注意RPP5M同步带表面整洁、皮带没有扭曲变形、带齿饱满。
2、RPP5M同步带严禁曲折，以免损伤骨架材料，影响皮带强度。
3、RPP5M同步带严禁划伤皮带，以免皮带早期损坏。
4、更换RPP5M同步带时，必须使皮带的张力降到最低，才能取出，严禁同步带在有高张力的情况下，利用非专业的工具硬性撬下来。
更多同步带选型表点击百度文库文档作者“zuolihong”查看
更多同步带选型表点击百度文库文档作者“zuolihong”查看。
同步带及带轮
同步带及带轮同步带材料有聚胺酯及氯丁橡胶两种，内芯采用高强度纤维线或钢丝。
具有耐油、耐老化、强度高、传动精确等特点。
配套供应各种型号的同步带轮，采用磷化发黑工艺处理，永不生锈。
客户提供带轮图纸，可订制加工。
代理日本三星（MBL）、日本霓塔（NITTA）、美国盖茨（GATES）、德国奥比（OPTI）、马牌（CONTITECH）、意大利麦高迪(MEGADYNE)等公司进口同步带。
货源正宗、价格优惠、交货及时、欢迎垂询订购！可提供的同步带型号如下（包括国产和进口同步带型号）：一、梯型齿同步带：MXL、XL、H、XH、XXH、T5、T10、T20、AT5、AT10、AT20二.圆弧齿同步带：HTD3M、HTD5M、HTD8M、HTD14M、HTD20M、S3M、S4.5M、S5M、S8M、S14M、德国OPTI（奥比）OMEGA系列进口圆弧齿同步带三.双面齿同步带：DXL、DL、DH、DXH、DT5、DT10、HTD3M-DL、HTD5M-DL、HTD8M-DL、HTD14M-DL、DS3M、DS5M、DS8M、DS14M四.开口同步带：XL、L、H、T5、T10、T20、HTD3M、HTD5M、HTD8M、HTD14M、S3M、S5M、S8M、S14M、AT5、AT10、AT20五.美国盖茨（GATES）特种进口同步带：A.精确圆弧齿同步带：1GT、1.5GT、2GT、3GT、5GT、8YUB.高扭距修正圆弧齿同步带：8MGT2、14MGT2C.保力强（PolyChain GT2）同步带：8MGT、14MGT六.意大利麦高迪(MEGADYNE)PU聚氨酯钢丝芯有接口同步带及开口同步带:可根据客户尺寸(型号、长度、宽度)裁切同步带，采用锯齿式接头。
具有拉力强、耐磨损、接头牢固、加工灵活等特点。
特别适用于超长同步带的加工，对短缺的、特殊齿数的同步带型号可任意加工(即任意齿数及宽度均可加工)。
亦可提供各种规格开口同步带，长度可达到50-100米，宽度可任意切割。
5m同步带的规格参数
5m同步带的规格参数5m同步带是一种常用的传动元件，广泛应用于各种机械设备中。
它具有高强度、耐磨损、耐腐蚀等优点，能够承受较大的负载和转速，因此在工业生产中得到了广泛的应用。
下面我们来了解一下5m同步带的规格参数。
1. 带宽5m同步带的带宽是指带的宽度，通常为15mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm等。
带宽的选择应根据传动功率、转速、负载等因素综合考虑，以确保传动效率和使用寿命。
2. 齿距5m同步带的齿距是指相邻两个齿之间的距离，通常为5mm。
齿距的大小直接影响同步带的传动精度和噪音水平，因此应根据具体应用要求进行选择。
3. 齿高5m同步带的齿高是指齿顶到带面的距离，通常为2.06mm。
齿高的大小直接影响同步带的传动能力和耐磨性能，因此应根据负载和使用环境等因素进行选择。
4. 齿形5m同步带的齿形是指齿的形状，通常为曲线齿形。
曲线齿形具有传动平稳、噪音低、耐磨性好等优点，因此在大多数应用中得到了广泛的应用。
5. 材质5m同步带的材质通常为聚氨酯或氯丁橡胶。
聚氨酯同步带具有高强度、耐磨损、耐油腐蚀等优点，适用于高负载、高转速的应用；氯丁橡胶同步带具有耐高温、耐老化、耐化学腐蚀等优点，适用于高温、潮湿、腐蚀等恶劣环境下的应用。
6. 强度5m同步带的强度是指其承受负载的能力，通常以带的最大拉力来表示。
不同规格的同步带强度不同，应根据具体应用要求进行选择。
7. 转速5m同步带的转速是指其能够承受的最大转速，通常以每分钟多少转来表示。
不同规格的同步带转速不同，应根据具体应用要求进行选择。
8. 使用寿命5m同步带的使用寿命是指其能够正常工作的时间，通常以小时或公里数来表示。
使用寿命受到多种因素的影响，如负载、转速、使用环境等，应根据具体应用要求进行选择。
5m同步带的规格参数是选择同步带时需要考虑的重要因素，应根据具体应用要求进行选择，以确保传动效率和使用寿命。
同步带htd与std有什么区别
同步带htd与std有什么区别
1、步带的齿形不同
STD同步带和HTD同步带都属于圆弧齿同步带的一种，唯一的不同是STD同步带的齿形是平顶半圆弧的，而HTD同步带的齿形是圆弧形的。
2、规格型号不同
HTD圆弧齿同步带规格型号：2M、3M、5M、8M、14M、20M。
STD圆弧齿同步带规格型号：S2M、S3M、S4.5、S5M、S8M、S14M。
不同的规格型号对应的机器类型也不同。
3、性能不同
STD同步带是HTD同步带的升级版，具有更强的功能。
传动的准确性，工作时无滑动，具有传动比恒定的额特点。
传动的平稳性，具有缓冲、减振能力，噪声低等特点。
传动效率高，可达0.98，节能效果十分显著。
保养与维护方便，可以不需润滑，维护费用较低。
扩展资料：
同步带使用过程中常见的问题：
1、张紧力不够：
若张紧力不够，那么摩擦力也会不够，随之即会发生打滑的情况，让同步带的磨损增大，让其它丢失传送载荷的能力，传动失稳让带传动失去功效。
2、张紧力太大：
同步带所承受的张力太大，形变较严重，其会让同步带的使用年限减低。
3、同步带上留有杂物：
若同步带上留有油脂等脏物，因为脏物里包含了化学物质、其可进入同步带，破坏它的材料结构构成。
4、同步带轮没有对正：
若同步带轮没被对正会致使同步带出现打滑、扭曲及内部出现发热磨损的情况，因此同步带轮一定要对正。
同步带及带轮选型计算
竖直同步带及带轮选型计算竖直方向设计要求：托盘及商品自重20kg (196M,滑块运动1250mn所需时间6s。
1，设计功率P d K A ?PK A 根据工作情况查表取2，带型选择根据P d 68.1w和带轮转速n 100r/min查询表格选择5M圆弧带3，带轮齿数z 及节圆直径d1根据带速，和安装尺寸允许，z 尽可能选择较大值，通过查表选择5M带，齿数z=26,节圆直径d i 41.38mm，外圆直径d。
40.24mm4，带速v5，传动比主动从动带轮一致，传动比i=1 ，主动轮与从动轮同一个型号6，初定中心距a0乙初定带的节线长度L op及其齿数Z p8，实际中心距 a 9，基准额定功率P0可查表得F 050w10,带宽b s 11,挡圈的设置 5M 带轮，挡圈最小高度 K=~ R= 挡圈厚度t=~2挡圈弯曲处直径d w d 。
2R 43.24mm挡圈外径 d f d w 2K 48.24mm竖直方向同步带轮： 带轮型5M 圆弧齿，节径，齿数26,外径，带轮总宽，挡圈外径，带轮孔10mm 固定方式紧定螺钉（侧边紧定螺钉固定台宽7mm 螺纹孔m3两个成90度）竖直方向同步带：带型5M 圆弧带，带宽，节线长度约 3418mm二，电机输出同步带轮选型计算：功率，转速，带轮选择与竖直方向相同1，初定中心距a 。
2，初定带的节线长度L op 及其齿数Z p 3，实际中心距a电机输出同步带： 带型5M 圆弧带，带宽，节线长度约 426mm三，水平同步带及带轮选型计算：水平方向设计要求：滑块行程 1350mm 移动负载20N,滑块运动1350mm 所 需时间 4s 。
10.06mm （基准带宽b so 9时）b s1，设计功率P d K A ?PK A 根据工作情况查表取2，带型选择根据P d 11.25w和带轮转速n 300r/min查询表格选择3M圆弧带3，带轮齿数z 及节圆直径d1根据带速，和安装尺寸允许，z 尽可能选择较大值，通过查表选择3M带，齿数z=20,节圆直径d1 19.10mm，外圆直径d°18.34mm 4，带速v5，传动比主动从动带轮一致，传动比i=1 ，主动轮与从动轮同一个型号6，初定中心距a0乙初定带的节线长度L op及其齿数Z p8, 实际中心距a9, 基准额定功率P 。
圆弧齿形同步带
mm
中心距极限偏差 ±0.46 ±0.48 ±0.51 ±0.53 ±0.56 ±0.58 ±0.61 ±0.64
节线长极限偏差 ±0.92 ±0.96 ±1.02 ±1.06 ±1.12 ±1.16 ±1.22 ±1.28
5
JB/T 7512.1－1994
中华人民共和国
机械行业标准 圆弧齿同步带传动 带
长度代号
2000 2500 3400 3800 4200 4600 5000 5200
节线长 LP mm 2000 2500 3400 3800 4200 4600 5000 5200
表 8 20M 圆弧齿同步带长度系列
齿数
长度代号
100
5400
125
5600
170
5800
190
6000
210
6200
表 9 节线长度极限偏差
中心距极限偏差 ±0.20 ±0.23 ±0.25 ±0.30 ±0.33 ±0.38 ±0.41 ±0.43
节线长极限偏差 ±0.40 ±0.46 ±0.50 ±0.60 ±0.66 ±0.76 ±0.82 ±0.86
节线长范围 ＞1778～2032 ＞2032～2286 ＞2286～2540 ＞2540～2794 ＞2794～3048 ＞3048～3320 ＞3320～3556 ＞3556～3810
JB/T 7512.1－1994
*
机械科学研究院出版发行 机械科学研究院印刷
（北京首体南路 2 号 邮编 100044）
*
开本 880×1230 1/16 印张 5/8 字数 12,000 1995 年 4 月第一版 1995 年 4 月第一次印刷
印数 1－500 定价 5.00 元 编号 94－200
5M同步带
5M同步带是同步带传动系列中应用于比较广泛的一种带型。
5M同步带主要应用于小封装和高速运转，具有节省空间和高度稳定的的特点。
精密驱动器，如办公室机器和电脑，使用5M型同步带是理想的解决方案。
5M同步带设计要点：
1、圆弧齿形式。
2、弹性支持和牙齿结合耐用性和重量轻。
3、尼龙面临保护和加强了牙齿表面。
4、提供玻璃钢线长度的稳定性和灵活性。
5M同步带优势：
1、输功率达0.8千瓦，转速高达20000的速度。
2、5M皮带允许使用小滑轮直径（从6毫米直径）。
3、最大数量的网状牙齿。
4、高度的步进马达使用。
S5M同步带轮
STD5M同步带轮STD5M同步带轮一般由45#钢、铝合金、铸铁、铸铝、黄铜等材料制造。
内孔有圆、D 形孔、锥形孔等形式。
表面处理有本色氧化，发黑，镀锌，镀彩锌，高频淬火等处理。
精度等级依客户要求而定。
1、生产的STD5M同步带轮同国产化的STD5M同步带配套，又能代替进口STD5M同步带轮使用。
2、定制STD5M同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），可按用户提供的规格型号、带轮内孔、键槽、宽度等尺寸为用户绘制带轮图纸。
3、STD5M同步带轮完全可以按照用户需求加工，同样奇龙也可以为您制定图纸。
STD5M同步带轮特点1、传动准确，工作时无滑动，具有恒定的传动比;2、传动平稳，具有缓冲、减振能力，噪声低;3、传动效率高，可达0.98，节能效果明显;4、维护保养方便，不需润滑，维护费用低;5、速比范围大，一般可达10，线速度可达50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦;6、可用于长距离传动，中心距可达10m以上;7、无污染,可在不允许有污染和工作环境较为恶劣的场所下正常工作。
注：以下数据为慈溪市奇龙同步带轮厂常规L带轮生产数据S5M型同步带轮规格型号与技术参数介绍：S5M型标准皮带宽15mm规格齿数形状节径外径W L1K X轮毂直径内孔透孔外径档边外径档边内径档S5M14A/B22.2821.14202816-126-2514F S5M15A/B23.8722.73202816-136-2818F S5M16A/B25.4624.32202816-156-3120F S5M18A/B28.6527.50202816-186-3322F S5M19A/B30.2429.10202816-196-3522F S5M20A/B31.8330.69202816-208-3522F S5M21A/B33.4232.28202816-2283826F S5M22A/B35.0133.87202816-228-3826F S5M24A/B38.2037.05202816-268-4328F S5M25A/B39.7938.65202816-288-4432F S5M26A/B41.3840.24202816-2810-4734F S5M28A/B44.5643.42202816-3010-4836F S5M30A/B47.7546.60202816-3210-5136F S5M32A/B50.9349.79212816-3410-5539F S5M34A/B54.1152.98212816-3612-5741F S5M36A/B57.3056.15212816-3812-6148F S5M38A/B60.4859.34212816-3812-6550F S5M40A/B63.6662.52212816-4012-6950F S5M42A/B66.8565.70212816-4212-6950F S5M46A/B73.2172.07212816-4412-7858F S5M48A/B76.6975.25212816-4612-8363F S5M50W79.5878.4321281674612588363F S5M54W85.9484.8021281674812609172F S5M56W89.1387.9821281675012649474F S5M58W92.3191.1721281675012719780F S5M60W95.4894.3521281675212749780F S5M72W114.59113.452128167561688119100F-S5M型标准皮带宽20mm规格齿数形状节径外径W L1K X轮毂直径内孔透孔外径档边外径档边内径档S5M14A/B22.2821.14253521-126-2514F S5M15A/B23.8722.73253521-136-2818F S5M16A/B25.4624.32253521-156-3120F S5M18A/B28.6527.50253521-186-3322F S5M19A/B30.2429.10253521-196-3522F S5M20A/B31.8330.69253521-208-3522F S5M21A/B33.4232.28253521-2283826F S5M22A/B35.0133.87253521-228-3826F S5M24A/B38.2037.05253521-268-4328F S5M25A/B39.7938.65253521-288-4432F S5M26A/B41.3840.24253521-2810-4734F S5M28A/B44.5643.42253521-3010-4836F S5M30A/B47.7546.60253521-3210-5136F S5M32A/B50.9349.79253521-3410-5539F S5M34A/B54.1152.98253521-3612-5741F S5M36A/B57.3056.15253521-3812-6148F S5M38A/B60.4859.34253521-3812-6550F S5M40A/B63.6662.52253521-4012-6950F S5M42A/B66.8565.70253521-4212-6950F S5M46A/B73.2172.07253521-4412-7858F S5M48A/B76.6975.25253521-4612-8363F S5M50W79.5878.4325352194612588363F S5M54W85.9484.8025352194812609172F S5M56W89.1387.9825352195012649474F S5M58W92.3191.1725352195012719780F S5M60W95.4894.3525352195212749780F S5M72W114.59113.452535219561688119100F-S5M型标准皮带宽25mm规格齿数形状节径外径W L1K X轮毂直径内孔透孔外径档边外径档边内径档S5M14A/B22.2821.14303526-126-2514F S5M15A/B23.8722.73303526-136-2818F S5M16A/B25.4624.32303526-156-3120F S5M18A/B28.6527.50303526-186-3322F S5M19A/B30.2429.10303526-196-3522F S5M20A/B31.8330.69303526-208-3522F S5M21A/B33.4232.28303526-2283826F S5M22A/B35.0133.87303526-228-3826F S5M24A/B38.2037.05303526-268-4328F S5M25A/B39.7938.65303526-288-4432F S5M26A/B41.3840.24303526-2810-4734F S5M28A/B44.5643.42303526-3010-4836FS5M30A/B47.7546.60303526-3210-5136F S5M32A/B50.9349.79313726-3410-5539F S5M34A/B54.1152.98313726-3612-5741F S5M36A/B57.3056.15313726-3812-6148F S5M38A/B60.4859.34313726-3812-6550F S5M40A/B63.6662.52313726-4012-6950F S5M42A/B66.8565.70313726-4212-6950F S5M46A/B73.2172.07313726-4412-7858F S5M48A/B76.6975.25313726-4612-8363F S5M50W79.5878.43313726104612588363F S5M54W85.9484.80313726104812609172F S5M56W89.1387.98313726105012649474F S5M58W92.3191.17313726105012719780F S5M60W95.4894.35313726105212749780F S5M72W114.59113.4531372610561688119100F-。
同步带轮的型号
同步带轮同步带轮一般由铝合金, 45#钢, 铜，尼龙等材料加工而成，其中铝合金和45#钢最为常见。
广泛用于自动化设备、机床、医疗、激光、纺织、印刷、食品包装等机械带传动中。
下表附同步带轮的基本信息：同步带轮分为标准同步带轮和非标同步带轮。
标准同步带轮是按照国际统一标准，其齿数、适应皮带宽度、带轮形状、轴孔规格、轴孔径等各参数是固定值。
非标品，是工程师在标准品的基础上改动某些数值，或是完全根据需求做出的新设计.同步带轮规格型号同步带轮规格型号众多，按齿形大致可以分为：方型齿同步带轮、圆弧齿同步带轮、梯形齿同步带轮。
一、方型齿同步带轮规格型号MXL、 XL、L、H、XH、 XXH方型齿同步带轮是目前市场是运用范围最广的。
二、半圆弧齿同步带轮规格型号S2M、S3M、S4.5M、S5M、S8M、S14M、8YU半圆弧齿同步带轮是高扭矩同步还是高精度同步，生产精度要求高。
三、全圆弧齿同步带轮规格型号HTD3M、 HTD5M、 HTD8M、 HTD14M、 HTD20M全圆弧齿同步带轮传动精度高，噪音小。
四、精确圆弧齿同步带轮规格型号1.5GT、 2GT、 3GT、 5GT该齿型同步带轮一般用于高精传动，一般运用在自动化控制设备上。
五、修正圆弧齿同步带轮规格型号P2M、P3M、 P5M、 P8M修正圆弧齿同步带轮齿型为兔牙型，转弯效果好，适合高速传动。
一般用于机械手设备。
六、梯形齿同步带轮规格型号T2.5、T5、T10、T20T型为全梯型齿，较适合轻载传动。
AT5、AT10、AT20AT型的齿型跟T型的差别底部为圆弧齿，传动会更精密一点，传动间隙小，当然噪音也会小些。
适合重载传动。
七、同步带轮计算公式各种同步带轮的计算公式同步带轮的节圆直径Dp计算：Dp=Pb×Z/∏Dp：节径Z ：齿数∏：圆周率同步带轮实际外圆直径De计算： De= Dp-2δDp：节径δ：节顶距表一：2δ数据表同步带轮中心距及同步带节线长计算L’：近似皮带节线长C ：两轴的中心距Dp ：大带轮的节径dp ：小带轮节径中心距的确定B= L – 1.57 (Dp + dp)L：皮带节线长。
同步带齿形介绍
带轮轴线的平行度一定要保证，否则同步带工作时易跑偏，爬上挡圈，必须能调整预紧力。
轴间距尽量设计成可调的，当轴间距不可调时，为保证同步带有一定的预紧力，可采用张紧轮张紧。
注意：张紧轮应设置在皮带的松弛侧，张紧轮若安装在松弛侧外侧，直径>传动中小带轮的直径；若设置在内侧，则张紧轮齿数应>小带轮齿数。
传动装置和轴必须有一定的刚性，否则载荷容易分布不均，加剧带齿和带边的磨损。
详细介绍同步带用途方型齿同步带分为：最轻型MXL、超轻型XXL（目前市场还没有广泛用）、特轻型XL、轻型L、重型H、特重型XH、超重型XXH，共七种，这几种是目前市场用的最广泛的。
特殊齿型的同步带又分为：最轻型T2.5、轻型T5、重型T10、最重型T20，现市场上又有AT5，AT10，AT20的，很多工程师又会问这几款跟非AT的区别呀，AT型的齿型跟T型的差别底部为圆弧齿，而T型为全梯型齿，相对AT的传动会更精密一点，传动间隙小，当然噪音也会小些。
全圆弧齿同步带：HTD3M HTD5M HTD8M HTD14M HTD20M，圆弧齿同步带传动动精度高，噪音小。
半圆弧齿同步带：半圆弧齿同步带又称高扭矩同步带，半圆弧齿同步带是日本三星公司的名词，型号有，S2M、S3M、S4.5M、S5M、S8M、S14M，这种齿型的同步带是高扭矩同步还高精度同步带，当然生产精度也高，价格相对也比较贵。
精确圆弧齿同步带：1.5GT 2GT 3GT 5GT 这几种同步带目前国内生产厂家还是很少，以进口为主，市场也不，一般用于高精传动，进口设备常见，这几种型号为世界第一条橡胶三角皮带生产厂家盖茨（GATER）厂家生产，此型号皮带一般在自动化控制设备上用。
8YU同步带：也是所半圆弧齿同步带，适合高速传动，高扭矩，传动速度可达1000rpm/min，一般用于医疗设备。
修正圆弧齿同步带：RPP5M RPP8M 齿型为兔牙型，转弯效果好，适合高速传动。
一般用于机械手设备。
同步带轮的规格
同步带轮一般由铝合金, 45#钢, 铜，尼龙等材料加工而成，其中铝合金和45#钢最为常见。
广泛用于自动化设备、机床、医疗、激光、纺织、印刷、食品包装等机械带传动中。
下表附同步带轮的基本信息：同步带轮分为标准同步带轮和非标同步带轮。
标准同步带轮是按照国际统一标准，其齿数、适应皮带宽度、带轮形状、轴孔规格、轴孔径等各参数是固定值。
非标品，是工程师在标准品的基础上改动某些数值，或是完全根据需求做出的新设计.同步带轮规格型号同步带轮规格型号众多，按齿形大致可以分为：方型齿同步带轮、圆弧齿同步带轮、梯形齿同步带轮。
一、方型齿同步带轮规格型号MXL、 XL、L、H、XH、 XXH方型齿同步带轮是目前市场是运用范围最广的。
二、半圆弧齿同步带轮规格型号S2M、S3M、S4.5M、S5M、S8M、S14M、8YU半圆弧齿同步带轮是高扭矩同步还是高精度同步，生产精度要求高。
三、全圆弧齿同步带轮规格型号HTD3M、 HTD5M、 HTD8M、 HTD14M、 HTD20M全圆弧齿同步带轮传动精度高，噪音小。
四、精确圆弧齿同步带轮规格型号1.5GT、 2GT、 3GT、 5GT该齿型同步带轮一般用于高精传动，一般运用在自动化控制设备上。
五、修正圆弧齿同步带轮规格型号P2M、P3M、 P5M、 P8M修正圆弧齿同步带轮齿型为兔牙型，转弯效果好，适合高速传动。
一般用于机械手设备。
六、梯形齿同步带轮规格型号T2.5、T5、T10、T20T型为全梯型齿，较适合轻载传动。
AT5、AT10、AT20AT型的齿型跟T型的差别底部为圆弧齿，传动会更精密一点，传动间隙小，当然噪音也会小些。
适合重载传动。
七、同步带轮计算公式各种同步带轮的计算公式同步带轮的节圆直径Dp计算：Dp=Pb×Z/∏Dp：节径Z ：齿数∏：圆周率同步带轮实际外圆直径De计算： De= Dp-2δDp：节径δ：节顶距表一：2δ数据表同步带轮中心距及同步带节线长计算L’：近似皮带节线长C ：两轴的中心距Dp ：大带轮的节径 dp ：小带轮节径中心距的确定B= L – 1.57 (Dp + dp)L：皮带节线长。
同步带选型及注意事项
同步带张紧条件：
1、当同步带中心距大于300mm时，需要增加张紧机构； 2、同步带中心距小于等于300mm时，不需要增加张紧机构； 3、所有同步带设计时均需增加调整量，同步带调整用长孔，调整两轴间距离的长孔一定加垫圈， 特别是电机板尤其重要，并应尽量控制长孔宽度。
